Зависимая и независимая система отопления: схема присоединения, промывка

Варианты подключений независимое отопление

В настоящее время есть две основные схемы подсоединения:

• зависимая – считается самой простой, поэтому чаще всего и применяется;
• независимая – получила популярность сравнительно недавно, ее широко используют при возведении новых жилых массивов.

Ниже мы рассмотрим детальнее каждый способ, чтобы узнать, какое же решение будет наиболее эффективным для обеспечения комфорта и уюта вашему помещению.

Отопитель независимый бытовой ОБ1 0010 на дизельном топливе

Зависимый метод подсоединения независимое отопление

Такой вариант подключения, обычно, требует создания внутридомовых теплопунктов, часто оснащенных элеваторами. В их смесительном узле перегретая вода из внешней магистральной сети смешивается с обраткой, что позволяет снизить ее температуру до необходимой, как правило, ниже 100 °С. Благодаря этому система обогрева внутри дома является полностью зависимой от внешнего теплоснабжения.

Как выглядит зависимая схема отопления

Достоинства

Главная особенность схемы -поступление воды в систему отопления и водоснабжения производится прямо из теплотрассы, поэтому расходы в данном случае окупаются за короткое время: оборудование абонентского ввода несложное, а его стоимость недорогая; зависимая схема присоединения отопления способна выдержать большие температурные перепады; диаметр трубопровода меньше; расход теплоносителя сокращается; эксплуатационные расходы невысокие.

Недостатки

Как и в любой схеме, здесь можно обнаружить не только положительные моменты, но и отрицательные, среди которых следует отметить: неэкономичность; существенно затруднена регулировка температурного режима во время перепадов погоды; наблюдается перерасход энергоресурсов.

Методы подсоединения:

• прямое подключение;
• с элеватором;
• с установкой насоса отопления на перемычке;
• с монтированием насоса на подаче или обратке;
• комбинированный вариант – элеватор и насос.

Независимая система отопления многоквартирного дома

Независимый способ подключения независимое отопление

Специалисты утверждают, что такой вариант теплоснабжения дает возможность сократить расходы ресурсов почти на 40%.

В сегодняшней ситуации с их постоянным удорожанием это позволит существенно сэкономить средства семейного бюджета.

1. Принцип работы следующий:

• • подключение отопительной системы абонентов производится с помощью дополнительного теплообменника;
  • обогрев происходит благодаря двум гидравлическим изолированным контурам – магистральная теплотрасса нагревает теплоноситель замкнутой внутренней теплосети;
  • в данном случае смешивания воды не происходит.

1. Циркуляция теплоносителя происходит в отопительном механизме за счет циркуляционного насоса, который регулярно подает его через нагревательные элементы. В независимой схеме подключения может быть предусмотрена расширительная емкость с запасом воды для случаев утечек. В данном случае удается сохранить циркуляцию теплоносителя с определенным количеством тепла даже при авариях теплотрассы. Фактически это говорит о том, что если подача горячей воды по теплотрассе прекратится, температура в отапливаемых комнатах резко понижаться не будет долгое время.
2. Сфера применения данного способа подключения довольно широкая.К примеру, она используется:

• • для отопления многоэтажных зданий, требующих повышенный уровень надежности работы механизма обогрева;
  • на объектах, где есть в наличии помещения, в которые ограничен вход постороннего обслуживающего персонала.

Есть одно условие – давление в обратке должно быть более 0,6 МПа.

1. Достоинства метода:

• • инструкция разрешает проводить регулировку температуры;
  • большой энергосберегающий эффект.

1. Недостатки:

• • высокая цена;
  • сложность ремонтных и обслуживающих работ.

Сравнение схем независимое отопление

1. У зависимого варианта есть один, но важный плюс – низкая стоимость реализации. Элеваторный узел в небольшом загородном доме без особого труда собирается своими руками из запорной арматуры, которую можно приобрести в магазине или на рынке. Единственной дорогой деталью будет только сопло, от которого зависит мощность элеватора.
2. Независимая схема дает возможность:

• • проводить регулировку температуры теплоносителя;
  • повышать экономичность использования, доводя этот уровень до 40%;
  • в систему отопления не попадает большое количество загрязнений, например, окалина, песок и минеральные соли. Теплоносителем может быть очищенная вода или незамерзающие жидкости.
  • можно без труда нагревать для нужд горячего снабжения чистую питьевую воду.

На фото – независимая схема позволяет регулировать температуру теплоносителя

Зависимость систем от электричества

Схема с естественной циркуляцией может работать без электричества

Энергетическая зависимость систем определяется как возможность работы при наличии или отсутствии электричества. Энергонезависимые коммуникации монтируются в условиях длительного выключения света. Для нормального функционирования отопления используется несколько способов:

• Установка электрогенератора или инверторных АКБ. Устройства запускают питание после того, как сеть обесточивается.
• Обеспечение энергонезависимой генерации тепла. Понадобится автоматический котел – пеллетный, жидкотопливный или газовый. Оборудование работает без электричества, но неэкономично расходует основное топливо.
• Создание гравитационного давления. Жидкость движется посредством разницы плотностей при нагреве и остывании. Нагретые водные массы идут вверх, остывшие опускаются вниз. Гравитационное давление создается посредством монтажа котла в нижней точки, уклона горизонтального трубопровода по движению воды.

При реализации циркуляционного или энергозависимого теплоснабжения понадобится циркуляционная помпа. Систему подключают к трубам любого диаметра, на обогрев также работают специальные конвекторы и теплые полы. Температура воды поддерживается на заданном уровне. На случай отсутствия электричества устанавливается генераторы.

схема присоединения теплоснабжения на примерах видео и фото

1. Зависимая схема теплоснабжения 2. Независимая схема теплоснабжения 3. Зависимая и независимая система отопления — сравнение 4. Зависимость от электроснабжения 5. Котлы, работающие на твердом топливе 6. Газовые котлы 7. Какая схема теплоснабжения лучше

При обустройстве теплообеспечения дома используется зависимая и независимая система отопления. Их отличие заключается в разных схемах подключения к теплотрассе.

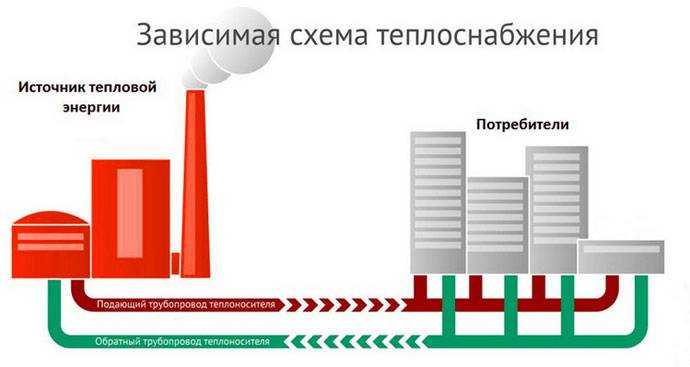

Зависимая схема теплоснабжения

Если представить элеваторный узел жилого здания (как он выглядит можно посмотреть на фото), то он устроен следующим образом:

• от теплотрассы элеватор отделяют входные задвижки;
• за ними в месте подачи и обратки располагаются вентиля или задвижки. Через них с подающего или обратного трубопроводов подключают горячее водоснабжение. Нередко в современных элеваторах встречается по две врезки на линии подачи и обратке, которые разделяет подпорная шайба. Их назначение заключается в обеспечении постоянной циркуляции горячей воды;
• после врезки элементов для обеспечения ГВС находится сопло с камерой, где производится смешивание. Поток более горячей жидкости, поступающей из прямого трубопровода под высоким давлением, подогревает часть воды в обратке и направляется на повторную циркуляцию;
• домовые задвижки перекрывают отопительную систему здания – зимой они открыты, а в теплое время года закрыты.

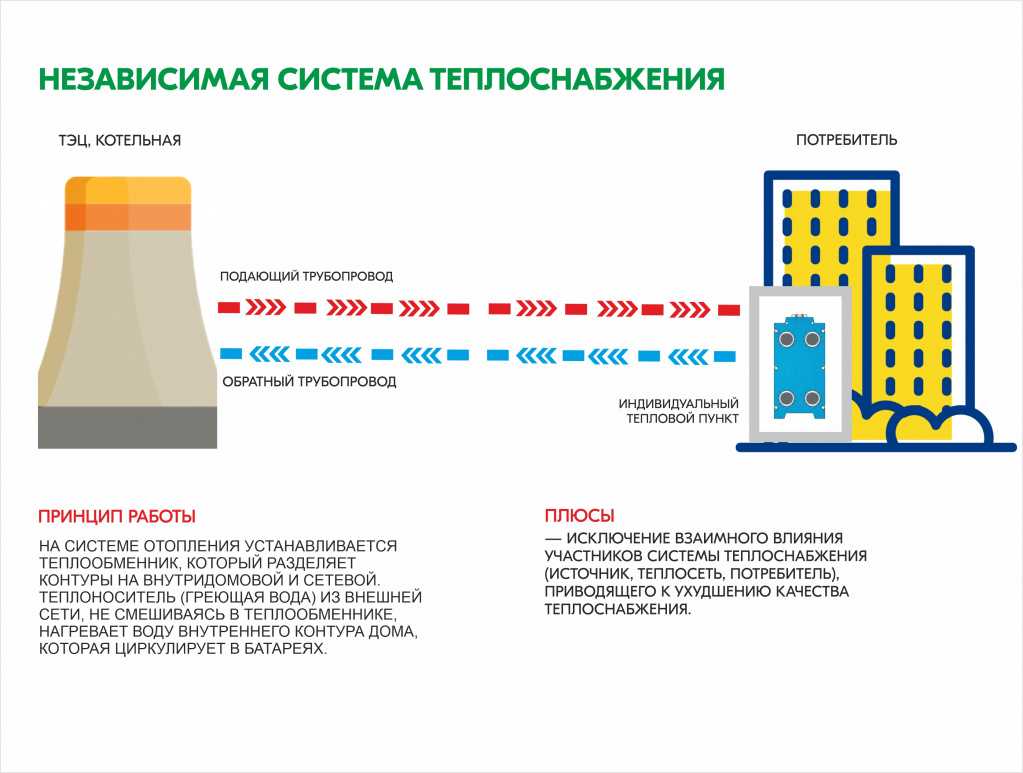

Независимая схема теплоснабжения

Независимая схема отопления выглядит так:

• из подающего трубопровода жидкость поступает в обратную линию, одновременно отдавая тепловую энергию теплообменнику. Вода в данном случае не используется для ГВС и обогрева помещений;
• в этот же теплообменник, но в его другой контур поступает вода для питья из водопровода. После нагрева она подается в отопительную систему и для использования в быту.

Зависимая и независимая система отопления — сравнение

Достоинства, которые имеет независимая схема теплоснабжения:

• она позволяет более гибко регулировать температуру теплоносителя для отопления. Для этого достаточно будет уменьшить поступление теплоносителя через теплообменник и в результате температура воздуха в доме понизится. Можно также прижать задвижки в элеваторном узле и тем самым убрать перепад. Подобная схема элеваторного узла отопления позволит избежать многих проблем. Но для данных элементов подобная ситуация считается нештатной, поскольку возможно падение щечек и остановка циркуляции. Если система независимая, производительность регулируется просто – при помощи циркуляционного насоса;
• экономичность является следствием наличия гибкой настройки отопления в зависимости от нужд жильцов. В зависимой системе этот показатель находится на уровне не более 40%;
• независимая система теплоснабжения позволяет использовать в качестве теплоносителя воду, очищенную от примесей, или незамерзающие жидкости (подробнее: «Незамерзающая жидкость для систем отопления — делаем правильный выбор»). Нагреть питьевую воду для ГВС не трудно. В свою очередь при наличии зависимой системы потребители вынуждены применять воду с большими загрязнениями – песком, окалиной и минеральными солями.

Котлы, работающие на твердом топливе

Сделать независимое отопление частного дома, то есть без привлечения людей, помогают несколько технических решений:

1. Установка бункера и транспортной ленты. По мере того, как прогорает топливо, будут подаваться новые порции пеллет или опилок. Но для работы транспортера необходимо наличие электричества.
2. Использование пиролизного котла, в котором процесс горения разделяется на два этапа. Первый из них заключается в пиролизе дров при ограниченной подаче кислорода, а второй – в сжигании полученного газа. Наверху находится камера пиролиза, а под ней располагается отсек, где газ сгорает. При этом, чтобы продукты сгорания двигались против направления естественной тяги, необходим электрический вентилятор.
3. Котел верхнего горения может функционировать на одной закладке угля около пяти суток, поскольку тлеет лишь верхний его слой. Воздух к топливу подают сверху вниз, а золу уносит горячий поток продуктов сгорания. Но для обеспечения циркуляции воздуха потребуется электрический вентилятор.

Независимая система

Независимая схема объединения системы отопления является инновационным решением обогрева коттеджа. Теплоноситель от источника сначала попадает в центральный тепловой пункт. После этого он попадает внутрь главного контура: теплообменника. Теплоноситель циркулируя в нем, получает тепло от сетевой воды, полученной из котельной, все это происходит в системе отопления дома, которую также называют дополнительным контуром.

Чтобы подавать горячую воду, устанавливают специальные теплообменники, называемые пластинчатыми. Их количество не ограничено, обычно около от 2 до 5. Их подключают к магистралям, каждый теплообменник играет определенную роль: один работает с целью обогрева комнат, второй обеспечивает наличие теплой воды для домашних работ.

Основные плюсы независимой системы отопления:

• пропадает зависимость от качества наружных характеристик, таких как качество теплоносителя, магистралей. Не возникает никаких неприятностей из-за перепадов давления, всю работу на себя берет пластинчатый теплообменник;
• появляется возможность установки термостатических вентилей, регулировки температуры в доме;
• теплоноситель в дополнительном контуре можно почистить;
• вода, которая поступает по магистрали, питьевая;

К минусам независимой системы отопления можно отнести достаточно высокую стоимость такой системы.

Виды независимых систем

Двухтрубная больше подходит для многоэтажных зданий. Есть горизонтальная и вертикальная разводки, подающая магистраль, и, соответственно, магистраль обратная. Преимуществом является одинаковый прогрев батарей, независимо от расстояния до котла. При подающей магистрали есть единый стояк, к которому подключаются все аппараты для отопления.

Для вертикальной независимой схемы к стояку присоединяются радиаторы на каждом этаже самостоятельно. К каждому радиатору подведено 2 трубы: прямоточная и обратная. Такая система материально затратная, но позволяет регулировать температуру каждой комнаты. Стояки горизонтальной схемы устанавливают в нескольких местах по дому и подключают к ним батареи. Сделать грамотный монтаж могут только специалисты.

Лучевая система прокладывается под полом, чтобы не изуродовать интерьер комнат. Металлопластиковые трубы прокладывают от распределительного коллектора и прячут под поверхностью. Система позволяет настраивать определенную температуру в каждой комнате, но при этом значительно возрастают траты на обслуживание, монтаж. Также можно отключить любой радиатор, при этом не отключая все отопление целиком. Прогреваются все комнаты равномерно, вероятность того, что вода или другой теплоноситель вытечет из труб, близится к нулю из-за отсутствия стыков.

Схематичная разница между двухтрубной и лучевой схемой отопления

Теплый пол – популярная система обогрева частного дома. От коллектора распространяют трубы из металлопластика или другого подходящего материала. Теплая жидкость передвигается вдоль нагревательного контура, отдавая энергию стяжке, тем самым прогревая ее. Когда вода остывает, она продвигается к котлу, где снова подогревается, далее процесс повторяется по кругу. В пол встроены специальные ограничители, не позволяющие воде перейти определенный температурный порог. При этом снижаются расходы на отопление, но придется очень долго ждать процесс установки системы подогрева пола, потратить на это много средств.

Независимая система отопления и индивидуальное отопление частного дома

Сначала разберемся, что означает независимая система отопления. Первым делом должно быть понятно, что данная система отопления способна работать без обеспечения ее электричеством. Отличие независимой системы отопления от иных видов заключается в том, что она не подключается к тепловой трассе.

Принципиальная схема отопления

Зависимая система полностью подчинена источнику обеспечения ее энергоносителем. Она представлена в виде котла, труб и радиаторов, соединенных между собой в единое целое. Горячая вода циркулирует по кругу в непрерывном режиме. В зависимой системе нет возможности самостоятельно регулировать температуру подаваемой воды и досрочного отключения отопления при потеплении. Зависимая система отопления плотно привязана к теплотрассе как к основному источнику теплоносителя.

• Особенности независимой системы отопления
• Котлы отопления

Особенности независимой системы отопления

Независимая схема присоединения системы отопления не зависит от источников энергоносителей. Есть отрицательная сторона такой системы отопления – дороговизна ее установки. В независимой системе возможно использование технической воды на сторонние нужды. Как видим, зависимая система отопления более доступна в плане установки на объекте. Монтируется она без больших знаний

Важно детально изучить схему предстоящих работ

Схема независимого отопления

Индивидуальное отопление в частном доме позволяет экономить финансы путем уменьшения расхода топлива. Его возможно настроить индивидуально под личные желания, создавая комфортные условия проживания. Зависимая система отопления заполнена технической водой. Она оставляет после себя песок и соли, которые со временем забивают трубы, нарушая нормальный процесс циркуляции воды. Что касается независимой системы отопления, при ее устройстве вы можете использовать очищенную воду. Такой подход позволит продлить срок эксплуатации оборудования.

Но есть еще один немаловажный момент – зависимость от электричества. Независимая схема подключения системы отопления позволяет обойтись без электроэнергии.

Можно приобрести котел, который будет работать на твердых сортах топлива. Котел представлен  в виде стальной емкости, термостата и механических регуляторов. Это позволит вам не быть привязанными к газопроводу. Но есть и не совсем приятный момент. Требуется периодически загружать топливо в поддувало. Для упрощения задачи советуем сделать бункер и транспортер для подачи топлива. В качестве энергоносителя можно использовать опилки и дрова. Электроэнергия вам понадобиться, чтобы запустить транспортер.

Твердотопливный котел с бункером

Котлы отопления

Пиролизный котел работает в два этапа. Сначала происходит прогрев дров при подаче кислорода до образования газа, а потом этап горения топлива. Чтобы избежать обратного движения газов, стоит задуматься об электрическом вентиляторе. Котлы с верхним горением могут при единоразовой подаче угля работать до пяти дней. Воздух постоянно перемещается. Такому явлению способствует обыкновенный вентилятор.

Этапы работы пиролизного котла

Энергонезависимые котлы в работе позволяют совершать розжиг при помощи пьезоэлемента. Когда топливо возгорает, есть возможность вручную отрегулировать силу пламени. После погашения горелка тушиться при высоких температурах топлива, а пилотная работает в штатном режиме, равномерно отдавая тепло.

Котлы, которые имеют встроенный электрический поджег, при остановке подачи газа не включаются в работу.

Энергонезависимая система отопления начинает работать после полного остывания топлива до заданной температуры. Электричество необходимо для запуска вентилятора, который осуществляет подачу воздуха.

Так как же определиться, что лучше? Если ваш дом находится вдали от линии электропередач, либо электричество подается нестабильно, лучше выбрать вариант независимого отопления. Энергонезависимый котел работает на газу без подключения к электричеству. Такой вариант отопления экономный, он позволяет ежегодно сократить расходы на 20%. Также вы получаете систему, которая поддается ручной регуляции потока поставляемого тепла и расхода топлива.

Для того чтобы дом не остыл в случае отключения отопления, рекомендуем  сделать следующее. Котел подключается к ИБП с емким аккумулятором. Так же можно приобрести котел, работающий на дизельном топливе.

Как переделать открытую систему в закрытую

Открытое отопление перестает удовлетворять владельцев по многим причинам (плохая работа и регулировка, износ оборудования, увеличение отапливаемой площади).

Читать также: Расчет отопления по площади помещения и тепловой нагрузки

Переделке ее в закрытую систему предшествует расчет оборудования для конкретного здания, в котором учитывается количество этажей, помещений, их расположение, общая площадь дома, высота, уровень утепленности. При переделке выполняются следующие действия:

1. Замена обычного расширительного бака устройством мембранного типа;
2. Установка циркуляционного насоса. Расчет его мощности делается с учетом общего объема жидкости;
3. Присоединение дополнительных элементов для регулировки давления, температуры, подпитки и других целей;
4. Установка фильтров.

В полученной системе можно будет просто отрегулировать температуру и давление, залить антифриз вместо воды, отпадет необходимость постоянного контроля уровня жидкости и ее температуры.

Читать также: Как заполнить систему отопления закрытого типа антифризом

Можно ли из зависимой системы сделать независимую

Переход на независимое отопление возможен по специальному разрешению коммунальных служб

Зависимую схему посредством нескольких технологических приемов можно переделать в независимую систему с реализацией теплоснабжения при помощи:

• Бункера и ленты-транспортера для твердотопливного котла. При прогорании топливных материалов новые порции поступают в топку на транспортной ленте. Она запитывается от электросети.
• Пиролизного котла. Горение занимает два этапа. На первом осуществляется пиролиз дров с минимальной подачей кислорода, на втором – сжигается остаточный газ. Для создания тяги применяется электровентилятор.
• Оборудования с верхним горением. За счет тления верхнего слоя устройство работает 5 суток на одной закладке топлива. Воздушные массы нагнетаются электрическим вентилятором.

При зависимой схеме вода поступает в систему через элеватор и смешивается с возвратными массами. Независимая система исключает данный процесс – нагрев происходит через теплообменник. Теплоснабжение может работать в привязке к электричеству или автономно. Подбирать способ подключения необходимо по площади обогрева и типу объекта.

Преимущества закрытой системы отопления

Организация ГВС осуществляется установкой дополнительных пластинчатых теплообменников, которые присоединены к тепловой магистрали. Один дополнительный контур обеспечит отопление, а другой – снабжение горячей водой. Для стабильной температуры в контуре ГВС предусматривается автоматическая подпитка от «обратки». Подавать теплоноситель для отопления с пластинчатого теплообменники можно на любые схемы разводки систем отопления объектов.

• хорошее качество воды в контуре ГВС, ведь она поступает из водопровода;
• теплоноситель в контуре отопления легче очистить и отфильтровать;
• чистый теплоноситель не засоряет термостатические вентили, которые регулируют температуру в помещениях, и радиаторы;
• контур отопления дома не зависит от качества теплоносителя в тепловой магистрали, от перепадов давления и гидроударов, процесс отопления и организации ГВС обеспечивают пластинчатые теплообменники.

При эксплуатации пластинчатые теплообменники загрязняются теплоносителем ТЭЦ, поэтому им требуется периодическая промывка. Дополнительные расходы на приобретение теплообменников, насосов и арматуры увеличивают затраты на организацию отопления. Надежность, безопасность и отличная адаптация к современному отопительному оборудованию с лихвой покрывает эти недостатки.

Преимущества и минусы подключений

Зависимая схема

Грязный теплоноситель в магистрали приводит к порче дорогих радиаторов

Вода подается и поступает на отопление и водоснабжение из тепловой трассы, что обуславливает ряд преимуществ:

• простота конструкции и недорогая стоимость абонентских устройств;
• способность системы выдерживать колебания температуры;
• меньший диаметр арматуры;
• экономичность расхода теплоносителя;
• небольшие затраты на эксплуатацию.

К негативным факторам использования зависимой теплосистемы относятся:

• Образование грязи, ржавчины и окалины в магистралях. Они поступают в алюминиевые и биметаллические приборы, становятся причиной разрыва труб.
• Частые колебания давления, гидроудары из-за снижения водозабора. Явления могут привести к разрывам полимерной арматуры.
• Низкое качество теплоносителя, несмотря на очистку и обессоливание в котельной.
• Сложность регулировки температуры даже с помощью полнопроходных вентилей.

Независимая схема

При независимом отоплении есть возможность поставить фильтр на теплоноситель и сохранить радиаторы чистыми

При наличии закрытого контура вода с пластинчатого обменника тепла может подаваться на любую разводку. Зависимая схема теплоснабжения отличается несколькими плюсами:

• температуру теплоносителя в трубах регулирует пользователь;
• хорошие показатели энергосбережения;
• совместимость с любым носителем тепла;
• отсутствие примесей в магистрали ГВС;
• возможность очистки и фильтрации воды в контурах;
• отсутствие рисков скачков давления и гидравлических ударов.

К минусам независимого подключения относятся:

• сложное обслуживание;
• невозможность самостоятельного ремонта;
• большие финансовые затраты на организацию.

Отличительные черты независимой отопительной системы

Конструкция не зависит от источников энергоносителей, но недостатком данной установки является высокая стоимость. При этом, вы можете использовать техническую воду для своих нужд.

Что же касается зависимой установки, то ее проще установить на объект, ведь для монтажа не потребуются специальные знания и умения. Важным этапом является лишь правильная разработка схемы работ и четкое выполнение действий по инструкции.

В частном доме индивидуальное отопление является источником экономии не только расхода топлива, но и финансов. В зависимости от личных предпочтений владельцев, его можно индивидуально настроить для наиболее комфортного проживания в доме. Эта система не предполагает загрязнение трубопроводов и быстрый выход из строя, как централизованного отопления. Напротив, вы можете использовать очищенную воду для различных целей и нужд.

Независимая схема отопления

Можно остановить выбор на отопительном котле, действие которого основано на использовании топлива твердых сортов. Он представляет собой стальную конструкцию, в которой расположен термостат и механические регуляторы. Таким образом, вам не потребуется привязка к газовой магистрали.

Единственным недостатком является потребность в регулярной загрузку топлива в поддувало. Но и эта задача имеет решение. Приобретая модели с бункером и транспортером для подачи сырья, вы можете максимально автоматизировать процесс погрузки топлива. Что же касается энергоносителя, то в его качестве можно применять дрова и опилки. Но не стоит забывать. Что в действие транспортер приводится при помощи электроэнергии.

Критерии выбора системы обогрева

Вариантов выбора всего два — закрытая или открытая система отопления дома. Задумывался ли кто, почему первые созданные системы были только открытыми? А открытыми они были по одной простой причине – котлы, нагревающие воду, были твердотопливными. При прекращении циркуляции вода в котле закипает, взрыв котла предотвращает предохранительный клапан, но погасить его быстро невозможно. Поэтому закрытые системы отопления с принудительной циркуляцией стали применять для электрических и газовых котлов, которые можно выключить автоматически в любой нужный момент.

Открытая система отопления

Открытая система отопления в настоящее время считается устаревшей и применяется в небольших частных домах и загородных дачах. При этом нужна установка расширительного бака в открытой системе отопления в самой высшей точке разгонного коллектора, для обеспечения циркуляции под действием гравитации.

Современная открытая схема системы отопления с закрытой системы позаимствовала важнейший агрегат – циркуляционный насос. Он обычно используется при пуске системы для уменьшения ее инерционности. Затем в процессе работы насос выключается и открывается байпас. Знать, куда ставить насос в системе отопления, необходимо для его надежной и длительной работы. Насос ставится в точке с наименьшей температурой теплоносителя, обычно в «обратке» около котла.

Открытая система проста, надежна, а ее стоимость минимальна. Существует ошибочное мнение, что ее монтаж обходится дороже, потому что для подобных систем требуются трубы большего диаметра. Если учесть для закрытой системы отопления стоимость циркуляционного насоса, расширительного мембранного бак и затраты на электроэнергию, то монтаж обойдется явно не дешевле. В некоторых случаях альтернативы применению открытой системы отопления не существует. Например, при отсутствии электроснабжения.

Основные преимущества отрытых систем обогрева:

1. чрезвычайная простота при монтаже и обслуживании;
2. бесшумность работы;
3. энергонезависимость;
4. надежность работы с котлами любых типов;
5. относительно низкие затраты на приобретение оборудования, труб и арматуры.

Конечно, простая и надежная открытая система отопления схема ее обычно двухтрубная, не лишена недостатков:

• испарение жидкости в расширительном баке делает невозможным применение антифриза, за уровнем воды в баке необходимо следить;
• большая инерционность системы, для устранения этого недостатка устанавливают циркуляционный насос и байпас;
• для сложных контуров многоэтажных домов с теплыми полами система не подходит из-за большого гидравлического сопротивления подобных систем обогрева.

Закрытая система отопления

Если выбрана система отопления закрытого типа схема которой может быть любой – однотрубной или двухтрубной, с теплыми полами или без, то ее основной признак – отсутствие контакта теплоносителя с воздухом, т. е. она полностью герметична. Движение теплоносителя в контуре обеспечивает циркуляционный насос, а тепловое расширение жидкости компенсируется в герметичном мембранном расширительном баке. Применение принудительной циркуляции облегчает монтаж, ведь не нужно строго выдерживать уклон труб, которые могут быть меньшего диаметра. Наличие насоса делает систему энергозависимой.

С увеличением этажности частных домов и сложности контуров отопления применяется в основном система отопления закрытого типа, в составе которой может быть несколько циркуляционных насосов, коллекторная лучевая разводка и автоматизированное электронное управление температурой разных помещений. В закрытом контуре схема установки расширительного бака в системе отопления отличается от его размещения в открытой системе. Самый оптимальный вариант, размещение мембранного бака в «обратке» вблизи котла.

Популярная закрытая система отопления имеет как преимущества, так и некоторые недостатки:

1. в закрытой системе полностью отсутствует испарение, следовательно, можно применить антифриз в качестве теплоносителя;
2. относительно меньшие расходы на трубы контура, трубы можно скрыть под полом или отделкой;
3. упрощается монтаж, не нужно тщательно вымерять углы наклона трубопровода;
4. небольшая инерционность системы и высокая теплоотдача;
5. незначительное количество кислорода в теплоносителе уменьшает коррозию стальных труб.

Независимая

Система теплоснабжения независимого типа позволяет сэкономить потребляемые ресурсы на 10-40%.

Принцип действия

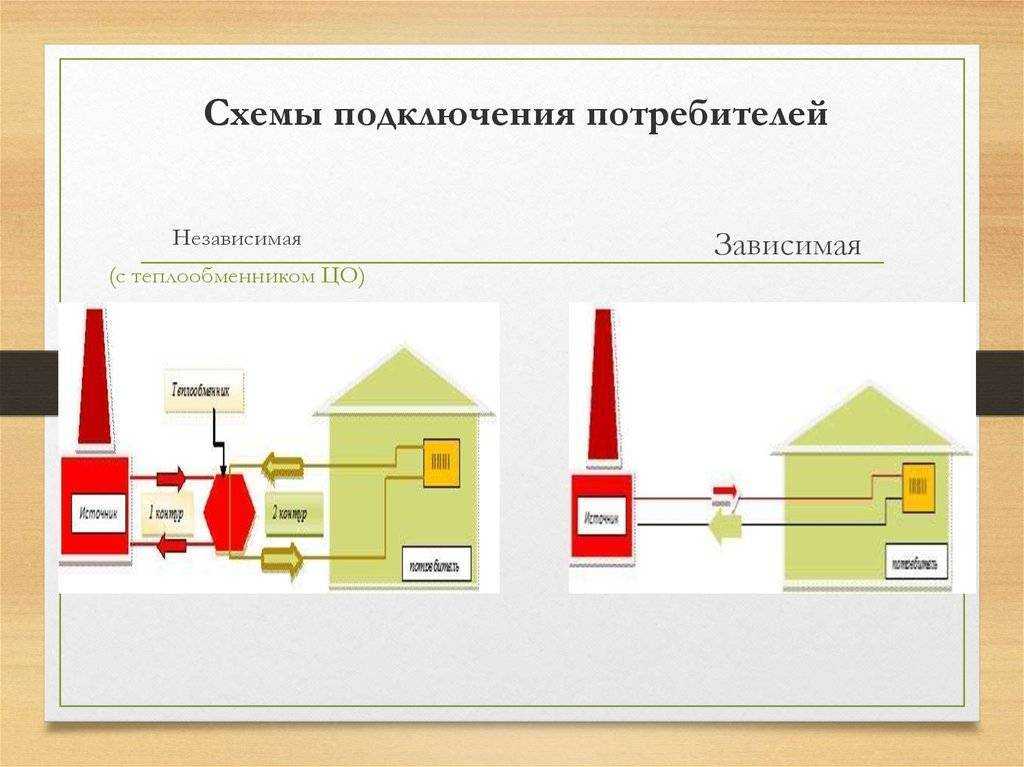

Подключение системы отопления потребителей происходит с помощью дополнительного теплообменника. Таким образом, обогрев осуществляется двумя гидравлическими изолированными контурами. Контур наружной теплотрассы нагревает воду замкнутой внутренней теплосети. При этом смешивания воды, как в зависимом варианте не происходит.

Однако такое присоединение требует немалых затрат как на обслуживание, так и на ремонтные работы.

Циркуляция воды

Движение теплоносителя осуществляется в отопительном механизме благодаря циркуляционным насосам, за счет которых происходит регулярная подача воды через нагревательные приборы. Независимая схема присоединения может иметь расширительный сосуд, содержащий запас воды для случаев утечек.

Этот способ подключения позволяет сохранить циркуляцию воды с определенным количеством тепла при авариях теплотрассы. Т.е. во время аварийной ситуации температура в отапливаемых помещениях не снизится.

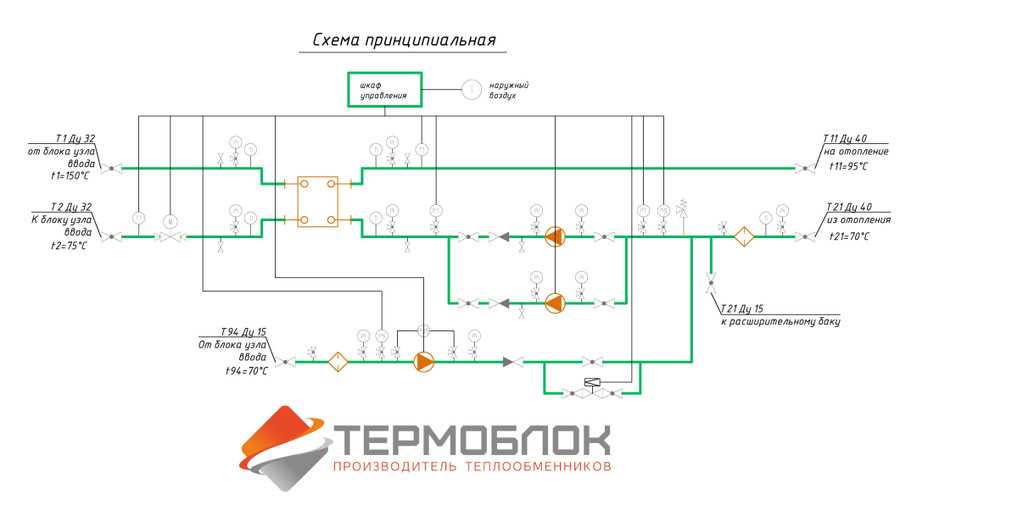

Компоненты независимой системы.

Сфера применения

Широко используется для подключения к системе отопления многоэтажных зданий или построек, которые требуют повышенного уровня надежности работы отопительного механизма.

Для объектов, имеющих в наличии помещения, куда нежелателен доступ постороннего обслуживающего персонала. При условии, что давление в обратных отопительных системах или тепловых сетях выше уровня допустимого — более 0,6 МПа.

Преимущества

• возможность регулировки температуры;
• высокий энергосберегающий эффект;
• возможность применения любых теплоносителей.

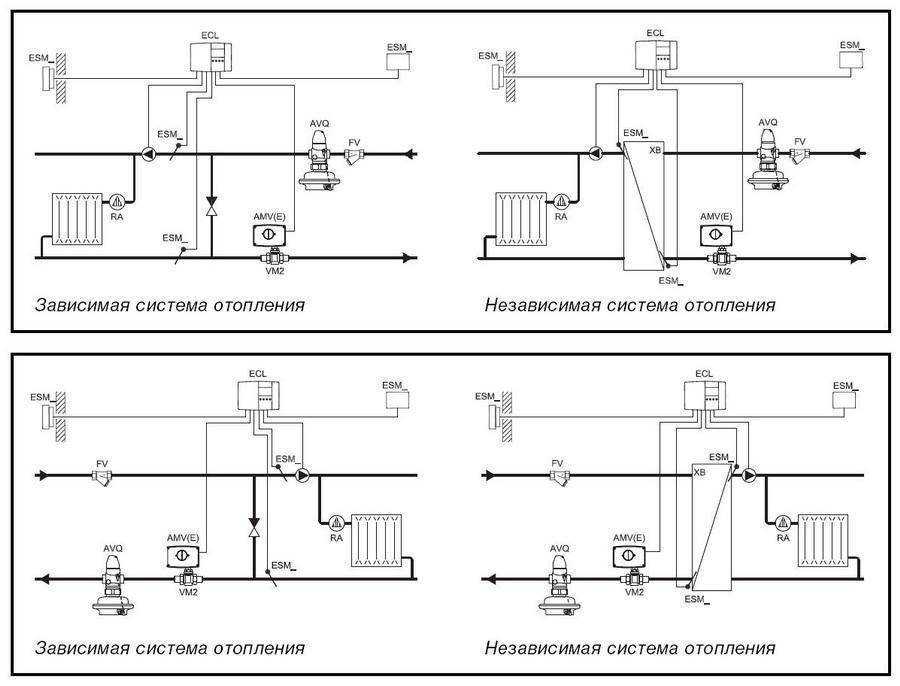

Зависимая и независимая система отопления — сравнение

Преимущество зависимой схемы присоединения отопления в том, что стоимость ее реализации недорогая. Дело в том, что при небольшой площади дома элеваторный узел системы отопления для него можно смонтировать самостоятельно, используя для этого обычную запорную арматуру. Дороже всего обойдется изготовление сопла, от его диаметра зависит тепловая мощность элеватора.

Достоинства, которые имеет независимая схема теплоснабжения:

• она позволяет более гибко регулировать температуру теплоносителя для отопления. Для этого достаточно будет уменьшить поступление теплоносителя через теплообменник и в результате температура воздуха в доме понизится. Можно также прижать задвижки в элеваторном узле и тем самым убрать перепад. Но для данных элементов подобная ситуация считается нештатной, поскольку возможно падение щечек и остановка циркуляции. Если система независимая, производительность регулируется просто – при помощи циркуляционного насоса;
• экономичность является следствием наличия гибкой настройки отопления в зависимости от нужд жильцов. В зависимой системе этот показатель находится на уровне не более 40%;
• независимая система теплоснабжения позволяет использовать в качестве теплоносителя воду, очищенную от примесей, или незамерзающие жидкости (подробнее: «Незамерзающая жидкость для систем отопления — делаем правильный выбор «). Нагреть питьевую воду для ГВС не трудно. В свою очередь при наличии зависимой системы потребители вынуждены применять воду с большими загрязнениями – песком, окалиной и минеральными солями.

Значения коэффициентов смешения

Расчетная температура в тепловой сети, °С

Расчетная температура в системе отопления, °С

Нормальная работа элеватора происходит при H/h = 8-12 (H— располагаемый напор на вводе; h — сопротивление системы отопления).

Следует иметь в виду, что значение расчетного напора перед элеватором прямо пропорционально сопротивлению системы отопления. Поэтому увеличение сопротивления системы отопле­ния, например, в 1,5 раза вызовет увеличение расчетного напора Я также в 1,5 раза.

Присоединение с насосом на перемычке (в). В том случае, если смешение воды не может быть выполнено с помощью эле­ватора, устанавливают насос на перемычке между подающим и обратным трубопроводами системы отопления. Смешение с по­мощью элеватора не может быть выполнено по следующим при­чинам: напор в месте присоединения недостаточен для нормаль­ной его работы; потребная тепловая мощность смесительного узла велика и выходит за пределы мощности изготовляемых элеваторов (обычно больше 0,8 МВт — 0,7 Гкал/ч).

При установке смесительных насосов в жилых и общественных зданиях рекомендуется применять бесшумные бесфундаментные насосы. При установке смесительных насосов, рассчитанных на большую подачу, применяют в качестве смесительных насосов центробежные типа К и КМ. Подача насоса равна G2=1.1G1, а на­пор должен быть равен H = 1.15h (где h — сопротивление системы отопления).

Присоединение с насосом на подающем трубопроводе системы отоп­ления (г). Насос на подающем трубопроводе устанавливают в том случае, если наряду со смешением воды требуется повысить давление в подающем трубопроводе в месте присоединения системы отопления (статическая высота системы отопления выше давления в подающем трубопроводе в месте присоединения).

Подача насоса равна G3 = 1,1 (1 + U)G1,а напор должен быть равен:

где h — сопротивление системы отопления; hn — разность между статической высотой системы отопления и пьезометрической высотой в подающем трубопроводе тепловой сети в месте при­соединения, м.

Присоединение с насосом на обратном трубопроводе системы отопления (д). Насос на обратном трубопроводе устанав­ливают в том случае, если наряду со смешением воды требуется снизить давление в обратном трубопроводе в месте присоединения системы отопления (давление больше допустимого для системы отопления). Подача насоса в этом случае равна С3 = 1,1 (1 + U)G1 а напор должен иметь значение, обеспечивающее требуемое дав­ление в обратном трубопроводе.
