Перегорела или не горит люминесцентная лампа: как починить

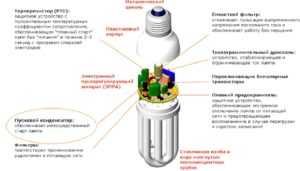

Ремонт энергосберегающей лампы

Что мы видим в этих схемах? Если в светильнике одна лампа – то там по любому 2 транзистора. Вот они и сгорают, и тянут за собой резисторы.

Для ремонта лампы надо прежде всего определить, какие сгорели резисторы. Как правило, сейчас для обозначения номинала резистора применяется цветовая маркировка, советую свою статью, без этого в ремонте никак.

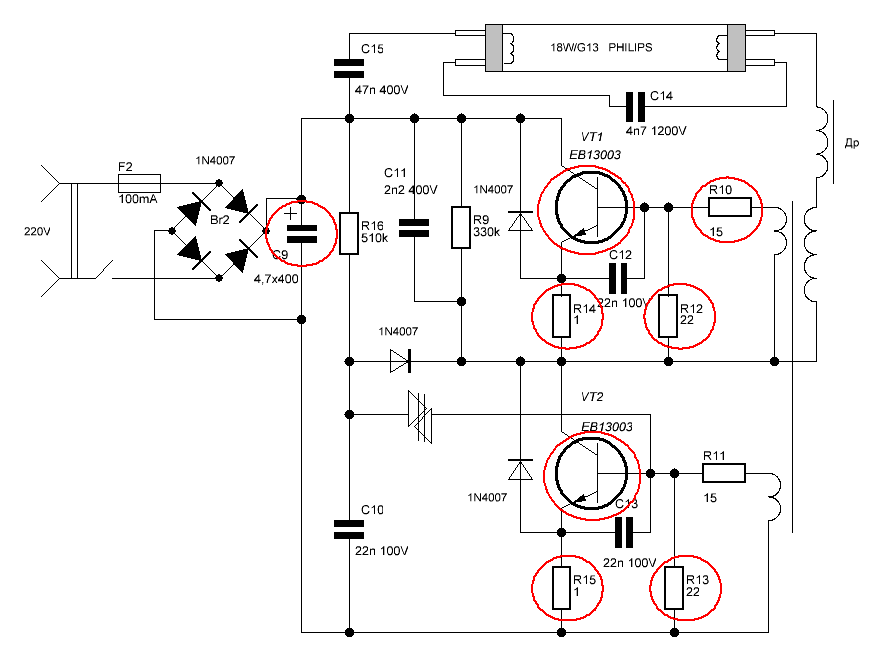

Например, последняя схема, номер 17. Там выгорают резисторы 1 Ом и 20 Ом, итого 4 резистора.

С транзисторами чуть сложнее. От мощности транзистора зависит, какова мощность всей лампы (светильника). Транзисторы применяются высоковольтные, тип MJE или аналоги. Вот примерная таблица соответствия модели транзистора и мощности лампы:

• MJE13001 (мощность до 7 Вт)
• MJE13002 (мощность до 10 Вт)
• MJE13003 (мощность до 15 Вт)
• MJE13004 (мощность до 20 Вт)
• MJE13005 (мощность до 40 Вт)
• MJE13006 (мощность до 75 Вт)
• MJE13007 (мощность до 100 Вт)
• MJE13008 (мощность до 120 Вт)
• MJE13009 (мощность до 150 Вт)

Мощности ориентировочные, лучше конечно брать с запасом.

Даташиты на транзисторы и что ещё нарыл по теме как обычно выкладываю ниже. Если кому надо, могу опубликовать методику проверки транзисторов. И ещё – у разных производителей одни и те же транзисторы могут иметь разную цоколевку, надо проверять перед пайкой.

Транзисторы для ремонта ламп

Теперь по ценам на детали. 4 низкоомных резистора мощностью 0,25Вт будут стоить минимум 8 руб. Цены берём розничные. Популярный транзистор MJE13003 – 25 руб, опять розница. Итого – 33 рубля на детали для ремонта лампы мощностью до 15 Вт.

Но смысл будет, только если поставить это дело на поток, и если лампы на ремонт будут халявные. Например, на предприятии, где в одном цехе может использоваться например 100 ламп.

Причины неполадок люминесцентных светильников

Почему не горит люминесцентная лампа, может сказать каждый – даже не специалисту под силу выявить неисправность, и отремонтировать прибор самостоятельно. Принцип работы светильника заключается в том, что сама лампа не функционирует без пускорегулирующего аппарата, именуемого балластом. Он, в свою очередь, может быть электронным, где условия пуска и свечения достигаются с помощью радиоэлектроники и электромагнитным со стартером и дросселем. Возникновение неполадок у люминесцентных светильников связаны с истечением срока службы либо нарушениями в работе пускорегулирующего аппарата.

Поиск неисправности лампы

Когда не загорается люминесцентная лампа необходимо найти неисправность. Причинами неудовлетворительной работы люминесцентных светильников считаются:

1. Если прибор не загорается, то причиной, возможно, является отсутствие контакта либо неисправность в электропроводке. Выявить неисправность несложно – достаточно поменять лампу. В случае отсутствия положительного результата стоит заменить стартер. В случае отрицательного результата, причина отсутствия света находится не в лампе, а в неисправности проводки. Неисправность устраняется при помощи поиска обрыва и проверки контактов.

Как правильно снять лампу

1. Люминесцентное освещение мерцает, однако, не включается, светиться лишь, с одной стороны. Поводом для этого может служить замыкание. Для проверки необходимо переустановить лампу, поменяв концы. В случае отсутствия положительного результата придется её сменить. Если и это не поможет, тогда неисправность следует искать в держателе либо проводке.
2. Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации.

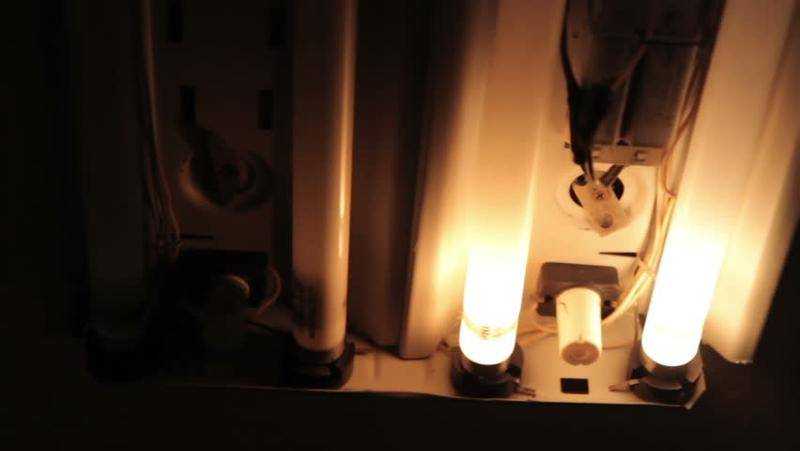

   Тусклый свет на концах лампы

3. Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации.
4. Лампа дневного света первоначально загорается, а потом темнеет с концов и гаснет. Ситуация возникает при неисправности балластного сопротивления, которое не обеспечивает нормальный рабочий режим.
5. Люминесцентный светильник включается и выключается, не входя в рабочий режим. Возможная причина этого заключается в неработоспособности лампы либо стартера, которые требуют замены.
6. Во время включения происходит перегорание спиралей, и чернеют концы. Подобная ситуация может быть связана с несоответствующим напряжением либо неисправностью балластного сопротивления. Необходимо привести напряжение в соответствие либо сменить балластное сопротивление.

Темные концы лампы, признак перегорания спиралей

Схема подключения, запуск

Пускорегулирующий аппарат подключается с одной стороны к источнику питания, с другой – к осветительному элементу. Нужно предусмотреть возможность установки и крепления ЭПРА. Подключение производится в соответствии с полярностью проводов. Если планируется установить две лампы через ПРА, используется вариант параллельного соединения.

Схема будет выглядеть следующим образом:

Группа газоразрядных люминесцентных ламп не может нормально работать без пускорегулирующего аппарата. Его электронный вариант конструкции обеспечивает мягкий, но одновременно с тем и практически мгновенный запуск источника света, что дополнительно продлевает срок его службы.

Поджиг и поддержание функционирования лампы осуществляется в три этапа: прогрев электродов, появление излучения в результате высоковольтного импульса, поддержание горения осуществляется посредством постоянной подачи напряжения небольшой величины.

Определение поломки и ремонтные работы

Если наблюдаются проблемы в работе газоразрядных ламп (мерцание, отсутствие свечения), можно самостоятельно сделать ремонт. Но сначала необходимо понять, в чем заключается проблема: в балласте или осветительном элементе. Чтобы проверить работоспособность ЭПРА, из светильников удаляется линейная лампочка, электроды замыкаются, и подсоединяется обычная лампа накаливания. Если она загорелась, проблема не в пускорегулирующем аппарате.

В противном же случае нужно искать причину поломки внутри балласта. Чтобы определить неисправность люминесцентных светильников, необходимо «прозвонить» все элементы по очереди. Начинать следует с предохранителя. Если один из узлов схемы вышел из строя, необходимо заменить его аналогом. Параметры можно увидеть на сгоревшем элементе. Ремонт балласта для газоразрядных ламп предполагает необходимость использования навыков владения паяльником.

Если с предохранителем все в порядке, далее следует проверить на исправность конденсатор и диоды, которые установлены в непосредственной близости к нему. Напряжение конденсатора не должно быть ниже определенного порога (для разных элементов эта величина разнится). Если все элементы ПРА в рабочем состоянии, без видимых повреждений и прозвон также ничего не дал, осталось проверить обмотку дросселя.

В некоторых случаях проще купить новую лампу. Это целесообразно сделать в случае, когда стоимость отдельных элементов выше ожидаемого предела или при отсутствии достаточных навыков в процессе пайки.

Ремонт компактных люминесцентных ламп выполняется по сходному принципу: сначала разбирается корпус; проверяются нити накала, определяется причина поломки на плате ПРА. Часто встречаются ситуации, когда балласт полностью исправен, а нити накаливания перегорели. Починку лампы в этом случае произвести сложно. Если в доме имеется еще один сломанный источник света сходной модели, но с неповрежденным телом накала, можно совместить два изделия в одно.

Таким образом, ЭПРА представляет группу усовершенствованных аппаратов, обеспечивающих эффективную работу люминесцентных ламп. Если было замечено мерцание источника света или он и вовсе не включается, проверка балласта и его последующий ремонт позволят продлить срок службы лампочки.

Ремонт светодиодных люстр

Для работы светодиодных приборов применяют трансформаторы. Чтобы проверить исправность этого компонента, используют мультиметр

Если трансформатор исправен, обращают внимание на работу диодов. Проверку выполняют с помощью 9-ваттной батарейки и резистора

Каждый светодиод проверяют последовательно. Если неисправный диод найден, выполняется замыкание. По окончании ремонтных работ конструкцию собирают в обратном порядке.

Когда недавно установленные светодиодные лампы начинают мерцать, проблема кроется в несовместимости с диммером. Некоторые виды диодных лампочек не будут исправно работать с этим устройством. Совместимы с ним лишь диммируемые светодиодные лампы.

Работа осветительного устройства

Люминесцентный светильник (ЛС) – это газоразрядный источник света, в котором, благодаря взаимодействию нитей накаливания и ртути образуется электрический разряд, создающий ультрафиолетовое свечение, которое с помощью люминофора преобразуется в видимый свет. Стоит отметить, что ток, который проходит по нитям, равномерно распределяется по контурам лампы, способствуя шунтированию, уменьшая накал, поэтому данные устройства не нагреваются, что является одним из преимуществ. Существуют следующие виды люминесцентных осветительных устройств: 1. ЛС с дросселями и стартерами. Люминесцентные светильники по массовости использования пребывают на пике своей популярности. Они способны экономит до 50% электроэнергии, в отличие от обычных светильников. Для максимального увеличения срока эксплуатационного периода и бесперебойной работы устройства, необходимо использовать такие элементы как стартер и дроссель.

Стартер, аналогично тому, который используют для автомобилей, играет роль пускового механизма. Он нужен, чтобы лампа начала работать. Зачастую, напряжение в момент зажигания значительно выше, чем в сети, поэтому необходим стабилизатор. Также, стартером замыкается и размыкается электронная цепь сети лампы.

Дроссель играет роль трансформатора и способен стабилизировать работу светильника. Он предохраняет люминесцентною лампу от перепадов напряжения и перегревов. Данный вид характерен и неудобен тем, что при запуске они начинают мигать (данный эффект даёт стартер, он пропускает ток и постепенно разжаривает нити накаливания) первые 2-3 секунды бьют по глазам резкими вспышками света, а потом разжигаются и горят нормально. 2. Люминесцентные лампы без стартера с баланстником. В отличии от предыдущего вида, в таких устройствах отсутствует стартер. Это позволяет избежать мерцания светильника в первые 2-3 секунды, а запустить его сразу же после включения. Рассматривая схему, можно заметить, что вместо стартера здесь стоит баланстник. Данный элемент относится к пускорегулирующим устройствам, которые ограничивают ток. Но если сравнивать баланстник и стартер, то последний лучше.

3. Энергосберегающие лампы. Не редко обычные ЛС путают с энергосберегающими, а это не совсем так. Конечно, если сравнивать с лампами накаливания, то любая люминесцентная в разы превосходит их по сроку службы. Но если выбирать между разновидностями ЛС, то среди них есть лидеры продаж – энергосберегающие модели.

Отличительной особенностью этих светильников является их форма, диаметр трубки и пониженное содержание ртути. Благодаря тому, что колба светильника изогнута (за частую она имеет форму спирали), а диаметр – уменьшен, это позволяет экономить электроэнергию на розжиг нитей накаливания, но при этом освещать достаточно большую площадь. Во всех видах ламп современного типа используют новые технологии, которые обеспечивают надежную обратную связь инвертора, что даёт возможность контролировать силу тока. Инверторы используются в ЭПРА (электронный пускорегулирующий аппарат), что гарантирует их большую долговечность, экономичность и практичность.

Как правильно подключить

Подключение люминесцентных ламп проводится с помощью различных вариантов. С использованием дросселя, с балластом, со стартером или без него. Далее в статье приведено подробное описание каждого способа.

С дросселем и без него

Люминесцентную установку нельзя просто зажечь — ей необходимо наличие зажигателя и токоотвод. В небольших изделиях фабрики все эти нюансы учитывают и встраивают в корпус и покупателю нужно только лишь вкрутить лампочку в подходящий плафон светильника/торшера и нажать выключатель.

А для более крупных лампочек необходима пускорегулирующая установка, которая может быть как электромеханическая, так и электронная.

Для правильного подсоединения и бесперебойной работы лампочки нужно знать схему.

Здесь рассматривается поэтапное подключение двух трубчатых люминесцентных ламп к сети с применением стартерной установки. Для работы необходимо иметь два стартера, дроссель, вид которого должен непременно соответствовать виду лампы.

А также необходимо помнить о суммарной мощности пускового аппарата, она не должна быть выше, чем у дросселя.

При включении питающего кабеля к лампочке необходимо помнить, что в роли ограничителя тока будет дроссель.

Поэтому, фазную жилу нужно подключать через него, а на изделие подключить нулевой кабель.

Данная схема подключения подходит для крупных осветительных ламп. А более меньшие модели оснащены вмонтированным устройством запуска и регулировки — портативным ЭПРА, который расположен в корпусе.

Подключение без использования дросселя

Такой вариант подключения будет более тяжелым, и не подойдет для новичка.

Для работы можно использовать диодный мост с несколькими конденсаторами и подсоединенная последовательно в цепь в роли балласта, лампа накаливания.

Основной плюс этого подключения в том, что можно включить не только обычную лампу без дросселя, но и испорченную, в которой нет спиралей.

Для изделий мощностью 18 ватт необходимо брать следующие элементы:

• диодный мост GBU405;
• конденсатор 2NF (до 1 кв)
• конденсатор 3NF (до 1 кв)
• люминесцентная лампа 50 Вт

Для трубок большей мощности нужно увеличить объем конденсатора. После всего схема подключается к дневному освещению.

С электронным балластом

Провести работу по подключению с применением ЭПРА для люминесцентных изделий легко произвести, если человек имеет базовые навыки работы с электрикой. Фактически, в изделии будет находиться сам блок, элемент проводов и лампы дневного освещения.

Для начала необходимо выбрать в корпусе лампы удобное место для подключения электронного блока управления, полагаясь на практичную расстановку клемм, которые находятся на корпусе.

Зафиксировать его с корпусом с помощью саморезов простым шуруповёртом. Соединить блок управления с изделием и клеммой подключения.

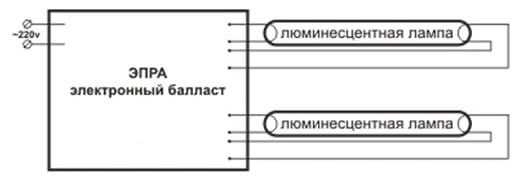

Программа подключения двух люминесцентных изделий такая же, только они включаются последовательно, поэтому мощность блока управления должна быть больше. По такой же схеме можно подключить три и более лампочки.

После завершения работы, необходимо убедиться в верности подключения всех проводов, и только потом крепить светильник на место. Проверив вольтметром отсутствие напряжения в электросети, подсоединить светильник к электрической проводке.

В завершении нужно включить напряжение, чтобы проверить работы люминесцентной лампы. Если все было произведено правильно, то это будет заметно сразу.

Лампы сразу включатся, не нужно ждать пока они разогреются, а также они перестанут издавать шум, исчезнет мерцание, а яркость будет гораздо выше.

Если человек не уверен в своей способности, то лучше вызвать специалиста для этой работы.

Со стартером

Схему подключения люминесцентной лампы со стартером будет выполнить проще всего. Здесь для примера будет взята лампочка на 40 Вт. Дроссель должен быть с такой же мощностью, а для стартера будет достаточно 60 Вт.

Пошаговое подключение по схеме:

• параллельно установить стартер к выступающим боковым контактам на краях люминесцентной лампочки. Эти контакты похожи на куски нитей накаливания вакуумной колбы;
• теперь на контакты необходимо начать подсоединять дроссель;
• к этим контактам подсоединить конденсатор, непоследовательно, а параллельно. Из-за этого конденсатору будет возмещаться реактивная мощность и уменьшаться помехи в электросети.

Такую простую схему может осуществить любой человек, но перед тем, как включаться лампочку, нужно замерить напряжение в сети. Включать светильник только после теста мультиметром.

Неисправности и способы их устранения

Первое, что нужно сделать, — проверить напряжение на контактах лампочки и стартера. Если его нет, меняем неисправные элементы на новые.

Однако зачастую с напряжением все в порядке, но лампа дневного света все равно не включается, или часто мерцает, или моргает, но не загорается. Ниже рассмотрим наиболее распространенные проблемы, ведущие к такой ситуации:

1. Когда лампочка после включения не только не мерцает, но и не светится, речь, вероятно, идет о прерывании цепи. Чтобы обнаружить такой дефект, прозваниваем цепь с помощью мультиметра. Возможно, что проблема возникла из-за отсоединившегося проводника или поломанной вилки устройства.
2. Если во время работы люминесцентной лампы отмечается недостаточно сильное свечение с одной из ее сторон (при этом слышно потрескивание), причина неисправности заключается в коротком замыкании. Для устранения проблемы подойдет два способа. В первом случае переворачиваем лампу так, чтобы рабочий и нерабочий концы поменялись местами в патронах. Если свечение не нормализовалось, меняем колбу. Второй вариант решения вопроса состоит в проверке целостности проводов и патронов.
3. Еще один вариант поломки: лампы горят постепенно угасающим желтым светом. Тут не обойтись без замены лампочки, поскольку причина проблемы в разгерметизации колбы и проникновении в нее воздуха.
4. Спустя какой-то период на лампочке появляется потемнение. В таком случае проверяем дроссель. Для этого снимаем показатели рабочего и пускового тока. Слишком высокий уровень указывает на необходимость замены дросселя.
5. Если появление темных пятен сопряжено с проскакивающими электрическими разрядами, но свечение не исчезает, неисправность, скорее всего, кроется в стартере. Чтобы установить причину точнее, делаем замер рабочего тока. В случае повышенного уровня меняем стартер. Если ток в пределах нормы, несколько раз проворачиваем лампочку в патроне. Свечение должно восстановиться. Если нет — меняем лампу.
6. При постепенном снижении интенсивности свечения проверяем рабочее напряжение. Ток выше нормы указывает на неисправность дросселя. Если в рамках допустимого — понадобится замена лампы, поскольку есть недостаток ртутного содержимого.
7. Когда лампочка моргает после выключения, причин мерцания бывает несколько (как и после включения). Наиболее распространенная заключается в моргании из-за совместной работы лампы и переключателя с подсветкой. Энергия, идущая на подсветку, становится фактором включения лампочки, однако ее объема недостаточно, и потому светильник только мигает. Единственный выход — отказ от выключателя с подсветкой.
8. Порой моргание идет вследствие воздействия электромагнитных волн. Проблема возникает, когда в непосредственной близости от лампы расположена электробытовая техника (телевизор, компьютер и т.д.). Также источником волн являются радиостанции, вышки сотовой связи, ЛЭП и другие подобные объекты. Проблема решается только устранением ее первопричины.
9. Мерцание возникает из-за неисправной электропроводки в квартире (доме). Обычно лампа начинает мигать в сырую погоду. Необходимо менять проводку на новую.
10. Недостаток напряжения в сети (нехватка 10 и больше процентов) — еще один фактор, приводящий к миганию светильника.
11. Люминесцентные лампы не всегда включаются или моргают при слишком низкой температуре (ниже 5 градусов тепла).

Любой из перечисленных выше факторов способен привести к миганию люминесцентной лампочки. После нахождения неисправности ее необходимо обесточить до восстановления работоспособности. Следует помнить, что неправильная работа одного из элементов ведет к повреждению других звеньев системы.

Люминесцентная лампа – это подвид газоразрядных источников света, для их запуска необходим электрический импульс, который проходит через пары ртути. Когда газ разогревается, появляется ультрафиолетовое излучение, которое преобразуется в видимый свет с помощью люминофорного покрытия на внутренней части колбы.

Если с лампочкой все в порядке, то она светится сразу после запуска. В норме она может моргнуть 1 или 2 раза во время разжигания газа. Но, если мигает лампа дневного света (ЛДС) длительное время после включения или издает необычные звуки (гудение, потрескивание), то это свидетельствует о неисправности одного из элементов системы. В таком случае стоит провести диагностику, чтобы выявить причины некорректной работы устройства, и провести ремонт.

Основные виды неисправностей и методы их устранения

Прежде всего, нужно проверить, есть ли напряжение на контактах лампы и стартера. Если напряжение отсутствует, нужно заменить эти элементы, и светильник начнет работать нормально.

Но случаются ситуации (причем довольно часто), когда напряжение есть, а ЛДС не загорается или часто моргает. Почему это происходит? Рассмотрим все самые распространенные поломки и причины.

1. Если люминесцентная лампа при включении не мигает, но и не загорается, мог произойти разрыв цепи. Для его обнаружения следует прозвонить цепь при помощи мультиметра. Иногда случаются ситуации, когда просто вышла из строя вилка прибора или отсоединился провод, например, от балластного сопротивления или держателя;
2. Иногда при включении ЛДС слабое свечение возникает только с одного конца светильника. При этом слышны потрескивания, но свечение не усиливается. Причиной этого может быть короткое замыкание в патроне или проводке. Приведем два способа решения этой проблемы:
   1. Лампу нужно перевернуть, чтобы светящийся и неработающий конец вошли в другие патроны. Если свечение не восстановилось, необходимо заменить колбу;
   2. Если после замены работоспособность лампы не восстановилась, нужно проверить целостность патронов или проводки.
3. Еще одной поломкой ЛДС является вариант, когда на концах колбы возникает желтое свечение, которое со временем гаснет. Такую лампу необходимо заменить, поскольку произошла разгерметизация колбы, и в нее попал воздух;
4. Через некоторое время нормальной работы лампы может наблюдаться потемнение ее концов. В этом случае нужно проверить дроссель: снять показания рабочего и пускового тока. При такой неисправности, эти токи часто повышены, что и приводит к потемнению колбы. Требуется заменить дроссель новым;
5. Если при работе светильника периодически возникают темные пятна или проскакивают змейки электрического разряда, но свечение продолжается, возможно, неисправен стартер. Для более точного определения, почему это происходит, снимается рабочий ток на лампе. Если он повышен, заменяют дроссель. При нормальных значениях тока, колбу нужно повернуть в патронах несколько раз. Если свечение не восстановилось, лампа подлежит замене;
6. При постепенном уменьшении светового потока, также нужно замерить рабочий ток. Если он выше нормы, то причина, почему лампа светит не на полную мощность, в дросселе. При показателях в пределах нормы, следует заменить лампу: в ней оказалось недостаточное количество ртути.

Кроме этого, люминесцентные лампы моргают, но могут не загораться, по внешним факторам:

• Температура ниже +5 °C (такие светильники должны устанавливаться только внутри помещений);
• Низкое напряжение в сети (отклонение более 10% от нормы).

Эти факторы влияют на нормальную работу ЛДС и могут стать одной из причин того, что лампа не загорается.

Полезные советы

Несколько практических советов по ремонту лампы:

1. Не стоит давить на лампочку при вкручивании ее в патрон. Цоколь сделан из пластичного металла, деформирующегося под давлением. Однако у галогенных лампочек контакты круговые, поэтому их сложно повредить.
2. Галогенные лампы бесконечно проворачиваются. С определенного момента при вращении стекло начинает прокручиваться относительно цоколя. Проблема заключается в контактах. У новых ламп резьба сделана более короткой и не достает до дна.

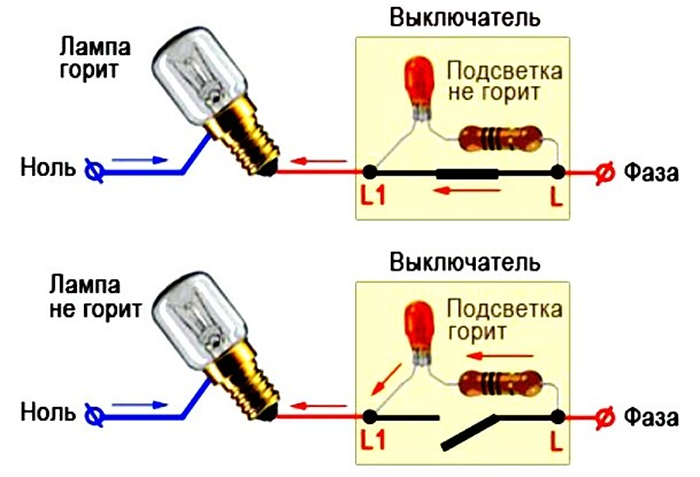

3. Если переключатель находится в выключенном положении, фаза не должна направляться на контакты патрона. Если это не так, нужно выключить защитный автомат в электрощите (в подъезде).

Для создания контакта между лампой и цоколем выполняют следующие действия:

Центральный контакт отворачивают вверх с помощью отвертки. Контактная площадка должна находиться под углом, а не по вертикали.
Луновидный контакт обычно расположен вертикально

Любой из имеющихся лепестков осторожно приподнимают (хотя бы на миллиметр), делая упор в сторону периферии патрона. Отогнутые концы слегка распрямляют.

Неисправности светильников с дросселем

Итак, если предыдущие шаги выполнены, а светильник по-прежнему не работает, нужно начинать проверку всех узлов схемы осветительного прибора, т. е. непосредственно приниматься за ремонт люминесцентных ламп.

Много чего может сказать визуальный осмотр, иногда невооруженным взглядом видны пробои, вмятины и другие причины того, почему лампа не загорается.

Как и в любом ремонте, сначала необходимо проверить элементарное. Имеет смысл поменять стартер на заведомо рабочий, после этого лампа должна загореться, и тогда эту неисправность люминесцентного светильника можно будет исключить. Однако не всегда под рукой может оказаться подходящий по параметрам стартер, а проверить тот, что есть, как-то нужно, вдруг причина не в нем?

Все достаточно просто. Потребуется обычный светильник с лампочкой накаливания. Питание на нее нужно подать так – в разрыв одного из проводов включить последовательно проверяемый стартер, второй же оставить целым. Если лампа загорелась или заморгала, то прибор работоспособен и проблема не в нем.

Далее проверяем входное и выходное напряжение на дросселе. У работающего тестер должен показать ток на выходе. При необходимости этот узел схемы нужно заменить.

Если же и после этого светильник не загорится, тогда придется прозвонить на целостность все провода лампы, а также проверить напряжение на контактах патронов.

Причины неисправностей

Основная причина возникновения неисправностей люминесцентных ламп – сложность запуска. При пониженном напряжении осветительный прибор может вообще не гореть. Часто так же нарушаются контакты, рвутся электроды и соединения, ломается стартер или дроссель.

Светильники с дросселем

Дроссель предотвращает повышение тока, сглаживает колебания напряжения сети, создает импульс для запуска.

Самые частые повреждения этого элемента:

• обрыв провода намотки;
• замыкание обмоток или витков одной обмотки;
• выход из строя магнитопровода;
• пробой на корпус.

Легче всего определить разрыв провода. Требуется только индикаторная отвертка. Если она на входе светится, а на выходе нет, провод точно оборвался. При использовании мультиметра его щупами необходимо коснуться выводов. Признак обрыва – показание бесконечности.

При наличии двух изолированных обмоток изоляционный материал может повредиться или высохнуть, вызывая замыкание. Чтобы выявить эту неисправность, мультиметром проверяются обе обмотки. О замыкании свидетельствуют слишком маленькие цифры на приборе.

Сложнее всего выявить замыкание между витками. При их небольшом количестве тестер разницу не покажет.

Кроме того, необходимо знать исходное сопротивление:

• 55-60 Ом – для источника на 20 Вт;
• 24-30 Ом – для источника на 40 Вт;
• 15-20 Ом – для источника на 80 Вт.

На ферритах, из которых производятся магнитопроводы, в процессе эксплуатации меняются зазоры, образуются сколы и трещины, меняющие характеристики катушек индуктивности.

Для проверки функциональности магнитопровода подходит не каждый мультиметр. Проблему не удается решить, если неизвестна начальная индуктивность.

Чтобы определить пробой на корпус, нужно один щуп тестера поднести к выводу катушки, другой – к металлической части корпуса. При пробое сопротивление нулевое.

Светильники с ЭПРА

ЭПРА – не индуктивная катушка. Этот узел состоит из напаянных на плату электронных компонентов. Для определения неисправностей прозвона мультиметром недостаточно. Необходимо разобрать корпус и проверить каждый элемент схемы.

Первым прозванивается предохранитель. Если неисправен конденсатор, его нижняя часть вздувается

Важно внимательно осмотреть места пайки. Если одна из ножек повреждена, пропал контакт

Транзисторы и диоды тоже проверяются мультиметром

Транзисторы и диоды тоже проверяются мультиметром.

Отремонтировать своими руками ЭПРА можно при наличии навыков радиолюбителя.

Мигание лампы

Мигание может вызвать выход из строя лампочки. Она не ремонтируется, ее можно на некоторое время подключить без пускового устройства или заменить. На работу может влиять поломка провода в сети или скачок напряжения. Если виноват один из контактов подключения, достаточно найти его и восстановить. При температуре в помещении ниже +10оС, светильник не только мигает, но и вовсе не загорается.

Если мигает выключенный осветительный прибор, чаще всего нарушения вызывает выключатель с подсветкой, переводящий лампочку во внештатный режим работы.

Если при запуске наблюдается мерцание, но полного загорания нет, причин может быть несколько:

• проблемы со стартером;
• неисправность конденсатора;
• обрыв электродов в колбе;
• неисправность патрона или пускового устройства.

Случается, что при самостоятельном подключении осветительного прибора фаза присоединяется к источнику света, ноль — к выключателю. Для нормальной работы необходимо изменить схему в распределительной коробке.

Люминесцентные осветительные элементы мигают так же при слишком большом расстоянии от светильника до выключателя.

Точно определить причины неисправной работы может только электрик.

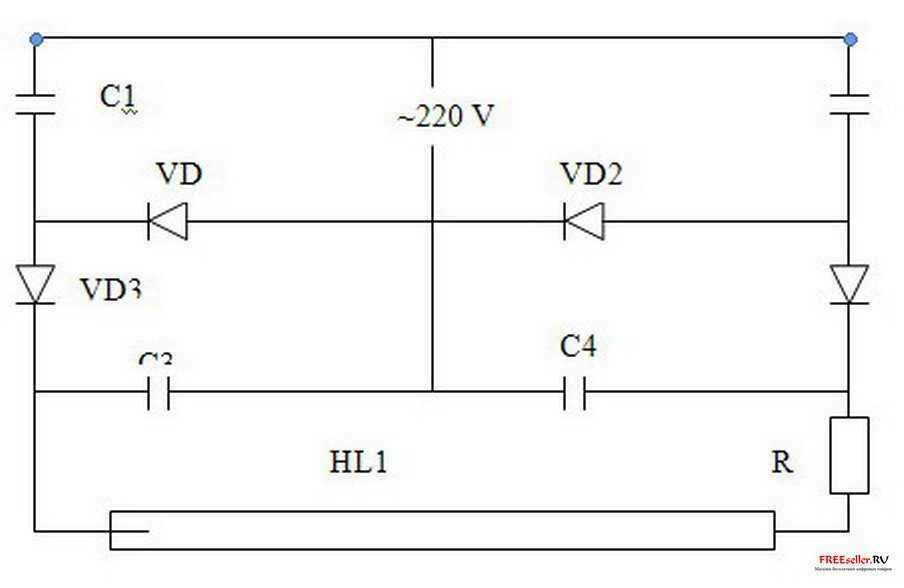

Включение люминесцентной лампы без дросселя

Люминесцентные лампы имеют возможность подключения без применения стартера и балластного дросселя через выпрямитель, удваивающий напряжение. При этом могут гореть даже вышедшие из строя ЛДС. Со временем яркость свечения уменьшается. Для устранения этой причины лампа в патроне переворачивается, контакты меняются местами Схема простая, ее можно спаять самостоятельно из деталей, рассчитанных на напряжение 900 В.

Любая люминесцентная лампа наполнена парами ртути, наносящей большой вред человеческому организму и природе. Поэтому выбрасывать вышедшие из строя изделия вместе с бытовым мусором запрещено. При правильном уходе и своевременном ремонте срок их службы увеличивается.
