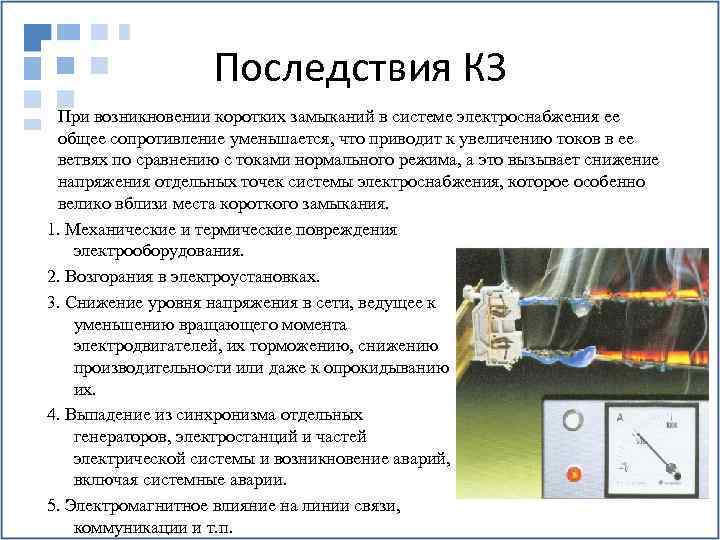

Последствия КЗ
К опасным проявлениям межфазного замыкания трехфазной цепи (как и однофазного) относят последствия, связанные с протеканием в линии токов предельно больших значений. Они закономерно становятся причиной следующих аварийных ситуаций:
- Возникновение пожара из-за расплавления и сильного нагрева изоляции фазных проводников.
- Выход из строя подключенного к поврежденной линии силового оборудования.
- Электрический удар током человека, случайно оказавшегося на участке аварийного замыкания.
При перемещении в этой зоне важно учитывать так называемое «напряжение шага», образующееся из-за растекания тока утечки в почву между ногами человека. Этот показатель отсчитывается между его ступнями при перемещении около упавшего на землю кабеля. Он также может достигать опасного значения, особенно при авариях в высоковольтных воздушных линиях 6,3-10 кВт
Поэтому ПУЭ предписывают передвигаться в этих зонах характерным гусиным шажком: ступня вплотную приставляется к ступне
Он также может достигать опасного значения, особенно при авариях в высоковольтных воздушных линиях 6,3-10 кВт. Поэтому ПУЭ предписывают передвигаться в этих зонах характерным гусиным шажком: ступня вплотную приставляется к ступне.
Основным условием надежной защиты от однофазных и двухфазных замыканий в силовых линиях 220/380 Вольт является качественная изоляция, способная выдерживать тестовые напряжения до 1000 Вольт. Величина ее сопротивления, согласно ПУЭ, должна составлять не менее 0,5 Мом для каждой из фаз. Для предотвращения пожаров и поломок оборудования в цепях питания устанавливаются специальные защитные устройства, обеспечивающие мгновенное отключение линии при появлении КЗ. К таким приборам относят:
- Предохранители линейные автоматические.
- Токовые пробойники и высоковольтные реле.
- Автоматы токовой защиты и другие.
С их помощью удается предотвратить разрушительные последствия фазных замыканий, которые порой происходят по независящим от человека причинам.
Что будет если замкнуть две фазы
ничего, ноль — он и в Африке ноль.
Короткое замыкание,вот что будет.
На разные клеммы в автомате можно,а на одну ни в коем случае,380 вольт,шарахнет ,мало не покажется.
об этом я и говорил! а электрик сказал можно!
зарядники от телефона и ноутбука перегорели. значит поэтому!
наверняка по 2 проводам подал 2 фазы
тогда все и сгорает.
жесть, 2 фазы на 2 провода дал, хах.
в 3-х фазной сети,
между любой одной из фаз и нулевым проводом — 220в. между любыми двух фаз — 380. эти 380 получаются из двух фаз по 220в путем сложения
но сумма не 440 в, а внимание,- из-за сдвига в 120 градусов между фазами., получается именно 380. (если бы сдвиг фаз был 180 градусов, то тогда бы было 440в) наглядее это лучше видно в векторной форме представления процеса: нарисуйте 3-х лучевую звездочку «мерседеса»( лучи через 120 градусов)
тогда расстояние между центром звездочки (нулевой провод) и концом любого луча(фаза) будет 220 в. если лучи нарисуете в маштабе(луч-фаза 220 см), то растояние между любыми двумя концами лучей(фаз) будет ровно 380 см(вольт).
так что у вас не только зарядники должны были погореть.
а того электрика, который 2 фазы вместе на один контакт посадил, надо гнать поганой электрометлой!
это на горького 96 так подключили?
а то у нас тож такой случай был
Обьясните пожалуйста,почему две разные фазы приводят к КЗ. Что именно происходит.

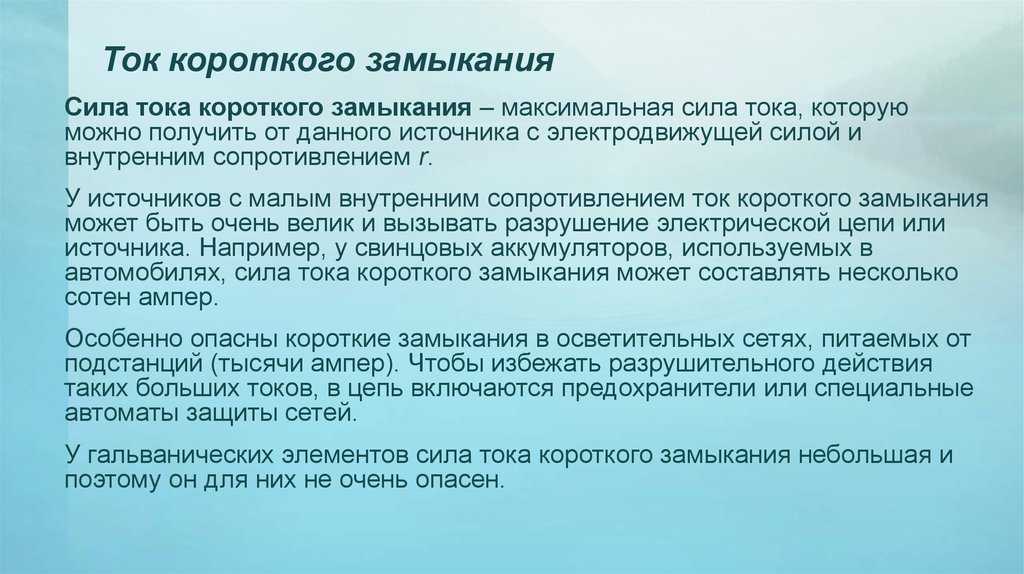

Ток короткого замыкания
На рисунке 1 показана схема включения электрической лампы накаливания в электрическую сеть. Если сопротивление этой лампы rл = 240 Ом, а напряжение сети U = 120 В, то по закону Ома ток в цепи лампы будет:
Рисунок 1. Схема короткого замыкания на зажимах рубильника
Разберем случай, когда провода, идущие к лампе накаливания, оказались замкнутыми через очень малое сопротивление, например толстый металлический стержень с сопротивлением r = 0,01 Ом, случайно попавший на два провода. В этом случае ток сети, проходя к точке А, будет разветвляться по двум путям: одна большая его часть, пойдет по металлическому стержню – пути с малым сопротивлением, а другая, небольшая часть тока, будет проходить по пути с большим сопротивлением – лампе накаливания.
Аварийный режим работы сети, когда вследствие уменьшения ее сопротивления ток в ней резко увеличивается против нормального, называется коротким замыканием.
Определим какова сила тока короткого замыкания, текущего по металлическому стержню:
На самом деле в случае короткого замыкания напряжение сети будет меньше 120 В, так как большой ток создаст в сети большое падение напряжения и поэтому ток, протекающий по металлическому стержню, будет меньше 12 000 А. Но все же этот ток будет во много раз превышать ток, потреблявшийся ранее лампой накаливания.
Мощность короткого замыкания при токе Iкз = 12 000 А составит:
Pкз = U × Iкз = 120 ×12 000 = 1 440 000 Вт = 1 440 кВт .
Ток, проходя по проводнику, выделяет тепло, и проводник нагревается. В нашем примере сечение проводов электрической цепи было рассчитано на небольшой ток – 0,5 А. При замыкании проводов по цепи будет протекать очень большой ток – 12 000 А. Такой ток вызовет выделение громадного количества тепла, что безусловно приведет к обугливанию и сгоранию изоляции проводов, расплавлению материала проводов, порче электроизмерительных приборов, оплавлению контактов выключателей, ножей рубильников и так далее. Источник электрической энергии, питающий такую цепь, также может быть поврежден. Перегрев проводов может вызвать пожар.
Каждая электрическая сеть рассчитывается на свой, нормальный для нее ток.
Ввиду опасных, разрушительных, а иногда и непоправимых последствий короткого замыкания необходимо соблюдать определенные условия при монтаже и эксплуатации электрических установок, чтобы исключить причины короткого замыкания. Основные из них следующие: 1) изоляция проводов должна соответствовать своему назначению (напряжению сети и условиям ее работы); 2) сечение проводов должно быть таково, чтобы нагревание их при существующих условиях работы не достигало опасной величины; 3) проложенные провода должны быть надежно защищены от механических повреждений; 4) места соединений и ответвлений должны быть так же надежно изолированы, как и сами провода; 5) скрещивание проводов должно быть выполнено так, чтобы провода не касались друг друга; 6) через стены, потолки и полы провода должны быть проложены так, чтобы они были защищены от сырости, механических и химических повреждений и хорошо изолированы.

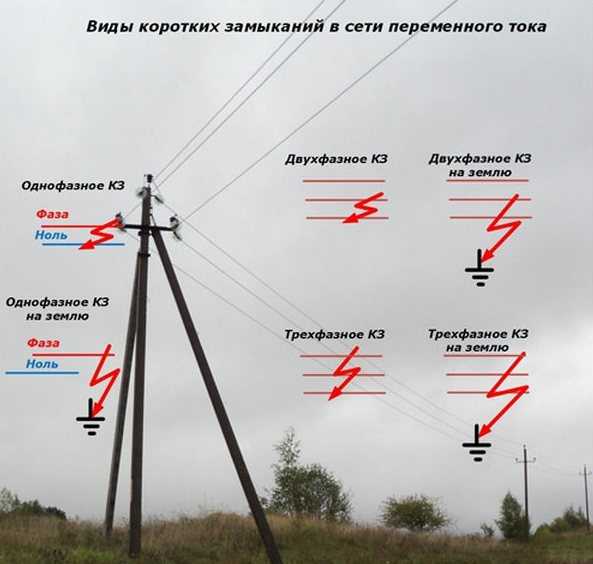

Виды аварийных замыканий
По типу электропитания все короткие замыкания делятся на повреждения, произошедшие в однофазных или в трехфазных цепях, а по их количеству – на одиночные и двойные КЗ. Самый простой случай – однофазные линии, в которых возможно только одиночное замыкание фазы на нейтраль или землю. Трехфазное короткое замыкание отличается большим вариантом возможностей, поскольку число проводов в кабеле увеличивается до 3-х. При этом возможны следующие варианты повреждений:
- Замыкание двух высоковольтных проводов между собой.
- КЗ одного провода на нейтраль или землю (однофазные короткие замыкания).
- Контакт сразу двух проводников с поверхностью грунта.
В каждом из этих случаев, включая двухфазные КЗ на землю, рассматриваемая неисправность проявляется особым образом, характеризуясь токами растекания и распределениями аварийных потенциалов. Помимо этих факторов, текущий процесс описывается таким показателем, как напряжение прикосновения. Указанный параметр представляет собой напряжение, прикладываемое к телу человека между двумя точками прикосновения к оголенному проводу.
К тому же типу опасных воздействий относят разность потенциалов, появляющуюся между частями тела, соприкасающимися с оголенным проводом, замкнутым на землю. При однофазных КЗ особый интерес представляет вопрос, какой величины достигает напряжение прикосновения при замыкании фазы. Согласно положениям ПУЭ этот показатель зависит от расстояния между контактными зонами и увеличивается с его повышением.
Преднамеренное использование
Короткое замыкание лишь в некоторых случаях оправдывает себя, а именно:
- Для обесточивания участка цепи, на которой человек попал под воздействие опасного напряжения. Если индивид попадает под опасный потенциал, а в цепи нет УЗО, и автоматический выключатель находится далеко от места происшествия, то для спасения человека выполняется искусственное КЗ, отключающее линию;
- При отключении цепей высоковольтных участков от источника напряжения с помощью короткозамыкателей. Короткозамыкатель – это коммутационный аппарат, имеющий мощную контактную часть, которая конструктивно рассчитана и предназначена для создания искусственного короткого замыкания в сетях электроснабжения;
- В сварочных аппаратах. Конструкция этих устройств рассчитана на технологическое создание электрической дуги. За счёт низкого напряжения (практически безопасного) и электрического соединения с землёй через сварочный электрод, который плавится, выполняется сваривание металлических поверхностей.
Преднамеренное короткое замыкание с помощью короткозамыкателя
Электрическая энергия и возникающее в сетях короткое замыкание – это опасный процесс, который может привести к ужасным последствиям с человеческими жертвами. Однако, если правильно рассчитать и установить токоограничивающие аппараты, а также своевременно проверять их работоспособность, то его можно контролировать. Быстрое реагирование качественной защитной аппаратуры на режим КЗ предотвратит крупные аварии.
Какие бывают виды
Короткое замыкание. Каждый слышал это словосочетание. Многие видели надпись «Не закорачивать!» Часто, когда ломается какой-нибудь электроприбор, говорят: «Коротнуло!» И несмотря на негативный оттенок этих слов, профессионалы знают, что короткое замыкание – не печальный приговор. Иногда с коротким замыканием (КЗ) бороться бессмысленно, а порой и принципиально невозможно. В этой статье будут даны ответы на самые важные вопросы: что такое короткое замыкание и какие виды КЗ встречаются в технике.
Будет интересно Что такое статическое электричество и как от него избавиться
Начнем рассматривать эти вопросы под необычным углом – узнаем, в каких случаях короткие замыкания неизбежны и где они не играют роль повреждений. Возьмем за оба конца обыкновенный металлический провод. Соединим концы вместе. Провод замкнулся накоротко – произошло КЗ. Но так как в цепи отсутствуют источники электрической энергии и нагрузка, такое короткое замыкание никакого вреда не несет. В некоторых областях электротехники КЗ, которое мы рассмотрели, играет на руку, например, в электрических аппаратах и электрических машинах.
Взглянем на однофазное реле или пускатель, в конструкции которых есть магнитная система с подвижными частями – электромагнит, притягивающий якорь. Из-за постоянно меняющейся полярности тока, текущего в обмотках электромагнита, его магнитный поток периодически становится равен нулю, что вызывает дребезжание якоря, появляются вибрации и характерное, знакомое всем электрикам гудение. Чтобы избавиться от этого явления, на торец сердечника электромагнита или якоря прикрепляют короткозамкнутый виток – кольцо или прямоугольник из меди или алюминия.
Из-за явления электромагнитной индукции в витке создается ток, создающий свой магнитный поток, компенсирующий пропадание основного магнитного потока, создаваемого электромагнитом, что приводит к уменьшению или исчезновению вибраций, разрушающих конструкцию.
Так же на руку играет короткое замыкание и в роторе асинхронного электродвигателя. Благодаря взаимодействию магнитного поля, создаваемого обмотками статора, с короткозамкнутым ротором, в роторе по уже упомянутому закону появляются свои токи, создающие свое поле, что приводит ротор во вращение
Конечно, важно грамотное проектирование электродвигателя или электрического аппарата, чтобы токи, протекающие в короткозамкнутых элементах, не приводили к перегреву и порче изоляции основных обмоток
Возгорание розетки
Подобным образом понятие «короткое замыкание» используется применительно к трансформаторам. Люди, так или иначе связанные с энергетикой, знают, что одна из важнейших характеристик трансформатора – это напряжение короткого замыкания, UКЗ, измеряемое в процентах. Возьмем трансформатор. Одну из его обмоток, скажем, низшего напряжения (НН) закоротим амперметром, сопротивление которого, как известно, принимается равным нулю. Обмотку высшего напряжения (ВН) подключаем к источнику напряжения. Повышаем напряжение на обмотке ВН до тех пор, пока ток в обмотке НН не станет равным номинальному, фиксируем это напряжение.
Делим его на номинальное напряжение высшей стороны, умножаем на 100%, получаем UКЗ. Эта величина характеризует потери мощности в трансформаторе и его сопротивление, от которого зависит ток короткого замыкания, ведущий к повреждениям. Поговорим наконец о коротких замыканиях, несущих негативные последствия. Такие короткие замыкания появляются, когда ток от источника питания протекает не через нагрузку, а только через провода, обладающие ничтожно маленьким сопротивлением. Например, трехфазный кабель питается от трансформатора, и одним неосторожным движением ковша экскаватора происходит его повреждение – две фазы закорачиваются через ковш. Такое КЗ называют двухфазным. Аналогично по количеству замкнутых фаз называют другие КЗ.
Однофазное замыкание на землю в сетях с изолированной нейтралью не является коротким, но может представлять угрозу жизни живых существ. Металлическим называют КЗ, в котором переходное сопротивление равно нулю – например, при болтовом или сварочном соединении. Токи КЗ в зависимости от напряжения и вида повреждения могут достигать тысяч и сотен тысяч ампер, приводить к пожарам и колоссальным электродинамическим усилиям, «выворачивающим» шины и провода. Защита от КЗ может осуществляться автоматическими выключателями или предохранителями, а в высоковольтных сетях – средствами релейной защиты и автоматики.

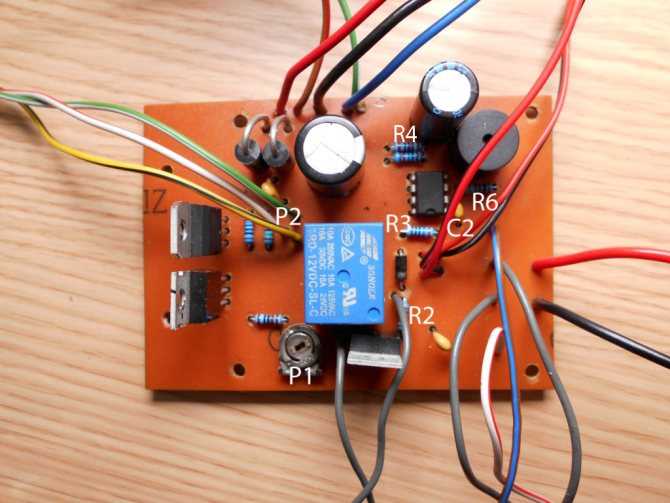

Защита блока питания от короткого замыкания.
Где возникают и почему
КЗ могут возникать во всех узлах электроустановки:
- В потребителях, при повреждении изолирующих прокладок и частей корпуса, а также при попадании воды.
- В электродвигателе. Может происходить как пробой изоляции обмоток двигателя на корпус (на землю). Иногда говорят «двигатель сгорел» собственно просто так он сгореть не может, обычно к перегоранию обмоток приводят повышенные значения токов протекающих через них, а это вызывается межвитковым замыканием. Сопротивление обмотки снижается, ток начинает расти, обмотка греется. Из-за этого разрушается изоляция. После этого очаг поражения может достичь обмоток соседних фаз, произойдет межфазное замыкание, а если часть проводников с поврежденной изоляцией касается корпуса, то это КЗ на землю (ноль).
- Обмотки трансформаторов. Происходит аналогично электродвигателям.
- Во ВРУ, в частях разъединительных устройств, автоматических выключателей, пускателей, контакторов и прочего.
- На высоковольтных линиях.
Причин возникновения межфазных замыканий очень много, начиная от загрязнения, попадания металлических деталей, инструментов, токопроводящей пыли. Отсюда следует, что попадание в распределительный шкаф посторонних предметов ведет к межфазному замыканию или на корпус. Если он заземлен, то на землю, а если не заземлен – корпус окажется под опасным потенциалом. Касание такого шкафа человеком приведет к поражению электричеством.
Сила тока междуфазного замыкания зависит от его типа и условий, давайте рассмотрим их:
Металлическое возникает, когда две токоведущие части разноименных фаз соединяются металлическим предметом, это могут быть части обрушившихся металлоконструкций, металлический инструмент, упущенный в кабельную сборку и прочее. Дуга в таком случае не возникает, металлические детали начинают привариваться к шинам, ток протекает крайне большой, он ограничен сопротивлением кабелей, обмоток трансформатора и части, перемыкающей их.
Дуговое возникает даже когда между токоведущими частями есть воздушный зазор
Может произойти даже при неосторожном измерении напряжения высоковольтным индикатором или при кратковременном перемыкании межфазного пространства. Его ток меньше, чем у металлического.
Тлеющее возникает в кабельных линиях, например при загрязнении изоляторов
Протекающий ток разогревает участок с КЗ, вариантов развития два: либо КЗ самоустранится, либо будет прогрессировать так, как описано выше.
При пробое полупроводниковых элементов, например диодного моста. Ток очень большой, как при металлическом.

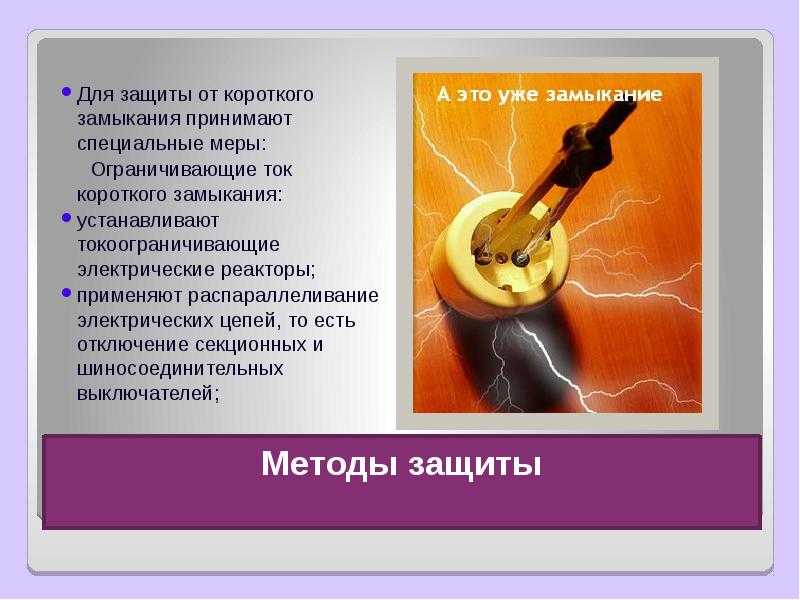

Для ограничения тока межфазного КЗ используются реакторы – электрические аппараты для ограничения ударного тока КЗ. По сути, это катушка или дроссель, который ограничивает ток КЗ своим реактивным сопротивлением. Также влияют характеристики линии: чем больше протяженность линии и чем меньше её сечение, тем меньше ток межфазного КЗ.
Короткое замыкание. Что это такое, и какие замыкания бывают
Всем привет. Я очень рад, что вы зашли на мой сайт. И сегодня, мы с вами, поговорим о том, что такое короткое замыкание и какие замыкания бывают.Короткое замыкание – это соединение (соприкосновение) двух или нескольких точек (проводников) электрической цепи с разными потенциальными значениями.
Разные потенциалы – это когда фаза и ноль в сети переменного тока, или плюс и минус в сети постоянного тока.
Теперь давайте рассмотрим, какие бывают виды короткого замыкания.
В однофазной сети может быть только два вида короткого замыкания:
1. фаза и ноль – это вид замыкания очень часто бывает в простых бытовых условиях. К примеру с наступление зимы становится холодно, и многие люди пытаются согреться с помощью электрических обогревателей.
Но мало кто обращает внимание на розетки, в которые включают эти самые обогреватели. Очень часто бывает, что розетки не рассчитаны на токи, которые потребляют обогреватели, или же часто в розетках может быть плохой контакт
Из-за этого розетки и вилочки начинают греться. В следствии длительных нагревов разрушается изоляция проводов. И в один прекрасный момент два, уже оголевших, проводника могут соприкоснуться, и получится короткое замыкание.
2. фаза и заземление – это когда фазный провод, каким-то образом начинает контактировать с заземлённым корпусом любого электрического оборудования. Будь то электрический водонагреватель, светильник, станок и так далее.
Бывает ещё такое, что корпус может быть занулённым, тогда такое замыкание можно отнести к первому случаю.

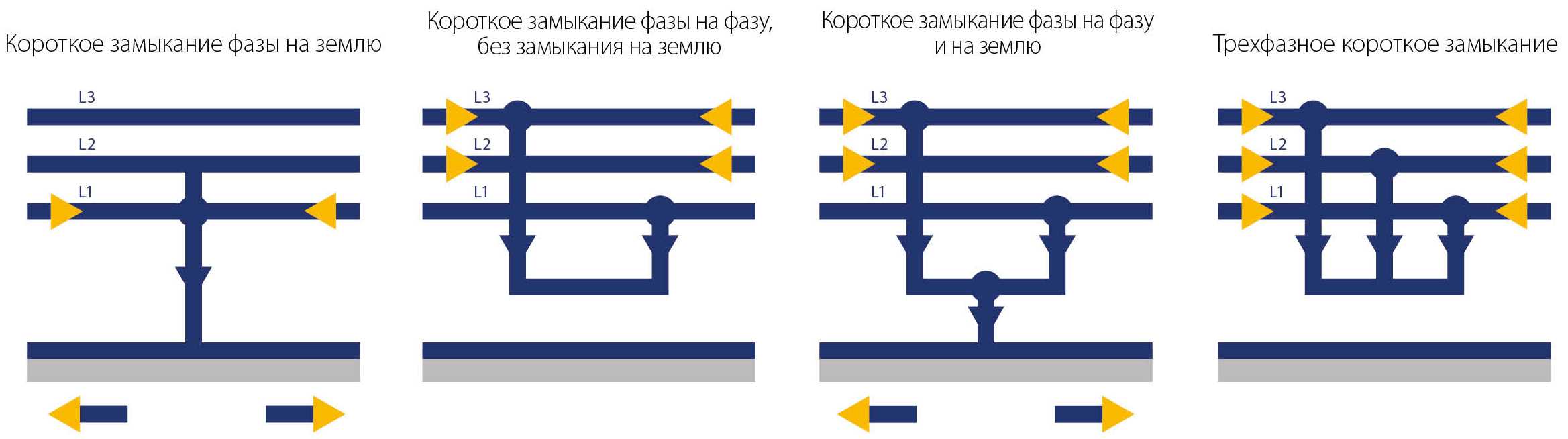

А вот в трёх фазной сети ситуаций, при которых возникает короткое замыкание, может быть намного больше:
1. однофазное замыкание – фаза и ноль. Этот вид я уже описывал выше, так что переходим к следующему.
2. двухфазное – это когда соединились между собой две фазы. Часто случается на воздушных линиях электропередач. Такое явление, наверное, видел каждый человек в своей жизни. Когда на улице сильный ветер и начинает расшатывать провода, и получает не большой салют. На промышленных предприятиях такое замыкание часто случается в силовых цепях.
3. двухфазное и земля – такое, конечно, реже бывает, но всё равно случается. Пример, когда две фазы могут соединиться между собой, и одновременно контактировать ещё и с землёй.

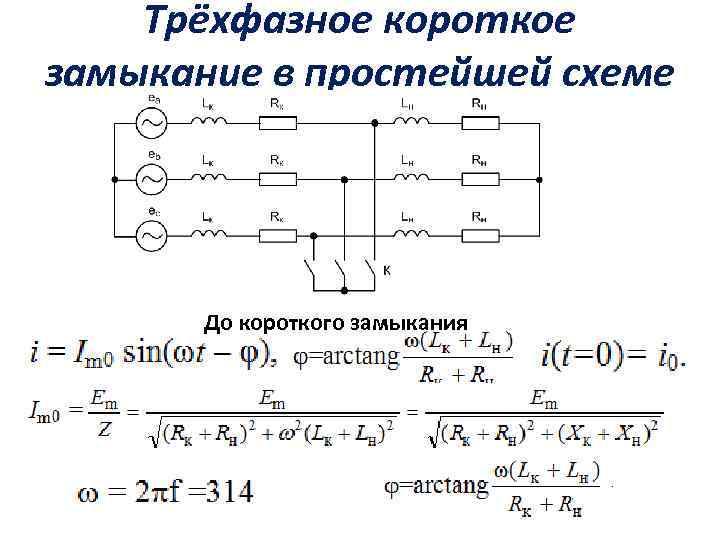

4. трёхфазное – это когда все три фазы каким-то образом замкнулись между собой. Такое замыкание получится при падении или прикосновении, какого-то токопроводящего предмета ко всем трём фазам одновременно.
Какие могут быть последствия от токов короткого замыкания.
При коротком замыкании мгновенно возрастает ток, что приводит сильному нагреву и расплавлению металлов. Брызги этого металла разлетаются во все стороны, и всё это сопровождается яркой вспышкой и огнём. Что легко может привести к пожару и к очень серьёзным последствиям.
Что происходит от короткого замыкания и как их предотвратить
КЗ можно охарактеризовать прохождением достаточно высоких показателей тока. Его высокие показатели небезопасны для всех видов объединений и электропроводов. Такое типично для лавинных накоплений результатов разъединения.
Провод может отгореть от объединений, которые самостоятельно нагреваются, впоследствии чего их распадение происходит быстрее. Как результат может загореться электрическая проводка и случится пожар.
Если в электропредохранителях будет течь ток со значениями выше обозначенных, то они перегорят и разомкнут цепочку. Но в случае если вы не избавились от разрывания, оно может повторяться ещё и ещё.
Если вы хотите увеличить срок эксплуатации и условия действия, то необходимо использовать механические переключатели. Они будут отвечать на любые повышения тока как на сильные, так и на небольшие.
При межфазном разъединении либо между периодом и грунтом механический переключатель расцепится и это называют «выбил автомат». Чтобы опять восстановить подключение напряжения нужно повторно поднять ручку механизма.
Что такое фаза и ноль в электричестве
Давайте же получим крупицу полезных знаний и разберемся, что такое фаза и ноль в электричестве. В первую очередь нас интересуют электрический ток и электрический заряд. Ежедневная рассылка с полезной информацией для студентов всех направлений — на нашем телеграм-канале. Электрический заряд — это физическая скалярная величина, которая определяет способность тел быть источником электромагнитных полей. Носителем наименьшего или элементарного электрического заряда является электрон.
Его заряд равен примерно -1,6 на 10 в минус девятнадцатой степени Кулон. Заряды условно делятся на положительные и отрицательные. Например, если мы потрем эбонитовую палочку о шерсть, она приобретет отрицательный электрический заряд избыток электронов, которые были захвачены атомами палочки при контакте с шерстью. Такую же природу имеет статическое электричество на волосах, только в этом случае заряд является положительным волосы теряют электроны.
Кстати, о том, что такое ток, напряжение и сопротивление можно дополнительно почитать в нашей отдельной статье, посвященной закону Ома. Электрический ток — это направленное движение заряженных частиц носителей заряда по проводнику.
Само движение заряженных частиц возникает под действием электромагнитного поля — одного из фундаментальных физических полей. Электрический ток может быть постоянным и переменным. При постоянном токе направление и величина тока не меняются. Переменный ток — это ток, изменяющийся во времени. Источником постоянного тока является, например, батарейка. Но именно переменный ток используется в бытовых розетках, которые стоят в наших домах. Причина в том, что переменные токи гораздо проще получать и передавать на большие расстояния.
Основным видом переменного тока является синусоидальный ток. Это такой ток, который сначала нарастает в одном направлении, достигая максимума амплитуды начинает спадать, в какой-то момент становится равным нулю и снова нарастает, но уже в другом направлении. Простейший случай электрической цепи — однофазная цепь. В ней всего три провода. По одному из проводов ток течет к потребителю пусть это будет утюг или фен , а по другому — возвращается обратно.
Третий провод в однофазной сети — земля или заземление. Провод заземления не несет нагрузки, но служит как бы предохранителем. В случае, когда что-то выходит из-под контроля, заземление помогает предотвратить удар электрическим током. По этому проводу избыток электричества отводится или «стекает» в землю. Провод, по которому ток идет к прибору, называется фазой , а провод, по которому ток возвращается — нулем.
Итак, зачем нужен ноль в электричестве? Да за тем же, что и фаза! По фазному проводу ток поступает к потребителю, а по нулевому — отводится в обратном направлении. Сеть, по которой распространяется переменный ток, является трехфазной. Она состоит из трех фазовых проводов и одного обратного. Именно по такой сети ток идет до наших квартир.
Подходя непосредственно к потребителю квартирам , ток разделяется на фазы, и каждой из фаз дается по нулю. Частота изменения направления тока в странах СНГ — 50 Гц. Провода фазы и нуля нельзя путать. Иначе можно устроить короткое замыкание в цепи.
Чтобы этого не произошло и Вы ничего не перепутали, провода приобрели разную окраску. Каким цветом фаза и ноль обозначены в электричестве? Ноль, как правило, синего или голубого цвета, а фаза — белого, черного или коричневого.
Провод заземления также имеет свой окрас — желто-зеленый. Будем просто счастливы, если для кого-то эта информация была новой и интересной. Теперь, когда вы услышите что-то про электричество, фазу, ноль и землю, вы уже будете знать, о чем идет речь. Напоследок напоминаем, если вам вдруг понадобится произвести расчет трехфазной цепи переменного тока, вы можете смело обращаться в студенческий сервис.
Где возникает и почему?
Теоретически КЗ может образоваться в любой точке сети. Этот процесс носит случайный характер, за исключением тех случаев, когда короткое замыкание вызывается принудительно, при помощи короткозамыкателя для оперативного отключения высоковольтных линий электропередач.
Короткозамыкатель КЗ-110
Непреднамеренное КЗ может возникнуть в следующих местах:
- На изоляторах, как проходных, так и опорных, используемых для токоведущих частей.
- Между фазными обмотками электрических машин и электромагнитных устройств, например, трансформаторов тока, двигателей или генераторов.
- В воздушных и кабельных линиях электропередач.
- В коммутаторах электрических цепей, например, разъединителях, рубильниках, автоматических выключателях и т.д.
- В цепях оборудования или других потребителей электроэнергии.
Причины КЗ могут быть вызваны различными условиями, перечислим наиболее распространенные электрические соединения:
- Металлический контакт межфазных напряжений с минимальным переходным сопротивлением и исключением электрической дуги.
- Дуговые замыкания. Между фазными проводниками протекают сильные токи нагрузки даже при воздушном зазоре.
- Тлеющие КЗ, как правило, возникают в силовых КЛ при разрушении или повреждении изоляции токопроводящих линий. В результате на участке сети между фазными проводниками может образоваться зона с малым сопротивлением, что приводит к перегреву изоляции.
- Пробой силовых полупроводниковых элементов, например, тиристоров.
Междуфазные замыкание высоковольтной линии: способы защиты
В цепях свыше 1000 Вольт не используют автоматических разъединителей, поскольку при размыкании коммутационной аппаратуры под нагрузкой образуется сильная дуга, для этого используют, например, масляные, вакуумные или элегазовые выключатели.
Для защиты высоковольтных сетей используются релейные схемы. Они не так сложны, как может показаться, но очень логичны. Жила высоковольтного кабеля или шина проходит через трансформатор тока, который измеряет значение тока через магнитное поле вокруг проводника. В зависимости от величины протекающего тока на выводах трансформатора тока появляется вторичный ток небольшого значения (как правило, до 5 А), который прямо пропорционален силе тока в измеряемой цепи. При междуфазном замыкании ток сильно возрастает, после чего входит в работу релейная часть схемы, подавая отключающий импульс на привод высоковольтного выключателя, вернее на обмотку электромагнита, который отключает выключатель.
В заключение хотелось бы отметить, что КЗ – это крайне опасное явление, возникшая дуга может стать причиной пожара, как и раскаленные соединители, поэтому не стоит пренебрегать средствами защиты (предохранителями и автоматами). В лучшем случае кабеля просто отгорят, если устройства защиты не сработали, в худшем это приведет к пожару и поражению электрическим током находящихся рядом людей. Надеемся, теперь вы знаете, что такое межфазное замыкание, какие причины его возникновения и последствия.
Практическая реализация ТЗНП
Сегодня токовая защита, реагирующая на возникновение нулевой последовательности, может реализовываться микропроцессорными установками и посредством реле. В большинстве случаев устаревшие реле повсеместно заменяются на более новые версии токовой защиты. Но, помимо ТЗНП настраиваются в работу дистанционные, дифференциальные защиты и прочие устройства. Чья работа основывается как на симметричных составляющих, так и на других параметрах сети.
Помимо этого, в своем классическом исполнении ТЗНП не имеет возможности определять место повреждения. То есть для нее не имеет значение, в каком месте произошел обрыв. Поэтому для определения направления, в котором ток протекает по направлению к земле, применяют направленную защиту. Такая система отстраивается не только на токах, а и на напряжении, возникающем от нулевой последовательности. Данные величины подаются с трансформаторов напряжения, включенных по системе разомкнутого треугольника.

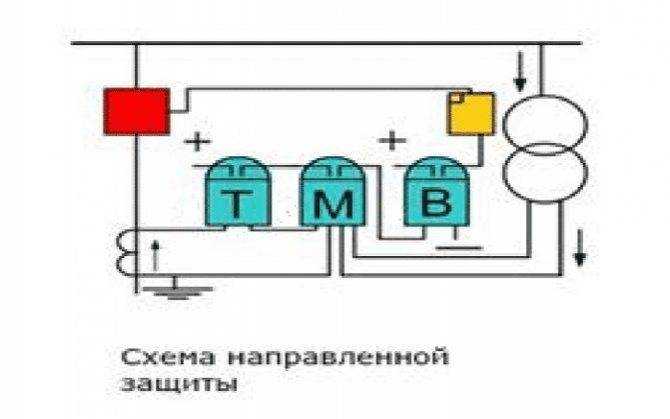

Схема работы направленной защиты
При замыкании в зоне резервирования токовой защиты к одной из обмоток реле мощности поступает напряжение, а на вторую обмотку поступает ток нулевой последовательности, используемый для токовой защиты. При условии, что вектор мощности направлен в линию, реле мощности разблокирует срабатывание токовой защиты. В противном случае, когда направление мощности указывает, что неисправность произошла на другом участке, реле мощности продолжит блокировать срабатывание токовой защиты.
Сегодня практическая реализация такой защиты выполняется посредством микропроцессорных блоков REL650 или на реле ЭПЗ-1636. Каждый, из которых уже включает в себя и токовую отсечку, и дистанционную защиту, и пусковое реле для возобновления питания.

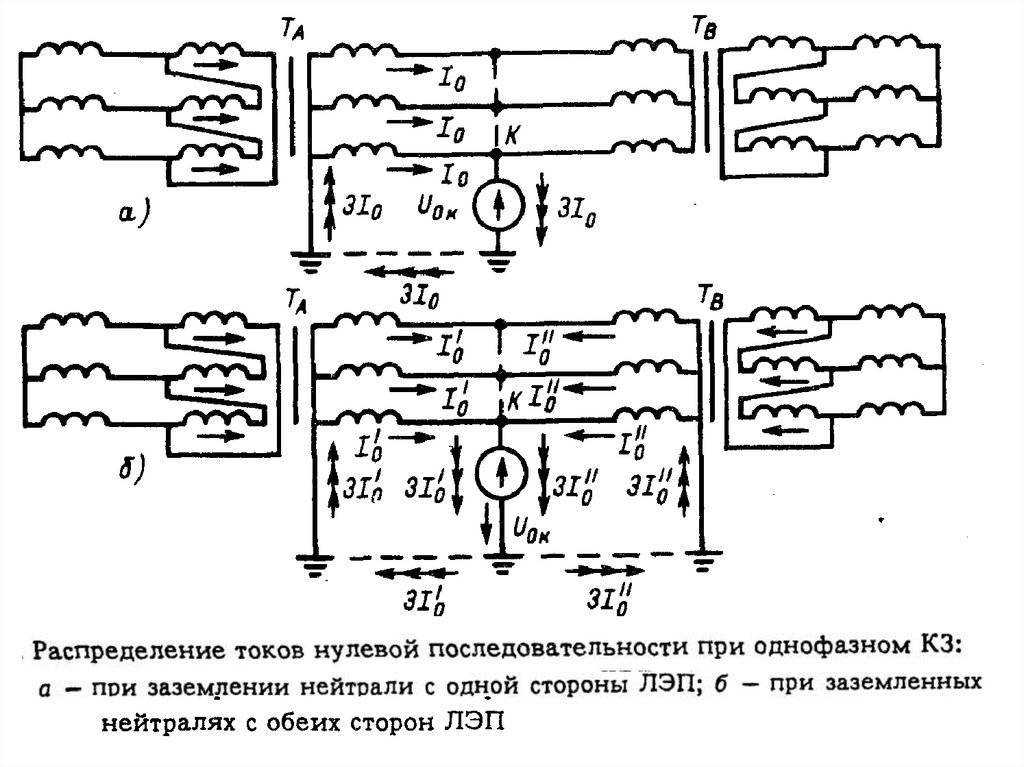

Ток нулевой последовательности это:
Сумма мгновенных значений токов трех фаз трехфазной системы Система нулевой последовательности существенно отличается от прямой иобратной тем, что отсутствует сдвиг фаз. Нулевая система токов по существу представляет три однофазныхтока, для которых три провода трехфазной цепи представляют прямой провод, а обратным проводом служитземля или четвертый (нулевой), по которому ток возвращается.
