Классификация автоматических выключателей
- однополюсные, к нему подключается только одна фаза, применяется там, где потребитель электроэнергии на 220 В;
- двухполюсные, к нему подключаются две разноименные фазы или фаза и нуль. Как только на одной из фаз возникает какая-нибудь проблема (превышение значения по току), отключаются сразу два автомата. В быту они не используются;
- трехполюсные, применяются там, где есть трехфазная система электропередачи. Например, при вводе в коттедж, многоквартирных домах;
- четырехполюсные, применяются в распределительных устройствах (РУ), для разрыва 3-х фаз и нуля, в быту не применяются.
Нюансы, которые нужно учитывать
Таблица потребления мощности различных электроприборов
Точно знать, какие бытовые приборы будут в доме или квартире, не может никто. По этой причине следует:
- повысить суммарную расчетную мощность трехфазного дифавтомата на 50 %, или применять коэффициент повышения 1,5;
- понижающий коэффициент учитывается, когда в помещении не хватает розеток для одновременного подключения техники;
- для простоты расчетов нагрузку стоит разделить на группы;
- мощные приборы стоит подключить отдельно с учетом маломощной нагрузки;
- для вычисления маломощной нагрузки мощность понадобится разделить на напряжение;
- проводка – основной фактор, на который ориентируются при выборе автоматического 3-фазного выключателя; старые алюминиевые провода выдерживают 10 А, но если их взять для розеток на 16 А, могут расплавиться;
- в бытовых условиях чаще всего применяются модели с токовым номиналом 6, 16, 25, 32 и 40 А.
Подключение трехфазного двигателя к 220 вольт через конденсатор
Чтобы эффективно использовать трехфазный электродвигатель в однофазной сети, обмотки статора нужно правильно подсоединить. Если подать напряжение всего лишь на одну обмотку статора из трех, то электродвигатель будет работать не на полную мощность, а его эффективность снизиться на треть.
Существует достаточно большое количество схем подключения трехфазного двигателя к сети 220 Вольт. Наиболее эффективная схема подсоединения трехфазного двигателя (поскольку его мощность упадёт менее всего), является способ с использованием фазосдвигающего конденсатора. Данный конденсатор подсоединяется к третьему контакту статора.
При подключении трехфазного двигателя через конденсатор практически не теряется частота вращения ротора. Этого нельзя сказать о мощности трехфазного двигателя, которая в любом случае падает при его подключении в однофазную сеть, и с этим приходится мириться.
Промокоды со скидками на светильники
Что лучше для частного дома – однофазный или трехфазный ввод?
Потребление электроэнергии в жилых домах непрерывно растет. Каждый житель нашей страны в пересчете на душу населения ежедневно потребляет количество энергии в разы большее по сравнению с данными, например пятидесятилетней давности.
В середине двадцатого века в каждом частном доме всего то и было электроприборов, что электроплита, несколько лампочек и, в лучшем случае, телевизор или радиоприемник. Сегодня бытовых электроприемников просто тьма в любом жилом помещении, и в частных домах стали все чаще выполнять трехфазные кабельные вводы. От традиционной однофазной сети многие отказываются.
Но в чем же преимущества трехфазной сети? И стоит ли безусловно отдавать ей предпочтение?
Однако следует не забывать, что при одинаковой мощности для трехфазной сети можно использовать вводной кабель существенно меньшего сечения. Причина находится буквально на поверхности: мощность, а, следовательно, и ток распределяется по трем фазам, в меньшей степени нагружая фазный провод в отдельности. Номинал вводного автоматического выключателя в трехфазной сети, соответственно, тоже будет меньшим.
Но эти преимущества не имеют существенного значения
Разве так уж важно, какое сечение у вводного кабеля и номинал у вводного автомата? Гораздо важнее тот факт, что вводной распределительный щит для трехфазной сети будет иметь большие габариты
Последнее связано с тем, что трехфазный счетчик заведомо больше любого однофазного. Вдобавок и вводной автоматический выключатель будет занимать три или четыре модуля (если нулевой проводник тоже разрывается). Трехфазные УЗО тоже отличаются повышенными габаритами, так что вводной распределительный щит на несколько ярусов для «трехфазки» — обычная картина.
В однофазной электрической сети «перекос фаз» часто становится причиной того, что потребители, подключенные к неудачной фазе, вынуждены мириться со слишком низким сетевым напряжением. Обладателям трехфазного ввода подобные проблемы неведомы, поскольку они могут подключать важные, ответственные однофазные электроприемники к той фазе, которая не подверглась просадке из-за «перекоса».
Рабочее напряжение трехфазной сети составляет 380 вольт. Это ощутимо выше привычных 220 вольт. Поэтому при работе и эксплуатации трехфазной сети необходимо больше внимания уделять электробезопасности.
С позиций норм пожарной безопасности трехфазный ввод также является более опасным, так как ток короткого замыкания при напряжении 380 вольт будет намного выше.
Таким образом, к недостаткам трехфазного ввода в частный дом можно отнести:
1. Необходимость получения разрешения и технических условий на подключение от местной энергосбытовой компании. Это дело довольно хлопотное и может потрепать нервы, а то и совсем закончиться неудачей.
Как подключить трехфазный двигатель к однофазной сети
Если вы решили самостоятельно подключить УЗО, успех и безопасность выполняемых работ будет зависеть от соблюдения вами правил безопасности:
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Установка УЗО: схемы подключения для однофазных и трехфазных сетей | Значение сопротивления резистивного элемента в основной массе нагревателей имеет прямую зависимость от значения выделения температуры. Спрашивайте, я на связи!
Выбор автомата защиты по току нагрузки
При планировании электропроводки основное задание — правильно выбрать номинал автоматического выключателя. При прохождении тока через проводник он начинает греться. Чем больший ток проходит по проводнику одного и того же сечения, тем больше выделяется тепла. Задача автоматического выключателя — отключить питание до того момента, когда потребляемый ток станет выше, чем это допустимо. Потому номинал автомата защиты должен быть меньше, чем допустимы ток проводки.
Номинал или номинальный ток автомата наносится на лицевой панели
Номиналы автоматических выключателей стандартизованы: 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и 63 А. На практике шести и десяти амперные варианты уже практически нигде не используются — техники в наших домах становится все больше и линии малого сечения не справляются с нагрузкой.
Выбор номинала
Выбирают автоматический выключатель не по нагрузке, не по мощности подключенных приборов или по току. Эти параметры учитываются при выборе сечения проводника. А выбор автомата защиты делают в зависимости от сечения проводников. Есть специальная таблица, в которой указаны допустимые токи нагрузки и рекомендованный номинал автомата защиты. Пользоваться таблицей просто: находите нужное сечение, в этой строке ищите номинал автомата защиты. Все.
| Сечение жил кабеля | Рекомендуемый номинал защитного автомата | Предельный ток срабатывания автомата | Допустимый длительный ток нагрузки | Максимальная мощность нагрузки | Область применения |
|---|---|---|---|---|---|
| 1,5 мм2 | 10 А | 16 А | 19 А | 4,1 кВт | Освещение и сигнализация |
| 2,5 мм2 | 16 А | 25 А | 27 А | 5,9 кВт | Розетки, электрический теплый пол |
| 4 мм2 | 25 А | 32 А | 38 А | 8,3 кВт | Водонагреватели, кондиционеры, стиральные и посудомоечные машины |
| 6 мм2 | 32 А | 50 А | 46 А | 10,1 кВт | Электроплиты, духовки |
| 10 мм2 | 50 А | 63 А | 70 А | 15,4 кВт | Вводы в дом, квартиру |
Как все работает
Глядя на таблицу возникает вопрос: почему номинал автомата настолько меньше предельно допустимой токовой нагрузки. Ответ в механике работы автоматического выключателя. Он отключается только тогда, когда ток в цепи на 13% превышает ток срабатывания.
Например, автомат на 10 А сработает тогда когда сила тока в цепи будет 16 А + 13% (2,08 А) = 18,08 А. То есть, остается небольшой зазор до величины допустимой нагрузки. Этот зазор необходим, чтобы обеспечить целостность изоляции.
Современная система электроснабжения дома или квартиры не обходится без автоматических выключателей
Что будет, если на провод сечением 1,5 мм2 поставить автомат на 16 А. Ведь его номинал ниже допустимого тока нагрузки? Давайте считать. Ток, при котором пакетник сработает — 25 А + 3,25 А (13%) = 28,25 А. Он выше чем допустимы длительный ток нагрузки. Да, отключаться он будет редко, но через некоторое время изоляция расплавится и проводку придется менять. Потому выбор автомата защиты лучше производить по этой таблице, а никак не по длительно допустимому току.
Выбор по нагрузке
Если линия электропитания проложена с запасом по мощности, а нагрузка на ней далека от предельной можно поставить автомат с более низким номиналом. В этом случае он будет защищать не столько линию от перегрева, сколько технику от токов КЗ.
Выбор автомата защиты по мощности нагрузки — неправильная идея
Выбор номинала автомата защиты в этом случае также можно сделать по той же таблице. Только за отправную точку берем мощность нагрузки. Но еще раз повторимся. Это в том случае, если параметры линии выдерживают намного большую нагрузку чем существует.
Разделение электропроводки на группы
Из-за использования в жилье большого количества таких электроприборов как стиральных машин, кондиционеров, бойлеров, различной аудио и видео техники возросла нагрузка на современную электропроводку. Кухонное помещение занимает первое место в доме по сосредоточению бытовых приборов – электроплита, холодильник, микроволновка, посудомойка, пароварка, электрический чайник и множество дополнительной техники, которая потребляет большое количество электроэнергии.
Например, трехфазный ввод (380 В) и чтобы избежать на нем перегрузки, все фазы должны быть равномерно распределены. В противном случае напряжение на фазных проводах будут различаться между собой в большую или меньшую сторону. В случае, когда имеется однофазное питание равное 220 В при перепадах напряжения в пределах от 150 до 280 В может привести к поломке электроприборов.
Также при такой работе происходит увеличение потребления электроэнергии у техники, которая не защищена от перепадов напряжения в сети
Поэтому очень важно грамотно распределить нагрузки по фазам
Распределение нагрузки в щетке 380 вольт в загородном доме
Для распределения нагрузки и обеспечения защиты и безопасности при эксплуатации электропроводка делится на группы. Такой способ позволит раздельно управлять подачей тока отдельных приборов или совокупностью электро потребителей. Этот метод удобен при проведении ремонтных работ, так как можно отключать нужную группу электропитания. При различных аварийных ситуациях – затопили соседи, был неудачно забит гвоздь в стену, который повредил проводку. Отключив аварийный блок, можно продолжать пользоваться остальными линиями.
Рекомендации по разделению:
Распределение по фазам при 380 вольтовом распределения автомата тов
- Крупные бытовые приборы, которые выступаю в роли мощных энергопотребителей, устанавливаются отдельно с монтажом защитного автомата в распределительном боксе. Такой техникой является электрическая плита, электрическая духовка, электрочайник, водонагревающее устройство, кондиционер, стиральная машина.
- Группа розеток, каждое помещение гостиную, спальню, детскую, кабинет рекомендуется изготовить индивидуальными блоками.
- Кухня является очень загруженной частью любого жилья, где розетки также следует сделать раздельно.
- Система освещения делается индивидуальным блоком, по возможности лучше сделать и освещение каждой комнаты по отдельности.
- Санитарный узел, который входит в пункт самых опасных помещений по системе электробезопасности, где имеется повышенная влажность, также должен быть выполнен отдельной группой.
Особенности защиты электрических двигателей в производственных условиях
Нередко при включении устройств, мощность которых превышает 100 кВт, напряжение в общей сети падает ниже минимального. При этом отключения рабочих силовых агрегатов не происходит, но количество их оборотов снижается. Когда напряжение восстанавливается до нормального уровня, мотор начинает заново набирать обороты. При этом его работа происходит в режиме перегрузки. Это называется самозапуском.
Самозапуск иногда становится причиной ложного срабатывания АВ. Это может произойти, когда до временного падения напряжения установка в течение длительного времени работала в обычном режиме, и биметаллическая пластина успела прогреться. В этом случае тепловой расцепитель иногда срабатывает раньше, чем напряжение нормализуется. Пример падения напряжения в электросети автомобиля на следующем видео:
Чтобы предотвратить отключение мощных заводских электромоторов при самозапуске, используется релейная защита, при которой в общую сеть включаются токовые трансформаторы. К их вторичным обмоткам подключаются защитные реле. Эти системы подбираются методом сложных расчетов. Приводить здесь мы их не будем, поскольку на производстве эту задачу выполняют штатные энергетики.
Как подобрать автоматический выключатель и провод для электрокотла
admin Дата: 04.02.2019
Для защиты электрических котлов от перегрузки используют автоматические выключатели. Как правильно рассчитать параметры и выбрать автоматический выключатель для электрокотла.
Автоматический выключатель для электрического котла защищает питающий кабель от тепловой перегрузки. Причиной плавления изоляции является длительный перегрев проводов, вызванный избыточным током. Это может привести к короткому замыканию.
Как правило, предохранитель устанавливается на счетчике, на провод, ведущий к защищаемому оборудованию.
Чтобы правильно выбрать проходной выключатель с автоматом нужно подобрать сечение провода, рассчитать номинальный ток электрического котла и учесть характер использования подключаемого оборудования.
Провод
Для подключения электрического котла нужно проложить выделенный кабель. Даже, если котел мощностью до 3 кВт на 220 В, не стоит включать его в сеть через обычную розетку – вы нагрузите внутренние провода электрической разводки без особой на то надобности.
Электрическое оборудование и проборы мощностью свыше 1,5 кВт рекомендуется подключать через медный провод. Медные провода более долговечны, чем алюминиевые, и при одинаковой нагрузке вам потребуется меньший диаметр сечения.
Сечение токопроводящего провода подбирается на основании номинальной мощности подключаемого оборудования и напряжения сети.
Сечение провода по мощности для 220 В будет более толстым, чем для напряжения 380 В с аналогичной мощностью электрического котла.
Расчет сечения провода можно сделать самостоятельно. Для упрощения задачи предлагаем итоговую таблицу сечения алюминиевых и медных жил.
Таблица сечения проводов
Таблица сечений проводов для подключения электрического оборудования
| Площадь сечения жилы, мм2 | Медный провод | Алюминиевый провод | ||||||
| Однофазная сеть 220 В | Трехфазная сеть 380 В | Однофазная сеть 220 В | Трехфазная сеть 380 В | |||||
| Номинальный ток, А | Мощность, кВт | Номинальный ток, А | Мощность, кВт | Номинальный ток, А | Мощность, кВт | Номинальный ток, А | Мощность, кВт | |
| 1,5 | 19 | 4,3 | 16 | 10,0 | — | — | — | — |
| 2,5 | 27 | 6,0 | 25 | 16,6 | 20 | 4,5 | 19 | 11,9 |
| 4 | 38 | 8,5 | 30 | 18,7 | 28 | 6,3 | 23 | 14,6 |
| 6 | 46 | 10,3 | 40 | 25,0 | 36 | 8,1 | 30 | 18,7 |
| 10 | 70 | 15,7 | 50 | 31,2 | 50 | 11,2 | 39 | 24,3 |
| 16 | 85 | 19,0 | 75 | 46,8 | 60 | 13,4 | 55 | 34,3 |
| 25 | 115 | 25,8 | 90 | 56,2 | 85 | 19,0 | 70 | 43,7 |
| 35 | 135 | 30,2 | 115 | 71,8 | 100 | 22,4 | 85 | 53,0 |
| 50 | 175 | 39,2 | 145 | 90,5 | 135 | 30,2 | 110 | 68,6 |
| 70 | 215 | 48,2 | 180 | 112,3 | 165 | 37,0 | 140 | 87,4 |
| 95 | 260 | 58,2 | 220 | 13,7 | 200 | 48,0 | 170 | 106,1 |
Показатель номинального тока предохранителя характеризует граничное значение электрического тока в амперах, превышение которого приведет к срабатыванию выключателя. Существуют точные формулы расчета номинального тока, которые используют специалисты. Но, как правило, достаточно приближенных расчетов, чтобы выбрать нужный предохранитель.
Упрощенные формулы расчетов номинального тока
- Для сети 220 В: I ном. = P/224 (A)
- Для сети 380 В: I ном. = P/624 (A)
Получив значение номинального тока вашего контура, выберите ближайшее значение из стандартизированного рядя номиналов автоматических выключателей: 6, 10, 16, 20, 25, 32, 40, 50 или 63 А.
Таблица сечний проводов и тока предохранителя для электрокотлов по мощностям
| Мощность электрического котла, кВт | Питание 220 В | Питание 380 В | ||||
| Сечение медного провода, мм2 | Номинальный ток, А | Ток предохранителя, А | Сечение медного провода, мм2 | Номинальный ток, А | Ток предохранителя, А | |
| 3,0 | 2 × 1,5 | 13,9 | 16 | 4 × 1,5 | 4,38 | 6 |
| 4,5 | 2 × 2,5 | 20,1 | 25 | 4 × 1,5 | 7,2 | 10 |
| 6,0 | 2 × 4,0 | 26,8 | 32 | 4 × 2,5 | 9,6 | 10 |
| 7,5 | 2 × 6,0 | 33,5 | 40 | 4 × 2,5 | 12,0 | 16 |
| 9,0 | 2 × 6,0 | 40,2 | 50 | 4 × 4,0 | 14,4 | 16 |
| 10,5 | — | — | — | 4 × 4,0 | 16,9 | 20 |
| 12,0 | — | — | — | 4 × 6,0 | 19,2 | 20 |
| 15,0 | — | — | — | 4 × 10 | 24,0 | 25 |
| 18,0 | — | — | — | 4 × 10 | 28,8 | 32 |
| 21,0 | — | — | — | 4 × 10 | 33,7 | 40 |
| 24,0 | — | — | — | 4 × 10 | 38,5 | 40 |
| 30,0 | — | — | — | 4 × 16 | 48,1 | 50 |
| 36,0 | — | — | — | 4 × 16 | 57,7 | 63 |
Критерии выбора
Осуществлять выбор автоматического выключателя по мощности для долгой и продолжительной службы своему владельцу необходимо, исходя не только от него. Также нужно отталкиваться от бренда, цены, сечения кабеля, тока, длительно допустимого проводникового заряда, суммарной мощности бытовой аппаратуры, ампеража. Обязательно следует учесть в расчет номинальное токовое значение с селективностью, заводом изготовителем. Как правило, вся необходимая информация представлена на самом агрегате маркировкой.
Бренд и цена как критерий выбора автоматического отключателя
По мощности нагрузки
Мощность нагрузки — количество потребляемой энергии всеми электроприборами, которые подключены к одной линии. Чтобы определить это число, нужно рассчитать токовую нагрузку и выбрать больший токовый номинал или равный получившемуся значению.
Следует отметить, что значение электротока однофазной сети выше в 5 раз, а в трехфазной сети в 2 раза. То есть каждый электроприбор в киловаттах нужно умножить на 5 или 2, а затем перевести в амперы. В итоге получится правильное значение. Также для этого можно воспользоваться формулой I=P/U*cos φ или специальными онлайн-софтами, которые работают как калькулятор. Нередко подобные коэффициенты представлены в таблицах в сети.
Мощность нагрузки как критерий выбора
По сечению кабеля
Сечением электрокабеля называется та площадь кабельного сечения, которая способна без нагревания выдерживать конкретную нагрузочную мощность. Это очень важный параметр, поскольку при неправильном подсчете сечения, может выйти вся силовая линия. Чтобы это подсчитать, достаточно воспользоваться специальной таблицей, где указано сечение и мощность для подключения в сеть с одной, двух и тремя фазами. Определить сечение можно также по закону Ома и суммированием максимальной мощности всего оборудования.
Обратите внимание! Как правило, для дома выбирается сечение 3*4
Важно суммировать все электроприборы, даже те, которые включаются на короткое время
По току короткого замыкания (КЗ)
Для подбора автомата по электротоку короткого замыкания, важно четко следовать правилам ПУЭ. На данный момент использовать устройство с 6 килоампер запрещено
Поэтому сегодня особенно распространены системы с 10 килоампер
Поэтому сегодня особенно распространены системы с 10 килоампер.
По длительно допустимому току проводника
Ток неотключения — важный параметр при выборе автоматического выключателя, поскольку именно от этого параметра будет зависеть безопасная работа электросети
Важно отметить, что он может работать и не отключаться в момент превышения номинального токового значения на определенное число, указанное в его технических характеристиках. То есть подбирая аппарат, нужно рассчитывать силовую линию и брать значение с запасом
Для работы автоматического выключателя в момент превышения нагрузки, нужно определенное время
Оно регулируется существующим гостом от 2010 года. К примеру, среднее время реагирования — 50 секунд
Для работы автоматического выключателя в момент превышения нагрузки, нужно определенное время. Оно регулируется существующим гостом от 2010 года. К примеру, среднее время реагирования — 50 секунд.
В целом, автоматический выключатель — оборудование, основная задача которого заключается в обеспечении безопасности электросети от сверхтока с коротким замыканием и перегрузкой. Выбрать его нужно по критерию мощности, сечению кабеля, минимально и максимально допустимому проводниковому току.
Выбор автомата по номинальному току
Рассмотренные формулы широко применяются в расчетах вводного автоматического выключателя. Применяя одну из них – I = P/209 при нагрузке Р в 1 кВт, получается сила тока для однофазной сети 1000 Вт/209 = 4,78 А. Результат можно округлить в большую сторону до 5 А, поскольку реальное напряжение в сети не всегда соответствует 220 В.
Таким образом, получилась сила тока в 5 А на 1 кВт нагрузки. То есть, устройство мощностью более 1 кВт нельзя подключать, например, в удлинитель с маркировкой 5 А, поскольку он не рассчитан на более высокие токи.
Автоматические выключатели обладают собственным номиналом по току. Исходя из этого, легко определить нагрузку, которую они способны выдержать. Для упрощения вычислений существует таблица. Автомат номиналом 6 А соответствует мощности 1,2 кВт, 8 А – 1,6 кВт, 10 А – 2 кВт, 16 А – 3,2 кВт, 20 А – 4 кВт, 25 А – 5 кВт, 32 А – 6,4 кВт, 40 А – 8 кВт, 50 А – 10 кВт, 63 А – 12,6 кВт, 80 А – 16 кВт, 100 А – 20 кВт. Исходя из этих же номиналов проводятся расчеты автомата по мощности на 380в.
Метод 5 А на 1 кВт может использоваться и для определения силы тока, возникающей в сети, когда в нее подключаются какие-либо бытовые приборы и оборудование. В расчетах нужно пользоваться максимальной потребляемой мощностью во время пиковых нагрузок. Для этого применяются технические характеристики оборудования, взятые из паспортных данных. При их отсутствии можно взять ориентировочные параметры стандартных электроприборов.
Отдельно рассчитывается группа освещения. Как правило, мощность приборов освещения оценивается в пределах 1,5-2 кВт, поэтому для них будет достаточно отдельного автомата номиналом 10 А.
Если сложить все имеющиеся мощности, получается довольно высокий суммарный показатель. Однако на практике полная мощность никогда не используется, поскольку существуют ограничения на выделяемую электрическую мощность для каждой квартиры. В современном жилом доме, при наличии электроплит, она составляет от 10 до 12 кВт. Поэтому на вводе устанавливается автомат с номинальным током 50 А. Точно так же выполняется расчет мощности трехфазных автоматов.
Полученные 12 кВт распределяются по всей квартире с учетом размещения мощных и обычных потребителей
Особое внимание следует обратить на кухню и ванную комнату, где устанавливаются электроплиты, водонагреватели, стиральные машины и другое энергоемкое оборудование. Как правило, они подводятся к отдельным автоматическим выключателям соответствующего номинала, а сечение кабелей для подключения также рассчитывается в индивидуальном порядке. Мощные бытовые агрегаты подключаются не только к автоматам, но и к устройствам защитного отключения
Часть общей мощности следует оставить для освещения и розеток, установленных в помещениях. Правильно выполненные расчеты позволят качественно смонтировать проводку и выбрать нужный выключатель. В этом случае эксплуатация оборудования будет безопасной и долговечной
Мощные бытовые агрегаты подключаются не только к автоматам, но и к устройствам защитного отключения. Часть общей мощности следует оставить для освещения и розеток, установленных в помещениях. Правильно выполненные расчеты позволят качественно смонтировать проводку и выбрать нужный выключатель. В этом случае эксплуатация оборудования будет безопасной и долговечной.
Параметры расчетов автомата
Каждый автоматический выключатель в первую очередь защищает проводку, подключенную после него. Основные расчеты данных устройств проводятся по номинальному току нагрузки. Расчеты по мощности осуществляются в том случае, когда вся длина провода рассчитана на нагрузку, в соответствии с номинальным током.
Окончательный выбор номинального тока для автомата зависит от сечения провода. Только после этого можно рассчитывать величину нагрузки. Максимальный ток, допустимый для провода с определенным сечением должен быть больше номинального тока, указанного на автомате. Таким образом, при выборе защитного устройства используется минимальное сечение провода, присутствующее в электрической сети.
Когда у потребителей возникает вопрос, какой автомат нужно поставить на 15 кВт, таблица учитывает и трехфазную электрическую сеть. Для подобных расчетов существует своя методика. В этих случаях номинальная мощность трехфазного автомата определяется как сумма мощностей всех электроприборов, планируемых к подключению через автоматический выключатель.
Например, если нагрузка каждой из трех фаз составляет 5 кВт, то величина рабочего тока определяется умножением суммы мощностей всех фаз на коэффициент 1,52. Таким образом, получается 5х3х1,52=22,8 ампера. Номинальный ток автомата должен превышать рабочий ток. В связи с этим, наиболее подходящим будет защитное устройство, номиналом 25 А. Наиболее распространенными номиналами автоматов являются 6, 10, 16, 20, 25, 32, 40, 50, 63, 80 и 100 ампер. Одновременно уточняется соответствие жил кабеля заявленным нагрузкам.
Данной методикой можно пользоваться лишь в тех случаях, когда нагрузка одинаковая на все три фазы. Если же одна из фаз потребляет больше мощности, чем все остальные, то номинал автоматического выключателя рассчитывается по мощности именно этой фазы. В этом случае используется только максимальное значение мощности, умножаемое на коэффициент 4,55. Эти расчеты позволяют выбрать автомат не только по таблице, но и по максимально точным полученным данным.
Однофазные автоматические выключатели: Как выбрать автомат, характеристики, таблица мощности
Расчет сечения кабеля — примеры расчета, таблицы, калькулятор
Кабель для электрической варочной панели: какая нужна проводка для подключения
Как определить сечение провода по диаметру: формулы и готовые таблицы
Расчет сечения провода по потребляемой мощности
Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром
Чем опасно несоответствие кабеля сетевой нагрузке?
Правильный подбор защитного автомата по мощности – очень важная задача. Неверно выбранное устройство не защитит линию от внезапного возрастания силы тока.
Но не менее важно правильно подобрать по сечению кабель электропроводки. В противном случае, если суммарная мощность превысит номинальную величину, которую способен выдерживать проводник, это приведет к значительному росту температуры последнего
В итоге изоляционный слой начнет плавиться, что может привести к возгоранию.
Чтобы более наглядно представить, чем грозит несоответствие сечения проводки суммарной мощности включенных в сеть устройств, рассмотрим такой пример.
Новые хозяева, купив квартиру в старом доме, устанавливают в ней несколько современных бытовых приборов, дающих суммарную нагрузку на цепь, равную 5 кВт. Токовый эквивалент в этом случае будет составлять около 23 А. В соответствии с этим в цепь включается защитный автомат на 25 А. Казалось бы, выбор автомата по мощности сделан верно, и сеть готова к эксплуатации. Но через некоторое время после включения приборов в доме появляется задымление с характерным запахом горелой изоляции, а через некоторое время возникает пламя. Автоматический выключатель при этом не будет отключать сеть от питания – ведь номинал тока не превышает допустимого.
Если хозяина в этот момент не окажется поблизости, расплавленная изоляция через некоторое время вызовет короткое замыкание, которое, наконец, спровоцирует срабатывание автомата, но пламя от проводки может уже распространиться по всему дому.
Чтобы вам не пришлось браться за калькулятор и самостоятельно высчитывать сечение электропроводки по формулам, приведем типовую таблицу, в которой легко найти нужное значение.

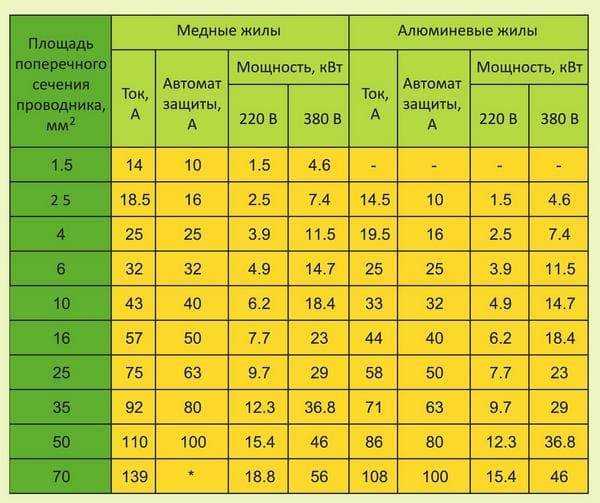

Расчет мощности автомата
Автоматический выключатель нужно выбирать таким образом, чтобы он максимально подходил по мощности к подключаемому электроприбору. Простыми словами, если вы устанавливаете электрический котел на 6 кВт, то и автомат нужно выбирать подходящей мощности.
Для этого нужно сначала узнать, а сколько же выдержит тот или иной автомат, например, на 16 или 32 Ампера. Для этого можно воспользоваться одной простой формулой и перемножить напряжение в сети на номинал автомата. Если сеть 220 Вольт, а автомат 16 Ампер, то мы умножаем 220*16 и получаем мощность, которую способен выдерживать автоматический выключатель. В данном случае это примерно 3,5 кВт.
Как видно, многое из подбора мощности автоматического выключателя связано с напряжением в сети. То есть, 220 или 380 Вольт играют очень большое значение, так как на каждую фазу нагрузка распределяется равномерно, а не на две. Для наглядности внизу будет приведена таблица, по которой можно легко рассчитать мощность автоматического выключателя.
Способы выбора
Сразу же оговоримся, что способов несколько. Но какой бы вы не выбрали, в первую очередь необходимо определить суммарную нагрузку в сети. Как рассчитать этот показатель? Для этого придется разобраться со всеми бытовыми приборами, которые устанавливаются на участок питающей сети. Чтобы не быть голословным, приведем пример такой сети, в которую обычно подключается большое количество бытовой техники. Это кухня.
Итак, на кухне обычно располагается:
- Холодильник с потребляемой мощностью 500 Вт.
- Микроволновая печь – 1 кВт.
- Электрический чайник – 1,5 кВт.
- Вытяжка – 100 Вт.
Это практически стандартный набор, который может быть чуть больше, или чуть меньше. Складывая все эти показатели, получаем суммарную мощность участка, которая равна 3,1 кВт. А вот теперь способы определения нагрузки и сам выбор автомата.
Табличный способ

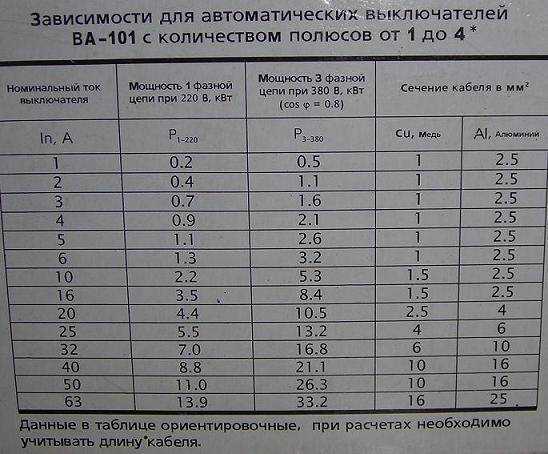

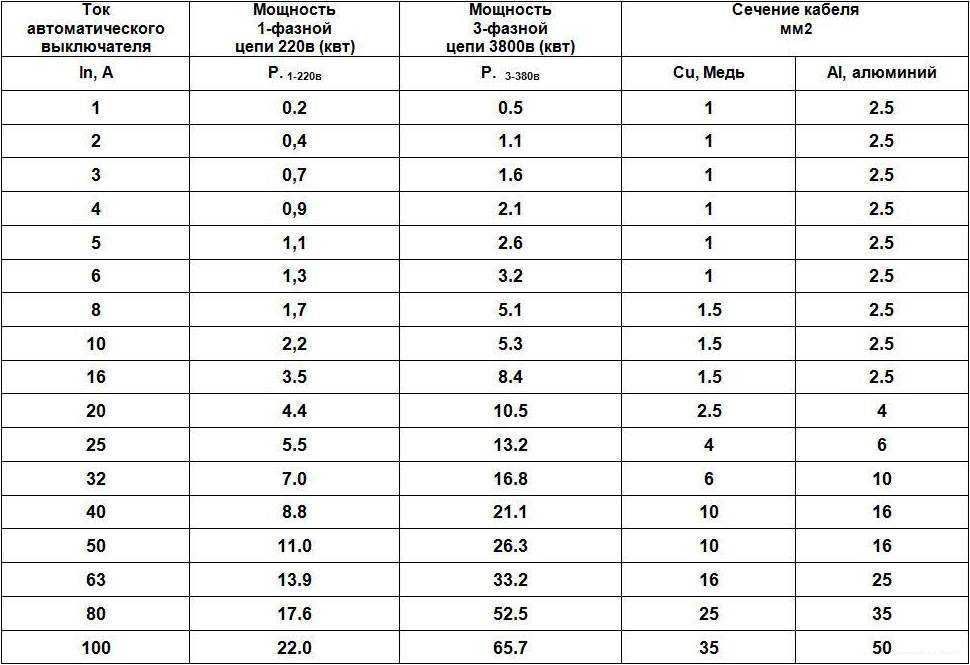

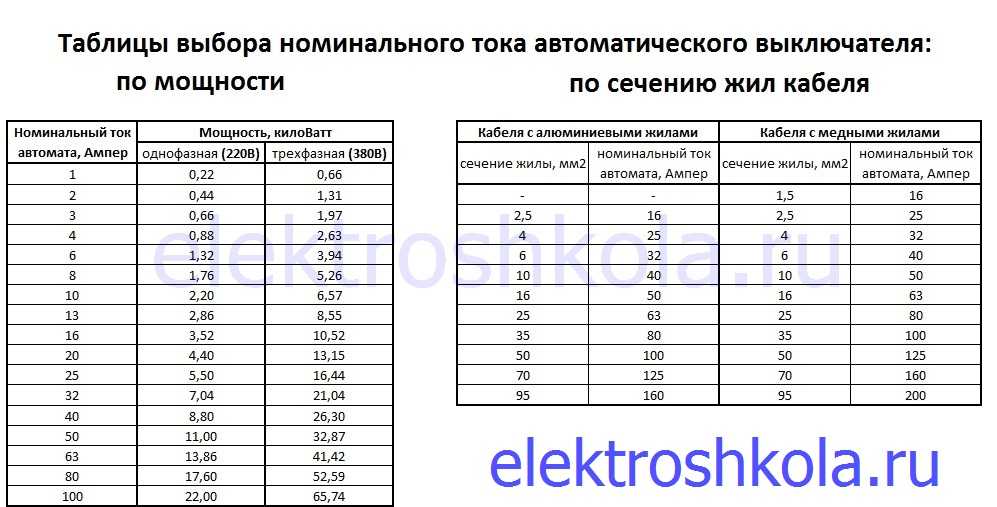

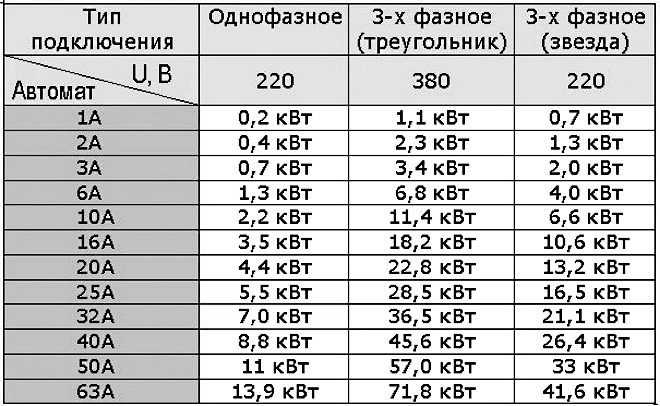

Это самый простой вариант правильно выбрать автоматический выключатель. Для этого вам потребуется таблица, в которой по суммарной показателю можно подобрать автомата (одно- или трехфазный). Вот эта таблица выбора внизу:

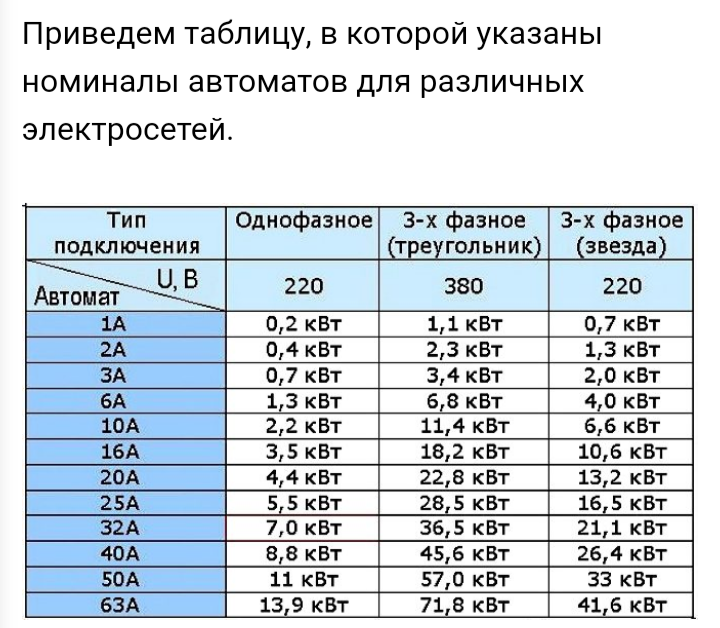

Здесь все достаточно просто
Самое важное, необходимо понимать, что расчетная суммарная мощность может оказаться не той, что в таблице. Поэтому придется расчетный показатель увеличивать до табличного
По нашему примеру видно, что потребляемая мощность участка равна 3,1 квт. Такого показателя в таблице нет, поэтому берем ближайший больший. А это 3,5 кВт, которому соответствует автомат на 16 ампер.
Графический способ
Это практически то же самое, что и табличный. Только вместо таблицы здесь используется график. Они также находятся в свободном доступе в интернете. Для примера приводим один из таковых.
На графике по горизонтали расположены автоматические выключатели с показателем токовой нагрузки, по вертикали потребляемая мощность участка сети. Чтобы определить мощность выключателя, необходимо сначала на вертикальной оси найти полученную расчетным путем потребляемую мощность, после чего от него провести горизонтальную линию до зеленого столбика, определяющего номинальный ток автомата. Вы можете самостоятельно проделать это с нашим примером, который показывает, что наш расчет и подбор был сделан правильно. То есть, такой мощности соответствует автомат с нагрузкой 16А.
