Подключение автоматов в щитке своими руками

Недопустимые ошибки при покупке

Самыми распространенными ошибками при выборе и покупке вводного автоматического выключателя являются незнание принципов его работы и выбор номинала автомата ниже или выше требуемого значения. Если выбрать автомат ниже номиналом, то возможно ложное срабатывание защиты и отключение всей квартиры из-за одного прибора. При выборе номинала выше необходимого значения, он может сработать уже после того, как изоляция проводов, либо устройства внутри электрощитка перегреются и начнут плавиться или гореть.

Также находятся «профессионалы», которые подключают вместо двухполюсника два однополюсных автомата, не зная о том, что это нарушает требования электробезопасности и ПУЭ запрещает такое подключение.

Если есть сомнения в выборе и монтаже такого прибора, стоит обратиться к профессиональному электрику и быть спокойным за правильный выбор и безопасный монтаж.

Нормы подключения автомата в щитке согласно ПУЭ

К щиткам и их установке государственные органы предъявляют требования, которые прописаны в ПУЭ и должны отвечать ГОСТу 51778-2001:

• установленный щиток должен соответствовать документации, в которой четко отражается количество автоматов и их мощность, а также класс и степень защиты;
• на крышке должен устанавливаться значок напряжения – 380В или 220В;
• фаза должна быть подключена к неподвижному контакту;
• материал изготовления – металл или пластик, покрытый негорючей краской;
• на проводах сделать маркировку с обозначением приборов, которые подключены;
• между автоматами установить перемычки из шиноприводов;
• должно быть заземление корпуса ящика. На корпусе должны быть ушки, чтобы сотрудник электронадзора смог установить необходимые пломбы.

Порядок замены автомата в щитке

Перед демонтажем старого и установкой нового автоматического выключателя потребуется подготовка следующего инструмента:

• плоскогубцев;
• отвёртки – минусовой и крестовой;
• кусачек для отрезания кабеля;
• индикаторной отвёртки;
• стриппера, чтобы очищать кабель от изоляции;
• кримпера – если используется многожильный кабель.

Предварительно щиток обесточивается, на подключении устанавливается предупреждающая табличка с надписью о запрете включения. Отсутствие напряжения проверяется с помощью индикаторной отвёртки.

Работы выполняются в такой последовательности:

• отключается и демонтируется старый автомат, новый устанавливается на ДИН-рейку, фиксируется винтами;
• протягиваются провода, концы зачищаются на длину до 1 см;
• провода вставляются в соответствующие разъёмы и затягиваются зажимы;
• подаётся напряжение и проверяется работоспособность устройства.

При установке нескольких автоматических выключателей, устройства маркируются, с обозначением принадлежности.

В процессе последующей эксплуатации, спустя некоторое время после установки (через полгода), необходимо проверить плотность зажима клемм, подтянуть контакты.

Схема подключения автоматического выключателя обозначена на корпусе, по ней можно проверить правильность подвода проводом.

Подключение автоматов при начальной стадии:

Недопустимые ошибки при покупке

Самыми распространенными ошибками при выборе и покупке вводного автоматического выключателя являются незнание принципов его работы и выбор номинала автомата ниже или выше требуемого значения. Если выбрать автомат ниже номиналом, то возможно ложное срабатывание защиты и отключение всей квартиры из-за одного прибора. При выборе номинала выше необходимого значения, он может сработать уже после того, как изоляция проводов, либо устройства внутри электрощитка перегреются и начнут плавиться или гореть.

Также находятся «профессионалы», которые подключают вместо двухполюсника два однополюсных автомата, не зная  о том, что это нарушает требования электробезопасности и ПУЭ запрещает такое подключение.

Если есть сомнения в выборе и монтаже такого прибора, стоит обратиться к профессиональному электрику и быть спокойным за правильный выбор и безопасный монтаж.

Возможности и назначение многополюсных автоматов

Установка АВ с двумя полюсами предназначена для обеспечения контроля:

• независимых линий – при неполадках происходит их одновременное выключение;
• показателей каждой из линий – при наличии неисправностей выключаются обе;
• сетей с постоянным током – причины отключения аналогичные.

Вводной прибор выключит напряжение во всей квартире или доме, если сбои появились хотя бы на одном участке. Пакетник удобен тем, что обесточивание можно выполнять вручную.

Назначение устройств

Двухполюсный автомат позволяет обесточить квартиру вручную

Для одноконтурной схемы с однофазной проводкой (заземленный ноль, нейтрали закорочены на нейтральных шинах) двухполюсник не подходит. В этом случае монтируется однополюсный переключатель.

Если невозможно реализовать подключение нескольких приборов в общую сеть, используют двухполюсник. Автомат устанавливают, поскольку на выводе трансформатора отсутствуют нейтраль и фаза. Электроток, отсекаясь на одном проводе, может остаться на другом. Двухполюсный аппарат заменяет системы дифзащиты и УЗО, что исключает затраты на приобретение дискретных приборов.

Аналогичным образом функционируют четырех- и трехфазные модели.

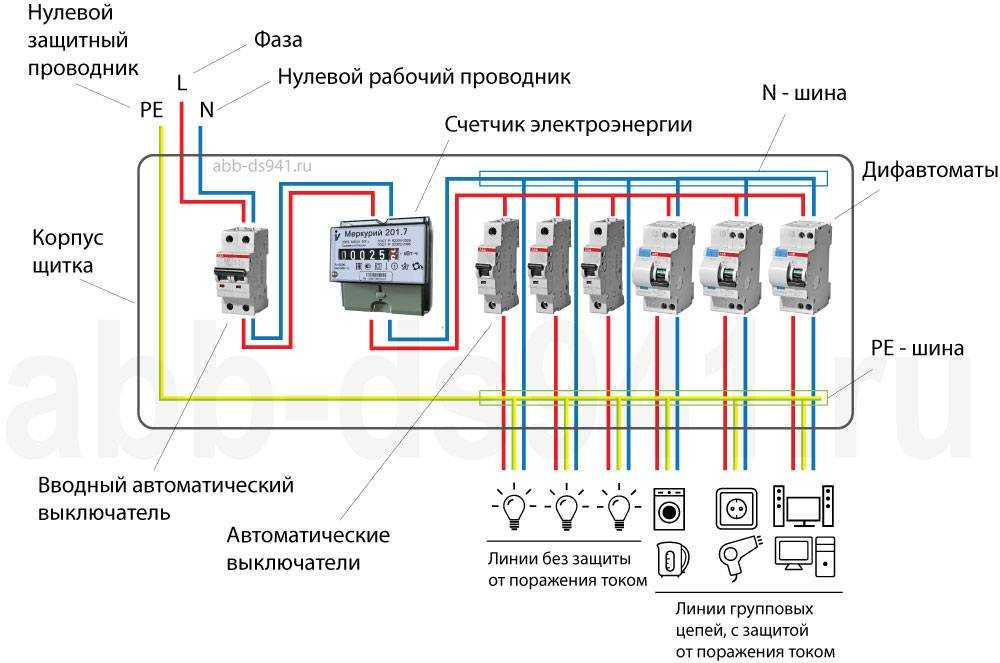

Как подключить автоматы после счетчика

В первую очередь определяют необходимое количество автовыключателей. Оптимальным вариантом будет разделение нагрузки. Один прибор используют для розеток, а второй для питания освещения.

Дорогостоящим вариантом является установка отдельного переключателя в каждой комнате. При таком способе в каждом помещении будут располагаться ящики автоматов, что не всегда вписывается в интерьер.

Желательно осуществлять монтаж автоматов для счетчика с помощью электрика, которые разбираются в различных видах счетчиков, автоматических переключателей и в схемах электрических соединений. Используя его знания можно снизить материальные затраты за оборудование электрощита, узнать возможные способы экономии энергии, улучшить питание подключенных устройств.

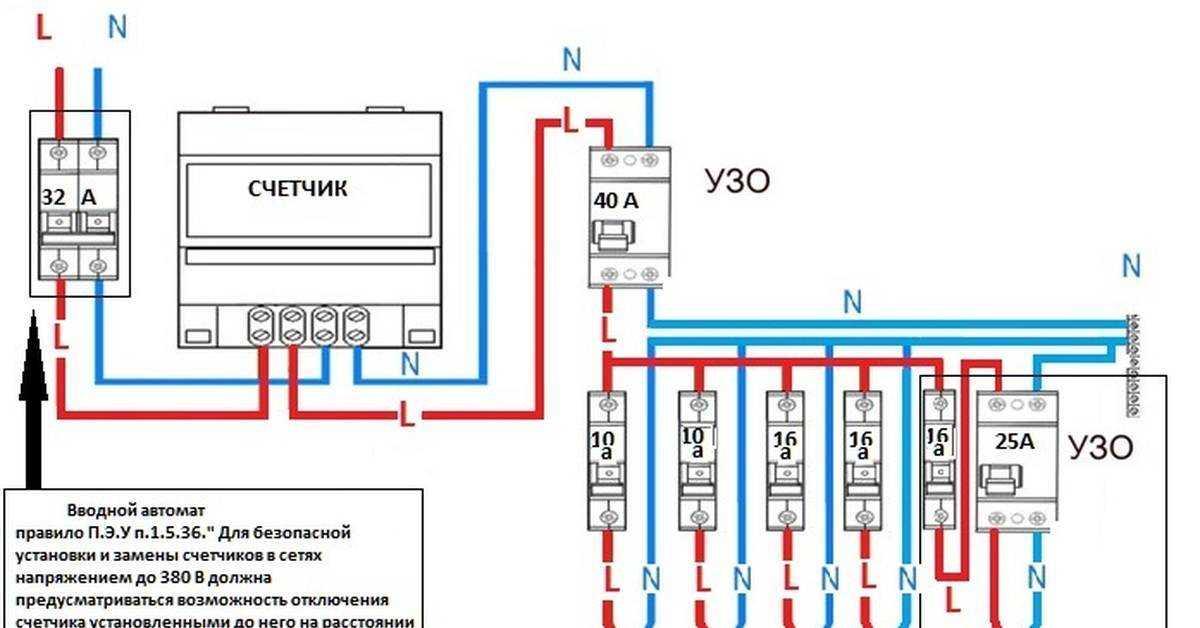

Автомат до счетчика или как правильно подключить электросчётчик в частном доме

Менял на днях проводку частично у себя в частном доме и решил сразу поменять прибор учёта электроэнергии.

Дом питается электричеством от одной фазы и элекстросчётчик купил тоже однофазный Называется счётчик СЭО-1.20Д., максимальный ток 80 ампер. Счётчик изображён на картинке. За информацией что и как делать, я пошёл в местное отделение энергосбытовой компания и там написал заявление, что я снимаю старый электросчётчик,

а значит и пломбу на нём и буду устанавливать новый электросчётчик вместо него. И тут же в кабинете работникам энергосбыта я сказал, что я хочу установить

автоматический выключатель до счётчика, т.е. на вводе электричества в дом с уличной стороны и устройство защитного отключение (УЗО) после

электрического прибора учёта. На что они мне категорически запретили ставить автомат до счётчика, несмотря на мои удивления и возмущения.

В правилах (ПУЭ), и также по технике безопасности и вообще согласно нормальной логики автоматический выключатель должен стоять на самом вводе в дом электричества 220 вольт.

Пол дня я наверно в конторе энергосбыте убеждал, доказывал, спорил.

На что они мне отвечали, типа нет у нас такой информации и что если будет стоять выключатель до счётчика, то я теоретически могу подключаться к нему и воровать электроэнергию.

Как раз на пике нашего спора, в кабинет случайно зашёл ихний главный инженер, который сказал, что автоматический выключатель не только можно, но и нужно устанавливать на вводе в дом, т.е. до электросчётцика.

Кстати такие небольшие электрощитки продаются в большом ассортименте в электромагазинах.

Это я к тому, что работники энергосбыта искуственно на пустом месте создают трудности, буквально вставляют палки в колёса людям из-за свой некомпетентности, не имея информации что и как можно и нужно делать, а может и не зная или не понимая сути вопроса.

В итоге я установил автоматический выключатель до счетчика на 50 ампер на улице прямо рядом с вводом в дом 220 вольт. На 50 ампер потому что планирую выполнять сварочные работы сварочным инверторным аппаратом, который включается в розетку естественно после счётчика и ток в сети 220 вольт при сварке возможно будет теоретически подниматься до 30-40 ампер.

Поместил этот выключатель в специальный пластмассовый щиток, купленный в магазине за 150 рублей.

А внутри дома в кладовке установил элекросчётчик и после него (УЗО) устройство защитного отключения на 32 ампера. Два эти выключателя через как бы счётчик соединяются между собой проводом ВВГ 2х10 квадратов. К сварочной розетке подходит провод 2х6 квадратов, а к остальным розеткам и освещению где-то 2х2,5 а где-то 2х1,5 квадрата.

Когда все эти работы закончил, то пригласил работника энергосбыта. Он быстренько опломбировал новый электросчётчик, заклеив липкой лентой болт закручивающий крышку счётчика и автоматический выключатель на улице, точнее электрощиток с выключателем. Он тоже наклеил эту липкую специальную ленту на корпус и крышку щитка с выключателем (смотреть на картинке).

Последствия неправильного подключения

Если неправильно подключить автомат, это может стать причиной быстрого выхода из строя прибора и короткого замыкания, приводящего к пожару. Чтобы исключить вероятность неприятных последствий, рекомендуется ознакомиться с наиболее распространенными ошибками при подключении автомата:

Питающий провод заводится снизу. По правилам ПУЭ такой вариант установки не запрещен, но электромонтажники с целью безопасности и качественной работы рекомендуют заводить неподвижный контакт сверху.
Слишком пережаты контакты фиксирующим винтом. Этого допускать нельзя, в противном случае может быть повреждена целостность изоляционного слоя и токопроводящей жилы кабеля, а также деформирован сам корпус.
Неправильно соединенные проводники

При подключении важно соблюдать строгое соответствие: фаза подключается под фазой, а ноль под нулем (при условии, что применяется двухполюсный выключатель).
С целью экономии некоторые электромонтажники устанавливают одновременно два однополюсных автомата вместо одного двухполюсного. Это запрещено, поскольку фаза и ноль должны разъединяться одновременно.
При фиксации жил в посадочное место попадают не оголенные контакты, а изоляционный материал

Провод обязательно перед подключением требуется зачистить настолько, насколько этого требует сопроводительная документация модели. Если винтом придавить изоляцию, контакт будет ослабевать, жила нагреваться. Это в будущем может стать причиной выхода из строя устройства и возгорания.
Неправильный выбор автоматического устройства. Вполне возможно, что он будет рассчитан на мощность меньше, чем она есть по факту.

Автоматические выключатели – это незаменимая вещь в современной квартире и доме, которые оснащены большим количеством дорогостоящей бытовой техники и электрических приборов. Приобретать их рекомендуется в крупных сетевых магазинах или у официальных представителей проверенных и хорошо зарекомендовавших себя производителей

При покупке важно убедиться в наличии всей требуемой сопроводительной документации

Замена пакетного выключателя на автомат

Демонтаж старого оборудования обычно вызван подгоранием контактов в домах старого образца. Подчинить такую поломку невозможно, поэтому и требуется заменить пакетный выключатель современным автоматическим аналогом.

Существует два метода, применяемых для ремонта:

1. Сгоревший переключатель демонтируется, однако провода просто перекручиваются между собой — щиток продолжает работать, но не имеет никакой защиты от перегрева.
2. Переключатель заменяется на автомат защиты.

Схема включения прибора учета не изменяется: выбранный вводный автомат подключается аналогично своему предшественнику.

Правила подключения

Для самостоятельной установки устройства защитного отключения следует придерживаться ряда правил. Наиболее важные из них следующие:

При монтаже проводки необходимо строго соблюдать схему. Провода подключаются согласно их буквенной или цветовой маркировке. В идеале на руках у монтажника должна быть схема. Устройство защитного отключения подсоединяется только после вводного автоматического выключателя

Подключение к сети без автомата недопустимо

Следует обращать внимание на технические характеристики подключаемого УЗО. Если в сети будут протекать токи в 20-25 А, то защитное устройство выбирается не менее чем на 32 А. Запрещено использовать в роли заземлителя радиаторы отопления или водяные трубы

Запрещено использовать в роли заземлителя радиаторы отопления или водяные трубы

Подобный халатный подход чреват летальным исходом для кого-нибудь из соседей. Общее правило — все электромонтажные работы проводятся со снятием напряжения за исключением случаев, при которых отключение невозможно.

Последствия неправильного подключения

Помимо этого, непрофессиональный подход к установке электрооборудования губительно сказывается на нем в процессе эксплуатации.

В случае перегрузки кабеля (ток превышает номинал), плохого соединения контактов или соединения медной и алюминиевой проводки заявят о себе в скором времени. В таком случае аварийные ситуации неизбежны. И первым их признаком будет запах горелой проводки.

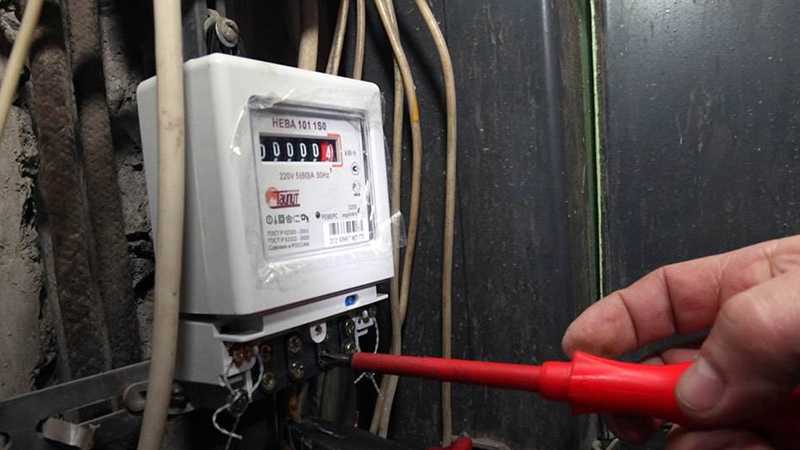

Для правильного подключения электросчетчика нужно обладать понятиями электротехники. В случае самостоятельной установки, можно ознакомиться с видео-уроками на эту тему. Однако не стоит забывать, что профессиональный подход может сберечь не только имущество, но и жизнь. Поэтому, если нет уверенности в своих возможностях, то лучше минимизировать риски.

Установка вводного автомата

Не имеет большого значения то, устанавливается ли автомат после счетчика или до него. Единственный момент состоит в том, что монтаж до электросчетчика требует обязательной опломбировки. Дополнение счетчика установленными предохранителями также необходимо.

При расположении надо учитывать, чтобы вводный проводник был проложен точно до автомата защиты и был предрасположен к следующим нагрузкам:

• осветительные приборы;
• розетки;
• количество подключаемых электроприборов;
• техническое оборудование.

Все нагрузки необходимо суммировать для выбора трёхфазного устройства ввода, который и нужен для избежания перегрева проводов.

Виды автоматических выключателей

Автоматы для электросчетчика различают по нескольким критериям:

• по виду тока в главной цепи;
• механическое или моторное управление;
• способ монтажа: автоматы могут выдвигаться, быть стационарными или втыкаться в стену;
• по виду расцепителя: они бывают магнитными, электронными, тепловыми и прочих видов;
• корпус: может состоять из отдельных частей или быть цельным, открытым или закрытым;
• величина пропускаемого тока;
• возможность расцепления цепи электричества на расстоянии;
• защита, которая срабатывает при критических показателях напряжения.

Размеры автоматов на счетчик электроэнергии могут быть разными: предназначенными для защиты электросетей в жилых помещениях или крупных промышленных зданиях. Устанавливают в квартирах переключатели, изготовленные в России и иностранного производства.

Выключатели подразделяются на:

• дифференциальные;
• автоматические;
• устройства защитного отключения. Они предохраняют от удара током и предотвращают возгорание при повреждениях электрических кабелей.

Другие варианты схемы

Если вам потребуется установить трёхклавишный выключатель и три группы светильников, соответственно в распределительную коробку придут три провода с трёх выходных контактов выключателя и три фазные жилы от осветительных приборов. Всего в коробке получится 5 скруток:

• Ноль питающей сети с нулевыми жилами розетки и светильника.
• Фаза питающей сети с фазными жилами розетки и выключателя.
• И три скрутки фазных проводов, отходящих от каждой клавиши выключателя и группы светильников.

В случае с защитным заземлением добавится ещё одна скрутка. Иногда бывает довольно проблематично уложить скрученные провода в распределительной коробке. Сейчас на рынке электротоваров можно подобрать варианты, специально предназначенные для размещения в них большого количества проводов и кабелей.

Вот так несложно подключается розетка и выключатель от одной распределительной коробки. Главное, попытайтесь разобраться в этой самой простой схеме. И тогда уже все дальнейшие электрические схемы будут вам понятны. А в результате вы получите довольно приличную экономию средств на вызове электрика-профессионала.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

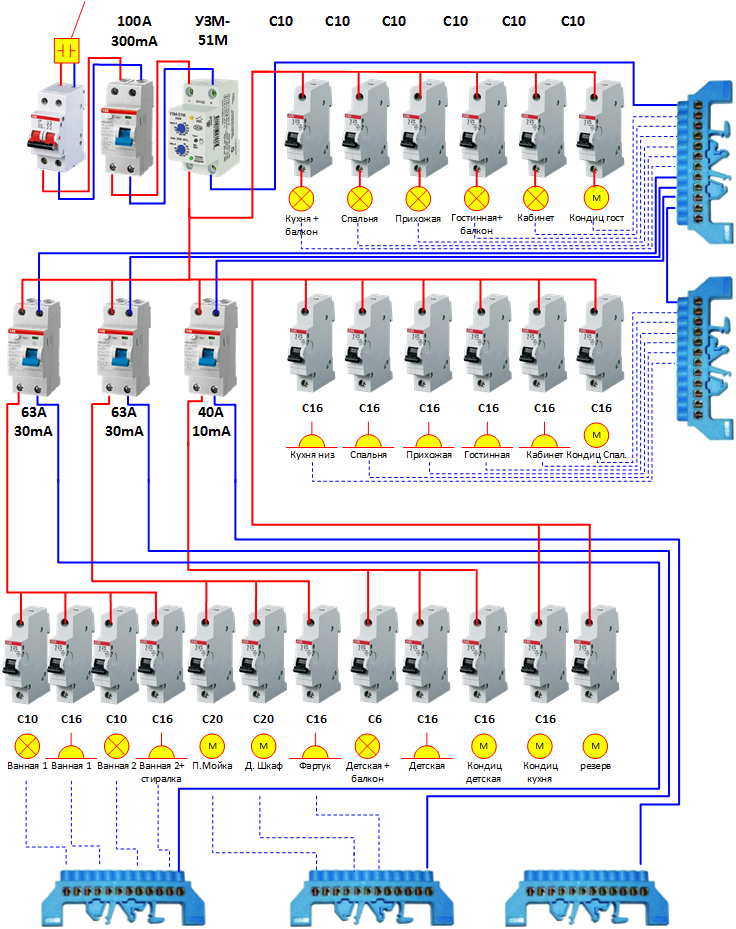

Как собрать электрощиток своими руками: выбор, установка автоматов, УЗО, фото, видео Чтобы исключить вероятность неприятных последствий, рекомендуется ознакомиться с наиболее распространенными ошибками при подключении автомата. Спрашивайте, я на связи!

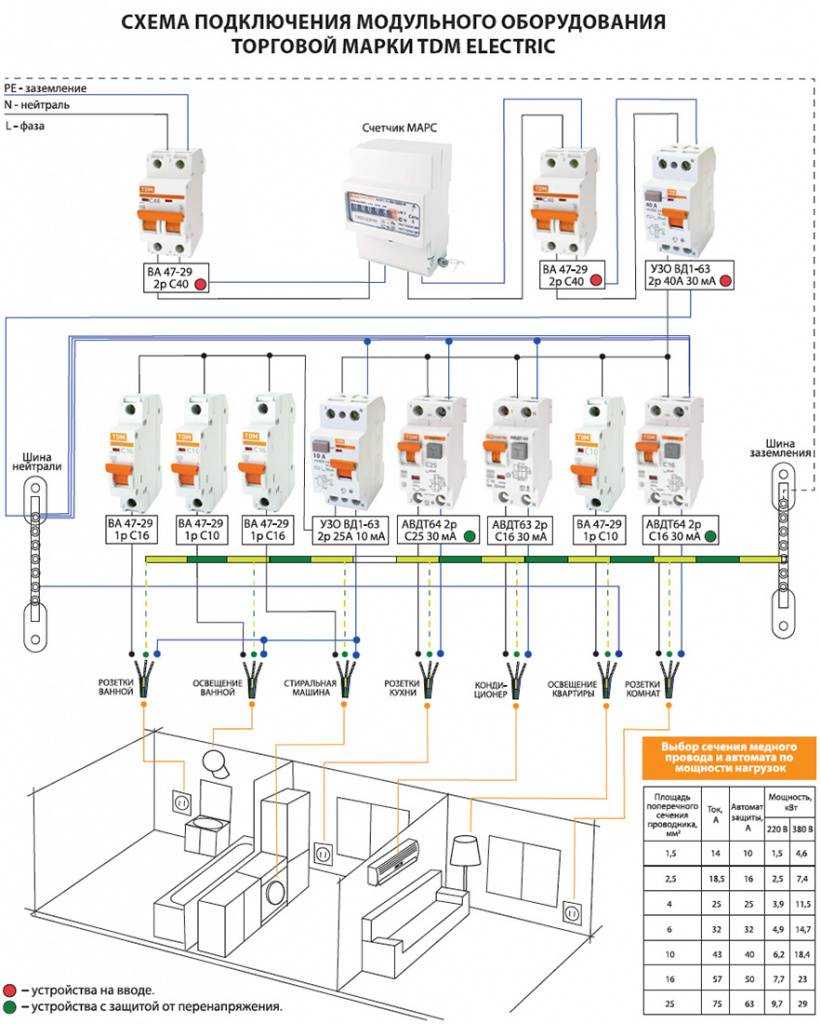

Схема проводки

Выбирая электрощиток, необходимо знать, какое количество автоматов в нем будет установлено, это определяется, исходя из схемы проводки. Пример реализации показан на картинке. Допустим, нам требуется сделать разводку с заземлением для однокомнатной квартиры, кухня которой оборудована газовой плитой.

В этом случае разводку на элетрощитке оптимально выполнить так, как показано на рисунке.

Разводка щитка для однокомнатной квартиры

Обозначения на схеме:

• L – фазовый провод;
• N – ноль;
• PE – заземление;
• A – Автомат двухполюсного типа, устанавливаемый на вводе, ток отсечки должен соответствовать допустимому значению для кабеля, подающего питание;
• B – счетчик;
• C, D, E, F – УЗО или дифавтоматы;
• G, H, I, J, K, L – однофазные автоматические выключатели;
• M1 – колодка для нулевого провода;
• M2 – колодка для заземляющего кабеля;
• OUT1-6 – выходы к проводке в квартире.

Автоматы подбираются в соответствии с максимально допустимым током для кабеля, рекомендуем воспользоваться таблицей, где указаны значения для кабеля с медными (Cu) и алюминиевыми (Al) проводами.

Площадь сечения (мм 2 )	Al, Imax (A)	Cu, Imax (A)
0,75	8,0	11,0
1,0	11,0	15,0
1,5	13,0	17,0
2,5	19,0	25
4,0	29	35
6,0	32	42

Поскольку к щитку заходит медный кабель, у которого сечение жил 6мм 2 , мы выбираем автоматический коммутатор с током отсечки 40А, поскольку это ближайший номинал к 42А.

Автомат Siemens C40A

Напомним, что автоматические защитные коммутаторы выпускаются под 6, 10, 16, 20, 25, 32, 40, 50 и 63А.

Далее на схеме у нас выполнено шесть выводов под кабель с сечением жил 2,5мм 2 (именно такой провод используется для подключения выводов OUT1-3 к автоматам в щитке). Один из них (OUT1) служит для розеток в квартире. Кухня подключается отдельно к OUT2. Вывод OUT3 предусмотрен для стиральной машины.

Видео: пошаговая инструкция по установке и подключению УЗО в щитке

Такой принцип компоновки связан с мощностью подключаемой нагрузки. Розетки на кухне выведены отдельно из тех соображений, что к ним потребуется подключать холодильник, микроволновую печь, электрочайник и т.д. Естественно, что одновременно они не будут работать, но даже в этом следует требуется сделать запас мощности не менее 3,5кВт.

Используем формулу для вычисления тока нагрузки I=S/U, где указаны:

• I – максимальный ток (А);
• S – планируемая мощность (Вт);
• U – значение напряжения сети электропитания (В).

Расчет в нашем случае будет следующим: I=3500/220=15,9 A, то есть мы будем устанавливать устройства G, H, I с током отсечки 16А (В16A).

Однофазный автомат В16А

Остальные три вывода OUT4-6 служат для подключения освещения в комнате (OUT4), кухне, санузле (OUT5) и прихожей (OUT6), к последнему может быть также подключен звонок. Для освещения используется кабель с меньшим сечением жил (1,5мм 2 ) и автоматические защитные выключатели с током отсечки 6А.

Защитное устройство B6A

Если в ванной комнате планируется установка бойлера, ему потребуется отдельная линия питания. Автомат для этой цели подбирается, исходя из потребляемой устройством мощности, формула была приведена выше.

Как выбрать двухполюсник

Чтобы подобрать хороший защитный прибор, следует ориентироваться на площадь сечения провода подключения. Для этого понадобится рассчитать величину.

Сначала следует вычислить мощность и ток оборудования на линии питания от автомата. Для тока в цепи используется формула I=P/220, где 220 – номинальное напряжение, I – ток (А), Р – мощность (Вт).

Далее выбрать тип провода, ориентируясь на таблицу.

Сила тока, А	Мощность сети, Вт	Сечение медного провода	Сечение алюминиевого провода
1	0,2	1	2,5
2	0,4	1	2,5
3	0,7	1	2,5
4	0,9	1	2,5
5	1,1	1	2,5
6	1,3	1	2,5
8	1,7	1	2,5
10	2,2	1,5	2,5
16	3,5	1,5	4
20	4,4	2,5	6

Ориентируясь на полученные данные можно выбрать автомат с учетом тепловой инерции при нагреве.

Установка защитного автомата в электрощитке своими руками

Устанавливая автомат в электрический щит, нужно ориентироваться на номинал прибора и сечение кабеля, которое определяется исходя из максимальной нагрузки проводки.

Рассчитать нагрузку также можно с помощью онлайн-калькулятора:

• обеспечить качественное подключение;
• проверить все ли клеммы затянуты;
• ориентироваться на маркировку;
• ориентироваться на ГОСТы и правила устройства электроустановок (ПУЭ);
• соблюдать электробезопасность;
• соблюдать пожарную безопасность.

В процессе установки автомата необходимо обесточить щиток и обеспечить отсутствие возможности автоматического включения электричества.

Согласно ПУЭ, при прокладке электропроводки рекомендуется избегать резких поворотов. Электрический ток, проходя по кабелям, в изгибах дает излишний нагрев. Также провода образуют заломы, которые могут провоцировать сбои.

Какие инструменты понадобятся?

Чтобы поставить автоматический выключатель, понадобятся инструменты:

• DIN-рейка;
• пассатижи;
• стриппер (инструмент для снятия изоляции);
• индикаторная отвертка;
• кусачки или кабелерез;
• обычные отвертки;
• кримпер (прибор для обжима наконечников).

Установка однополюсного автомата

Подключаются однополюсные автоматы на DIN-рейку, для этого достаточно просто защелкнуть устройство. Специалисты рекомендуют при подсоединении воспользоваться ограничителем, чтобы элементы стояли статично.

При установке однополюсного автомата в верхнюю клему должна входить фаза УЗО и устройство ввода. Из нижней клеммы должна отходить фаза защищаемой цепи.

Как установить двухполюсной автомат

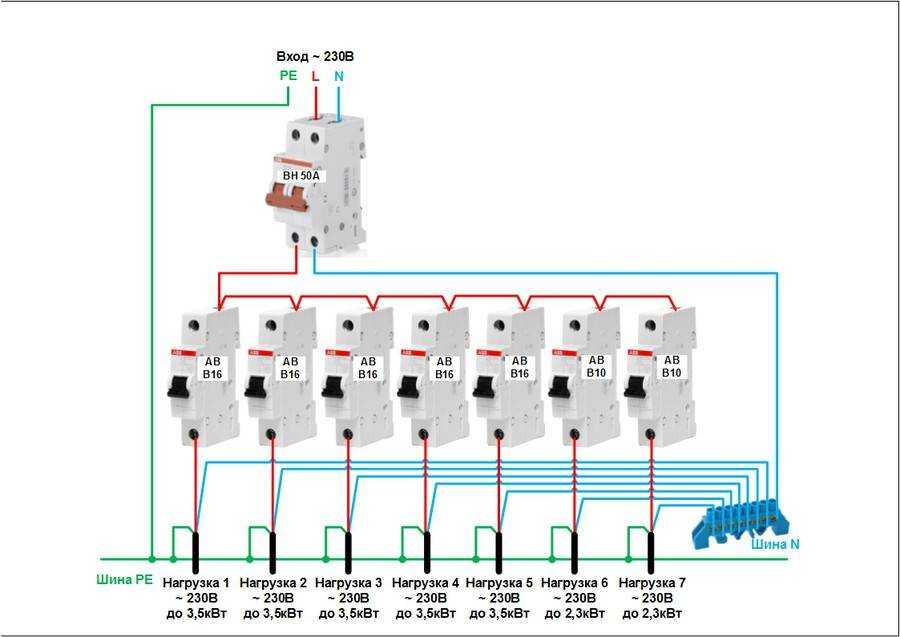

Двухполюсный автомат также должен подключаться на DIN-рейку. Если на рейке остается место, необходимо воспользоваться ограничителем.

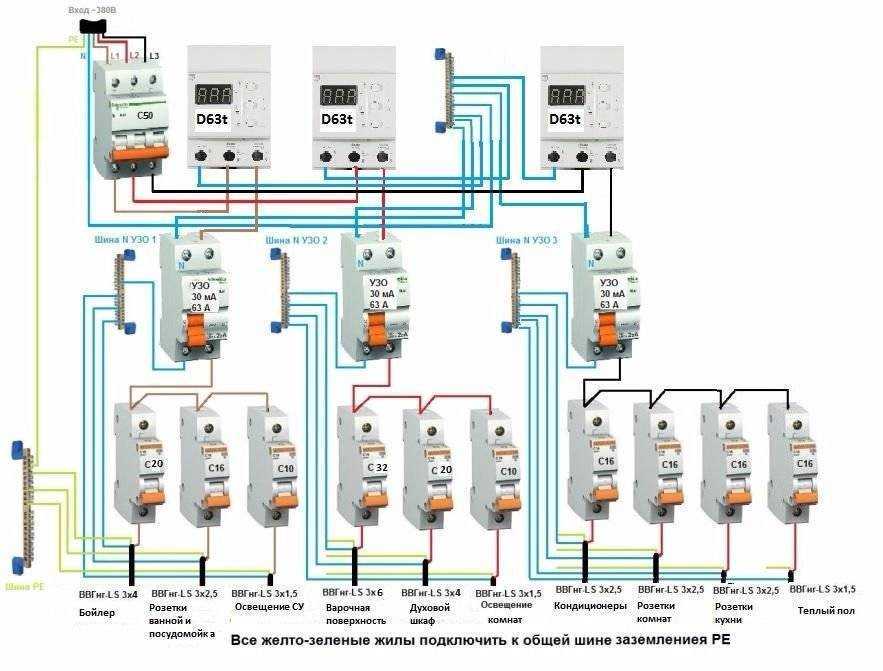

Установка трехполюсного и четырехполюсного автоматов

Для работы трехполюсного выключателя электричество через верх подается в порядке следования слева направо:

Уходят фазы в том же порядке с нижней части автоматов.

При установке четырехполюсного устройства появляется нулевая фаза. Он монтируется так же слева направо в порядке следования. Ток подается сверху, в конце ряда добавляются по одной клемме сверху и снизу, которые выполняют роль нулевого прохода.

Подсоединение проводов

Для того чтобы подсоединить автомат, необходимо рассчитать точное количество провода. Излишки потребуется срезать. При помощи стриппера удаляется изоляция на конце кабеля не менее чем 10 мм.

Для подключения кабеля с монолитной жилой дополнительных действий не требуется. Специалисты рекомендуют в целях обеспечения лучшего контакта сделать на концах U-образный загиб.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Автомат двухполюсный: установка, схема подключения В остальном можно наткнутся и на такие обозначения П переключатель, П пакетный, Г герметичный; 1-4 указанное количество полюсов; Н направление; сил. Спрашивайте, я на связи!

Можно ли ставить вводной автомат перед счетчиком

На этот вопрос ответ можно найти в правилах эксплуатации электроустановок. Где в пункте 7.1.64 сказано, что необходимо предусмотреть коммутационный прибор, который снимает напряжение с прибора учета электроэнергии.

Это необходимо при выходе его из строя или замене старого электросчетчика на новый. То есть ПУЭ предписывает устанавливать коммутационные приборы до счетчика.

В продаже имеются боксы, в которых уже произведен монтаж счетчика с автоматами. Однако следует учитывать, что ВА, если он смонтирован перед прибором учета, и электросчетчик должны быть опечатаны. Нарушение пломбы владельцем дома приведет к наложению на него штрафа.

ПУЭ не дает четких указаний, где же ставить ВА -до или после счетчика. Но для обеспечения защиты проводки дома или коттеджа от перенапряжения или других неблагоприятных факторов рекомендуется монтировать автомат до электросчетчика. Вместе с ним в боксе устанавливается грозозащита.

Читайте, как смонтировать счетчик электроэнергии.

Монтаж производится в отдельном боксе, который опечатывается контролирующей организацией. Для обеспечения надежной защиты электролинии дома или квартиры, следует устанавливать общий автомат после счетчика.
