Как определить у проводов заземление, ноль и фазу, если нет маркировки
Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.
К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.
Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.
Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.
На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.
Определение фазы с помощью индикаторной отвертки
Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.
Преимущества индикатора:
- минимальная стоимость;
- компактность;
- надежность;
- долговечность;
- автономность;
- хорошая защищенность от неблагоприятных внешних воздействий.
Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.
Определение заземления, нуля и фазы с помощью контрольной лампы
Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.
Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.
С помощью измерительного прибора
При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.
К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.
При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.
Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.
Использование светодиода
Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.
Необходимость разделения по цвету
Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет
Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно

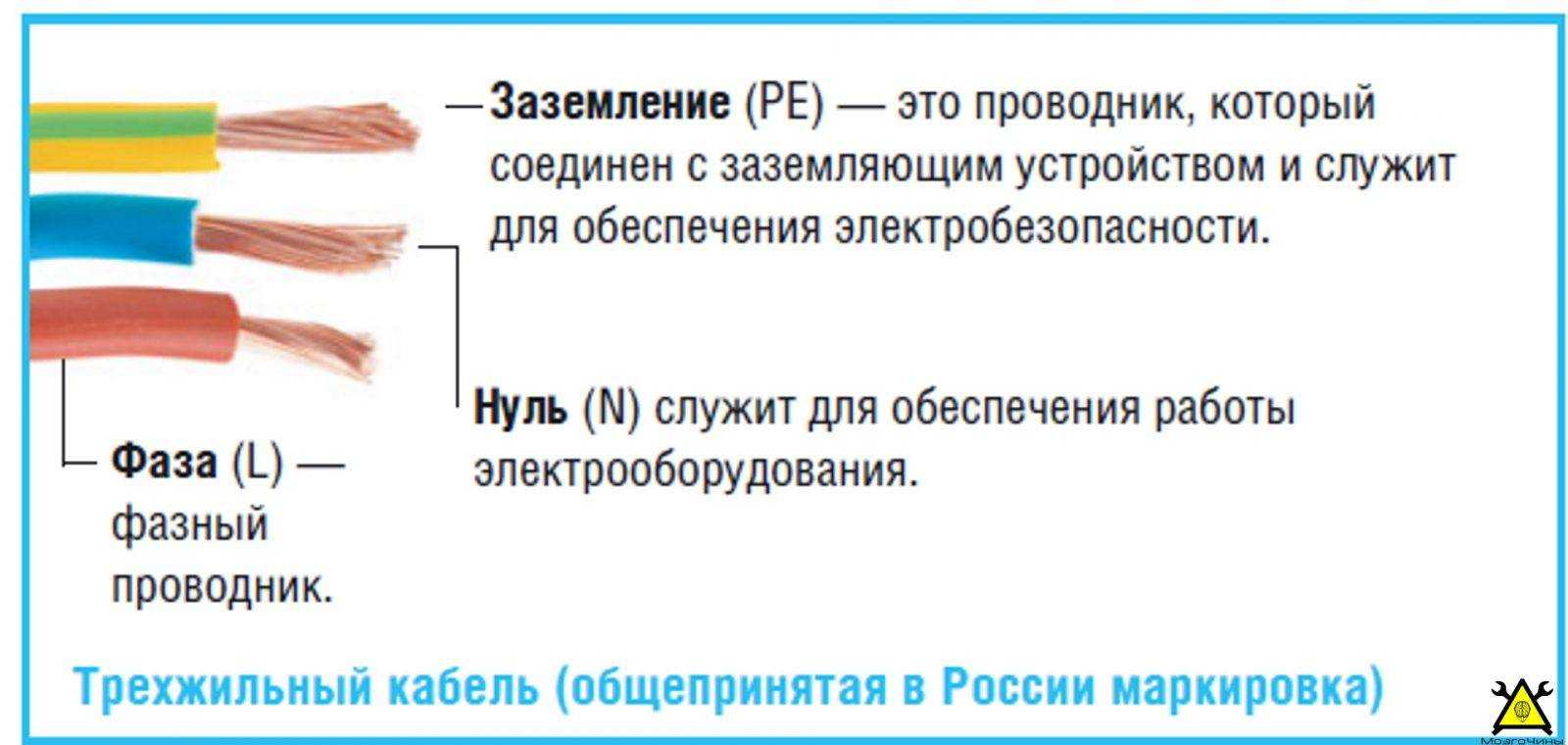

При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае, неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем — к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.
вторник, 15 марта 2011 г.
Зарядка автомобильного аккумулятора — это просто!
В первом случае АКБ уже ничем не помочь и пора его менять на новый. В остальном поможет автомобильное зарядное устройство которое можно приобрести в любом авто магазине. Обычно оно выглядит как то так :
Подготовка к зарядке
- Соединить зарядный зажим красного цвета с положительной клеммой батареи (+).
- Соединить зарядный зажим черного цвета с отрицательной клеммой батареи (-).
Примечание: Если у вас так называемая обслуживаемая батарея, то перед зарядкой необходимо проверить, что уровень электролита закрывает пластины аккумулятора. Если они открыты нужно добавить дистиллированную (только не испод крана) воду пока они не будут закрыты на 5-10 мм.
Ручная цветовая разметка
Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.
Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.
Разметка двужильных проводов
Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы. Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.
Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.
Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.
Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.
Разметка трехжильных проводов
Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».
Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.
Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.
Иные способы определения полярности
Помимо мультиметра полярность можно определить и иными способами, используя такие подручные средства, как светодиод, компьютерный вентилятор или даже сырой картофель. Имеет смысл подробно рассмотреть эти способы, чтобы домашние мастера могли при необходимости ими воспользоваться.

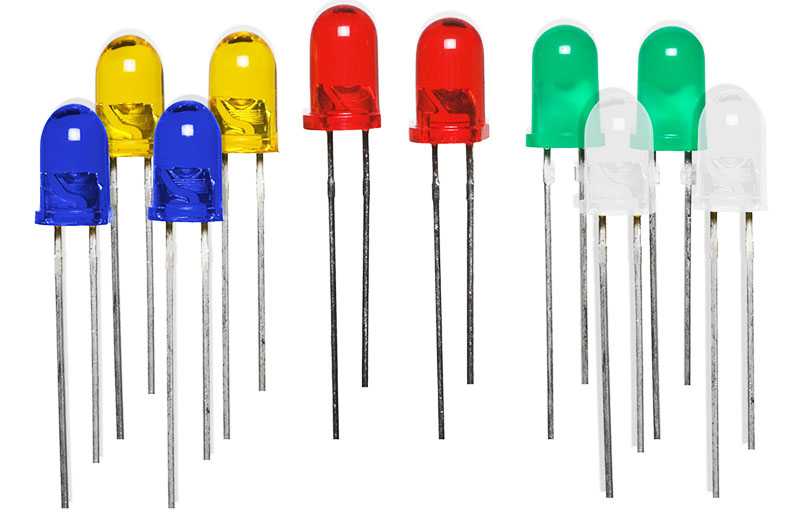

Определение полярности при помощи светодиода
Приобретая новый светодиод, можно заметить, что одна из его ножек немного длиннее другой. Именно эта длинная ножка является анодом, на который должен подаваться положительный заряд. Соответственно, на более короткую ножку (катод) нужно подать минус. При правильном подключении излучатель будет светиться. Если же коммутация будет неверной, светодиод не будет подавать признаков жизни.
ФОТО: aredi.ruЧётко видно, что одна из ножек длиннее – это и есть плюсовой анод
Компьютерный вентилятор, или кулер, и его помощь в определении полярности
Проверить соблюдение цветовой маркировки можно и при помощи кулера от компьютера. На подобном устройстве можно увидеть два провода – красный и чёрный. Иногда можно встретить кулер, имеющий третий провод жёлтого цвета. Но он идёт на датчик оборотов и для проверки полярности совершенно бесполезен.
Кулер подключается к проверяемым проводам. О том, что полярность совпала, скажут вращающиеся лопасти вентилятора. Если подключение произведено неверно, признаков жизни вентилятор не подаст.
ФОТО: kmural.ruКулер от компьютера также может помочь в определении полярности
Простейшая проверка при помощи сырого картофеля
Самый элементарный из всех существующих способов проверки полярности – сырой картофель. Чтобы воплотить его в жизнь, требуется разрезать корнеплод на две части, а к срезу приложить проверяемые жилы на расстоянии 2 мм одна от другой. Буквально через 3-5 минут вокруг одной из жил появится зеленоватое пятно. Это и будет плюс. Как видите, всё гениальное ̶ просто.
ФОТО: ruselectronic.comЗеленоватое пятнышко говорит о том, что здесь было соприкосновение с плюсовым контактом
Использование простой воды в определении полярности
Ещё один элементарный способ определения полярности – использование обычной воды. Её требуется налить в любую чашку, после чего опустить в неё провода Расстояние то же, 2 мм. Практически моментально от одного из контактов пойдут пузырьки водорода. Именно этот провод будет минусовым. В физике подобная реакция называется электролизом.
ФОТО: ruselectronic.comМинусовой контакт покрывается пузырьками водорода
Определение правильности маркировки
Цвета проводов позволяют ускорить их определение, но полагаться только на них может быть опасно, так как не исключена возможность ошибочного подключения. Перед началом любых работ необходимо удостовериться в правильной идентификации проводников с помощью измерительных приборов: мультиметра или индикаторной отвертки.
При прикосновении к фазе на отвертке загорится светодиод. Если провод двужильный, вторым проводником будет ноль. Если же провод трехжильный, потребуется прозвонить кабель тестером или мультиметром.
Для определения ноля и заземления необходимо дотронуться одним стержнем к фазе, вторым – к проводнику, который предположительно является нулевым. Если на экране тестера высветится 220 В или текущее напряжение, которое по факту может быть меньше – это ноль. Если значение сильно меньше, то проверку необходимо продолжить.
Одним стержнем нужно снова прикоснуться к фазе, вторым – к предполагаемому заземлению. Если показания ниже, чем при первом измерении, то это действительно заземление. Если выше, то провода подключены неправильно и это ноль. В этом случае нужно найти, где именно ошибка в подключении, или же двигаться дальше, запомнив этот момент, но предпочтительнее будет, конечно, первый вариант.
Меры безопасности
При любой работе с электрическим током необходимо соблюдать меры предосторожности:
- Использовать приборы только по их назначению;
- Не включать технику с поврежденными проводами и вилками, не использовать неисправные розетки;
- Не прикасаться к проводам или розеткам мокрыми руками или стоя на мокром полу. При работе в помещении с повышенной влажностью нужно использовать резиновые перчатки и коврик;
- Не сгибать провода и кабели;
- Перед началом работы стоит обесточить всю сеть;
- Если техника искрит или начинает загораться при включении, прикасаться к ней нельзя. Необходимо отключить питание через щиток;
- При возникновении любых сомнений или боязни лучше обратиться к специалисту или выбрать более безопасный вариант, например, определить полярность при помощи картофеля, а не подключения к устройству.
Если кабель уже проложен, как нанести маркировку
Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено непонятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно каким цветом фаза проложена, а где ноль и заземление.
Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.
К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.
Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.
В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету, воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.
Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.
Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!
Буквенное обозначение проводов
Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:
- L (от слова Line) – фазный провод;
- N (от слова Neutral) – нулевой провод;
- PE (от сочетания Protective Earthing) – заземление;
- “+” – положительный полюс;
- “-” – отрицательный полюс;
- М – средняя точка в цепях постоянного тока с двуполярным питанием.
Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

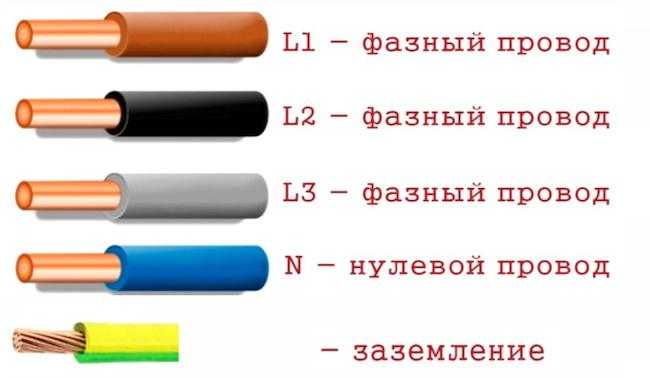

В многофазных сетях символы дополняются порядковым номером фазы:
- L1 – первая фаза;
- L2 – вторая фаза;
- L3 – третья фаза.
Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.
Отступлением от стандартов является комбинированная система обозначения фаз:
- La – первая фаза;
- Lb – вторая фаза;
- Lc – третья фаза.
В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи
Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют
Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.
Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.
Проверка правильности подключения без соблюдения маркировки
Это можно сделать при помощи нескольких основных способов, при которых обозначение окраски не играет особой роли.
Главное — электропроводка в свободном доступе, наличие нескольких инструментов для проверки назначение кабелей, изоленты, термоусадочных трубок, кембрики.
С помощью мультиметра
Если в сетях постоянного тока с двумя проводами сразу понятно, что красный цвет это плюс, то если в сети встречается трехжильный провод, необходимо проводить дополнительную проверку.
Мультиметр нужен для проверки кабелей с тремя проводами. Перед применением устройства внимательно изучите его инструкцию — проверьте правильность подключения щупов, переведите в аппарат в режим постоянного напряжения. При использовании аппарата, в котором можно применить ручные настройки, используйте их, если в этом есть необходимость.
После этого прикоснитесь щупами к проверяемым контактам и следите за показаниями на экране.
Вы поймете, что полюса перепутаны.
Использование светодиода
Для проверки сети с постоянным напряжением можно задействовать светодиод. Для этого найдите или приобретите светодиод нужного размера.
Свечение зависит от качества светодиода.
Если такой отвертки или тестера под рукой нет, обычный светодиод станет решением проблемы.
Буквенное обозначение проводов
Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:
- L (от слова Line) — фазный провод;
- N (от слова Neutral) — нулевой провод;
- PE (от сочетания Protective Earthing) — заземление;
- “+” — положительный полюс;
- “-” — отрицательный полюс;
- М — средняя точка в цепях постоянного тока с двуполярным питанием.
Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.
В многофазных сетях символы дополняются порядковым номером фазы:
- L1 — первая фаза;
- L2 — вторая фаза;
- L3 — третья фаза.
Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.
Отступлением от стандартов является комбинированная система обозначения фаз:
- La — первая фаза;
- Lb — вторая фаза;
- Lc — третья фаза.
В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи
Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют
Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки. Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.
КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ
Итак, начнем по порядку:
ОПРЕДЕЛЕНИЕ ФАЗЫ
Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

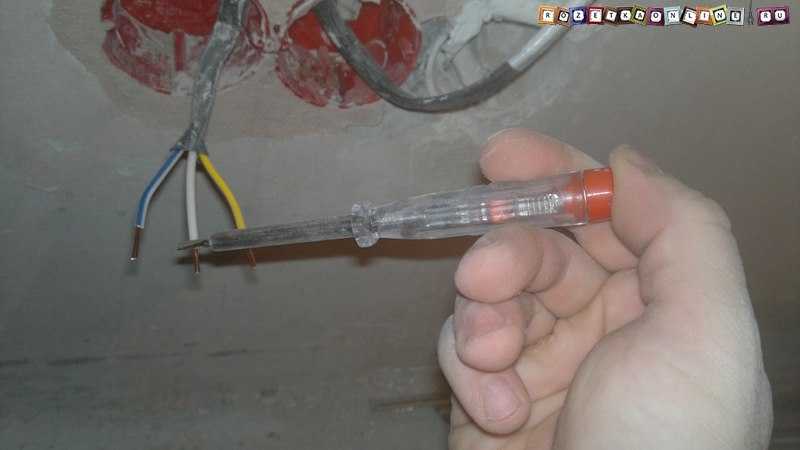

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ
Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.
Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.
Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.
ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ
Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы
Способ неоднозначный, но действенный, требующий особой осторожности

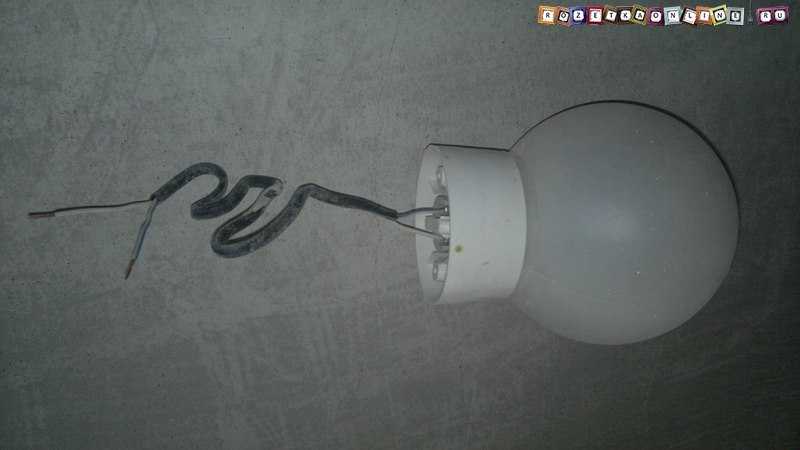

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.
Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.
Определить фазу и ноль из двух проводов
В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.
Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.
Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

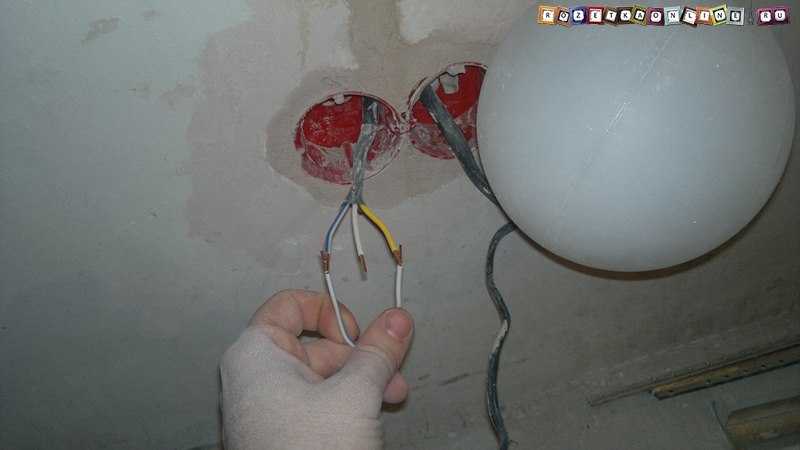

Найти фазу, ноль и заземление из трех проводов:
В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.
Действуем методом исключения:

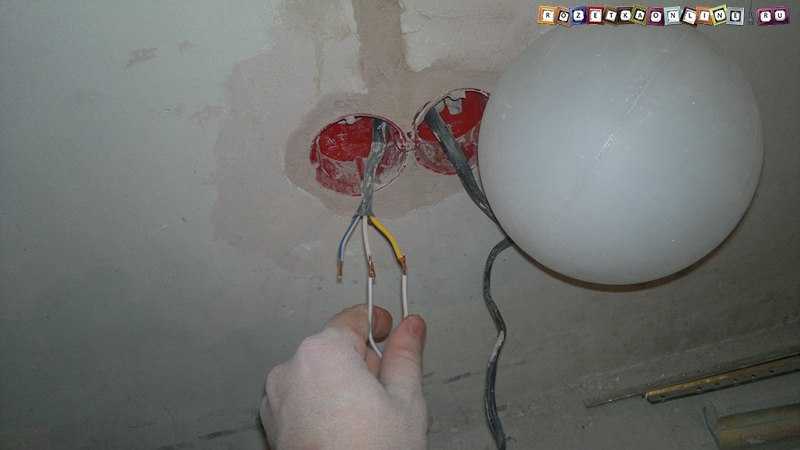

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.
После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

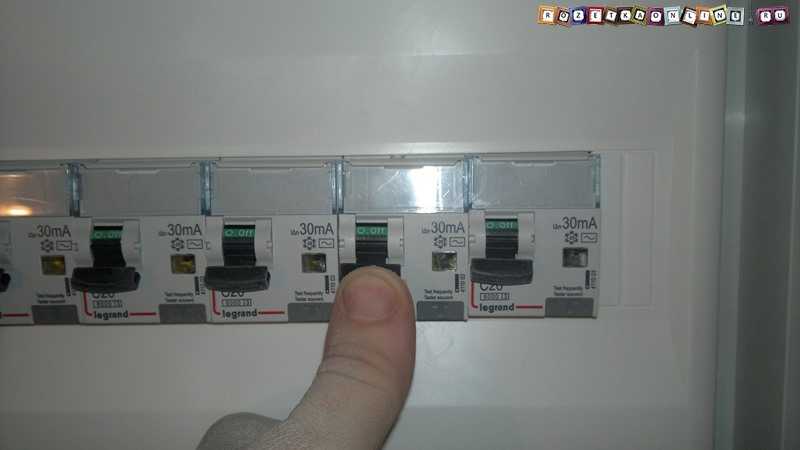

— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.
— Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.
— Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.
Маркирование проводов для электросетей 3-фазного и постоянного тока
- Желтая – для А-фазы,
- Зеленая – для В-фазы,
- Красная – для С-фазы.
Что касается энергосетей постоянного тока, то они характеризуются наличием всего лишь двух шин, минус-отрицательной и плюс-положительной, которые маркируются синим и красным цветом соответственно. Средний М-провод обычно окрашен в синий или голубой цвет. Нулевой и токопроводящие провода в таких электросетях принципиально отсутствуют. Если двухпроводниковая сеть создается из ответвления от 3-проводной цепи постоянного тока, то ее проводники маркируются аналогично цветовой раскраске жил «материнской» сети.
Правила маркировки токоведущих частей согласно ПУЭ
Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.
Маркировка по цвету
Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.
Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.
- Итак:
- Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
- Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.
Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять
Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.
Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.
Буквенная маркировка проводов
Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.
- Итак:
- Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».
Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.
Для чего нужна цветовая маркировка проводов и кабелей
Цвет кабеля или провода четко показывает, к какой группе они относятся. Разные цвета проводов, применяемые в электрике, помогли решить проблему с неправильным подключением, предупредить короткие замыкания, неверное заземление.
Для электрика цвета жил упрощают работу – не приходится долго искать провод, который нужно подключить к цепи.
При ремонте старой электропроводки дома применяется цветовая маркировка электрических проводов, обозначение с помощью букв и цифр. Правильно проведенный монтаж обеспечивает надежность подключения оборудования к созданной сети, снижает риск выхода его из строя из-за скачков напряжения, коротких замыканий.
