Дюбель-хомут и другие популярные способы крепления кабеля

Крепление кабеля в штробе

При скрытой прокладке в негорючих основаниях кабеля укладывают в специальную канавку, прорубленную в стене. Эти канавки называют штробами, а процесс — штроблением или штробированием. Чтобы кабель в этой канавке держался и не вываливался, его надо каким-то образом зафиксировать. Есть несколько способов фиксации:

• Развести строительный гипс и его «лепешками» фиксировать провода к стенкам сделанного углубления. Способ подходит для небольшого числа проводников с не очень жесткой изоляцией. Во время работы замешивать надо небольшое количество гипса так как он очень быстро «схватывается».

• Использовать дюбель-стяжку. Установка крепежа происходит до прокладки кабеля. Неплохой способ, но требуется много времени. Особенно при установке в бетонные стены или плиты перекрытия. Второй недостаток — при большой протяженности трасс набегает значительная сумма на сам крепеж.

• Если надо сэкономить, берут просто дюбель или гвоздь — в зависимости от типа основания, пробивают им посередине кусок телефонной «лапши», накручивают провод. Установка крепежа как в предыдущем случае — до начала прокладки проводников.

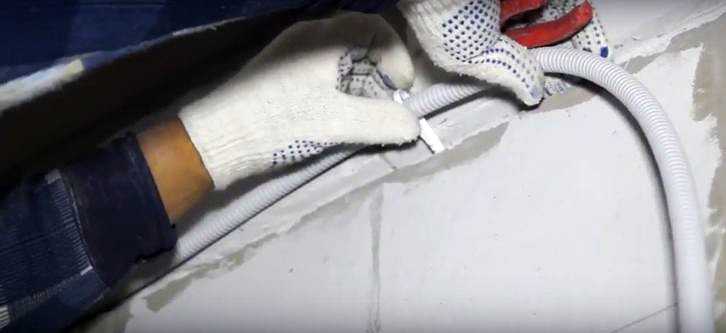

• Для быстрого крепления кабеля в штробе можно использовать куски гофорошланга. Отрезают кусок чуть длиннее ширины штробы, сжав шланг, устанавливают его в штробу. Он хорошо держит кабеля за счет силы упругости, очень сильно экономит время. По мере нанесения штукатурки, такие «держатели» для кабеля можно вынимать.

Особенности горючих оснований

Если скрытую проводку делают в горючих стенах — деревянных, каркасных и т.п. — по требованиям пожарной безопасности, их необходимо прокладывать в негорючей защитной оболочке. Негорючая оболочка — это или гофрошланги из неподдерживающих горение пластиков, или цельнометаллические короба. При использовании гофрошлангов способ крепления такой же, как при фиксации кабеля. Разница — в диаметрах необходимого крепежа.

Для крепления гофошлангов можно использовать любые подходящие по размерам фиксаторы

При использовании металлических коробов, их закрепляют в стене, а затем в лотки укладывают кабели. Такой способ чаще используют в каркасном домостроении, потому что шбробление каналов в деревянных стенах значительно снижает их теплоизолирующие свойства. К тому же деревянный дом постоянно меняет свои размеры и жестко закрепленные короба могут стать проблемой. При прокладке проводки в деревянных домах чаще используют открытую прокладку в кабель-каналах или делают ретро-проводку.

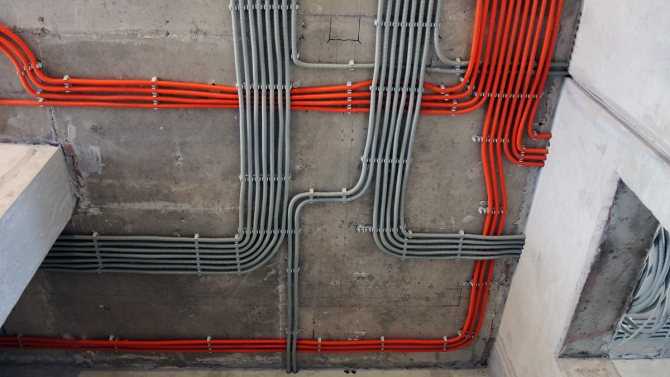

Большие пучки проводов

Часто при разводке электропроводки требуется проложить большой количество кабелей. Чтобы минимизировать время на крепление больших пучков проводов можно:

• Разбить их на пучки по 3-4 штуки и фиксировать стяжками, дюбель-стяжками и т.д. Метод неплохой, но штробы должны быть глубокими что невозможно при малой толщине стен (проблема панельных домов).

• Сделать неглубокую и широкую штробу, в которой «в один слой» разместить проводники, закрепив их при помощи алюминиевой перфорированной ленты. Эти ленты используются при устройстве подвесных конструкций из гипсокартона, стоят недорого.

Также можно использовать комбинацию этих методов. При использовании ленты ее крепят по краям. За счет своей жесткости она хорошо удерживает даже жесткие проводники или гофрированные оболочки. При необходимости можно установить крепеж и между кабелями, но надо следить за тем, чтобы не повредить изоляцию.

Виды и выбор дюбель-хомутов

Крепежные элементы из пластика

Рассмотрим, какие основные виды пластиковых дюбель-хомутов в зависимости от их конструкции применяют при монтаже проводных магистралей и трубопроводов:

1. Анкерный хомут – простейшее изделие, предназначенное для прокладки тонких проводов по монтажной панели. Напоминает обычный тонкий пластиковый хомутик, но в отличие от него оснащается анкерным элементом, при помощи которого крепится в отверстие в монтажной панели. Не годится для крепежа в сплошном основании, поскольку его анкерный элемент работает по принципу защелки, раскрывающейся в открытом пространстве после прохода сквозь панель.

Простейший хомут анкерного типа, используемый для прокладки нетолстых проводов

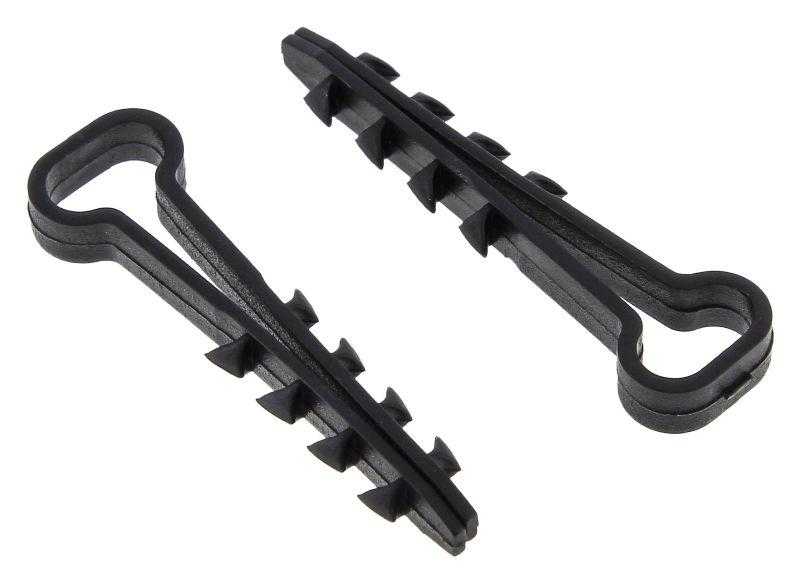

1. Дюбель-хомут скоба – наиболее часто используемый среди данного типа крепежей. Представляет собой пластиковую скобу с зубцами с каждой из сторон, которая при совмещении концов превращается в петлю. Популярность такого изделия обусловлена его простотой и удобством монтажа, дешевизной, а также универсальностью – с его помощью можно закрепить и провода, и трубы различных диаметров.

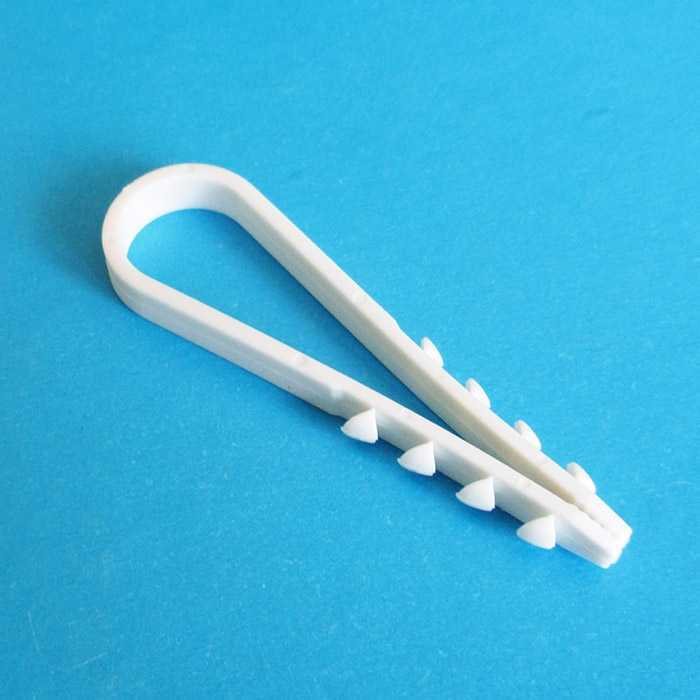

Популярный дюбель-хомут скоба очень прост в монтаже и универсален

1. Дюбель-хомут распорного типа или так называемый вертолет. Такой крепеж также рассчитан на крепление как проводов, так и труб, при этом способен выдержать более существенную нагрузку в сравнении с предыдущими вариантами – обычно до 8кг. Являет собой штампованную конструкцию в виде креста, отдаленно напоминающую вертолет (отсюда и получил свое название), с петлей и распорным стержнем, а также двумя разъединенными частями, которые собираются в анкерный элемент. Это более дорогостоящий, но и существенно более надежный тип крепежей.

Крепеж распорного типа способен выдержать значительную нагрузку

В продаже имеются и другие виды дюбель-хомутов, однако встречаются они реже и стоят, как правило, дороже.

Что касается материалов, из которых изготавливают вышеперечисленные крепежные элементы, их может быть три вида:

Нейлоновые изделия. Такие крепежи наиболее популярны, поскольку отличаются повышенной прочностью. При этом они достаточно гибки и, кроме того, остаются такими даже при отрицательных температурах, что делает возможным монтаж с их помощью в зимнее время года.

Минусом нейлоновых дюбелей служит значительная потеря механических свойств при температурах выше 85 градусов, поэтому их не рекомендуется использовать при монтаже горячих магистралей, например трубопроводов отопления.

• Крепежи из полипропилена. Прочные, но довольно твердые и не пластичные изделия. Такие хомуты боятся прямых солнечных лучей, по этой причине предназначены только для прокладки внутри зданий.
• Полиэтиленовые дюбель хомуты. Самый бюджетный вариант, отличающийся невысокой прочностью и снижением механических свойств с течением времени. Кроме того, также чувствителен к ультрафиолету.

Металлические крепежи

Более прочные металлические дюбель-хомуты используют для крепления тяжелых трубопроводов и толстых кабелей, а также при креплении в плотные основания из кирпича и бетона. В большинстве случаев такие изделия изготавливают из оцинкованной стали, реже – в условиях высокой влажности или при воздействии химических сред – из латуни.

Существуют следующие виды крепежных изделий из металла:

1. Дюбель-хомут клоп. Представляет собой комбинацию металлического дюбеля и однолапковой скобы, которая прижимает трубу или кабель к основанию при ввинчивании дюбеля. Предназначен для крепления магистралей диаметром до 38мм и массой на один крепеж до 10кг.

Простой в конструкции и монтаже, но надежный дюбель-хомут скоба

1. Дюбель-хомут с навинчивающимся хомутом из двух скоб. Наиболее популярное решение при прокладке немассивных трубопроводов большого диаметра, например дымохода или пластиковой трубы канализации. Зачастую реализуется с резиновой прокладкой.

Металлический дюбель с навинчивающимся хомутом подойдет для бытовых трубопроводов большого диаметра

1. Крепеж с лентой. Доступен как с пластиковой или стеклопластиковой лентой, так и с лентой из проволоки. Второй тип изделий выбирают для прокладки горячих магистралей. Дюбель-хомуты с лентой довольно универсальны и подходят для крепления практически любых коммуникаций массой на один крепеж до 15кг.

Дюбель-хомут с лентой – альтернативный вариант для крепления

Схема подключения

Для того чтобы вся ваша система электроснабжения исправно работала, — вам необходимо безошибочно все скоммутировать и подключить, иначе короткого замыкания и повреждения оборудования не избежать.

Ниже мы приведем примеры схем, из которых понятно, как будет скоммутирована ваша электропроводка.

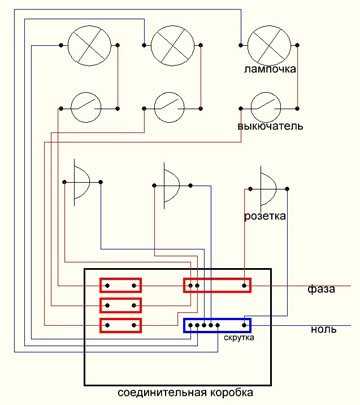

Схема расключения соединительной коробки:

Схема подключения блока питания и светодиодной ленты:

Как видите, в этом нет ничего сложного. Главное — не забывайте: перемыкание фазы и нуля недопустимы. После того, как вы проложите какой-либо провод, обязательно маркируйте его, то есть, подписывайте маркером, ну или навешивайте на него бирку с обозначением, иначе вы сильно запутаетесь при расключении и, возможно, допустите ошибку.

Обязательно перед тем, как проложить провод, нарисуйте себе все схемы подключения, все клемные соединения в распределительных коробках. Сделайте это на листе А4 и подпишите, как идут провода в стенах и на потолке, — для того чтобы в дальнейшем, когда будете прибивать картину или еще что-то, не перебить их.

Правила монтажа

Выполняя крепление кабеля к стене, следует учитывать не только свойство материала основы и воздействие внешней среды. Не менее важными являются требования к правильной укладке самого кабеля.

Очевидными, но не всегда исполняемыми, являются правила изменения направления прокладки. При необходимости этого кабель нельзя резко изгибать. Это может вызвать вредные нагрузки и даже привести к повреждению проводов и (или) изолирующей оболочки.

В зависимости от материала и конструкции, радиус закругления кабеля при повороте подчиняется следующим пропорциям:

• для проводов сплошного сечения, в жесткой оплетке, в т.ч. бронированных кабелей — не менее 10 диаметров;
• для кабелей с многожильными гибкими проводниками — не менее 5 диаметров.

Фиксацию кабелей при горизонтальной прокладке, а также при подвешивании на струнах и тросах выполняют с шагом не менее 50 см. При вертикальной прокладке шаг должен составлять не менее метра.

При закрытой укладке крепление должно обеспечивать надежную фиксацию до полного монтажа либо завершения общестроительных работ, после которых кабель окажется надежно закреплен.

Независимо от расстояния до предыдущего крепления, зажимы ставят у начала и завершения поворота, около соединительных муфт и разветвителей, а также розеток, выключателей, вводов распределительных шкафов и тому подобной инженерной фурнитуры и приспособлений.

Если существует риск повреждения кабеля при зажиме фиксирующего приспособления либо в процессе его эксплуатации, необходимо использовать защитные прокладки. Их изготавливают из силикона, пластика или резины.

Как закрепить кабели на потолке

Крепление электрической проводки на потолке, или как еще говорят — на обратной плоскости, осложняется двумя факторами:

• усилие от веса кабеля направлено перпендикулярно к поверхности и стремится выдернуть крепление;
• производство работ осложняется необходимостью удерживать провода одновременно с их креплением.

Вторая сложность с успехом нейтрализуется наличием помощника. Что касается первой, с ней борются следующими способами:

1. Использование специальных типов креплений, надежно противостоящих выдергиванию. Это распорные анкеры, анкеры типа «бабочка» (для тонких подвесных потолков), саморасклинивающиеся дюбели.
2. Устройство кабельных эстакад. Это своеобразные «мосты», которые крепятся к конструкциям потолка на кронштейнах. Провода укладывают на эстакады, прихватывая пластиковыми хомутами или прикручивая проволокой.

Что нужно для штробления

Насадка штробер После завершения разметки понадобится решить вопрос, чем проводить штробление. Вариантов существует достаточно много.

Наиболее применяемым инструментом является перфоратор со специальной насадкой, которая носит простое название – штробер. Она представляет собой изогнутую лопатку с желобком.

Ее конец достаточно острый, чтобы справиться с пробиванием штробы. Работать с такой насадкой необходимо в ударном режиме. В результате вы получите ровное и глубокое покрытие.

Другой насадкой является обычная плоская лопатка. Процедура обработки практически такая же, как и у предыдущего приспособления, однако производительность будет не такая высокая.

Болгарка станет вспомогательным инструментом в деле штробления

Добиться большого эффекта при штроблении перфоратором достаточно трудно, особенно если обработка проводится на бетонной стене.

Многие профессионалы рекомендуют использовать специальный дисковый режущий инструмент для такой работы.

В качестве такого приспособления используется болгарка с алмазным диском.

Она поможет осуществить надрезы на нужную глубину, а затем выбить центральный участок уже при помощи перфоратора.

Штроборез Ну а самым эффективным инструментом для штробления является штроборез. Это приспособление по конструкции чем-то напоминает болгарку. У вас есть возможность отрегулировать расстояние между дисками, следовательно, вы сможете задать необходимую ширину штробы.

От таких процедур появляется довольно много пыли и загрязнений, поэтому во время работы в обязательном порядке необходимо использовать респиратор и беруши. Это поможет сохранить ваше здоровье и предотвратить попадание пыли в дыхательные пути.

Крепление кабеля в штробе

При скрытой проводке кабель укладывают в штробу — канал, прорезанный в стене или полу помещения. После того как прокладка электропроводки закончена, прорезанные каналы заделывают штукатуркой либо стяжкой, надежно закрывая кабель.

Дюбель-хомут для крепления кабеля в таком канале – оптимальный вариант. Здесь не требуется большой прочности, но важна скорость и дешевизна.

Как вариант крепления используют гипсовый раствор. Однако, несмотря на то, что при этом не нужно сверлить отверстия, скорость крепления возрастает не на много. К тому же гипсовые «нашлепки» получаются неаккуратными, мешают при штукатурке.

При укладке в штробах для размещения кабеля также используют короба и рукава различного вида. Удорожание прокладки при этом компенсируется возможностью при необходимости сменить проводку, не разбивая стену.

Особенности горючих оснований

Особые требования предъявляют к электромонтажу основания из горючих материалов: дерева, древесных или обычных пластиков. В случае форс-мажора –– короткого замыкания или скачка нагрузки –– провода способны загореться. Пламя перекинется на конструкцию, вызвав пожар. Возможен и обратный случай: при возгорании самой конструкции провода расплавятся, создадут короткое замыкание, усугубляя ситуацию либо создавая опасность поражения эл. током при тушении огня водой.

Чтобы этого не произошло, ПУЭ диктуют необходимость использования несгораемых креплений в виде металлических гофрированных рукавов, труб или коробов.

Прокладка в пластиковых гофрированных рукавах не защищает основание от возгорания, а лишь скрывает провод от повреждений и внешних негативных воздействий. При укладке кабелей в коробах или гофрированных рукавах крепления самого кабеля не требуется. К основанию с помощью саморезов или дюбель-гвоздя крепят короб, куда укладывают кабель. Для монтажа рукавов используют клипсы и хомуты.

Большие пучки проводов

При монтаже электрических сетей в зданиях и сооружениях, кабели в некоторых местах оказываются собранными вместе. Особенно это заметно в промышленных цехах, где проводка в ряде случаев образует огромные пучки. Для их размещения приходится прорезать широкие штробы. Провода тут размещают рядами, закрепляя к стенам дюбель-хомутами и пластиковыми стяжками.

Самый практичный крепеж для кабеля

Как я уже сказал в зависимости от способа монтажа электропроводки, зависит и крепление кабеля к тому или иному основанию.

Если монтаж электропроводки выполняется скрытым, то здесь важно надежно зафиксировать провода в штробе чтобы они не мешали будущей отделке и оштукатуриванию стен

Для открытой проводки стараются выбирать способы и аксессуары, менее заметны для глаз и не привлекающих внимание. Также крепеж кабеля зависит и от способов отделки в помещении. Например, если потолки в квартире будут натяжными или подвесными, а трассы кабельной проводки идут именно по потолку, то нет необходимость делать на нем штробы и замазывать в них провода (они и так скроются под декоративной отделкой)

Например, если потолки в квартире будут натяжными или подвесными, а трассы кабельной проводки идут именно по потолку, то нет необходимость делать на нем штробы и замазывать в них провода (они и так скроются под декоративной отделкой)

Также крепеж кабеля зависит и от способов отделки в помещении. Например, если потолки в квартире будут натяжными или подвесными, а трассы кабельной проводки идут именно по потолку, то нет необходимость делать на нем штробы и замазывать в них провода (они и так скроются под декоративной отделкой).

Какие инструменты понадобятся, чтобы выполнить надежное крепление кабеля к стене? Поверхности, с которыми придется работать, могут быть из бетона, кирпича, дерева, поэтому минимальный набор инструмента это перфоратор, дрель или шуроповерт.

Дюбель хомут для крепления кабеля

Такие крепления рассчитаны на фиксацию одиночного кабеля. Закрепить кабель дюбель хомутом очень просто. Для этого нам как раз понадобится перфоратор и сверло по бетону диаметром 6 мм. Сначала в бетоне сверлится отверстие на необходимую глубину (зависит от длины самого дюбеля), затем хомут раскрывают и в него закладывают кабель, после чего хомут заталкивают в отверстие.

С боковых сторон хомута под углом выполнены насечки, что препятствует выпадению его из стены. Если размер сверла и хомута выбраны правильно, то дюбель никогда не выпадет из отверстия.

Дюбель хомут для крепления кабеля может быть в двух исполнениях: для плоского и круглого кабеля.

Положительным моментами являются невысокая стоимость, быстрый способ монтажа, надежность фиксации (можно быть уверенным, что кабель не сорвется под собственным весом).

С помощью дюбель хомута крепеж кабеля можно выполнять к бетону, кирпичу, пеноблоку, декоративному камню. Годится как для открытой, так и для скрытой фиксации проводов.

Монтажная площадка для крепления кабеля

Данный крепеж для кабеля выполнен в форме квадратной площадки. Могут быть квадратными или более продолговатыми. Я предпочитаю использовать второй вариант, так как они более прочны. Внутри имеется монтажное отверстие для крепления. Иногда в магазинах можно встретить аббревиатуру как ПМО ( площадка с монтажным отверстием ).

Монтаж также не составляет особого труда. Для начала сверлится отверстие в бетоне диаметром 6 мм , в него вставляется обычный дюбель и площадка крепится к основанию (стене или потолку) саморезом.

Затем берем обычную нейлоновую стяжку и крепим с ее помощью кабель к площадке. Данный способ позволяет крепить несколько проводов и кабелей к одной площадке. А это значит, что отверстий сверлить нужно меньше, что соответственно ускоряет процесс монтажа.

Положительным аспектом является простота в использовании, быстрый монтаж, возможность крепление к площадке нескольких кабелей одновременно.

Дюбель для бандажа

По внешнему виду имеет что-то общее между дюбелем и саморезом. Изготавливается из пластика. Монтажная головка оснащена отверстием, через которое можно просунуть стяжку и зафиксировать кабель.

Принцип монтажа аналогичный с предыдущими способами. Сверлим отверстие диаметром 6 мм и забиваем в него бандаж. Затем продеваем через отверстие стяжку и подвязываем кабель или группу кабелей.

Скажу честно, что крепить кабель к стене таким бандажом я не пробовал, поэтому ничего сказать про них не могу.

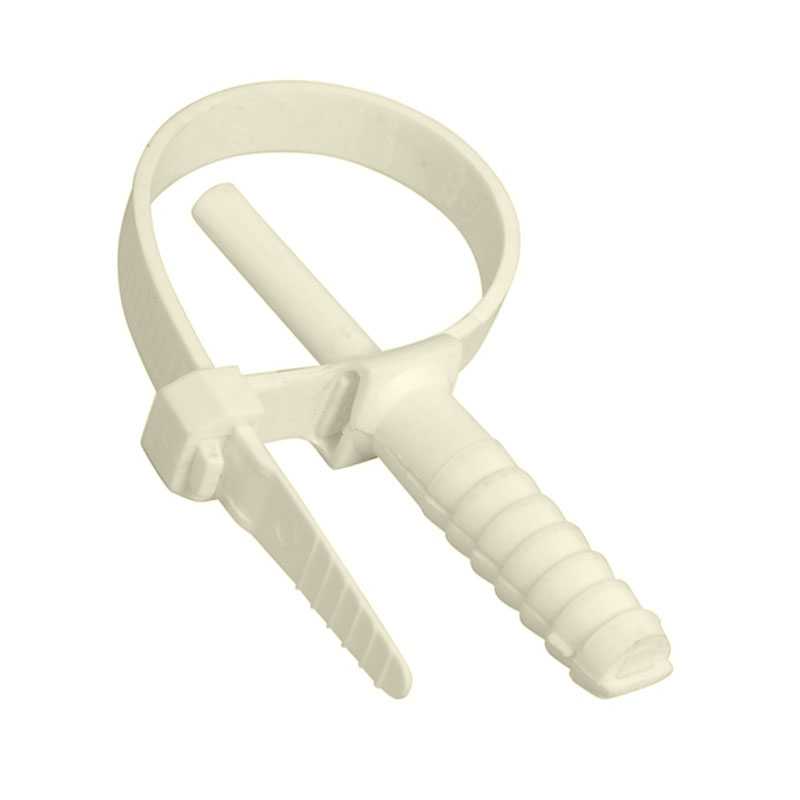

Дюбель стяжка для крепления кабеля

Дюбель стяжка или как его еще называют хомут с дюбелем удобное и универсальное устройство. Девайс состоит из двух элементов собранных в одно целое: дюбеля и хомута (стяжки). За счет этого упрощается процесс его монтажа.

Правила и особенности выбора типа крепежа для кабеля

Крепеж для кабеля выбирают в зависимости от способа его прокладки и материала основания, к которому будет фиксироваться провод. Начнем с выбора по материалу.

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

В зависимости от типа материала

Все основания делят на мягкие и твердые, но есть еще тонкие и ломкие. К мягким основам относят древесину, сюда же можно причислить штукатурку. Если крепить кабель надо к этим основаниям, чаще всего используют гвозди или саморезы. Процесс установки крепежа всем известен и не занимает много времени.

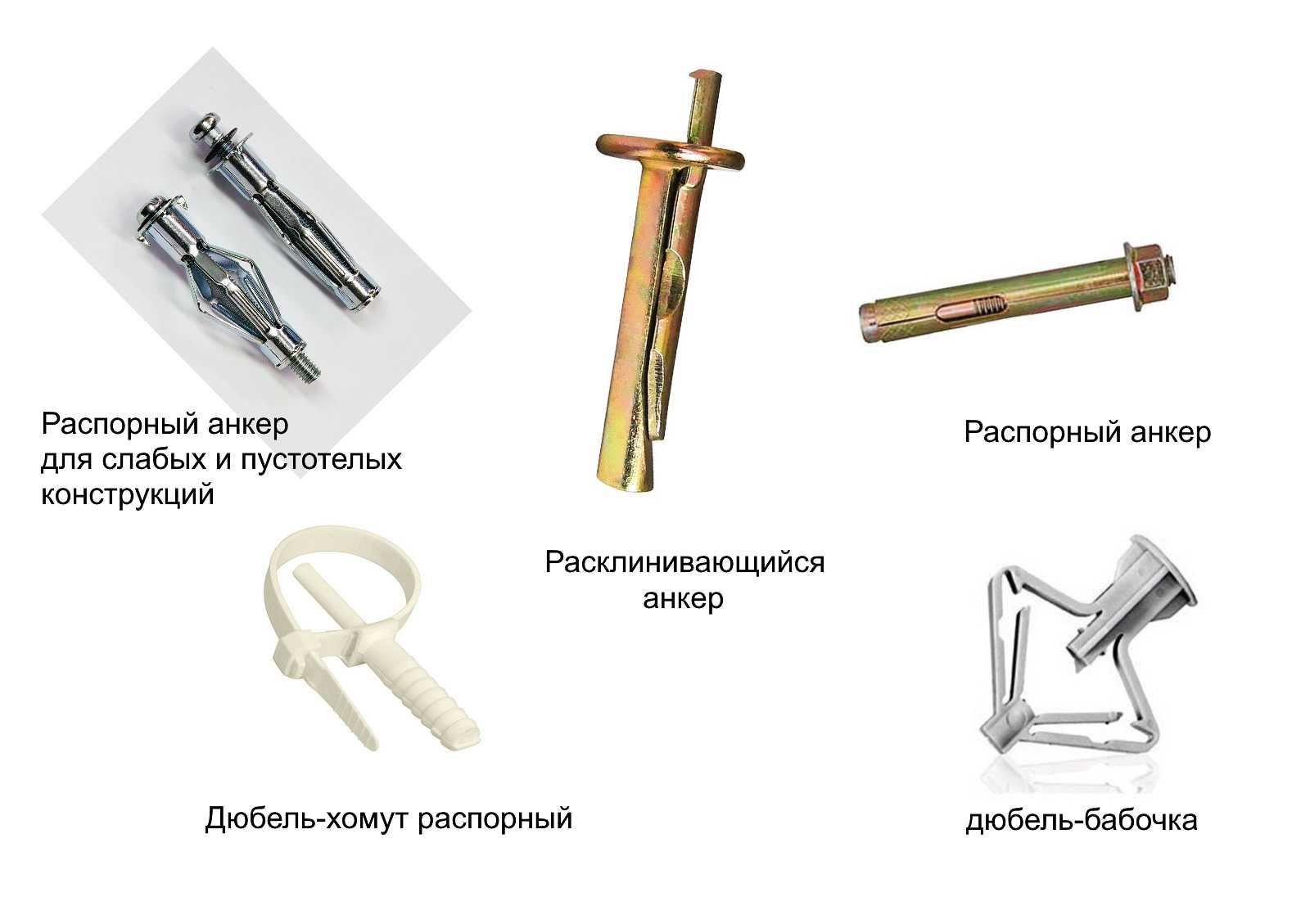

Крепление кабеля большей частью происходит при помощи дюбелей

К жестким основаниям относится бетон, железобетон, кирпич. В такие основания устанавливается крепеж с дюбелями (дюбель-гвоздями). Процесс установки дюбеля более долгий — приходится сначала сверлить отверстия и вставлять пластиковую пробку, только после этого устанавливать крепеж. Но в таких материалах это неизбежно. Исключение — кирпичная кладка. Если крепеж размещать в шве, можно обойтись гвоздями. Но крепление в этом случае будет не очень надежным.

Ломкие основания. К этой категории можно отнести гипсокартон и строительные блоки из легкого ячеистого бетона любого типа. Для этих оснований есть специальные дюбеля, которые имеют большую площадь упора, чем стандартные. Также для легкого ячеистого бетона существует крепеж на клею.

Специальные дюбеля-бабочки для установки в гипсокартон или пенобетон

Тонкие основания. Это пластик, ДВП, ДСП и другие подобные материалы. Если закрепить кабель надо на такой поверхности, используют тонкие гвоздики, скобы, при небольшом количестве проводников применяют крепеж на клеевой основе. Обычно это небольшие пластиковые элементы, на тыльной стороне которых закреплен скотч с защитной полосой. При монтаже защитная полоса снимается, крепеж устанавливается на клей. Больших нагрузок он не выдержит, но упорядочить жгут проводов, который идет на рабочий стол, можно.

Гвозди, саморезы или дюбеля?

Большая часть стандартного крепежа может быть зафиксирована как при помощи гвоздей или саморезов, так и при помощи дюбелей. В соответствии с видом материала, его прочности и плотности, выбираете тип крепежных элементов.

Чаще используются дюбеля

Есть и несколько исключений. Например, U-образные скобы из строительного степлера можно установить только в мягкие основания или в ДСП, а дюбель клипсы для них не подходят.

Правила монтажа

Независимо от типа выбранного крепежа стоит соблюдать нехитрые правила его расположения. В этом случае крепление кабеля будет надежным.

• Оптимальное расстояние между двумя элементами 40-50 см.
• В местах поворота крепеж располагать в 5-10 см от места сгиба.
• Шляпки гвоздей, дюбелей, саморезов не должны торчать, иначе они могут повредить изоляцию кабеля.

• Кабель не должен провисать, натяжение должно быть равномерным. Если необходим запас, его сворачивают в кольцо и укладывают в одном месте.

Это все общие правила крепления кабеля. Это не догма, но их выполнение облегчает работу и гарантирует нормальные результаты.

Открытый электромонтаж

Чтобы провести открытую электропроводку, необходимо закрепить кабель поверх декоративной отделки стен. Как правило, данный вариант электромонтажа используется в деревянных домах и садовых постройках, к примеру, в гараже либо хозблоке. Для крепления проводов на стенах могут использовать кабельные каналы, клипсы либо специальные фарфоровые изоляторы. Рассмотрим особенности применения каждого из вариантов.

Кабель-каналы

На сегодняшний день крепление проводов и кабелей в специальных пластиковых каналах используется чаще всего. Связано это с тем, что кабель-каналы имеют привлекательный внешний вид, невысокую стоимость и главное – позволяют быстро закрепить группу проводников в одном месте. Чтобы самостоятельно выполнить крепление данным способом достаточно закрепить пластиковый короб на стене с помощью саморезов.

Если нужно соединить несколько элементов в одну линию, можно использовать специальные соединения, предусмотренные заводом изготовителем. После того как кабель-канал будет закреплен, можно вложить в него все кабели и закрыть переднюю крышку (она на защелках). Более подробно о том, как крепить кабельный канал к стене, мы рассказывали в отдельной статье.

Видео инструкция по монтажу кабельного канала своими руками

Клипсы

Крепление проводов и кабелей клипсами используется только при монтаже электропроводки в трубах, а также если проводник будет дополнительно защищен гофрированной трубой. В этом случае прикрепить проводку к стене и потолку очень просто.

Если поверхность деревянная, все что нужно, это закрепить клипсу с помощью саморезов по дереву. В бетонной стене либо потолке нужно предварительно засверлить отверстия с помощью перфоратора, потом вбить дюбеля, после чего уже зафиксировать сами клипсы. Вся технология монтажа наглядно предоставлена на видео примере:

Правильное закрепление внутри дома

Кстати клипсы можно крепить не только внутри помещения, но и на улице. Такой способ подойдет, если Вы решили провести уличную электропроводку по шлакоблоку либо кирпичным стенам сооружений.

Как прикрепить гофру на улице

Если же вы хотите закрепить кабель

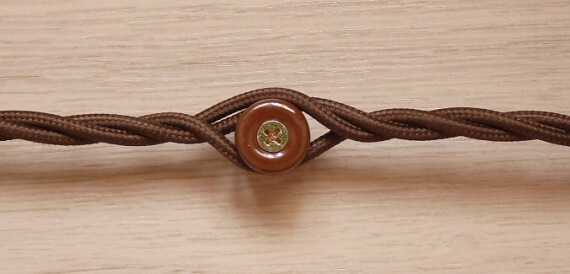

Изоляторы

Крепление проводов к стене на изоляторе чаще всего используется при монтаже электропроводки в деревянном доме и бане. Сначала Вы должны закрепить сами фарфоровые бочонки, которые фиксируются к деревянной обшивке либо срубу с помощью саморезов, после чего скрутить жилы в тугой жгут и продеть его на изолятор так, как показано на фото ниже:

Чтобы не скручивать жилы самостоятельно, можно купить специальную проводку под старину, которая уже скручена. О том, как сделать ретро проводку своими руками, читайте в соответствующей статье.

Гвоздевые скобы

Данный способ крепления подходит для телевизионных и телефонных кабелей, а также линии от интернета. Существуют плоские и круглые пластиковые скобы, которые можно запросто прикрепить к стене с помощью небольших гвоздиков, идущих в комплекте.

Общие правила при монтаже кабеля

При прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

• При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
• Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
• Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
• Если предусматривается запас, следует сделать его менее заметным.
• При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
• Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
• Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Разновидности изделий

Дюбель-хомуты не отличаются широким разнообразием категорий и видов, поскольку являются узкоспециализированными изделиями. Тем не менее, есть свои варианты по конструктивным особенностям и материалу изготовления. Например, металлические и пластиковые.

По конструкционным особенностям

Данный критерий позволяет выделить три основных типа крепления:

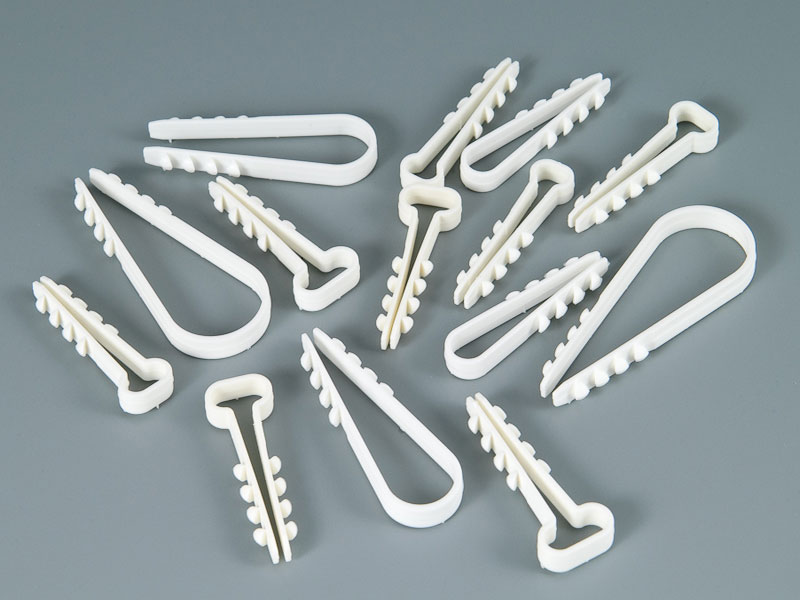

Скобы – обычные пластиковые полоски с зубчиками для предотвращения обратного хода. Подходят для крепления проводки с общим диаметром 6-25 мм. Количество компонентов зависит от веса кабеля. Технология может применяться для крепления гофры и гладких труб аналогичного диаметра.
Монтажная площадка с хомутом. При рассмотрении данного изделия вы обнаружите пластиковый дюбель со стандартными зубчиками, конец которого оснащен прямоугольной петлей. Хомут нужно продеть через петлю и зафиксировать кабель. Достоинство данного метода – возможность затянуть гофру или пучки проводки разного диаметра.
Распорки или «вертолеты». Конструкция подразумевает применение дюбеля с петлей, внутрь которого нужно вставить пластиковый стержень для распорки. Максимально допустимая нагрузка составляет 8 кг. Можно крепить кабели, пучки проводов, гофру диаметром до 32 мм. Распорные дюбель-хомуты делятся на две отдельные разновидности. В первом случае изделие является цельным, стержень установлен в дюбеле и забивается в стену вместе с ним

Увеличивается жесткость конструкции, но при работе с ней нужно соблюдать осторожность, поскольку сначала кабель или гофра продевается через хомут, а уже после дюбель забивается в стену.
Вторая разновидность распорочных дюбель-хомутов – дугообразное крепежное изделие без петли. В данном случае можно устанавливать гофру, провод или пучок кабелей фиксированного диаметра

Т. е. нет подходящего диапазона, а диаметр кабеля должен совпадать с диаметром дуги. Существуют распорки с одной или двумя дугами для параллельного крепежа двух гофрированных труб или проводов.

По материалам изготовления стяжки

Речь идет о выборе материала для изготовления крепежа кабеля. Стяжки (хомуты) могут производиться из нейлона, полиэтилена или полипропилена. Рассмотрим каждый из них по отдельности:

1. Самым популярным материалом считается нейлон. Это обусловлено повышенной прочностью и максимальной нагрузкой полиамидных компонентов по сравнению с полиэфирными (к которым относятся две остальные разновидности пластика). Материал может эксплуатироваться при температуре до +85 град. Цельсия. Более высокие температуры приводят к сокращению предела растяжения нейлоновой стяжки в 5-10 раз. Отличный вариант для кабеля и пучков проводов, но непригодный для фиксации нагревающихся труб.
2. Полиэтиленовые хомуты – более дешевые изделия с повышенной чувствительностью к ультрафиолету, поэтому их нельзя эксплуатировать под открытым небом. Можно использовать дюбель-хомуты из стабилизированного полиэтилена, но даже в таком случае с течением времени повышается хрупкость и уменьшается несущая способность изделий.
3. Полипропиленовые стяжки – прочные и жесткие изделия по сравнению с полиэтиленовыми, но также чувствительные к свету. Добавив стабилизатор, можно повысить стойкость к ультрафиолету, но при этом будет увеличена стоимость компонентов. Поскольку монтаж зачастую осуществляется внутри зданий, то чувствительность к ультрафиолету не является столь ощутимым недостатком.

Крепление к столбам и стенам при воздушном способе монтажа

Далеко не всегда провода полностью лежат на конструкциях. Немалый объем разводки выполняется воздушными линиями. Это необязательно магистральная высоковольтная прокладка. Провода протягивают по воздуху между отдельными постройками на предприятиях, между домами городов и поселков.

Возникающие при этом трудности заключаются в том, что токопроводящие жилы кабелей изготавливают из меди или алюминия. Металлы эти мягкие, на больших расстояниях не способны выдержать усилия от веса и натяжения кабеля. То же касается и изолирующего покрытия. Оно сделано из прочного пластика, однако, растягивается под большим весом. Более того, высокую нагрузку нейлон или силикон изоляции могут не выдержать и порваться.

Само крепление провода к столбу или стене должно быть надежным, не создающим при этом риска повреждения изоляции или самой токопроводящей жилы.

Выходов из ситуации несколько:

1. На больших промежутках для крепления используют предварительно натянутые тросы или стальные ленты, к которым провода крепят с помощью специальных хомутиков.
2. Используют технологию СИП — самонесущих изолированных проводов. Это обычный кабель, однако, кроме токопроводящих жил, он имеет внутри прочный стальной тросик, который воспринимает основную нагрузку.
3. Если прокладка выполняется на небольшие промежутки, где хватает прочности самого кабеля, используют специальные анкерные крепления. Они аккуратно, но надежно удерживают кабель, не повреждая его.

Как правило, без системы дополнительного подвешивания прокладывают времянки или неответственные элементы сети.

Современные приспособления для крепления кабеля просты и надежны. А способ их использования обычно интуитивно понятен даже неспециалисту. Но не стоит этим обманываться. Электромонтажные работы –– сложное и ответственное дело, заниматься которым должны специалисты. Разумеется, заменить лампочку в светильнике или подвесить бытовую люстру не проблема для домашнего мастера. Но если речь идет о серьезных монтажных работах, дело лучше доверить профессионалам.

Удалось ли Вам решить свою проблему по рекомендациям из статьи?

Да!

48.11%

35.85%

16.04%

Проголосовало: 212
