5 правил как установить розетку в подрозетник - ошибки при подключении шлейфом двойной розетки

Окончательный вердикт для соединений методом шлейфа

В ПУЭ четко прописаны нормативы, которые дают безапелляционные рекомендации:

Пункт 7.144 – чтобы подключать открытые проводящие части элементов к заземляющим и нулевым проводникам необходимы отдельные ответвления. Соединять защитные проводники последовательным способом нельзя.
Пункт 1.26 ответвления выполняют в коробке, если она соответствует проведению таких работ или в корпусе электрического изделия, розетка к ним относится.

Чтобы не возникло возгорания, если проведено шлейфовое подключение розеток, нужно в обязательном порядке рассчитать нагрузки, которые будут испытывать потребители.

Предстоит учесть:

Дополнительные контакты в проводниках являются слабыми звеньями.
Розетка рассчитана на потребление номинального тока в пределах 16 А. При подключении такой нагрузки, негативных воздействий не будет. Если включить приборы во все точки, не выдержит кабель из-за суммарного тока, превышающего номинальное значение.
Когда хозяин планирует включать в одной комнате аудиотехнику, телевизор, компьютер – не особо мощные приборы, бессмысленно подводить для них отдельные точки.

Для целого дома, если в нем появилось много техники, бытовых приборов, сантехнического оборудования, лучше не нарушать электротехнических правил. Нужно сделать все розетки автономными, тогда не придется при включении новой электропечи, мультиварки или гриля задумываться, насколько опасна, одновременная работа мощных приборов, какие последствия в целом ожидают от перенагрузки электросистемы. Сколько бы ни было затрачено средств на надежную проводку, это будет выгодней по сравнению с ремонтом квартиры после пожара, если останется, что восстанавливать.

Схемы подключения розеток

Во время монтажа электропроводки важно правильно выбрать схему подключения нескольких розеток между собой. Всего выделяют три способа:

Параллельное соединение или подключений звездой.
Последовательное или шлейфом.
Смешанное.

Понятия «последовательное» и «параллельное» — в этом контексте условны, и не нужно их воспринимать в классическом понимании соединений элементов электрических схем.

Вышеперечисленные способы можно дополнить кольцевым подключением, когда от одного провода запитывают все розетки квартиры или в доме. Такая схема может включать в себя все три варианта соединения. Каждый из них имеет свои плюсы и минусы. При выборе метода подключения, необходимо учитывать, что электрическое соединение уязвимо в точках скруток. В то же время увеличение количества распределительных коробок снижает продолжительность срока службы проводки.

Рассмотрим каждую схему соединения розеток более подробно.

Последовательная схема

Шлейфовое соединение предполагает последовательное подключение нескольких розеток в ряд между собой. Соединение делают без распределительной коробки, так как фиксацию жил выполняют на контактах розеток в подрозетниках. На основную розетку подводят фазу и нулевую жилу. От нее отходят провода на остальные точки.

Такой метод используют, когда необходимо объединить розетки в единый блок. Но такая схема не годится для подключения силовых устройств, как, например, электрических и микроволновых печей, стиральных машин, кондиционеров. В случае превышения нагрузки контакты могут отгореть. И если отгорит провод в первой розетке — подключенные после неё работать не будут.

Важно также отметить, что провод заземления нельзя пускать шлейфом, он должен подключаться к каждой точке, как показано на схеме выше

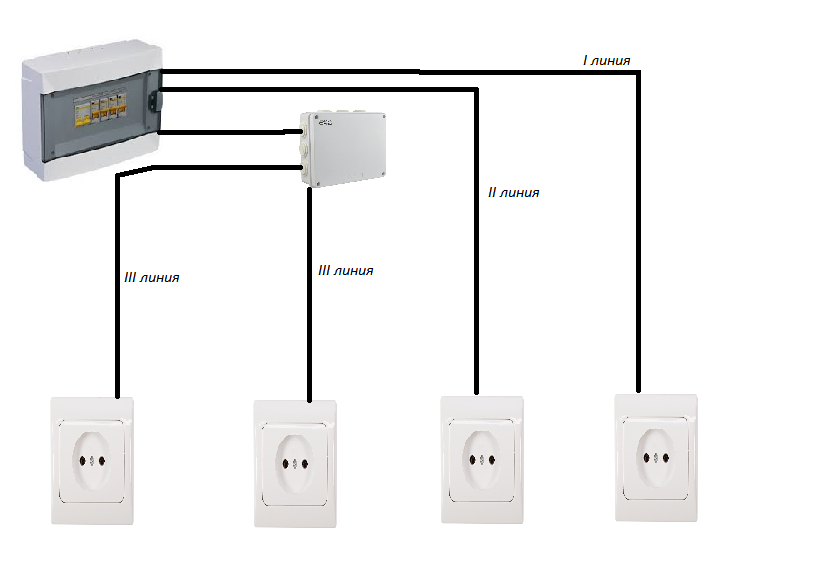

Параллельное соединение

Параллельное соединение розеток называют еще подключением по типу «звезда». Суть метода заключается в том, что схема включает в себя распределительные коробки, в которых производят независимое соединение розеток. В коробку заходит один основной, питающий кабель. От него выполняют разветвление проводов по точкам. Внешне это напоминает звезду, по этой причине метод получил свое название.

Важным преимуществом такого метода является автономность работы розетки, то есть независимость от состояния других. Если одна из розеток выходит из строя, то остальные продолжают функционировать дальше. Но если перегорает основной кабель, то напряжение исчезает во всех. Однако в таких случаях всегда достоверно известно, где нужно искать обрыв.

Еще одним недостатком такой схемы соединения (параллельно) является увеличенный расход проводки. Для подключения каждой розетки требуется тянуть отдельную линию, что повышает стоимость электромонтажных работ.

Смешанная схема

Смешанное соединение помогает повысить надежность схемы подключения розеток. Часто такой способ используют при монтаже точек шлейфовым методом. Суть способа заключается в установке распределительной коробки, к которой подводят питающий кабель. Затем выводят электропроводку для каждой розетки в комнате. От него делают ответвления к оставшимся точкам, которые расположены между коробкой и дальней точкой подключения.

Соединение смешанным способом обеспечивает надежность, так как схема включает в себя независимые точки электропитания. В случае выхода из строя одной из них, остальные розетки не лишаются напряжения и продолжают функционировать. Найти обрыв также не составит особого труда, так как электрические точки соединены независимо друг от друга.

Кольцевое соединение

Соединение розеток кольцом — необычная схема, так как применяют ее редко. Но такой метод имеет свой ряд преимуществ. Смысл разводки заключается в прокладке основного питающего кабеля по периметру помещения. Проводка выходит из распределительного щитка и другим концом заходит в него.

Места стыков для ответвления в отдельные комнаты выполнены в распределительных коробках. Соединение выполняют шлейфом или по типу звезды.

Сечение основного кабеля выбирают из расчета общей нагрузки помещения, когда одновременно в каждой комнате включены несколько приборов. Кольцевое соединение не уступает в надежности параллельному подключению, так как в схеме сохраняется автономность работы точек.

Можно ли устанавливать розетки шлейфом?

Процесс монтажа одиночной розетки – дело не самое сложное. Куда сложнее – понять, что и как подключено в электросеть.

В качестве схемы подключения розеток и других приборов на сегодня используются 2 варианта:

Второй способ более привычный для мастеров: каждая линия подводится к коробке.

При первом все розетки подключаются к магистральной линии электропередачи.

«Шлейф» содержит для большинства много вопросов, главный из которых: а вообще так можно делать и безопасно ли это?

Ответ однозначен: подключать розетки шлейфом допускается электротехнической документацией. Не без нюансов, но где их нет?

В чем выгода и упущения каждого способа?

У радиального способа главные плюсы – высокая электробезопасность и приличная надежность. К этому можно прибавить установку единичных точек потребления с высокой мощностью.

Что касается минусов – более высокая материалоемкость: нужно больше кабеля и работ для его монтажа. Канавки – проштробить, провода – собрать в электрическую цепь и разместить в канавках, узкие места – доработать по месту, все линии – подключить воедино, готовую коммуникацию – заделать раствором.

Шлейфовый способ отличается полной зеркальностью. Прокладывание коммуникации здесь является гораздо более дешевым и простым, но падает безотказность всей системы. Потребность в объеме проводов заметно снижается, главная трасса пролегает одна.

Появляется необходимость в хотя бы грубом расчете общей мощности. Ввиду возможной ситуации, когда все потребители задействованы, кабель должен безопасно выдерживать требуемую нагрузку, а все соединения – оставаться работоспособными. Это приводит к увеличенному рабочему сечению кабеля.

Общая нагрузка такой магистрали должна коррелироваться с допускаемой нагрузкой на розетку. Это приводит к ограничению уровня потребления: «шлейф» предназначается для бытовых приборов. Такими являются зарядные устройства телефонов и других низковольтных механизмов, телевизор, пылесос или домашний компьютер.

Очень важный момент – в вопросе безопасности. В ПУЭ прописано следующее: соединение незащищенных полностью частей системы следует производить методом ответвления, без применения последовательной сборки.

В это же время крепление в розетке устроено таким образом, что каждый контакт способен вместить сразу 2 и более проводов.

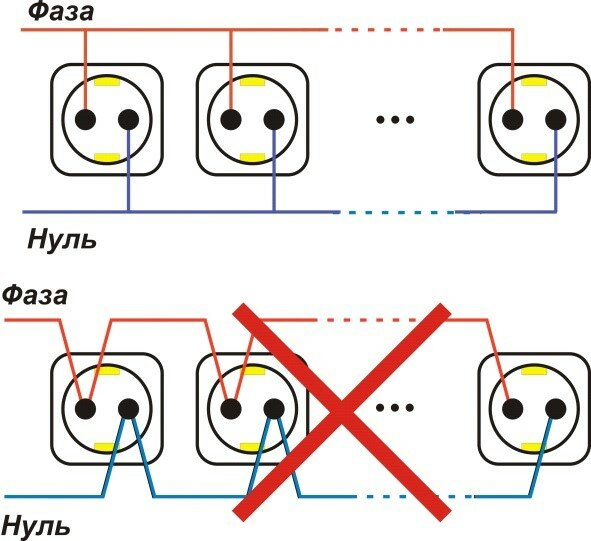

Напрашивается идея: подводится питание от магистрали одним проводом, а второй отсюда запитывает следующую розетку.

Для нуля и фазы способ работает. О появлении разрыва немедленно просигнализируют отключившиеся электрические приборы. А заземление? При разрыве в заземлении «симптомы» не видны.

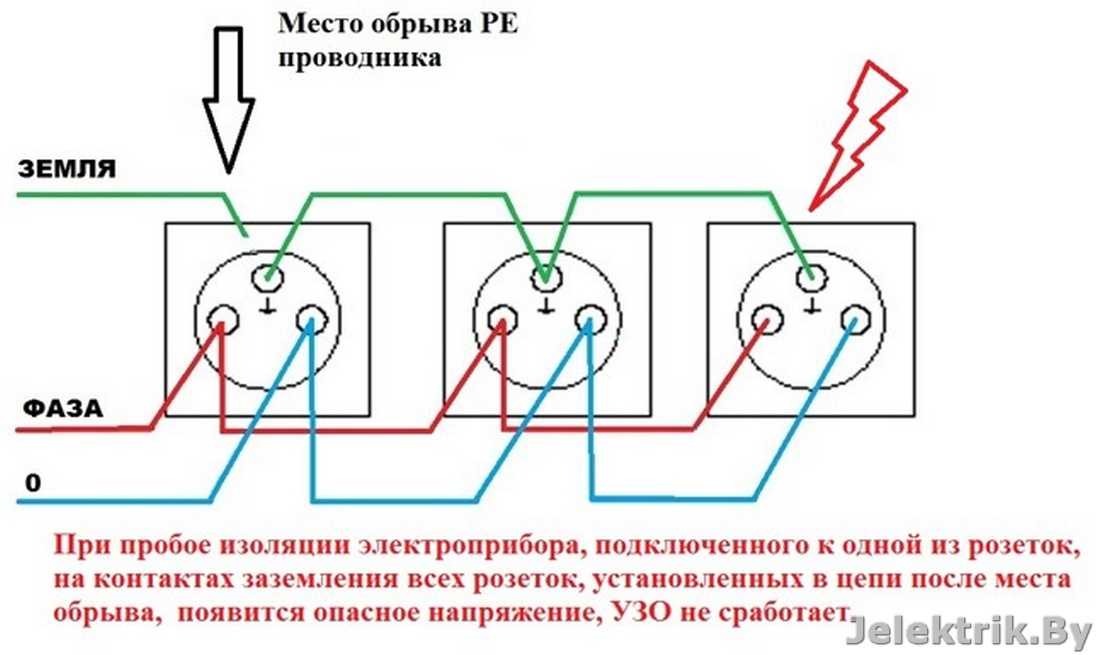

Так, когда на первый же в линии розетке соединение заземление слабое, последующие точки внезапно оказываются без безопасного заземления. Идея не виртуальна: любая розетка имеет свойство разбалтываться.

Далее: если на каком-либо электроприборе образуется напряжение, выходящее на корпус, остальные электроприборы в рассматриваемой линии автоматически «запитаются» этим напряжением.

Одно случайное прикосновение кожей к любому из этих приборов – разряд произойдет не в безопасную «землю», а на подвернувшегося человека. Что дальше – понятно.

Следовательно, розетку необходимо соединять с электрической линией способом ответвления. Именно так будет защищена целостность и сохранность заземляющей цепи. Соединения рекомендуются неразборным способом – сваркой, пайкой или прессовкой (например, в специальной гильзе). Сборка на метизы не рекомендуется – слишком большой риск генерации теплоты при недостаточном зажимании.

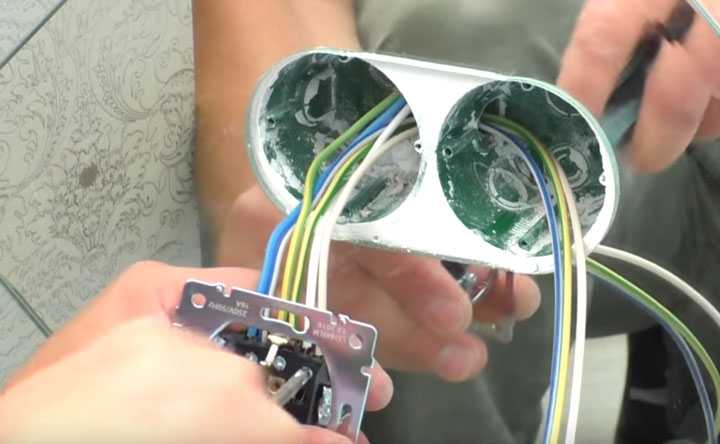

Провода монтируются в розетку, она – в подрозетник

С учетом увеличенного объема креплений важно изначально подобрать подходящую коробку и подготовить соответствующее отверстие. В итоге места должно хватить для коробки и проводов от полученных соединений

После того, как коробка вставляется, ее фасадная сторона не должна выпирать из стены.

Именно в таком исполнении шлейфовый монтаж розетки является безопасным, простым и понятным.

Такое небольшое осложнение технологии производится для обеспечения электробезопасности: электросистему можно будет спокойно оставить под нагрузкой и не думать об искрении, пожаре или пробое заземления.

Разделение электропроводки на группы по типу «Звезда»

Всю планируемую электропроводку в квартире разбиваем на группы (линии) способом «Звезда». Например, трехкомнатная квартира. Способ разделение электропроводки на группы «Звезда» или «Евростандарт». Это подводка к каждой силовой группе потребителей отдельного питающего кабеля от квартирного электрощика.

Разделение электропроводки на группы делаем следующим образом ( опять таки, для примера)

Группа 1: розетки кухни 1,розетки кухни 2,
Группа 2: розетки 1-ой комнаты;
Группа 3: розетки 2-ой комнаты;
Группа 3 а: розетки з-ей комнаты;
Группа 4: питание ванной комнаты и санузла;
Группа 5: освещение;

Отдельные группы:

Группа 6: кондиционеры;
Группа 7: водонагреватель;
Группа 8: стиральная машина;
Группа 9: посудомойка.
Группа 10: плита

Способы подключения

Можно соединять розетки последовательно, параллельно или кольцом. Чтобы достичь оптимального соотношения цены и качества, применяют разные методы соединения, учитывая мощность тип электроприборов.

Выбор конкретного способа зависит от финансовых возможностей. Лучше не экономить на элементах сети, услугах профессионалов. Пусть в квартире, доме или на даче не будет мебели, но проводка должна быть качественной.

Параллельное соединение

Суть метода: к каждой точке доступа проведен отдельный провод. Как правило, его подводят от распределительного щитка комнаты, но для особо мощных приборов лучше присоединить точку доступа электричества напрямую к щитку.

Преимущества:

параллельное подключение розеток предполагает, что при выходе из строя одного из элементов сети остальные будут работать дальше, так как не зависят от него. Данный способ позволяет питать самые мощные приборы, тогда как последовательное соединение розеток создает ограничение по нагрузке на каждую точку блока.

Недостатки метода:

Затраты выше. В небольшой квартире это не сильно отражается на бюджете, а при создании сети крупного дома параллельное соединение розеток ощутимо повышает стоимость проекта. Стоит учитывать не только цену самих кабелей, но и стоимость работы электриков.
Перегорание центрального контакта, который подводится к распределительной коробке, выведет из строя все подсоединенные розетки.

При использовании параллельного метода желательно не допускать соединение проводов, каждая линия должна быть цельным кабелем. Если технически это невозможно, стоит использовать специальные перемычки.

Шлейфовое соединение

Суть метода: соединение двух розеток и более между собой. К первой точке прокладывается провод от щитка или распределительной коробки, а от её контактов устанавливается перемычка на контакты второй и так до последнего устройства. Способ применяется для установки блоков розеток, перемещения точки доступа к сети в другое место.

Преимущество метода – небольшой расход провода. Подключение розеток шлейфом занимает у специалистов меньше времени. Недостатки способа:

Правилами безопасности запрещено подключение к электрической розетке, подведенной подобным способ, мощных устройств. Их длительная работа приведет к перегреву проводов. Если установлена качественная автоматика, на объекте просто пропадет электричество. В противном случае возникнет пожар.
Опытные электрики говорят, что соединение розеток шлейфом — одна из самых сложных задач, которая может встретиться при создании домашней проводки. Работа требует аккуратности и четкого понимания того, что вы делаете.

Соединять розетки шлейфом стоит в случаях, когда нужно создать розеточный блок для маломощных устройств: осветительных приборов, телевизора, зарядки для ноутбука и пр.

Кольцевое соединение

Суть метода: от главного щитка прокладывается основной кабель по всей квартире и возвращается обратно — создается кольцо. От этой магистрали создаются ответвления к распределительным коробкам. От них также делаются кольца, уже в отдельных комнатах, к которым подключаются розетки. Для России такая схема непривычна, используется редко

Преимущество метода в том, что если провод перегорает, сеть все рано работает, ток поступает с другой стороны. Но расход кабеля в такой схеме — самый высокий.

Комбинирование методов

В чистом виде параллельное или последовательное соединение используют редко. Незачем в квартире или на территории дачного домика всюду создавать точки доступа, способные вынести высокие нагрузки. Такие траты рациональны только в случае, если владельцу вдруг захочется поменять ванную с гостиной местами.

Суть способа: основной кабель подключается к распределительной коробке комнаты. От неё к самой крайней точке доступа подводится кабель, а от этой точки доступа — провод к остальным приборам.

Преимущества метода:

повышает надежность системы, в которой используются шлейфовые соединения;
экономия проводника.

Недостаток метода в большом количестве перемычек, скруток проводов. Нужно тщательно рассчитывать проводку, чтобы знать, какие приборы можно подключать в комнате, а какие не стоит.

Подключение розеток шлейфом: почему так делать нельзя?

Электробезопасность является самой важной задачей, которую необходимо решить при создании и использовании электрической сети. Но стоимость монтажных работ увеличивается пропорционально повышению мер защиты от возгорания и поражения током

Также это напрямую влияет на увеличение сложности монтажных работ.

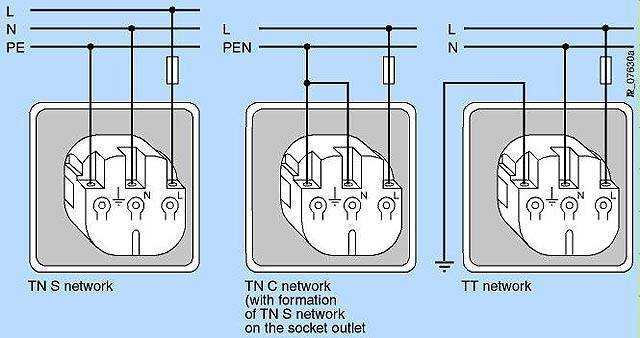

В соответствии с действующими стандартами, обеспечить защиту от пробоя на корпус электроприбора можно с помощью заземления . С этой целью современные розетки оснащаются третьим контактом, с помощью которого корпус электроприбора будет подсоединен к заземляющему контуру. Но применение трехжильного кабеля усложняет подключение розеток, а также весь процесс электромонтажных работ. Но, несмотря на это, электробезопасность всегда должна оставаться на первом месте!

Подготовка

Заземляющий провод всегда жёлто-зелёного цвета. Никогда не используйте его для других целей. Фазовый провод — белый, красный, коричневый; нулевой — голубой, чёрный. К сожалению некоторые электрики придерживаются других традиций. В старых советских домах вообще все провода — белые. Вам будет удобно, если на всех розетках нулевой и фазный провода будут расположены одинаково. Например, нулевой провод всегда внизу или слева.

Принято розетку размещать так, чтобы контакты находились снизу. В этом есть некоторый смысл: в случае протечки крыши вода, стекающая по проводам, соберётся в виде капель на изгибе внизу и не сразу достигнет контактов находящихся под напряжением.

Подключать розетку начинаем с приготовления:

инструмента (отвёртка, индикаторная отвёртка, длинногубцы, кусачки, возможно, обжимной инструмент (кримпер, пресс-клещи), строительный уровень);
расходных материалов: подходящие провода, клеммные колодки, возможно, гильзы или кабельные клеммы;
фонарика.

Выбираем точное место крепления розетки. Научно это невозможно решить, только из соображения удобства и возможных перемещений дивана, стола, шкафа… Размечаем места для крепёжных шурупов. Строительный уровень — в помощь. Впрочем, можно обойтись современным смартфоном с подходящей загруженной программой.

В нашем случае теперь необходимо в нужном месте перерезать провод. Прикидываем длину на изгиб и на 1 см для клеммы. Перекусываем. (Семь раз отмерь — один отрежь!) Зачищаем провод от верхней оплётки, Зачищаем концы проводов на 1 см. (На фотографии неправильно — слишком короткие концы.) Это вполне удобно делать канцелярским ножом. Вы можете выдвинуть лезвие как раз на толщину изоляции

и не повредить провод. Специальный инструмент, конечно, удобен, но он необходим только профессионалам для ежедневной работы.

Зачистка провода специальным инструментом

Изгибаем. С мягким многожильным проводом работать удобнее, с толстым одножильным — надёжнее. В примере использован медный провод сечением 2.5 квадратных миллиметра.

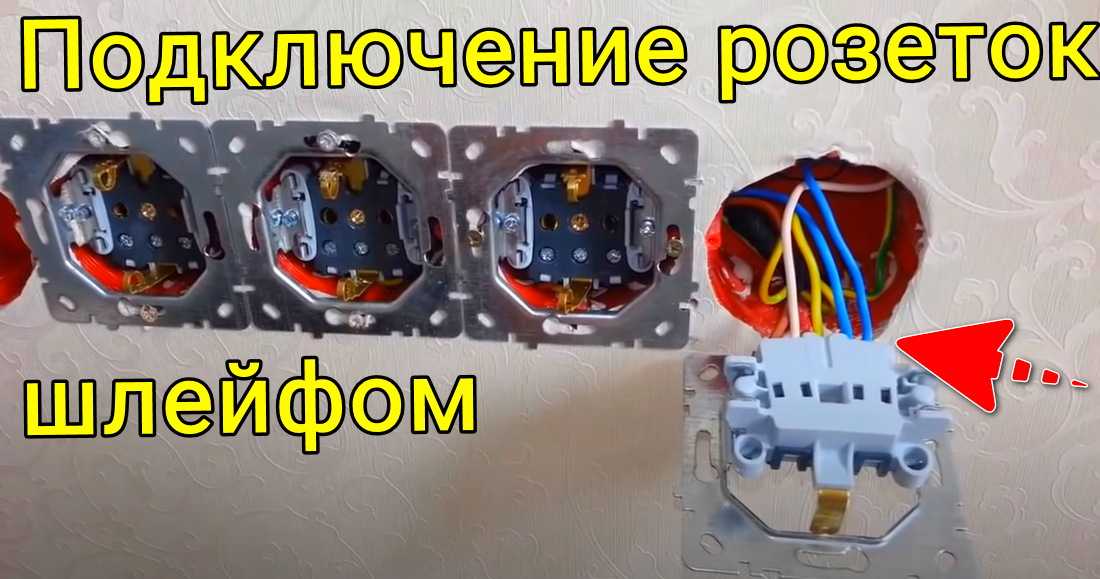

Схема подключения розеток шлейфом

После того как подрозетники будут установлены необходимо подготовить кабель для перемычек. Отмеряем кабель с запасом для каждого блока, но не стоит делать слишком длинные перемычки. Их длина должна быть такой, чтобы после подключения розетки, ее можно было установить в подрозетнике. Я использовал для перемычек кабель такой же марки и сечения, как и питающий.

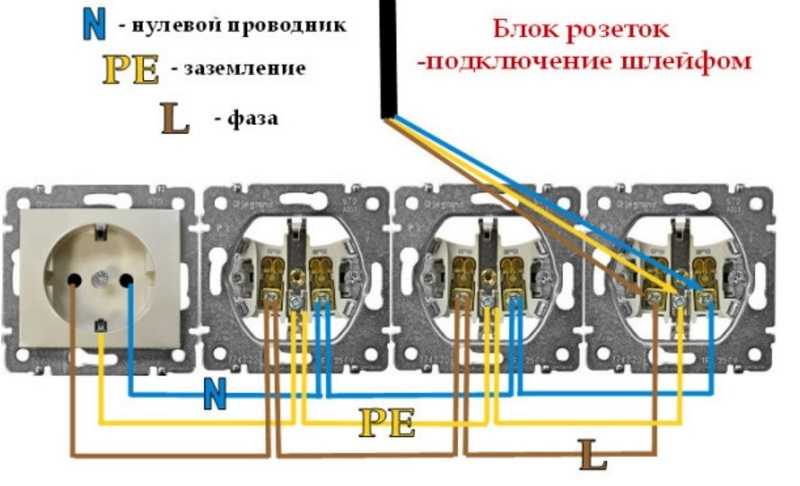

Соединение розеток шлейфом предусматривает подключение нескольких электрических розеток к одной линии проводки. Для реализации данного метода необходимо соединить шлейфом приходящий и уходящий кабели прямо на контактной части розетки. Все провода: фазный, нулевой, заземление – подключаются параллельно.

При подключении розетки с одной стороны к ней присоединяют кабель от силового щита, с другой выводится провод следующего «шлейфа». В данном примере используется кабель с тремя жилами: «фазы» — коричневого цвета, «нуля» — синего цвета и «земли» — желто-зеленая расцветка.

В одном контакте розетки подключаем фазный провод питающего кабеля и фазный провод шлейфа идущего на вторую розетку. Во втором контакте подключаем нулевые провода питающего кабеля и шлейфа второй розетки. Аналогично выполняем подключение во второй, третьей и т.д., пока не подключим все розетки.

Особенностью такого подключения в том, что все провода соединяются непосредственно в контактах розетки. Качество соединения также во многом зависит от типа контакта.

Специалисты рекомендуют использовать модели с плоско пружинным контактом, который считается самым надежным. Более-менее сносно, если он будет выполнен в форме прижимаемой болтом пластины. Хуже всего, когда роль контакта исполняет просто болт.

Однако в целях соблюдения норм электробезопасности выполняя подключение розеток шлейфом необходимо сохранить неразрывность заземляющего проводника. Для этого подключаем его с помощью ответвления, а не шлейфованием. Такой способ соединения повысит надежность контакта и позволит избежать его разрывов на протяжении всей длины проводника.

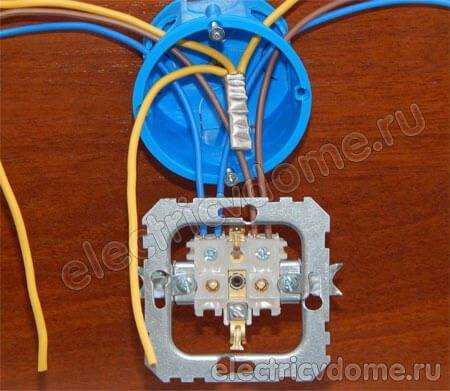

Ответвление заземляющей жилы выполняется одним из самых испытанных и надежных соединений – опрессовкой. Таким образом, после обычной скрутки, соединения проводов способом опрессовки гильзой и изолирования сохраняется по всей длине проводника постоянный надежный контакт.

Важное замечание! Соединение розеток шлейфом допустимо только в том случае, если гарантирована целостность нулевого защитного проводника РЕ. То есть каждая розетка подключается к сети заземления не шлейфованием, а отдельным ответвлением

Выполнять последовательное подключение защитных проводников не допускается. При этом в пункте 2.1.26 указывается, что такие ответвления необходимо выполнять в предназначенных для этой цели коробках, а также внутри корпусов электрических изделий, к которым относятся и розетки

Согласно пункту 1.7.144 правил устройства электроустановок, для подключения открытой проводящей части элемента к заземляющему или нулевому проводнику необходимо осуществить отдельное ответвление. Выполнять последовательное подключение защитных проводников не допускается. При этом в пункте 2.1.26 указывается, что такие ответвления необходимо выполнять в предназначенных для этой цели коробках, а также внутри корпусов электрических изделий, к которым относятся и розетки.

Данная схема соединения штепсельных розеток шлейфом, не нарушающая жилу заземления, позволит избежать нагрузки на клеммы. Ведь заземление представляет собой защитный ноль. Чтобы он оставался таковым, обязательно необходимо обеспечить его постоянное и надежное соединение на протяжении всей линии. Ни в коем случае не на механизмах розетки. Поскольку если контакт заземления потеряется (например, перегорит) в питающей розетке, то все остальные потеряют защитный ноль и будут иметь двухпроводную систему питания (лишимся всей системы заземления).

В процессе монтажа важно внимательно следить за тем, чтобы подсоединение проводилось максимально аккуратно и качественно

Естественно, если жила будет плохо зачищена или вообще бракованная, то ожидать проблем с ней можно уже в самом скором времени. Если же подключение было произведено в полном соответствии с технологией, то все должно быть нормально. Главное, следить за тем, чтобы нагрузка не превышала допустимой нормы.

Способы подключения

Существует две основные схемы подключения розеток в квартире. Радиальное, которое еще называют «звездочкой», предусматривает подвод отдельной линии к каждой розетке. Этот способ требует дополнительных финансовых вложений, так как понадобится много дорогостоящего кабеля. Трудности возникают, если в квартире уже выполнена отделка и приходится штробить стены. Достоинства метода – простота и надежность. Его рекомендуется использовать для подключения мощных электрических приборов.

Второй способ – параллельный или шлейфовый, когда к одной линии подсоединяют одновременно несколько точек. Такая схема повышает экономию, но снижает безопасность и надежность электропроводки. Используют ее, если нужно подсоединить питание к группе розеток. Отдельные участки можно формировать в зависимости от расположения приборов.

Схема подключения

В случае радиального подключения каждой розетке выделяется отдельная линия, идущая непосредственно к распределительной коробке. Естественно, надежность такой схемы является наиболее высокой из всех нерезервируемых подключений. С целью снижения расхода электрического кабеля, необходимого для монтажа электропроводки по радиальной схеме, часто применяется шлейфование розеток.

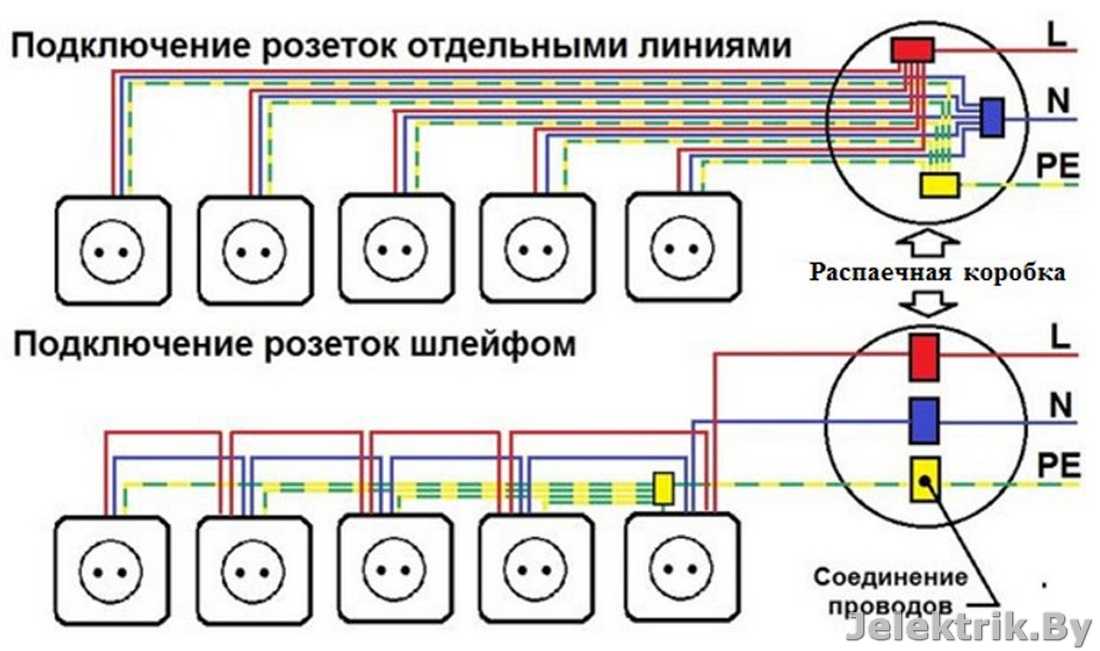

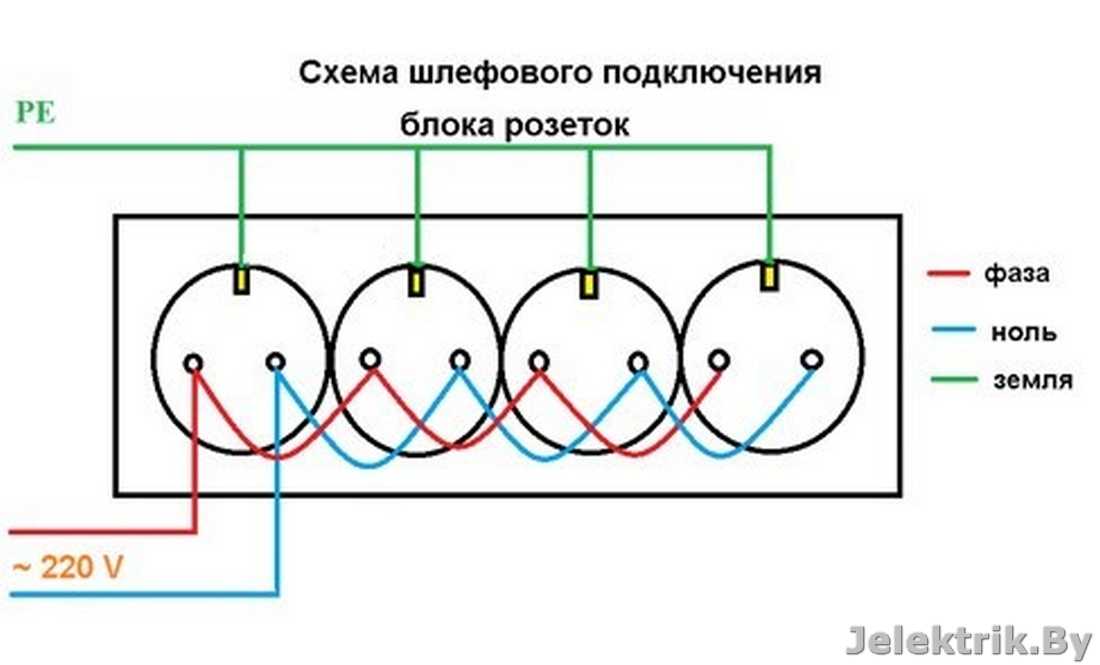

В общем виде схема подключения группы розеток шлейфом выглядит следующим образом:

Поскольку в этой схеме в качестве мест соединения проводов используются клеммы розеток, то такое подключение обладает некоторыми свойствами последовательной электрической цепи. А именно:
