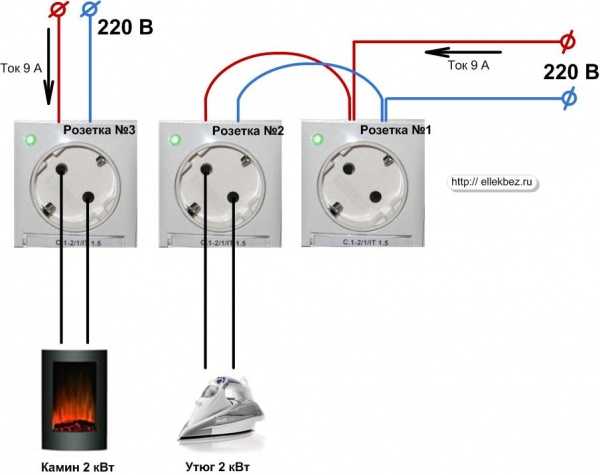

Подключение электрических розеток последовательно

Параллельное соединение розетки и выключателя

Параллельное соединение розеток в модульном блоке

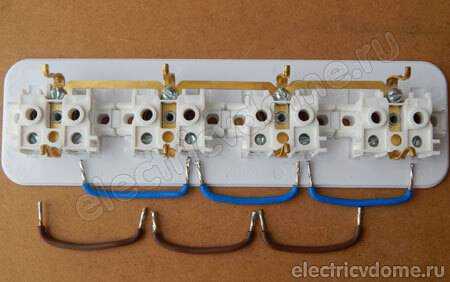

Имеется розеточный модуль, в котором выполнено параллельное соединение розеток. Конечно, все они продаются уже в собранном виде, но я хотел бы разобрать и объяснить сам принцип подключения. Чтобы подсоединить провода к розетке-блоку, необходимо, прежде всего, снять крышку, отвинтив крепящие ее винты.

Если теперь посмотреть внимательно на конструкцию розетки, можно увидеть, что клеммы приемных отверстий соединены между собой параллельно. Чтобы подвести напряжение ко всем клеммам, достаточно подсоединить провода к любой их паре.

Давайте разберем, как выполняется подключение проводов в таком блоке. Снимаем все установленные провода и для наглядности берем разноцветные: коричневый провод – фаза, синий провод – ноль.

Как видно на фото блок состоит из четырех розеток. В каждой розетке, как и в любой другой есть по два контакта. Наша задача подключить все розетки так чтобы они работали не зависимо друг от друга, а это можно сделать, применив параллельное соединение розеток.

На самом деле все довольно просто. Допустим, что правый контакт розетки — ноль, левый фаза. На правый контакт каждой розетки подключаем синий провод: от первой на вторую, со второй на третью и т.д. На левый контакт каждой розетки аналогично подключаем коричневый провод.

В данном розеточном модуле предусмотрены контакты заземления. Заземляющий провод к ним подключается с помощью болта и шайбы, поэтому его мы скрутим кольцом. Фазный и нулевой провод оставим прямыми, так как в самих контактах розетки провода фиксируются с помощью прижимной пластины

При подключении нужно обращать внимание и на цвет изоляции проводов

К клемме заземления подключается обычно желтый провод, к «фазе» и «нулю» – голубой и коричневый. Если заземляющий провод многожильный (состоит из многих тонких проводков), то после сворачивания колечком его желательно облудить. В противном случае отдельные проводки могут выпирать из-под шайбы с винтом, и контакт будет не полным. Это же относится и к проводам «фазы» и «нуля».

После снятия изоляции (длиной примерно 1 см) их необходимо скрутить плоскогубцами и облудить. При покупке розеток модульного типа, как на примере, желательно перед установкой проверить правильность подключения и надежность соединения контактов. При необходимости контакты нужно подтянуть.

Подсоединив жилы к клеммам, провод в точке разветвления желательно прикрепить к корпусу розетки – чтобы его нельзя было выдернуть. Способ крепления может быть различным в зависимости от конструкции розетки. Можно использовать лейкопластырь или пластинку из металла с отверстиями по краям. Некоторые розетки имеют в своей комплектации специальный хомутик для этого.

В заключение нужно проверить правильность подсоединения, подключив к каждой паре приемных гнезд какой-нибудь электроприбор с евророзеткой. Заодно проверяется и легкость включения/выключения.

Если вилка вставляется и извлекается с чрезмерным усилием, нужно подогнуть контакты заземления, выступающие по бокам. Перед установкой крышки в ней нужно прорезать боковое отверстие для провода. Обычно для него уже имеется наметка в крышке. Требуется всего лишь вырезать обозначенное место и, установив крышку на место, привернуть ее винтами.

Соединение розеток шлейфом

Иногда возникает необходимость установить дополнительную розетку, подключив ее параллельно к уже установленной. Такая схема подключения экономичнее, чем прокладывание отдельного провода.

В этом случае провода от новой розетки нужно подключить к клеммам установленной розетки таким образом, чтобы «фаза» была подключена к «фазе», а «ноль» – к «нулю». Обычно в розетках фазный провод располагается справа.

Подключая электрические устройства и соединяя между собой провода, нужно проследить, чтобы металл соединяемых проводов был одинаков. Т.е. медная жила должна соединяться к медной, а алюминиевая – с алюминиевой.

При контакте меди с алюминием происходит окисление металлов (в виде белого налета), приводящее в конечном итоге к нарушению контакта. Если условие одинаковости металла соединяемых жил обеспечить невозможно, нужно облудить контактирующие кончики проводов (это не спасет от окисления, но замедлит его процесс). О том как выполнить параллельное соединение розеток шлейфом поговорим в следующей статье.

Существующие способы подключения

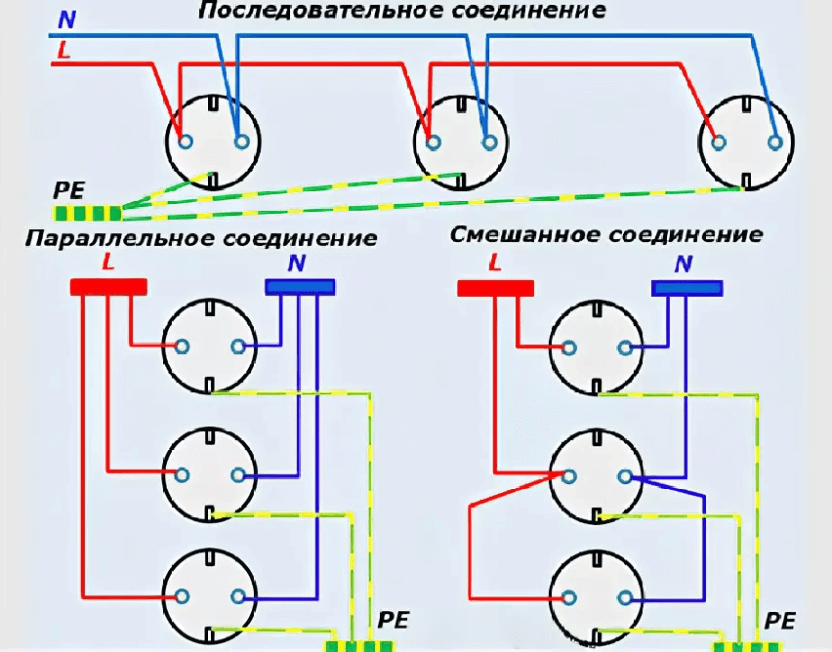

Розетки в количестве больше двух штук соединяются тремя способами: последовательно, параллельно и смешанно. Электрики используют другие термины – звездой (для первого варианта), шлейфом (для второго). Прежде чем выбрать один из методов, необходимо выяснить плюсы и минусы каждого, и выбрать подходящий для конкретной квартиры.

Если в помещении проведена электрика, важно учитывать способ разводки кабелей и общую доступную мощность. Новые могут превысить предел, провод придется тянуть от щитка

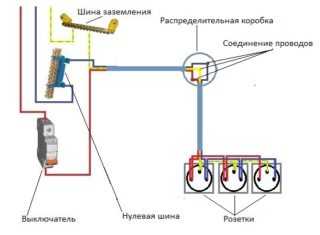

Параллельное подключение

Суть метода – подключение розеток в одном распределительном блоке, на который приходится вся нагрузка при включении электрооборудования. От общедомового щитка к распредкоробке протягивают кабель, от него тянут разводку на каждую точку питания (провода отдельные).

Плюсом способа является независимая работа каждой точки питания и выключателя. Если одно устройство перегорит, другие продолжат работу. Но если основной провод придет в негодность, напряжение пропадет полностью. В такой ситуации проще найти разрыв и устранить неисправность.

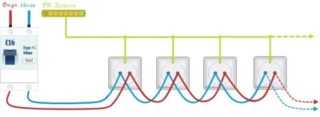

Последовательное соединение

Подключение шлейфом означает последовательный переход от первой розетки к следующей. Вместо скруток проводов используются контакты устройств. На первый механизм подключают фазовый и нулевой кабели, потом на следующий и последовательно до последнего.

Способ «чистом виде» используют редко. Например, если нужно поставить дополнительную розетку или выключатель или переставить одно из устройств на некоторое расстояние. Во второй ситуации старую точку доступа оставляют, от нее проводят к новому месту – так меньше придется штробить стены.

Смешанное соединение и заземление при последовательном подключении

Если принято решение использовать последовательное соединение розеток, можно усилить общую конструкцию, использовав смешанный способ. Суть метода заключается в следующем:

  1. К распределительной коробке от общедомового щитка подводят центральный кабель.
  2. На предварительном плане электропроводки выбирают наиболее отдаленную точку доступа к питанию.
  3. Выбранная розетка подключается от кабеля распредкоробки.
  4. От этого устройства запитываются остальные.

Такой способ повышает надежность сети. Если розетка выходит из строя, остальные продолжают работать. Отключение всей системы возможно только в случае неисправности основного кабеля, скрутки в распредкоробке.

Такая техника имеет минусы – большая длина используемых проводов, необходимость установить несколько распредкоробок (на каждое ответвление). Чтобы точно знать, можно ли в сеть включать высокомощные приборы, необходимо рассчитывать напряжение до этапа проводки кабелей. Точный расчет поможет выбрать, как подключить розетки в итоге – последовательно, параллельно или смешанно.

Кольцевое соединение

Подобный способ подключения является редкостью в постсоветских странах. Метод имеет ряд неоспоримых преимуществ, поэтому в последнее время набирает популярность.

Как правильно соединить розетки между собой при кольцевом соединении:

  1. От основного (общедомового) щитка в квартиру (дом, дачу) проводят общий кабель вкруговую.
  2. В каждой комнате (помещении) на главном проводе делается врезка, устанавливается распределительная коробка и проводится отдельный круг на отдельное помещение.
  3. В последнюю очередь проводят ответвления на каждую точку доступа.

Устройство электрической розетки

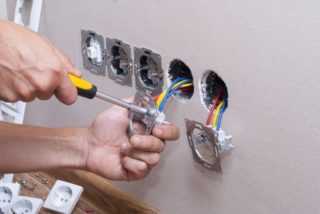

Почти любому мастеру приходилось заниматься подключением розетки. На первый взгляд, эта процедура очень простая, но под ней скрывается много нюансов. Чтобы самостоятельно подключённая розетка не стала источником проблем, нужно понимать принцип её работы. Она состоит из следующих компонентов:

  • Декоративная накладка с закреплённым винтом.
  • Подрозетник. Для крепления элемента внутри монтажного отверстия, на нём имеются лапки, с помощью них вставка крепится в отверстие, колодки у которых контакты подвижны, сложнее в установке, но благодаря их конструкции есть возможность регулировать положение по наклону и высоте. Желательно выбирать модели с двузубыми лапками. По сравнению с однозубыми они гораздо надёжнее.
  • Контактная коробка в сборе. Клеммы могут соединяться различными способами, как с контактными винтами напрямую, или выполнятся единым целым. Два контакта, нулевой и фазы, а также заземляющий который расположен отдельно.

Соединение розеток шлейфом согласно ПУЭ

Подключение розеток шлейфом, то есть последовательное соединение, можно встретить практически везде. Это самый распространенный способ их подключения. Так требуется меньше кабеля и уменьшаются трудозатраты. Кто-то считает соединение розеток шлейфом не допустимым, так как будет разрываться нулевой защитный проводник, что запрещено ПУЭ. Хотя большинство электриков на нормативные документы не обращают особого внимания и подключают розетки последовательно с помощью перемычек из жил кабеля.

Мы стараемся придерживаться требований ПУЭ и ниже я хочу рассказать и показать как это делаем мы.

Сначала давайте прочитаем ПУЭ п. 1.7.144:

Присоединение проводящих частей к основной системе уравнивания потенциалов должно быть выполнено также при помощи отдельных ответвлений.

Присоединение проводящих частей к дополнительной системе уравнивания потенциалов может быть выполнено при помощи как отдельных ответвлений, так и присоединения к одному общему неразъемному проводнику.

Из этого пункта видно, что подключение нулевых защитных и нулевых рабочих проводников должно быть выполнено с помощью ответвлений и не допускается их последовательное включение. То есть не допускается подключение данных проводников к контактам первой розетки, потом подключение второй розетки с помощью перемычек из жил кабеля и т.д.

Но, как быть, если необходимо сделать подключение розеток шлейфом, например в блоке, состоящем из нескольких розеток? Как это делаем мы я как раз вам и хочу показать.

Подключение розеток шлейфом выглядит так. От щита кабель пришел к первой розетке, потом от нее пошел на вторую, от второй на третью и т.д.

Для того чтобы не нарушать ПУЭ п.1.7.144 необходимо подключения нулевого рабочего и нулевого защитного проводников делать с помощью отдельных ответвлений. Для этого, чтобы уместить соединения ответвлений, мы применяем глубокие подрозетники. Они где-то на два сантиметра глубже обычных коробок, что позволяет в них все свободно уместить.

Как вариант, можно использовать установочные коробки Hegel. Берется один глубокий подрозетник и соединяется с несколькими обычными.

Ниже показываю пример, когда необходимо подключить две розетки, стоящие в одном блоке, и необходимо подключить следующий блок тоже состоящий из двух розеток. Для этого от щита приходит кабель к первому блоку, а второй кабель уже от него уходит на второй блок.

Соединенные установочные коробки монтируем в стену и оба кабеля выводим в глубокий подрозетник. На фото ниже второй кабель плохо видно, так как он лежит под первым.

Затем все концы разделываем и приготавливаем два комплекта перемычек. Таким образом, получается, что в глубоком подрозетнике будут находиться четыре фазных жилы, четыре нулевых рабочих жилы и четыре нулевых защитных жилы. Это группы жил: 1 – от щитка, 2 – на первую розетку блока, 3 – на вторую розетку блока, 4 – на следующий блок розеток.

Далее проводники группируем по цветам и соединяем. Все соединения я делаю с помощью опрессовки.

Гильзы изолируем с помощью термоусаживаемой трубки, так как это надежно, безопасно, быстро и не дорого.

Затем все соединения аккуратно укладываем в глубокую установочную коробку. Таким образом, получаются отдельные ответвления на каждый контакт розетки. Это разрешено ПУЭ. Также, при использовании данного варианта подключения розеток, пропадает необходимость применения скрытых распределительных коробок. Получается, что они будут находиться в самих подрозетниках и к ним всегда будет доступ в случае необходимости.

На заключительном этапе ставим сами розетки.

Ниже представлен следующий блок розеток, к которому уходит кабель от уже подключенного блока. Здесь выполняются те же самые операции, которые описаны выше.

На следующем фото показан конечный результат. Второй блок розеток находится в левой части фото

Во всей квартире мы подключали розетки шлейфом, как описано в данной статье. Поэтому скрытых распределительных коробок в розеточных линиях здесь нет ни одной, и при необходимости есть доступ ко всем соединениям кабелей.

Розетки в комнате.

Розетки в другой комнате.

Когда полы в квартире еще не готовы, то под инструмент и расходные материалы стелю что-то чистое. Люблю когда весь инструмент находится в чистоте.

Это интересно: Лучшие производители электроинструмента – рейтинг 2017 года: объясняем основательно

Можно ли подключать розетки последовательно

Соединение розеток в последовательном режиме имеет ряд недостатков и ограничений. В большом помещении и значительном числе мощных электроприборов нельзя использовать такой способ – нагрузка получается слишком высокой. Лучше запараллелить розетки или использовать кольцевой тип. Рекомендованное количество на одну цепь – 5-6 штук.

Еще один минус – неравномерное распределение напряжения в точках питания. На каждую розетку приходится часть общего электропотока. Потому в помещениях жилого и производственного назначения последовательное подключение не используют. Но в елочных гирляндах и других использовать можно.

Последовательное соединение проводников

Следующая схема подключения – последовательное соединение проводников в цепи – подразумевает врезку каждого прибора в порядке очередности (один за другим). Интенсивность силы проходящего тока через каждый элемент питания (лампочка, прибор) будет одинаковой. При этом напряжение при последовательном соединении складывается из показателей напряжения с каждого участка (получается суммарным).

Значение сопротивления может изменяться. Если изменится нагрузка на одном из мест последовательного подключения, изменится и уровень сопротивления. Как следствие, поменяется показатель тока.

Основной недостаток такой электрической цепи заключается в том, что если на одном из участков произойдет сбой (поломка, замыкание), следующие за ним элементы перестанут функционировать. Наглядно схема соединения представлена в обычных новогодних гирляндах – когда ломается один контакт или провод в любом месте, перестают работать остальные.

При последовательном подключении проводников конец одного кабеля подсоединяется к началу следующего. Ключевое отличие электроцепи – отсутствие разветвлений, через участки проходит один электроток. При этом разность потенциалов резистора объясняется совокупным напряжением по каждому отдельному резистору (контакту, участку, точке питания).

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Соблюдение техники безопасности при монтаже розеток

Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:

  • обесточить помещение, в котором проводятся работы;
  • проверить участок перед началом специальным прибором (можно включить устройство в сеть);
  • использовать резиновые перчатки, технику с прорезиненными ручками;
  • при «наращивании» длины недостаточно скрутить провода, требуется спайка;
  • не допускается контакт с соединенными оголенными кабелями;
  • излишки не должны «торчать» – укорачивают, закладывают в стену;
  • проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.

Соблюдение техники безопасности при монтаже розеток

Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:

  • обесточить помещение, в котором проводятся работы;
  • проверить участок перед началом специальным прибором (можно включить устройство в сеть);
  • использовать резиновые перчатки, технику с прорезиненными ручками;
  • при «наращивании» длины недостаточно скрутить провода, требуется спайка;
  • не допускается контакт с соединенными оголенными кабелями;
  • излишки не должны «торчать» – укорачивают, закладывают в стену;
  • проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.

Установка блока розеток

Для работы необходим определенный набор инструментов:

  • индикатор напряжения;
  • уровень;
  • универсальная отвертка;
  • пассатижи;
  • карандаш и строительный нож;
  • пресс клещи;
  • термотрубка;
  • перфоратор.

Вначале выполняют схему разводки. На ней указывают расположение распределительных коробок, розеток, выключателей. Размечают трассу, по которой будут идти провода. Они должны располагаться строго вертикально и горизонтально, иметь не более одного изгиба под прямым углом. Глубина каналов до 2,5 см, ширина 3. Длина от коробки до розетки не более 3 метров. Схему следует сохранить, чтобы при следующем ремонте во время работ не попасть в провод.

Наиболее трудоемкая работа – штробление стен. Удобнее это сделать специальным инструментом, но можно обойтись и подручными средствами – молоток, зубило, «болгарка», дрель с победитовым сверлом 8–10мм. Ее следует держать перпендикулярно стене, работать на малых оборотах. Сверло периодически охлаждать в воде.

Далее выполняют отверстия для подрозетников. Гильзы крепят на алебастре или гипсе. Чтобы раствор быстро не застывал, в воду можно добавить клей ПВА. Стандартная коробка имеет глубину 45 мм. В подрозетник легко поместится все необходимое.

Виды устройств и их особенности

Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.

  1. Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
  2. Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
  3. Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.

Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.

Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.

Основные популярные типы

К ним относятся:

  • вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
  • тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
  • Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.

Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.

Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.

  1. Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
  2. IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
  3. IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.

Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.

Существующие способы подключения

Подключение группы розеток Розетки в количестве больше двух штук соединяются тремя способами: последовательно, параллельно и смешанно. Электрики используют другие термины – звездой (для первого варианта), шлейфом (для второго). Прежде чем выбрать один из методов, необходимо выяснить плюсы и минусы каждого, и выбрать подходящий для конкретной квартиры.

Если в помещении проведена электрика, важно учитывать способ разводки кабелей и общую доступную мощность. Новые могут превысить предел, провод придется тянуть от щитка

Параллельное подключение

Параллельное подключение

Суть метода – подключение розеток в одном распределительном блоке, на который приходится вся нагрузка при включении электрооборудования. От общедомового щитка к распредкоробке протягивают кабель, от него тянут разводку на каждую точку питания (провода отдельные).

Плюсом способа является независимая работа каждой точки питания и выключателя. Если одно устройство перегорит, другие продолжат работу. Но если основной провод придет в негодность, напряжение пропадет полностью. В такой ситуации проще найти разрыв и устранить неисправность.

Еще один минус – расход кабеля. Для каждой розетки тянут отдельный провод от распределительной коробки. Длина получается значительной.

Последовательное соединение

Схема последовательного подключения розеток

Подключение шлейфом означает последовательный переход от первой розетки к следующей. Вместо скруток проводов используются контакты устройств. На первый механизм подключают фазовый и нулевой кабели, потом на следующий и последовательно до последнего.

Способ «чистом виде» используют редко. Например, если нужно поставить дополнительную розетку или выключатель или переставить одно из устройств на некоторое расстояние. Во второй ситуации старую точку доступа оставляют, от нее проводят к новому месту – так меньше придется штробить стены.

Смешанное соединение и заземление при последовательном подключении

Если принято решение использовать последовательное соединение розеток, можно усилить общую конструкцию, использовав смешанный способ. Суть метода заключается в следующем:

  1. К распределительной коробке от общедомового щитка подводят центральный кабель.
  2. На предварительном плане электропроводки выбирают наиболее отдаленную точку доступа к питанию.
  3. Выбранная розетка подключается от кабеля распредкоробки.
  4. От этого устройства запитываются остальные.

Такой способ повышает надежность сети. Если розетка выходит из строя, остальные продолжают работать. Отключение всей системы возможно только в случае неисправности основного кабеля, скрутки в распредкоробке.

Заземление – обязательный пункт. При последовательном соединении, если провод сгорит на одной точке, остальные получаются без защиты. Оптимальный способ соединить розетки между собой для заземления – смешанный. Основной кабель закрепляют под потолком, затем делают ответвления на каждую точку доступа.

Такая техника имеет минусы – большая длина используемых проводов, необходимость установить несколько распредкоробок (на каждое ответвление). Чтобы точно знать, можно ли в сеть включать высокомощные приборы, необходимо рассчитывать напряжение до этапа проводки кабелей. Точный расчет поможет выбрать, как подключить розетки в итоге – последовательно, параллельно или смешанно.

Кольцевое соединение

Пример кольцевой проводки

Подобный способ подключения является редкостью в постсоветских странах. Метод имеет ряд неоспоримых преимуществ, поэтому в последнее время набирает популярность.

Как правильно соединить розетки между собой при кольцевом соединении:

  1. От основного (общедомового) щитка в квартиру (дом, дачу) проводят общий кабель вкруговую.
  2. В каждой комнате (помещении) на главном проводе делается врезка, устанавливается распределительная коробка и проводится отдельный круг на отдельное помещение.
  3. В последнюю очередь проводят ответвления на каждую точку доступа.

Параллельное соединение розеток в модульном блоке

Имеется розеточный модуль, в котором выполнено параллельное соединение розеток. Конечно, все они продаются уже в собранном виде, но я хотел бы разобрать и объяснить сам принцип подключения. Чтобы подсоединить провода к розетке-блоку, необходимо, прежде всего, снять крышку, отвинтив крепящие ее винты.

Если теперь посмотреть внимательно на конструкцию розетки, можно увидеть, что клеммы приемных отверстий соединены между собой параллельно. Чтобы подвести напряжение ко всем клеммам, достаточно подсоединить провода к любой их паре.

Давайте разберем, как выполняется подключение проводов в таком блоке. Снимаем все установленные провода и для наглядности берем разноцветные: коричневый провод – фаза, синий провод – ноль.

Как видно на фото блок состоит из четырех розеток. В каждой розетке, как и в любой другой есть по два контакта. Наша задача подключить все розетки так чтобы они работали не зависимо друг от друга, а это можно сделать, применив параллельное соединение розеток.

На самом деле все довольно просто. Допустим, что правый контакт розетки – ноль, левый фаза. На правый контакт каждой розетки подключаем синий провод: от первой на вторую, со второй на третью и т.д. На левый контакт каждой розетки аналогично подключаем коричневый провод.

В данном розеточном модуле предусмотрены контакты заземления. Заземляющий провод к ним подключается с помощью болта и шайбы, поэтому его мы скрутим кольцом. Фазный и нулевой провод оставим прямыми, так как в самих контактах розетки провода фиксируются с помощью прижимной пластины

При подключении нужно обращать внимание и на цвет изоляции проводов

К клемме заземления подключается обычно желтый провод, к «фазе» и «нулю» – голубой и коричневый. Если заземляющий провод многожильный (состоит из многих тонких проводков), то после сворачивания колечком его желательно облудить. В противном случае отдельные проводки могут выпирать из-под шайбы с винтом, и контакт будет не полным. Это же относится и к проводам «фазы» и «нуля».

После снятия изоляции (длиной примерно 1 см) их необходимо скрутить плоскогубцами и облудить. При покупке розеток модульного типа, как на примере, желательно перед установкой проверить правильность подключения и надежность соединения контактов. При необходимости контакты нужно подтянуть.

Подсоединив жилы к клеммам, провод в точке разветвления желательно прикрепить к корпусу розетки – чтобы его нельзя было выдернуть. Способ крепления может быть различным в зависимости от конструкции розетки. Можно использовать лейкопластырь или пластинку из металла с отверстиями по краям. Некоторые розетки имеют в своей комплектации специальный хомутик для этого.

В заключение нужно проверить правильность подсоединения, подключив к каждой паре приемных гнезд какой-нибудь электроприбор с евророзеткой. Заодно проверяется и легкость включения/выключения.

Если вилка вставляется и извлекается с чрезмерным усилием, нужно подогнуть контакты заземления, выступающие по бокам. Перед установкой крышки в ней нужно прорезать боковое отверстие для провода. Обычно для него уже имеется наметка в крышке. Требуется всего лишь вырезать обозначенное место и, установив крышку на место, привернуть ее винтами.

Соединение розеток шлейфом

Иногда возникает необходимость установить дополнительную розетку, подключив ее параллельно к уже установленной. Такая схема подключения экономичнее, чем прокладывание отдельного провода.

В этом случае провода от новой розетки нужно подключить к клеммам установленной розетки таким образом, чтобы «фаза» была подключена к «фазе», а «ноль» – к «нулю». Обычно в розетках фазный провод располагается справа.

Подключая электрические устройства и соединяя между собой провода, нужно проследить, чтобы металл соединяемых проводов был одинаков. Т.е. медная жила должна соединяться к медной, а алюминиевая – с алюминиевой.

При контакте меди с алюминием происходит окисление металлов (в виде белого налета), приводящее в конечном итоге к нарушению контакта. Если условие одинаковости металла соединяемых жил обеспечить невозможно, нужно облудить контактирующие кончики проводов (это не спасет от окисления, но замедлит его процесс). О том как выполнить параллельное соединение розеток шлейфом поговорим в следующей статье.
