Шина дополнительного уравнивания потенциалов шдуп (коробка шдуп)

Опасность воздействия

Глухозаземленная нейтраль

Прохождение тока через тело, при прикосновении к элементам конструкций с разной величиной электрического напряжения, опасно для здоровья и жизни. Здесь тело является проводником тока от точки с высоким потенциалом к точке с низким значением напряжения.

Опасными характеристиками тока являются:

• частота;
• сила;
• путь прохождения через тело пострадавшего.

Наиболее опасен переменный ток. Он ощутим уже при величине до 0,6 мА. Ток, лежащий в пределах от 0,6 мА до 0, 025 мА, имеет притягивающие свойства из-за своей периодичности импульсов. Человек самостоятельно не может «отлепиться» от точек прикосновения. Конечности непроизвольно сжимаются, тело не слушается.

Сила тока выше 0,1 А вызывает фибрилляцию внутренних органов и сердца и является смертельно опасной.

Направления движения электричества через тело человека определяют уровень вреда здоровью.

Смертельные маршруты прохождения электротока:

• «рука – рука» – под воздействие попадают бронхи, лёгкие и сердце;
• «рука – нога» – страдают все внутренние органы;
• «голова – конечности» – поражаются как внутренние органы, так и мозг.

Ещё один путь вредного движения тока – «нога – нога». Это «шаговое напряжение», которое может возникнуть при нахождении в пятне растекания тока по поверхности в случае обрыва провода, находящегося под напряжением. Сердце при этом не повреждается, если человек не упал и не изменил точек соприкосновения с источником опасности.

Радиус действия напряжения шага

Назначение коробки уравнивания потенциалов

Любое электрооборудование, имеющееся в жилом доме, офисе или здании, при эксплуатации нуждается в уравнивании потенциалов. Этого требуют правила техники безопасности. КУП снижает разность потенциалов. Это касается заземленных металлических частей электрооборудования с поверхностью земли или пола.

Процесс происходит путем соединения заземления с проводниками, уложенными на поверхность. Такая схема снижает напряжение прикосновения в случае замыканий, повреждения изоляции, повышения напряжения и является вариантом уравнивания потенциалов.

Важно! КУП дополняет СУП и обеспечивает безопасность от ударов током в душевых кабинах, а также других объектах с повышенной электрической опасностью. Случаи возникновения разности потенциалов:. Случаи возникновения разности потенциалов:

Случаи возникновения разности потенциалов:

• при нарастающем статическом электричестве;
• при изъянах металлических изделий;
• во время высокого атмосферного напряжения, к примеру, при грозе;
• действие блуждающих токов также может привести к разности потенциалов.

Вам это будет интересно Соединение меди и алюминия

Предназначение КУП

Замыкание на корпусах электроприборов и утечка тока из проводов представляют особую опасность. Зачастую это происходит в ванной комнате, когда человек, дотронувшись до прибора мокрыми руками, получает удар током. Этому способствует поврежденная изоляция, которая проходит вблизи водопроводных труб. В результате этого может возникнуть разность потенциалов.

Уравнивание потенциалов обезопасит от удара электрическим током. Все металлические части бытовой техники, корпусов электрооборудования, водопроводных труб и отопительную систему соединяют в единую цепь при помощи специальных проводников. Это уравнивает электрический потенциал и защищает от удара током при прикосновении.

Примеры использования системы

Обратите внимание! Эффективное заземление — обязательное условие уравнивания потенциалов. Таким образом все металлические предметы и корпуса техники объединяются в один проводник и подключаются к общей шине в землю с распределительным щитком

Как выполнить дополнительную систему уравнивания потенциалов для ванной комнаты

Система ДСУП предназначена для эффективной работы в схеме TN-C-S или TN-S. Для TN-C ее использовать нельзя.

Особенности эксплуатации помещений повышенной опасности

К таким помещениям предъявляются специальные дополнительные требования, а их пространство условно разделяется на зоны, обладающие разными степенями безопасности.

Наибольшим рискам подвержена зона 0, а минимальным — 3. В нулевой зоне пользование электрическими приборами не разрешается, а в третьей, как исключение, допускается (как исключение) устанавливать электрические розетки в специальном герметичном корпусе с защитой по IP.

Зона 3 отделена от нулевой и первой на 60 см во все стороны. При размещении внутри ее розеток их подключение регламентируется ГОСТом Р 50571.11—96 через УЗО или дифавтоматы либо разделительные трансформаторы.

Состав ДСУП

В комплект системы входят:

• специальная монтажная коробка для коммутации проводников дополнительного уравнивания потенциалов — КДУП;
• сборная шина внутри КДУП;
• соединительные проводники.

Как выполнить монтаж дополнительной системы уравнивания потенциалов

Вначале выбирают удобное для установки и эксплуатации место расположения коробки КДУП.

Затем РЕ проводник, подведенный к квартирному электрическому щитку от внешнего контура заземления, соединяется отдельным электрическим проводником со сборной шиной, расположенной внутри коробки КДУП. Для него выбирается материал медь, а площадь поперечного сечения должна быть не менее 6 мм кв.

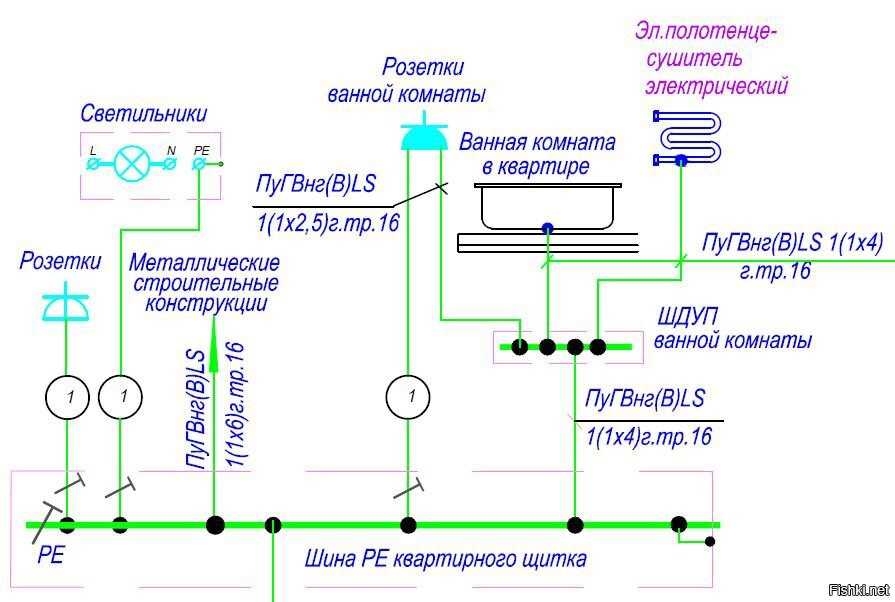

Далее сборная шина КДУП по радиальной схеме подключается со всеми металлическими деталями ванной комнаты защитными проводниками:

• системой отопления;
• горячим и холодным водопроводом;
• корпусом ванны либо душевой кабины;
• заземляющими контактами розеток;
• корпусами бытовых стационарных приборов.

Поперечное сечение отходящих от КДУП проводников должен быть не менее 2,5÷6 мм кв. Их материалом выбираем только медь. Чтобы закрепить проводники на трубопроводах можно использовать любые хомуты и стяжки, включая металлические.

После окончания монтажа наступает очень важный момент, связанный с электрическими замерами, позволяющими качественно оценить выполненную работу, возможность стекания опасных потенциалов через собранную схему. Без их проведения и анализа полученных результатов судить об окончании монтажа и отсутствии в нем электрических ошибок схемы нельзя.

Как проверить монтаж дополнительной системы уравнивания потенциалов

Специалисты электротехнической лаборатории по вызову владельца квартиры должны:

• произвести внешний осмотр проведенного монтажа схемы ДСУП, оценить надежность крепления всех элементов;
• проверить электрическую проводимость созданных электрических цепочек ДС УП между заземляемыми металлическими конструкциями и шиной РЕ в квартирном щитке и коробке КДУП;
• измерить электрическое сопротивление заземления.

Результаты замеров должны укладываться в технические нормативы, обеспечивающие безопасное стекание аварийных токов с созданной схемы ДСУП. В противном случае придется улучшать монтаж и выполнять повторные замеры.

Включение схемы ДСУП в работу без проведения электрических замеров может быть причиной несчастного случая.

Рассмотрим это положение на примере плохого контакта или обрыва электрической связи между РЕ проводником квартирного щитка и коробкой КДУП с подключенными к ней всеми токопроводящими металлическими частями ванной комнаты.

В этой ситуации образуется местная система уравнивания потенциалов, а не схема ДСУП. Она не подключена к контуру заземления.

Если в каком-то ее элементе, например, розетке появится опасный разряд аварийного тока, то он моментально распространится по всем составным частям местной СУП. Когда человек, имеющий электрический контакт с потенциалом земли, случайно прикоснется к любому компоненту собранной таким образом схемы, то через его тело пойдет ток.

Допускать такую ситуацию нельзя, а выявить ее можно только выполнением электрических замеров.

Выводы по установке дополнительной системы уравнивания потенциалов

1. В схемах заземления по системам TN-C-S и ТТ система ДСУП призвана эффективно защищать человека от поражения электрическим током.
2. В устаревшей схеме TN-C систему ДСУП применять нельзя: образуется местная система уравнивания потенциалов, которая значительно повышает риски получения электрических травм.

Ограничения монтажа КУП

Лучше всего если установка КУП была произведена ещё на этапе строительства здания. Но, несмотря на это существуют определённые ограничения на использование этой системы в уже построенных домах, в которых заземление с объединённым PEN выполнено обычным проводником по специальной методике TN — C. В таких домах специалисты не рекомендуют проводить установку.

Если же мастер пренебрёг основными правилами, то при внезапном обрыве нулевого провода существует большая вероятность поражения электрическим током жителей других квартир, где ещё не установлена ДСУП. Разрешить эту проблему можно только благодаря заземлению TN — C — S. Для этого специалист на главной шине разъединяет проводник PEN на PE и N провода, подключает заземлённый контур к основной шине медным проводником.

Новые правила и нормы строительства призваны контролировать соблюдение правильной установки универсальной КУП. Такая система тщательно проверяется специалистами, перед тем как дом будет сдан в эксплуатацию. Гарантируемая электрическая безопасность достигается благодаря качественному соединению всех металлических частей, которые в дальнейшем будут доступны обычному человеку.

Основная система обязательно дополняется местными системами управления, особенно это касается тех участков, где отмечается повышенный риск поражения электрическим током

Всегда важно помнить о том, что осуществляя монтаж СУП нужно обеспечить надёжную связь между всеми элементами системы, которые подключены по радиальной схеме. При этом сечение проводов, должно быть, не менее установленного нормами значения

Основная СУП

Она закладывается, непосредственно, при строительстве здания либо в процессе его реконструкции или капитального ремонта.

Основные составляющие СУП:

• Заземляющий контур.
• Провода РЕ.
• Главная заземляющая шина.

Не будем вдаваться в подробности организации основной СУП, поскольку это тема отдельной статьи, но приведем три догмата ее построения:

1. Объединять провода, используемые СУП с рабочим нолем (N), категорически запрещается.
2. Заземление должно проводиться по радиальной схеме, то есть к каждому элементу подводиться отдельный проводник.
3. В системе нельзя устанавливать никакие коммутационные устройства, поскольку одно из основных требований гласит, что входящие в нее проводники должны быть беспрерывны.

Необходимость дополнительной СУП и ее основные элементы

Казалось бы, зачем устанавливать дополнительную систему, если есть основная, на это есть несколько весомых причин, приведем две из них:

1. Обеспечение безопасности во влажных помещениях, где установлено электрооборудование (например, ванная комната и кухня).
2. Нет гарантии, что сосед снизу в процессе ремонта не заменил в стояке или контуре отопления металлические трубы на пластиковые, нарушив тем самым основную СУП.

Как видите, этих двух причин вполне достаточно для возникновения потенциальной угрозы жизни.

Коробка уравнивания потенциалов (КУП), снабженная специальной клеммной колодкой (ШДУП) для дополнительного подключения элементов с токопроводящими свойствами. Желательно выбрать изделие известных брендов, например, DKC, Hegel или отечественные модели КУП2604, КУП2603, КУП1101 и т.д. Размер коробки подбирается в зависимости от количества подключаемых элементов. В большинстве случаев будет достаточно типовых 100х100х50 мм, например, как КУП в исполнении для открытой установки, продемонстрированная на рисунке 4.

В принципе, можно использовать и коробки неизвестных брендов из Поднебесной, только прежде, чем производить установку, убедитесь, что для их изготовления использовался негорючий материал. Помимо этого проверьте качество исполнения внутренней клеммной колодки. Было немало случаев, когда крепление не обеспечивало надежного контакта.

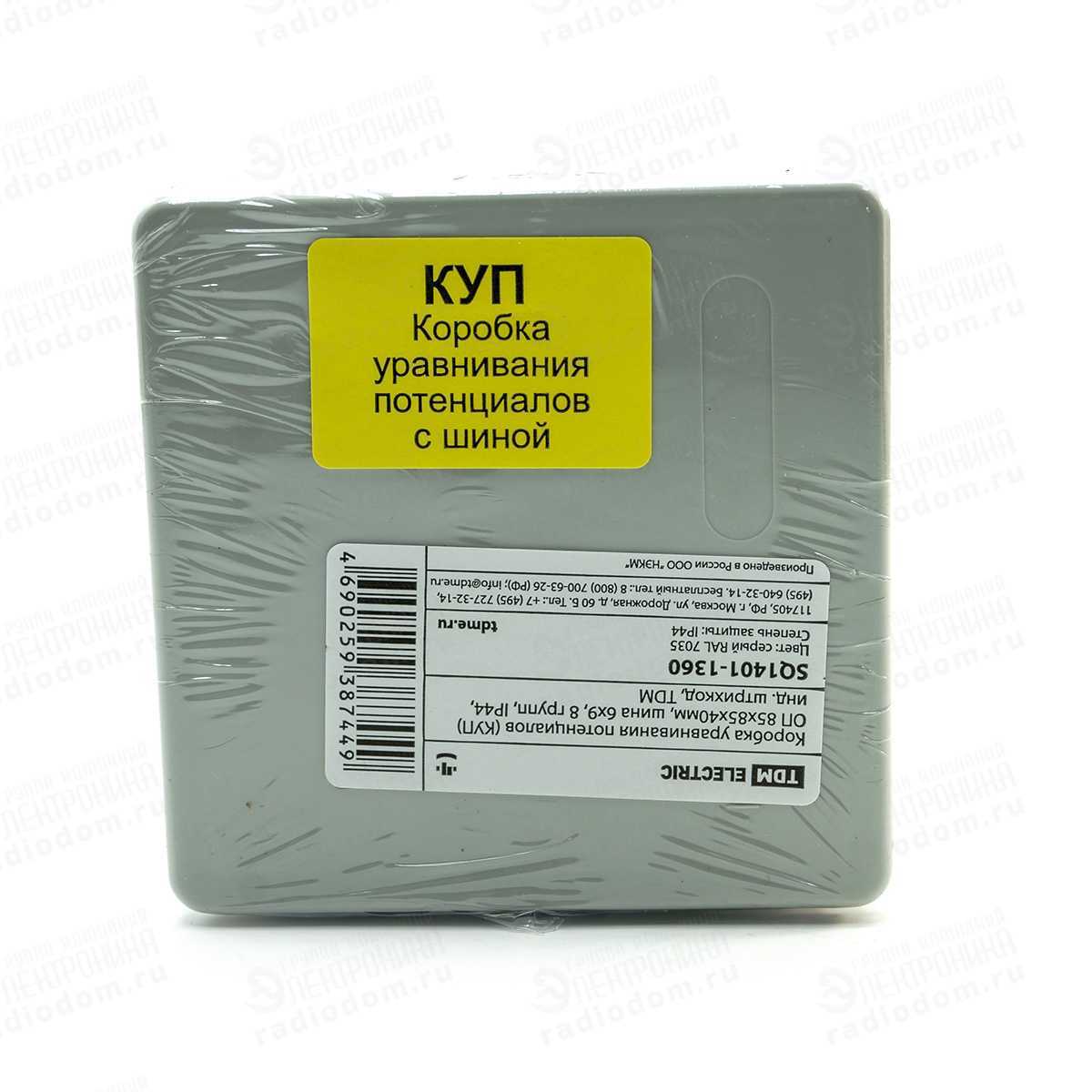

Рис 4. Внешний вид коробки для уравнивания потенциалов

Провода, используемые ДСУП. Их количество должно соответствовать числу подключаемых элементов. За основу берется медный провод, у которого сечение в пределах 2,5-6 мм. Сразу заметим, что алюминиевые жилы не подходят для этой задачи, поскольку образующаяся на нем оксидная пленка может нарушить контакт, сведя на нет функциональное назначение системы.

Требования

При монтаже КУПа необходимо придерживаться некоторых требований и правил:

1. Её монтаж в ванных комнатах и санузлах обязателен. Во-первых, в этих помещениях расположено много металлических корпусов и поверхностей. Во-вторых, здесь имеется немалое количество электрических приборов. В-третьих, в этих комнатах всегда высокая влажность.
2. Устанавливается коробка в том месте, где проходят сантехнические стояки.
3. Обязательно подключение всего электрического оборудования, к которому имеется открытый доступ (это, прежде всего, корпуса водонагревательных бойлеров, стиральных машин), а также сторонних проводящих элементов.
4. Доступ к КУП должен быть свободным.
5. Установка КУП запрещена, когда в доме заземление смонтировано без заземляющего проводника (методом зануления).
6. ДСУП запрещается подключать шлейфом.
7. ДСУП по всей длине, начиная от КУП в санузле и до самого вводного щитка, нельзя разрывать. Запрещается монтировать в этой цепи любые коммутационные аппараты.

Напоследок хотелось бы сказать, не путайте понятия уравнивание и выравнивание разных потенциалов. Уравнять – значит соединить проводящие элементы электрически, чтобы сделать их потенциалы равными. А выровнять – это снизить разность потенциалов на полу или поверхности земли (шаговое напряжение).

Если в электричестве у вас опыта маловато, то не беритесь сами за такую работу, доверьте её профессионалам. Кроме всего прочего, специалист по окончании монтажных работ должен ещё померить сопротивление заземления, и проверить наличие цепи между заземляющими элементами.

{SOURCE}

Как сделать систему уравнивания потенциалов

Заземление в ванной комнате регламентируется правилами эксплуатации электроустановок (ПУЭ), которые различают три варианта установки ванн, смесителей и другой сантехнической арматуры.

1. Водопроводные трубы во всем доме выполнены из металла.
2. Локальные ответвления систем водоснабжения выполнены из металлопластиковых труб.
3. Внутренние водопроводные сети проложены поливинилхлоридными или полипропиленовыми трубами без внешнего или внутреннего металлического армирования.

Выравнивание потенциалов должно проводиться в отношении всех металлических частей, которые доступны для прикосновения – корпусов стиральных машин и душевых кабин, вентилей кранов и смесителей. В том числе для металлической арматуры в бетонной стяжке пола, а также металлической оплетки греющих кабелей.

Если все трубы металлические, подключение к СУП производится в одной точке – перед основными запорными вентилями, что исключает нарушение соединения при проведении сантехнических работ. То же самое касается систем водопровода из металлопластиковых труб, если по технологии соединения их внутренняя металлическая оболочка образует непрерывный контур.

Если все трубы пластиковые, то заземление сантехнической арматуры является рекомендуемым действием. Заземление ванны из чугуна или листового металла не требуется, если слив выполнен из сантехнических полипропиленовых труб, а смесители устанавливаются отдельно от них. Акриловые же емкости или ванны, имеющие такое покрытие, заземляются в обязательном порядке, поскольку этот материал склонен к накоплению статического электричества.

Локальная земля

Выравнивание потенциалов возможно только в том случае, если имеется так называемая локальная земля. В документах, которые регламентируют нормы электробезопасности, это понятие определяется как часть физической земли, которая находится под воздействием тока, стекающего по заземлителю, а потому имеющей потенциал, отличный от нуля.

Основной проблемой при создании СУП является именно организация локальной земли. В большинстве сегодняшних новостроек из стяжки пола ванной комнаты выведена металлическая деталь, которую ошибочно принимают за место подключения к локальной земле. Ошибочно по двум причинам: во-первых, арматура перекрытия может находиться под действием наведенного тока; во-вторых, при стекании тока на нее она сама становится его источником.

Локальной землей для СУП в частных домах может стать отдельный заземляющий контур, к которому защитным проводником РЕ (оболочка желто-зеленого цвета) подключаются все дополнительные контакты розеток. А вот в многоквартирных домах этого лучше не делать, поскольку проводник PE имеет высокое электрическое сопротивление из-за большой протяженности.

Если же вы живете в доме со старой проводкой из двух линий, то решение вопроса о том, как заземлить ванную в квартире, где нет заземления, кажется наиболее сложным. Подключать СУП к технологической нейтрали категорически запрещено, поскольку при работе электроустановок в ней течет ток. Кроме того, при технологическом переключении электролиний возможна смена фазировки.

Для размещения системы уравнивания потенциалов в ванной комнате устанавливается клеммная коробка с металлической шиной, к которой подключаются все проводники-заземлители от труб, корпусов стационарных электроприборов и арматуры в стяжке пола. Их общая масса и объем уже достаточны для эффективного рассеивания электрического заряда и могут считаться локальной землей.

Однако лучший результат дает использование батареи последовательно включенных бумажных конденсаторов 220/400 вольт. Провод от общей заземляющей клеммы подключается к отрицательному контакту первого в цепи, а последний положительный остается свободным. Через него происходит рассеивание накопленного заряда.

Размеры заземлителя

От размеров проводников, использующихся в качестве заземлителя, во многом зависит эффективность СУП. Правила эксплуатации электроустановок требуют, чтобы их длина была как можно короче. В качестве материала используются медные многожильные провода. Если он в диэлектрической оболочке, то их сечение не менее 2,5 мм 2 , а при использовании так называемого гибкого металлорукава – 4,0 мм 2 . Можно применять и стальную полосу, но ее сечение не должно быть менее 16,00 мм 2 .

Вероятность наступления события, когда на водопроводных трубах и сантехнической арматуре появляется электрический потенциал, достаточно низка. Поэтому многие годами пользуются ванной комнатой, вообще не задумываясь о СУП. Однако его последствия могут быть слишком печальными. Поэтому лучше заземлите всю сантехнику.

Разновидности систем

На сегодняшний день специалисты разработали основную систему уравнивания потенциалов (ОСУП) и дополнительную (ДСУП). Что касается первой системы, она считается главной и универсальной, так как представлена в виде контура, состоящего из таких элементов:

• ГЗШ (главная заземляющая шина), которая всегда находится на входе в здание.
• Заземлитель.
• Вентиляционные короба.
• Металлическая арматура.
• Отдельные элементы защиты здания от молний.
• Металлические водопроводные трубы (горячая и холодная вода).

Ещё в недавнем времени все эти элементы были соединены в единую систему, благодаря чему об опасности возникновения разных потенциалов можно было не беспокоиться. Но на сегодняшний день ситуация кардинально изменилась. Связано это с тем, что всё больше потребителей решают сменить металлические трубы отопления на полипропиленовые модели. В результате этого пластик разрывает всю эту цепочку, и разность потенциалов теперь может возникнуть между разными объектами (к примеру: между водопроводом и сушилкой для полотенец).

Используя ОСУП, не стоит забывать о ещё одной проблеме, которая возникает в многоэтажных домах с большой протяжностью коммуникаций. Все дело в том, что потенциал трубы на первом и десятом этаже существенно отличается, а это очень опасно для жизни человека. Именно поэтому специалисты всегда создают вместе с главной СУП ещё и дополнительную систему, индивидуально для каждой квартиры.

Шина выравнивания потенциалов устанавливается в ванной комнате и объединяет следующие элементы:

• Сушилку для полотенец.
• Корпус ванны или душевой кабины.
• Газовые и водопроводные трубы.
• Канализацию.
• В некоторых случаях даже вентиляцию.

Каждый отдельный элемент всей системы подключается с помощью одножильного медного провода, второй конец которого обязательно вводится в КУП1101 (коробку уравнивания потенциалов).

Помимо этого, стоит заметить, что существует определённый перечень требований, которые всегда предъявляются дополнительной системе уравнивания потенциалов:

1. Строго запрещено подключать элементы ДСУП с помощью шлейфа.
2. ДСУП обязательно должна быть неразрывной начиная от клеммной коробки и заканчивая квартирным щитком. Запрещено включение в цепь любой коммутационной аппаратуры.
3. Правилами ПУЭ строго запрещено создавать дополнительную систему, если в квартире не предусмотрен заземляющий контур (заземление должно осуществляться только по системе TN — C).

https://youtube.com/watch?v=Ume7hhDA5Zc

Для чего нужно выравнивать потенциалы

Прежде чем подробно рассматривать данную систему, следует разобраться с понятиями электрического потенциала и тока. Их физические свойства наглядно видны на примере обычного проводника. Когда он находится в состоянии покоя, все заряженные частицы – положительные и отрицательные – равномерно заполняют его внутреннюю структуру.

Каждый источник тока имеет на одном из полюсов недостаточное количество электронов, а на другом – избыточное. При подключении к нему проводника, все электроны, находящиеся внутри, станут перемещаться в определенном направлении с целью выравнивания этого недостатка и избытка. Такое движение называется электрическим током, а разница в электронах известна как положительный и отрицательный электрический потенциал.

При неизменной разнице потенциалов движение электронов будет происходить в одном направлении, поэтому ток считается постоянным. Если же наблюдается частая смена мест положительного и отрицательного потенциалов, то такой ток будет называться переменным. В домашней сети такие изменения происходят 50 раз в секунду, то есть частота переменного тока составляет 50 Гц.

Все проводники, по которым протекает электрический ток, защищены изоляцией, исключающей любые контакты с окружающими предметами. Это касается всех металлических элементов, деталей и конструкций, обладающих нулевым электрическим потенциалом, по которым не должен течь ток. В идеальном варианте все они работают автономно и не представляют опасности для окружающих.

Однако довольно часто возникают ситуации, в квартире или в частном доме, связанные с утечками тока. Например, в результате аварии произошло соприкосновение токоведущего провода и батареи. В этом случае ток проникает во всю систему отопления, что приводит к изменению электрического потенциала металлического радиатора.

Подобная ситуация может привести к различным вариантам дальнейшего развития событий:

• Человек стоит на полу в обуви, не проводящей ток. В этом случае ничего не произойдет, и поражения током не будет.
• При нахождении на заземленном полу, человек неизбежно получает удар током. Для подобных ситуаций предусмотрено УЗО – устройство защитного отключения.
• Человек стоит на изолированном полу, одновременно касаясь металлической трубы и батареи, находящейся под напряжением. Каждая из этих конструкций обладает разным электрическим потенциалом и ток начнет протекать через тело. Именно в этот момент человек получает электротравму. Для борьбы с этим явлением и предусмотрена система для выравнивания потенциалов.

С этой целью все типы элементов из металла и защита приборов и оборудования, которые не должны быть под напряжением, соединяются в единую цепь. При возникновении аварийной ситуации все они будут иметь одинаковый потенциал

Даже, если напряжение составит 220 вольт, удара током не произойдет, важно, чтобы под ногами человека была изолированная поверхность

Монтаж выравнивающей шины

Соединение с элементами, не имеющими специальных контактов для подключения, производится с помощью хомутов, зажимов

Шины ШДУП обычно размещаются в коробках, которые различаются по способу установки на элементах конструкции. Они могут размещаться в следующих местах:

• в полостях прилегающих стенных простенков;
• непосредственно в самих стенах.

Кроме того, они нередко выполняются в виде настенного крепления. Их установка и закрепление в элементах стенных конструкций предусматривается еще на этапе строительства. Конкретное место размещения коробки с шиной выбирается согласно заранее составленной схеме и с учетом того, чтобы к ним имелся свободный доступ. Это необходимо для контроля их состояния и обслуживания.

В уже построенном и эксплуатируемом строении устанавливаются коробки в открытом исполнении, доступные для проведения необходимых электромонтажных операций. Место их установки выбирается с тем расчетом, чтобы длина сборных проводников и заземляющей шины была минимальной. Это позволит сэкономить на расходных материалах.

Основная система (ОСУП)

Состоит из:

• контура заземления (заземляющее устройство);
• главной заземляющей шины (ГЗШ);
• «сетки» защитных проводников PE;
• проводников уравнивания потенциалов.

Главная заземляющая шина (ГЗШ), она же шина РЕ, устанавливается в вводном распределительном устройстве (ВРУ) здания. К ГЗШ подключается стальная полоса, идущая от контура заземления (заземляющего устройства).

К этой же главной шине подключается:

• PEN-проводник вводной линий (кабеля) в системе заземления TN-C-S;
• PE-проводник вводной линии (кабеля) в системе заземления TN-S.

Далее от главной заземляющей шины отходят PE-проводники групповых линий электропроводки, а также PE-проводники уравнивания потенциалов проводящих частей здания.

1. Запрещено устраивать систему уравнивания потенциалов в домах с системой заземления TN-C.
2. Запрещено соединение защитных PE-проводников с нулевыми рабочими N-проводниками начиная от главной заземляющей шины (ГЗШ).
3. Схема соединения к заземляемым конструкциям, элементам и инженерным сетям здания должна быть радиальной. Радиальная схема выполняется следующим образом: на каждую заземляемую часть здания приходится свой проводник уравнивания потенциалов. Соединять PE-проводники уравнивания потенциалов шлейфом строго запрещено!
4. Запрещается устанавливать в цепях защитных PE-проводников различные коммутационные аппараты защиты. Непрерывность защитных проводников — это самое главное и основное требование.

Создание систем выравнивания потенциалов

Проект каждой системы индивидуален, и разрабатывается в соответствии с конфигурацией помещения. Существуют общие правила монтажа, которые необходимо выполнять:

• Шина выравнивания потенциалов и шина защитного заземления должны быть соединены, или объединены в один узел.
• Все объекты: электроустановки, поддоны, ванны, раковины, элементы инфраструктуры здания, подключаются к шине выравнивания потенциалов параллельно.

  Это означает, что каждый элемент имеет отдельный проводник, подключенный к общей шине. Не допускается последовательное соединение между объектами. Если первичный проводник будет оборван, все последующие объекты на линии окажутся отключенными от системы выравнивания потенциалов.

• На всей протяженности токопроводящих линий, не должно быть коммутационных и размыкающих устройств: выключателей, реле, плавких предохранителей.
• Подключение должно быть надежным: не допускаются скрутки, приматывание изолентой. Применяется сварка, винтовые соединения, штатные контактные зажимы.

Какие объекты подключаются к системе выравнивания потенциалов

• Металлические корпуса всех электроустановок (если они не заземлены надлежащим образом). В список входят и токопроводящие корпуса светильников (торшеров).
• Разумеется, вся система защитного заземления. Собственно, от нее и начинается система выравнивания потенциалов.
• Металлические части каркаса здания, арматура фундамента, стен, перекрытий.
• Самостоятельно установленные металлические элементы инфраструктуры. Например, стальная сетка под стяжкой пола или металлический профиль под листами гипсокартона.
• Металлические трубы и кожухи системы вентиляции.
• Медные трубки системы подачи хладагента в кондиционерах (если они имеют большую протяженность).
• Металлические оболочки бронированных кабелей.
• Экранная оплетка информационных кабелей (телевидение, интернет).

На этом пункте остановимся подробнее. Кабель в металлической оплетке начинается от распределительного или усилительного устройства, которое расположено далеко за пределами вашего помещения. При этом у вас нет возможности контролировать правильность организации питания или заземления этих устройств. Может возникнуть ситуация, когда по экрану к вам в дом придет фаза.

Вы, ничего не подозревая, можете одновременно коснуться оплетки под напряжением, и заземленного металлического предмета (например, радиатора отопления). Последствия очевидны — поражение электротоком. При подключении экрана к системе выравнивания потенциалов, внешний пробой фазы на кабель, не страшен.

• Все металлические части системы водоснабжения и канализации: трубы, смесители, раковины из нержавейки, поддоны и металлические кабинки душевых, ванны.
• Компоненты систем водонагрева: бойлеры, внутренние трубы.
• Система отопления: трубы, радиаторы, полотенцесушители.
• Система газоснабжения.
• Заземление молниезащиты (если у вас частное жилище, в многоквартирных домах «опция» недоступна). При этом молниеотвод подключается к общей системе, и собственному заземлителю одновременно.
• Металлопластиковые рамы окон (если токопроводящие элементы не покрыты пластиком).
• Стальные двери и дверные коробки.

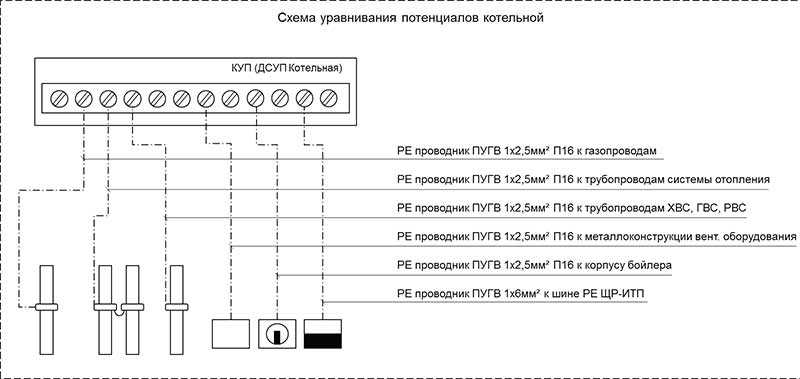

На схеме это выглядит так:

1. Шина выравнивания потенциалов.
2. Грозоразрядник от щита питания. Соединен с фазой. В нормальном состоянии, контакта между фазным и заземляющим проводником нет — в разряднике достаточный зазор. При ударе молнии в силовой кабель, возникает дуговой ток на «землю», и разница потенциалов в несколько тысяч вольт не возникнет.
3. Ограничитель перенапряжения в линии данных.
4. Кронштейны крепления заземляющих проводников к металлическим трубам.
5. Фундаментный заземлитель с шиной, входящий в общую систему выравнивания потенциалов.
