Схемы заземления
Сначала необходимом определиться с схемой заземления. В нашем случае применимы две из них, это замкнутая (треугольная) и линейная.

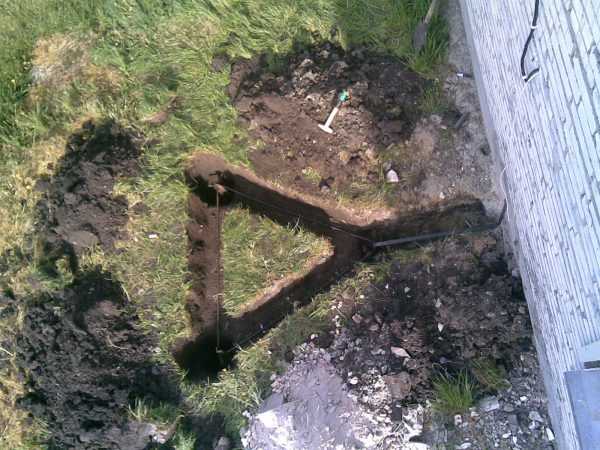

Замкнутая схема.
Представляет из себя три вбитых в землю штыря расположенных в углах равностороннего треугольника (если смотреть сверху).
Штыри в верхней части соединяются между собой горизонтальными заземлителями, их тоже три.
Плюс данной системы в том, что при выходе из строя одного из горизонтальных заземлителей вся система будет продолжать работать.
Линейная схема.
Представляет из себя три кола заземления, которые вбиваются в землю на одной линии и соединяются между собой двумя горизонтальными металлическими полосами (заземлителями).
ЧИТАЙТЕ ПО ТЕМЕ: Как заземлить стиральную машину в частном доме.
Такая схема хотя и проще первой, но работает менее надежно, так как в случае выхода из строя хотя бы одной горизонтальной перемычки вся система перестает работать.
Какую схему использовать решать вам, но мы рекомендуем схему треугольник, так как она прослужит не одно десятилетие.
Но это еще не все. Схемы заземления можно усовершенствовать.
К примеру, не будет ошибкой вбить колья заземления в землю в виде прямоугольника или овала.
Или улучшить линейную схему добавив в нее пару кольев и пару горизонтальных заземлителей.
А также установить линейный контур с двумя и более группами заземлителей. На рисунке в центре.
Не рекомендуется вбивать менее трех кольев, если предусмотрена только одна группа заземлителей.
Также многое будет зависеть от возможностей участка местности, где будет монтироваться заземление, но об этом дальше.
Все про провод для заземления: цвет, марки, сечение, как подключить и где лучше использовать
Как обезопасить подключение розетки?
Использование правильных инструментов
Перед началом работ по установке розетки необходимо убедиться в наличии всех необходимых инструментов и обеспечить безопасность работы. Источник питания должен быть выключен, а лучше всего, если сеть будет полностью отключена.
В процессе установки розетки используйте только качественные инструменты, которые соответствуют требованиям безопасности. Это позволит избежать различных аварий и повреждений.
Установка розетки
Каждая розетка имеет свои инструкции по установке и подключению. Необходимо внимательно изучить рекомендации к устройству и следовать им при работе. Перед началом установки необходимо убедиться в качестве и целостности проводов.
При подключении розетки необходимо соблюдать правильный порядок подключения проводов и правильно закрепить их на лапках. Для улучшения качества контакта на клемнике можно использовать специальные наконечники.
Проверка установки
После установки розетки необходимо проверить ее работоспособность. Включите источник питания и проверьте, работает ли розетка.
Если Вы не уверены в качестве своих работ по установке розетки, лучше обратиться к профессионалам. Они смогут быстро и качественно выполнить работу и гарантировать ее безопасность.
Особенности установки розетки с заземлением
Схема подключения розетки с заземлением не подразумевает никаких сложных манипуляций. Справиться с этим может любой человек. Достаточно ознакомиться с теоретической частью и проявить внимательность при монтаже.
Перед тем, как установить розетку с заземлением, определяется тип проводки. Для этого демонтируется старая розетка. Еcли подведено два провода – заземления нет, в наличии только фаза и нейтраль (нулевая фаза).
При покупке розетки учитывается качество продукта и отдаётся предпочтение производителю, хорошо зарекомендовавшему себя на рынке. Корпус её должен быть без повреждений. Для дома подходят так называемые «внутренние» розетки – они встраиваются при установке в выемку стены. Рекомендуемый номинальный ток отключения для домашней розетки от 30 до 100 миллиампер. Информацию о номинале можно прочесть на обратной стороне розетки. Российские образцы обычно рассчитаны на 10 или 6,3А; зарубежные – на 10 или 16А.
Особое внимание уделяется размеру отверстий и расстоянию между ними. У европейских образцов и диаметр, и расстояние больше. Если дома используются исключительно отечественные приборы, розетки лучше покупать тоже отечественные
Если дома используются исключительно отечественные приборы, розетки лучше покупать тоже отечественные.
Из правильно подобранной розетки вилка вынимается с небольшим усилием!
На рынке представлено большое разнообразие розеток с заземлением:
- Есть образцы с защитой от перегрузки – внутри находится встроенный предохранитель, который перегорает при коротком замыкании.
- С защитой от утечки тока – специальное устройство отключает розетку в случае обнаружения утечки. Розетка идеально подходит для детской комнаты! Стоит малышу что-нибудь засунуть в розетку, как тут же сработает защита.
- С защитой от перенапряжения — автоматически отключается при скачке напряжения в сети, подходит для подключения дорогих приборов.
- С механической защитой – специальные шторки защищают от касания к контактам.
- С молниезащитой – для регионов с сильной грозовой активностью.
- Для мощных приборов – рассчитаны на ток в 20 и больше ампер. Всегда продаются со специальной вилкой.
- Универсальные – в комплекте с разъёмами для разных типов вилок.
Подрозетник выбирается исходя из типа стены. Коробка подрозетника фиксируется внутри стены, в специальной выемке.
Для гипсокартона, дерева, пластика используются коробки для гипсокартона. А для кирпича, бетона, пенобетона – коробки для бетона. Крепятся они гипсовым или алебастровым раствором.
Внимание! Рабочий корпус изделий должен быть качественным – изготовленным из керамики. Контакты розетки – из хорошего металла (не фольги!). Желательно наличие винтового зажима – провода вводятся между двумя пластинами и прижимаются винтом, что обеспечивает надежное крепление контактов и препятствует их ослаблению в процессе эксплуатации
Желательно наличие винтового зажима – провода вводятся между двумя пластинами и прижимаются винтом, что обеспечивает надежное крепление контактов и препятствует их ослаблению в процессе эксплуатации.
Слабый контакт в точке соединения проводников вызывает увеличение тока, разогрев кабелей, что может послужить поводом для возникновения чрезвычайной ситуации
Поэтому очень важно обеспечить корректное соединение проводов в распределительной коробке при электромонтажных работах в домашней сети
Выбор распред коробки необходимо делать, исходя из их конструктивного исполнения и назначения, чему посвящена отдельная статья .
Перед установкой отключается питание на электрощите. Провода разводятся в стороны. Фаза определяется электрическим тестером (пробником). Обычно провода отличаются по цветам. Желто-зелёная изоляция обозначает заземление. Если провода одного цвета, найти фазу поможет тестер.
Правила подключения проводки. фаза — справа, нейтраль — слева, заземление — к верхней или центральной клемме розетки.
Заземление в доме
В частном доме заземление проводится двумя способами:
- без заземляющего контура;
- с заземляющим контуром.
При отсутствии контура в роли заземляющей конструкции выступает стальная труба или металлические части на деревянном столбе. Используя подобный метод, нужно соблюдать два условия – минимальная глубина должна составлять 1 метр и растекание тока должно быть не более 4 Ом на 220 В.
Схема с заземляющим контуром имеет распределительную шину, с которой начинается вся система. Все металлические части контура должны надежно соединиться друг с другом. Для этого используется сварка компонентов.
При создании контура чаще всего допускаются следующие ошибки:
Ненадежные соединения частей. Плохой контакт приводит к окислению и образованию ржавчины, из-за чего контур может разрушаться
Важно делать качественное соединение.
Выбор неподходящего металла. Металлическая арматура не подходит для соединения – в ней нарушается равномерность распределения токов.
Подключаем правильно
Перед установкой нужно определить, какой же тип проводки в стене. Этот этап требует демонтажа старой розетки, в результате чего будет видно количество проводов. Если провода только два — заземления нет, а мы видим только провод нейтраль, а также фазу.
Для правильного подключения следует соблюдать все этапы работы:
- На щитке отключите электроснабжение;
- Внимательно осмотрите щит и убедитесь, что электричество отключено;
- Далее специальным индикатором (так называемая индикаторная отвертка) необходимо убедиться, что фаза отсутствует на всех 3-х проводах, точнее на их оголенных частях;
- Открутите винт на корпусе, ослабьте лапки, уберите старое изделие;
- Если подрозетник в плохом состоянии его можно почистить или поменять на новый;
- Снимаем внешнюю изоляцию;
- Зачищаем концы проводов.
- Подключаем кабели к розетке и затягиваем винт;
- К розетке подсоединяем третий кабель — заземление к клемме, обозначенной как «РЕ» или специальным знаком:
- Фиксируем корпус с помощью винтов;
- Закручиваем крышку корпуса.
Что такое заземление
Соединение проводов для заземления в розетке
Электрический ток — это поток электронов, перемещающихся по проводнику под воздействием магнитного поля, создающего разницу потенциалов. По природе веществ частицы движутся от положительного потенциала (+), который называется фазой и подается к технике, к отрицательному (-), называемому нулем. Человек, на 70 % состоящий из воды, является идеальным проводником тока. Земля обладает абсолютным нулевым потенциалом. Если имеется отдельная линия и заглубленный контур, она примет на себя как утечку, так и статический заряд, которые пойдут по пути наименьшего сопротивления в обход человеческого тела.
Какую роль играет
В соответствии с обновленным ГОСТ все частные дома и квартиры должны быть оборудованы заземленными розетками со специальными контактами для провода, принимающего на себя утечки тока в приборах. Многие не придают значения этому решению и напрасно. В бытовых приборах часто отходят или отгорают внутренние провода, прикасаясь после этого к корпусу. Евророзетка с заземлением забирает напряжение с поверхности техники, отводя его по отдельной линии в закопанную в грунте конструкцию. Сопротивление этой линии меньше, чем у человеческого тела. Благодаря этому исключается вероятность несчастных случаев из-за неисправной электропроводки бытовых приборов. Таким образом розетка скрытой проводки с заземлением обеспечивает снижение величины тока утечки до безопасного уровня.
В чем разница между заземлением и занулением
Разница заземления и зануления
Далеко не во всем жилом фонде имеется заземление в розетках. Вместе с тем есть необходимость обезопасить жильцов от поражения током при использовании бытовых приборов, особенно тех, которые оснащены стальным корпусом и установлены во влажных помещениях. Для этого используется зануление — подключение корпуса электрической установки к нулевому проводу. По своему назначению это решение выполняет защитную функцию — предотвращение поражения человека током утечки.
Разница с заземлением заключается в том, что в случае зануления при пробивании тока на корпус происходит короткое замыкание, которое приводит к срабатыванию автоматических устройств, установленных как на линии, так и в самом приборе. Поражение человека исключено изначально, так как сломавшийся прибор будет обесточен еще до момента контакта с ним. Подключать его к сети можно только после устранения неисправности.
Причины, исключающие монтаж заземления ↑
- Если заземление не соединить с водопроводными трубами, батареями, арматурой и другими проводящими частями квартиры, то между подсоединенной к такой проводке техникой и этими частями появится опасное напряжение. Но даже если соединить и заземление получится хорошим, то с этих конструкций выравнивающий ток по заземлению пойдет через всю квартиру. Подобные токи могут быть очень большими, поэтому при нарушении PEN (основного заземлителя) возникнет опасность пожара из-за сверх токов. Но это еще не все. В случае возникновения на корпусе электроприборов напряжения, заземленного посредством батареи или водопроводной трубы, под напряжение попадут все трубы и батареи, в том числе в соседних квартирах. В итоге соседа, который решил налить воду из-под крана может насмерть поразить током! О запрете использования труб написано вПУЭ 1.7.110.
- Также нельзя осуществлять имитацию схемы через соединение в евророзетке «нулевого рабочего» с «нулевым защитным» проводником. Это крайне опасно. Нередки случаиотгорания «нулевого рабочего» проводника в щите. А это ведет к тому, что на корпусе компьютера, холодильника и т.д. размещается 220 В.
- Единственное исключение составляет заземление «на ноль», которое делается в домах, специально оборудованных под электроплиты. Однако делать это следует лишь после внимательно изучения нулевого проводника на сечение (не менее 16 квадр. для алюминия), а также неразрывность (по ПУЭ 7, пункт 1.7.131). Делать это должен квалифицированный электрик.
Таким образом, мы видим, что в некоторых случаях провести схему в квартире непросто. Если это система TN – C – S либо же TN – S, то заземлить можно и самому (то есть провести провода по квартире). Если же это устаревшая TN – C, то в случае отдельно взятой квартиры не поможет даже опытный электрик. Ее нужно менять во всем доме.
Советы и рекомендации
- электрики рекомендуют заземлять все имеющиеся в квартире бытовые приборы и розетки;
- нельзя заземлять электроприборы по цепочке друг через друга. Это может вызвать электромагнитную несовместимость и несрабатывание заземляющего контура;
- следует использовать специальные клеммы, скрутки на месте стыков недопустимы;
- к каждой клемме шины PE допустимо подключать только один провод.
Заземление сделает безопасным процесс использования электрических приборов в квартире. Существует несколько систем подключения, самая распространенная – TN-C, она не имеет отдельного заземляющего проводника и является устаревшей. Чтобы обезопасить человека от поражения током, можно установить УЗО и собрать собственный защитный контур. Если соблюдать технику безопасности и нормы ПУЭ, это не вызовет больших трудностей.
Типы используемых заземлений
Основными выводами для питания электрической сети в квартире являются фаза и ноль. При этом существуют различные варианты подключения нулевого провода для защитного зануления или только в качестве обратного пути протекания тока. То же относится и к заземляющему PE проводу, который может либо иметь выделенную жилу в общей схеме, быть совмещенным или вообще отсутствовать.
Все отличия схем подключения оговариваются п.1.7.3 правил ПУЭ, поэтому для начала рассмотрите вариант, которым подключен весь дом и конкретно ваша квартира. Всего их выделяют шесть, но конкретная схема, примененная в вашем доме, закладывался еще на этапе строительства и монтажа электропроводки. Рассмотрите наиболее актуальные схемы электроснабжения для бытовых потребителей.

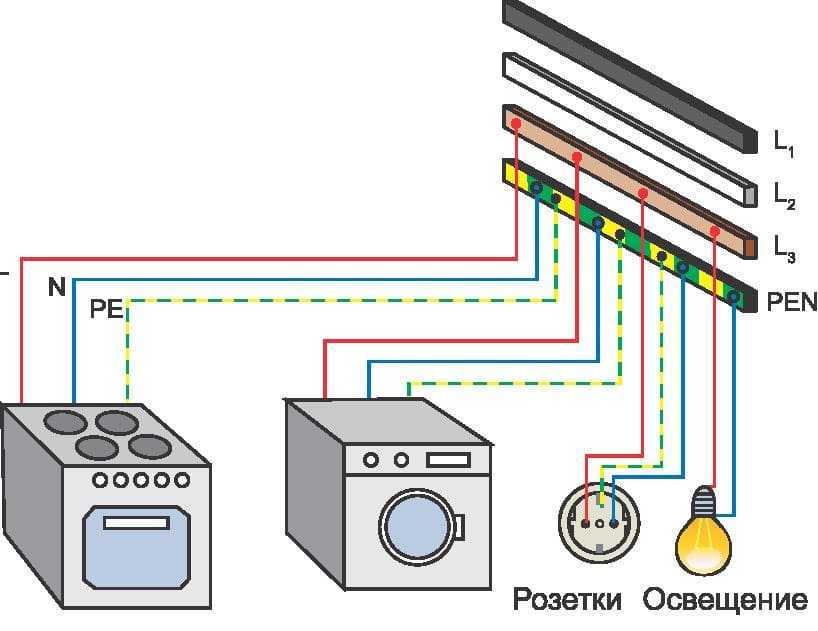

Система TN-C.
Особенностью системы TN-C является электроснабжение при помощи четырехпроводной схемы, в которой три провода отводятся для фазы, а четвертый выполняет одновременно роль нуля и защиты. Четвертый провод совмещает заземляющий проводник PE и нулевой N, из-за чего он получил название PEN проводника. При подключении заземления в квартире по такой схеме существует серьезная угроза человеческой жизни.
Рис. 1: пример аварийной ситуации в TN-C системе
Посмотрите на рисунок 1, как показано на примере, в случае обрыва совмещенного заземляющего проводника у всех владельцев квартир будет развиваться следующая ситуация:
- Прекратят работать электроприборы – из-за отсутствия рабочего нуля прервется цепь протекания электротока (исключение составят лишь те приборы, которые питаются фазным напряжением без использования нуля);
- Сами устройства будут находиться под потенциалом напряжения сети, так как цепь электрических приборов по-прежнему будет оставаться исправной;
- На корпусе и металлических деталях приборов, заземляющих контактах розеток, в случае их соединения с совмещенной шиной заземления, будет находиться потенциал нулевого провода.
Как видите, применять такую систему для своей квартиры не только не эффективно, но и опасно для вашей жизни. Поэтому не стоит подключать заземление оборудования на один проводник с нулем. Следует отметить, что обеспечить защиту для квартиры посредством установки УЗО в такой системе невозможно, на что указывает п 1.7.80 ПУЭ. Полноценное заземление можно обеспечить только за счет перевода схемы на более современные TN-C-S или TN-S системы.
Система TN-C-S.
На практике схема TN-C-S представляет собой современное развитие предыдущей TN-C системы. Как и предыдущий вариант, в ней от питающей подстанции к потребителю выдается четыре линии, из которых три отведены для фазных проводов, а четвертый под совмещенный PEN проводник. Но, на определенном участке цепи выполняется разрыв PEN жилы, а из нее отдельно выделяется нулевой провод и заземление. Для последнего устанавливается отдельный заземляющий контур в месте раздела, обеспечивающий необходимую величину электрического сопротивления току растекания.

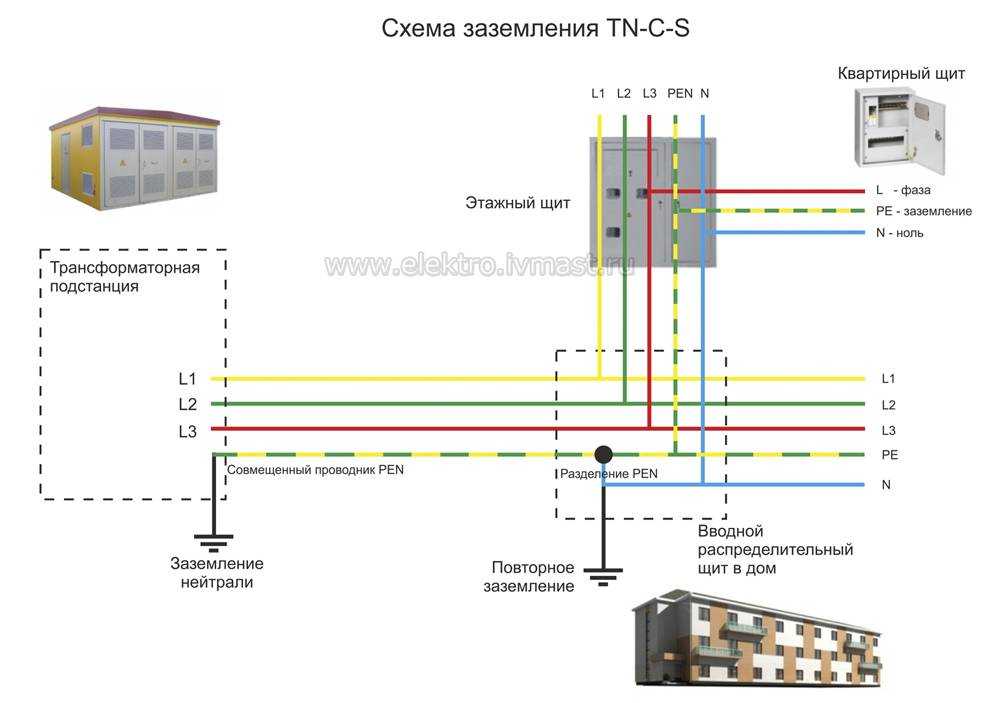

Рис. 2. Принципиальная схема подключения TN-C-S
Посмотрите на рисунок, здесь приведена принципиальная схема TN-C-S. От подстанции к дому проведен совмещенный PEN провод. Далее, возле дома обустраивается собственный контур заземления, от которого в дом заведена шина PE, а совмещенная шина используется только в качестве нулевого вывода. При этом нулевой проводник несет угрозу для оборудования из-за его совмещения до места разделения. Поэтому, чтобы избежать негативных последствий, в него необходимо включать УЗО.

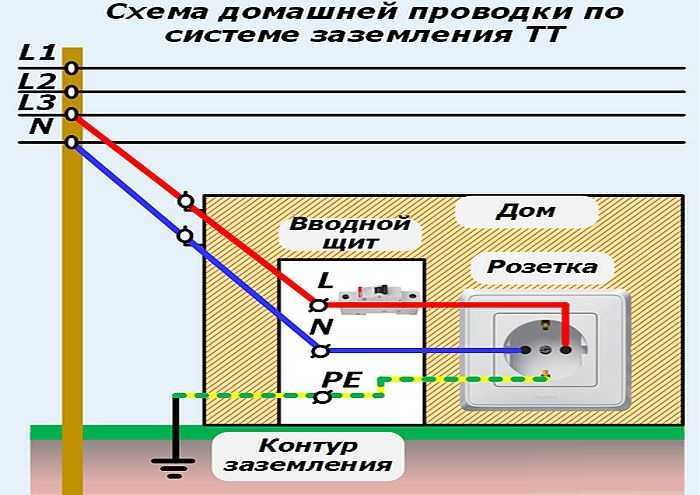

Система TT.
Такая система наиболее распространена в отечественных сетях питания бытовых потребителей. Она характеризуется четырехпроводным электроснабжением, в котором три провода отводятся под фазы, а четвертый под глухозаземленный ноль.

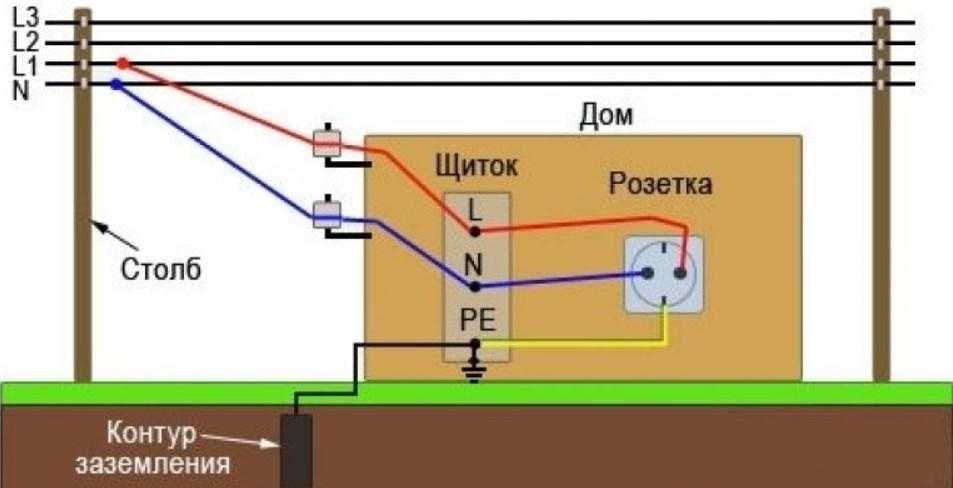

Рис. 3: принципиальная схема подключения TT
Как видите на рисунке, защитное заземление в такой системе отсутствует, поэтому контур организовывается индивидуально для каждого дома или квартиры. После установки такого заземления от электрического щитка в квартире питание ведется трехжильным проводом (фаза, ноль и заземление).
В виду того, что для всех вышеприведенных вариантов отсутствует отдельный защитный проводник, оптимальным способом для каждого потребителя будет организация заземления в квартире самостоятельно. Самым эффективным способом является заземляющий контур, хоть общий, хоть индивидуальный.
Розетка с заземлением 220 В на 16 и 32 А – технические характеристики
Если взять Европейскую часть континента и всю Россию, то там стандартное напряжение (U) в сети составляет от 220 до 240 В. Обычные розетки рассчитаны на напряжение 220 В с нагрузкой мощностью не более 3,5 кВт.
Эксплуатация таких розеток ограничивается в пределах бытовой техники не большой мощности и рассчитаны на ток (I) 16А.
Если взять электрические приборы более мощные (электроплиты, духовые шкафы и другие электроприборы), то для них предусмотрены другие розетки с предельным током (I) 32 А и предельно допустимой мощностью 7 кВт.
Степень защиты от пыли (предметов) и влаги у розеток разные. Некоторые вообще не имеют никакой защиты, а некоторые имеют IP20, IP44, IP54 и другие. Чем выше IP, тем выше защита. Например, IP54 – «5» защищает от всевозможных предметов полностью и частично от пыли, «4» защищает от брызг воды.
IP54 имеют следующие марки розеток: EL-BI EVA, ABB EVA, VIKO, EKF, DelUMO и другие. Такие розетки устанавливают во влажных помещениях, например, в ванных комнатах.
Какие системы существуют
При разработке систем энергоснабжения проблема заземления решается за счет применения особых схем. С их помощью монтируется заземление не только на подстанции, но и на стороне потребителя (с учетом различного набора подводимых к нагрузке проводов).
Среди известных систем, обеспечивающих заземление в квартире, особый интерес представляют следующие варианты:
- TN-C.
- TN-S.
- TN-C-S.
Рассмотрим каждый из них более подробно.
TN-C – это наиболее распространенная, но и максимально уязвимая в плане безопасности система. Как видно из помещенной ниже схемы отдельный проводник PE в ней не предусматривается, поскольку он совмещен с рабочим нулём в шине PEN. Повторное заземление в квартире также отсутствует.
В ней имеется четыре входящих жилы (3 фазы и PEN). В помещение поступают только два провода: один из них фаза, а второй – тот же PEN. Для обеспечения хоть какой-то безопасности в таких схемах обустраивается зануление в квартире (в надежде на срабатывание включенного в линию автомата от перегрузки по току). Для этого заземляющие клеммы розеток соединяются перемычкой с нулем (PEN).

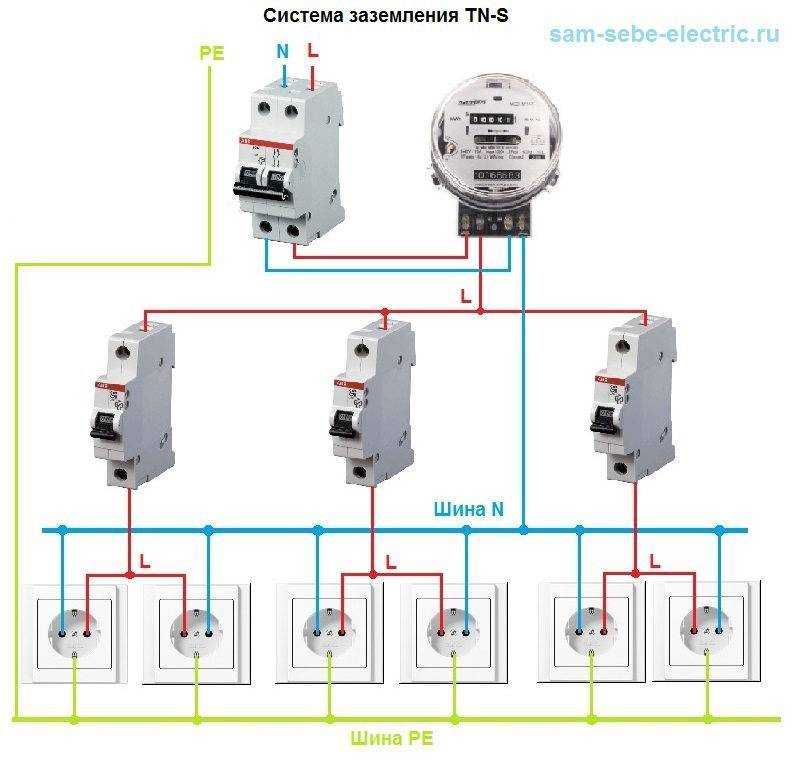

Принципиальное отличие системы TN-S от предыдущей схемы – это то, что проводники PE и N разделены, начиная с подстанции, и по всей длине линии прокладки нигде не соединяются. Для того чтобы убедиться в использовании этой схемы, достаточно заглянуть в ВРУ. На его входе должно быть пять отдельных жил: из них три фазные, один рабочий ноль и один защитный проводник. С него до квартирного щитка прокладывается кабель с тремя проводами: фазой, нулем и PE.
Система TN-C-S относится к промежуточным вариантам, объединившим в себе достоинства TN-S и сравнительную дешевизну TN-C. При этом нулевой проводник на отрезке от подстанции до объекта совмещает возможности N и PE. В ВРУ здания осуществляется их искусственное расщепление (на отрезке медной полосы), после чего они поступают в квартирный щиток уже окончательно разделенными. Набор шин в таком кабеле тот же, что и в TN-S.
Искусственно создаваемое расщепление, обеспечивающее впоследствии заземление в квартире, имеет смысл лишь при наличии повторного контура, смонтированного на входе в здание (на схеме оно обозначено, как дополнительное). При его отсутствии оно ничем не отличается от варианта, когда обустраивается зануление в квартире.
Функциональность розетки с заземлением
Чтобы понять, как подключить розетку с заземлением, следует знать ее предназначение и зачем нужно заземление в розетке. Почти все бытовые приборы подлежат заземлению — этого требуют правила по безопасности. Если электрический ток и попадет на прибор, с помощью заземления все напряжение будет моментально отведено в сторону земли, в результате чего сработает защитный автомат.

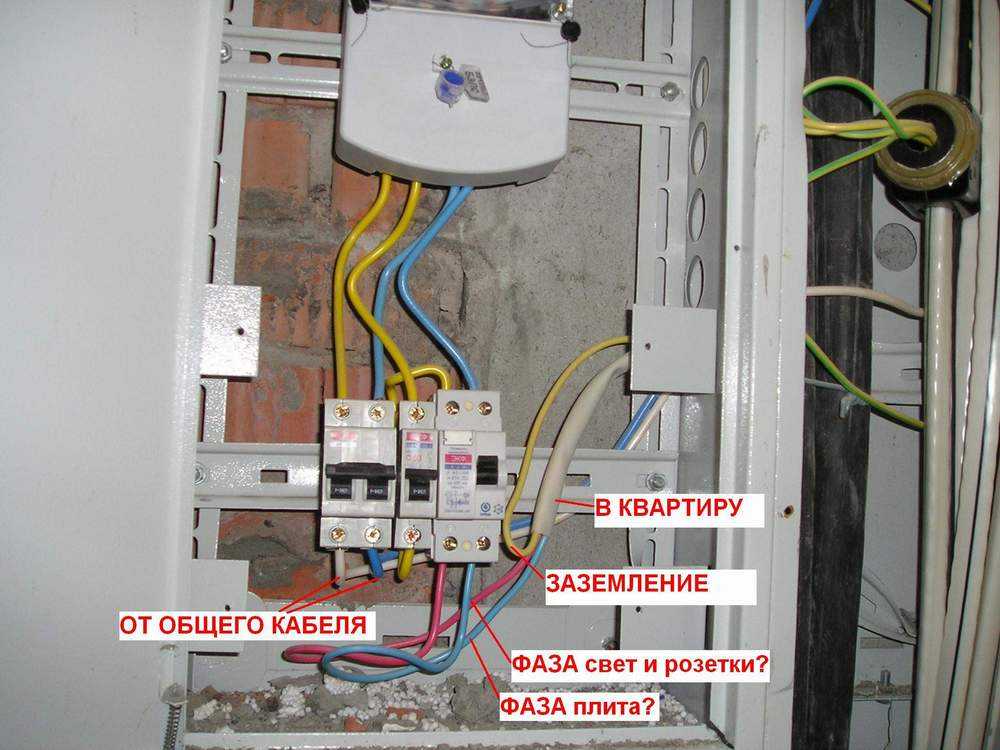

В современных многоквартирных домах проводники заземления заведены в квартирный щиток и разведены по квартире вместе с фазным и нулевым проводом. Таким образом подключение этих 3-х проводов — это всё что нужно. Ответить на вопрос о том, как заземлить розетку в квартире для старых домов («хрущевки», «брежневки» и тому подобных) сложнее. Ведь в таком случае, необходимо завести «Землю» в квартиру от подъездного щитка. И далее, если вы захотите сделать все розетки вашей квартиры с заземлением, то необходимо будет полностью заменить проводку в квартире. Альтернативным вариантом может стать проводка, спрятанная в кабель-канал.
Если полный ремонт жилища не входит в ваши планы, но есть намерение подключить стиральную машинку, холодильник или еще что-то на кухне и розетка с заземлением необходима только одна, то можно провести по поверхности стены кабель от щитка до кухни. Такой кабель обязательно должен быть с двойной изоляцией. Например, хорошим выбором может стать провод ПВС. В идеале, провод лучше спрятать в кабель-канал.
На рынке представлен широкий ассортимент розеток с заземлением:

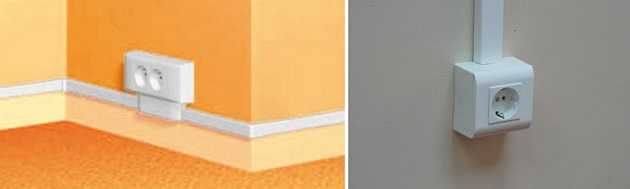

- Встраиваемые / накладные;
- С защитой от перегрузки (имеют внутренний предохранитель);
- С защитой от утечки тока;
- Универсальные;
- С молниезащитой;
- С защитой от перенапряжения;
- Для очень мощных изделий;
- С защитой механического типа.
Подбирая изделие важно исходить из типа стены, на которую оно будет устанавливаться
Не рекомендуется покупать розетки с некачественным дешевым корпусом — обратите внимание на корпуса, выполненные из керамики
Монтаж контура заземления в частном доме
После изучения теоретических вопросов, в том числе и для чего нужно заземление в доме, можно приступать к непосредственному монтажу контура.
Процедура заземления жилого дома начинается с выбора места установки. Данный участок должен быть свободен от любых коммуникаций, поэтому предварительно следует выполнить все необходимые согласования с соответствующими службами. Далее выбирается одна из конфигураций заземлительного контура, рассмотренных ранее. После этого можно приступать к установке электродов самому без помощников.
Для облегчения этой процедуры рекомендуется использовать ручной бур. С помощью бура в грунте делается первое отверстие на глубину около 2-х метров, после чего туда вбивается первый штырь. Если он легко входит в землю, то все последующие электроды можно вбивать глубже, но не более чем на 3 метра. В этом случае штырь просто застрянет и дальше не пойдет.
По завершении забивки, все заземлители обрезаются в верхней части на 15-20 см вниз от уровня земли. Между ними на эту же глубину прокапывается канавка для укладки соединительных элементов. Затем выполняется соединение всех деталей болтами или сваркой. К самой ближней части от дома подключается специальный провод заземления. Недостатком болтовых соединений является необходимость их периодической проверки, подтягивания контактов и очистки от ржавчины.
Как сделать заземление в квартире, если его нет
В старых домах установлена система TN–C, которая не имеет заземления, и проложен двухжильный провод (фаза и ноль). Чтобы заземлить квартиру, придется провести новую проводку, установить автомат УЗО или смонтировать контур.

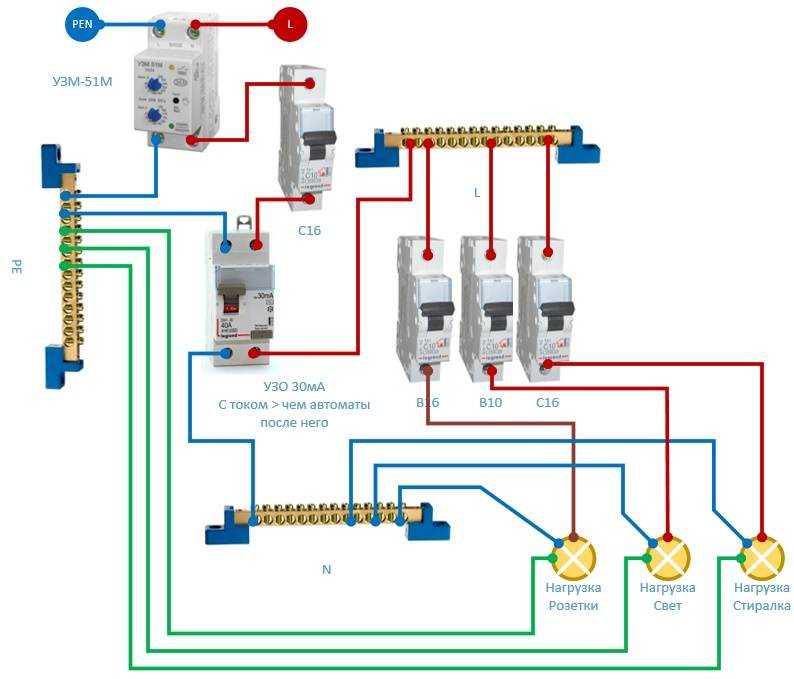

Подключение УЗО
Устройство защитного отключения, или, по-другому, УЗО спасет человека от удара током в случае, если в доме отсутствует заземление. Через устройство проходят фазовый и нулевой провода. В момент утечки электричества оно определяет разницу между силой тока, прошедшей между ними, и разъединяет контакты, тем самым обесточивая участок сети.
Существует два варианта подключения УЗО:
- На весь дом. В таком случае обезопасить от утечки можно все электроприборы в квартире, начиная от крупной бытовой техники, заканчивая светильниками. Для этого потребуется более мощный и дорогостоящий прибор. При срабатывании защиты электричество будет отключено везде, а на наличие утечки придется проверять каждое подключенное устройство отдельно.
- На комнату или конкретное устройство. Менее мощный УЗО устанавливается только на «опасные» линии, например, на ванную комнату, кухню, подвал или на конкретное устройство, вроде стиральной машины или электроплиты. Если в квартире есть устройства, потребляющие больше 1,2 кВт, то на каждое из них рекомендуется ставить отдельный автомат и УЗО.
Прибор имеет две входных и две выходных клеммы (фаза и ноль). Установка производится согласно схеме:
Правила установки:
- УЗО устанавливается между входным выключателем и автоматом;
- мощность УЗО должна немного превышать мощность установленного на нее автомата;
- правильность работы УЗО проверяется путем подключения бытового прибора под нагрузкой к сети, в которую оно было установлено.
Монтаж собственного контура
Собственный контур для заземления своими руками можно сделать как в частном доме, так и в многоквартирном. Во втором случае работу надо согласовать с управляющей компанией и соблюдать требования ПУЭ.
Порядок работ:
- По стояку к подвалу протягивается одножильный провод PE. Рекомендуется использовать медный провод сечением не менее 4 кв. мм.
- Рядом с домом устанавливается заземлитель. Обычно используют обрезки из нержавеющей стали, которые свариваются в виде треугольника.
- Один конец провода присоединяется к готовой конструкции, другой закрепляется в щитке.
- Заземление квартиры соединяется со щитком.
Опасный вариант защиты
Недопустимо решать проблему заземления путем присоединения PE-провода к системе водопровода или газового снабжения. В случае утечки, ток пойдет не по проводам, а по трубам и батарее, что может привести к поражению электричеством не только проживающих в заземленной таким способом квартире, но и соседей.
Понятие и виды
Самым нарочным примером заземления является громоотвод, проводящий электрический разряд по пути наименьшего сопротивления от наивысшей точки в почву, минуя системы электрокоммуникации здания. Для высоковольтных линий громоотводами являются опоры ЛЭП (линия электропередач), которые не дают возможность доставать грозовым разрядам до провода, тем самым создавать перепады напряжения в сети во время грозы.
Второй вид – УЗИП (устройство защиты от импульсных перенапряжений). Один электрод присоединён к низковольтному проводу, а другой заземлён. Пространство между электродами заполнено преимущественно инертным газом. При достижении определённого напряжения на 1–5%, ниже, чем максимальное при котором может функционировать тот или иной прибор, происходит пробой – напряжение выравнивается. УЗИПы используются для ликвидации остаточного напряжения на сетевых коммутационных кабелях.
Третий вид применяется для заземления в многоквартирном доме. В качестве заземления используется нулевой или дополнительный заземляющий провод, который подводится к каждому гнезду как дополнительный контакт розетке 220В или в случае промышленного 3-фазного напряжения 380В.
Как проверить наличие земли в розетке
С тем как подключить розетку с заземлением разобрались, но желательно еще понять, работает заземление или нет. Чтобы сделать все официально, надо пригласить электриков. Они при помощи омметра проведут измерения параметров заземления. Вообще, эта процедура обязательна перед вводом электропроводки в эксплуатацию — сегодня без заземления никто вам электричество не подключит. Причем заземление должно отвечать требованиям, но вот на розетках его никто не проверяет. Надо только приглашать электриков.

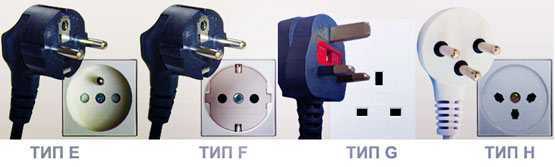

В разных странах розетки и заземляющие контакты имеют разную форму. В нашей стране действует тип F
Самостоятельная проверка
Можно проверить качество заземление в розетке самостоятельно. Но учтите: все подобные способы запрещены нормативными документами. «Нормальных» и безопасных просто нет. Есть рискованные, при которых можно получить поражение электротоком. Проверяют обычно при помощи контрольки — это патрон с лампой накаливания на 220 В небольшой мощности (25-30 Вт). К выводам патрона прикручены/припаяны два провода сечением 2,5 мм². Для удобства к концам проводов можно припаять крокодилы. И лучше, если они будут иметь изолированный корпус — проще будет соблюдать технику безопасности.
Проверки при помощи лампочки запрещены
Сначала на розетке определяем фазу. Даже если вы ее только что подключили, перепроверьте. Сделать это можно при помощи отвертки-индикатора: если при прикосновении щупом отвертки горит светодиод — это фаза. Далее, к найденной фазе подключаем один из проводов контрольки. Вторым проводом касаемся нуля — лампочка должна загореться. При прикосновении к земляному проводу — должно сработать УЗО, так как своей проверкой вы создали ток утечки. Если так и произошло — заземление и УЗО у вас работают нормально.
Если проводка старая и УЗО нет, лампа просто будет гореть. По яркости ее свечения можно определить нормальные или нет параметры у заземления. По идее, яркость горения при подключении через ноль и землю отличаться не должны. Это если «земля» нормально работает. Если с «землей» яркость заметно падает, параметры заземления плохие и необходимо переделывать, проверять контакты, штыри и т.д.
К вопросу о безопасности
Еще раз обращаем внимание: для проверки работоспособности заземления в розетках лучше пригласить электрика. Он проведет замеры, и по результатам даст заключение
Но если вы все-таки решили испробовать один из методов самостоятельной проверки, надо хорошо подготовится, соблюдать все возможные предосторожности:
Не прикасаемся руками к оголенным проводам и металлическим частям
- Под ноги положить резиновый коврик.
- Браться руками только за изолированные части.
- Не проверять одному. Чтобы «в случае чего» было кому отреагировать.
Но как мы уже сказали неоднократно выше, лучше позовите электрика. Пусть подключить розетку с заземлением вы в состоянии самостоятельно, но проверить качество работ лучше все-таки доверить профессионалу.
