Как подключить розетку с заземлением: порядок действий

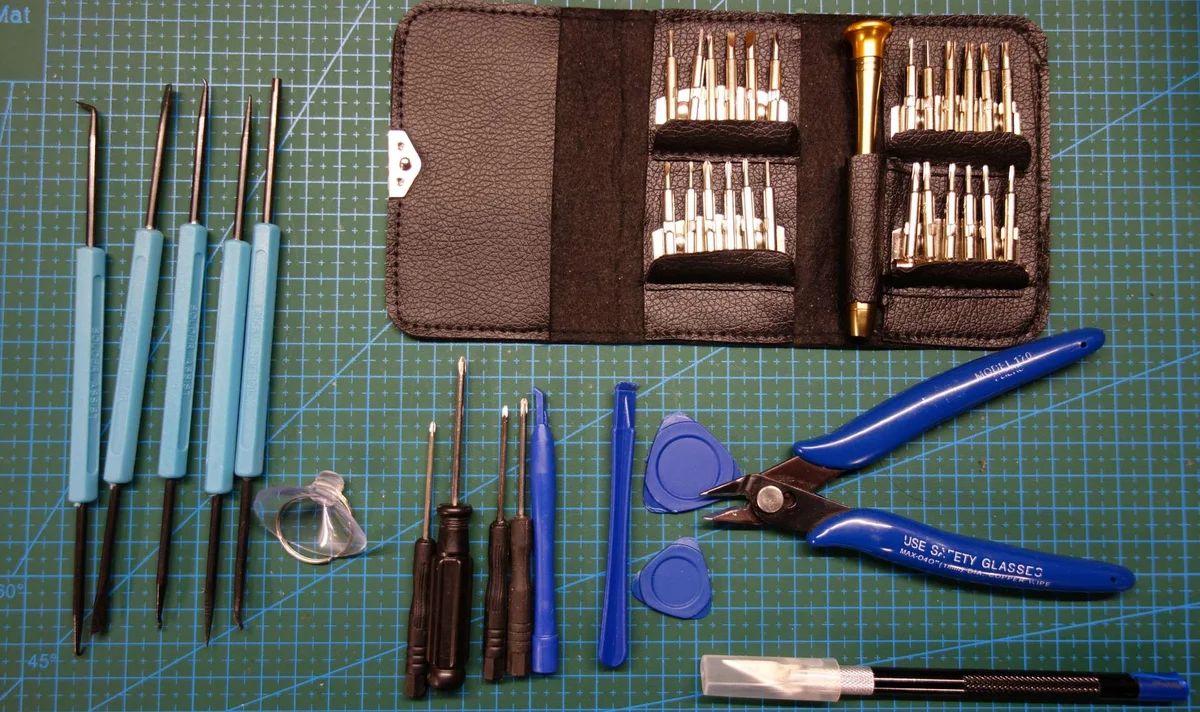

Инструменты для установки розетки

Для установки розетки необходимо иметь некоторый инструментарий.

Отвертки

Отвертки нужны для зажима проводов в клеммах розетки и крепления розетки к стене. Для установки розетки используются отвертки различных размеров и типов, например, крестовые или плоские.

Кусачки

Кусачки используются для обрезания излишков проводов после зажима их в клеммах. Они также могут использоваться для обрезания кабеля.

Клещи

Клещи помогают согнуть провода в нужном месте или снять изоляцию с провода, чтобы подготовить его к зажиму в клеммах розетки.

Тестер

Тестер нужен для проверки, правильно ли подключены провода в клеммах розетки и наличия напряжения в розетке. Он помогает выявить ошибки подключения и гарантирует безопасность в работе с электричеством.

Резак для стены

Резак для стены нужен для создания отверстия в стене под встраиваемую розетку. Он может быть как ручным, так и электрическим, в зависимости от объема работ.

Монтаж встраиваемого устройства

Как подключить розетку с заземлением внутреннего типа? Если она устанавливается на новом месте, понадобится перфоратор, чтобы выбрать нишу для подрозетника, и канавку для укладки кабеля. Для фиксации кабеля пригодится гипс и гнездо для фланца. Сначала на месте будущей розетки сверлят отверстие, а затем расширяют его. Штрабу под кабель можно пробить перфоратором, предварительно установив направление при помощи уровня.

После приготовления ниши и канавки приступают к укладке кабеля, который фиксируется гипсом. Затем вставляют пластиковый корпус в нишу, фиксируя тем же раствором. Пока гипс не схватился, проверяют уровнем положение подрозетника.

Как правильно подключить устройство? В первую очередь необходимо отключить электропитание. Для этого выкручивают пробки или выключают автоматику. После этого лучше ещё раз убедится, что электричество отключено, используя индикатор. Далее нужно снять защитную оболочку и оголить концы кабеля, разделив каждую жилу. Провода подключают к соответствующим контактам, как было описано выше.

Сердцевина розетки с подсоединёнными жилами прикручивается саморезами к коробке, установленной в нише. Провода нужно аккуратно засунуть внутрь подрозетника. Затем зафиксировать конструкцию с помощью специальных лапок или винтов. Если вилка выходит очень туго из гнёзд, со временем лапки могут расшатываться, а вот винтовое крепление держит намного надёжнее.

Завершается процесс прикручиванием крышки и декоративной рамки, которая фиксируется с помощью защёлок. Если устройство установлено слишком низко или вмонтировано в плинтус, его необходимо закрыть декоративной крышкой, чтобы обеспечить защиту при наличии маленьких детей. Также рекомендуют применять розетки с закрытыми гнёздами.

Зачем это нужно

Согласно с определением заземление – это преднамеренное соединение нетоковедущих частей электрооборудования с землей (эквивалентом), которые при повреждении проводки окажутся под напряжением. В такой ситуации создаются условия, чтобы электрический ток имел возможность уйти в землю.

Действие защитной схемы основано на разности оказываемого сопротивления:

• тело человека – не менее 1000 Ом;
• заземлитель – не более 10 Ом.

Таким образом, при утечке тока прикосновение к токопроводящей поверхности оборудования будет безопасно.

Особенно опасным для человека является фибриляционный ток (100 µА). Для однофазной электрической точки возможен вариант протекания тока через тело человека: I=U/R=220/1000=0,22 А или 220 µА, что в два раза выше обозначенного значения.

Как заземлить двойную розетку

Порядок действий для подключения двойной розетки точно такой же, как и для обычной, если это модель для одного подрозетника. В ней делается один заземляющий контакт на обе розетки, поэтому та ее часть, что вставляется в подрозетник ничем не отличается от стандартного устройства.

прокладка заземляющего провода при подключении нескольких розеток

Другое дело, если двойная розетка набрана из двух ординарных, расположенных рядом друг с другом. В таком случае заземление надо рассматривать как сделанное для двух отдельных точек и монтаж заземляющего провода производится несколько иначе, чем фазы и ноля. Различие в том, что зачастую подключаемый блок розеток соединяется между собой шлейфом, когда к следующей точке провода идут от контактов предыдущей.

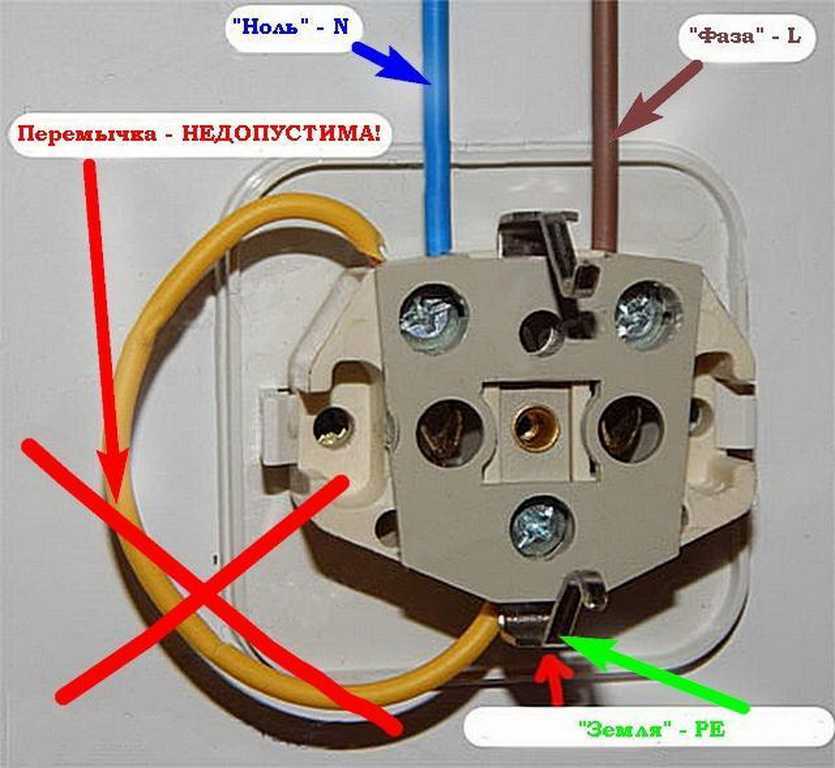

Если в каком-либо месте отгорит провод, то следующие розетки в цепи работать не будут. Это не является потенциальной угрозой получить удар электрическим током, в отличие от выхода из строя провода заземления. Чтобы этого избежать, перед тем как подключить двойную розетку, набранную из ординарных, заземляющий провод прокладывают цельным куском до последней точки подключения, а напротив предыдущих делают скрутки, от которых заземление уже идет на заземляющие контакты.

Особенности установки розетки с заземлением

Схема подключения розетки с заземлением не подразумевает никаких сложных манипуляций. Справиться с этим может любой человек. Достаточно ознакомиться с теоретической частью и проявить внимательность при монтаже.

Перед тем, как установить розетку с заземлением, определяется тип проводки. Для этого демонтируется старая розетка. Еcли подведено два провода – заземления нет, в наличии только фаза и нейтраль (нулевая фаза).

При покупке розетки учитывается качество продукта и отдаётся предпочтение производителю, хорошо зарекомендовавшему себя на рынке. Корпус её должен быть без повреждений. Для дома подходят так называемые «внутренние» розетки – они встраиваются при установке в выемку стены. Рекомендуемый номинальный ток отключения для домашней розетки от 30 до 100 миллиампер. Информацию о номинале можно прочесть на обратной стороне розетки

Российские образцы обычно рассчитаны на 10 или 6,3А; зарубежные – на 10 или 16А.

Особое внимание уделяется размеру отверстий и расстоянию между ними. У европейских образцов и диаметр, и расстояние больше

Если дома используются исключительно отечественные приборы, розетки лучше покупать тоже отечественные.

Из правильно подобранной розетки вилка вынимается с небольшим усилием!

На рынке представлено большое разнообразие розеток с заземлением:

• Есть образцы с защитой от перегрузки – внутри находится встроенный предохранитель, который перегорает при коротком замыкании.
• С защитой от утечки тока – специальное устройство отключает розетку в случае обнаружения утечки. Розетка идеально подходит для детской комнаты! Стоит малышу что-нибудь засунуть в розетку, как тут же сработает защита.
• С защитой от перенапряжения — автоматически отключается при скачке напряжения в сети, подходит для подключения дорогих приборов.
• С механической защитой – специальные шторки защищают от касания к контактам.
• С молниезащитой – для регионов с сильной грозовой активностью.
• Для мощных приборов – рассчитаны на ток в 20 и больше ампер. Всегда продаются со специальной вилкой.
• Универсальные – в комплекте с разъёмами для разных типов вилок.

Подрозетник выбирается исходя из типа стены. Коробка подрозетника фиксируется внутри стены, в специальной выемке.

Для гипсокартона, дерева, пластика используются коробки для гипсокартона. А для кирпича, бетона, пенобетона – коробки для бетона. Крепятся они гипсовым или алебастровым раствором.

Внимание! Рабочий корпус изделий должен быть качественным – изготовленным из керамики. Контакты розетки – из хорошего металла (не фольги!)

Желательно наличие винтового зажима – провода вводятся между двумя пластинами и прижимаются винтом, что обеспечивает надежное крепление контактов и препятствует их ослаблению в процессе эксплуатации.

Слабый контакт в точке соединения проводников вызывает увеличение тока, разогрев кабелей, что может послужить поводом для возникновения чрезвычайной ситуации

Поэтому очень важно обеспечить корректное соединение проводов в распределительной коробке при электромонтажных работах в домашней сети

Выбор распред коробки необходимо делать, исходя из их конструктивного исполнения и назначения, чему посвящена отдельная статья.

Перед установкой отключается питание на электрощите. Провода разводятся в стороны. Фаза определяется электрическим тестером (пробником). Обычно провода отличаются по цветам. Желто-зелёная изоляция обозначает заземление. Если провода одного цвета, найти фазу поможет тестер.

Правила подключения проводки: фаза — справа, нейтраль — слева, заземление — к верхней или центральной клемме розетки.

Суть заземления и его значение

Электроток двигается между двумя точками, которые отличаются между собой разным элоктропотенциалом и электрическим зарядом. Для начала движения тока, необходимо соединить две точки. Это можно сделать при помощи проволоки из меди.

В электрической розетке одно гнездо имеет заряд в 220 В, а другое – 0. при включении прибора происходит соединение этих двух точек, что приводит в движение ток. Только при таком условии электроприборы будут функционировать.

Каждая розетка имеет 3 отверстия: ноль, земля и фаза. Земля подводится к проводу, направленному к зажиму винтового типа. Этот провод выполняет такие функции:

• Гарантирует безопасность от удара током. При утечке тока немедленно прекращается его подача.
• Обеспечивает стабильную работу системы автоматического отключения.
• Отвечает за корректность срабатывания сетевых фильтров, которые входят в состав конструкций бутовой техники импортного производства.

Заземление по функциональности можно условно подразделить на такие виды:

• Все части корпуса оборудования, обладающие электропроводимостью, соединяются с нулем. Такой вид заземления известен как зануление. Когда на корпус попадает фаза, происходит короткое замыкание, что приводит к выбиванию автоматической системы безопасности.
• При наличии контура заземления, все части оборудования, которые имеют способность проводить электрический ток, соединяются с ним. Результатом использования такого типа заземления является то, что в случае пробивания тока, контур получает такое же напряжение, что и корпус оборудования.

Недостаток автоматической системы срабатывания заземления в ее невысокой скорости срабатывания. Земля впитывает электрический ток намного быстрее, что ставит под удар человеческую жизнь.

Основные правила подключения розетки с заземлением

Если в одно гнездо в стене устанавливается двойная или тройная розетка, то вытекает соединить специальные клеммы-перемычки между устройствами. Не стоит слишком мощно зажимать болтами провода с клеммами, провод может переломиться. После закрепления всех контактов, розетку вставляют в дыра в стене и фиксируют ее в неподвижном состоянии с помощью специальных лапок-стопоров.

В этом случае существует два выхода из ситуации: монтаж энергоснабжающим и организациями добавочного заземления нулевого провода или использование автоматов УЗО, которые располагают на электрическую цепь, питающую мощную бытовую технику. При монтаже добавочного заземления в квартире требуется поменять всю проводку, чтобы подвести заземление ко всем розеткам.

Если же используется УЗО, то пуще всего его ставят на самые энергоемкие линии: розетки, к которым подключены потребляющие рослую мощность приборы. Конечно, УЗО не защитит от удара электрическим током в случае пробоя, но предупредит смертельную травму.

Промокоды со скидками на светильники

Как подключить розетку с заземлением — простые рекомендации для установки

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

По ней каждый провод, который выходит из щитка, соединяется с 2 проводами из дополнительных жил, которые направляются на 2 и 3 розетки. Если же вам что-то непонятно, пишите мне!

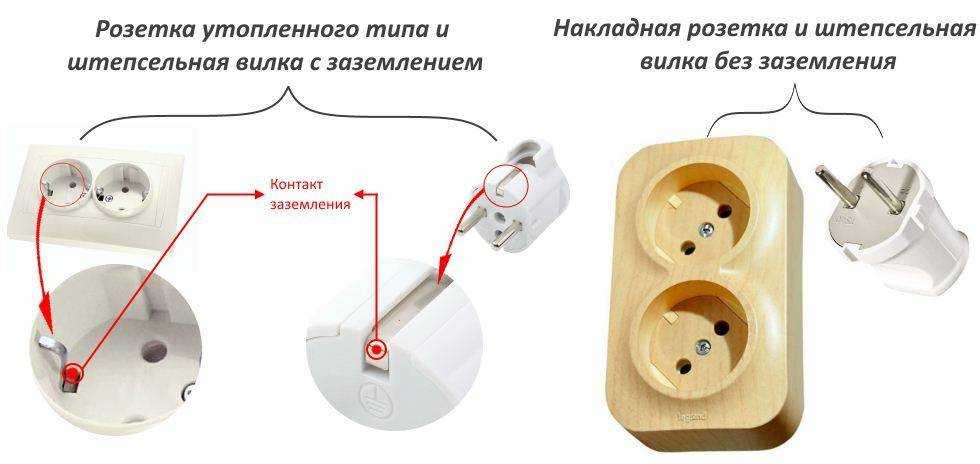

Розетки с заземлением: описание и особенности

Визуально такая розетка отличается двумя дополнительными контактами под и над отверстиями. Они используются для подключения к аналогичным площадкам на вилке.

Подключение таких розеток ничем не отличается от обычной, разница только в том, что в современных электросетях имеется заземляющий провод, который подключается к двум дополнительным контактам.

Заземление требуется в ряде случаев:

• Подключение промышленных станков и оборудования. Это делают несмотря на то, что корпус у них обычно пластиковый. Кабели со временем могут перетираться, в особенности если эксплуатируются небрежно. В случае обрыва розетка с заземлением предотвратит сильный удар током, который может получить оператор.
• Подключение кухонного оборудования: варочные поверхности, духовки и прочая техника. Их мощность зачастую составляет 2,5 кВт. Если возникнет короткое замыкание на корпус, то удар тока может быть смертельно опасным. Чаще всего поверхность не покрашена, а просто покрывается тонким слоем лака, который быстро стирается и поверхность становится токопроводящей.
• Установка техники, которая требует заземления. Есть европейские бренды техники, которым необходимо обязательно использование PE-контакта, иначе оборудование работать не будет.

Важно понимать есть ли в розетке заземление

Специалисты рекомендуют проводить заземление в детской комнате, в особенности это касается компьютера и светильников.

Обратите внимание, что в помещение должен быть проведен заземлительный провод, иначе монтаж евророзеток с двухкабельной проводкой будет просто бессмысленным.

Принцип работы заключается в снижении потенциала напряжения точки, которая соприкасается с токопроводящими частями, до тех пор пока оно не будет полностью безопасным. Все это достигается за счет наличия проводной связи с низким активным сопротивлением между землей и металлическими деталями корпуса.

Если человек коснется такой электроустановки, то поражения электрическим током не произойдет, потому что сопротивление кожи заметно выше, по сравнению с сопротивлением конкура заземления.

Плюсы и минусы

Подобный выбор отличается некоторыми преимуществами:

• никак не влияет на работу электрической сети и ее эксплуатационные характеристики;
• при касании человека электроустановка не ударит его током;
• хорошо предотвращает накопление статического электричества.

Такого типа розетки позволяют обеспечить соединение техники с заземляющим контуром.

Наряду с очевидными преимуществами имеются и некоторые недостатки. Среди них:

• высокая цена, по сравнению с обычными розетками;
• дифференциальный ток может привести к нагреву мест соединения проводов и повышенному сопротивлению, а как итог может возникнуть пожар;
• утечка дифференциального тока приводит к медленному разрушению изоляции в месте повреждения, после чего потенциал быстро оказывается на корпусе;
• отсутствует контроль качества изоляции и автоматического отключения питания при нарушении целостности.

Заземление — это принудительное соединение электроприборов и оборудования с заземляющим устройством. Оно призвано защитить человека (и животных) от опасного воздействия тока при пробое изоляции.

Виды

Разработано несколько видов, которые имеют различия по типу установки:

• Внутренняя — встречается во всех квартирах. Блок вставляется в специальный паз на стене, а потом фиксируется при помощи металлических клиньев. Заземление обычно выводится на каркас.
• Внешняя — представляет собой розетку-накладку, для которое не нужно штробить стену. Подключение выполняется при помощи внешней проводки, что актуально для хозяйственных блоков или гаражей. Для монтажа потребуется разобрать корпус и пропустить провода через отверстия, после прикрутить заднюю площадку к стене.

Также есть отличия по количеству лунок:

• Многосекционные — для каждого блока требуется подрозетница, поэтому контакты подводятся индивидуально к каждой секции. При этом соединять их при помощи шлейфа запрещено.
• Двойные и одинарные — розетки на 1-2 ложе монтируются в один подрозетник, поэтому контакты параллельно замкнуты между собой.

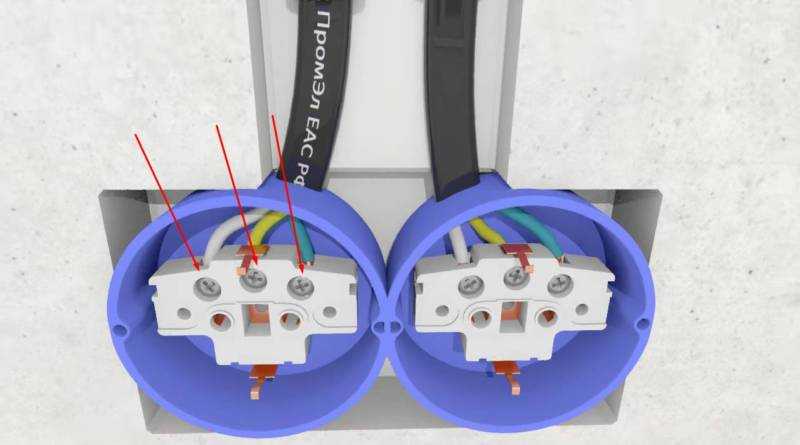

Двойная розетка из двух одинарных

Как я уже сказал выше двойная розетка в одном корпусе не очень удобна для использования современных евровилок. Чтобы включить электроприбор в розетку их приходится переворачивать. Это не всегда удобно и не всем нравится такой эстетический вид. Поэтому если вам такой вариант увеличения электрических точек не подходит можно установить блок из двух одинарных розеток.

Для этого нам понадобится две одинарные розетки, два подрозетника для них (можно использовать один двойной) и накладная рамка на два отверстия. Кстати я уже писал, как установить тройную розетку в блоке. Сущность этих методов аналогична, только сегодня вместо трех розеток под одной рамкой мы установим две.

Для начала необходимо высверлить отверстия в стене и установить подрозетники. Отверстие высверливается с помощью специальной коронки по бетону. Если коронки под рукой нет, можно обойтись без нее. Для этого с помощью сверла по бетону по намеченной окружности насверливаются отверстия, а затем все лишнее выбивается молотком и зубилом.

Чтобы в момент установки розетки стали на свое место и не накладывались друг на друга, расстояние между подрозетниками должно быть 71 мм. С подрозетниками данного типа это легко проконтролировать, так как у них есть специальные защелки для стыковки их в блоки. Собрал блок и нужное расстояние обеспечивается автоматически.

После установки и фиксации подрозетников приступаем к разделке кабеля. Кабель к месту подключения проложен марки ВВГнг сечением 2.5 мм2. Перед тем как подключить двойную розетку нужно убедиться, что отключен питающий автомат и напряжение на кабеле отсутствует.

Как подключить провода к блоку розеток

В случае двойной розетки в одном корпусе было понятно куда подключать провода. Там всего-то было три контакта: фаза, ноль и заземление. Но как подключить двойную розетку с заземлением в этом случае? Здесь есть свои нюансы.

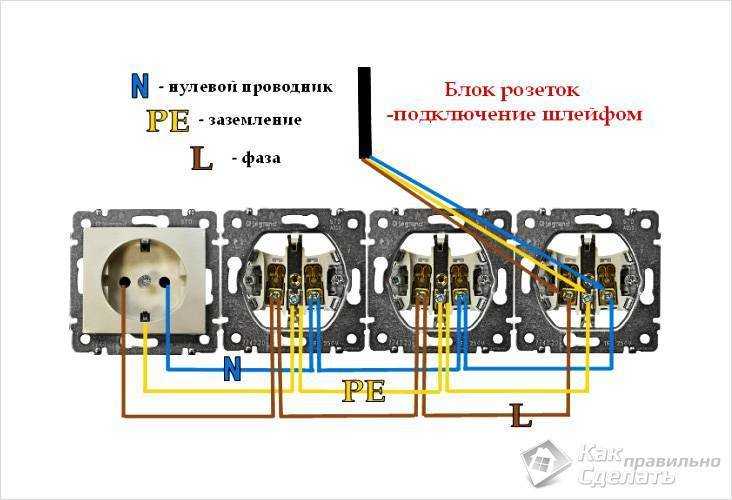

Как вы знаете последовательное (методом шлейфа) подключение заземляющих проводников по правилам ПУЭ ЗАПРЕЩЕНО. Запрет такого подключения регламентируется пунктом 1.7.144.

Поэтому фазный и нулевой провод будем подключать шлейфом, а провод заземления отдельным ответвлением. Для этого я с помощью опрессовки в коробке делаю столько ответвлений, сколько предстоит подключить розеток.

После того как ответвления заземляющего провода будут готовы изолируем гильзу термоусадочной трубкой или изолентой. Теперь можно выполнять подключение двойной розетки.

На одну из клемм первой розетки подключаем два фазных провода. Один от питающего кабеля другой идет на вторую розетку. Нулевой провод подключаем аналогично фазному, только естественно на другую клемму. Куски подключаемых проводов должны быть одинакового сечения с питающим проводом. Затем к каждой розетке подключаем свой заземляющий провод.

Подключив провода можно приступать к установке и креплению розеток в подрозетнике. Каждую рабочую часть розетки устанавливаем в свой подрозетник. Затем крепим накладную рамку.

Данная двойная розетка установлена в спальной комнате и рассчитана на подключения мелкой бытовой техники (светильник, зарядка телефона, ноутбука).

Подготовка к работе

Определиться с выбором вида розетки

Существует огромное разнообразие электрических розеток, отличающихся по назначению, по типу конструкции, по способу установки и по наличию дополнительных функций. В данном случае мы будем рассматривать розетки, используемые в России и рассчитанные на напряжение 220 В.

В зависимости от вида отличается и способ монтажа розеток.

Розетка советского образца, без заземления. Данный вид розетки предназначен для электроприборов, корпус которых не требуется заземлять. Основной их недостаток, помимо отсутствия возможности заземления, в том, что вилки современных электроприборов просто не входят в разъемы розеток из-за разницы в диаметрах и наличия боковых выступов. Поэтому в данную розетку можно подключать только электроприборы старого образца или малой мощности с соответствующим типом вилки. «Евророзетка» с заземлением. Подходят для всех современных электроприборов

Основные преимущества: плотный контакт, имеется дополнительный контакт для подключения заземляющего провода, что очень важно для исключения риска поражения электрическим током для таких электроприборов, как, например, стиральная машина, холодильник, электроплита, бойлер для воды. Розетка для электрической плиты

Как следует из названия, данный тип розеток устанавливается для подключения электрической плиты

Это силовая розетка, способная выдержать подключенную мощность до 7 кВт и более. Внутренняя розетка. Устанавливается в специальную коробку, установленную в углублении в стене. Применяется при скрытой электропроводке. Наружная (накладная) розетка. Применяется в основном в помещениях с наружной электропроводкой.

Выбор схемы подключения

В случае, если речь идет не о замене старой розетки, а об установке новой, предстоит выбрать оптимальную схему подключения.

Существуют следующие схемы:

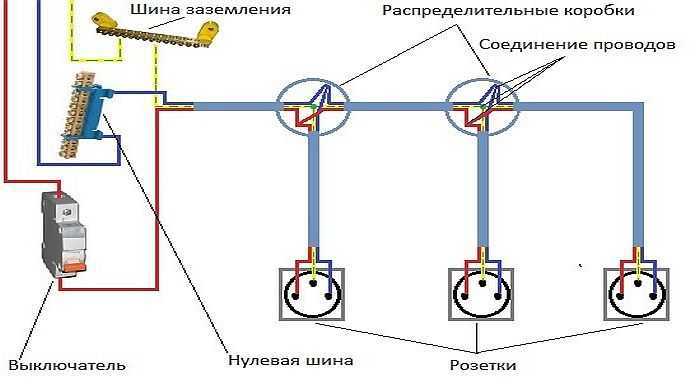

• Параллельное подключение. При такой схеме к каждой розетке идет отдельный провод от распределительной коробки. Применяется для подключения электроприборов с высокой мощностью.

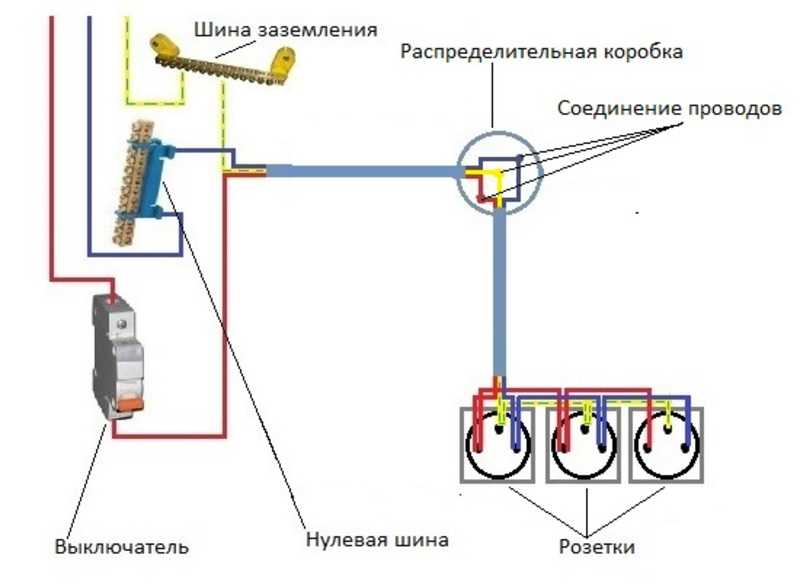

• Последовательное подключение. Все розетки подключены друг за другом к одному проводу. Предпочтительно при подключении к данным розеткам маломощных приборов.
• Смешанное подключение при использовании обеих схем одновременно (некоторые розетки подключены последовательно, некоторые — параллельно).

Схема последовательного соединения розеток

Отключение электричества

Перед началом любых электромонтажных работ, в том числе монтажа розетки, необходимо отключить подачу электроэнергии путем выкручивания пробок/отключения автоматов и убедиться при помощи индикаторной отвертки в отсутствии напряжении.

Определяем фазу, ноль и заземление

Для человека, который не разбирается в электрике, тяжело понять, какой из трех проводов нужно подключить к розетке, а прикреплять контакты наугад чревато неприятными последствиями. Однако на самом деле это достаточно простая задача, которую мы поможем решить.

В первую очередь не мешало бы рассказать теорию кратко и упрощенно. Вся система электропроводки, от которой питаются квартиры и жилые дома, у нас трехфазная.

Обычно между двумя фазами напряжение равно 380 вольт, и это является линейным напряжением. Но у нас в розетках все-таки 220 вольт, почему? Для этого нужен нулевой провод. Взяв одну фазу с нулевым проводом, между фазами окажется разность потенциалов 220 вольт, что является фазным напряжением.

Если сказать совсем просто, то каждая квартира имеет один ноль и одну фазу.

Определение фазы индикаторной отверткой

Данный метод уместен только в том случае, если у Вас для розетки предусмотрены только два провода.

1. Для начала нужно обесточить квартиру (дом), отключив автоматические выключатели в щитовой.

2. Очищенные от изоляции провода разводим друг от друга, чтобы они не соприкасались, что поможет исключить замыкание.

3. Теперь обратно включаем автоматические выключатели, тем самым подавая ток на нашу проводку.

4. Сейчас непосредственно определяем фазный провод. Взяв индикаторную отвертку за маленькую металлическую часть рукоятки, рабочей (также металлической) частью касаемся провода.

Загоревшаяся лампочка в отвертке означает, что это фазный провод, а если лампочка не горит, то значит такой провод нулевой.

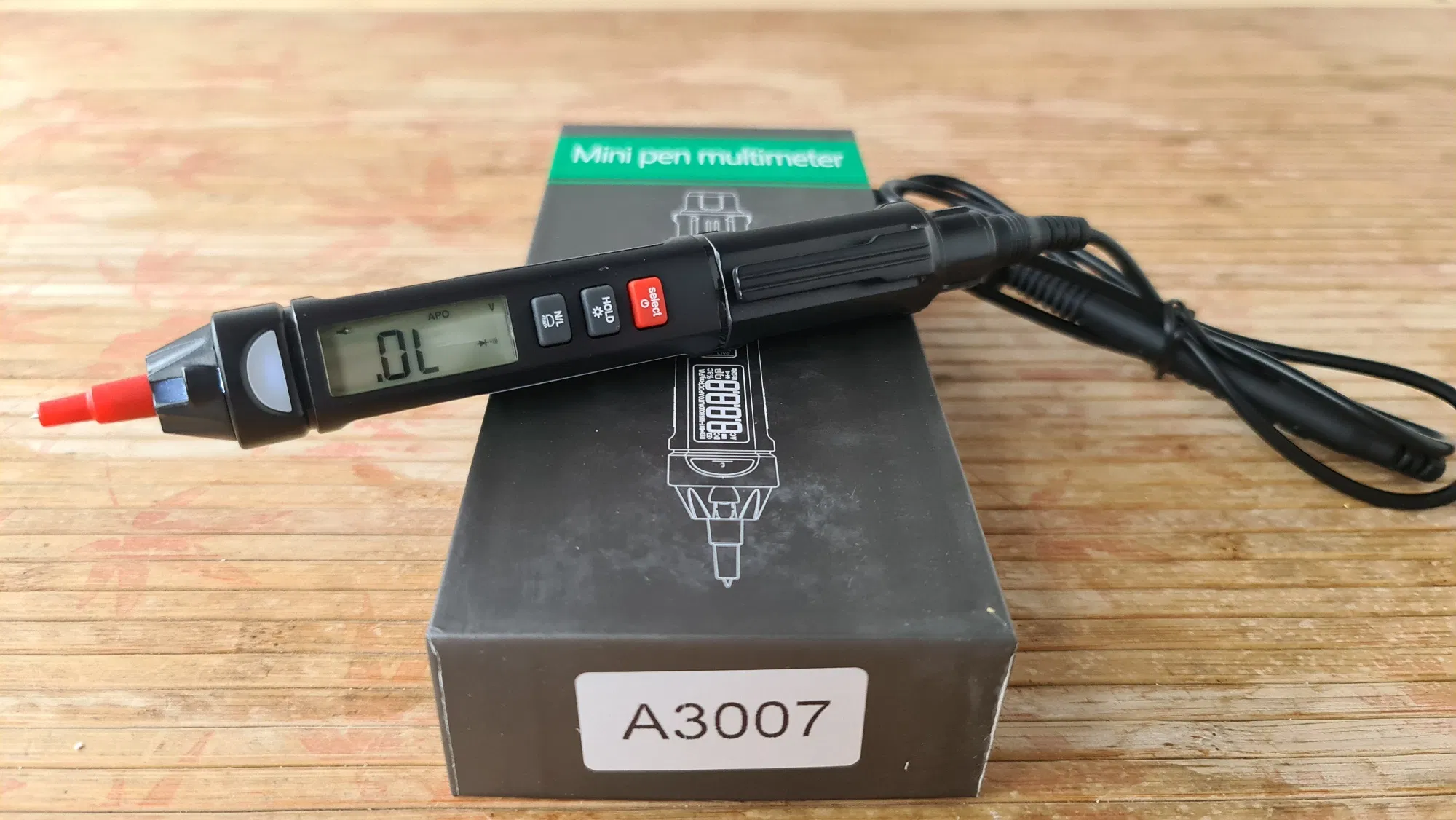

Определение фазы мультиметром

Однако при имеющихся трех проводах для розетки только индикаторная отвертка не подходит. Для этого нужен прибор мультиметр, с помощью которого мы можем определить, где заземление, ноль и фаза.

Где фазный провод мы уже узнали при помощи индикаторной отвертки. Но фазу можно определить и без индикаторной отвертки посредством мультиметра. Для этого нужно на мультиметре выбрать измерения диапазона 220 вольт и выше и подключить два щупа в гнезда “V” и “COM”.

Берем щуп, подключенный к гнезду “V”, и прикладываем его поочередно к трем имеющимся проводам. При касании к фазе прибор покажет 8-15 вольт, а при прикосновении к нулю или заземлению мультиметр вообще не отреагирует.

1. Берем мультиметр и переключаем его в диапазон измерения напряжения, равного 220 вольт или выше.

2. Одним щупом мультиметра зажимаем фазу (а где именно этот провод мы уже знаем), а другим один из оставшихся двух проводов.

3. Наблюдаем и запоминаем значение, которое сейчас показывает наш мультиметр.

4. Теперь, оставляя один щуп на фазе, другим зажимаем третий провод и тоже фиксируем значение, которое показал измерительный прибор.

Если мы касаемся одновременно ноль и фазу, то мультиметр показывает напряжение электросети 220 вольт (небольшой разбег допустим). А если мы касаемся заземления и фазы, то значение должно быть меньше предыдущего.

Устройство розетки

Розетка – это электрическое устройство, которое предназначено для подключения электроприборов к сети электропитания. В стандартную розетку втыкают штепсель электроприбора. Но как устроена розетка изнутри?

Корпус розетки

Корпус розетки выполняет роль защитного кожуха для внутренних компонентов. Обычно он изготавливается из пластика, металла или комбинации этих материалов. Корпус имеет отверстие, в которое вставляется штепсель электроприбора.

Клеммы

Клеммы – это контакты, к которым подключаются провода. Обычно их бывает две – фазовая и нулевая. Некоторые модели розеток также имеют заземляющий контакт.

Механизмы защиты

Розетки могут иметь различные механизмы защиты от перегрузок и короткого замыкания, такие как автоматические выключатели, предохранители, защиту от детей и др. Также могут быть установлены устройства защиты от токов утечки (УЗО), которые обеспечивают дополнительную безопасность.

Процесс установки

Перед работами, связанными с электричеством, питание отключается

Подготовительные работы

1. Разбирают розетку, открутив крышку.
2. Подрозетник также снимают, получают доступ к клеммам, к которым крепят провода.
3. При наружном способе установки на бетонную стену нужно заранее просверлить в местах расположения креплений отверстия для подрозетника, чтобы иметь возможность воспользоваться пластиковыми дюбелями. Для деревянной основы подойдут саморезы.
4. Скрытый способ осложнён высверливанием отверстия под подрозеточную коробку. Для этого используют зубило с молотком, ударную дрель, перфоратор с корончатым сверлом по бетону.
   • Сверлом вырезается круглое отверстие, другими инструментами доводится паз до нужного размера.
   • Перфоратором или дрелью делается канавка, закладывается провод, который прячется под штукатурку.

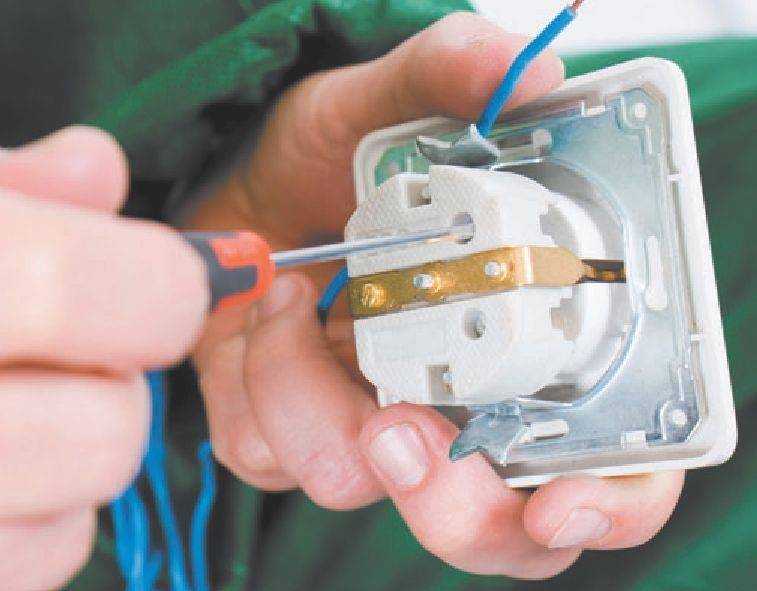

Подсоединение кабеля

1. С устройства снимают крышку, обнажив внутреннюю часть, где расположены клеммы. Убирают гибкую изоляцию, скрывающую три части провода: фазу, землю и ноль. Разводят в стороны для удобства монтажа. При работе со скрытой проводкой оставляют 20-сантиметровый запас.
2. Зачищают все три провода от изоляции примерно на один сантиметр аккуратно, не повреждая жилу.
3. Формируют петли, расплющивают пассатижами, чтобы обеспечить оптимальный контакт.
4. Затем, протянув под винтами, прижимают к клеммам с усилием для лучшей фиксации оголённых контактов.
5. Придерживаются цветовой маркировки: жёлтый проводок соответствует заземлению, два остальных — фаза и ноль.
6. Прибор собирают, прикрутив внутреннюю часть к рабочей части.

Подключение кабеля

1. Кабель зачищается, формируются две петли, расплющиваются, надёжно фиксируются клеммами.
2. Провода заводят согласно цветовой маркировке.
3. Затем прикручивают корпус на место.

На нашем сайте в также можете узнать об особенностях установки розеток с USB и Wi-Fi.
