Насос кама ссср инструкция

Правила выбора насоса для колодца

Прежде всего, желательно определить, для каких целей он нужен и как часто им будете пользоваться. Насос для колодца или скважины Кама не шумный, есть защита от промерзания, ценится стабильной работой. Чем больше тратите электроэнергии, тем больше напор воды. Работает в водной среде, поэтому песок и другие примеси могут гидронасос вывести из строя. Внутреннее охлаждение мотора приведет к стабильной работе погружного оборудования в колодце. В конструкцию входит поплавок, который срабатывает и отключает двигатель, если нет воды. Потребители устанавливают автоматику, которая предназначена для включения гидронасоса при открытии крана, и наоборот.

Водяной насос «Кама»https://gallery.ykt.ru

Модельный ряд и технические характеристики

Кама НПС-0,75-1,6/65

Выбирая насос, необходимо знать технические характеристики, с помощью которых оценивается его производительность. Основной показатель – глубина, с которой насос может подавать воду на поверхность, второй — количество перекачиваемой жидкости в минуту, третий – расстояние на которое обеспечивается давление. Четвертый показатель – потребляемая мощность двигателя. В обозначении конкретной модели указываются практически все вышеперечисленные характеристики, поэтому определить технические параметры можно даже не имея документов. Табличка с маркировкой приклеивается на корпус. Пример обозначения — КАМА НПС-1,1-1,7/100:

• НПС – насос погружной скважинный;
• 1,1 – потребляемая мощность кВт;
• 1,7 – количество перекачиваемой жидкости м³/час;
• 100 –высота подъема.

Дополнительно к основным характеристикам, в документах можно найти информацию о диаметре, глубине погружения в воду.

Отдельный вид — многоступенчатые скважинные насосы, в которых не одна крыльчатка, а несколько. В обозначении таких моделей, после букв идет цифра, которая указывает на их количество.

В таблице представлено несколько моделей скважинных насосов Кама. Они незначительно отличаются по объему перекачиваемой жидкости, но существенно по напору.

Модель	Потребляемый ток, А	Мощность, Вт	Производительность, м3/ч	Напор, м
95НСП6-0,4-2/30(У)	2,7	0,36	0,6	30
95НСП8-0,55-2/40	3,42	0,48	0,5	40
95НСП10-0,75-2/50(У)	4,26	0,57	0,5	50
95НСП14-1,1-2/70(У)	5,61	0,8	0,5	70

Производительность

Этот параметр определяет какое количество воды может подавать насос из глубины за конкретный отрезок времени. Подбор устройства по этому параметру должен осуществляться на основании двух параметров: предельное потребление воды при одновременной работе всех водозаборных точек на объекте, а также дебит скважины.

Выбирая технические характеристики погружного насоса следует учитывать, что производительность оборудования не должна быть больше дебита скважины. Рекомендуемо, чтобы она составляла не менее половины от предельного потребления воды при работе всех точек водозабора на объекте одновременно.

Также чем больше будет производительность, тем дороже будет стоить насос.

1 Виды и описание

Разные технические характеристики, а также конструкционные особенности механизмов стали причиной подразделения их на виды и подвиды.

Водяной насос Кама бывает:

• погружной;
• поверхностный;
• автоматический;
• ручной.

Эти виды имеют разное назначение, делятся на такие подвиды:

Насос КАМА-10

1. Дренажные. Используются для откачивания жидкостей из подвальных помещений, шахт и колодцев. Может применяться для осушения влажной почвы.
2. Вибрационные. Имеют большую мощность, способны подавать большое количество воды. При этом просты и экономичны в плане электропотребления. Используются на глубине до 10 метров.
3. Центробежные многоступенчатые. Способны выкачивать любую жидкость из любого источника. Нужна отдельная установка эжектора, поскольку нет встроенной системы самовсасывания жидкости.

1.1 Погружная модель

Назначение глубинного насоса Кама — подача воды из скважины, водоема или колодца. Они способны пропускать воду вместе с частицами до 1 мм. Имеют производительность от 2000 до 5000 литров за час. Температура рабочей жидкости должна быть не более +35 градусов. Запрещается использование для кислой или щелочной среды.

Для данного аппарата колодец или скважина должны иметь диаметр как минимум 50мм, глубину от 5 до 35 метров.

1.2 Поверхностная модель

Водяной насос данного типа используется для полива участка, заполнения бака и резервуара, а также для водоснабжения частного дома. Предназначен для забора воды с источников, расположенных близко к уровню земли.

Насос КАМА-8 в разобранном виде

Поверхностный циркуляционный насос используют в системах отопления, где необходима принудительная циркуляция жидкости.

Компактны, имеют небольшой вес, легко транспортируются. Высота всасывания жидкости- 8 метров. Не предназначены для перекачивания топлива и масел.

Перед эксплуатацией поверхностный насос заливается водой. Иногда нужно заливать и шланг, который идет от колодца к насосу.

1.3 Автоматический водяной агрегат

Основное его назначение- это автономное водоснабжение жилых домов, ферм и других объектов чистой водой с источников низкого давления, таких как колодец, скважина, накопительный резервуар или водопровод.

При работе включается и выключается самостоятельно, по мере расхода воды. Автоматически поддерживает нужное давление в системе водоснабжения. Позволяет избегать гидравлических ударов, что продлевает срок службы системы водоснабжения в целом.

Имеет мощность 650 Вт, производительность 3000 литров в час, максимальную высоту всасывания жидкости- 8 метров.

1.4 Ручной водяной агрегат

Используется чаще на участках с нестабильной электросетью, в условиях частного дома или дачи. Данные устройства надежны, независимы от источника энергии, просты в эксплуатации.

Как пользоваться насосом Кама 8

Рис. 3. Установка. Чем ближе источник воды к входному патрубку тем лучше, но не более 5 м. Избегать перегибов шланга , особенно подающего.

Перед пуском агрегата в работу необходимо учесть следующе рекомендации:

1. Корпус насоса должен быть установлен в сухом месте, исключающий попадания воды на корпус двигателя, если это открытая местность, то, обязательно, должно быть предусмотрено укрытие от атмосферных осадков. Защита в виде небольшой крыши исключит прямое попадание солнечных лучей на двигатель и как следствие уменьшит нагрев обмоток;
2. Учитывая вышеперечисленное требование, насос должен устанавливаться как можно ближе к источнику воды, чем ближе источник воды, тем устойчивее работа центробежного колеса.

Насос погружной центробежный скважинный Кама НПС-0,40-1,0/50 (75мм)

Диаметр насоса	75 мм
Длина сетевого кабеля	15 м
Напряжение, В	220
Производительность	1000 л/час
Высота подъема	50 м
Глубина погружения	5 м
Патрубок	25.4 мм
Температура жидкости	до +40 °С
Max размер частиц	1 мм
Материал корпуса	Нерж. сталь
Упаковка	Коробка

Родина бренда:

Китай

– Xарактеристики, комплект поставки и внешний вид данного товара, а так же место производства могут отличаться от указанных или могут быть изменены производителем без отражения в каталоге (перед покупкой уточняйте информацию на сайте производителя).

– Продавец оставляет за собой право на возможность пересмотра цены товара под заказ, согласно ст.485 п.3 ГК РФ.

Указанная информация не является публичной офертой.

Организация	Адрес	Контакты для связи
ИП Овчаров А.А.	ул.Матросова д.186	+7 (3852) 609-379
“Плеяда инструмент” ИП Тутенко А.В.	ул.Столетовых д.5	+7 (4922) 42-07-01
ООО Лидер	ул. Базовая, 6	+7 (3842) 33-07-90
ИП Дуванский А.А.	ул. Пригородная, 1/10	+7 (861) 944-08-50
ИП Храпова Ю.С.	ул. Станционная, 64а, каб. 302	+7 (3522) 23-34-56; 45-99-13
ИП Дмитриков А.А.	ул.Тульская д.189 стр.7 (лесоторговая база)	+7 (4842) 79-44-42, 55-79-04
БЭТ-сервис	ул.Малых д.44Б	+7 (4712) 39-40-74, 39-40-69
Сервис-центр	ул.Коминтерна д.11/7	+7 (495) 471-59-32, 8-985-109-25-54
ООО “Тибор”	ул. Цандера, д.4 корп.1	+7 (495) 687-07-05
ООО “Хороший сервис”	Ленинградский пр., д. 47	+7 (495) 651-98-00, 276-17-60
ООО “Хороший сервис”	ул. Солянка, д. 1/2, стр. 2	+7 (495) 651-98-00, 276-17-60
ООО “Хороший сервис”	ул. Стромынка, 14, стр. 1	+7 (495) 651-98-00, 276-17-60
“Эксперт Новосибирск” (ИП Тимофеева В.А.)	ул.Гурьевская д.181 корп.7	+7 (383) 310-05-16, 375-40-62
ООО “Мастер”	ул.Ватутина д.6 офис 3	+7 (383) 214-87-76
ИП Пухарев А.М.	ул. Грдины, 7 (с торца здания)	+7 (3843) 562-042, (913) 416-69-23
Мастерская “Винт” (ИП Скворцова С.В.)	ул.Гагарина 121/1	+7 (4742) 24-05-24
Мастерская “Космос” (ИП Ситников Ю.А.)	Проспект Космический 97А к.2	+7 (3812) 57-04-57, 38-78-43
ООО “ОРСТРИН” (ТД “Дэлинс”)	ул. Полтавская, 3	+7 (3532) 388-570
ИП Шарафутдинов А.В.	ул. Левченко 1, корпус 6	+7 (342) 280-19-07; 2-200-900
ИП Исаев А.В.	ул. Худайбердина, 202а	+7 (3473) 23-71-51; 41-41-19
ИП Блинчикова М.И.	ул.Кутузова д.13 (ТЦ Кировский, вход со стороны трамвайной остановки)	+7 (4872) 25-16-69
ИП Сулян А.Х.	ул.Стартовая д.34	+7 (351) 734-76-13, 796-28-45
ИП Умов И.Ю.	ул. Транспортная, 40/1	+7 (347) 238-96-75

Принцип работы

Насосное оборудование может иметь различные принципы действия, за счет которых осуществляется всасывание:

1. Центробежный – функционирует за счет центробежной силы. Отличаются простой конструкцией и более дешевыми ценами. Они надежны и экономичны в эксплуатации, и обеспечивают бесперебойный поток воды. По устойчивости к мелким загрязнениям они уступают шнековым, но превосходят вихревые модели.
2. Вихревой – имеет округлый корпус и рабочее колесо, оборудованное лопастями. Такие устройства могут легко получить повреждение даже от небольших частиц, попавших в систему, но они имеют более мощный напор, чем центробежные. Также они имеют меньший в 3 раза КПД, в сравнении с центробежными.
3. Шнековый (винтовой) – отличительной особенностью этого типа насосов является высокая надежность, так как они отлично справляются с водой, имеющей высокую концентрацию песка. Также такие устройства выдают минимальный шум и вибрацию при работе. Однако, они выдают меньшую производительность, чем остальные виды, а также имеют высокую стоимость.

К СВЕДЕНИЮ ПОКУПАТЕЛЕЙ

1. Включать электронасос без заливки насосной части водой более чем на 60

секунд не допускается.

Повышенный шум при работе электронасоса без воды не является

браковочным признаком, а является свидетельством разгона ротора

электродвигателя до чрезмерно высокой частоты вращения, что при длительном

включении приводит к преждевременному износу сальника и повреждению электродвигателя.

2. При покупке электронасоса:

— требуйте вскрытия упаковки и проверки насоса на «запуск» (электронасос включить в сеть напряжением 220 В 50 Гц на 3-5 секунд);

— проверьте комплект поставки изделия (см. раздел «Комплектность»);

— проверьте правильность заполнения гарантийных талонов №1 и №2. Талоны должны быть заверены подписью продавца и штампом магазина.

Претензии по некомплектной поставке завод принимает только от торгующих организаций.

3. Приобретенный Вами электронасос может иметь некоторые отличия от настоящего паспорта, связанные с изменениями конструкции, не влияющие на условия его монтажа и эксплуатации.

4. Перед началом эксплуатации электронасоса внимательно ознакомьтесь с настоящим паспортом.

5. Ваши отзывы и пожелания о работе электронасоса просим направлять по адресу: Стахановская ул., д. 54, г. Пермь, ГСП, 614990, ООО «ИОЛЛА».

3 Модельный ряд

Насосы Кама представлены следующим модельным рядом:

Бытовой насос КАМА

1. Насос Кама, первая модель, выпущенная в 1950 году. Имела алюминиевый корпус. Рассчитана на доминирующее на то время напряжение 127 В. Для сети 220 В использовали автотрансформатор этого же производителя.
2. Кама-2 и Кама-3 выпускались в 1960—1970 годах. Это модификации предыдущей модели, но уже для сети 220 В.
3. Насосы Кама-5 (1980-е) были прототипом Камы-3. Модель имела пластмассовые детали корпуса.
4. Насосы Кама-8 также изготавливались в 1980-х годах, был изменен внешний вид.
5. Насосы Кама-10 – это модификация пятой модели, имели легкий пластмассовый корпус. Насосы Кама-10 отличались большей производительностью двигателя и большей частотой вращения ротора.
6. Кама-17 был выпущен в 1990-х годах, это модель с асинхронным двигателем.
7. Кама-19, как и Кама-17, имел асинхронный двигатель. Но уже был с системой самозаполнения шлангов. Выпускался в начале 2000-х годов.
8. Кама-Миллениум также выпущен в 2000-х годах, герметичный асинхронный двигатель обеспечивал работу агрегата под водой.
9. Кама-Автомат- автоматическая установка на базе 19-й модели и аккумулирующей установки.
10. ИОЛЛА- улучшенная модель Камы-10, выпускается с 2012 года.

3.1 Преимущества и недостатки

Положительную оценку данных аппаратов вызывают: корпус высокого качества, современный дизайн, экономия электроэнергии. Обладают качеством, надежностью и доступным ценовым диапазоном.

Многие поколения предпочитают среди всех моделей насос Кама-10, он имеет наиболее длительный срок службы и надежный в работе.

Кроме положительных, есть и отрицательные отзывы: сильно шумная работа двигателя, неудобная длина шнура питания. Одним из основных недостатков центробежных насосов является необходимость заливки воды в корпус перед работой.

Скважинный насос КАМА 95НПС8-0,55-2/40У в Москве

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на такие товары, как “Скважинный насос КАМА 95НПС8-0,55-2/40У”, но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.

Технические характеристики глубинного насоса Кама

Погружной насос Кама данного типа предназначен для подачи воды из скважин, водоемов и шахтных колодцев. У всех погружных моделей есть способность пропускать вместе с жидкостью частицы размером не больше 1 мм. Такое оборудование рассчитано на работу при температуре +35ºС и не способно перекачивать жидкости имеющие кислотную или щелочную среду.

Конструкция многоступенчатых агрегатов состоит из некоторого количества ступеней и рабочего колеса. Такая конструкция располагает к развитию большого гидравлического КПД. Пропуск частиц не более 1 мм позволяет перекачивать слегка загрязненную воду.

При выборе модели аппарата внимание обращают на:

1. Внутренний диаметр скважины, так как минимальный размер 50 мм в диаметре.
2. Производительность. Минимальная производительность составляет 2000 л/ч, а максимальная достигает 5000 л/ч.
3. Глубина погружения, которая может варьироваться от 5 до 35 метров.
4. Цена устройства.

Запуск агрегата

Перед включением электродвигателя в работу, необходимо заполнить его корпус, то есть выше его оси так, чтобы эжектор был полностью заполнен. Посредством включения двигателя вода из эжектора переходит в ходовую часть, при этом она курсирует через нижнюю часть корпуса. Таким образом происходит циркуляция жидкости в аппарате. При циркуляции в агрегате, вода выполняет подхват имеющийся во всасывающем устройстве воздух и выдавливает его из системы пока полностью не появится вакуум.

После этого циркуляционный насос начинает нормальный цикл подачи воды до потребителя. Техника эксплуатации насосов Кама разных моделей ничем не отличается друг от друга. Единственное, что нужно усвоить, так это то, что запрещено держать двигатель в работе более 60 секунд без воды.

После этого произойдет существенная поломка оборудования. Если агрегат предназначен для скважин, то следует проверить наличие воды в скважине. Для длительного использования без существенных поломок необходимо периодически проводить диагностику вытащенного аппарата из резервуара.

Повышающие бытовые водяные агрегаты имеют большие размеры и рабочее давление в 2 атмосферы. Исходя из этого, для водоснабжения иногда применяют аппараты объемного типа, которые по характеристикам не уступают центробежным.

Характеристики популярных насосов Кама:

Тип насоса	Высота всасывания, макс, м	Напор,м	Производитель-ность, куб.м/ч	Потребляемая мощность, кВт
Кама-3	6	17	1,5	0,33
Кама-5	7	17	1,3	0,35
Кама-8	7	20	1,8	0,4
Кама-10	8	32	1,8	0,4

Главным недостатком центробежных аппаратов считается потребность в заливке воды перед работой в его корпус. Заливки водой не требуют шестеренчатые агрегаты. Чтобы освободить колодец или скважину от воды применяют аппараты объемно-инерционного типа, у которых электродвигатель электромагнитный инерционный. Потребляемая мощность этих агрегатов составляет 0,25 кВт, что является небольшим значением. Масса так же не значительная. Все это способно достигать производительности 1,5 м 3 /ч при напоре 40 метров (максимально).

Насосы Кама насчитывают в своей коллекции не только положительные, но и отрицательные отзывы. Преимущественно большая часть положительных отзывов сходятся к сочетанию качества, надежности и ценового диапазона. Существует еще несколько факторов вызывающих положительную оценку, а именно: высокое качество корпуса, современный дизайн, а так же экономия электроэнергии во время роботы.

У этой марки не много недостатков, из которых можно выделить сильный шум во время роботы и не очень удобная длина питающего шнура. Некоторые пользователи пишут, что их модели выходили из строя быстрее, чем было предусмотрено заводом-изготовителем.

При необходимости обеспечить частный дом или дачу централизованным водоснабжением в виде холодной и горячей воды отлично подойдет поверхностный насос Кама. Эти агрегаты способны перекачивать жидкости высоких температур (до 110ºС), что является их большим преимуществом. У этих агрегатов относительно небольшой шум при работе, несмотря на отзывы, благодаря не великой мощности. Такие системы поддерживают под постоянным давлением систему трубопровода частного дома и позволяет пользоваться водой, как в городских условиях.

Из выше перечисленного следует, что насосы Кама могут использоваться в быту и промышленности. Они широко применяются профессионалами и дачниками-любителями. Такую популярность Кама получили благодаря своим характеристикам и высокой надежности. Можно сделать вывод, что оборудование Кама может прослужить не один десяток лет.

Источник

Обзор насосов «Калибр»

Жителям дачного поселка необходимо иметь насосное гидрооборудование для удовлетворения своих бытовых нужд. Агрегаты типа «Калибр» имеют различные характеристики, принцип работы и предназначение:

• Вибрационные – такая модель очень удобна тем, что ее использовать можно нерегулярно. Применяют для хозяйственных потребностей и для полива сада-огорода. Устанавливается в колодец, после работы, вынимается обратно и хранится до следующего момента. Главное, чтобы было сухо, и температура в помещении поддерживалась выше нуля.
• Для домашнего пользования представлены центробежные насосы. Поверхностные насосы понимают воду вверх высотой около 9 метров, но если добавить эжектор, то высота увеличится почти втрое.
• Погружные – необходимы в домашнем обиходе для перекачки грязной воды с большими в диаметре включениями. Для этой работы нужны более мощные агрегаты. Производители утверждают, что дренажные насосы универсальны. Они могут работать в чистой и грязной среде.

Насосная станция «Калибр»https://foxremont.com

Потребители нуждаются в недорогом, но с высокими показателями производительности оборудовании, способное создать полноценную систему гидроснабжения.  Данную модель выбирают из-за низкой стоимости. Поэтому при любой поломке, ее легче и дешевле купить, чем ремонтировать.

10 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

10.1 Предприятие-изготовитель гарантирует исправную работу электронасоса в течение 12 месяцев со дня продажи магазином, но не более 18 месяцев с даты изготовления, при условии правильной его эксплуатации, хранения и транспортирования в соответствии с настоящим паспортом.

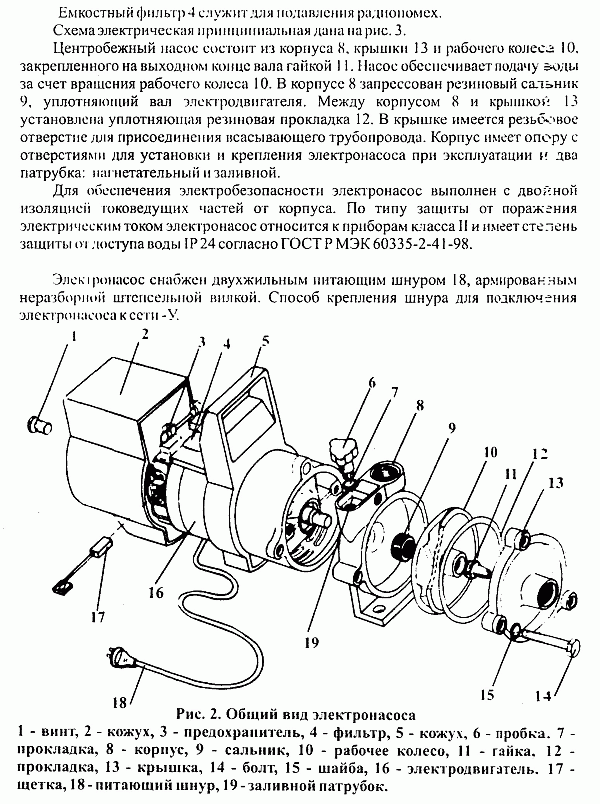

Гарантия не распространяется на сальник (поз.9 рис.2) и щетку (поз.17 рис.2).

10.2 В течение гарантийного срока потребитель имеет право самостоятельно заменить щетки.

10.3 Если электронасос, несмотря на тщательные методы изготовления и испытания, выйдет из строя, то ремонт следует производить силами сервисной мастерской или предприятия-изготовителя.

10.4 Предприятие-изготовитель не несет ответственности, не гарантирует работу электронасоса и не производит гарантийный ремонт, если дефекты возникли вследствие нарушения потребителем правил использования, хранения или транспортировки электронасоса, действий третьих лиц или непреодолимой силы.

10.5 Срок службы электронасоса — 5 лет. По истечении срока службы электронасос подлежит утилизации.

Похожие работы:

«1 Стр. Содержание 1. Целевой раздел 3 1.1 Пояснительная записка 3 1.1.1. Цели и задачи Программы 3 1.1.2 Принципы и подходы реализации Программы 5 1.1.3 Характеристика возрастных и индивидуальных особенностей детей 6 1.1.4 Сроки реализации Программы 7 1.2 Целевые ор…»

«0 Оглавление Введение…стр.2 1. ЦЕЛЕВОЙ РАЗДЕЛ..стр. 4 1.1. Пояснительная записка..стр. 4 1.1.1. Цели и задачи реализации Программы..стр. 6 1.1.2. Принципы и подходы к формированию Программы.стр. 7 1.1.3. Значимые для разработки и реализации Программы характеристики, в том числе характеристики особенностей развития детей раннего…»

На чтение
8 мин.

Сейчас трудно представить частный дом или большой особняк без централизованного водоснабжения. Чтобы обеспечить жилье водой потребуется водяной насос. В постсоветском пространстве особую популярность получили насосы Кама.

Такой водяной насос может использоваться не только для снабжения жилища водой, но и для полива огородного участка. Исходя из технических характеристик электронасос Кама подразделяется на несколько подвидов и сочетает в себе качество и приемлемую цену.

Положительные стороны и недостатки

Все аппараты имеют усовершенствованный корпус, современное проектирование и экономичны в работе. Качественные и надежные.

Многие потребители считают, что водяной электронасос «Кама-10» наилучший по техническим показателям среди всех других видов.

Но, существуют и недостатки в работе: слишком сильный шум двигателя, шнур электропитания имеет неудобную длину. Заливка воды в корпус центробежного электронасоса – считается главным недостатком.

Для холодного и горячего водоснабжения дачного объекта рекомендовано применять поверхностное гидрооснащение. Особенность данного типа заключается в возможности перекачивания жидкости температурой около 115 градусов. Они бесшумны в работе и имеют малую мощность.

Ремонт гидронасосаhttps://i.ytimg.com

Насос Кама 8: характеристики, инструкция

По конструкции насос состоит из двух составных частей – центробежного колеса и его привода от электродвигателя мощностью 0 4 кВт. Конструкция насоса была придумана с советских времён и оказалось настолько удачна, что изделие включалось в многочисленные комплексные проекты по сельскому хозяйству, строительства и полива.Внешний вид насоса Кама 8 представлены на фото 1.

Остановимся поближе на характеристиках и правилами пользования.

Характеристики:

• Изделие эксплуатируется по температуры от +0°С до +41°С;
• Относительная влажность воздуха 98,5 % при температуре окружающей среды 25, 4°С;
• Температура перекачиваемой жидкости до 35 °С

Принцип работы насоса Кама 8

Электродвигатель:

Однофазный, синхронный с коллекторным якорем, мощностью 400 Вт. Является приводом рабочего колеса насоса. От попадания брызг и посторонних предметов защищен корпусом и дополнительным кожухом, который крепится к корпусу двумя винтами М6.

Электрическая часть двигателя состоит из обмоток катушек статора и якоря. Концы обмотки якоря впаяны в петушки коллектора, твердым свинцово – оловянным припоем. Все обмотки пропитаны специальным компаундом. Токосъем с коллектора осуществляется двумя щеткодержателями, в которые вставлены электроугольные щетки. Для облегчения пуска в корпусе двигателя установлен электролитический конденсатор, кроме этого установлен емкостной фильтр для уменьшения радиопомех при работе двигателя

Насосная часть:

Представляет центробежное колесо, которое при вращении лопастями отбрасывает поступающую воду к стенкам насосной камеры, проталкивая воду к обратному клапану, из которого поступает в нагнетательный штуцер для дальнейшей транспортировки по трубопроводу. На всасывающем патрубке установлен всасывающий клапан, назначение которого не выпускать воду из подающей камеры при остановке двигателя.

К корпусу приварены «лапки» для надежного крепления корпуса к подставке.

6 ПОДГОТОВКА К РАБОТЕ

6.1 При выборе места установки электронасоса следует учитывать:

— при подаче воды из открытого водоема электронасос должен быть установлен в таком месте, которое исключает попадание воды в электродвигатель при неблагоприятных погодных условиях (дождь, сильный ветер, затопление);

— чем ближе к поверхности воды установлен электронасос, тем лучше его запуск в работу и устойчивость подачи воды;

— для исключения перегрева электронасоса не допускайте попадание на него прямых солнечных лучей и перекрытия вентиляционных окон электродвигателя.

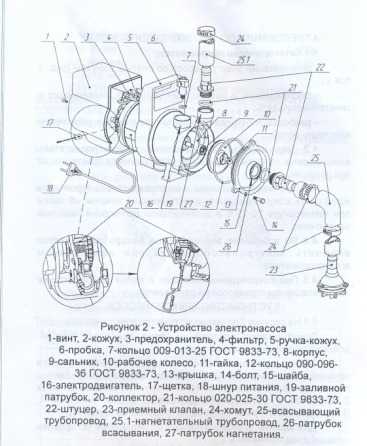

6.2 Схема установки электронасоса показана на рисунке 5. Электронасос должен быть установлен и закреплен через пазы в опоре корпуса. Во всасывающий и в нагнетательный патрубки (поз.26, 27 рис.2) электронасоса установить штуцеры (поз.22 рис.2) с уплотнительными кольцами (поз.21 рис.2). Подсоединить всасывающий и нагнетательный трубопроводы и зафиксировать их хомутами (поз.

24,25 и 25.1 рис.2). К всасывающему трубопроводу подсоединить приемный клапан (поз.23 рис.2), зафиксировать хомутом (поз 24 рис.2).

7 ПОРЯДОК РАБОТЫ

7.1 Отвернуть пробку.

7.2 Заполнить водой всасывающий трубопровод и насосную часть через заливной патрубок (поз.19 рис.2) до прекращения выхода воздушных пузырьков из заливного патрубка.

7.3 Завернуть пробку.

7.4 Включить электронасос в сеть.

7.5 Если схема установки электронасоса не разбирается, то при повторном включении заливка водой не требуется.

Особенности установки и эксплуатации

Установить насос, который планируется использовать только для полива, можно самостоятельно. Необходимо подключить шланг, заранее подготовить и закрепить металлический тросик диаметром не менее 4 мм, на котором будет висеть насос. Подвешивать за электрический шнур категорически запрещено. Длина тросика должна быть на пару метров больше расстояния до уровня воды в скважине. После того как шланг подключен, а водомет защеплен за тросик, его можно опустить в скважину и погрузить в воду на глубину, указанную в документах.

Собрать автоматическую систему водоснабжения на базе водомета, не имея навыков, сложно. Правильно подключить автоматику, расширительный бак, настроить рабочее давление, сможет только специалист. Качественная установка – залог работоспособности в течение длительного срока.

Некоторые продавцы дают гарантию только в том случае, если установка проводилась специалистом, имеющим сертификат от компании производителя, дающий право монтировать скважинные насосы.

В процессе эксплуатации необходимо ежегодно доставать водомет из скважины, проводить чистку и техническое обслуживание. Это значительно продлит срок эксплуатации.

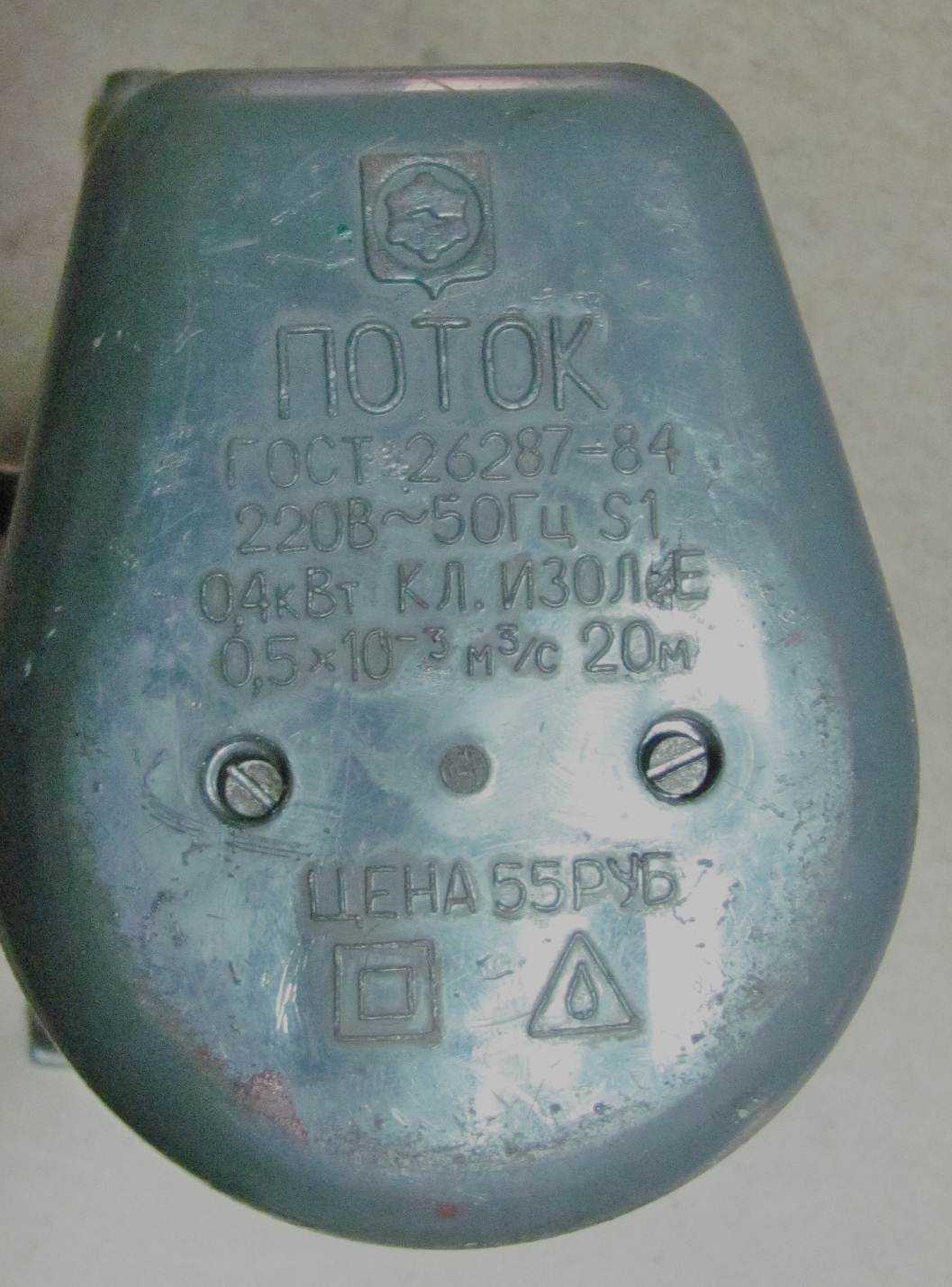

5 УСТРОЙСТВО ЭЛЕКТРОНАСОСА

5.1 На рисунке 2 показано устройство электронасоса.

Электронасос состоит из двух основных частей: электродвигателя и насосной части.

Электродвигатель 16 однофазный коллекторный является приводом электронасоса. От попадания посторонних предметов электродвигатель защищен кожухом 2 и ручкой-кожухом 5. Кожух 2 крепится к щиту электродвигателя двумя винтами 1. В щеткодержателе установлены две графитовые щетки 17.

Для защиты электродвигателя от перегрузок установлен плавкий предохранитель 3.

Емкостной фильтр 4 служит для подавления радиопомех.

Схема электрическая принципиальная дана на рисунке 3.

Насосная часть состоит из корпуса 8, крышки 13 и рабочего колеса10, закрепленного на выходном конце вала гайкой 11.

Насос обеспечивает подачу воды за счет вращения рабочего колеса 10. В корпусе 8 установлен резиновый сальник 9, обеспечивающий герметизацию между корпусом насосной части и электродвигателем. Между корпусом 8 и крышкой 13 установлено уплотняющее резиновое кольцо 12. В крышке имеется резьбовое отверстие для присоединения всасывающего трубопровода через штуцер 22. Корпус имеет опору с пазами для установки и крепления электронасоса при эксплуатации и два патрубка нагнетательный и заливной.

Вентиляция электродвигателя осуществляется через вентиляционное входное окно детали ручка-кожух 5 и выходное окно насосной части 8.

Электронасос снабжен двухжильным шнуром питания 18 с неразборной штепсельной вилкой.

– &nbsp– &nbsp–

ПРИМЕЧАНИЕ к рисунку 2: хомуты поз.24, всасывающий трубопровод поз.25 и нагнетательный трубопровод поз.25.1 в комплект электронасоса не входят.

– &nbsp– &nbsp–

5.2 Клапан приемный (рисунок 4) удерживает воду во всасывающем трубопроводе и предохраняет насосную часть от попадания посторонних предметов (мелких камней, травы и др.). Клапан состоит из корпуса 1, крышки клапана 2, уплотнительного кольца 3 и обратного клапана 4.

При сборке клапана необходимо соблюдать последовательность расположения деталей и узлов, указанную на рисунке 4.

– &nbsp– &nbsp–

Мотокультиваторы Кама. Обзор модельного ряда. Особенности эксплуатации и обслуживания

Известный китайский производитель Кама представляет собой достаточно мощную производственную группу KAMA CO., LTD, выпускающую различную сельхозтехнику, силовые агрегаты, генераторы, тракторы, мотоблоки, культиваторы.

Благодаря применению новейших технологий, инновационных разработок, значительному количеству грамотного персонала (1/5 от общего количества работающих составляют высококвалифицированные конструкторы и технологи), продукция Кама пользуется заслуженным спросом не только в Поднебесной, но и странах Европы и Азии. Ряд знаменитых брендов Италии, Франции, Германии уже много лет оснащают свою продукцию двигателями Kama.

Реконструкция культиватора Кама МВК 651

Мотокультиватор Kama копает картофель

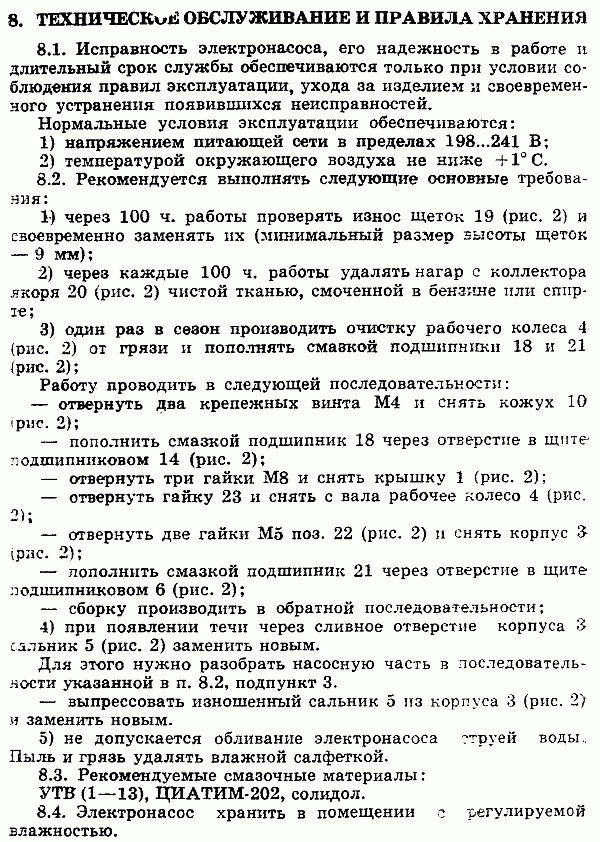

8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

8.1 Исправность электронасоса, его надежность в работе и длительный срок службы обеспечивается только при условии соблюдения правил эксплуатации, технического обслуживания изделия и своевременного устранения появившихся неисправностей.

– &nbsp– &nbsp–

8.2 Техническое обслуживание:

1) через каждые 100 часов работы необходимо:

— проверять износ щеток (поз 17 рис.2) и своевременно заменять их при износе.

-протирать коллектор и щеткодержатель чистой тканью, смоченной в бензине, исключив его попадание на обмотку электродвигателя и кожух.

Работу по техническому обслуживанию производить в следующей последовательности:

— отвернуть два крепежных винта М4 и снять кожух (поз.1, 2 рис.2);

— протереть коллектор (поз.20 рис.2);

-при необходимости заменить щетки (поз.17 рис.2): отсоединить клемму, отвести пружинку, достать щетку, установить новую.

8.3 Сборку производить в обратной последовательности.

9 ПРАВИЛА ХРАНЕНИЯ

9.1 При подготовке электронасоса к хранению после сезонной эксплуатации, а также при длительных перерывах в работе необходимо произвести слив воды из насосной части путем установки электронасоса в вертикальном положении насосной частью вниз, выдержав в течение 15 мин. При этом необходимо отсоединить всасывающий и нагнетательный трубопроводы, выкрутить пробку заливного отверстия и обеспечить свободное вытекание воды.

9.2 Электронасос хранить в помещении при температуре воздуха -50°С до +50°С.

Рекомендации по выбору частотных преобразователей для насосов водоснабжения и отопления

Гидрооборудование, предназначенное для отопления и водоснабжения, имеют высокую производительность. Но, также и большие энергозатраты на эксплуатацию. Для уменьшения затрат и для продления срока службы оборудования, насосы комплектуются частотным преобразователем. Его можно отдельно приобрести в специализированном магазине. Производители обычно указывают в техпаспорте, к какой модели подойдет той или иной преобразователь.

Главные критерии выбора:

• прибор выбирается с учетом мощности электропривода;
• указывается сила тока для работоспособности преобразователя;
• диапазон частот: для скважинного гидронасоса — это от 200 до 600 Гц, для циркуляционных 200 – 350 Гц;
• ходы и выходы системы управления – чем больше, тем соответственно больше режимов работы;
• способы управления – для скважинной гидростанции управление располагают внутри жилого помещения, для циркуляционных применяют преобразователь с дистанционным управлением.

Видео – обзор: разборка водяной помпы
