Выбор и установка монтажной коробки под розетку своими руками

Установка коробки в полые стены

Подрозетники, предназначенные для стен из композитных материалов, в частности из гипсокартона, имеют несколько иную конструкцию, чем установочные коробки для бетонных и кирпичных оснований.

Фиксация стакана в стене производится без гипсового раствора, что позволяет выполнить установку подрозетника в гипсокартон намного быстрее и проще.

Для проделывания отверстий лучше воспользоваться коронкой по дереву, поскольку они получаются ровные и аккуратные, что облегчает процесс установки подрозетника

В верхней части стакана находятся четыре винтика, расположенные попарно. Два из них немного выступают наружу и предназначаются для крепления выключателя или розетки.

Два других немного утоплены в корпус подрозетника. На нижней части каждого винтика находится металлическая или пластиковая лапка, которая при прокручивании винта, приходит в движение и фиксирует коробку в гипсокартоне.

Перед тем как вставить стакан в стену, проведите в заранее проделанное отверстие в задней части коробки электропровод

Перед тем как установить подрозетник, сделайте разметку, как было описано выше. Проделать отверстие в гипсокартоне намного легче, чем в бетонной стене. Можно просто вырезать круг ножом или просверлить по контуру сверлом, а затем прорезать его тем же ножом.

Однако при использовании этих способов, получаются не очень ровные края. Кроме того, гипсокартон – материал довольно хрупкий и может сломаться.

Лучше всего выполнять работу при помощи коронки по дереву. После того как отверстие подготовлено, выведите в него провод и вставьте подрозетник таким образом, чтобы винты были расположены горизонтально. Зафиксируйте стакан в гипсокартоне, закрутив по часовой стрелке два утопленных винтика.

Галерея изображений

Фото из

Подготовка подрозетника для гипсокартона

Особенности крепления монтажных стаканов

Правила затягивания стяжных винтов

Форомирование отверстий для ввода проводки

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

1. Выключаем свет в щитке.
2. Проверяем отсутствие напряжения включением лампочки.
3. Снимаем крышку, выкручиваем розетку.
4. Отсоединяем провода.
5. Смотрим на коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр, чтобы прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Нужно помнить и о проводе, если встарой он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Высота розеток на кухне и в ванной

Ванная – довольно проблемное место, поскольку в ней повышен уровень влажности и высок риск проникновения воды в электроустановки. Для монтажа источников питания бытовой техники нужно знать, где правильно разместить устройства. Ванная комната разделяется на зоны:

1. Зона 0 является самой опасной для проникновения влаги. Это участки, находящиеся рядом с ванной, душевой кабиной, раковиной. Здесь разрешено устанавливать розетки на 12 В. Но это напряжение редко подают в частных домах.
2. Зона 1 позволяет размещать водонагреватели.
3. Зона 2 допускает установку бойлеров, вентилятора, светильника. Источники питания должны располагаться на расстоянии не меньше 60 см от воды.

Приобретают специальные устройства и выключатели, у которых высокая защита, позволяющая пользоваться во влажных комнатах. Другое обязательное условие – наличие заземления, автомата и УЗО с током утечки 10 мА.

По поводу расположения розеток на кухне в СП и ПУЭ не написано прямо, поэтому лучше исходить из базовых требований и принимать во внимание особенности помещения. Какие существуют правила:

• розетки, переключатели должны размещаться на расстоянии выше 60 см от пола и источников воды – раковины, водопровода;
• относительно газа и плиты нужно соблюдать промежуток в 50 см.

Для оборудования электрики на кухне возникает много сложностей: нужно учесть расположение коммуникаций, вывести отдельные линии для мощной техники – посудомойки, стиральной машины, смонтировать розетки в удобном и практичном месте. Сформирован условный стандарт расположения электрического питания на кухне. Он разделяет помещение на три уровня:

1. Нижний – в 15 см от пола ставят электроустановки для тех приборов, которые можно включать на долгое время – посудомойка, холодильник. Это месторасположение имеет 2 преимущества: шнуры не мешают и не висят на стенах, при этом их можно свободно достать.
2. Второй на расстоянии 100-130 см от напольного покрытия. Здесь помещают выключатели и розетки для техники, стоящей на столах – блендера, тостера, микроволновки. Конкретно величина зависит от расположения мебели на кухне.
3. Третий уровень. На нем монтируют разъемы на высоте от 2 до 2,6 метров. Для доступа к ним понадобится стул. Эти розетки предназначены для подключения вытяжки, светильников, которые встроены в шкафы. Электроисточников не видно с пола, поскольку они спрятаны за полками, мебелью.

Установленных норм, регулирующих расположение розеток в комнатах и помещениях общего назначения, не существует. Есть только одно ограничение – недопустимо монтирование выше 1 метра в высоту. Также приняты нормативы, относящиеся к разводке проводки в ванной комнате.

Монтаж подрозетников

Владелец может установить розетку в бетонную стену самостоятельно или обратившись в организации, занимающиеся строительством и отделкой жилых помещений. Специалисты помогут проложить электрические кабели, врезать распределительные коробки, розетки и выключатели.

Стоимость работ зависит от места расположения жилого или офисного помещения, например, в Москве обустройство одной розетки в стене из литого бетона обойдется в сумму 600-700 руб. (без прокладки кабеля и отделки стены).

При самостоятельной установке владельцу помещения потребуется подготовить инструмент и выполнить 3 этапа:

• разметить стены в зоне предполагаемого монтажа;
• высверлить посадочные отверстия в необходимом количестве;
• закрепить подрозетники в отверстиях;
• выполнить окончательную отделку поверхности стены;
• смонтировать механизмы и подключить кабели питания;
• установить внешнюю крышку, а затем протестировать работу приборов.

Разметка

Установка подрозетников в бетонную стену начинается с определения места расположения изделий. На поверхности стены проводятся горизонтальные и вертикальные линии, позволяющие найти центр установки коробки.

Если планируется установка модуля или нескольких отдельностоящих коммутационных узлов, то между осями выдерживается расстояние в диапазоне от 70 до 72 мм (зависит от производителя изделий). Для определения габаритов модуля рекомендуется собрать пластиковые коробки в единый блок, а затем проверить корректность разметки.

Делаем отверстия

Чтобы установить подрозетник в бетонную стену требуется выполнить отверстие алмазной коронкой, которая устанавливается в патрон перфоратора. Диаметр канала составляет 70-75 мм, глубина отверстия зависит от типа монтажной коробки. С целью снижения затрат на инструмент допускается выполнения отверстия при помощи бура.

Отверстия сверлятся по периметру будущего посадочного гнезда, центральная часть выбивается зубилом. Глубина отверстия должна обеспечивать посадку подрозетника заподлицо с поверхностью стены (с учетом слоя штукатурки).

Установка коробочек

Установка подрозетника в бетон начинается с изготовления лекала, которое позволяет выдержать корректное положение блока монтажных коробок или расположенных рядом элементов. Лекало изготавливается из куска металлического профиля для гипсокартона, длина элемента превышает размеры модуля.

Подрозетники, собранные в блок, прикручиваются к направляющей планке штатными винтами. Затем конструкция размещается в выполненном ранее отверстии для проверки параллельности поверхности торца подрозетников и стены.

Перед тем как закрепить подрозетник в бетонной стене, необходимо обработать отверстия грунтовкой, удаляющей частицы пыли и улучшающей адгезию строительных материалов. Для фиксации деталей используется гипсовый раствор или аналогичные материалы. В каналы шпателем вводится материал, а затем вставляется лекало с собранным модулем. Излишки смеси выдавливаются в зазор между боковыми стенками подрозетника и стенками канала.

Кабель питания просовывается через технологическое отверстие в коробке и укладывается внутри бухтой. После выставления узла по горизонтали производится заделка щелей фиксирующим материалом.

Раствор втирается в зазоры шпателем до удаления воздушных пустот, после окончательного заполнения производится контрольная проверка положения элементов гидравлическим уровнем. Лекало фиксируется распорными клиньями или винтами, которые вкручиваются в дюбели (предварительно установленные в бетонной поверхности).

Лучшие бюджетные алмазные коронки для подрозетников

4. HRD150 42х150 мм, М16 Ниборит в1007

Бюджетная коронка для неармированного бетона, керамики и кирпича. Из серии — подойдет на первое время. Цена около 2 000 рублей.

HRD150 42х150 мм, М16 Ниборит в1007

Эксплуатационные характеристики:

• диаметр — 4,2 см;
• длина — 15 см;
• хвостовик — нет;
• режущий элемент — напайки из твердого сплава;
• посадочный диаметр — М16;
• страна производства — Россия.

Плюсы

не большая для коронки цена.

Минусы

• служит недолго;
• скорость и качество работы быстро падает.

Коронка HRD150 42х150 мм, М16 Ниборит в1007

3. d28 KURS

Обычная алмазная коронка, которая сравнительно долго прослужит и при этом не создаст нагрузки на бюджет. Лучше не использовать при работе с армированным бетоном. Нуждается в охлаждении. Цена около 1000 рублей.

d28 KURS

Эксплуатационные характеристики:

• тип — коронка;
• типы сверления — сухое;
• диаметр — 28 мм;
• материал — алмаз;
• посадочный диаметр — М14;
• с чем работает — бетон, кирпич, газобетон, керамоблоки, газосиликат.

Плюсы

• цена;
• долговечность.

Минусы

• для армированного бетона лучше не использовать;
• нуждается в водяном охлаждении.

Коронка d28 KURS

2. Зубр29865-73 73 мм

Алмазная коронка, которая сверлит все, вплоть до камня. Цена около 3500 рублей.

Зубр29865-73 73 мм

Эксплуатационные характеристики:

• тип — коронка;
• материал режущего устройства — алмазное кольцо;
• с чем работает — бетон, керамогранит, керамика, кирпич, мрамор;
• тип сверления — только сухое;
• максимальная глубина сверления — 3,5 см;
• диаметр — 7,3 см;
• страна-производитель — Россия.

Плюсы

работает со всеми видами покрытий.

Минусы

• глубина сверления маленькая;
• цена для такого типа завышена.

Коронка Зубр29865-73 73 мм

1. Росомаха 500068 68мм

Обычная коронка для бетона и кирпича. Вопреки рекламным заявлениям, с пеноблоком и железобетоном работает хуже, армированный и слабоармированный бетон не сверлит. Если соблюдать это правило, будет работать практически вечно. Цена 2 800 рублей.

Росомаха 500068 68мм

Эксплуатационные характеристики:

• тип — коронка;
• режущий элемент — алмазный сегмент;
• предназначена для материалов — бетон, железобетон, кирпич, пеноблок;
• тип сверления — сухое;
• посадочный диаметр — М16;
• диаметр — 6,8 см;
• страна производства — Россия.

Плюсы

• в комплекте центрирующее сверло;
• долговечность;
• низкая цена.

Минусы

армированный бетон не берет, несмотря на то, что в аннотации заявлено обратное.

Коронка Росомаха 500068 68мм

Как устанавливать в гипсокартон

На стенах, обшитых ГКЛ, расстояние между подрозетниками должно быть также равно 71 мм. Закрепить корпуса на шпаклевку на такой материал по вполне понятным причинам не получится. Однако порядок действий по установке подрозетников на гипсокартон ничем не отличается от монтажа их в бетон или кирпич. То есть мастера в данном случае:

• сначала выполняют на стене разметку;
• высверливают в листах отверстия диаметром 68 мм плюс 1-1,5 мм;
• вставляют в отверстия подрозетники и закрепляют их на специальные крепежи, имеющиеся в их конструкции.

Опытные мастера советуют при монтаже гипсокартонных листов крепить на них с обратной стороны в тех местах, где в последующем будут установлены розетки, листы фанеры. Расстояние между центрами подрозетников, как мы выяснили, в группе обычно небольшое. Но гипсокартон — материал все же достаточно хрупкий

Поэтому в процессе монтажа и эксплуатации подрозетники в последующем по неосторожности могут быть выломаны из стены

При наличии листов фанеры за ГКЛ нагрузка при включении/выключении электроприборов на подрозетники будет распределяться на большую площадь. Это, в свою очередь, предотвратит выламывание. В любом случае расстояние между подрозетниками в гипсокартоне должно быть равно 71 мм. Установка таким образом также продлит срок службы гнезд подключения в дальнейшем.

Меняем старые на новые?

Есть такой принцип — «пока работает, не трогай». Российские модели 90-х годов и советские из далёких 80-х продолжают исправно нести службу на дачах. Их устаревший тип — C5. Вроде всё хорошо. Но есть два негативных фактора:

• Малый диаметр контактных отверстий — всего 4 мм.
• Нет отвода под заземление.

В советскую розетку современный штекер может просто не влезть. А отсутствие контакта «земля» способно спровоцировать пожар.

Поэтому замена розеток на обновлённые C6, разработанные по немецким стандартам качества, — неплохая идея. В них диаметр отверстий равен 4,8 мм. Если выбрать модель с контактами на пружинах, то даже тонкие советские штекеры не будут выпадать.

Диаметр коронки для подрозетника

Отверстие в стене для подрозетника должно соответствовать определенному размеру изделия. Чтобы правильно подобрать диаметр коронки, давайте рассмотрим, какие бывают разновидности подрозетников. На первый взгляд – это металлический стакан с режущими напайками из различного материала, в зависимости от места применения:

• для кирпичных или бетонных стен используют пластиковые изделия без фиксирующих элементов. Стакан закрепляют гипсовым или цементным раствором;
• в деревянных стенах устанавливают металлические подрозетники;
• пластиковые стаканы монтируют в гипсокартон, только их конструкция отличается наличием фиксирующих прижимных элементов.

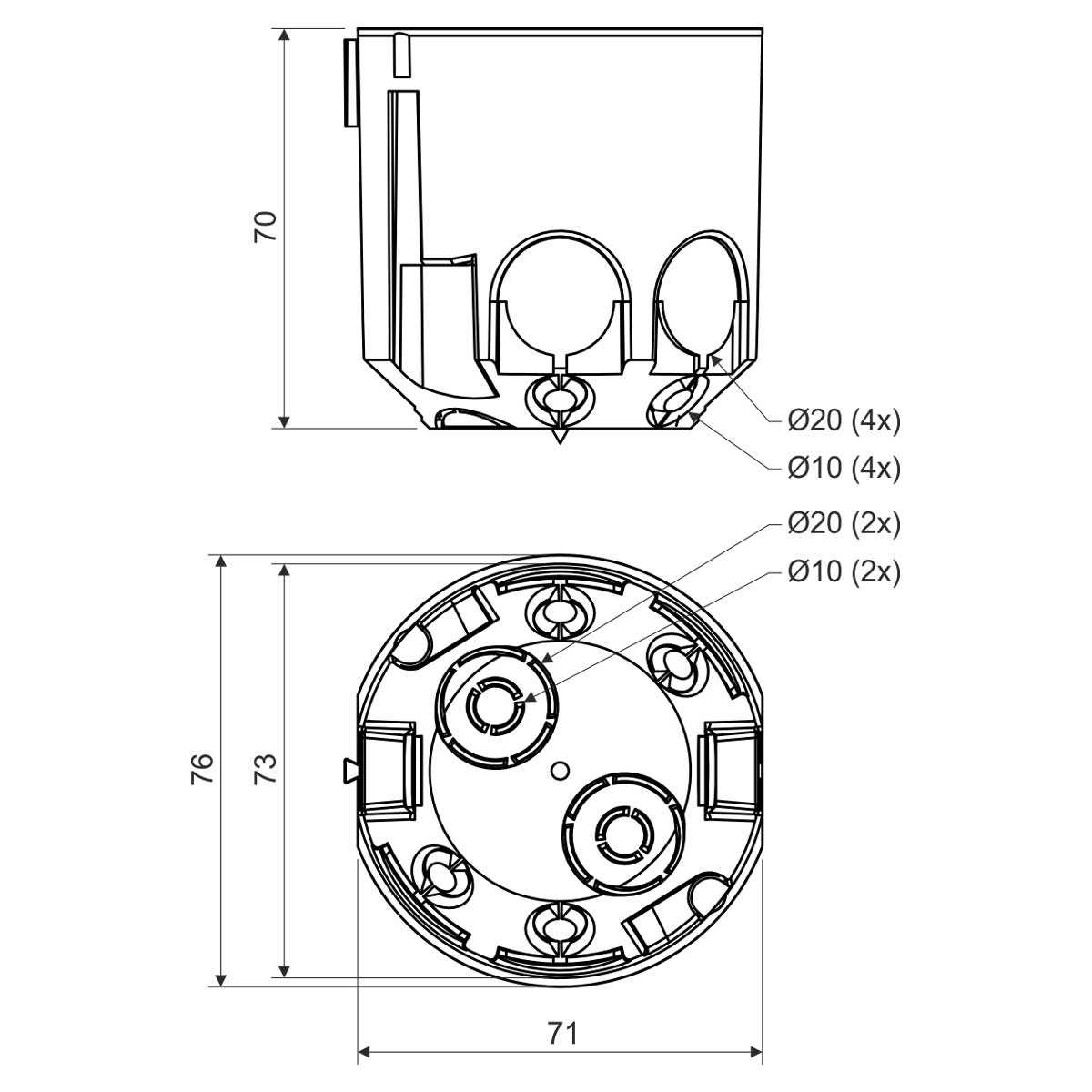

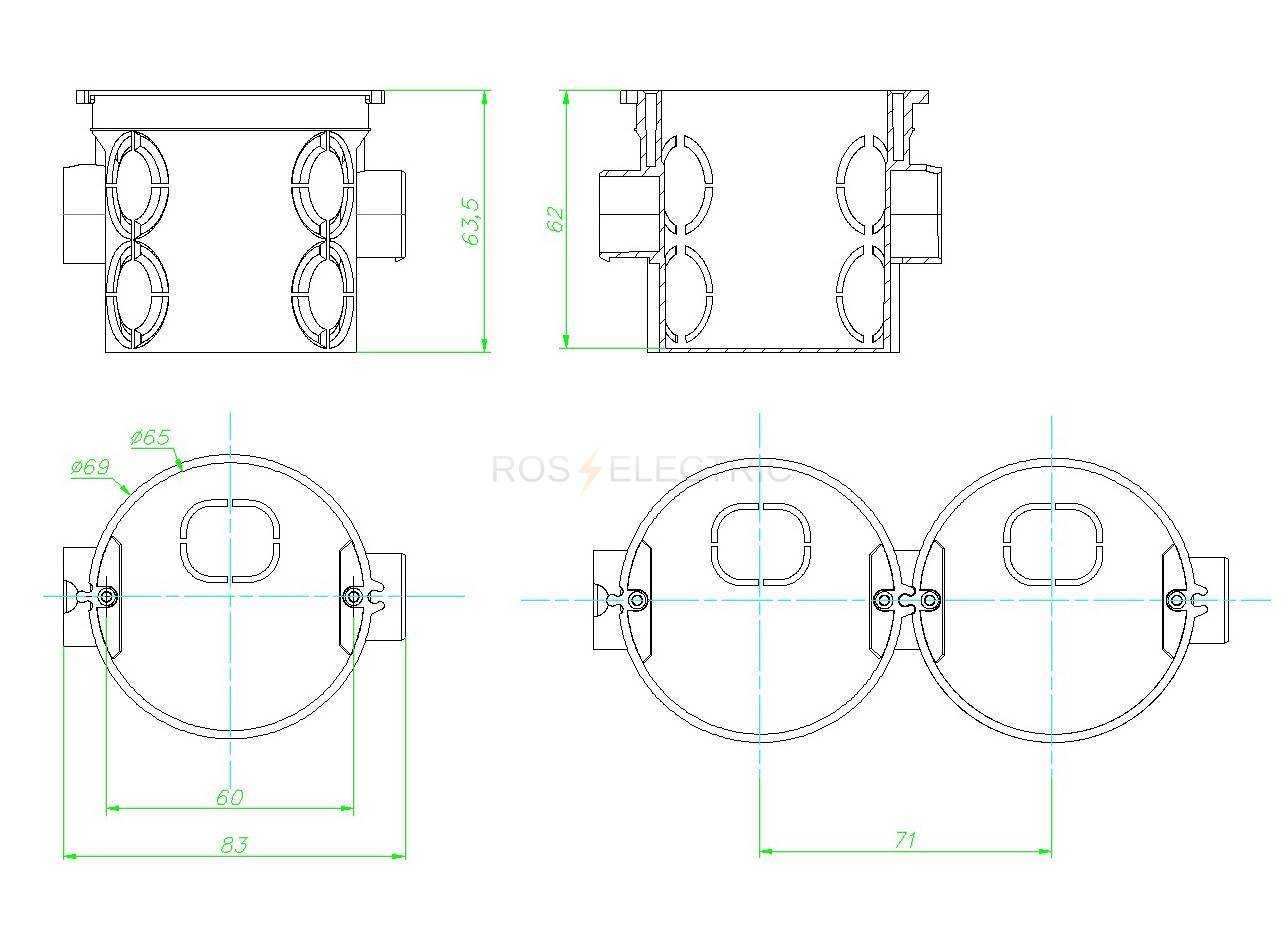

Независимо от вида подрозетника, стандартный их диаметр составляет 68 мм. Именно под такой размер большинство производителей изготавливают розетки, выключатели и регуляторы. Естественно, чтобы просверлить соответствующего размера гнездо, надо брать аналогичный диаметр коронки – 68 мм.

Примерка пластикового тройного подрозетника

Иногда обстоятельства требуют сделать большее отверстие, например, в бетонной стене, где подрозетник будет закреплен бетонным раствором. Здесь возможно применение коронок, диаметр которых увеличен до 70 или 75 мм. Редко на рынке могут встретиться стаканы китайских производителей нестандартного размера. Диаметр коронки под них придется подбирать опытным путем.

Полезные советы

Материалы, из которого могут изготавливаться изделия, отличаются в зависимости от цены и от необходимых термонагрузок, вызванных короткими замыканиями.

Самый распространенный и дешевый – полистирол (он же АБС), температура плавления – 180 градусов, расплавится при первом же коротком замыкании, горюч, при горении выделяет токсичные выхлопы.

Чуть дороже – поливинилхлорид, плавится при 220 градусах, плохо горит, от короткого замыкания возможны частичные оплавления материала, переживет 2 -3 возгорания узла (не от открытого огня, а от замыкания).

Более дорогим является полипропилен, он не горюч, плавится при 650 градусах, возгорание от замыкания возможно, но при условии его использования не в 220, а в 380 вольт (однако такие системы электрики проводят в жилых помещениях крайне редко).

Самым дорогим является полиамид, он так же не горюч, а вот плавится при температурах свыше 1000 градусов, что делает его самым крепким и пожаростойким (на 220 и на 380 вольт), применяется, в большинстве своем, на коммерческих объектах, так как проходит проверку пожарного инспектора и соответствует требованиям пожарной безопасности.

Не стоит забывать и о соединителях подрозетников. В комплекте обычно идет 2 штуки. В комплект дорогих подрозетников (о которых написано выше) включено 4 штуки, но два дополнительных немного длиннее. Монтируются они в специальные разъемы на самих изделиях: заглушки прямоугольной формы предназначены именно для них. У некоторых производителей подразъёмники интегрированные, а снять такие невозможно (только отпилить или отрезать).

За его несоблюдение не оштрафуют, но из-за такой мелочи можно получить возгорание застенного пространства. А соблюдение правила сможет спасти жизнь владельцу.

Обычно подрозетник немного (на несколько миллиметров) выпирает от стены. Если это критично, то до установки изделия можно сделать срез фаски в 2 – 3 мм. Это выполняется круговыми движениями ножа: по диагонали срезается верхний крайний слой на глубину 2-3 мм, с углом около 35-0 градусов.

Перед установкой монтажной коробки стоит загрунтовать стену (даже стены из гипсокартона грунтуют), чтобы не залить кончики проводов и упростить дальнейшие ремонтные работы.

Важным моментом при расчёте и замерах является то, что многие делают отверстия прямо на профилях или около них. В связи с тем, что профили металлические, а металл обладает высокой электропроводностью, стоит делать разъемы как можно дальше от профилей и их пересечений.

Для большей пожарной безопасности стоит проводить кабеля в специальной гофре, которая защищает как сам кабель от внешних воздействий, так и снижает риски нежелательных возгораний. Обычно такие гофры крепят к профилям – это упрощает дальнейшие ремонты.

При монтаже трёх и более подрозеток в одном ряду (одной секции с использованием соединителей) рекомендуется вызывать мастеров, если вы не специалист. Дело в том, что можно очень легко запутаться в разветвлении и наращивании кабеля, что точно приведет к неисправностям и другим отрицательным последствиям.

Подрозетники могут быть не только круглыми, но также квадратными или овальными. Квадратные используются для дополнительных разводок кабелей, совмещая в себе как раздаточную, так и установочную коробку. Овальные коробки необходимы для установки двух розеток или выключателей, которые расположены вертикально.

Отдельно стоит отметить мультибоксы. Мультибокс – это вид коробок, предназначенный для открытой установки на плинтус. Мультибоксы бывают двух видов: до плинтуса и до пола. Такие коробки выглядят весьма оригинально, но по пожарной безопасности они далеко не первые.

О том, как правильно установить подрозетник в стену из гипсокартона, смотрите в следующем видео.

Описание процесса установки

Перед тем как сделать розетку в гипсокартоне, необходимо разметить её будущее расположение.

Далее, в зависимости от вида устройства, процесс установки будет немного различаться.

Установка накладной розетки

Для установки внахлёст, крепление к гипсокартону производится при помощи специальных дюбелей, которые называются «бабочка». Благодаря своей конструкции, они устанавливаются в предварительно подготовленное отверстие диаметром 10 мм и в момент закручивания самореза, пластиковый корпус дюбеля сжимается и образует со внутренней стороны ГКЛ упор большой площади, надежно прижимающий дюбель и то, что на него закреплено, к стене.

Главное при установке внахлест, это установить дюбеля именно в том месте, где будут располагаться саморезы крепления выходящие из корпуса. Для этого разбираем элемент, прижимаем его корпус и там, где его необходимо закрепить, карандашом делаем отметки. Позже на этом месте будут располагаться дюбеля.

После разметки при помощи шуруповерта или дрели просверливаем два отверстия диаметром 10 мм и вставляем в них дюбеля. На следующем этапе электрическую проводку необходимо зачистить и подключить в разъем розетки, после чего корпус закрепить при помощи саморезов и дюбелей к стене. Установка внахлест закончена.

Установка блока розеток

Теперь рассмотрим, как установить розетку в гипсокартоне, точнее розетки в гипсокартоне, если их необходимо несколько. С установкой накладных элементов все понятно, они ставятся рядом друг с другом и подключаются параллельно, а как быть с утопленными вариантами.

Для установки нескольких розеток утопленного вида, применяется методика монтажа с применением блока подрозетников, который собирается при помощи нескольких подрозетников и специальных перемычек, через которые проходит электрический провод для подключения.

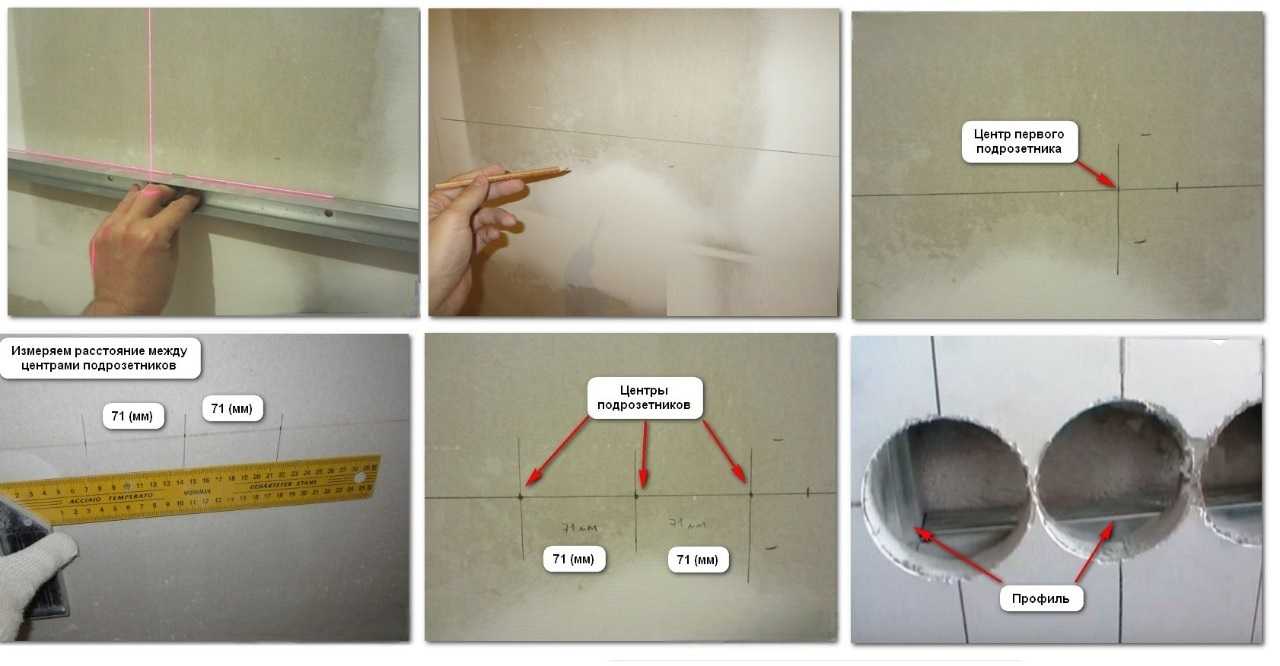

Важным этапом является разметка. Для этого при помощи карандаша и строительного уровня, в месте где планируется установка блока, проводится горизонтальная линия, на которой через каждые 71 мм делается отметка. Эти отметки обозначают расстояние между центрами подрозетников в блоке.

Далее шуруповертом или дрелью с коронкой по гипсокартону на 68 мм, просверливаем необходимое количество отверстий под установку подрозетников. Необходимо два, сверлим два, нужно больше делаем больше, это уже на ваше усмотрение.

На следующем этапе, при помощи канцелярского ножа или пилки по гипсокартону удаляем перемычки между отверстиями.

Теперь нужно удалить в пластиковых подрозетниках технологические заглушки, чтобы они не мешали соединить конструкцию вместе и пропустить через неё проводку. После сборки единого блока, электрический провод запускается внутрь, а сам блок устанавливается на место и закрепляется путем затягивания шурупов.

На последнем этапе, подключают розетки и установив их внутрь подрозетников, фиксируют саморезами.

Установка одиночной, утопленной розетки

Одиночная утопленная розетка в гипсокартоне смотрится гораздо красивее, чем громоздкая и сильно выделяющаяся накладная, именно по этой причине в большинстве жилых домов устанавливаются утопленные элементы.

Технология и серкеты как штукатурить гипсокартон под обои

Как и в предыдущем варианте, начинать необходимо с разметки. Ранее мы упоминали, что такой тип изделий монтируется в специальные коробки, диаметром 68 мм. Таким образом, при разметке необходимо обозначить только центральную точку, в которое в дальнейшем устанавливается центрирующее сверло коронки для сверления гипсокартона.

Следующий этап, это установка коробки — подрозетника в подготовленное место

Важно не забыть продеть электрический провод через отверстия ,специально предназначенные для этого. Затем коробка вставляется в посадочное отверстие и винты её креплений затягиваются, таким образом плотно прижимают подрозетник к гипсокартонному основанию

Затянув винты, нужно обязательно проверить как подрозетник сел и надежно ли он закреплен

Затянув винты, нужно обязательно проверить как подрозетник сел и надежно ли он закреплен.

Далее производится подключение электрической проводки на контакты, после чего изделие устанавливается в подрозетник и надежно фиксируется крепежными саморезами.

Функции монтажных коробок

Несмотря на явные преимущества и безопасность, далеко не все мастера используют подрозетники по бетону, пребывая в уверенности, что любая розетка может быть установлена и так. Но тут стоит отметить, что отсутствие подрозетника – это всегда риск повреждения проводки и отсутствие каких-либо гарантий пожарной, электробезопасности.

Основные функции монтажных коробок:

• Прочная фиксация в стене правильно и безопасно закрепленной розетки (независимо от материала монолита)
• Защита розетки от влаги, пыли, мелкого мусора
• Обеспечение электробезопасности – любого типа подрозетники обладают важными в эксплуатации диэлектрическими свойствами, не позволяют току попадать с контактов розеток на различные конструкции стен из металла
• Гарантия локализации возможного возгорания внутри корпуса подрозетника, препятствование распространению огня за пределы элемента
• Более простой и аккуратный монтаж розетки – благодаря подрозетникам крышка элемента контактирует с ровной поверхностью, нет зазоров и щелей

Таким образом, монтаж подрозетника в бетон полностью оправдан и позволяет обеспечить более высокий уровень безопасности, длительный срок эксплуатации всей конструкции.

Как своими руками установить подрозетник

Немудрено, что при проведении ремонта может потребоваться установка новых выключателей и розеток. Часто это вызвано изменением планировки и дизайна помещений. Установка данных изделий начинается с монтажа подрозетников. Несмотря на то, что они предназначены для монтажа на горючее основание, для удобства последующей установки розеток и выключателей, их устанавливают и в бетонное основание. В этой статье мы поговорим о том, какие бывают подрозетники и как происходит установка подрозетников.

Что такое подрозетник

Подрозетник – не что иное, как всего лишь маленькая емкость, которая используется при монтаже выключателей или розеток. Подрозетники для бетона, древесных стен, гипсокартона – все они выполняются из материалов, не поддающихся возгоранию. Сегодня чаще всего используются пластиковые изделия, но можно купить подрозетник металлический и даже подрозетники деревянные. Последние используются в тех случаях, когда имеет место открытая проводка.

Характеристики подрозетников

• Размеры. Изделия изготавливаются под определенный внутренний диаметр подрозетника. Чаще всего он равен 60 или 68 мм. Имеет значение и глубина подрозетника – от 25 мм и больше;
• Форма. Данные изделия бывают различной формы: прямоугольной, квадратной, круглой. Круглые используются чаще всего. Они монтируются в сплошные стены и гипсокартонные конструкции. При установке в гипсокартонные стены используются специальные подрозетники для гипсокартона, которые оснащены специальными крепежными элементами, позволяющими надежно фиксировать изделие в вырезанном отверстии;
• Материал. Мы уже говорили о том, что в большинстве случаев в качестве материала для таких изделий использую полипропилен. Он не только дешевле, но еще и удобнее при установке;

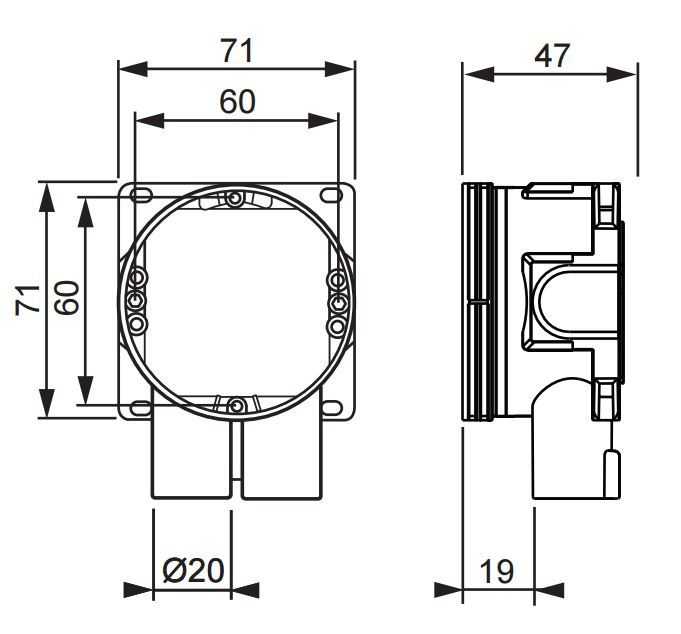

• Межосевое расстояние. При блочном монтаже имеет значение расстояние между подрозетниками. Обычно оно равно 71 мм. Блочная установка подразумевает использование изделий одного диаметра.

Установка подрозетников

Установка подрозетников – дело нехитрое, но от правильного выполнения данной работы зависит последующий монтаж розеток или выключателей. Первым делом нам необходимо сделать отверстие в стене. Для этого можно использовать болгарку или перфоратор. Во втором случае лучше использовать алмазные коронки для подрозетников, благодаря которым можно получить идеально ровное отверстие: сначала высверливаем контур, а потом перфоратором с пикой выдалбливаем объем материала под монтаж изделий. Арматура, встречаемая в стене, перерезается болгаркой. В принципе, коронка для подрозетников – оптимальное решение, используя которое вы сможете сделать не одно отверстие в стене. Они должны с запасом умещать в себе подрозетники.

Далее изделия устанавливаются в созданное отверстие таким образом, чтобы его края находились на уровне со стеной – не утопали в ней и, одновременно, не выступали из нее. Ориентируем подрозетник gusi или любой другой при помощи уровня. Учитываем сторону, с которой будут заводиться провода – с этого бока у нас должно быть отверстие в монтируемом изделии.

Монолитный монтаж подрозетников лучше всего проводить, используя алебастровый раствор. Его преимущество состоит в том, что он быстро затвердевает, и установка подрозетников в бетонной стене не растянется на несколько часов. Сначала алебастром заделывается пространство за монтируемым изделием, потом – по бокам. Одновременно следим за тем, чтобы положение элемента не сбилось. Шпателем снимаются излишки и замазываются края отверстия. Собственно, с тем, как установить подрозетник, мы разобрались!

На строительном рынке представлен широкий ассортимент данной продукции. Вы всегда можете позволить себе приобретение изделий gusi, а если не сильно жалко денег, то и купить legrand подрозетники. На последние подрозетники цена несколько выше, что связано с высоким классом данной продукции. Добавим, что особой роли это не играет, т.к. они все равно скрыты от глаз, а их качество находится примерно на одном и том же уровне!

Разновидности коробок для розеток по способу установки

При выборе монтажной коробки учитывается сразу несколько факторов

Следует обращать внимание не только на материал изделия, его форму и тип конструкции, которая может быть одинарной, двойной или тройной (встречаются даже рядные). Значение имеет и тип установки (вертикальный или горизонтальный), а также материал стены, куда будет осуществляться монтаж

Стаканы могут устанавливаться в такие типы поверхностей:

• полнотелые стены;
• гипсокартонные перегородки;
• плинтуса.

Для разного материала стен подбирается соответствующий тип монтажной коробки.

Для чего выполняется монтаж глубоких подрозетников в бетоне

Глубокие стаканы монтируются в несущих стенах. Толщина этих перегородок позволяет устанавливать не только стандартные изделия, но и коробки с увеличенными параметрами. Монтаж осуществляется с применением все той же коронки для подрозетников 68 мм, поскольку диаметр стаканов остается прежним.

Глубокие монтажные коробки применяются в различных целях. Во-первых, они подходят для установки розеток под телевизионный кабель или локальной сети Ethernet. Радиус изгиба внутреннего провода в этом случае должен быть достаточно большим. Обычные стаканы не обеспечивают подобных условий, поэтому посадочная глубина должна быть увеличена до 61 мм.

Во-вторых, короб с удлиненным корпусом позволяет устанавливать объемные элементы. К ним относятся розетки с нестандартным модулем или выключатели. Вся начинка легко поместится внутри благодаря этим дополнительным 15-20 мм.

В-третьих, увеличенная глубина необходима для стаканов, имеющих двойное назначение. Эти изделия называются двухъярусными. Благодаря им отделка выглядит более эстетично, а производители могут сэкономить на количестве материала.

Для монтажа в несущих стенах чаще всего используют глубокие стаканы.

Подрозетники для гипсокартона: размеры изделий для тонких перегородок

Обычные стаканы для полнотелых стен не пригодны для монтажа розеток в гипсокартоне. Для этих перегородок предусмотрены специальные конструкции с особым строением. Чтобы обозначить размер коробок используется внешний диаметр изделий (d2) и глубина их посадки (Н).

Специально для работ с тонкими перегородками предусмотрен стандартный диаметр подрозетников для гипсокартона, который равен 68 мм. Хотя в продаже встречаются и другие варианты. Внешний диаметр этих изделий может соответствовать 75, 70, 65, 64 или 60 мм.

Глубина установочных коробок может быть разной. В небольших изделиях она составляет 40, 42 или 45 мм. Существуют и более глубокие виды стаканов. Их величина может составлять 60 или 62 мм.

На рынки поставляются модели с нестандартными посадочными размерами. Такие изделия не соответствуют норме, они, скорее, являются исключениями из правил. При выборе стакана нужно обязательно учитывать место монтажа. Специалисты рекомендуют использовать коробки с посадочной глубиной 60 или 62 мм, если толщина гипсокартонной перегородки позволяет это. Подобные конструкции существенно упрощают монтаж проводки, если схема не позволяет установить распределительные коробки.

Диаметр стаканов для гипсокартонных стен может варьироваться в пределах 60-75 мм.

Составные конструкции и тройные розетки в один подрозетник

Тройные розетки имеют множество конфигураций. Существуют модели, заключенные в один каркас и имеющие одну крышку. В продаже встречаются варианты с тремя отдельными розетками. При этом корпус и крышка у них объединены. Высоким спросом у потребителей пользуются модели, укомплектованные выключателем. Он позволяет обесточить определенный участок цепи, что очень удобно для тех случаев, когда владельцы квартиры долго отсутствуют.

Тройные подрозетники используются для монтажа розеток двух типов:

1. С5 – розетка советского образца. Она не имеет заземления, в некоторых случаях отверстия под вилку имеют нестандартный вид.
2. С6 – евро-розетка, с заземлением или без него. Размеры этих устройств подчиняются строгому стандарту.

Для монтажа коробок с тремя отдельными розетками придется дополнительно просверливать два отверстия. С гипсокартонной перегородкой проблем не возникает: подбирается соответствующий диаметр коронки под розетку, наносится разметка с учетом межцентровых расстояний, дальнейшие действия выполняются в соответствии с технологией.

Для монтажа нескольких розеток в ряд используются удлинённые и составные конструкции стаканов.

Монтаж коробки в полнотелые стены повлечет за собой дополнительные затраты. Поэтому многие владельцы квартир предпочитают устанавливать тройную розетку в один подрозетник. Этот вариант считается более дешевым, хотя практичным его не назовешь.

Виды подрозетников

Производители изготавливают подрозетники из пластика, дерева и металла. Последние два вида утратили былую популярность, поскольку древесину можно применять только для монтажа открытой проводки, а железные коробы способны стать причиной короткого замыкания.

Различают 4 варианта исполнения крепежных коробок:

• Круглые. Самые популярные и универсальные.

• Квадратные. Более вместительные.

• Овальные. Нужны для монтажа двух розеток или розетки и выключателя в одном кожухе.

• Составные. Блок из 2 и более подрозетников, соединенных в одну конструкцию.

Перед покупкой фиксатора следует определиться с его размерами.
