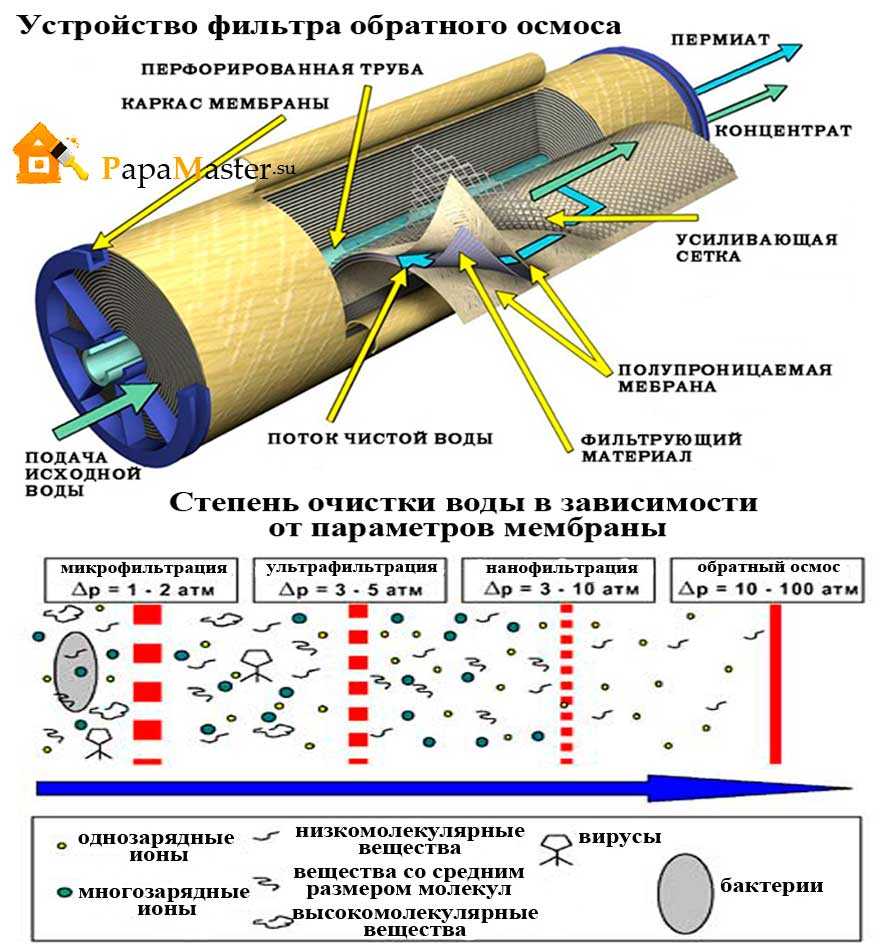

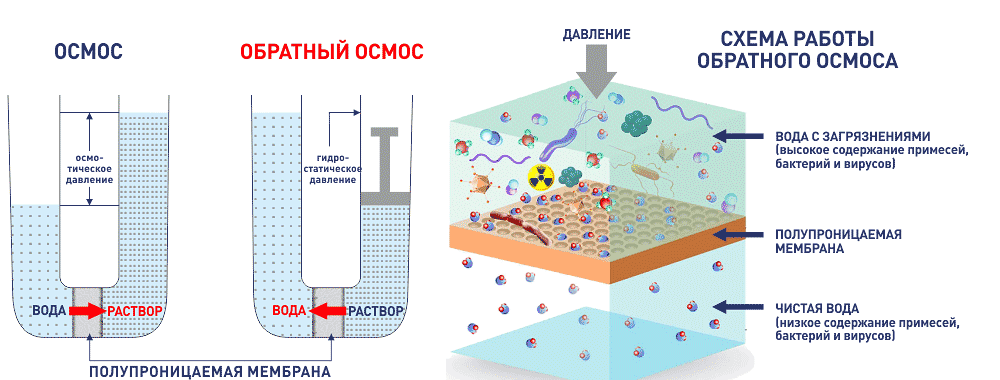

Как работает обратный осмос: принцип действия устройств тонкой очистки воды

Недостатки фильтра Фибос

У фильтров Фибос отмечается и ряд недостатков. Некоторые из них связаны с тем, что приборы стали активно эксплуатироваться относительно недавно. Некоторые дефекты могут не проявиться в процессе тестирования, но активно выявляются при использовании в реальных условиях.

Среди минусов фильтров Fibos чаще всего отмечают высокую стоимость прибора. Цены действительно довольно существенные. Конечно, если учесть, что он будет работать без дополнительных затрат десятки лет, то первоначальные вложения выглядят уже не столь значимыми.

Рис. 5 Если Фибос долго не промывать, то большое количество собранных загрязнений снизят давление воды.

Второй недостаток связан с необходимостью регулярной промывки фильтра с помощью открытия вентиля снизу. Когда количество собранных загрязнений превысит определенную отметку может начать падать давление воды. В некоторых случаях (см. рис.5) может потребоваться разобрать фильтр, чтобы смыть с него загрязнения. Либо сразу докупать систему для автоматической регулярной промывки.

Еще один минус заключается в формировании завышенных ожиданий. Потребитель рассчитывает после установки одного небольшого прибора получать идеально чистую воду. Но фильтрующий элемент не задерживает газы, целый ряд растворенных солей и другие компоненты. Следует учитывать этот факт и дополнять прибор для фильтрации воды Фибос другими устройствами, удерживающими растворенные загрязнения.

Также стоит отметить, что фильтры не всегда справляются с процессом очистки. Чаще всего это связано с сильной начальной загрязненностью. В этом случае их стоит устанавливать после устройств предварительной очистки.

Антон Сергеевич

Вынужденно приобрёл Фибос-мини в ноябре прошлого года: въехали в новый дом с ребёнком, а предыдущие хозяева тактично умолчали, что вода имеет запах сточных вод. Запах был настолько сильный, что чтобы эту жидкость выпить, надо было сделать над собой усилие. Денег было в обрез, ибо ремонт в самом разгаре, поэтому я долго и не искал. Позвонил на горячую линию и проконсультировался. Менеджер меня обработала хорошо, были бы деньги, купил бы на 1000 литров или на 3000, всё-таки для загородного дома 300 литров — маловато.

Вариантов на тот момент было немного: бюджет позволял приобрести только Фибос-мини. Доставила транспортная компания через 2,5 недели. Обещали быстрее, но по факту получилось как обычно. Распаковал, посмотрел, принцип работы элементарный — всё в инструкции подробно описано: как установить, как обслуживать. Поставил на кухне, наверное, где-то за час. Ничего сложного. Поставил и забыл. За эти деньги лучше вряд ли найдёшь.

Как подобрать подходящую конструкцию

Компания Фибос неплохо зарекомендовала себя на рынке, предлагает автоматическую систему по доступной цене. Плюсы устройства:

• получение кристально чистой воды без смены картриджей до 10 лет, а значит, экономия денег на обслуживании;
• ультратонкая очистка, не превышающая 1 микрона;
• быстрое оседание загрязнений на дно колбы;
• беспрепятственное удаление наружу, достаточно открыть промывочный кран и спустить жидкость;
• возможность установки на магистраль горячей и холодной воды;
• наивысшая производительность;
• пригодность фильтра для тонкой фильтрации, предварительной очистки воды;
• простота установки;
• легкость обслуживания.

Недостатки в том, что устройство не всегда в полном объеме справляется с очистительным процессом. Фильтрующие элементы не могут задерживать растворенные соли и газы. Промывку необходимо регулировать вручную или дополнительно покупать автоматическую систему.

При выборе стоит:

• рассмотреть все разновидности модельного ряда;
• изучить характеристики, сравнить;
• подобрать для себя оптимальный вариант.

Если учитывать отзывы потребителей, то, по их мнению, фильтры для очистки воды от механических примесей признаны лучшими. Это некая “золотая середина” между дорогими комплексными системами и простыми кувшинными устройствами.

Как выбрать систему: цена и советы

Стоимость Fibos колеблется в зависимости от модели. Цена на бытовые варианты (мини, 1, премиум) начинается от 6000 рублей и заканчивается 18000 рублей. Финансовая планка на промышленные аналоги значительно выше.

Данная стоимость указывается продавцом без учета дополнительных комплектующих. Чтобы правильно выбрать фильтр, необходимо соотнести объем потребляемой воды в сутки и пропускную способность каждой модели.

Приобрести фильтры Фибос для домашнего пользования можно через интернет на официальном сайте компании или в представительствах фирмы. На сегодняшний день в России зарегистрировано более 100 официальных дилеров.

Справка! Сертифицированная продукция включает в комплекте технический паспорт и подробную инструкцию по установке и обслуживанию.

Центробежный сепаратор (гидроциклон)

работает по принципу центробежного осаждения. Твердые частицы приобретают центробежное ускорение, которое позволяет отделить их от воды за счет увеличения их плотности. На принципе центробежного осаждения работает двойной дренаж цилиндрических бассейнов.

В данной схеме бассейн имеет двойную дренажную систему, включающую донный и боковой дренаж. Из донного дренажа поток может направляться в гидроциклон, а из бокового в барабанный микросетчатый фильтр. Показано направление вторичного радиального течения, а также специфические области водной массы (подробнее о течениях https://aquavitro.org/2013/07/27/bassejny-v-rybovodstve/).

Поток воды в гидроциклон, также как и в случае двойной дренажной системы, должен составлять 5-15% от общего потока.

Нисходящий спиральный поток двигается в основном вдоль внешней стенки и создает внутренний спиральный поток в центре сеператора. Между этими двумя спиральными течениями располагается слой, называемый мантией, где отсутствует вертикальная скорость. Отток воды из гидроциклона должен происходить из центра мантии. Её плоскость находится на расстоянии ½-2/3 D ниже поверхности воды (D – диаметр емкости гидроциклона). Стратегически выверенный отток использует преимущества нулевой вертикальной скорости, что минимизирует вымывание осадка из сепаратора. На практике, чтобы добиться правильной работы центробежного сепаратора, следует провести эксперимент с загрязнениями на собственной УЗВ.

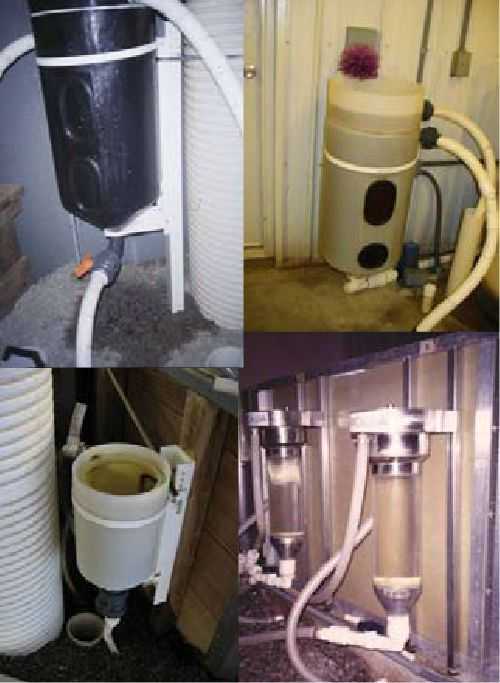

Разновидности гидроциклона. Эти сепараторы работают по принципу «чайной чашки», когда твердые частицы при вращении воды смещаются центробежной силой на периферию.

Труба поступления воды обычно устанавливается на 1/3 диаметра ниже поверхности воды, при этом поток направляется по касательной к стенке сосуда.

Уровень нагрузки для гидроциклона примерно в 4 раза выше по сравнению с нагрузкой для традиционных бассейнов отстойников и составляет 10 м3/м2 в час. Это означает, что площадь, необходимая для установки отстойника, может быть снижена в несколько раз. Некоторые инженеры прибегают к более высоким значениям нагрузки, однако время гидравлического удержания в гидроциклоне всегда должно быть не менее 30 секунд. Если нагрузка повышается, то следует увеличить объем гидроциклона для получения 30 секундного удержания воды.

Гидроциклоны относительно дорогостоящие и, также как и отстойники и барабанные фильтры, они не эффективны для удаления тонкодисперсных частиц диаметром < 50 мкм. Тем не менее, они очень хорошо удаляют твердые частицы; Scott и Allard (1984) говорили, что данный тип сепараторов в качестве префильтра удаляет более 87% твердых частиц диаметром >77 мкм.

В настоящее время распространение получили коммерческие модели центробежных сепараторов Eco-TrapT фирмы SINTEF NHL (Trondheim, Norway). Twarowska с коллегам (1997) указывали на то, что гидроциклон, принимающий 5% загрязненный поток из донного центрального дренажа, удаляет 80% ±16% твердых частиц. Гидравлическая нагрузка на этот сепаратор, принимающий 16 л воды в минуту, составила 5.6 м/час. Это значение ниже, чем для полнопоточных бассейнов отстойников (14.3 м/час), однако больше, чем в случае автономных отстойников (1.66 м/час). Вихревой характер работы сепаратора позволяет увеличить его эффективность в 3.4 раза. Это согласуется с заявлениями о том, что гидравлическая нагрузка может возрасти в 4 раза по сравнению с обычным бассейном отстойником.

Интересен способ использования гидроциклона в условиях 3-х кратного увеличения гидравлической нагрузки (30 м3/м2 в час, что эквивалентно полнопоточному отстойнику), когда удаляются только крупные тяжелые частицы. После предварительной очистки вода устремляется в барабанный фильтр, либо другой тип фильтра механической очистки. Этот метод применяется в современных установках, где используется двойной донный дренаж. Обработка 5-15% концентрированного грязного потока из дренажа предъявляет низкие требования к размеру гидроциклона (может быть уменьшен в 10-20 раз). Гидравлическая нагрузка может быть снижена, если требуется лишь частичное удаление твердых частиц.

Преимуществом гидроциклона является возможность быстрого удаления осадка из него. Это исключает разложение и вторичное загрязнение воды. Кроме того, центробежный сепаратор не занимает много места. К его недостаткам относится удаление лишь твердых частиц с плотностью большей, чем у воды. Для этого необходима высокая скорость потока.

Критерии выбора

Ввиду того что форма и принцип установки фильтров Фибос повторяются для всех моделей, выбирать устройство нужно исключительно по его производительности. Существуют определённые рекомендации на этот счёт:

• Для небольшой дачи, квартиры, семьи до трёх человек можно брать модель мини.
• На загородный дом, в котором вода расходуются не только для бытовых нужд но и на полив, можно покупать модификацию Фибос-1.
• Фибос-3 подходит для небольших коммерческих помещений, коттеджей с бассейнами.
• Промышленный фильтр говорит сам за себя.

Производитель предлагает покупателю не просто фильтры, но и целые системы для очистки водопроводной воды, магнитные преобразователи, системы для автоматической промывки.

Модели

Поскольку конструкция всех моделей одинакова, базовые технические характеристики у них одинаковы. Это относится к максимальному давлению (16 Ат), температуре воды (до 95°), прочим общим параметрам.

Принципиального отличия у этих устройств нет, но разница в размерах дает им свои возможности и пропускную способность. Рассмотрим технические характеристики и особенности магистральных моделей Фибос внимательнее.

Мини

Фибос мини — это одноступенчатая модель механической очистки, способный останавливать частицы размером свыше 1 мкм.

Вода пропускается сквозь стенки цилиндра, образованного плотно намотанной медной проволокой в стеклянном покрытии.

Предназначен для установки под мойкой, рассчитан на обслуживание единичной точки водоразбора (обычно это кухонная мойка).

Важно! Благодаря последовательно установленному сорбционному блоку этот фильтр обеспечивает дополнительную водоподготовку, полностью устраняет бактерии (по заявлениям производителя).

Цена фильтра Фибос мини составляет около 9000 рублей.

Fibos 1

Фибос 1 — это модель, рассчитанная на установку в начальной точке квартирной системы водоснабжения. Хорошо отсекает все механические примеси, обладает способностью останавливать крупные бактерии (размером больше 1 микрон).

Конструкция одноступенчатая, обеспечивает водой 3 точки водоразбора. Это вполне подойдет для обеспечения водой дачного домика или для небольшой бани. Стоимость фильтра Фибос 1 составляет 11000 руб.

Fibos 3

Фильтр тонкой механической очистки Фибос 3 предназначен для отсечки мелких частиц и бактерий размером свыше 1 мкм.

Устройство способно пропускать до 50 л/мин, его возможно использовать для 10 точек водоразбора.

Это позволяет полностью охватить обычный состав сантехники и приборов в квартире или частном доме. Поэтому популярность модели Фибос 3 самая высокая.

Дополнительная очистка ионами серебра, устраняет бактерии, очищает воду в биологическом отношении.

Справка! Возможности фильтра позволяют использовать его в большинстве квартир или частных домов, но высокая стоимость (15000 руб.) несколько ограничивает спрос.

Fibos 5

Это самая производительная модель из всей серии бытовых магистральных фильтров Фибос. Она способна очищать до 83 л/час.

Базовые характеристики те же, что и у остальных моделей. Отличаются лишь производительность и габариты. Предназначен для работы в коттеджах, крупных частных домах. может обеспечивать водой до 20 точек водоразбора, включая небольшой бассейн.

Недостатком устройства считается высокая стоимость (24000 руб.). Этот фактор существенно ограничивают интерес к этим моделям у массовых покупателей.

Преимущества и недостатки

Преимуществами магистральных очистителей Fibos считаются:

• способность производить грубую и тонкую очистку с помощью одного фильтрующего элемента;
• отсутствие сменных фильтрующих модулей позволяет владельцам экономить деньги и снимает с них постоянную заботу о замене картриджей;
• при загрязнении фильтра его можно промыть, полностью восстанавливая работоспособность;
• возможность работы на линиях холодной и горячей воды;
• широкий выбор производительности у разных моделей;
• простой монтаж и обслуживание;
• позволяет очищать всю воду, поступающую в дом или квартиру.

Недостатки:

• требуется периодическая промывка фильтрующего элемента;
• очистке подлежат только механические частицы: от растворенных химических соединений или запахов фильтр не спасет;
• несмотря на прочность, проволочные фильтрующие элементы довольно часто выходят из строя.

Важно! Причиной выхода из строя фильтрующего модуля чаще всего становится слишком интенсивная промывка с использованием грубых инструментов. Они повреждают защитный стеклянный слой, нанесенный на витки медной проволоки.

Микросетчатые фильтры

Микросетчатые фильтры очень популярны, потому что просты в эксплуатации и не занимают много места. Как и в случае процесса осаждения, потери тепла в них незначительны. Эти фильтры работают на принципе просеивания или физического разделения частиц, размер которых больше диаметра ячеек сетки.

Самодельный статичный микросетчатый фильтр. Пластины микросита располагаются как соты, но горизонтально. Спереди открывается дверца, и пластины можно извлеч. Сверху вода распределяется равномерно по всей площади пластин (илл. www.aquaponic.com.au/Solids%20filtration.pdf)

Микросетчатые фильтры выпускаются в различной конфигурации. Как правило, в аквакультуре используются барабанный, дисковый или ленточный фильтры.

Барабанные микросетчатые фильтры

Все озвученные типы похожи, потому что в ходе обратной помывки образуют загрязненный поток, требующий утилизации. Объем промывочной воды и плотность загрязнений зависит от нескольких факторов. К их числу относятся размер ячеек микросита, схема и частота обратной промывки, степень загрязнения поступающей в фильтр воды. Объем промывочной воды выражается в процентах от всего обрабатываемого потока. Обычно он составляет 0.2-1.5% (Summerfelt, 1999). Загрязненный сток поступает напрямую в пруд отстойник или другой резервуар для утилизации осадка.

Размер ячеек микросита варьирует от 40 до 100 мкм. Более мелкие ячейки удаляют немного больше твердых частиц, а более крупные – требуют меньше площади фильтрации и меньше циклов обратной промывки. Более крупные ячейки также требуют меньше давления в системе обратной промывки. Как правило, в случае крупных ячеек сточная вода несет более концентрированные загрязнения.

Очевидно, размер удаляемых частиц определяется размером ячеек сита. В некоторой степени, даже частицы меньше ячеек могут задерживаться между несколькими мелкими частицами и, соответственно, отфильтровываться. Эта особенность сильно выражена в случае высокой загрязненности поступающей воды. Однако, с практической точки зрения, примем, что размер ячеек микросита определяет минимальный диаметр удерживаемых частиц.

В аквакультуре используются микросита с диаметром ячеек 40-100 мкм. Соответственно, уровень фильтрации твердых частиц составляет 30-80%. Оптимальный размер ячеек составляет 60-100 мкм.

Тип фильтр	Степень удаления твердых частиц 60-100 мкм (%)	Стоимость фильтра ($/ед-ца)
Барабанный	Взвешенные частицы на выходе < 5 мг/л: 31–67	15000
Взвешенные частицы на входе > 50 мг/л: 68–94
Дисковый	Взвешенные частицы на выходе < 5 mg/L: 25–68	8600
Взвешенные частицы на входе > 50 mg/L: 74–92
Ленточный	Взвешенные частицы на выходе < 5 mg/L: 0–62	18000
Взвешенные частицы на входе > 40 mg/L: >89

Стоимость представлена для фильтров, расчитанных на водный поток 10 м3 в минуту при размере ячеек сита 100 мкм.
Сравнение качества очистки трех типов микросетчатых фильтров. Видно, что степень удаления твердых частиц приблизительно одинакова, но в каждом случае колеблется в широком интервале значений.

Дисковый микросетчатый фильтр (илл. www.tradekorea.com/product/detail/P72442/Micro-Disc-Filter.html)

Преимуществом барабанного фильтра является прерывистая промывка и, соответственно, низкий расход воды. В свою очередь, дисковый фильтр имеет низкую стоимость, но требует больше промывочной воды и крошит крупные частицы загрязнений. Ленточный фильтр объединяет аккуратный захват твердых частиц и низкие затраты на эксплуатацию, однако он самый дорогой и гидравлическая нагрузка очень низкая (< 3-5 м3/мин).

Микросетчатые фильтры обрабатывают большие объемы воды (0.4 – 50 м3/мин) на относительно малой площади. Они практически не снижают давление в системе (< 0.3 м) и отличаются модульностью конструкции, простотой установки. Эти фильтры не удерживают частицы в общем потоке, снижают распад твердых отходов и удаляют большинство частиц диаметром >40 мкм.

Они нуждаются в обратной промывке под давлением 414-690 кПа. Кроме того, требуется обслуживание механики (поломки промывочной системы и замена микросита). Микросетчатые фильтры не удаляют частицы диаметром < 20 мкм, и при высокой концентрации загрязнений поступающая вода может проходить мимо микросита.

Модельный ряд фильтров Фибос

Фибос-мини обладает пропускной способностью 300 л/ч.

Показатели:

1. Размер фильтруемых частиц: свыше 1 мкм.
2. Максимальное рабочее давление: 16 атм.
3. Минимальное давление: 0,5 атм.
4. Присоединительный диаметр: 1/2 дюйма.
5. Диаметр сливного крана: 1/2 дюйма.
6. Цена: 6 тыс. руб.

Фибос-1 обладает производительностью 1 куб. м/ч.

Показатели:

1. Минимальный размер задерживаемых частиц: 1 мкм.
2. Максимально допустимое давление: 16 атм.
3. Минимальное давление для фильтрации: 0,5 атм.
4. Присоединительный размеры номинальный: 1/2 дюйма.
5. Присоединительный размер максимальный: 3/4 дюйма.
6. Допустимая температура фильтруемой жидкости: +95ºС.
7. Стоимость фильтров этой модели: 12 тыс. руб.

Фибос-3 имеет Производительность 3 куб. м/ч.

Параметры модели:

1. Минимальный размер задерживаемых частиц: 1 мкм.
2. Максимально допустимое давление: 16 атм.
3. Минимальное давление для фильтрации: 0,5 атм.
4. Присоединительный размер номинальный: 3/4 дюйма.
5. Присоединительный размер максимальный: 1 дюйм.
6. Цена: 15 тыс. руб. Автоматическая система промывки покупается отдельно и стоит около 4 тыс. руб.

Самой дорогой считается модель Фибос-60, ее стоимость доходит до 550 тыс. руб. Прибор обладает самой высокой производительностью. Работает при том же напоре, что и остальные модели. Купить Фибос фильтры в Москве и других крупных городах можно с доставкой курьером и установкой фильтра.

ОБСЛУЖИВАНИЕ ФИЛЬТРА

По истечении ресурса или срока службы картриджей (табл. 3) они подлежат замене.

ЗАМЕНА КАРТРИДЖЕЙ I, II, III СТУПЕНИ

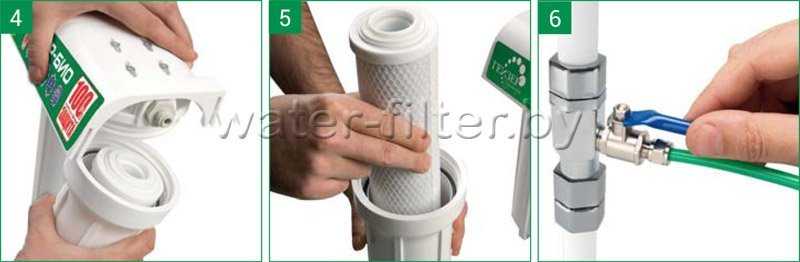

• Перекройте воду на входе (1).
• Откройте кран чистой воды для сброса давления в системе (2).
• При помощи ключа открутите колбу фильтра (3), проверьте состояние уплотнительного кольца и при необходимости замените его; затем поменяйте соответствующий картридж (4, 5).

В моделях 331 и 332 при появлениях признаков накипи необходима регенерация картриджа БС.

РЕГЕНЕРАЦИЯ КАРТРИДЖА БС ОТ СОЛЕЙ ЖЕСТКОСТИ И ЖЕЛЕЗА

Уплотнительное кольцо перед повторной установкой рекомендуется смазать пищевым силиконом или вазелином (не путать с герметиком).

• Установите колбу на место и затяните ключом.
• Откройте воду на входе и проверьте систему на герметичность (рис. 6).

После установки нового фильтра или смены картриджей в системе остается воздух. Это приводит к избыточной аэрации воды (визуально вода может иметь молочно-белый цвет). По мере работы фильтра воздух из системы уйдет, и очищенная вода будет прозрачной.

ЗАМЕНА МИНЕРАЛИЗАТОРА

Раскрутить входящим в комплект поставки ключом колбу и вывернуть картридж Арагон-М БИО. Вылить из него воду.

Ключом вывернуть у картриджа донную заглушку (1), извлечь дозатор.

При замене картриджа Арагон-М БИО извлечь из использованного картриджа вставку «В» (2) и переставить ее в новый картридж.

Снять крышку нового дозатора, вставить его открытой стороной вверх (3). Ввернуть донную заглушку до упора.

Собрать фильтр в обратном порядке и промыть его 1–2 минуты.

Регенерация картриджа БС выполняется 10%-ным раствором поваренной нейодированной соли (100 г соли на 1 л воды).

Раскрутить входящим в комплект фильтра ключом второй корпус и вынуть умягчающий картридж (БС). Поставить его вертикально в мойку или на подставке в подходящую емкость и дождаться момента, когда из картриджа стечет вода.

Отвернуть верхнюю крышку умягчающего картриджа рукой

Пролить через картридж 2 л раствора соли, следя, чтобы смола не вылилась с раствором через верх (при пропускании раствора соли через картридж БС возможно бурление жидкости из-за выходящего из слоя смолы воздуха, что является нормальным).

Установить картридж со снятой крышкой в корпус и заполнить корпус раствором соли доверху (примерно 0,5 л), осторожно заливая его через картридж и следя за тем, чтобы смола не вылилась с раствором через верх. Оставить в таком состоянии на 8–10 часов

Осторожно вынуть картридж из корпуса, дать стечь из него остаточному раствору соли, поставить в мойку или в подходящую емкость и еще раз осторожно пролить через него 2–2,5 л 10% -го раствор соли. Закрутить на картридже верхнюю крышку и поместить его в корпус

Закрутить на картридже верхнюю крышку и поместить его в корпус.

Собрать фильтр в обратном порядке. Промыть его водой со скоростью 1–1,5 л/мин до исчезновения соленого привкуса (примерно 2–3 мин). Фильтр готов к работе.

При проведении регенерации необходимо остерегаться попадания промывочных растворов в глаза, поскольку это может вызывать болевые ощущения.

При попадании в глаза тщательно промыть их водой!

ПРИМЕНЯЕМЫЕ ФИЛЬТРУЮЩИЕ МАТЕРИАЛЫ И КАРТРИДЖИ

• Осадочный механический картридж из полипропилена осуществляет очистку воды от грязи, взвешенных частиц и нерастворимых примесей.
• Удаление из воды бактерий и вирусов происходит в результате их электрокинетического взаимодействия с поверхностью материала Арагон-Био. Материал Арагон-Био не содержит биоцидные добавки. Задерживает самые мелкие механические частицы и удаляет растворенные химические примеси, благодаря сложной внутренней структуре, механизмам сорбции и ионного обмена. Арагон-Био полностью удаляет из воды все бактерии и вирусы, включая гепатит А, ротавирусы и норовирусы, согласно протоколам испытаний 10/12, 11/12 от 10.12.2012 ИПЛ ПЧС МЧС № 164. Подтверждено испытаниями в Институте Микробиологии Пастера (Франция). Серебро, введенное в структуру материала в металлической несмываемой форме, полностью блокирует размножение отфильтрованных бактерий и вирусов. В картридже Арагон-Био изменяется структура растворенных в воде солей жесткости и образуется полезная для организма человека арагонитовая форма карбоната кальция. В результате снижается количество накипи и повышается усвояемость кальция. Фильтры Арагон-Био в модификации для мягкой воды комплектуются картриджем Арагон-М Био. Для жесткой воды — Арагон Ж Био. Модели 311 и 312 комплектуются дозаторами минеральных солей « В», обогащающими отфильтрованную воду необходимыми организму солями кальция и магния. Любая модель фильтра может быть доукомлектована дозатором «В» дефицитных в данном районе элементов (Ca/M,I,F). Периодичность замены минерализатора -1 раз в 3-6 месяцев. Сигналом к замене картриджа Арагон-Био служит резкое снижение напора очищенной воды (самоиндикация ресурса). Фильтроматериал полностью исключает попадание отфильтрованных примесей в очищенную воду (антисброс). CBC Ag — картридж из прессованного кокосового активированного угля (карбон-блок) с большей поверхностью поглощения и повышенным ресурсом в сравнении с другими активированными углями. Эффективно удаляет органические и хлорорганические соединения, свободный хлор, неприятные запахи и посторонний вкус. Добавка серебра в фильтрующий материал картриджа обеспечивает бактериостатический эффект в течение всего срока службы.
• ММВ — картридж из высококачественного углеродного волокна. Эффективно удаляет органические и хлорорганические соединения, свободный хлор, неприятные запахи и посторонний вкус. Добавка серебра в фильтрующий материал картриджа обеспечивает бактериостатический эффект в течение всего срока службы.
• Картридж БС удаляет из воды избыточные соли жесткости. Фильтрующей средой служит ионообменная смола питьевого класса. Используется в фильтрах для сверхжесткой воды Гейзер-Био 331 и 332.
• Картридж БА очищает воду методом каталитического окисления от растворенного железа и соединений других металлов. Фильтрующей загрузкой служит природный материал кальцит. Используется в фильтрах для железистой воды Гейзер-Био 341 и 342.

ЭФФЕКТИВНОСТЬ ОЧИСТКИ ОСНОВНЫХ ПРИМЕСЕЙ

Взвешенные примеси более 0,6 мкм (ржавчина, песок, водоросли, другие частицы)	100%
Тяжелые и радиоактивные металлы (свинец, кадмий, медь, стронций-90, цезий)	до 99%
Активный хлор	до 96%
Органические соединения	до 92%
Соли жесткости	до 85%
Микроорганизмы и кишечная палочка	100%
Вирус гепатита А, ротавирусы и норовирусы	до 100%

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры корпуса водоочистителя в сборе не более, мм.	380х310х140
Рекомендуемая скорость фильтрации не более	3 л/мин
Максимальное рабочее давление	7 атм.
Периодичность регенерации картриджа БС (при жесткости 6–4 мг-экв/л)	200-400 л.
Температура воды не более	40°С
Масса без упаковки не более	6,5 кг

СРЕДНИЙ СРОК СЛУЖБЫ И СРЕДНИЙ РЕСУРС КАРТРИДЖЕЙ

Картридж	Срок службы, мес.	Ресурс*, л
ЭФМ, ПФМ, РР	12	до 6000
Арагон-Био	12	до 7000
ММВ	18	до 10000
СВС Ag	12	до 10000
БА	6-8	до 2000**
БС	12	до 4000***

* зависит от загрязненности исходной воды ** при содержании железа в воде до 1 мг/л *** при жесткости до 3 мг-экв/л

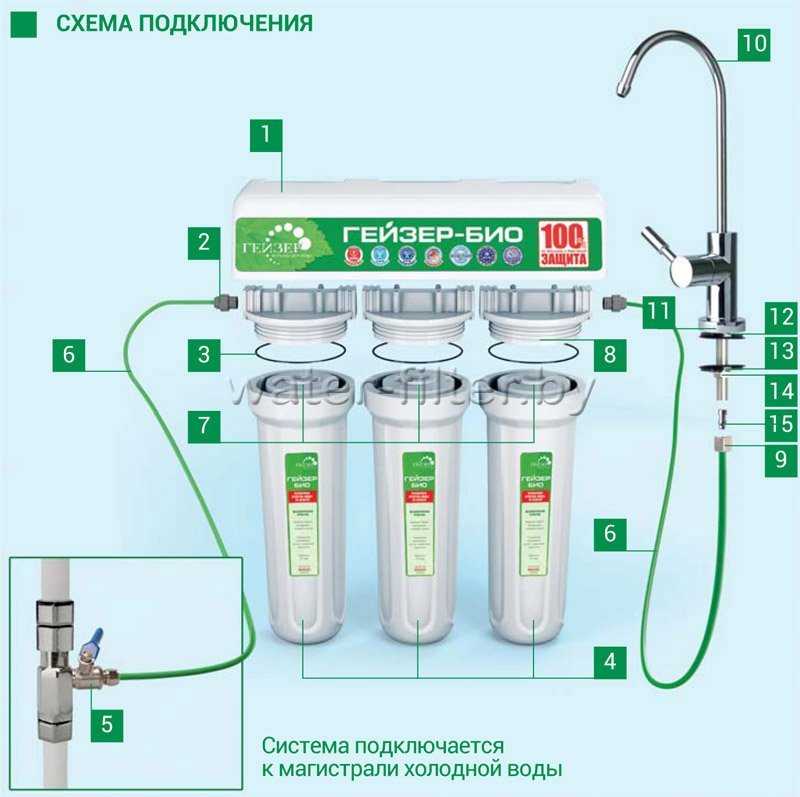

КОМПЛЕКТАЦИЯ ФИЛЬТРОВ ГЕЙЗЕР-БИО

Модель	Первая ступень	Вторая ступень	Третья ступень	Корпус	Применение
311	осадочный	Арагон-М БИО+В	CBC Ag/ММВ	белый	мягкая вода
312	осадочный	Арагон-М БИО+В	CBC Ag/ММВ	прозрачный	мягкая вода
	осадочный	Арагон-Ж БИО	CBC Ag/ММВ	белый	жесткая вода
	осадочный	Арагон-Ж БИО	CBC Ag/ММВ	прозрачный	жесткая вода
331	Арагон-Ж БИО	БС	CBC Ag/ММВ	белый	сверхжесткая вода
	Арагон-Ж БИО	БС	CBC Ag/ММВ	прозрачный	сверхжесткая вода
341	БА	Арагон-БИО	CBC Ag/ММВ	белый	железистая вода
341	БА	Арагон-БИО	CBC Ag/ММВ	прозрачный	железистая вода

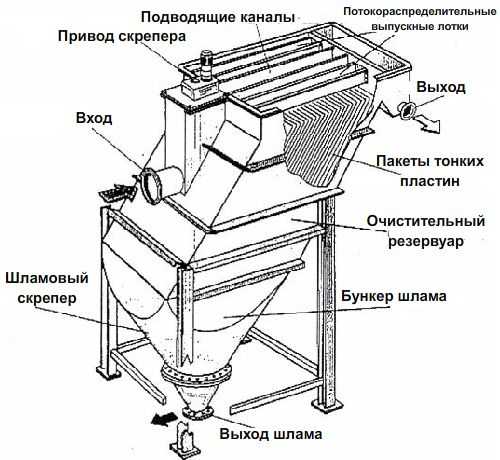

Пластинчатые или трубчатые отстойники

Основным препятствием к использованию бассейнов отстойников является большая занимаемая площадь. Эта проблема решается установкой перегородок в емкость сепаратора. В случае пластинчатого отстойника поток воды проходит через стопку труб или пластинок. При этом загрязнения оседают на дне конуса.

Пластинчатый сепаратор (илл. evro.oka42.ru/pages/35.html)

Расстояния для осаждения между наклонными пластинами обычно составляет 5 см, а общая длина пластин 0.9-1.8 метра. Как правило, наполнением данного типа отстойника являются серии наклонных пластиковых пластин или труб различного сечения. Угол наклона 45-60 градусов к горизонтальной поверхности обеспечивает наилучшее осаждение частиц.

Пластинчатые отстойники используются при различном уровне гидравлической нагрузки, 1.5, 7.4 и 67 м3/м2 в час. Недостатком данного типа сепараторов выступает низкая степень самоочистки, вследствие чего его приходится периодически очищать.

С обрастанием стенок пластин или трубок снижается просвет канала сепаратора, что приводит к увеличению сопротивления водному потоку и, в конечном счете, прекращению осаждения частиц. По этой причине не рекомендуется использовать пластинчатые отстойники в системе с высокой плотностью культуры.

Параметры цилиндрического бассейна

Цилиндрические бассейны функционируют по принципу самоочищающихся емкостей, если соотношение диаметр/глубина соответствуют рекомендованным значениям. Они должны проектироваться, исходя из следующих критериев:
1. Используйте бассейн с соотношением диаметр/глубина — 3/10 или 3/6.
2. Используйте двойной дренаж, через который проходит 5-20% всего водного потока и основная часть осаждаемых частиц. Остальная часть водного потока (85-90%) может проходить через вывод в верхней половине стенки бассейна.
3. Поддерживайте скорость водного потока на уровне, по крайней мере, 15-30 см/сек. Она обеспечит перемещение осадка к центральному дренажу.

Подробнее об особенностях работы цилиндрических бассейнов в аквакультуре в статье.

После удаления из системы крупных частиц, перед поступлением воды обратно в емкость для культивирования, следует отфильтровать взвешенные частицы.

Достоинства фильтров

У фильтров Fibos есть немало плюсов, которые указываются производителем и отмечаются пользователями во время эксплуатации. В первую очередь следует отметить отсутствие необходимости замены картриджей. Все загрязнения, удерживаемые прибором, опускаются на дно колбы и удаляются при открытии промывочного крана.

Этот прибор может использоваться как в качестве фильтра предварительной очистки, так и для тонкой фильтрации. Характеристики устройства позволяют его использовать для самых разных целей. Приборы могут устанавливаться на магистрали с холодной и горячей водой.

Тонкость очистки воды высокая. Она составляет один микрометр, что позволяет удерживать большую часть загрязнений воды.

Производительность фильтров достаточно высокая. Она составляет шестнадцать литров в минуту. Это позволяет очищать воду, не снижая напор на выходе.

Поскольку прибор магистральный, то он очищает всю воду, поступающую в дом. Чистая вода будет течь из всех кранов, поступать в стиральные и посудомоечные машины. Это продлит срок службы труб и бытовых приборов.

Рис. 4 Установка фильтрующего прибора

Компания-производитель предоставляет гарантию и сервис по обслуживанию приборов.

Прибор эффективно очищает воду от механических включений. Улавливаются также частицы коллоидных взвесей. Частично задерживаются растворенные загрязнители.

Фильтр просто устанавливается и легко обслуживается. Для его использования не требуется выполнять каких-либо сложных действий.

Установка

Монтаж магистрального фильтра Фибос производится в разрыв трубопровода. На корпусе устройства есть стрелки, помогающие ориентироваться в направлении потока и исключить ошибки.

Присоединительные элементы фильтра резьбовые, на ¾ дюйма, поэтому потребуются переходники-«американки».

Порядок действий:

• перед началом работ перекрывают воду и сбрасывают давление, открыв один из кранов;
• в нужном месте в трубе вырезают участок определенной длины (расстояние между крайними точками соединительных элементов плюс переходники);
• на торцы трубы припаивают резьбовые элементы и подключают фильтр;
• подают воду и проверяют герметичность соединений: при обнаружении протечек воду закрывают и уплотняют соединения с помощью прокладок или герметика.

Интересно! Возможна установка сразу после входного вентиля, тогда потребуется только один резьбовой элемент.

Инструкция по установке

Фильтр Фибос представляет собой простое устройство. Внешний металлический корпус состоит из двух частей. В нижней части располагается непосредственно сам фильтрующий элемент из проволоки. Верхняя часть раздваивается на два рукава с переходными ниппелями.

В нижнем блоке корпуса имеется выходное отверстие с дренажным краном, предназначенное для слива накопившейся взвеси. В верхнюю часть вмонтирован манометр. Сам фильтрующий стержень состоит из струнно-мембранного механизма и каркаса ФЭ. При желании стержень дополняется магнитным преобразователем.

Важно! Установка Fibos не требует специальных знаний и навыков, с ней можно справиться своими руками.

Чтобы качественно выполнить монтаж фильтра любой модели понадобится стандартный набор инструментов и материалов:

• уплотнитель;
• паста;
• санки для резьбовых соединений;
• газовый ключ;
• строительные ножницы;
• паяльник.

Процесс установки складывается из нескольких шагов:

1. В доме или квартире перекрывают подачу воды.
2. На вводе холодного или горячего трубопровода в дом или кухню демонтируют часть старой трубы с помощью ножниц (если трубы полипропиленовые).
3. На резьбу с обеих сторон фильтра наматывают уплотнитель. Для этого подходят нити льна. Уплотнитель обезопасит места соединения от протекания.
4. Промазывают уплотнитель пастой. Крепят санки для резьбовых соединений.
5. Резьбу на манометре также обматывают уплотнителем и вкручивают в верхнюю часть конструкции фильтра.
6. Соединяют концы труб с правым и левым рукавом фильтра.
