Регулятор скорости вращения вентилятора: виды устройства и правила подключения

Производители канальных вентиляторов

Ответ на вопрос, какой канальный вентилятор лучше, во многом зависит от производителя. Вполне можно доверять технике таких торговых марок:

• Bahcivan (Турция). Хорошие вентиляторы с приятной ценой без европейских брендовых накруток;
• Вентс (Украина). Некоторые образцы техники Вентс занимают топовые позиции в рейтингах, прочие же вполне на уровне качественной европейской техники;
• Блауберг (Германия). Немецкое качество и производственные традиции в рекламе не нуждаются;
• Soler Palau (Испания). Надежность, долговечность и качественная сборка – типичные характеристики этих канальных вентиляторов.

Существуют и другие производители не менее качественной техники, продукцию которых вы найдете в нашем каталоге.

Выбираем устройство

Для того чтобы подобрать эффективный регулятор необходимо учитывать характеристики прибора, особенности назначения.

Для коллекторных электродвигателей распространены векторные контроллеры, но скалярные являются надёжнее.
Важным критерием выбора является мощность. Она должна соответствовать допустимой на используемом агрегате

А лучше превышать для безопасной работы системы.
Напряжение должно быть в допустимых широких диапазонах.
Основное предназначение регулятора преобразовывать частоту, поэтому данный аспект необходимо выбрать соответственно техническим требованиям.
Ещё необходимо обратить внимание на срок службы, размеры, количество входов.

Прибор триак

Устройство симистр (триак) используется для регулирования освещением, мощностью нагревательных элементов, скоростью вращения.

С помощью преобразователя регулируется мощность методом изменения времени открытого симистора. Если он закрыт, конденсатор заряжается посредством нагрузки и резисторов. Один резистор контролирует величину тока, а второй регулирует скорость заряда.

Когда конденсатор достигает предельного порога напряжения 12в или 24в, срабатывает ключ. Симистр переходит в открытое состояние. При переходе напряжения сети через ноль, симистр запирается, далее конденсатор даёт отрицательный заряд.

Схема подключения регулятора скорости вентилятора

Вытяжные вентсистемы широко применяются для организации комфорта в жилых и подсобных помещениях. Чаще всего, вытяжки устанавливаются в туалетных и ванных комнатах, а также на кухне.

Простейший способ подключения вентилятора подразумевает два положения – включено и выключено.

В туалете иногда применяется выключатель с датчиком присутствия — это сэкономит электроэнергию в случае, если вы постоянно забываете его выключить.

Для повышения акустического комфорта (вентилятор не обязательно должен постоянно работать на полную мощность), применяются регуляторы скорости вращения.

Контроллер частоты имеет ряд важных преимуществ. При снижении скорости вращения вентилятора уменьшается потребление энергии, то есть этот способ наиболее экономичен. Также при использовании такого метода, нет паразитного нагрева обмоток двигателя.

К сожалению, эти преимущества сводятся на нет высокой стоимостью устройства. Поэтому применение частотных контроллеров в быту нецелесообразно.

Варианты схемных решений контроллеров:

• ступенчатые регуляторы, с применением автотрансформатора;
• автотрансформаторы с электронным управлением;
• симисторные или тиристорные контроллеры.

Внимание! При использовании регулятора скорости, необходимо устанавливать вентилятор с мощностью несколько выше той, на которую рассчитано помещение. Это продлит срок его эксплуатации

Ступенчатое управление с применением автотрансформатора

Принцип работы этого контроллера состоит в следующем. На вход автотрансформатора Т1 подается питающее напряжение 220 В. Обмотка имеет несколько ответвлений от части витков. При подключении нагрузки к ответвлениям, потребитель получает уменьшенное напряжение питания. С помощью переключателя SW1 мотор вентилятора M подключается к нужной части обмотки и скорость его вращения меняется. При понижении питающего напряжения снижается потребление электроэнергии. Сигнал на выходе – чистая синусоида, что благотворно влияет на состояние обмотки двигателя. Недостатком является большой размер блока управления. Ручка регулировки имеет ступенчатую шкалу, как правило, не более пяти положений. Плавно управлять скоростью вращения невозможно.

Автотрансформатор с электронным управлением

Электронный автотрансформатор работает по принципу широтно-импульсной модуляции. Транзисторная схема, модулируя импульсы – плавно изменяет выходное напряжение. Достоинства такого контроллера – компактные размеры и невысокая стоимость. Недостаток –длина кабеля от контроллера до мотора ограничена. Поэтому блок автотрансформатора, как правило, выполнен в отдельном корпусе от ручки управления и располагается в непосредственной близости к вентилятору.

Симисторный (тиристорный) контроллер

Не вдаваясь в подробности принципа фазного управления, по которому работают регуляторы этого типа, вкратце опишем схему. Каждый тиристор «срезает» полуволну переменного тока, уменьшая выходное напряжение. Величина регулируется при помощи блока управления. Достоинства– низкая цена, компактные размеры. Обороты можно регулировать практически от ноля. Недостаток – искрение обмотки двигателя, ограниченная мощность нагрузки.

Двигатель вентилятора должен иметь автоматическую термозащиту. Недопустимо применять в качестве регулятора скорости вентилятора диммеры для осветительных приборов.

Самостоятельное подключение регулятора скорости вентилятора

Все бытовые регуляторы рассчитаны на монтаж без обязательного приглашения электрика. Если вы в состоянии заменить выключатель или розетку – монтаж вам по силам.

Регуляторы скорости производятся в трех вариантах исполнения:

Настенный для установки без углубления.

Настенный для установки в углубление.

Устанавливаемый на DIN рейку

Установка настенного регулятора с углублением производится так же, как установка обычной розетки.

Схема подключения проста: контакты имеют маркировку, дополнительной проводки не требуется. Если на этом месте стоял обычный выключатель вентилятора – производится лишь замена его на регулятор.

Видео:

Для чего нужны регуляторы скорости вентилятора?

У некоторых владельцев частных домов и квартир возникает вопрос, как уменьшить обороты вентилятора вытяжки. Для начала разберемся, зачем это нужно. Обычно скорость вращения сокращают для уменьшения шума от прибора и экономии электроэнергии. Но стоит помнить, что подобные действия приведут к снижению производительности, что не лучшим образом отразится на микроклимате в помещении.

Если вентилятор постоянно работает на максимальной скорости, то быстро вырабатывает свой ресурс. Для продления срока эксплуатации, экономии электроэнергии и уменьшения шума устанавливают специальное оборудование, которое позволяет регулировать частоту вращения.

Разновидности регуляторов

Существует несколько разновидностей регуляторов:

1. Тиристорный контроллер используют в однофазном оборудовании. Его преимущество в дополнительной защите корпуса от перегревания.
2. Для мощных вентиляторов выбирают трансформаторный регулятор. В продаже есть однофазные и трехфазные разновидности. Основное достоинство заключается в возможности одновременной регулировки мощности сразу нескольких приборов. Еще один плюс состоит в плавном уменьшении скорости.
3. Некоторые домашние мастера используют частотные или электронные контроллеры.
4. Симисторный регулятор применяют чаще, потому что он подходит для одновременной регулировки мощности сразу нескольких моторов. Его плюс заключается в бесшумной работе.
5. Для функционирования в диапазоне от 0 до 480 Вольт подходит частотный контроллер. Его используют в комплексе с трехфазным двигателем, имеющим мощность не больше 75 тысяч Вт.

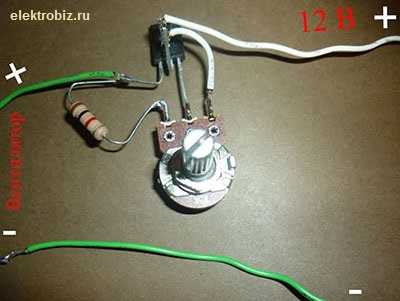

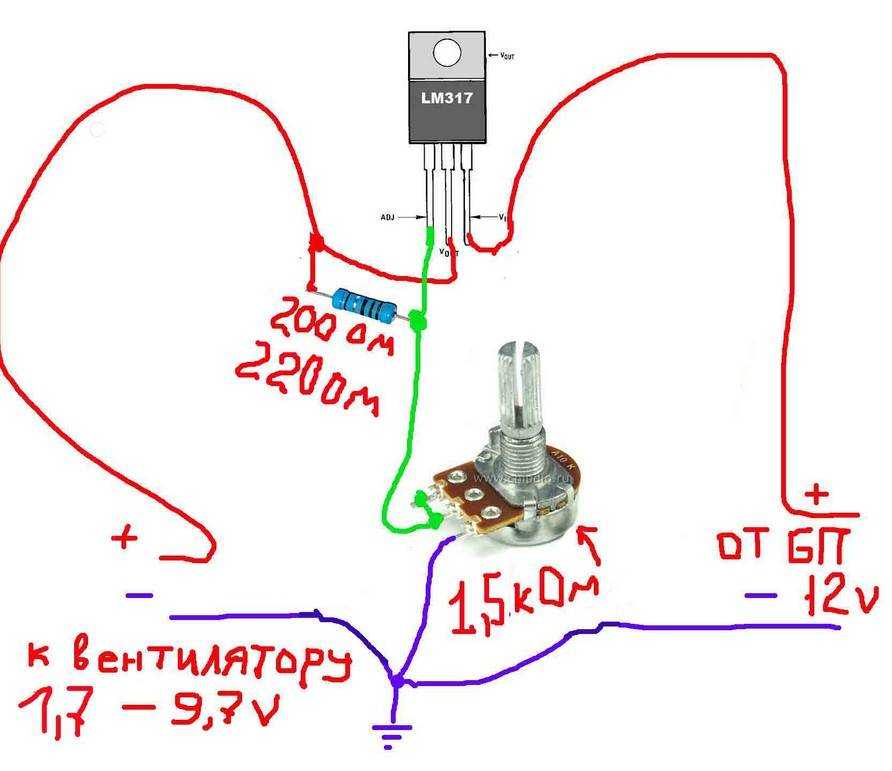

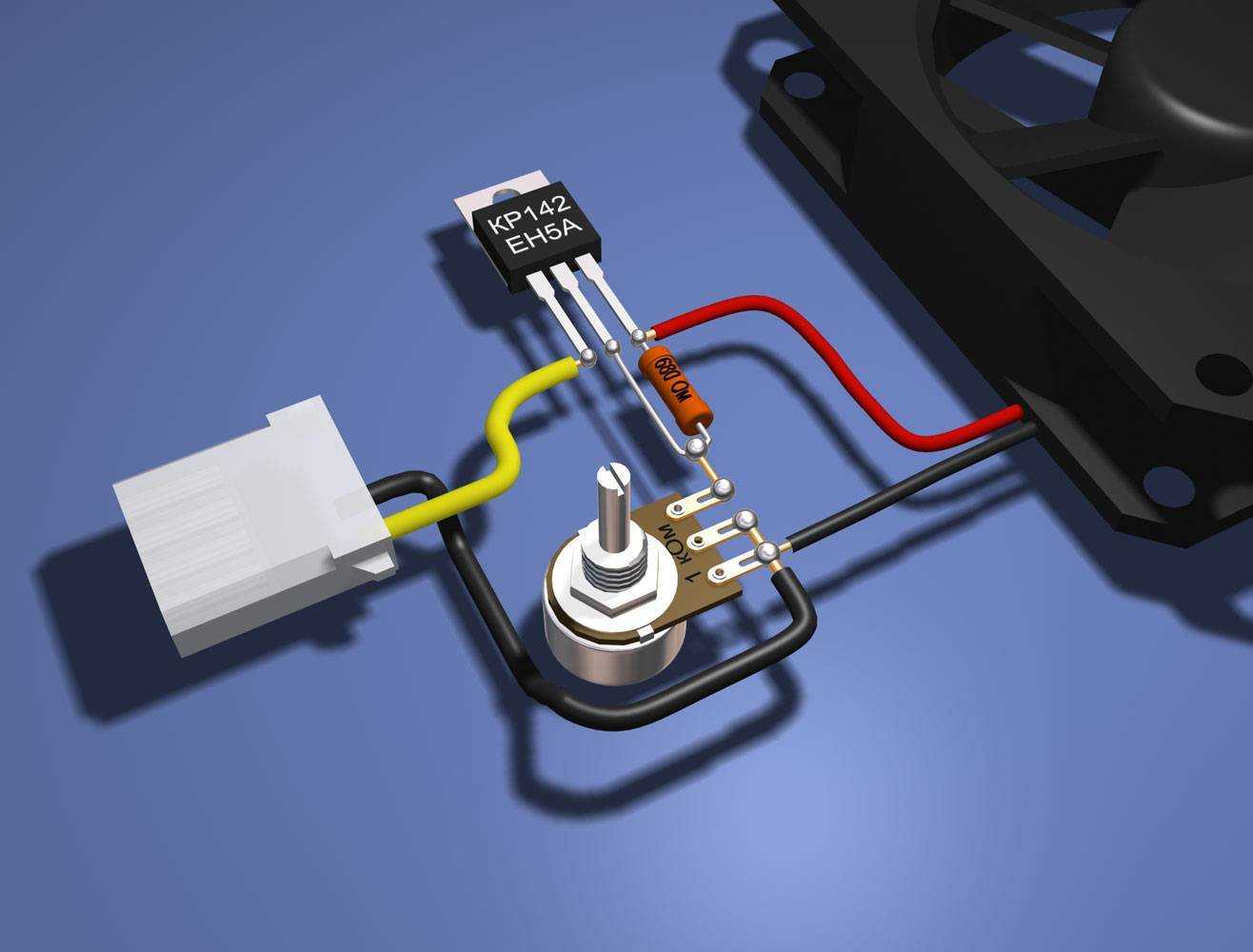

Сборка регулятора своими руками

Для самостоятельного изготовления регулятора понадобятся обычный и переменный резисторы, а также транзистор.

Последовательность изготовления:

• Для начала базу транзистора припаивают к среднему контакту резистора переменного типа. Его коллектор прикрепляют к внешнему выходу.
• Ко второму краю резистора переменной разновидности припаивают второй обычный резистор. Мастера берут модель с сопротивлением 1 тысяча Ом.
• Второй выход резистора соединяют пайкой с транзисторным эмиттером.
• Провод, по которому происходит подача напряжения, припаивают к транзистору. Его положительный выход крепят к эмиттеру резистора переменной разновидности.
• Самодельный прибор присоединяют к вентилятору для проверки работоспособности. Для этого положительный провод устройства соединяют с проводкой, идущей от эмиттера. Кабели подачи напряжения подключают к блоку питания.
• Минусовой провод подсоединяют напрямую. Для проверки эффективности работы колесо переменного резистора крутят вручную и отслеживают изменение частоты вращения лопастей.
• Если требуется, один контроллер синхронизируют с работой сразу двух канальных вентиляторов.

https://youtube.com/watch?v=_4mPk13IiL0

Эффективность вытяжной вентиляции во многом зависит от правильного выбора канального вентиляционного оборудования. При подборе подходящей модели учитывают нормативные требования, условия эксплуатации, необходимую производительность, габариты и материал изготовления.

Схема подключения регулятора скорости вентилятора

Нередко в домашнем хозяйстве требуется установка регулятора скорости вращения вентилятора. Сразу следует отметить, что обычный диммер для регулировки яркости освещения не подойдет для вентилятора

Современному электродвигателю, особенно асинхронному, важно иметь на входе правильной формы синусоиду, но обычные диммеры для освещения искажают ее довольно сильно. Для  эффективной и правильной организации регулировки скорости вентиляторов необходимо:

1. Использовать специальные регуляторы, предназначенные для вентиляторов.
2. Учитывайте, что эффективно и безопасно регулировке поддаются только специальные модели асинхронных электромоторов, поэтому перед покупкой узнавайте из технических характеристик о возможности регулировки числа оборотов методом понижения напряжения.

Способы регулировки скорости вращения бытовых вентиляторов

Существует достаточно много различных способов регулировки частоты вращения вентилятора, но практически применяются в домашних условиях только два из них. В любом случае Вы сможете только понизить число оборотов вращения двигателя только ниже максимально возможной по паспорту к устройству.

Разогнать электродвигатель возможно только с использованием частотного регулятора, но он не применяется в быту, потому что у него высокая как собственная  стоимость, так и цена на услугу по его установке и наладке. Все это  делают использование частотного регулятора не рациональным в домашних условиях.

К одному регулятору допускается подключение нескольких вентиляторов, если только их суммарная мощность не будет превышать величину номинального тока регулятора. Учитывайте при выборе регулятора, что пусковой ток электродвигателя в несколько раз выше рабочего.

Способы регулировки вентиляторов в быту:

1. С использованием симисторного регулятора скорости вентилятора- это самый распространенный способ, позволяющий постепенно увеличивать или уменьшать скорость вращения в пределах от 0 до 100 %.
2. Если электродвигатель вентилятора на 220 Вольт оборудован термозащитой (защитой от перегрева), тогда для управления оборотами применяется тиристорный регулятор.
3. Наиболее эффективным методом регулировки скорости вращения электродвигателя является применение моторов с несколькими выводами обмоток. Но многоскоростные электродвигатели в бытовых вентиляторах Я пока не встречал. Но В интернете можно найти схемы подключения для них.

Очень часто электродвигатель гудит на низких оборотах при использовании первых двух методов регулировки- старайтесь не эксплуатировать долго вентилятор в таком режиме. Если снять крышку, то при помощи находящегося под ней специального регулятора, Вы сможете, его вращая, установить нижний предел частоты вращения мотора.

Схема подключения симисторного или тиристорного регулятора скорости вентилятора

Практически во всех регуляторах стоят внутри плавкие ставки, защищающие их от токов перегрузки или короткого замыкания, при возникновении которых она перегорает. Для восстановления работоспособности необходимо будет заменить или отремонтировать плавкую ставку.

Подключается регулятор довольно просто, как обычный выключатель. На первый контакт (с изображением стрелки) подключается фаза от электропроводки квартиры. На второй (с изображением стрелки в обратном направлении) при необходимости подключается прямой вывод фазы без регулировки. Он используется для включения, например дополнительно освещения при включении вентилятора. На пятый контакт (с изображением наклонной стрелки и синусоиды) подключается фаза, отходящая на вентилятор. При использовании такой схемы необходимо использовать для подключения распределительную коробку, с которой Ноль и при необходимости Земля заводятся напрямую на вентилятор, минуя сам регулятор, для подключения которого понадобится всего-то 2 провода.

Но если распределительная коробка электропроводки находится далеко, а сам регулятор стоит рядом с вентилятором, тогда рекомендую использовать вторую схему. На регулятор приходит кабель электропитания, а затем с него уходит сразу на вентилятор. Фазные провода подключаются аналогично. А 2 нуля садятся на контакты № 3 и № 4 в любой последовательности.

Подключение регулятора скорости вращения вентилятора довольно просто сделать и своими руками, не вызывая специалистов. Обязательно изучите и всегда соблюдайте правила электробезопасности- работайте только на обесточенном участке электропроводки.

Почему нельзя регулировать скорость вращения вентилятора диммером

Для регулирования скорости вращения однофазных электродвигателей на напряжение питания 220 В применяются симисторные регуляторы скорости вращения.

Диммер (симисторный светорегулятор), в свою очередь, разработан для управления резистивной нагрузкой и должен применяется только как регулятор яркости свечения ламп.

В паспортах и руководствах по эксплуатации обычно есть указание на недопустимость использования диммера для управления двигателем.

Например, в описании диммера 300W фирмы Eljo (Швеция) указано: индуктивная и емкостная нагрузка (обычные трансформаторы, флуоресцентные лампы и электродвигатели) не могут работать с данными диммерами.

Различия в схемах управления:

В диммерах и симисторных регуляторах скорости применены близкие схемы управления. Обе используют принцип фазового управления, когда изменяется момент включения симистора относительно перехода сетевого напряжения через ноль. Для простоты обычно говорят, что изменяется выходное напряжение.

Схема симисторного регулятора отличается от схемы диммера в следующем:

· Установлен нижний порог напряжения подаваемого на двигатель вентилятора

· Мощность симистора выбирается так, чтобы его максимальный рабочий ток превышал рабочий ток вентилятора не менее, чем в 4 раза. При резистивной нагрузке в 2 А достаточно взять симистор также на 2 А.

· Предохранитель подбирается исходя из мощности электродвигателя. Обычно максимальный ток предохранителя должен быть на 20% больше рабочего тока двигателя.

· Для более правильного формирования синусоиды установлен дополнительный фазосдвигающий демпфирующий конденсатор.

· Для уменьшения сетевых помех используется дополнительный конденсатор помехоподавления

Для чего это необходимо:

1. Вращающий момент асинхронного двигателя падает пропорционально квадрату подаваемого напряжения. При достижении нижнего порога по напряжению двигатель может не запуститься. Для однофазных осевых и канальных вентиляторов нижним значением являются 40-60 В.

Ввиду того, что двигатель не вращаясь, все равно потребляет ток, обмотки вентилятора начинают нагреваться. Двигатель начинает издавать характерный звук (гудеть). В результате, если двигатель не оснащен надежной внутренней термозащитой, перегорает в течение часа.

В симисторных регуляторах, минимальное напряжение, подаваемое на вентилятор, устанавливается на заводе-изготовителе. Обычно это 80-100 В. Это гарантирует нормальную работу вентилятора при низких напряжениях.

2. При запуске двигатель кратковременно потребляет ток, в 6-7 раз больше максимального рабочего (пусковой ток). Для надежной работы при пуске двигателя применяется симистор с большим рабочим током.

3. Для правильной защиты двигателя от перегрузки по току (повышенное напряжение сети, перегрев подшипников и т.п.) величина максимального тока предохранителя должна быть подобрана по типу двигателя. Для симисторных регуляторов это значение на 15-20% выше максимального тока двигателя.

4. При подаче уменьшенного напряжения мощность двигателя падает и ротор начинает проскальзывать относительно поля статора. При определенных оборотах происходит фазовый сдвиг и двигатель начинает кратковременно потреблять ток выше, чем максимальный рабочий. Для недопущения такой ситуации в схему симисторного регулятора устанавливается дополнительный демпфирующий конденсатор и более мощный симистор.

5. Форма синусоиды при фазовом регулировании индуктивной нагрузки более сложна, чем при управлении активной нагрузкой, поэтому необходим дополнительный конденсатор подавляющий высокочастотный спектр помех. Диммер, управляющий вентилятором, может создавать помехи видимые на экране компьютера или телевизора.

Нередко в домашнем хозяйстве требуется установка регулятора скорости вращения вентилятора. Сразу следует отметить, что обычный диммер для регулировки яркости освещения не подойдет для вентилятора

Современному электродвигателю, особенно асинхронному, важно иметь на входе правильной формы синусоиду, но обычные диммеры для освещения искажают ее довольно сильно. Для эффективной и правильной организации регулировки скорости вентиляторов необходимо:

1. Использовать специальные регуляторы, предназначенные для вентиляторов.
2. Учитывайте, что эффективно и безопасно регулировке поддаются только специальные модели асинхронных электромоторов, поэтому перед покупкой узнавайте из технических характеристик о возможности регулировки числа оборотов методом понижения напряжения.

Настройка через BIOS

Эффективность охлаждающей системы можно повысить с помощью настроек в биос. Большинство ноутбуков оснащены функцией, которая контролирует процесс охлаждения. Поднимаем мощность кулера следующим образом:

Войдите в BIOS, нажав перед загрузкой клавишу «Delete»

• Найдите вкладку «Advanced»
• Настройка «Smart Fan Configuration»
• Напротив пункта CPU Smart Fan поставьте значение «Auto»

Откалибруйте кулер в графе «Smart Fan Calibration», нажав «Enter»

Откройте «Control Mode»

Выберите одну из трех функций: «Quiet» (поддержка оптимальной температуры), «Performance»(при больших нагрузках процессора), «Manual»(пользовательский режим)

Нажимаем «Exit» и сохраняем изменения.

В завершение выполните перезагрузку компьютера и протестируйте его под нагрузкой.

Диммеры, их различие.

Подключив в схему освещения такой прибор, достигают дополнительных вариантов регулирования световым потоком. Рассматриваются два типа устройств, отличающихся между собой следующим.

• Пассивные. Его конструкция, собранная из переменных резисторов, потенциометров и реостатов. Она несложная и простой способ регулирования. Однако, из-за большой потери мощности сказывается низкая эффективность.
• Активные, собранные на полупроводниках. Они разделены на подгруппы. Аналоговые, поддерживающие стабильно уровень тока выхода при малой потере напряжения.
• Импульсные. Это современные устройства, в которых отсутствуют недостатки аналоговых диммеров. Они эффективны при управлении уровнем свечения сд лент. Потери самого устройства в импульсном режиме будут минимальными из-за применения функций импульсной модуляции (ШИМ).

Принцип работы ШИМ заключён в изменении продолжительности рабочей части периода тока, и длительности подачи его к нагрузке. Имеется в виду часть периода, отмечаемого максимумом. Эта ширина импульса, изменяемая по величине до 100%. Она влияет на величину, подаваемого напряжения к источнику света. Выходной ток стабильный на оптимальном уровне. Много-спектральный состав светового потока не изменяется. Рассеиваемая мощность соответствует требуемому параметру.

Такой регулятор используют в схемах с компьютером и цифровым управлением освещения.

Может Вас заинтересует статья Светодиодная лента как подключить?

Однако, при небольшом уровне яркости повышенное мерцание является его недостатком. Это сказывается в устройствах, собранных из дешёвых комплектующих деталей.

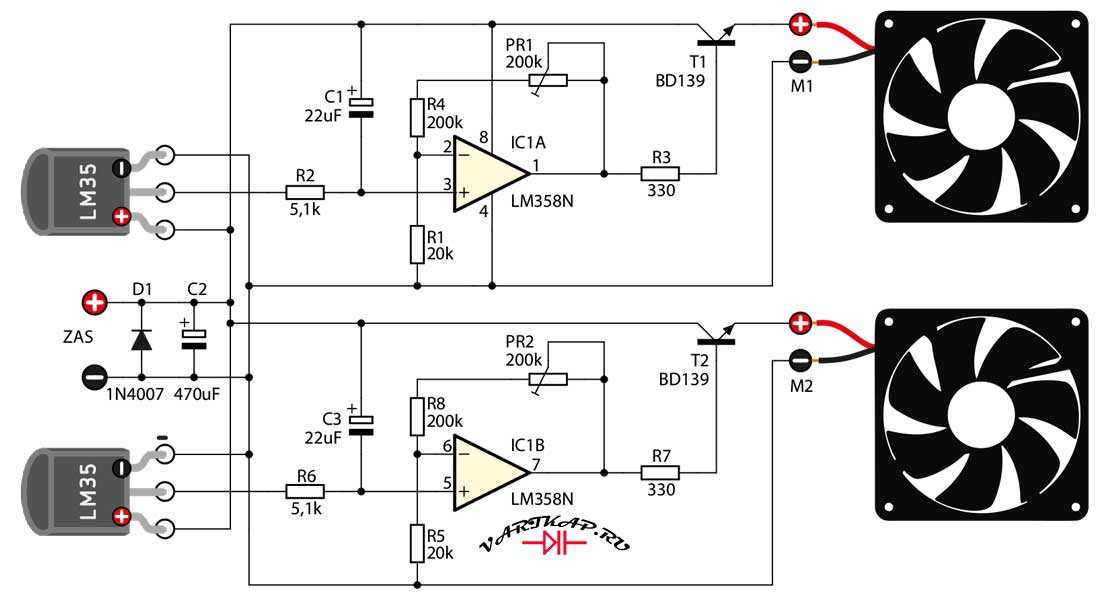

Сборка схемы

Монтаж системы управления моторами не сложен, пайку следует начать с установки одной перемычки. Порядок подключения к плате остальных элементов любой, но удобно начать с резисторов и светодиодов, а в конечном итоге электролитическими конденсаторами и разъемами. Способ монтажа транзистора T2 и термодатчика T1 очень важен.

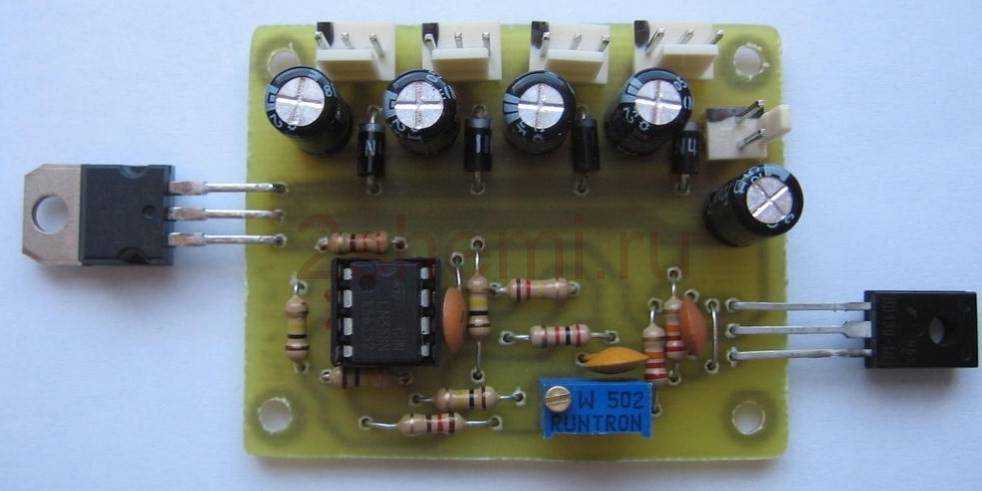

Следует иметь в виду, что транзистор Т2 работает линейно, поэтому выделяется большая мощность потерь, которая непосредственно переводится в тепло. Плата спроектирована так, чтобы можно было ее прикрутить к радиатору. Транзисторы T1 и T2 необходимо смонтировать на длинных выводах и их отогнуть, чтобы можно было установить на радиатор. Не забудьте прокладки, чтоб изолировать их электрически от радиатора.

Регулятор оборотов электродвигателя 220в. Схема и описание

Данный регулятор оборотов электродвигателя 220в позволяет изменять частоту оборотов вращения вентилятора либо электродвигателя, рассчитанных на работу от сети 220 вольт.

Достаточно популярным регулятором оборотов для электродвигателей на 220 вольт переменного тока является схема на тиристорах. Типовой схемой является подключение электродвигателя или вентилятора в разрыв анодной цепи тиристора.

Одно не маловажное условие при использовании подобных регуляторов, это надежный контакт во всей цепи. Что нельзя сказать про коллекторные электродвигатели, поскольку у них механизм щеток создает кратковременные обрывы электроцепи. Это существенно влияет на качество работы регулятора

Это существенно влияет на качество работы регулятора.

Описание работы схемы регулятора оборотов

Приведенная ниже схема тиристорного  регулятора оборотов,  как раз разработана для изменения частоты вращения коллекторных электродвигателей (электродрель, фрезер, вентилятор). Первое, что следует отметить, это то, что  двигатель вместе с силовым тиристором VS2 подсоединен в одну из диагоналей диодного моста VD3, на другую же  подается сетевое напряжение 220 вольт.

Помимо этого, данный тиристор контролируется достаточно широкими импульсами, благодаря которым, непродолжительные отключения активной нагрузки, которыми характеризуется работа  коллекторного двигателя,  не  влияют на  устойчивую  работу данной схемы.

Для управления тиристором VS1 на транзисторе VT1, собран генератор импульсов. Питание данного генератор осуществляется трапециевидным напряжением, создающимся в результате ограничения положительных полуволн стабилитроном VD1 имеющих частоту 100 Гц. Конденсатор С1 разряжается через сопротивления R1, R2, R3.  Резистором R1 осуществляется скорость разряда данного конденсатора.

При достижении на конденсаторе напряжения достаточного для открывания транзистора VT1, на управляющий вывод  VS1 поступает положительный импульс. Тиристор открывается и теперь уже на управляющем выводе  VS2 появляется длительный импульс управления. И уже с данного тиристора напряжение, которое фактически и влияет на величину оборотов, подается на двигатель.

Частоту оборотов вращения электродвигателя регулируют резистором R1. Так как в цепь  VS2 подключена индуктивная нагрузка, то возможно спонтанное отпирание тиристора,  даже при отсутствии управляющего сигнала.  Поэтому для предотвращения данного нежелательного эффекта, в схему добавлен диод VD2 который подключается параллельно обмотке возбуждения L1 электродвигателя.

Детали регулятора оборотов вентилятора и электродвигателя

Стабилитрон – можно заменить на другой с напряжением стабилизации в районе 27 – 36В. Тиристоры VS1 – любой маломощный с прямым напряжением более 100 вольт, VS2 — возможно поставить КУ201К, КУ201Л, КУ202М. Диод VD2 – с обратным напряжением не меньше 400 вольт и прямым током более 0,3А. Конденсатор C1 – КМ-6.

Настройка регулятора оборотов

Во время наладки схемы регулятора желательно применить стробоскоп, который позволяет измерить частоту вращения электродвигателя либо стрелочный вольтметр для переменного тока, который подсоединяют параллельно двигателю.

Вращая ручку резистора R1, определяют диапазон изменения напряжения. Путем подбора сопротивления R3 устанавливают данный диапазон в районе от 90 до 220 вольт. В том случае если при минимальных оборотах двигатель вентилятора работает  неустойчиво, то необходимо немного уменьшить сопротивление R2.

Часто задаваемые вопросы от читателей

По мощности все просто, если вы собираетесь подключить только одну светодиодную лампочку, разумеется, с функцией диммирования, то необходимо взять модель выключателя с запасом по нагрузочной способности, хотя бы на 30 – 50%. Как правило, диммируемые выключатели выпускаются на мощность от 10 Вт – этого более чем достаточно для подключения лампы в 5 Вт.

По поводу конкретной модели выключателя, то здесь все немного сложнее, так как у них имеется параметр совместимости с конкретными моделями диммируемых светодиодных ламп. Чаще всего, в паспорте устройства можно найти перечень или таблицу с указанием конкретных моделей или производителей. Поэтому нужно смотреть конкретную лампочку и конкретный выключатель, в этом вопросе одной мощностью ограничится не получится.

По поводу того, что вы хотите именно модульный тип диммируемого выключателя, тоже не совсем согласен. Так как врезать в стол или устанавливать на поверхность может оказаться выгоднее другой тип. Я бы, попробовал сенсорный или в монтажную коробку, чтобы вообще спрятать. Но, это уже ваше индивидуальное пожелание, да стол нужно увидеть, чтобы понимать, куда вы хотите установить диммер, а куда лампу.

Как снизить обороты кулера процессора через БИОС

Самый распространенный способ. С его помощью чаще всего получается решить проблему шума или просто понизить количество оборотов.

p, blockquote 18,0,0,0,0 –>

Порядок действий такой:

p, blockquote 19,0,0,0,0 –>

• Сначала откройте настройки BIOS (перед запуском компьютера нажать на клавишу, указанную на экране монитора при входе).
• Нажмите на параметр «CPU Fan Profile» в разделе «Hardware Monitor».
• Высветится синее окно в середине экране с тремя пунктами «Standart» (стандартный режим охлаждения), «Silent»(тихий с минимально возможным количеством оборотов) и «Turbo» (турбо — улучшенное охлаждение, но с максимально допустимой мощностью).
• Чтобы снизить количество оборотов выберете пункт «Silent» и нажмите сохранить – клавиша «Esc».
• Потом «F10» и в конце «Enter».

Следующее поколение – электронный диммер

Принципиальной разницы в подходе нет. Остатки мощности по-прежнему уходит в атмосферу в виде тепла. То есть, приглушая яркость освещения, вы не экономите электроэнергию, а лишь добавляете комфорта.

Однако электронные диммеры работают по бесконтактному методу, точнее движок переменного резистора вынесен в слаботочную зону. Больше нет искрящего шкрябания по виткам проволоки, маломощный резистор управляет электронным ключом – тиристором. Мощность (напряжение) снижается в полупроводниковом кристалле, плавно и точно. Лишняя энергия рассеивается через радиатор. Есть разные схемы электронных диммеров, наиболее дорогие построены на симисторах. Такие приборы немного экономят электроэнергию, до 20%. Учитывая изначально высокую стоимость качественных регуляторов – покупать их стоит лишь для обеспечения комфорта.

На современных диммерах ручка-крутилка практически не используется. Поскольку вся схема электронная – применяются сенсоры.

Есть и регуляторы с дистанционным пультом. Как подключить такой диммер? Никаких особенных схем. Регулятор устанавливается вместо выключателя, или после него. Комнатные устройства имеют такой-же форм фактор, как и остальные коммутационные приборы: розетки, выключатели. Самый востребованный вариант – клавиша и регулятор в одном корпусе.
