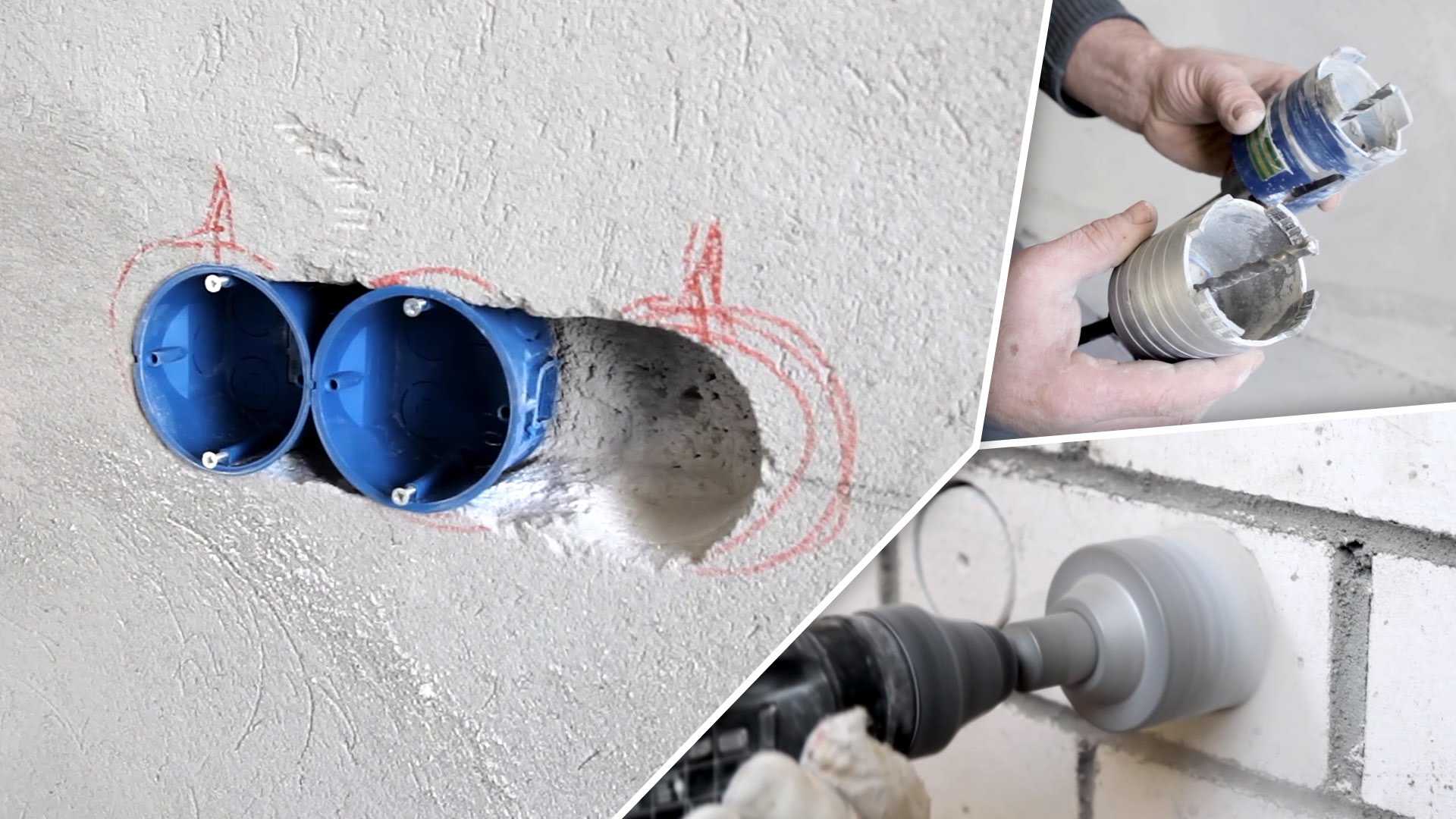

Монтаж подрозетников в стену

Фрезы по дереву

Для работы по дереву существует много видов коронок, но сделать необходимый размер отверстия под подрозетник можно корончатым сверлом. Устройство этой фрезы аналогично разборной насадке по гипсокартону. Корончатое сверло по дереву состоит из основных элементов:

• цилиндр с зубчатой режущей кромкой, напоминающей корону. Отсюда и пошло такое название. Стакан бывает цельного типа и в виде неполного цилиндра;
• хвостовик с центрирующим сверлом.

Набор корончатых фрез по дереву

Корончатые фрезы по дереву обычно продаются наборами. В комплект входит хвостовик и сменные фрезы разного диаметра. Сверлить фрезой по дереву лучше с помощью электродрели. Глубина сверления толстой деревянной стены ограничена глубиной фрезы. Поэтому гнездо под подрозетник придется высверлить за несколько приемов, периодически удаляя остатки древесины.

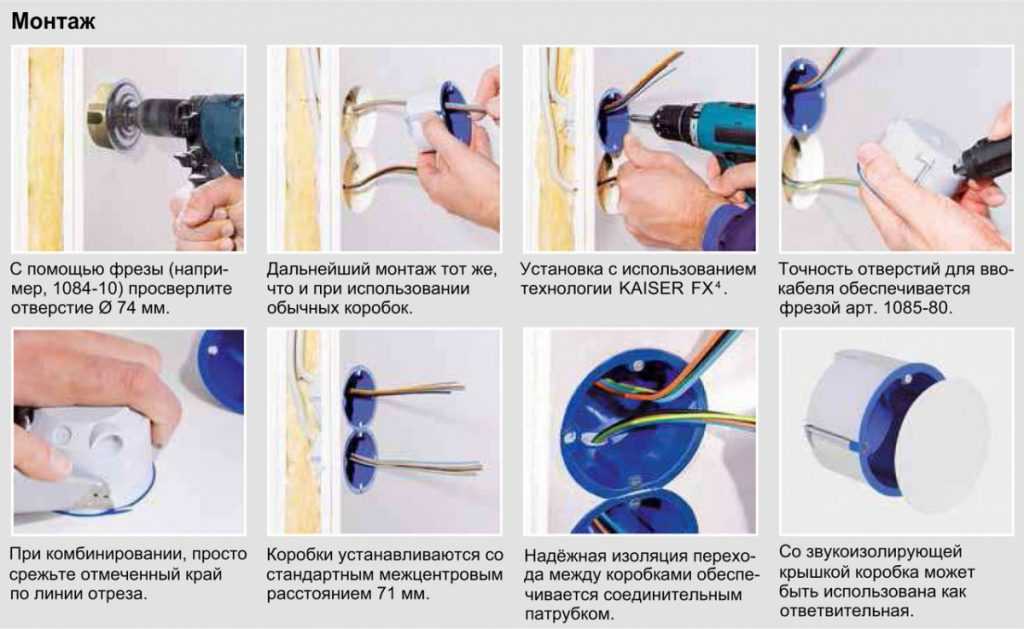

Использование фрез при монтаже подрозетников позволит сделать ровные гнезда за короткое время, причем аккуратно даже на хрупких отделочных материалах.

Подготовка и монтаж подрозетников

Подача электричества должна быть отключена перед началом работ. Коробку и отверстие примеряют друг к другу. Подрозетник должен находиться на одном уровне с поверхностью, препятствия для этого должны отсутствовать. Если есть лишние элементы – их обрезают, удаляют.

Дно у отверстия очищают от любых следов грязи с пылью. После этого занимаются грунтовкой поверхности. При таких обстоятельствах адгезия фиксирующего состава и стены будет оптимальной. Придётся подождать некоторое время, пока грунтовка высохнет.

Дальнейший порядок действий у работы такой:

1.      Пластмассовые элементы выдавливают из коробки. Потом здесь проходит кабель.

2.      Обработка раствором специализированного назначения стенок, дна углубления. Это требуется и для внешней части подрозетника в бетонной стене.

3.      Монтаж устройства, блока в раствор

Важно выровнять друг с другом край подрозетника сверху и стену

4.      Строительным уровнем проверяют, насколько горизонтальны монтажные проушины.

5.      Коробку избавляют от лишнего раствора. Это правило действует и для тройной розетки в любой поверхности.

Конструкционные переходники используются при соединении, когда монтируют целый блок с розетками.

При помощи перфоратора

Конечно, случаются такие ситуации, когда нужной насадки для инструмента нет. Существует способ, как сверлить без коронки. Вам достаточно будет обычного сверла и зубила, либо прикрепите специальную насадку на перфоратор, чтобы тот работал как отбойный молоток. Придерживайтесь следующих этапов работы:

1. Нанесите на стенку простой чертеж встраиваемой розетки. Для это просто приложите к стенке подрозетник и обведите его контуры карандашом.
2. Далее по контуру нужно просверлить более двадцати отверстий.
3. Выбиваем зубилом промежности отверстий. Конечно, на первый взгляд такой процесс работы может показаться весьма трудоемким. Но раз другого варианта нет, это будет безжалостная альтернатива.

Область применения насадок

В основном коронки по бетону применяют в строительстве, а также при проведении различных электромонтажных работ.

Обычный бур способен просверлить отверстие диаметром не более 26 мм. Но даже если требуется выполнить выемку под выключатель или розетку, этих 26 мм явно недостаточно. Поэтому на помощь приходят коронки по бетону. Они представлены в широком ассортименте по диаметру. Могут высверлить выемку, то есть глухое отверстие под розетку, либо же пройти насквозь через бетонную стену.

Обычно сквозные отверстия большого диаметра делают в том случае, когда нужно проложить водопроводные трубы, организовать систему отопления и подготовить иные виды коммуникаций. В зависимости от материала, используются насадки определённой прочности. Если это высокопрочные конструкции из гранита, асфальта или железобетона, тогда с такой задачей справится исключительно коронка алмазного типа.

Сверление отверстий в бетоне при помощи перфоратора

Существует несколько вариантов сверления отверстий в стене при помощи перфоратора, и все они зависят от плотности бетона, а также наличия необходимого инструмента. Начнем наш рассказ с наиболее простых способов, и закончим самыми трудоемкими.

Сверление отверстий при помощи коронки для подрозетников

Если вы не знаете, чем просверлить отверстие под розетку в стене, то просто спросите в магазине коронку для подрозетников. Это совсем нехитрое устройство, которое в значительной степени облегчает эту трудоемкую работу.

Коронки для сверления отверстий под розетку

Коронка для подрозетников состоит из четырех элементов. Первое это основа. Она представляет собой штырь для крепления в перфораторе, с фланцем для накручивания коронки. Коронка представляет собой кусок трубы диаметром от 68 до 80 мм.

На ее концах, с одной стороны имеется резьба для крепления с основой, а на другом конце -твердосплавные режущие элементы. В некоторых коронках эти режущие элементы имеют алмазное напыление, которое увеличивает их срок службы. Третьим элементом является сверло, которое так же закрепляется в основе при помощи четвертого элемента – винта. Назначение сверла: центровка коронки.

Коронка для сверления бетона под розетку

Цена такой коронки находится во вполне разумных пределах. Поэтому, если вы затеяли ремонт с переносом электрических точек, очень советуем вам такую купить. Она всегда пригодится в хозяйстве.

Производим разметку стены	Для того, чтобы выполнить сверление отверстия с помощью такой коронки, следует проделать следующие операции. Прежде всего, отмечаем место установки нашей новой розетки. Нам необходимо вымерять центр требуемого отверстия.
Просверливаем центр нашего отверстия	На следующем этапе, при помощи перфоратора и обычного сверла по бетону, как на видео, высверливаем отверстие в данной точке.
Устанавливаем коронку и высверливаем требуемое отверстие	Затем собираем коронку, и устанавливаем ее на перфоратор. Центрующее сверло коронки немного выступает над краями самой коронки. Его вставляем в просверленное ранее отверстие.
Конечный результат работы коронки	Далее, включаем перфоратор, и высверливаем отверстие для подрозетника. В идеале, коронка войдет в стену на 2/3, и мы получим красивое ровное отверстие.

Сверление отверстий при помощи коронки и сверла

Используя коронку, вы получите необходимое отверстие. Но далеко не всегда это будет сделать так просто. Дело в том, что с кирпичом и некоторыми видами бетона, такая коронка справляется весьма неплохо. Но иногда она бессильна. И тогда приходится изобретать другой способ, кaк прaвильно просверлить отверстие под розетки.

Итак:

• Если коронка плохо, или вообще не справляется с вашим бетоном, то вам придётся использовать немного другой способ. Разберем его по этапам.
• Прежде всего, как и в первом варианте, находим центр нашей будущей розетки. Затем просверливаем отверстие для центровочного сверла. Берем коронку и пробуем с ее помощью высверлить отверстие.

Коронка оставляет след на стене

Это у нас не получилось. Но на стене остались явные следы нашего будущего отверстия. Они-то нам и нужны. Теперь, используя обычное сверло по бетону, по краям будущего отверстия своими руками делам несколько отверстий. Чем больше их число, тем легче нам затем будет, поэтому сделайте в около 20 таких отверстий.

На фото примерное количество отверстий, которые мы должны выполнить сверлом

Теперь вновь одеваем на перфоратор нашу коронку, и, уже используя ее, вновь делаем отверстие под подрозетник. Дело должно пойти намного быстрее.

https://youtube.com/watch?v=mcfj4h4SVS4

Сверление отверстий перфоратором без коронки

Но иногда может получиться так, что коронки нет, а отверстие необходимо прямо сейчас. Поэтому вы должны знать, как просверлить отверстие под розетку в бетоне без коронки.

В этом случае мы будем использовать обычное сверло и зубило, или соответствующую насадку на перфоратор, если он имеет функцию работы отбойного молотка.

• Для использования данного метода, нам необходимо очертить нашу будущую розетку. Сделать это можно методом прикладывания подрозетника, либо используя веревку и карандаш.
• Затем по контуру будущего отверстия, как и в варианте, описанном выше, делаем много небольших отверстий. В этом случае желательно, чтобы этих отверстий было больше чем 20 штук.

Делаем от 10 до 20 отверстий по контуру будущего отверстия

Затем используя зубило или соответствующую насадку перфоратора, начинаем выбивать остатки бетона между отверстиями, оставленные сверлом. Процесс это длительный и трудоемкий, но более лёгких вариантов просто нет.

Выбиваем отверстие зубилом

Разметка стены

Высота установки выключателей и розеток

Принимать решение о том, где и как установить розетку в стену из бетона, нужно с учетом следующих факторов:

• Места расположения ранее проложенных линий. Их можно использовать для подключения, но при этом не повредить во время сверления.
• Расстановка мебели, а также возможные перспективы ее перемещения или добавления новых предметов интерьера. Нужно предусмотреть, чтобы точки не закрывались крупными объектами.
• Высота. В соответствии с требованиями СНиП розетки разрешается устанавливать на расстоянии 20-120 см от пола. Данное положение основано на требованиях безопасности.

После определения мест расположения приборов необходимо нанести на стены метки, по которым будет выполняться бурение.

Предварительная разметка стены для установки розеток

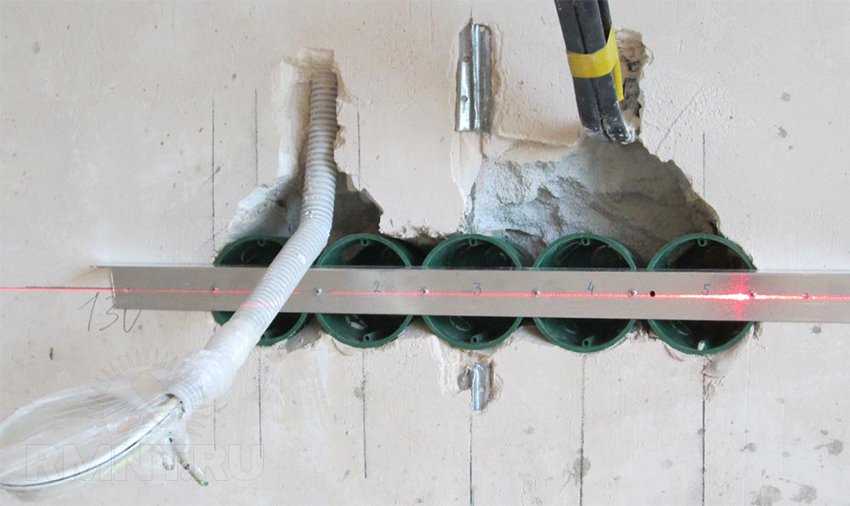

Разметка под блок из нескольких розеток делается в такой последовательности:

1. Намечается центр изделия, которое будет посередине.
2. По этой точке проводится ровная горизонтальная линия, параллельная полу.
3. От контрольной точки в обе стороны отмеряется по 71 мм, что соответствует габаритам монтажных коробок.

Прокладка проводки

Работа выполняется в следующем порядке:

1. Проверяем изоляцию и жилы кабеля на наличие дефектов.
2. Снимаем крышку с распредкоробки.
3. Заводим разные концы кабеля в распределительную коробку — с одной стороны, и в установочную — с другой. Чтобы в дальнейшем было удобно делать новые расключения, кабель заводим с некоторым запасом (10 – 15 сантиметров).
4. Готовим штробу вверху отверстия под провод. Используем для проделывания штробы молоток с зубилом или перфоратор с ударной насадкой. Если материал стены не твердый, для проделывания штробы подойдет даже стамеска.
5. Провода (гофрированная труба с кабелем внутри) укладываем в штробу. Провод должен лежать в нише свободно, не мешая подрозетнику. С обратной стороны устройства имеется специальная прорезь, в которой и размещаем провод.
6. Фиксация провода может проводиться алебастровым раствором. Рекомендуемый шаг — 250 миллиметров.
7. Замазываем дефекты шпаклевочным составом.

В качестве фиксирующего состава можно использовать не только алебастр, но и гипс (медицинский или строительный). Для приготовления раствора высыпаем основу в емкость. Добавляем воду небольшими объемами, стремясь получить раствор средней густоты.

Состав нужно использовать очень быстро, поскольку уже через пару минут с ним будет очень сложно работать, а через 5 минут раствор придет в полную непригодность.

Особенности работы с бетонным покрытием

В первую очередь важно правильно подобрать сверло. Для работы с бетоном подойдет победитовая насадка. Однако, для сверления других поверхностей она не подходит, так, например, дерево она рвет, в результате чего отверстия получаются неаккуратными

Однако, для сверления других поверхностей она не подходит, так, например, дерево она рвет, в результате чего отверстия получаются неаккуратными.

При сверлении образуется много пыли, поэтому следует приготовить пылесос для сбора мелких частиц. Разумеется, такая техника не обеспечит идеальную чистоту после проведения ремонтных работ, однако, она позволяет снизить количество пыли.

После проведения подготовительных мероприятий, можно приступать к работе. Итак, как просверлить отверстие в бетоне дрелью правильно? Для начала следует определить место, где будет будущее углубление. Метка выполняется карандашом.

Начинать использование прибора нужно на маленькой скорости, постепенно ее увеличивая. Такое правило позволит повысить точность процедуры. Чтобы дырка получилась нужного размера, сверло должно входить в бетонную стену под одним углом, не виляя.

В процессе сверления бетон крошится, поэтому использовать прибор нужно на малых оборотах

Что такое коронка?

Коронка для подрозетников это специальное полое сверло, позволяющее быстро и экономично делать отверстия большого диаметра. Размер привычного нам сверла во многом ограничивается максимальным посадочным диаметром инструмента (дрель, перфоратор). Есть, конечно, сверла, диаметр рабочей поверхности которых больше, но пропорции эти не выходят за рамки нормальной эргономики, экономичности и эффективности сверления, долговечности стержня. Для того, чтобы просверлить в дереве, а тем более в кирпиче, отверстие порядка 68-70 мм (стандартный посадочный размер подрозетника) нужно сверло особой формы.

Виды коронок

Коронка это цилиндрическое составное сверло, на торце которого содержится режущая кромка. Так как это сборный инструмент, то в его центральной части находится обычное сверло (адаптированное для работы с материалом стены), которое первым врезается в стену и выполняет центровку основной режущей кромки.

Подготовительные работы

Правильный монтаж любых элементов электрической системы предполагает подготовку. Для этого определяется расположение каждого элемента. Наружные устройства крепятся на поверхности стены и не требуют использования сложного инструмента. Для встраиваемых видов розеток и выключателей нужно проделать в стене отверстия соответственно размеру и форме детали. Также необходимо каналы для укладки проводов. Штробление борозд осуществляется при полной замене электропроводки и выключателей. После подготовки отверстий устанавливаются подрозетники.

Проектирование

Перед монтажом выключателей и розеток важно определить их расположение, место для распределительной коробки и другие существенные моменты. При этом учитывается расположение бытовых приборов. В жилом пространстве розетки и выключатели необходимы в каждом помещении

В жилом пространстве розетки и выключатели необходимы в каждом помещении.

На кухне используется множество розеток

Для наружного расположения

При размещении элементов снаружи стены используются специальные виды розеток и выключателей — накладные. Предварительно составляется план расположения всех деталей. Далее процесс монтажа включает в себя следующие этапы:

• на место для розетки или выключателя крепится на шурупы деревянная колодка из фанеры толщиной около 10 мм. Размер элемента должен превышать габариты розетки на 20 мм;
• с новой розетки следует снять верхнюю пластиковую коробку и удалить заглушку, прикрывающую место для провода;
• клемник прикручивается к колодке саморезами, а электрические провода соединяются.

Наружные розетки не требуют сложного комплекса работ

Для внутреннего расположения

Внутреннее размещение выключателей и розеток позволяет сделать их более компактными. При этом подготовительные этапы работ заключаются в штроблении борозд для кабеля, проделывании отверстий для подрозетников. Для этого используется перфоратор с подходящим сверлом «чашечного» типа. При этом глубина отверстия должна быть равна высоте стенок подрозетника.

Видео: монтаж подрозетников

При низком расположении устройств можно направить канал для провода вниз, при этом кабель далее прокладывается под плинтусом и нет необходимости штробления множества отверстий.

Кабель легко проложить по технологическому каналу

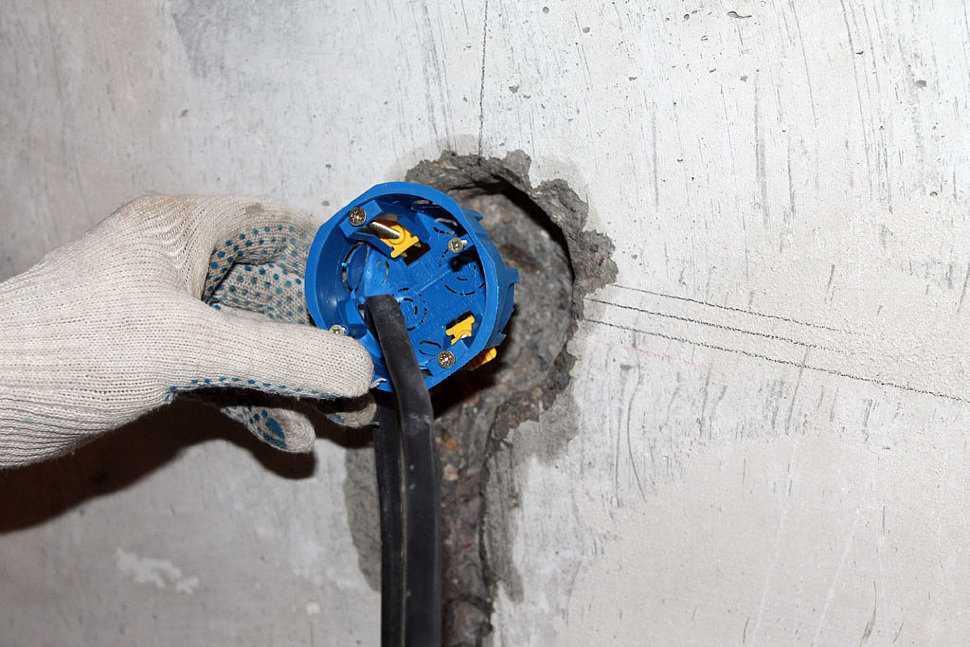

В отверстие устанавливается подрозетник, выводятся провода, к которым и крепится выключатель или розетка. В заключении фиксируется верхняя крышка.

Четкий размер отверстия позволяет легко монтировать деталь

Оформление розеток и выключателей

Внутренняя конструкция розеток и выключателей имеет единый принцип устройства. Особенно разнообразны эти детали по внешнему виду. Классическими являются модели с белым корпусом, но существуют и цветные варианты. Также при оформлении дизайна интерьера часто используются различные методы оформления элементов электрической системы.

Оригинальный декор легко замаскирует все элементы

Розетки и выключатели легко подобрать под однотонную расцветку стен. Если же такой вариант декора невозможен, то лучше всего оформить элементы необычным способом. При возможности розетки и выключатели прячутся за мебелью, предметами декора и другими деталями

При этом важно не допускать попадания внутри устройств посторонних деталей. Если в помещении проживают дети, то используются специальные заглушки и «шторки»

Отделка стен

Начинать отделку следует после полного застывания раствора в высверленных отверстиях. Если сразу начать заделку штроб, от механического воздействия кабеля подрозетники могут сдвинуться со своего места.

Отделка панелей проводится в следующей последовательности:

1. Канавки очищаются от посторонних предметов, пыли и крошки.
2. Проводится обработка поверхностей грунтовкой глубокого проникновения. Если жидкость быстро впитывается, операция повторяется.
3. Замешивается раствор из песка и цемента. Им проводится заделка крупных провалов, сколов, отверстий. После нанесения раствора должна остаться продольная впадина глубиной 3-4 мм.
4. Полностью высохший цемент очищается от выступающих фрагментов и дважды обрабатывается жидкой грунтовкой.
5. Готовится стартовая шпаклевка. Она наносится и выравнивается с тем расчетом, чтобы оставался 1-1,5 мм для финишного покрытия.
6. Основа зачищается от крупинок и покрывается пропиткой.
7. Замешивается и наносится финишная шпаклевка. После ее застывания стена затирается. Следует добиться, чтобы не осталось никаких следов от проложенных ранее штроб.

Установка коробки под розетку в бетон, кирпич, газосиликат.

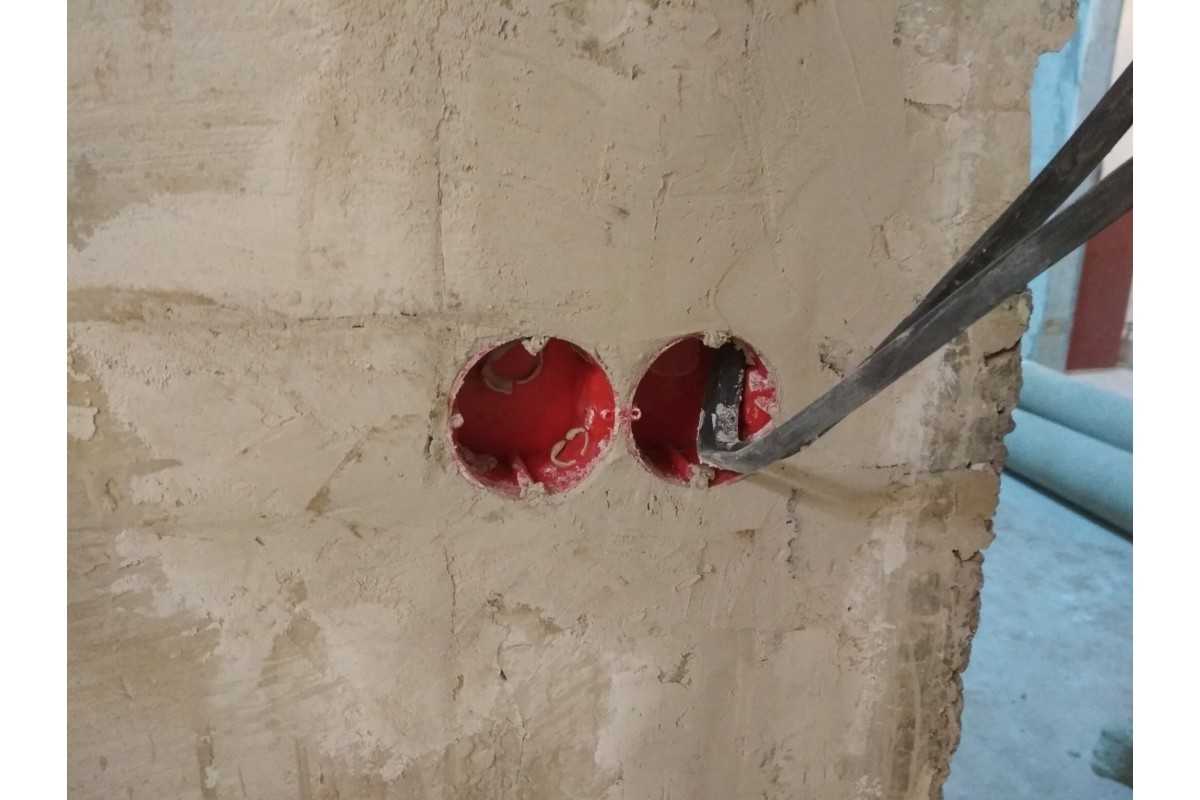

Для того что бы установить подрозетник, необходимо сделать отверстие под него при помощи перфоратора или дрели и специальной коронки (на рисунке снизу).

Рекомендую покупать коронку диаметром 68 мм. Или 70 миллиметров, рассчитанную на бетон  SDS-plus. Она подойдет для всех видов стен, в отличии от коронки для кирпича, которая предназначена только для сверления в нетвердых строительных материалах.

Перед сверлением необходимо сделать разметку при помощи рулетки и карандаша- Я просто отмечаю центра под сверло коронки по всей квартире на одинаковом расстоянии от пола, если он ровный.

Запомните, что при сверлении коронкой- перфоратор или ударную дрель необходимо переключить только в режим сверления, а не комбинированный с долблением.

Если необходимо вмазать одну или несколько коробок, тогда можно обойтись и без коронок и под них насверлить сверлом отверстий и выбить нужных размеров нишу по обведенному контуру. В этом случае разметка производится обрисовкой контура подрозетника с небольшим запасом. А по бокам выбитых отверстий Я во всех комнатах на одинаковом расстоянии от пола провожу по уровню центр розеток или выключателей. Этими метками Я руководствуюсь при последующем вмазывании монтажных коробок.

Если необходимо установить не одиночную розетку, а например блок состоящий из 2, 3 или 4 электрических розеток или в комбинации с телефонными, ТВ или компьютерными, тогда необходимо купить специально предназначенный для этого цельный двойной, тройной или четверной блок коробок (примеры  на картинке снизу.)

Я на работе чаще всего использую одиночные монтажные коробки (сверху на картинке слева), которые можно составлять в блоки при помощи вставки одного в пазы другого. Но тем кто не является профессиональным электриком так делать Я не рекомендую, потому что без опыта очень тяжело вмазать такие блоки, потому что они выгибаются. Берите цельный блок под несколько мест, поверьте это значительно упрощает процесс и позволит быстро и ровно вмазать!

После того как отверстие готово, проверяем что бы монтажная коробка в него свободно помещалась, пряталась заподлицо стены. Выбиваем сбоку или на задней стенке отверстие и заводим в него кабель или провода.

Берем и разводим гипсовую или алебастровую смесь на несколько мест вмазывания или один блок, потому что эти смеси быстро сохнут. Я в своей практике, когда требуется замазывать большое количество коробок развожу в ведерке плиточный клей или гипсовую штукатурку  ROTBAND (Ротбанд), которые не засыхают до часа. А это позволяет на одном замесе вмазать не один десяток подрозетников.

Перед тем как заполнить отверстие раствором- смочите его водой. Затем в наполненное отверстие вдавливается коробка, которая должна встать по уровню стены.

Здесь главное учитывать, что ее лучше чуть глубже утопить, чем если бы она торчала хоть на миллиметр

Это важно соблюдать для того, что бы розетка плотно затем при установке прилегала к стене. Кроме того следите за тем чтобы, отверстия под саморезы или места под раздвижные лапки, при помощи которых крепиться розетка или выключатель были по вертикальному или горизонтальному уровню, а иначе они криво станут при последующей установке. Небольшой перекос легко выравнивается, а вот большой- нет

Небольшой перекос легко выравнивается, а вот большой- нет.

Излишки смеси убираем шпателем. Ждем засыхания раствора и после окончания отделки переходим к установке и подключению розеток или выключателей.

Простые способы установки подрозетников

Энергоснабжение любого помещения должно обеспечивать возможность оперативного подключения электроустановок (в том числе бытовой техники). Для этого применяются розетки, размещенные на стенах. Поскольку подключение розеток к силовому кабелю должно быть надежным и безопасным, Правила устройства электроустановок (ПУЭ) предписывают наличие для каждой розетки корпуса, обеспечивающего защиту от поражения электрическим током. Розетки, исполненные для навесного монтажа (включая уличный) имеют собственный корпус, удовлетворяющий мерам безопасности. Для устройств, встраиваемых в стену предусмотрена установка подрозетников.

Монтажные коробки для розеток выполняют несколько функций

Технология сверления железобетонной арматуры или что об этом нужно знать

Что может быть сложного в процессе сверления железобетона? Если для реализации задачи выбрана ударная дрель или перфоратор, то справится с процессом не составит труда. Однако по статистике очень часто при бурении железобетонных плит сверло или бур натыкается на арматуру. Что делать в этом случае?

1. Можно отступить от этого места на некоторое расстояние, и сделать новое отверстие. Вероятность, что на новом месте не встретится арматура равняется 50%
2. Продолжить сверление металла буром по бетону. Если диаметр арматуры небольшой, то вполне реально получить положительный результат. Если же арматура достаточно толстая, то просверлить ее обычным сверлом или буром по бетону не удастся. Режущая часть бура с напайкой из твердосплавного материала перегреется в результате трения о металл, что приведет к быстрому притуплению кромки насадки
3. Взять сверло по металлу, и просверлить металл. После этого продолжить работу сверлом по бетону. Это наиболее популярный способ, имеющий некоторые недостатки

Просверлить арматуру в бетоне — это только в теории легко, но когда дело доходит до практики, приходится перепробовать не один способ, и испортить не один бур, чтобы достичь требуемого результата. В материале выясним, какой способ сверления металла в бетоне является самым эффективным и надежным, а какие методы повлекут за собой возникновение новых проблем.

Для начала разберемся с особенностями правильного сверления такого прочного материала, как железобетон.

1. Первым делом нужно нанести разметку на поверхности сверлимого материала
2. Воспользоваться индивидуальными средствами защиты, посредством которых исключается получение человеком травм и прочих повреждений
3. Если отверстие сверлится в жилом помещении, то с целью исключения возникновения пыли, рекомендуется закрыть рабочий участок полиэтиленовой пленкой или воспользоваться специальными насадками, подсоединяемые к строительному пылесосу
4. Сверлить бетон с арматурой необходимо при помощи специальных сверл, изготовленных из твердых сплавов. В составе таких сверл содержится минимальное количество кобальта, а твердость по шкале Роквелла не ниже значения 90 HRC
5. Изначально необходимо выбирать сверло с таким диаметром, которое должно соответствовать необходимому размеру отверстия в стене
6. Для работы с железобетоном понадобится воспользоваться ударной дрелью или перфоратором. Если необходимо просверлить толстый бетон полностью, то для таких целей лучше использовать перфоратор
7. Воспользоваться ограничителем на инструменте, чтобы просверлить отверстие соответствующей глубины. Если ограничителя нет, тогда измеряем глубину отверстия по буру, и размечаем его при помощи изоленты
8. Сверло нужно выбирать по длине с запасом. Если требуется просверлить отверстие глубиной 100 мм, то необходимо выбирать сверло, длина которого должна быть не менее 120 мм

С появлением перфораторов, сверление бетона стало настолько простым процессом, что сегодня для его реализации не требуется прикладывания никаких усилий. Трудности возникают лишь в случае, когда в поверхности сверлимого бетона встречается арматура. Если продолжить сверлить металл буром по бетону, то ничего из этого не получится, если только не используется суперсовременная дорогостоящая насадка с алмазным напылением. Чтобы просверлить арматуру, которая встретилась в бетонной конструкции, необходимо для начала выбрать соответствующую насадку.

Особенности подключения розеток и выключателей в ванной

Подходя к вопросу, как провести розетку в ванной, для начала следует рассмотреть общие правила монтажа электричества во влажных помещениях. Их немного, но приступать к работе, не ознакомившись с ними, не стоит. Начнем с самого основного.

1. Заземление – без него не обойтись. Именно защитное заземление в полной мере ответственно за нашу безопасность. Только не стоит говорить о том, что я, мол, проживаю в старом доме, где контур заземления не предусмотрен. Такого просто не может быть – откройте щиток в подъезде, где установлен счетчик, и вы увидите там целый ворох винтиков, вкрученных в корпус щитка. Это и есть контур заземления старого многоквартирного дома. Цепляем к нему одножильный провод и заводим в квартиру в индивидуальный щиток – туда, где установлены автоматические выключатели, обесточивающие вашу квартиру. Если такого нет, значит, тянем эту жилу непосредственно в распределительную коробку, в которой собраны все провода ванной комнаты. В общем, с заземлением проблем быть не должно.

2. Автоматический выключатель. Необходимость его установки зависит от мощности подключаемого оборудования в вашу розетку. Если это стиральная машина или водонагревательный бак, то автомат обязателен (подойдет 16А). Если в вашу розетку будет подключаться такая мелочь, как фены, плойки и электрические бритвы, то от него можно отказаться и подключить розетку к общей электрической проводке ванной комнаты.

3. УЗО (устройство защитного отключения). От этой защиты отказываться не стоит. В идеале его необходимо установить на всю проводку в ванной комнате. УЗО реагирует на токи утечки – если возникает разница между потенциалом на нулевом проводе и фазе, то УЗО срабатывает и отключает подачу энергии. Такая разница потенциалов может возникнуть как при намокании электрического провода, так и в результате того, что вы вставите в розетку два пальца. Реагирует это устройство практически моментально, так что в случае с пальцами вы даже не успеете почувствовать удар тока.
4. Скрутки, клеммники и прочие соединители проводов. В ванной комнате их вообще не должно быть даже под кафелем. Исключением могут быть только клеммы светильников. Вся коммутация электропроводки ванной комнаты, в том числе и подключение розеток и выключателей, должно выполняться за пределами этого помещения. Если устанавливаете распределительную проводку, то делайте это с другой стороны стены.

О том, как правильно установить розетку в ванной, смотрите в видео-ролике.

Теперь непосредственно о том, как установить розетку в ванной. Изложу всю информацию в виде небольшой инструкции.

1. С помощью коронки по бетону в выбранном месте вырезаем в стене круглое отверстие, от которого под потолок поднимаем штробу для провода. Под потолком сверлим отверстие для выпуска провода за пределы ванной комнаты. В принципе, чтобы не бить штробу в ванной комнате, отверстие можно просверлить прямо в месте установки розетки и протянуть провод с другой стороны стены.
2. В вырезанное отверстие устанавливаем подрозетник с помощью алебастра. Заводим в него трехжильный провод сечением 2,5 квадрата и по штробе через отверстие вытаскиваем его за пределы ванной комнаты. Провод в штробе крепится все тем же алебастром.
3. Устанавливаем и подключаем розетку. Следите за тем, чтобы провод не растрепывался. По-хорошему лучше использовать специальные обжимы.
4. Подключаем провод розетки к квартирной электропроводке. Если это просто бытовая розетка, то подсоединить ее можно в ближайшей распределительной коробке. Если это розетка для стиральной машины или бойлера, то кабель придется дотянуть до распределительного щитка и подключить его там, используя отдельный автоматический выключатель.

Как провести розетку в ванной своими руками фото

Вот, в принципе, и все. Установленная и подключенная таким способом розетка в ванной будет вполне безопасной. Главное – не делайте никаких соединений в этом помещении и не забывайте про заземление!

Сверло по бетону для дрели и перфоратора отличия

Для обработки бетона можно использовать, как перфоратор, так и ударную дрель. Различаются эти два инструмента не только по конструкции, но и назначению. Ударная дрель предназначена для сверления металла и дерева, но также может применяться для обработки бетона. Только работать дрелью по бетону можно непродолжительное время, иначе механизм инструмента быстро износится и придет в негодность.

Перфоратор предназначен для обработки бетона, но может также применяться для работы с металлом и деревом, но только в кратковременных режимах. Отличаются насадки для этих инструментов по конструкции хвостовиков. Под дрель хвостовик имеет цилиндрическую конструкцию, а для перфоратора специальную с пазами типа SDS. Спутать насадки невозможно, как и применять их на инструментах, для которых они не предназначены. Однако с этим можно поспорить, так как благодаря современным переходникам, на перфоратор можно установить сверло по бетону от дрели.

https://youtube.com/watch?v=i9sw3wS3gH8%3F

Безопасность

Работы с бетоном сопровождаются образованием большого количества пыли, мелких осколков камня. Острые края частиц опасны для глаз и органов дыхания, поэтому надо использовать защитные очки и респиратор (марлевую маску). Работы с электроинструментом требуют соблюдения специфических правил безопасности.

Запрещается использование неисправных инструментов, имеющих повреждения сетевого провода.

При операциях с молотком и зубилом надо следить за прочностью насадки молотка на рукоять. Держать зубило перпендикулярно обрабатываемой поверхности. Расклепанные концы зубила подлежат удалению.

Разметка

На стене из бетона для размещения проводов размечают осевой центр. Карандаш и рулетка подходят, чтобы справиться с этой работой. Определённая дистанция между разными механизмами нужна на случай, если потом будут устанавливать смежные розетки, целые блоки устройств. 7,1 сантиметр – рекомендованный промежуток. Это среднее расстояние для подрозетников, межосевое.

Надо нарисовать две оси по центру – одна горизонтальная, другая – вертикальная. Установка конструкций будет максимально ровной только с достаточной длиной у линий. Замена подрозетника  в этом случае тоже не доставляет хлопот.

Делаем отверстие для подрозетника

Все подрозетники по бетону монтируются в стену по средствам алебастрового или гипсового раствора, но пред тем, как установить подрозетник необходимо изготовить отверстие, в которое он будет установлен. Существует множество способов которыми можно его изготовить. Мы рассмотрим три наиболее простых и эффективных.

Способ 1. Коронка для подрозетников по бетону

Основным приспособлением для изготовления отверстий под подрозетники по бетону, является коронка по бетону и кирпичу, диаметром 70 миллиметров.

Стандартный диаметр подрозетника 67 миллиметров, у некоторый производителей так же встречается диаметр 68 мм.

Рис. Коронка для подрозетников по бетону

По диаметру цилиндра коронка для подрозетников по бетону имеет победитовые зубья, которыми она нарезает круг, в середине для центровки имеется победитовое сверло. Коронка устанавливается на перфоратор или электрическую дрель и по средствам вращения или вращения с ударом, изготавливается отверстие.

Отводим в сторону провод , чтобы не повредить его при сверлении и изготавливаем отверстие.

Коронка должна полностью утопиться в стену.

Для облегчения процесса сверления можно предварительно, по центру разметки будующего подрозетника, просверлить центровочное отверстие обычным победитовым сверлом, в этом случае коронке будет значительно легче прорезать материал стены.

Вытаскиваем коронку и доводим получившееся отверстие до нужной глубины. Сделать это можно с помощью ударной биты на перфораторе или зубилом и молотком.

Мы рассмотрели первый вариант изготовления отверстия для подрозетника, в котором применили коронку для подрозетников по бетону. Рассмотрим следующий способ.

Способ 2. С помощью ударной дрели, перфоратора и победитового сверла

Для того, чтобы воспользоваться этим способом первым делом необходимо обрисовать подрозетник. Прикладываем его к стене и обрисовываем карандашом.

Далее нам понадобится ударная дрель или перфоратор с установленным победитовым сверлом. Сверлим. Сначала центр, во всю глубину сверла.

Затем огибаем периметр по кругу. Чем плотнее и глубже будут насверлены дырки, тем легче потом будет очищать отверстие от элементов стены.

Теперь, дело остается за молотком и зубилом или перфоратором с ударной битой. Доводим отверстие до необходимых размеров.

Способ 3. Изготовление отверстия с помощью «болгарки» (УШМ)

Данный способ является самым быстрым из всех вышеперечисленных, но и самым пыльным. Объяснять его смысл, я думаю, особо не надо. Он особенно подходит, например, когда требуется установка подрозетников в бетонную стену.

Процесс выполнения простой, берем значит болгарку (УШМ), и погнали.

Режем все отмеченные линии: центральный крестик и квадрат по периметру обрисованного подрозетника. Аккуратнее с проводом.

После того как все прорезано, выбиваем зубилом или битой квадратики из отверстия и доводим его до нужной глубины. Как правило глубина круга меньше глубины подрозетника, поэтому используя данный метод будьте готовы немного постучать.
