Давление в гидроаккумуляторе есть но вода не течет

Что такое гидроаккумулятор

Конструкция представляет собой стальной бак, расположенный на постаменте. Внутри резервуара находится резиновая мембрана грушевидной формы. В нее попадает вода, закачиваемая насосом. Пространство между мембраной и стенками бака заполнено воздухом под давлением 1,5 атм.

Резиновая груша, заполняемая водой, расширяется, сдавливая воздух, у которого повышается давление. Получается так, что вода всегда находится под давлением со стороны закачанного воздуха и за счет этого поступает в водопроводную сеть. Как только параметры воздуха сравняются с параметрами воды, насос тут же включится и начнет заполнять грушу.

Все присутствующие на рынке гидроаккумуляторы отличаются друг от друга размерами. Выбирая резервуар, необходимо учитывать требования к объему воды. Чем он больше, тем лучше: реже будет включаться насос.

Какие функции выполняет расширительный бак в водоснабжении

Мембранный бак для водоснабжения – многофункциональный прибор, ни одна автономная система, за исключением использующих дорогостоящие погружные электронасосы с частотным управлением, не может обойтись без его использования. Чтобы ответить на вопрос, для чего нужен бак в системе, следует рассмотреть его конструктивное устройство и принцип работы.

Все мембранные баки состоят из двух основных частей, включающих в себя металлический бачок и внутреннюю эластичную мембрану с запрессованным в крышку корпуса входным штуцером. При работе электронасоса на закрытые краны вода поступает во внутреннюю эластичную оболочку и происходит ее растяжение (расширение), в определенный момент водоподача прекращается и гидробак остается в наполненном состоянии.

Когда краны открывают, вода из гидроаккумулятора поступает в систему с определенным давлением за счет сжатия эластичной мембраны до момента повторного запуска насоса, который снова качает воду для наполнения бака. Процессом включения-отключения электронасоса управляет реле давления, для его настройки на пороги срабатывания используют встроенный в систему манометр.

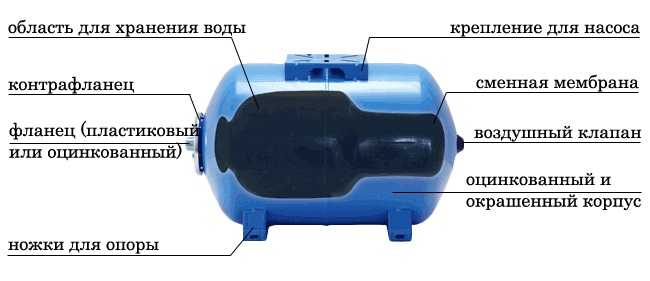

Рис. 2 Конструктивное устройство горизонтального бака

Расширительный бак для водоснабжения в качестве гидроаккумулятора

Из принципа работы гидробака понятно, что он накапливает (аккумулирует) некоторый объем воды в своем внутреннем эластичном баллоне или части корпуса. Благодаря этому в системе определенное время поддерживается нужное давление, а также создается некоторый запас воды, полезный в аварийных ситуациях при кратковременном отключении электричества, повреждениях водопровода, отказе электронасоса.

Некоторые домовладельцы устанавливают гидробаки большого объема внутри дома – это позволяет делать значительные запасы водных ресурсов.

Гидробак для стабилизации напора в системе

Так как наполненная водой емкость гидробака отдает водные ресурсы в течение длительного времени, зависящем от его объема и потребления, ровное давление в водопроводе поддерживается длительной период времени. При отсутствии накопительной емкости трубопровод освобождался бы от водных ресурсов быстрее – это вызывало бы быстрое падение давления в системе и частое включение электронасоса.

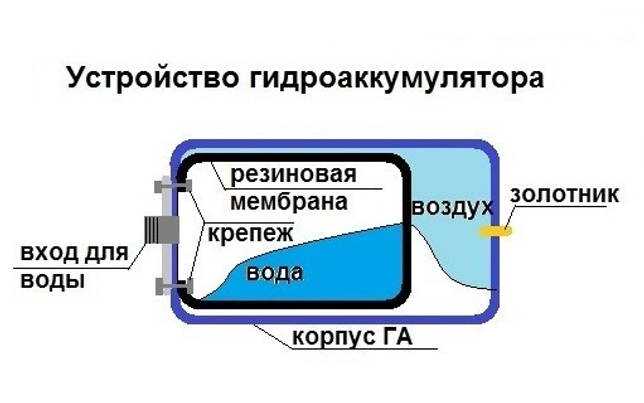

Рис. 3 Принцип работы гидроаккумулятора

Расширительный бак для защиты от гидроударов

Защита от гидроударов – один из ответов на вопрос, зачем нужен гидробак. Принцип компенсации им гидроударов в системе заключается в следующем: при отключении – включении электронасоса происходит резкая остановка или движение водных потоков. При этом в силу инерционности вода оказывает физическое воздействие на оболочку трубопровода, запорную и регулирующую арматуру, передавая им свою кинетическую энергию. Узлы и детали водопроводной системы начинают смещаться, в результате чего происходит ослабление резьбовых и компрессионных соединений, крепежа трубопровода, появляется сбои в работе автоматики.

Эластичная накопительная емкость для системы водоснабжения в виде оболочки внутри гидробака при движении и остановке водного потока растягивается или сжимается в первую очередь – это позволяет предотвратить физическое воздействие на другие узлы водопровода.

Гидроаккумулятор для увеличения срока службы насосного оборудования

Принцип работы автоматики включения и отключения электронасоса состоит в реакции реле на заполнение емкости гидробака водой – как только внутренняя резиновая оболочка начинает растягиваться и оказывать сопротивление давлению водных масс, в определенный момент срабатывает реле давления и отключает электронасос. Понятно, что чем дольше заполняется водой внутренняя оболочка гидробака, тем большее время насос находится во включенном состоянии.

Аналогично при водозаборе вода из бака уходит медленнее и соответственно реле на включение электронасоса срабатывает через значительный промежуток времени.

Рис. 4 Гидробаки для отопительных систем – популярные бренды

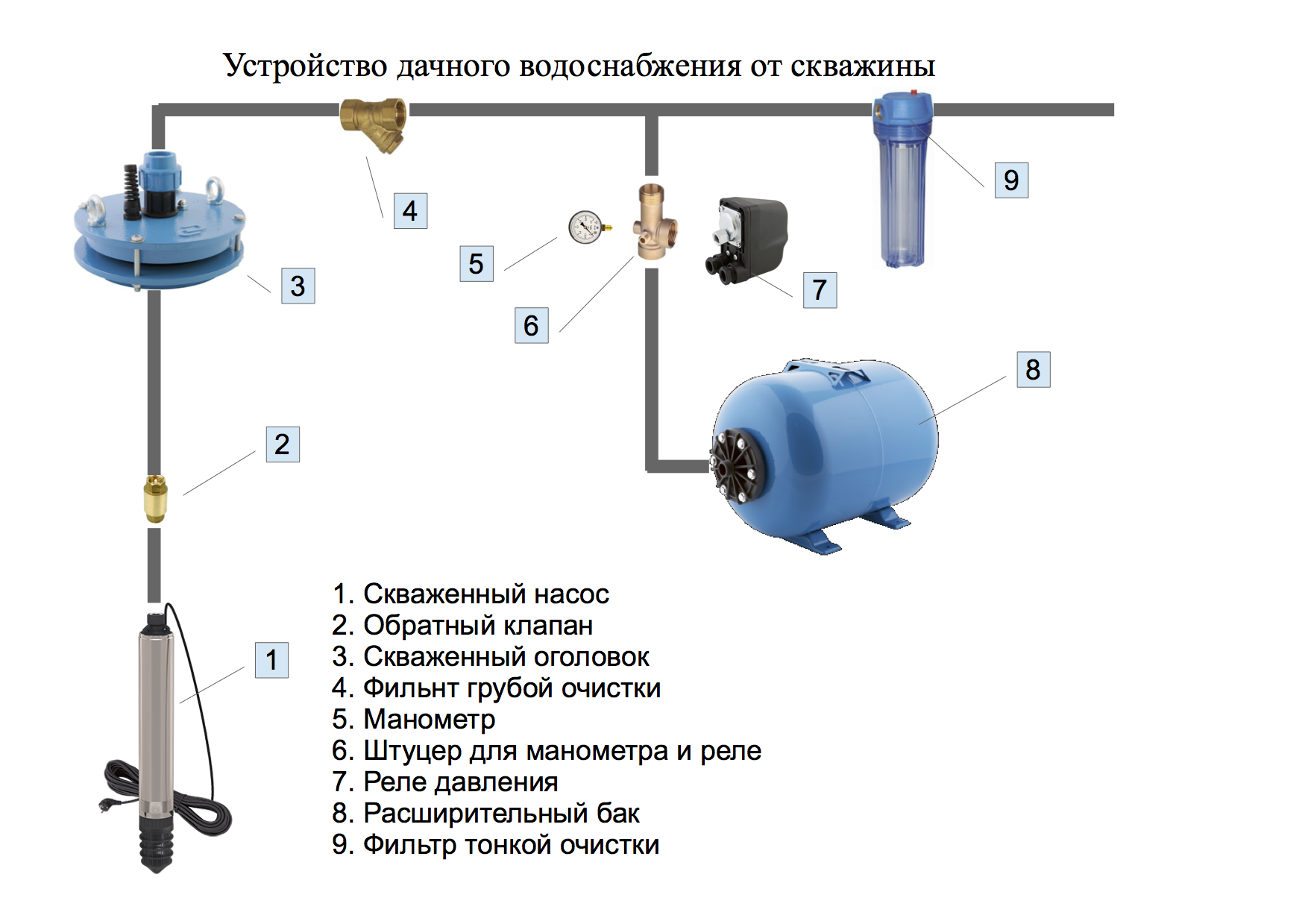

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

• насоса;
• гидроаккумулятора;
• реле давления;

• обратного клапана.

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

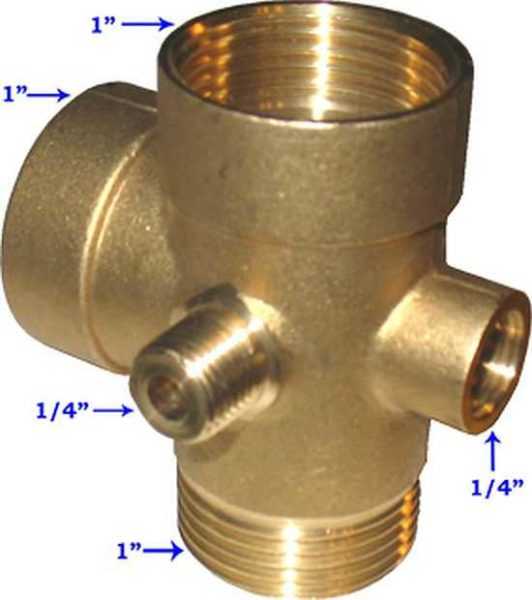

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Поэтому систему чаще всего и собирают на его основе. Но данный элемент совсем необязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

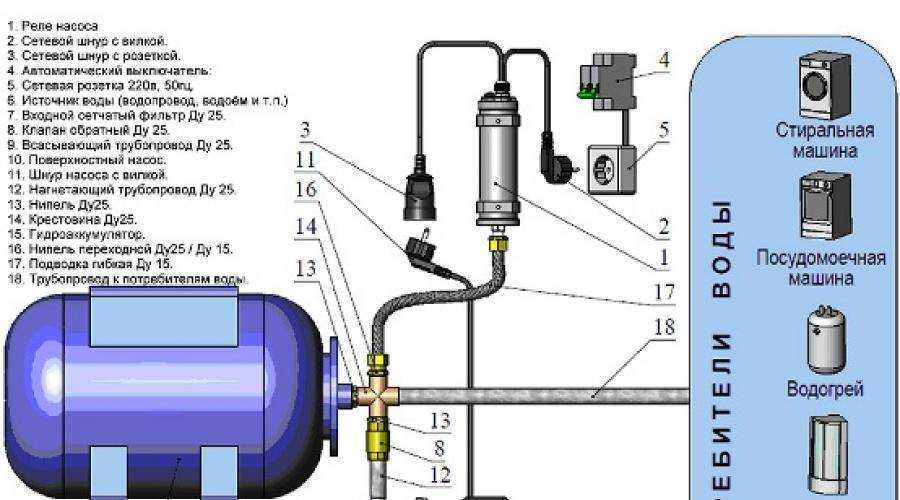

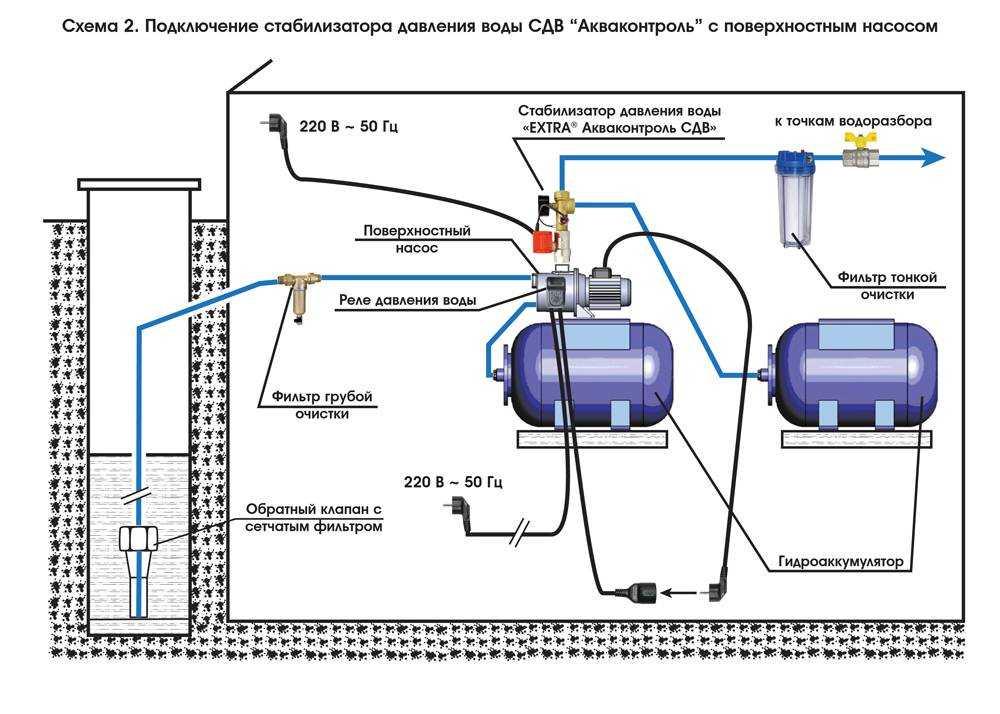

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

https://youtube.com/watch?v=gKOnfoGzKVU

Подключают гидроаккумулятор к погружному насосу точно так же. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

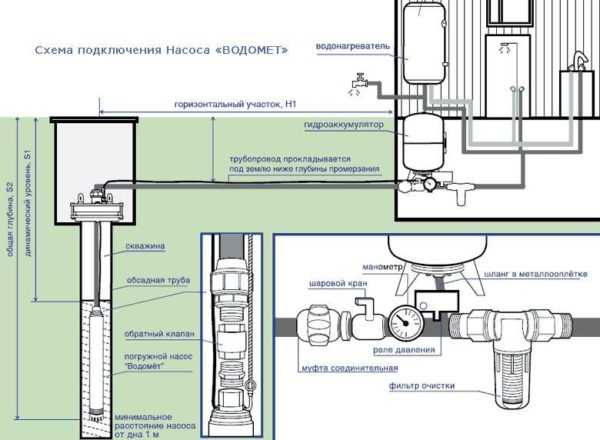

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы, иногда владельцы приходят к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

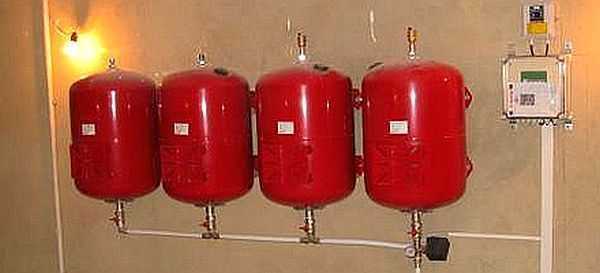

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Проверка и диагностика неполадок гидробака

Начнем с того, что от работы гидроаккумулятора во многом зависит нормальная функциональность всей водопроводной системы. И если водоснабжение сбоит, то вы обязаны как можно раньше найти причину и произвести качественный ремонт. Иначе это может привести к появлению более серьезных поломок, из-за чего, в свою очередь, неизбежно выйдет из строя все оборудование. И наиболее распространенной причиной является именно мембрана для гидроаккумулятора.

Рассмотрим, как это выяснить, как выполнить диагностику и замену данного элемента.

Как правило, все неполадки легко устраняются своими руками. Ознакомимся с основными «симптомами» и с тем, что нужно предпринимать в той или иной конкретной ситуации.

Насос сбоит, часто включается/выключается

Скорее всего, вышла из строя мембрана. Чтобы диагностировать данную неисправность, отключите гидробак от водопроводной системы, после чего запустите слив жидкости. В случае если во время этого будет выходить воздух, значит, на мембране имеются механические повреждения. Проблему можно решить замену вышедшей их строя мембраны на новую.

Вода протекает из ниппеля

Это также является свидетельством поломки мембраны. Диагностика в данном случае та же, но замена поврежденного элемента может решить проблему.

Напор воды слабый

В данном случае существует сразу две возможные причины – выход из строя насоса либо неправильно подобранный объем гидроаккумулятора. В первом случае проблема решается установкой нового насоса, а во втором – проведением расчетов и заменой изделия на более подходящее.

В системе слишком низкое давление

Здесь все просто: либо ниппель сломался, либо в емкости попросту нет сжатого воздуха. Следовательно, для решения проблемы необходимо заменить ниппель или же накачать давление до требуемого показателя.

Течет вода из-под фланца

Причина, по всей видимости, заключается в нарушении герметичности соединений. Необходимо лишь подтянуть крепления или же заменить изношенный элемент.

Также рекомендуем ознакомиться с некоторыми полезными советами, касающимися обслуживания гидробаков. Они приведены ниже.

1. Каждый месяц осматривайте устройство, проверяйте, насколько его рабочие параметры соответствуют норме (последняя индивидуальна для каждой конкретной модели бака).
2. Если гидроаккумулятор не будет использоваться какое-то время, то его необходимо держать в сухом месте, заботясь о том, чтобы он не контактировал ни с какими нагревательными устройствами (в противном случае материал мембраны может высохнуть и разрушиться).
3. Проверяйте, не появились ли в местах соединений либо на корпусе ржавые пятна.
4. Приблизительно каждые шесть месяцев производите проверку мембраны на предмет ее целостности.
5. Кроме того, регулярно смотрите, нет ли на соединениях влажных поверхностей либо подтеков.
6. Наконец, если вы наблюдаете сбои в работе устройства или неисправности, устраняйте их незамедлительно!

Также вас наверняка интересует, как выполнить проверку начального давления внутри гидробака? Ничего сложного здесь нет – просто действуйте в соответствии с инструкцией.

Шаг первый. Вначале отключите гидроаккумулятор от магистрали.

Шаг второй. Слейте всю воду из него.

Шаг третий. Далее подключите к ниппелю специальное устройство – манометр.

Шаг четвертый. Если показания манометра ниже тех, что были установлены по умолчанию, то, используя, к примеру, компрессор для автомобиля, накачайте давление до требуемого показателя.

Замена мембраны

Довольно часто, приходится менять мембрану в гидроаккумуляторе. Однако перед тем как разобрать бак, стоит удостовериться, что причина именно в мембране. Ведь дело может быть и в неправильной настройке реле давления, либо в малом объеме воздуха в гидробаке.

Одна из частых проблем – это поломка мембраны

Основные признаки, по которым можно определить повреждения мембраны:

• слишком частые включения насоса;
• течет вода из ниппеля и воздушного клапана.

В этом случае, ремонт мембраны делается в такой последовательности:

• прежде всего, необходимо приобрести новую грушу и подготовить набор ключей;
• после этого, гидроаккумулятор отключается от системы водоснабжения;
• с него сливается вода и спускается воздух;
• теперь нужно открутить фланец и вынуть старую грушу;
• далее, желательно внимательно осмотреть внутренности бака – если есть грязь или ржавчина, то нужно ее очистить;
• после этого, новая мембрана расправляется и устанавливается на посадочное место;
• затем, он прижимается фланцем.

Теперь, требуется накачать в гидроаккумулятор его рабочее давление, обычно это 1,5-2 атмосферы. А после делать пробный запуск. При этом, воду в новую грушу нужно подавать под малым напором – это исключит вероятность ее повреждения. Подробнее о нюансах ремонта, можно прочесть в статье «Как заменить мембрану в гидроаккумуляторе».

Другие неисправности

В процессе эксплуатации насосной станции можно столкнуться и с иными неполадками, которые тоже можно ликвидировать самостоятельно. Насос постоянно без отключений качает воду

Чаще всего такая неисправность возникает по причине плохой регулировки реле, посредством которого обеспечивается фиксация уровня давления в системе трубопроводов. Две разные пружины используются для регулировки реле:

• пружина маленького размера служит для регулировки разницы показателей давления между минимальным значением и максимальным;
• пружина большого размера устанавливает максимальные и минимальные пределы для включения и отключения насоса.

Если узел автоматики насосной станции используется продолжительное время, то может происходить растягивание пружин, следствием чего становится сбивание показателей, установленных при начальной регулировке. Помимо этого установка может не отключаться при длительной эксплуатации станции происходит износ движущих частей насоса, а максимальные показатели создаваемого давления уменьшаются. Кроме этого, после долгой работы следует уменьшить максимальный показатель давления, для чего следует выполнить регулировку положения большой пружины. Это должно позволить устройству периодически отключаться .

Также нарушения в работе регулировочного реле могут возникать по причине сужения его выходного отверстия, которое при продолжительной эксплуатации станции может забиваться отложениями, содержащимися в перекачиваемой жидкости. В этом случае, чтобы аппарат мог отключаться, необходимо снять реле и прочистить его.

Станция не включается

Если вы столкнулись с такой проблемой, то ее причиной может быть либо отсутствие электричества в сети, либо падение напряжения в системе. Поэтому необходимо выполнить проверку электричества в цепи и напряжения, для чего следует использовать тест.

Если насосная станция подключена правильно, а в сети есть электричество, то поломка может быть связана с пробоем обмотки электрического двигателя. Если это имеет место быть, то происходит остановка электродвигателя и появляется характерный запах горелой изоляции. Если именно эта неисправность стала причиной невозможности включения станции, то для ее устранения необходимо заменить электродвигатель новым.

Насосное устройство издает гул, но при этом не вращается

При длительном простое насосной станции владельцы чаще всего сталкиваются с такой проблемой.

• Когда станция некоторое время не используется, то колеса ротора могут прикипеть к внутренней поверхности насоса. В этой ситуации необходимо попробовать вручную провернуть вал насоса. Если своими силами вы не можете стронуть ротор с текущего положения, то в этом случае придется разобрать корпус прибора и ликвидировать дефект крыльчатки — ее застревание.
• Причиной такой неисправности может быть и выход из строя конденсатора, который располагается в клеммной коробки насоса. Такая проблема характерна не для всех двигателей,а только для тех, подключение которых происходит по трехфазной схеме. Для выявления неисправности и устранения используют тест электрики.

Профилактика появления проблем

К основным проблемам относят:

• снижение давления внутри гидроаккумулятора;
• непопадание воды в гидробак.

Проблема	Причина возникновения
Упадок давления	Появление протечек на стыке фланец-ниппеля. Возникновение неплотности на стыке фланца и грушевидной мембраны.
Непопадание воды	Засорение фильтров. Резкое снижение электропитания или частый перебой в режиме электросети. Попадание воздуха в гидробак.

Для предотвращения проблем требуется регулярное проведение профилактических мер, а именно:

• исследования внутренности бака раз в 6 месяцев;
• ежегодная проверка плотности прилегания мембраны;
• ежемесячный осмотр насоса на наличие внешних дефектов;
• проверка реле давления каждые полгода.

Если прекращено использование гидроаккумулятора на зиму, то необходимо сливать из него воду, а перед применением проводить проверку всех элементов на наличие внешних и внутренних повреждений.

Мембрана для гидроаккумулятора как ее заменить при неисправности

Нормальная функциональность домашней системы водоснабжения зависит от исправности гидроаккумулятора. При наличии сбоев в работе водопроводной сети, необходимо незамедлительно установить причину неисправности и отремонтировать оборудование. В противном случае могут возникнуть более серьезные поломки и необратимый выход из строя всего оборудования. Самая частая причина поломки – мембрана гидроаккумулятора. Узнаем, как ее проверить, заменить и провести диагностику системы.

Как проверить и диагностика неисправностей

Большинство неисправностей гидроаккумулятора возможно исправить самостоятельно. Все причины можно разбить на несколько групп.

Таблица 1. Неисправности в гидроаккумуляторах

Запустить слив воды.

Если при этом наблюдается выход воздуха, то мембрана имеет механические повреждения

отсутствие сжатого воздуха в баке.

Накачка воздуха до необходимого давления

Рекомендации по обслуживанию гидроаккумуляторов:

Как проверить начальное давление в емкости:

• Отключить бак от системы.
• Спустить воду.
• Подключить манометр к ниппелю.
• Если показания ниже установленных по умолчанию, необходимо накачать давление до рабочего (автомобильным компрессором, например).

Выбор мембраны

Гидроаккумуляторы различают вертикального и горизонтального исполнения. Соответственно, мембраны также различают различных форм и исполнений: конусовидные, цилиндрические, сферические, ребристые.

При замене узла, следует приобретать изделие с аналогичными характеристиками – размером, объемом, диаметра горловины, максимальной температуре рабочей среды, материала, рабочему давлению и др.

Стоимость замены

Мембрана является элементом оборудования, которое наиболее часто выходит из строя, т.к. подвергается постоянного сжатиям и растягиваниям. Стоимость замены зависит от типа бака, емкости, типа мембраны, производителя.

Если система водоснабжения эксплуатируется непрерывно, целесообразно приобрести более дорогую мембрану, которая способна выдержать большее количество циклов эксплуатации.

Стоимость моделей импортных производителей достигает половины стоимости самого гидроаккумулятора. При этом номинальный срок эксплуатации изделий в несколько раз выше более дешевых.

Замена мембраны

При наличии минимальных навыков работы с водопроводным оборудованием заменить мембрану на гидробаке не представляет сложностей. Придерживаясь правильного порядка действий, замена узла занимает минимальное количество времени:

1. Отключение бака от водопровода.
2. Удалить избыточное давление воздуха при помощи ниппеля.
3. Слить воду из емкости.
4. Снять манометр, высвободив при этом пространство для выхода мембраны.
5. Удалить нерабочую деталь.
6. Установить новую мембрану, закрепить манометр.
7. Накачать давление на 0,2 меньше нижнего давления реле насоса.
8. Установить обратно.

После этого необходимо проверить работоспособность водопровода. Для этого необходимо заполнить систему водой и проконтролировать работу емкости.

Ремонт или как заклеить

Ремонт мембраны возможно выполнить путем вулканизации. Данный метод может продлить срок ее службы на несколько недель – до приобретения и установки исправного изделия. Но любые ремонты – это временная мера и в любом случае придется купить новую.

Гидроаккумулятор без мембраны

Кроме типовых гидробаков заводского изготовления можно изготовить такое устройство самостоятельно. Гидроаккумулятор без мембраны — это обычный бак для воды т.к. именно мембрана способствует поддержанию давления в системе. Гораздо проще купить недорогой готовый гидроаккумулятор.

Для того чтобы соорудить гидроаккумулятор самостоятельно необходимы следующие материалы:

• бак (емкость) объемом не менее 30 л,
• запорная арматура,
• шаровой кран,
• полдюймовый кран,
• крепежные детали (шайбы и гайки),
• уплотнитель (герметик),
• резиновые прокладки,
• ниппель,
• фитинги (тройник, черверник).

1. В емкости проделать отверстия (на крышке и дне, сбоку).
2. Установить полдюймовый кран в верхнем отверстии (на крышке), уплотнить место соединения прокладками и герметиком, зафиксировать шайбами.
3. На кран насадить тройник.
4. В нижнем отверстии зафиксировать запорный ¾ кран, на который надеть тройник.
5. На боковое отверстие установить шаровой кран.

Неисправность гидроаккумулятора может влиять на работу всей системы водоснабжения. Применяя советы и методы, описанные в статье, легко устранить неисправности в домашней водопроводной системе. Своевременная профилактика может предупредить серьезные поломки и преждевременный выход из строя гидробаков и всей системы в целом.

Неполадки с гидроаккумулятором

Самая распространенная неисправность – снижение давления внутри водопроводной сети. Причина одна – упало давление между резиновой мембраной и стальными стенками гидроаккумулятора. В заводских условиях внутрь гидробака закачивают азот под давлением 1,5 атм. Оно создает напор внутри водопроводной сети путем давления на мембрану, в которую насосом закачивается вода из скважины или колодца.

Снижается давление азота по разным причинам, но чаще за счет слабой удерживающей способности ниппеля. Решить эту проблему несложно самостоятельно. Для этого используют автомобильный манометр, который проверяют давление, установив его на ниппель. Последний расположен с противоположной стороны от входного патрубка гидробака.

• Снимают защитную крышку ниппеля, изготовленную из пластмассы.
• Устанавливают манометр, проверяют давление внутри емкости.
• Если параметр занижен, через тот же ниппель обычным автомобильным насосом закачивают воздух до нужного значения.
• Закрывают ниппель крышкой.

Даже если после этого быстро падает давление в используемом гидроаккумуляторе, причину нужно искать в другом. Чаще это подтеки в стыках водопроводной системы. Поэтому надо в первую очередь исследовать всю систему водопровода. Обычно проверяют стыки между трубами, места соединений с фитингами, с запорной арматурой, с фильтрами разного назначения, с потребителями и прочими изделиями, установленными в водопроводную систему частного дома. Если подтеки были выявлены, их надо устранить.

Есть еще две причины, по которым гидроаккумулятор не держит требуемое давление. Это все также касается снижения давления азота внутри бака.

• Со временем на стыке соединения фланец-ниппель появляются участки неплотностей. Через них происходит утечка газа. Чтобы решить данную проблему, необходимо выкрутить ниппель, удалить старый фланец и установить вместо него новый. Запасные части и детали от гидробаков продаются во всех строительных магазинах.
• То же самое касается стыка фланца и резиновой грушевидной мембраны. Иногда эта проблема решается простым подтягиванием крепежных болтов (их шесть в конструкции емкости).

Иногда в гидроаккумуляторе мембрана просто рвется из-за износа. Чтобы заменить резиновую грушу, нужно разобрать устройство:

• отключается насос от питания;
• открывается один из потребителей, сливается вода из водопроводной сети;
• откручиваются гибкие шланги, соединяющие гидроаккумулятор с водопроводом;
• откручиваются гаечным ключом шесть болтов, соединяющих фланец с мембраной;
• снимается фланец, вытаскивается груша;
• емкость промывается и высушивается;
• устанавливается новая мембрана;
• монтируется фланец, который поджимается крепежными болтами;
• со стороны ниппеля закачивается внутрь емкости воздух с помощью автомобильного насоса до давления 1,5 атм.;
• подключается гидроаккумулятор гибкими шлангами к водопроводу;
• настраивается реле давление на включение и отключение насосного агрегата с учетом паспортного давления гидробака.

Такой ремонтный процесс может занять несколько часов. В сервисном центре это сделают за полчаса. Но так как процедуры несложные, их можно провести своими руками.

Как выбрать гидроаккумулятор

Прежде всего, надо определиться для какой системы планируется использовать гидроаккумулятор.

• Для прибора, который будет следить за подачей холодной воды, надо исходить из количества человек, проживающих в доме и по нормам расхода холодной и питьевой воды на одного человека приобрести подходящий гидроаккумулятор.
• Агрегат, подающий горячую воду, также приобретается после расчета расхода горячей воды на одного человека в сутки.
• Гидроаккумулятор, обеспечивающий бесперебойную работу отопительной системы, выбирается исходя из площади отапливаемых помещений. В зависимости от этого выбирается емкость гидробака.

Также необходимо учесть, что работа всего агрегата основана на использовании мембранной емкости, которая находится внутри гидробака.

Выбор гидроаккумулятора

Именно от ее живучести зависит срок службы всей системы. Для холодной воды лучше приобрести бак с мембраной из изобутированной резины, вода из которой безопасна для использования при приготовлении пищи.

Далее, делая выбор, нужно уделить внимание фланцу, который обеспечивает крепление системы подачи воды. Его качество влияет на срок работы гидроаккумулятора. Фланец гидроаккумулятора

Фланец гидроаккумулятора

Чем качественнее фланец, тем дольше будет работать гидроаккумулятор. Изготавливается из оцинкованной стали, нержавейки или композиционной пластмассы.

Расчет оптимального объема гидробака

ГОСТа по объему гидробака не существует. Каждый выбирает емкость для использования воды индивидуально. Исходить надо из двух параметров.

Размеры гидробака

1. Размер подсобного помещения, куда будет устанавливаться как минимум один гидробак. Для примера, размер бака на 100 литров – это бочка, стоящая вертикально, высотой около 850 мм, и диаметром 450 мм.
2. Далее нужно просчитать потребляемое количество воды каждым членом семьи (примерно). Также, учесть расход воды при стирке, мойке посуды и других хозяйственных нуждах. В любом случае, даже если при расчетах была допущена ошибка, всегда можно заменить бак с увеличением его емкости.
