Описание контрольной опрессовки газопроводов в многоквартирном доме

Алгоритм выполнения работ

Осмотр и контрольная опрессовка воздухом или инертным газом является обязательными мероприятиями для всех газопроводов.

Порядок выполнения работ по пневматическому испытанию трубопровода.

Производится отключение участка газопровода, подлежащего испытаниям и проверкам:

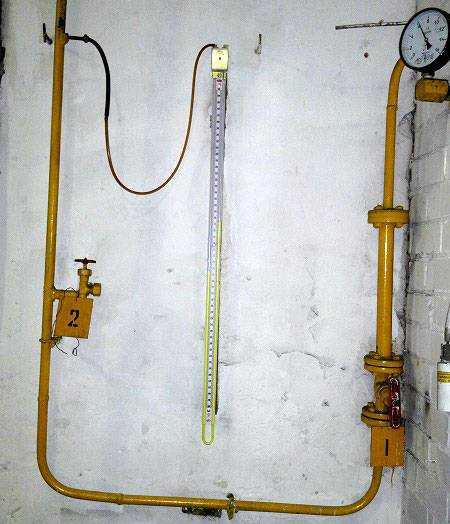

Пневматическое испытанию трубопровода

• перекрывается вентиль высокого давления;
• закручивается кран трубопровода низкого давления;
• устанавливаются соответствующие заглушки.

Для исключения возможного разрыва фланцевого соединения, монтируются шунтирующие перемычки.

Газ выпускается посредством прорезиненного рукава либо свечи, которая может устанавливаться на стояке собирателя конденсата, в место, где при возможности можно его безопасно утилизировать на расстояние не ближе чем 10 метров от точки выпуска газовой смеси.

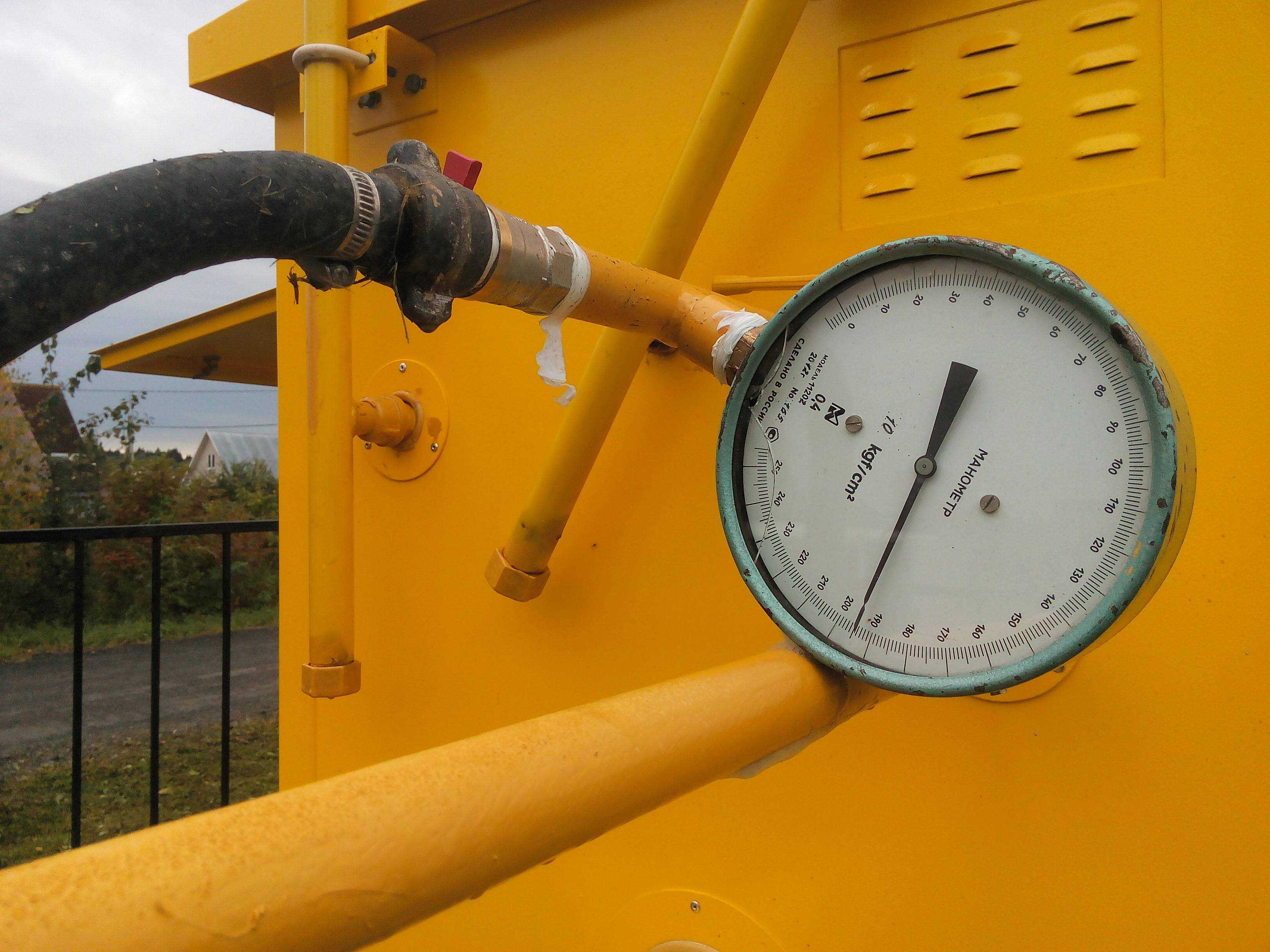

После продувки трубы, монтируются устройства для фиксации манометра и компрессорной станции. В случае когда участок трубы небольшой, применяется ручной насос. Производится контрольная проверка газопровода на герметичность. Необходимая величина давления воздуха обеспечивается с помощью продувочной трубы.

Как избежать опрессовки газопровода в квартире?

Опрессовка газопровода в квартире является серьезной проблемой, которая может вызвать серьезные последствия, вплоть до травм и пожара. Чтобы избежать подобных проблем, необходимо соблюдать ряд правил и рекомендаций.

1. Обращайтесь только к профессионалам: Работы по монтажу и обслуживанию газопровода должны выполняться только квалифицированными специалистами, имеющими соответствующую лицензию. Не пытайтесь самостоятельно проводить работы с газом, так как это может быть опасно.
2. Регулярное обслуживание: Каждые 2-3 года рекомендуется проводить техническое обслуживание газопровода специалистами. При этом они проверят его на прочность, герметичность и работоспособность.
3. Следуйте инструкциям: При использовании газовых приборов внимательно изучите инструкции по их эксплуатации. Соблюдайте все рекомендации производителя, особенно относящиеся к подключению и использованию газа.
4. Осмотр газопровода: Регулярно осматривайте газопроводы на предмет дефектов, повреждений или потенциальных утечек. Если вы заметили какие-либо проблемы, сразу же обратитесь к специалистам для их устранения.
5. Не храните горючие материалы рядом с газопроводом: Избегайте хранения легко воспламеняющихся веществ, таких как бензин, спирт, лаки и другие, рядом с газопроводом. Это снизит риск возникновения пожара.

Вышеуказанные меры помогут вам избежать опрессовки газопровода и минимизировать риск возникновения опасных ситуаций. Помните, что безопасность при работе с газом — это ваша и вашей семьи ответственность.

Алгоритм проведения работ

Проведение процедуры осмотра и контрольной опрессовки, выполняющейся воздухом или газом, являются обязательными для всех газопроводов.

Ход работ по опрессовке газопровода:

1. Отключение участка газопровода, на котором проводится исследование:

• закрываются вентиль высокого давления;
• завинчивается кран на газопроводе низкого давления;
• устанавливаются заглушки.

2. Установка шунтирующих перемычек, если имеется разрыв фланцевого соединения. 3. Газ стравливается с помощью резинотканевого рукава, или свечи, установленной на стояке сборщика конденсата, в максимально безопасное место и сжигается (при возможности). 4. После очищения газопровода от газа, устанавливается приспособление для крепежа манометра и компрессора. Если газопровод не очень длинный, можно использовать ручные насосы.

Контрольная проверка системы

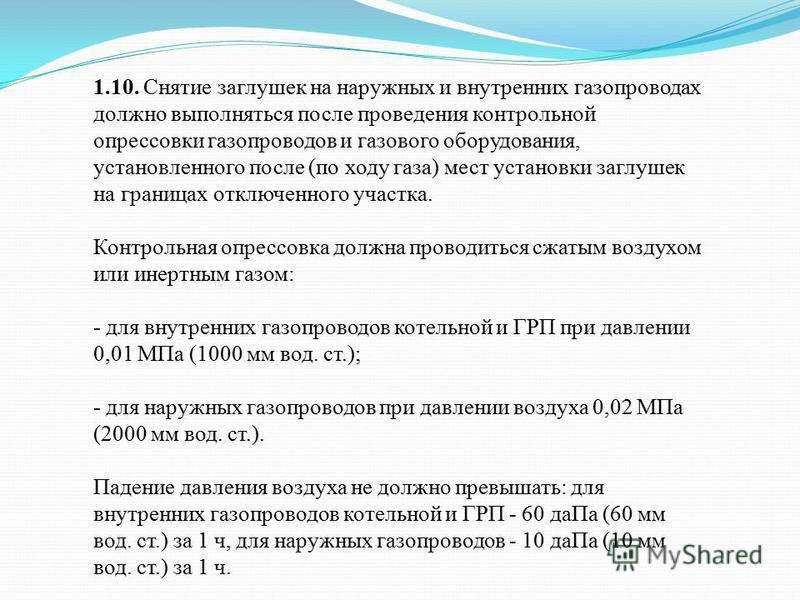

Требования к давлению газа (воздуха)при проведении контрольной опрессовки:

• При сдаче в эксплуатацию наружных газопроводов, имеющих различные параметры давления, контрольная опрессовка выполняется под давлением, 02 мПа. При этом крайний предел падения давления не должен превышать 10 даПа/ч.
• Показатель давления 0,01 мПа, необходим при проведении контрольной опрессовки внутренних газопроводных систем производственных предприятий. А также оборудования АГНКС (автомобильной газонаполнительной компрессорной станции), газонаполнительных пунктов и станций (ГНС, ГНП), газорегуляторных пунктов. Допустимо падение давления не более 60 даПа/ч.
• Внутренний газопровод и оборудование любого предприятия непроизводственного значения (жилые и общественные сооружения) подвергает контрольной опрессовки под давлением 500 даПа/ч. Падение давления имеет значение не более 20 даПа / 5 мин.
• Контрольная опрессовка под давлением 0,3 МПа в течение 1 ч проводится для резервуаров сжиженного газа. Испытание считается пройденным, если приборы не зафиксировали утечку газа и падение давления.

Требуемое значение давления воздуха устанавливается при помощи продувочного газопровода.

Необходимо проследить за тем, чтобы во время проведения этих работ все запорные устройства на подводе воздуха к газопроводу были закрыты. Потом производится установка заглушек на штуцерах подвода воздуха к системе газопровода.

Если во время проведения контрольной опрессовки давление в газопроводе не было стабильным, что считается отрицательным результатом проверки, необходимо выявить причину нарушений и устранить ее. После этого проводится повторная контрольная опрессовка системы.

Подача газа в газопровод будет запрещена при любом отрицательном результате проверки или нарушениях связанных с регламентом проведения процедуры.

После проведения опрессовки, результаты процедуры оформляются документально и фиксируются в нарядах допусках. До пуска газа в газопровод, в нем должно сохраняться давление воздуха.

Как выбрать профессионалов для опрессовки газопровода?

Опрессовка газопровода – это важная процедура, которая проверяет герметичность газовой системы и обеспечивает безопасность его эксплуатации

При выборе специалистов для проведения опрессовки газопровода следует обратить внимание на несколько критериев, которые помогут сделать правильный выбор

1. Опыт и квалификация: Первым и самым важным критерием является опыт и квалификация специалистов. Убедитесь, что выбранные вами профессионалы имеют достаточный опыт работы, имеют все необходимые сертификаты и лицензии. Это гарантирует, что опрессовка газопровода будет проведена профессионально и соответствующим образом.
2. Репутация и отзывы: Просмотрите отзывы и рейтинги специалистов. Хорошая репутация и положительные отзывы говорят о надежности и качестве их работы. Поискать рекомендации можно на специализированных сайтах, форумах или у родственников и друзей, которые уже проводили опрессовку газопровода.
3. Цена: Стоимость услуг по опрессовке газопровода также является важным фактором. Сравните цены разных специалистов, но не выбирайте самое дешевое предложение, так как низкая цена может говорить о некачественном выполнении работы.
4. Гарантия качества: Уточните, предоставляют ли специалисты гарантию на выполненную ими работу. Гарантия качества демонстрирует ответственность специалистов и позволяет вам быть уверенными в долгосрочной надежности вашего газопровода.
5. Оборудование и технология: Узнайте, какое оборудование используют специалисты и какая технология опрессовки газопровода у них применяется. Современное оборудование и инновационная технология позволяют провести опрессовку более точно и эффективно.

Соблюдение этих критериев поможет вам выбрать профессионалов, которые справятся с задачей опрессовки газопровода качественно и безопасно. Не стоит экономить на безопасности вашего жилья и здоровья своей семьи. Перед доверием работам проверьте всех потенциальных специалистов, чтобы быть уверенными в выборе.

Несколько значимых моментов

Давление воздуха в газовой системе должно сохраняться постоянным до момента подключения системы к магистральном газопроводу. Для опрессовки обычно используется воздух, но провести процедуру можно также с помощью инертного газа.

Если выполняется подключение газопровода на предприятии, процедура должна быть оформлена соответствующими документами, такими как акт приемки, приказ о назначении ответственного за процедуру лица, инструкция по эксплуатации сети и оборудования, инструкция по технике безопасности и т.п.

Газопровод, который подвергается опрессовке, в отдельных случаях считается целесообразным разбить на несколько участков, которые проверяют по отдельности. Для этого устанавливают специальные заглушки. Можно для этих же целей использовать линейную арматуру в сочетании с запорными устройствами.

Хотя порядок выполнения работ при опрессовке выглядит не слишком сложным, для выполнения всех необходимых процедур может понадобиться несколько дней

При этом необходимо соотнести тип выбранной арматуры и перепад давления, который для нее допустим. Если этот показатель оказался ниже, чем необходимо для испытаний, следует использовать заглушки. Сеть в зданиях жилого фонда, а также в административных помещениях, котельных, бытовках и на других подобных объектах проверяется по всей протяженности: от запорного устройства на входе сети здание до места подключения к оборудованию, для работы которого используется газ.

Для выполнения работ по испытанию на герметичность газопроводов оптимальной считается точность манометров 0,15, хотя допускается использование устройств с точностью 0,4-0,6. Если испытание нужно проводить при давлении менее 0,01 МПа, рекомендуется использовать жидкостные устройства V-образного типа.

Часть газопровода, расположенную под землей, следует опрессовывать после того, как конструкции уложены в траншею и заспаны. Если полная засыпка считается по каким-то причинам нецелесообразной, то следует укрыть трубы слоем грунта не менее 20 см. Сварные соединения стальных коммуникаций следует тщательно заизолировать.

Опрессовку газовых труб, расположенных под землей, выполняют только после того, как траншея будет полностью засыпана, или если слой грунта составляет хотя бы 20 см

Перед началом опрессовки нужно подождать, пока воздух, находящийся внутри конструкции под испытательным давлением, приобретет такую же температуру, что и окружающий грунт.

Если необходимо проверить герметичность сети, проложенной в футлярах через преграды различного происхождения, то это нужно сделать трижды: непосредственно после сварки коммуникаций, после его укладки в футляр и полной засыпки грунтом, а также после того, как этот отрезок будет подключен к общей газопроводной системе.

Если после неудачной опрессовки газопровода выполнялась сварка металлических труб, то все места таких соединений следует проверить на герметичность с помощью мыльной эмульсии

Иногда от последнего этапа можно отказаться, если нет возражений со стороны эксплуатационного предприятия. Если же переход был выполнен с помощью наклонно-направленного бурения, или если сварные швы под переходом отсутствуют, можно проводить опрессовку этого участка уже после подключения к основному газопроводу.

Таким же образом выполняют опрессовку, если для сварки полиэтиленовых труб на участке перехода использовалось высокоточное автоматическое оборудование или система закладных нагревателей.

Подготовительные работы

Опрессовку проводят при запуске нового оборудования или после ремонта Перед контрольной опрессовкой внутреннего газопровода выполняются определенные подготовительные работы:

• проверка схемы фактического размещения газового трубопровода и его соответствия с данными технической документации;
• выбор места установки всех заглушек, датчиков, измерителей и компрессора;
• сотрудники проходят дополнительный или повторный инструктаж по соблюдению ТБ и регламенту обследования.

Опрессовку газопровода и газа выполняют не только когда запускают в эксплуатацию систему в многоквартирном доме или на предприятии. Тест выполняют и при подключении нового оборудования, после ремонта и замены части труб.

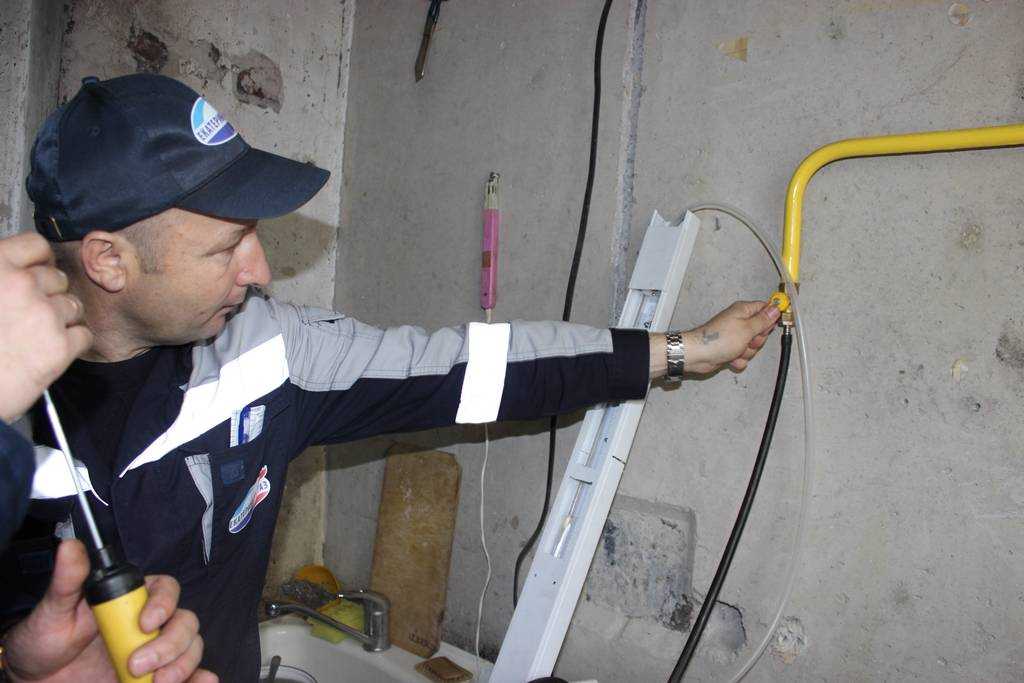

Техническая проверка газопровода операторами

Проверку газопровода выполняют с помощью специальных приборов, в строгом соответствии с производственной инструкцией. Добиться максимально точных результатов обследования и провести качественный ремонт, который ликвидирует возможность возникновения аварийной ситуации можно при нескольких погодных показателях: талый грунт, тепло и сухость.

Проверка герметичности соединяющих узлов

Обследование проводится бригадой, в состав которой входит как минимум три оператора: двое, идущие впереди, проверяют изоляционное покрытие, передают третьему о возможных местах нарушения герметичности.

В ходе обследования:

• трасса газопровода полностью подвергается тщательной проверке на герметичность;
• газовые трубки и колодцы газопровода проверяются на возможную загазованность;
• подвергаются тщательному осмотру колодцы имеющихся, в диапазоне 15 см от газопровода, подземных коммуникаций: подвальных помещений, коллекторов и шахт.

Обследование проводится по схеме трассы газопровода, которая должна быть у одного из операторов. Все выявленные неполадки, утечки устраняются немедленно, в аварийном порядке.

Следует помнить о том, что в целях обеспечения безопасности и повышения точности исследований, работы по обследованию газопровода расположенного вдоль транспортной магистрали ведутся во время минимальной интенсивности движения транспортного потока. На операторах должны быть специальные сигнальные жилеты.

При обнаружении дефектов и нарушений изоляционного слоя труб требуется техническое обследование этого места. Для проведения этой процедуры необходимо вырыть шурф. Также шурфы нужны в точках, где из-за большого количества индустриальных помех невозможно использовать приборы.

Также для выявления возможных нарушений герметичности газопровода бурят скважины, в которых для установления факта утечки и скопления газа используются специальные устройства. Необходимо помнить, что применение огня при исследовании устья скважины на момент присутствия в ней газа, возможно только на расстоянии не менее 3 метров от сооружений и зданий.

Более технологичным способом проверки системы газопровода на герметичность является его опрессовка.

Основные нормы и правила проведения газоопасных работ

Пневматическая опрессовка газопровода производиться согласно с регламентом, который предусмотрен в ГОСТ Р 54983 2012.

Контрольная опрессовка с помощью воздуха в присоединяемом участке трубы должна проводиться до того, как будет выполняться врезка его в действующий газопровод.

Правила проведения газоопасных работ

Контрольная проверка врезаемого участка трубы, как правило, совершается за счёт формирования избыточного давления воздуха, равного 100 кПа с удержанием его на протяжении 60 минут. Для контроля показателя давления должен применяться манометр с классом точности, не превышающим значения 0,6.

Показатель созданного избыточного давления в трубопроводе должен оставаться неизменным до окончания процедуры опрессовки и, сохраняться до подключения его к действующей распределительной коммуникации.

После того как были произведены работы по врезке участка трубы и оформлен акт сдачи объекта в эксплуатацию, через полгода должна проводиться повторная проверка на герметичность, согласно с требованиями свода правил СП 62.13330.2011.

Контроль герметичности газопровода

Только после получения удовлетворительного результата по описанным выше процедурам можно приступать к выполнению опрессовочных работ. Для этого систему подключают к специальному компрессору и заполняют трубы воздухом под давлением. Затем конструкция обследуется на предмет выявления недостатков.

Для выполнения опрессовочных работ в систему нагнетают воздух. Если необходимый уровень давления удерживается в течение определенного времени, результат проверки можно считать положительным

Если недостатки выявлены, их устраняют, если же система полностью герметична, её подключают к общей газовой магистрали. В процессе подготовки придётся снимать и устанавливать специальные заглушки, поворотные элементы могут быть заменены резьбовыми соединениями. В целом порядок проведения опрессовочных работ должен состоять из следующих операций:

1. Для отключения от магистрали участка, который будет подвергнут процедуре, нужно перекрыть вентиль высокого давления и кран сети низкого давления.
2. После этого вставляются заглушки.
3. При разрыве фланца используются шунтирующие перемычки.
4. Для стравливания имеющегося внутри системы газа необходимо использовать специальный рукав из прорезиненной ткани или выполнить эту операцию через свечу, которая обычно установлена на конденсатосборнике.
5. Газ сжигается, а если нет возможности сделать это безопасно, перемещается для безопасного хранения.
6. Теперь нужно установить переходники для присоединения манометров и компрессора.
7. Для опрессовки систем повышенной протяженности рекомендуется дополнительно использовать ручные насосы.

Обычно выполнение контрольной опрессовки производят под рабочим давлением 0,2 мПа. Рекомендуемый предел давления при этом составляет 10 даПа/ч. На некоторых производствах для опрессовки внутреннего газопровода рекомендуется использовать давление 0,1 мПа, а допустимый уровень падения показателя составляет 60 даПа/ч или менее.

Опрессовку газовых труб внутри дома производят по всей протяженности системы от вентиля на входе в дом, до подключения к потребителям газа, например, к котлу

На объектах непроизводственного назначения, в том числе и при обустройстве газопроводов в жилых помещениях, контрольную опрессовку выполняют под давлением 500 даПа/ч. Допустимое снижение давления в этих случаях составляет 20 даПа за пять минут. Резервуары, предназначенные для хранения сжиженного газа, опрессовывают при 0,3 МПа/ч.

Если давление внутри системы остается стабильным в течение контрольного времени, то результат опрессовки считается положительным. Если такая ситуация достигнута, то специалисты снимают шланги, соединяющие систему с воздуховодом. При этом необходимо проконтролировать состояние запорных коммуникаций, установленных на участке между воздуховодом и газопровода. После этого устанавливают заглушки на штуцерах.

Если же во время опрессовки достичь стабильных показателей давления в системе не удалось, результат процедуры считают отрицательным. В этом случае выполняют техническое обследование системы, чтобы выявить недостатки и устранить их. После этого процедуру повторяют, чтобы убедиться в качестве проведённых работ.

Только после того, как в системе установится стабильное давление, опрессовку можно считать завершенной. Если проверка состояния системы оказалась неудовлетворительной, разрешение на подключение к магистрали не будет выдано. Причиной для отказа во вводе газопровода в эксплуатацию могут стать и нарушения, допущенные в ходе проведения опрессовки.

После того, как опрессовка завершена, давление внутри конструкции снижают до уровня атмосферного. Затем устанавливают необходимую арматуру и оборудование, после чего нужно еще 10 минут продержать систему под рабочим давлением. Для проверки герметичности в местах разъемных соединений на этом этапе используют мыльную эмульсию.

Для устранения выявленных дефектов, в соответствии с правилами, нужно сначала снизить давление в системе до атмосферного. Если после неудачной опрессовки были выполнены сварочные работы, следует проверить их качество физическими методами.

После выполнения опрессовочных работ выдается соответствующий акт, на основании которого специалисты газового хозяйства выполняют подключение к магистральному газопроводу

Процедуру регистрируют в журнале с оперативной документацией. По окончании проверки и опрессовки итоги работ отражаются в акте приема. Этот документ следует хранить вместе с другой технической документацией, относящейся к газопроводу. Кроме того, результаты опрессовки заносятся в строительный паспорт.

Нормы и правила проведения опрессовки

Эксплуатационные нормы Контрольная опрессовка внутренних газопроводов регламентируется ГОСТом Р 54983 2012. Общие правила едины для тестирования любой части контура под высоким и низким давлением.

1. Опрессовка газового оборудования и трубопровода воздухом выполняется до того, как линию врезают в центральную магистраль.
2. Для проверки во врезаемый участок газопровода закачивают воздух под давлением в 100 кПа и удерживают не менее 60 минут. Измеряют давление в контуре с манометром. Класс точности прибора должен быть менее 0,6.
3. Если контур герметичен, показатель избыточного давления сохраняется до окончания опрессовки. Если же манометр фиксирует снижение напора – в трубе есть утечка. Согласно СП 62.13330.2011 повторно опрессовку делают спустя полгода после контрольной.

В многоквартирном доме

Опресовку начинают после внешнего осмотра системы в пределах квартиры Опрессовку внутридомового внутреннего газопровода выполняют после внешнего осмотра. После обслуживания газопровод проверяют на прочность. В контур закачивают воздух с давлением в 1 кгм/кв. см. Так проверяют трубопровод от выключателя на входе в дом или на лестничную площадку до кранов на отпусках к аппаратам. Сложный газопровод проверяют, разделив на отдельные участки.

Если в здании смонтированы газовые счетчики, при опрессовке их отключают, а участки соединяют перемычкой. Проверку начинают спустя 3 часа после подъема давления. Возможность утечки проверяют мыльным раствором. Если выявлены дефекты, комиссия их фиксирует.

Опрессовка газовых внутренних труб включает тест на плотность.

1. Газопровод наполняют воздухом под давлением в 400 мм вод ст. при работающих счетчиках и газовых аппаратах. Если счетчиков в контуре нет, воздух закачивают под давлением в 500 мм вод. ст. Система газоснабжения выдержала испытание, если в течение 5 минут снижение напора не превышает 20 мм вод. ст.
2. При подключении нового газового оборудования к уже действующему в многоквартирном здании газопроводу опрессовку осуществляют газом. Эмульсию наносят на все сорванные и резьбовые соединения, чтобы проверить их на герметичность.
3. Приборы автоматики проверяют только на плотность. Напор воздуха при опрессовке достигает 500 м вод. ст.

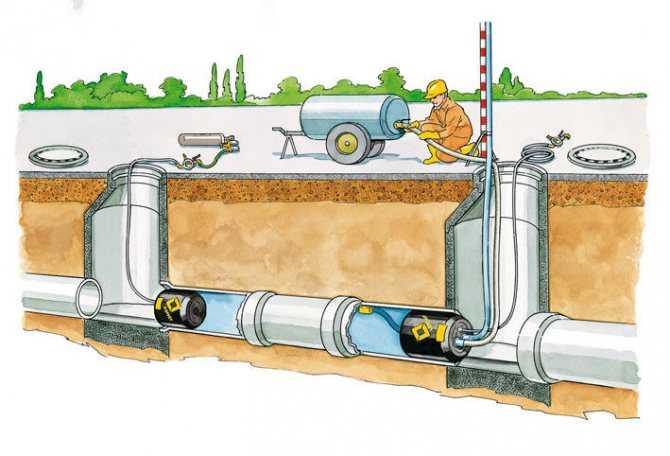

Подземный газопровод

Каждый участок линии подземного газопровода от заглушки до заглушки проверяют отдельно Опрессовка подземного газопровода выполняется после установки в траншеи и полной или частичной засыпки – не менее чем на 20 см. Каждый участок линии, от заглушки до заглушки, проверяется отдельно.

1. Испытания начинают с закачки воздуха под испытательным напором. Выдерживают время, требуемое для выравнивания температур.
2. Замеры выполняют манометрами с классом точности 0,4 или 0,6.
3. Участок стальных и полиэтиленовых газопроводов опрессовывают отдельно.
4. Опрессовку подземных наружных газопроводов, уложенных в футляры, осуществляют трижды. В первый раз сразу после сварки и до укладки. Затем после засыпки в траншее и, наконец, вместе со всем газопроводом.
5. Проверку многослойных труб выполняют в 2 этапа. Сначала испытывают на прочность, закачивая воздух на 10 минут с давлением в 0,1 МПа, а затем тестируют на герметичность под давлением в 0,015 МПа.

Испытание специальных технических устройств осуществляют по стандартам для линий с таким же давлением.

Внутренний газопровод низкого давления

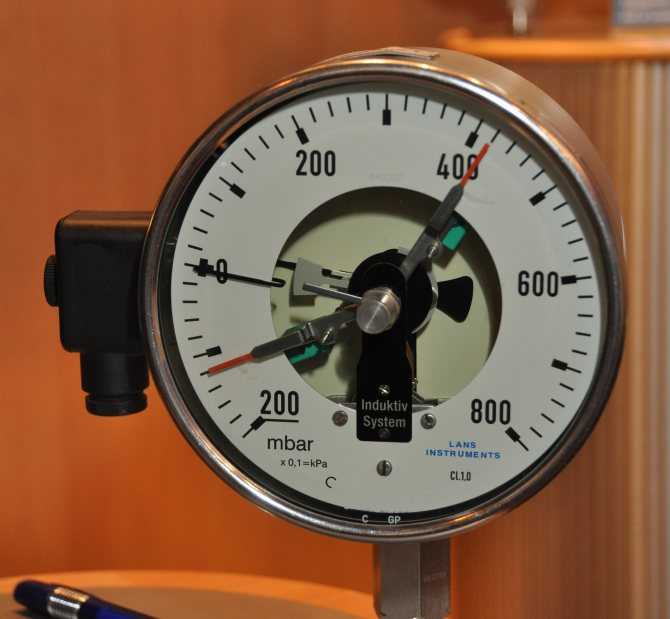

Мановакуумметр Опрессовку оборудования и внутреннего газопровода выполняют воздушной смесью под давлением в 1000 мм вод. ст. Обследуемый участок – от главного крана до отключателя перед горелками. Тестирование длится 1 час. За это время допускается снижение давления на 60 мм вод. ст.

Опрессовка в многоквартирном доме включает осмотр и проверку бытового оборудования.

1. К форсунке газовой плиты подключат мановакуумметр и любое приспособление с переменным объемом. С его помощью создают избыточное давление до 5 кПа.
2. Открывают кран проверяемой горелки и наполняют резервуар газом.
3. Закрывают кран на газовой трубе. Из емкости выдавливают газ, чтобы создать давление.
4. Кран горелки закрывают и проверяют мановакуумметром герметичность: за 5 минут давление может снизиться не более, чем на 0,3 кПа.
5. Если напор падает быстрее, есть утечка. Ее обнаруживают, нанеся мыльный раствор на стыки и резьбовые соединения. После того как утечка обнаружена, поворачивают вентиль на горелке, чтобы давление газа на ней упало. Затем зажигают одну из горелок, аккуратно выдавливают газ из емкости и отсоединяют манометр и приспособление.
