Магнитопровод стержневого типа
Для питания радиоэлектронных устройств обычно применяются трехфазные трансформаторы с общей магнитной системой через ярмо Я для трех фаз с тремя стержнями С, или трехстержневые трансформаторы. Каждая из обмоток трансформатора, как первичная, так и вторичная, может быть соединена: а) звездой; б) треугольником.
При соединении звездой концы обмоток образуют общую точку 0. При соединении треугольником начало первой фазной обмотки соединяется с концом третьей, начало второй — с концом первой и начало третьей — с концом второй. В первом случае все начала, а во втором общие точки обмоток присоединяются к сети.
Следует отметить, что понятия начала и конца обмоток условны, однако они необходимы для правильного соединения фазных обмоток. В трехфазных трансформаторах положительному направлению тока от начала к концу обмотки должно соответствовать определенное направление магнитного потока в стержнях; в стержневых трансформаторах это направление должно быть одинаковым.
Соединение обмоток: а — звездой; б — треугольником.
Начала фазных обмоток высокого напряжения (ВН) принято обозначать прописными (большими) буквами А, В и С, а концы их — буквами X, У и Z, причем для обмоток фазы используются буквы АХ, ВУ и CZ. Начала и концы обмоток низкого напряжения (НН) обозначаются соответственно строчными (малыми) буквами — а, в, с и х, у, г.
Наибольшее распространение имеют соединения обмоток по схеме «звезда» (Y) и «треугольник» (D), причем первичные и вторичные обмотки могут иметь как одинаковые, так и различные схемы. Если при соединении обмоток «звездой» нулевая точка выводится, то такое соединение называют «звезда c нулем» (Yо).
Соединение обмоток «звездой»
Самым простым и дешевым из них является соединение обеих обмоток трансформатора звездой (Y/Y), при котором каждая из обмоток и ее изоляция (при глухом заземлении нейтральной точки) должны быть рассчитаны только на фазное напряжение и линейный ток.
Соединение обмоток трансформатора звездой.
Так как число витков обмотки трансформатора прямо пропорционально напряжению, то, следовательно, соединение обмоток звездой требует в каждой из обмоток меньшего количества витков, но большего сечения проводников с изоляцией, рассчитанной лишь на фазное напряжение.
У трехфазного трансформатора соединяют обмотки звездой (Y/Y). Такое соединение широко применяют для трансформаторов небольшой и средней мощности (примерно до 1800 кВ-А). Соединение звездой является наиболее желательным для высокого напряжения, так как при нем изоляция обмоток рассчитывается лишь на фазное напряжение. Чем выше напряжение и меньше ток, тем относительно дороже обходится соединение обмоток треугольником.
Где применяют обмотку треугольником
Соединение обмоток треугольником конструктивно удобнее при больших токах. По этой причине соединение Y/D широко применяется для трансформаторов большой мощности в тех случаях, когда на стороне низшего напряжения не требуется нейтрального провода.
При трехфазной трансформации только отношение фазных напряжений U1ф/U2ф всегда приближенно равно отношению чисел витков первичной и вторичной обмоток w1/w2; что же касается линейных напряжений, то их отношение зависит от способа соединения обмоток трансформатора.
Соединение обмоток трансформатора треугольником.
При одинаковом способе соединения (Y/Y или D/D) отношение линейных напряжений также равно коэффициенту трансформации. Однако при различном способе соединения (Y/D или D/Y) отношение линейных напряжений меньше или больше этого коэффициента в √3 раз. Это дает возможность регулировать вторичное линейное напряжение трансформатора соответствующим изменением способа соединения его обмоток.
На значения рабочих характеристик трансформаторов влияют потери энергии при нагреве обмоток в совокупности с другими внешними и внутренними факторами, значительно усложняющими связь формы вторичного напряжения от аналогичных параметров первичной цепи.
Расположение магнитной цепи
Стержневые трехфазные трансформаторы подразделяются на трансформаторы с симметричной магнитной цепью и трансформаторы с несимметричной магнитной цепью. Расположение стержней в одной плоскости приводит к тому, что магнитное сопротивление для потока средней фазы меньше, нежели для потоков крайних фаз.
Действительно магнитные потоки крайних фаз проходят по несколько более длинным путям, чем поток средней фазы. Кроме того, поток крайних фаз, выйдя из своих стержней, проходит в одной половине ярма полностью, и только в другой половине (после ответвления в средний стержень) проходит его половина. Поток же средней фазы по выходе из вертикального стержня тотчас же разветвляется на две половины, и потому в обеих частях ярма проходит лишь половина потока средней фазы.
Таким образом потоки крайних фаз насыщают ярмо в большей степени, чем поток средней фазы, а потому магнитное сопротивление для потоков крайних фаз больше, чем для потока средней фазы.
Следствием неравенства магнитных сопротивлений для потоков разных фаз трехфазного трансформатора является неравенство токов холостой работы в отдельных фазах при одном и том же фазном напряжении. Однако при небольшой насыщенности железа ярма и хорошей сборке железа стержней это неравенство токов незначительно.
Так как конструкция трансформаторов с несимметричной магнитной цепью значительно проще, чем трансформатора с симметричной магнитной цепью, то первые трансформаторы и нашли себе преимущественное применение. Трансформаторы с симметричною магнитною цепью встречаются редко.
Будет интересно Масляные трансформаторы – что это такое, устройство и принцип работы
Основные виды устройства
Основную группу трехфазных трансформаторов составляют броневые трансформаторы. Броневой трехфазный трансформатор можно рассматривать как бы состоящим из трех однофазных броневых трансформаторов, приставленных один к другому своими ярмами. Он может быть разбит на три однофазных броневых трансформатора, магнитные потоки которых могут замыкаться каждый по своей магнитной цепи.
У стержневых трансформаторов обмотки почти целиком открыты и потому более доступны для осмотра и ремонта, а также и для охлаждающей среды. Есть ряд преимуществ и недостатков, по которым выбирают тип трансформатора.
Плюсы и минусы броневых трансформаторов перед стержневыми трансформаторами.
Устройства коммутируются по различным схемам соединения обмоток. Групповые трехфазные трансформаторы применяются при наличии очень больших мощностей, от 630кВА на каждую фазу.
Использование при таких условиях группового трансформатора целесообразно потому, что габариты и масса изделия существенно меньше аналогичного агрегата, работающего на общую мощность группы.
Тем более что при использовании одиночного трансформатора для обладания резервной мощностью приходится устанавливать еще один подобный прибор, а в групповом трансформаторе в качестве резервного можно задействовать один из трех однофазных.
Этим и обуславливается выбор групповых трансформаторов для озвученных целей, несмотря на то что они по сравнению с одиночными аналогами имеют меньший КПД, большие габариты и несколько дороже.
Назначение и строение трехфазного трансформатора
Определение 1 Трехфазный трансформатор – это статический аппарат, который предназначен для преобразования напряжения в процессе передачи электрического тока на значительные расстояния.
Основная функция трехфазного трансформатора заключается в передаче электрической энергии на большие расстояния. Электрическая энергия переменного тока вырабатывается на электростанциях. При ее передаче возникают потери на нагрев проводов. Для того, чтобы снизить их, напряжение увеличивают до значения, находящегося в диапазоне от 6 до 500 кВ. Значение увеличения напряжения зависит от расстояния до конечного потребителя и передаваемой мощности, состоящей из двух параметров:
Готовые работы на аналогичную тему
- Курсовая работа Трехфазный трансформатор 480 руб.
- Реферат Трехфазный трансформатор 250 руб.
- Контрольная работа Трехфазный трансформатор 220 руб.
Получить выполненную работу или консультацию специалиста по вашему учебному проекту Узнать стоимость
- Напряжение.
- Сила тока.
Среди характеристик, которые оказывают влияние на потери, связанных с нагревом проводов, основной является сила тока. Если уменьшать силу тока, то необходимо увеличивать напряжение, так как в этом случае значение мощности практически не будет меняться. При доставке напряжения потребителям, его снижают до нужного значения. Таким образом основная задача трехфазного трансформатора состоит в в увеличении напряжения до передачи электрической энергии и снижении после.
Элементы, из которых состоит трехфазный трансформатор, делятся на основные части и дополнительную аппаратуру. К основным частям относятся: выводы, вводы, магнитопровод, бак, а также обмотки высокого и низкого напряжения. К дополнительной аппаратуре относятся: выхлопная труба, пробивной предохранитель, расширительный бак, приборы контроля и сигнализации, выхлопная труба, изоляторы, заливное отверстие, охлаждающие трубы и т.п.
Магнитопровод предназначен для крепления всех составляющих. Вторая его функция состоит в создании направления движения основного магнитного потока. В зависимости от крепления обмоток к сердечнику, магнитопровод может быть трех видов: стержневой, броневой и бронестержневой. Очень важным элементом трехфазного трансформатора является масло, которое используется в устройствах средней и большой мощности. Его основные функции — увеличение изоляции и охлаждение обмоток. Пример схемы трансформатора изображен на рисунке ниже.
Требуется вычитка, рецензия учебной работы? Задай вопрос преподавателю и получи ответ через 15 минут! Задать вопрос

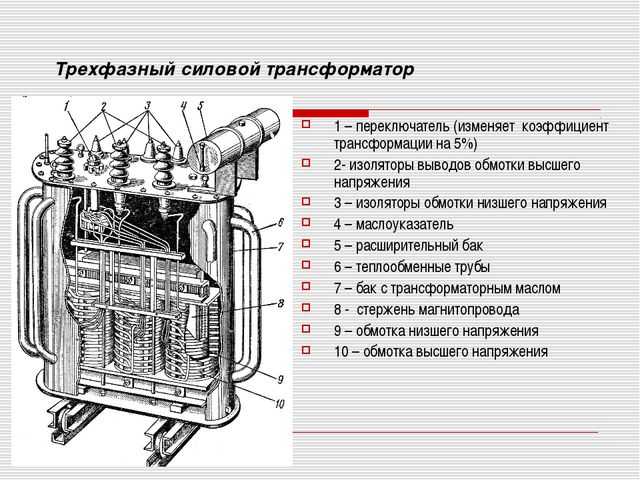

Рисунок 1. Схема трансформатора. Автор24 — интернет-биржа студенческих работ
1 — магнитопровод; 2,3 — обмотки высокого и низкого напряжения; 4 — бак с трансформаторным маслом; 5,6 — изоляторы; 7 — переключатель; 8 — охлаждающие трубы; 9 — расширительный бачок; 10 — измеритель уровня масла; 11 — заливное отверстие.
Определение и виды прибора
Трехфазный трансформатор — это статический аппарат с тремя парами обмоток. Прибор предназначен для преобразования напряжения при передаче мощности на значительные дистанции.
Классификация по количеству фаз:
- однофазные;
- трехфазные.
Однофазные трансформаторы имеют небольшую мощность. Основными областями их применения являются быт и проведение работ специального назначения (сварка, измерения, испытания).
Диапазон мощности трёхфазных трансформаторов варьируется в больших пределах. Поэтому и область их применения весьма разнообразна:
- для питания токоприёмников специального назначения;
- для присоединения измерительных приборов;
- для изменения значения напряжения при испытаниях;
- для увеличения или уменьшения напряжения при подключении освещения или силовой нагрузки.
Устройство трансформатора
Устройство трехфазного силового трансформатора По своему устройству трехфазные трансформаторы представляют сборную конструкцию, состоящую из следующих узлов:
- основание, изготавливаемое в виде прочного пластикового каркаса;
- магнитопровода, размещенные в каркасных секциях;
- набор первичных и вторичных катушек с проволочными обмотками;
- распределительная (распаечная) панель с контактными колодками;
- система охлаждения, необходимая для отвода тепла от рабочей зоны.
Каждое из известных исполнений таких устройств в том или ином виде содержит все обозначенные узлы. При этом они различаются способом соединения обмоток, а также типом используемого в них магнитопровода. Конструктивные особенности отдельных моделей отражаются на их рабочих характеристиках, в частности на величине потерь в магнитопроводе и коэффициенте полезного действия. Исключение составляет панель распайки отводов обмоток трансформатора, благодаря которой удается комбинировать группы подключений для получения нужной конфигурации.
Как увеличить передачу энергии
Увеличить передачу электроэнергии по контуру питающий провод-рельсы можно путем установки на подстанциях специальных повышающих автотрансформаторов, мощность которых соответствует нагрузке плеча питания подстанции, или специальным включением на подстанции двух стандартных трехфазных трансформаторов.
Группа соединения У/Д-1 у второго трансформатора получена одноименной двойной перемаркировкой выводов двух фаз первичной и тяговой обмоток стандартного трансформатора. Обозначение выводов вторичной обмотки по заводской маркировке показано на рисунке с индексом «Т».
С рельсами, как и в системе 25 кВ, соединен один и тот же вывод тяговой обмотки обоих трансформаторов (вывод ст по заводской маркировке). Соединение с рельсами вывода ст определяет, что наименее нагруженными у обоих трансформаторов будут обмотки на среднем стержне.
По аналогии с трехфазными трансформаторами в системе 25 кВ в случае присоединения провода к выводу ат имеем положительное напряжение этого провода относительно рельсов, а к выводу Ьт — отрицательное напряжение провода относительно рельсов.
Схема питания тяговой сети системы 2×25 кВ при последовательном соединении двух фаз трехфазных трансформаторов (а), векторные диаграммы напряжений первичных и вторичных обмоток (б).
Первый трансформатор присоединен выводом ат к контактной сети первой фидерной зоны, а выводом Ьт к контактной сети второй фидерной зоны.
Второй трансформатор имеет обратное присоединение: выводом ят он присоединен к питающему проводу второй фидерной зоны, а выводом Ьт — к питающему проводу первой фидерной зоны.
Последовательное включение двух вторичных обмоток трансформаторов с группами соединения обмоток У/Д-11 и У/Д-1 позволяет получить удвоенное напряжение двух фаз, питающих тяговую сеть по разные стороны от подстанции.
Будет интересно Необходимые условия для выполнения параллельной работы трансформаторов
Как и выше, у контактной сети и питающего провода, а указаны напряжения питающей линии, с которыми совпадают по фазе напряжения контактной сети и питающего провода. Последние сдвинуты на 180°. Поэтому под рисунком показано положение только напряжений контактная сеть—рельсы. Оно не отличается от положения этих векторов в системе 25 кВ, если в системе 2×25 кВ трансформатор, подключенный к контактной сети, присоединен к тем же фазам питающей линии, что и в системе 25 кВ.
Схемы соединений обмоток треугольник и звезда для чайников.
Наиболее распространенный вопрос у начинающих изучения устройства трансформаторов или иных электротехнических устройств это «Что такое звезда и треугольник?». Чем же они отличаются и как устроены, попробуем разъяснить в нашей статье.
Рассмотрим схемы соединений обмоток на примере трехфазного трансформатора. В своем строении он имеет магнитопровод, состоящий из трёх стержней. На каждом стержне есть две обмотки – первичная и вторичная. На первичную подается высокое напряжения, а со вторичной снимается низкое напряжение и идет к потребителю. В условном обозначении схема соединений обозначается дробью (например, Y⁄∆ или Y/D или У/Д), значение числителя – соединение обмотки высшего напряжения (ВН), а значение знаменателя – низшего напряжения (НН).
Каждый стержень имеет как первичную обмотку так и вторичную (три первичных и три вторичных обмотки). У каждой обмотки есть начало и конец. Обмотки можно соединить между собой способом звезда или треугольник. Для наглядности обозначим вышеперечисленное схематически (рис. 1)

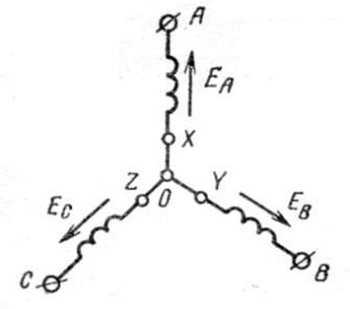

При соединении звездой, концы обмоток соединяются вместе, а из начал идут три фазы к потребителю. Из вывода соединений концов обмоток, выводят нейтральный провод N (он же нулевой). В итоге получается четырёх — проводная, трёхфазная система, которая часто встречается вдоль линий воздушных электропередач.(рис. 2)
Преимущества такой схемы соединения в том, что мы можем получить 2 вида напряжения: фазное (фаза+нейтраль) и линейное. В таком соединении линейное напряжение больше фазного в √3 раз. Зная, что фазное напряжение дает нам 220В, то умножив его на √3 = 1,73, получим примерно 380В – напряжение линейное. Но что касается электрического тока, то в этом случае фазный ток равен линейному, т.к. что линейный, что фазный токи одинаково выходят из обмотки, и другого пути у него нет. Так же стоит отметить что только в соединении звезда имеется нейтральный провод, который является «уравнителем» нагрузки, чтобы напряжение не менялось и не скакало.
Рассмотрим теперь соединение обмоток треугольником. Если мы конец фазы А, соединим с началом фазы В, конец фазы В соединим с началом фазы С, а конец фазы С соединим с началом фазы А, то получим схему соединения обмотки треугольником. Т.е. в этой схеме обмотки соединены последовательно. (рис. 3)
В основном такая схема соединения применяется для симметричной нагрузки, где по фазам нагрузка не изменяется. В таком соединении фазное напряжение равно линейному, а вот электрический ток, наоборот, в такой схеме разный. Ток линейный больше фазного тока в √3 раз. Соединение обмотки треугольником обеспечивает баланс ампер-виток для тока нулевой
последовательности. Простыми словами, схема соединения треугольником обеспечивает сбалансированное напряжение.
Подведем итоги. Для базового определения схем соединения обмоток силовых трансформаторов, необходимо понимать, что разница между этими соединениями состоит в том, что в звезде все три обмотки соединены вместе одним концом каждой из обмоток в одной (нейтральной) точке, а в треугольнике обмотки соединены последовательно. Соединение звезда позволяет нам создавать два вида напряжения: линейное (380В) и фазное (220В), а в треугольнике только 380В.
Выбор схемы соединения обмоток зависит от ряда причин:
- Схемы питания трансформатора
- Мощности трансформатора
- Уровня напряжения
- Асимметрии нагрузки
- Экономических соображений
Так например, для сетей с напряжением 35 кВ и более выгодно соединить обмотку трансформатора схемой звезда, заземлив нулевую точку. В данном случае получится, что напряжение выводов трансформатора и проводов линии передачи относительно земли будет всегда в √3 раз меньше линейного, что приведёт к снижению стоимости изоляции.
На практике чаще всего встречаются следующие группы соединений: Y/Y, D/Y, Y/D.
Группа соединений обмоток Y/Y (звезда/звезда) чаще всего применяется в трансформаторах небольшой мощности, питающих симметричные трёхфазные электроприборы/электроприемники. Так же иногда применяется в схемах большой мощности, когда требуется заземление нейтральной точки.
Группа соединения обмоток D/Y (треугольник/звезда) применяется, в основном в понижающих трансформаторах больших мощностей. Чаще всего трансформаторы с таким соединением работают в составе систем питания токораспределительных сетей низкого напряжения. Как правило, нейтральная точка звезды заземляется, для использования как линейного, так и фазного напряжений.
Группа соединений обмоток Y/D (звезда/треугольник) используется, в основном, в главных трансформаторах больших силовых станций и подстанций, не служащих для распределения.
Функции
В идеальной ситуации ноль должен выполнять функции проводника, обеспечивая замыкание электрической цепи. Но фактически нередко напряжение по фазам значительно отличается.
Также читайте: Переключение без возбуждения — ПБВ трансформатора
При возрастании мощности в одной из фаз происходит снижение силы тока и смещение нуля, с образованием напряжения смещения. Данная характеристика прямо пропорциональна разнице фазного напряжения. В результате отдельным потребителям подаётся напряжение с повышенным, а другим – с пониженным вольтажом.
Назначение нулевого провода состоит в выравнивании напряжения между фазами, чтобы потребителям подавался ток со стандартными характеристиками.
Если для одной фазы вольтаж возрастает, избыток через ноль на подстанции переходит на другую фазу, выравнивая показатели.
Детальный принцип работы 3- фазного трансформатора
Трехфазный ток можно трансформировать тремя совершенно отдельными однофазными трансформаторами. В этом случае обмотки всех трех фаз магнитно не связаны друг с другом: каждая фаза имеет свою магнитную цепь. Но тот же трехфазный ток можно трансформировать и одним трехфазным трансформатором, у которого обмотки всех трех фаз магнитно связаны между собою, так как имеют общую магнитную цепь.
Чтобы уяснить себе принцип действия и устройства трехфазного трансформатора, представим себе три однофазных трансформатора, приставленных один к другому так, что три стержня их образуют один общий центральный стержень (рис. 1). На каждом из остальных трех стержней наложены первичные и вторичные обмотки (на рис. 1 вторичные обмотки не изображены).
Предположим, что первичные катушки всех стержней трансформатора совершенно одинаковы и намотаны в одном направлении (на рис. 1 первичные катушки намотаны по часовой стрелке, если смотреть на них сверху). Соединим все верхние концы катушек в нейтраль О, а нижние концы катушек подведем к трем зажимам трехфазной сети.
Токи в катушках трансформатора создадут переменные во времени магнитные потоки, которые будут замыкаться каждый в своей магнитной цепи. В центральном составном стержне магнитные потоки сложатся и в сумме дадут ноль, ибо эти потоки создаются симметричными трехфазными токами, относительно которых мы знаем, что сумма мгновенных значений их равна нулю в любой момент времени.
Например, если бы в катушке АХ ток I, был наибольший и проходил в указанном на рис. 1 направлении, то магнитный поток был бы равен наибольшему своему значению Ф и был направлен в центральном составном стержне сверху вниз. В двух других катушках BY и CZтоки I2 и I3 в тот же момент времени равны половине наибольшего тока и имеют обратное направление по отношению к току в катушке АХ (таково свойство трехфазных токов). По этой причине в стержнях катушек BY и CZ магнитные по токи будут равны половине наибольшего потока и в центральном составном стержне будут иметь обратное направление по отношению к потоку катушки АХ. Сумма потоков в рассматриваемый момент равна нулю. То же самое имеет место и для любого другого момента.
Отсутствие потока в центральном стержне не означает отсутствия потоков в остальных стержнях. Если бы мы уничтожили центральный стержень, а верхние и нижние ярма соединили в общие ярма (см. рис. 2), то поток катушки АХ нашел бы себе путь через сердечники катушек BY и CZ, причем магнитодвижущие силы этих катушек сложились бы с магнитодвижущей силой катушки АХ. В таком случае мы получили бы трехфазный трансформатор с общей магнитною цепью всех трех фаз.
Так как токи в катушках смещены по фазе на 1/3 периода, то и создаваемые ими магнитные потоки также смещены во времени на 1/3 периода, т. е. наибольшие значения магнитных потоков в стержнях катушек следуют друг за другом через 1/3 периода.
Следствием сдвига по фазе магнитных потоков в сердечниках на 1/3 периода является такой же сдвиг по фазе и электродвижущих сил, индуктируемых как в первичных, так и во вторичных катушках, наложенных на стержнях. Электродвижущие силы первичных катушек почти уравновешивают приложенное трехфазное напряжение. Электродвижущие силы вторичных катушек при правильном соединении концов катушек дают трехфазное вторичное напряжение, которое подается во вторичную цепь.
Как обозначаются начала первичной обмотки трехфазного трансформатора
Все начала первичных обмоток трехфазного трансформатора обозначают большими буквами: А, В, С; начала вторичных обмоток — малыми буквами: а, Ь, с. Концы обмоток обозначаются соответственно: X, У, Z и х, у, z. Зажим выведенной нулевой точки при соединении звездой обозначают буквой О.
Трансформаторы с «нулевой точкой» имеют выведенный конце под клемму обозначенный большой буквой О.
Аналогично обозначают концы обмоток низшего напряжения, но используют для этого строчные буквы х, у, z – это конец фазных обмоток, а, в, с их начало.
Немного из истории
Изобретение трансформаторов начиналось ещё в 1876 году великим русским учёным П.Н. Яблоковым. Его изделие не имело замкнутого сердечника, он появился позже – в 1884 году. И с появлением прибора учёные активно стали интересоваться переменным током.
Например, уже в 1889 году М.О. Доливо-Добровольским (русским электротехником) была предложена трёхфазная система переменного тока. Им был построен первый трёхфазный асинхронный двигатель и трансформатор. Через два года была представлена презентация трёхфазной высоковольтной линии протяженностью 175 км, где успешно повышалась и понижалась электроэнергия.
Чуть позже появились масляные агрегаты, так как масло не только оказалось хорошим изолятором, но и прекрасной охлаждающей средой.
