Что такое вентили для системы отопления и в чем их отличия: игольчатый, регулировочный, для радиатора

Монтажные работы

Как установить кран на батарею самостоятельно? Для этого потребуется сама запорная арматура, трубный ключ, пакля либо ФУМ лента, а в некоторых случаях смогут пригодиться плашка и «болгарка».

Установка крана на батарею отопления осуществляется так:

1. Перекрываем воду в системе.
2. Выбираем запорную арматуру подходящего диаметра.
3. В случае если сборка трубопровода лишь начинается и резьба на концах труб перед радиатором нарезана, как и на патрубке самой батареи, то сходу переходим к её обмотке паклей либо лентой ФУМ. Это нужно делать , пока кран не начнёт накручиваться с большим трудом.

1. В случае если же осуществляется замена кранов на батареях отопления либо монтаж на «голую» трубу, то задача мало усложняется:

• Старое изделие откручиваем посредством трубного ключа и контролируем состояние резьбового соединения, поскольку оно больше всего подвержено коррозии. В случае если его состояние неудовлетворительное, то отрезаем его «болгаркой», в противном случае позже не задавайте вопросы себя: «Кто виноват в случае если сорвало кран на батарее?». Кроме этого поступаем и в том случае, в то время, когда сам кран приржавел так, что не поддаётся откручиванию.
• Делаем новую резьбу плашкой для труб.

По окончании чего совершаем герметизацию, как это обрисовано выше.

1. Накручиваем кран в соответствие со стрелкой на корпусе, которая показывает направление движения теплоносителя. Доводим его положение посредством разводного ключа до упора.
2. Контролируем, не мешает ли что-либо полному повороту рукояти.
3. Включаем систему и тестируем запорную арматуру.

В случае если внезапно потек кран на батарее, то:

1. Для начала подтянуть резьбу.
2. При отсутствии устранения течи опять отключаем отопление и откручиваем изделие. Новая деталь сойдёт легко и её точно не нужно будет обрезать.
3. Перематываем ФУМ ленту. Как раз перематываем, поскольку старое уплотнение свою герметичность по окончании снятия крана с резьбы уже утратило.
4. Накручиваем опять до упора, применяя для этого трубный ключ.

Виды и конструкции

Вентили этого типа различаются по нескольким параметром. По предназначению выделяют три вида устройств:

Запорный

Запорный вентиль служит для полного перекрытия потока.

Отличается повышенной устойчивостью к высоким температурам и давлению, но недолгим сроком службы. Используются на крупных магистральных трубопроводах.

Регулирующий

Регулирующий кран применяют в случае необходимости изменить напор воды, давление газа или пара, объем жидкости. Область применения — трубопроводы небольшого диаметра.

Балансировочный

Предназначены для перенаправления потоков жидкостей из одной трубы в другую, тем самым регулируя гидравлическое давление. С помощью балансировочного крана сохраняются нужные пропорции давления, скорости потоков жидкости, ее объема и температуры.

Классификация кранов по конструктивным особенностям:

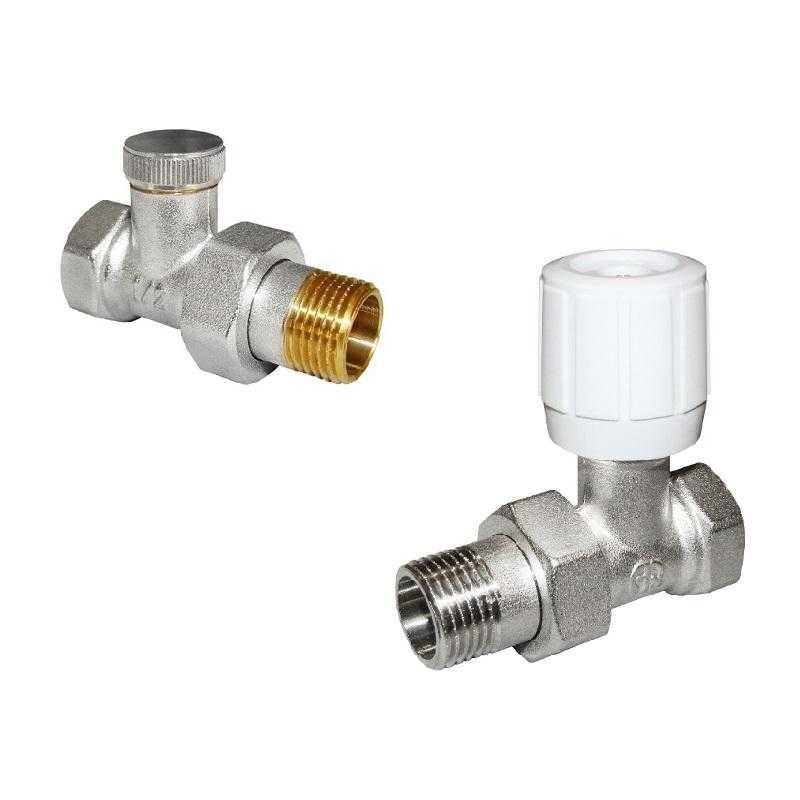

Проходной

Устанавливаются на трубопроводы в местах прямого соединения труб. В таких элементах часто застаивается вода и периодически их нужно прочищать. Этот вид вентиля имеет определенные параметры: диаметр — от 6 мм до 25 мм, материал корпуса – сталь. Подходят для жидких и газообразных сред.

Рабочая температура — до 310С.

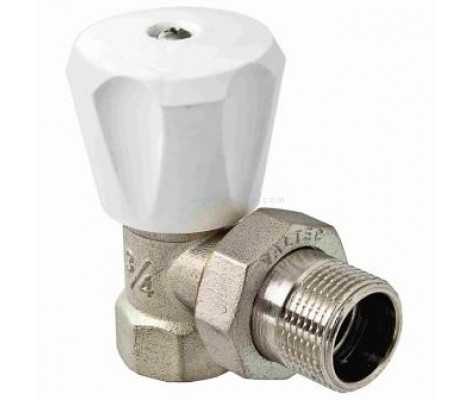

Угловой

Присоединяется в соединениях труб, расположенных друг к другу под углом в месте поворота. Предназначены для систем с различной внутренней средой. Рабочее давление – до 300Бар, температура – до 630С.

Прямоточный

Обычно применяются в нефтепроводах. В быту распространения не получили из-за больших размеров.

По способу герметизации:

Сальниковые

В сальниковом варианте крана уплотнитель препятствует выходу рабочей среды наружу. При этом положение штока не играет роли.

Сильфонные

Сильфонные вентили — более современные. Здесь в качестве герметизирующей среды выступает вакуум. Такой вид кранов боле надежен, утечки происходят реже.

Регулятор давления

Работа батарей и насоса нарушается в следствии высокого либо низкого уровня давления. Избежать данного негативного фактора поможет правильный контроль в системе отопления. Давление в системе играет значительную роль, оно обеспечивает гарантию попадания воды в трубы и радиаторы. Потери тепла сократятся, если давление будет стандартным и поддерживаться. Здесь приходят на помощь регуляторы давления воды. Их миссия, прежде всего, охранять систему от слишком большого давления. Принцип работы этого устройства основан на том, что клапан системы отопления, находящийся в регуляторе, работает как выравниватель усилий. От типа давления регуляторы классифицируются на: статистические, динамические. Выбирать регулятор давления необходимо основываясь на пропускную способность. Это способность пропускать нужный объем теплоносителя, при наличии необходимого постоянного перепада давлений.

Предназначение. Характеристика

С помощью кранов обеспечивается эффективная работа водопроводов. Система отопления не может работать без этих устройств, а в некоторых ситуациях ее использование без них становится просто опасным.

Когда стояк дает течь, именно запорная арматура перекрывает воду, что дает возможность сделать ремонт и при этом не останавливать всю систему

Важной функцией также будет управление теплоотдачей батареи

Минимальный набор для нормального функционирования обычной системы отопления состоит из нескольких видов запорной и регулирующей арматуры. При соединении к радиатору монтируются запорные шаровые краны на трубы подачи, на отвод и на байпас. На подачу устанавливается механизм для регулировки напора теплоносителя. Сам радиатор должен быть оснащен краном Маевского. чтобы стравливать воздух. Как видим, количество таких изделий существенное и это отнюдь не избыточный вариант.

Вся вместе указанная система позволяет:

• отключать радиатор без перекрытия всего контура для ремонта, замены, обслуживания;
• направлять весь носитель тепла через отопитель при отключенном байпасе;
• управлять мощностью напора через радиатор для снижения или повышения температуры;
• спускать воду, стравливать воздух;
• осуществлять защиту системы от гидравлических ударов, поломок;
• регулировать эффективность и уровень теплоснабжения, что экономит расходы на отопление.

Требования

Критериями видового разнообразия кранов, размещаемых на радиаторах отопления, являются: конструкция, принцип действия и материал

Важно знать, что механизмы такого типа разделяются на запорную и регулирующую арматуру. Какие лучше краны ставить? Нужно учитывать, что они имеют достаточно сложное устройство и должны отвечать ряду требований, чтобы функционировать в непростых условиях

• температура теплоносителя до 200°С;
• должны выдерживать давление в 16–40 Бар;
• высокая коррозионная стойкость;
• стойкость к механическим нагрузкам.

Для систем отопления такие механизмы изготавливаются более устойчивыми. Обычные краны и вентили для холодной воды нельзя ставить в отопительных батареях.

У каждого подключения свои особенности: есть обычные и угловые (для нижнего соединения) краны. Такое разделение позволяет максимально оптимизировать распределения труб при монтаже системы отопления. Особенности конструкции вентилей позволяют спрятать трубы за декором, в стяжке, смонтировать радиаторы в небольшом пространстве под оконным проемом.

В быту применяют обобщающее название – «краны». Но с технической точки зрения правильно различать:

В отопительных системах также используются терморегуляторы, в радиаторах не рекомендуют использовать заслонки или задвижки – они быстро становятся неработоспособными. Если нужна запорная арматура, то лучшими для этого будут шаровые краны. Они имеют только два положения — закрыто/открыто. Для управления напором вручную предназначены вентили с конусом. Также есть механизмы для автоматической регулировки — это терморегуляторы с клапанами или конусами.

Принцип действия и из чего состоит

От количества игольчатых кранов зависит настройка потока газа или воды, чем больше кранов, тем тоньше будет настройка потока. Особая коническая форма игольчатых вентилей рабочей части штока отличает от обычных кранов, такая форма делает кран похожим на иглу. Благодаря такой конструкции игольчатые краны не имеют задир на кольцах уплотнения, когда происходит увеличение давления.

Большинство производителей вообще стали изготавливать краны без уплотнительных колец.

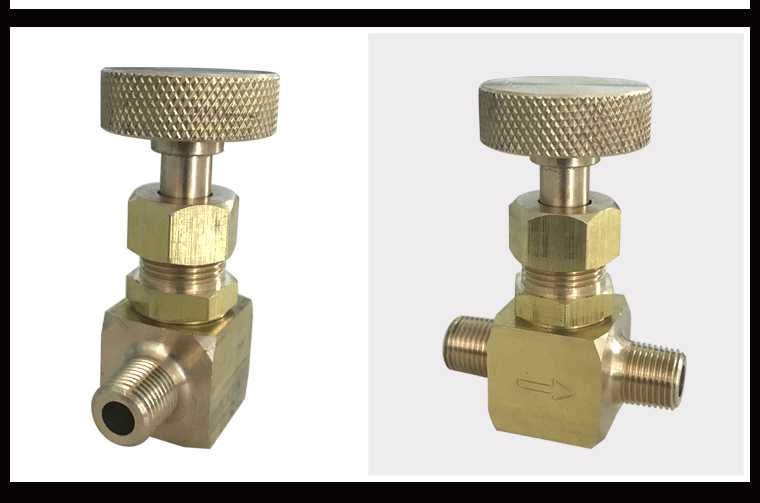

Виды игольчатых кранов

Игольчатые краны производят нескольких видов, их различие заключается в конструкции, характеристикам, и по области использования.

Игольчатые краны классифицируют по функционалу и конструкции по виду запорной детали и по герметизации.

И так существуют следующие виды игольчатых кранов:

1. Запорный. Этот вид способен выдержать большую температуру и давление. Прост в монтаже. В основном используется в промышленности. Но у данного вида крана существует существенный недостаток и это накопление остатков жидкости. Из-за этого происходит коррозия металла. 2. Регулирующий игольчатый клапан. Обладает диаметром 20мм. Он изготовлен из стали. Данный кран устанавливают на отрезках трубопровода, там, где идет поток воды, жидкости, которая имеет в своем составе нефть или пар.
2. Игольчатый балансировочный клапан. Имеет небольшим сопротивлением. Он изготовлен из латуни. Предназначен для трубопровода, в котором идёт поток воды.

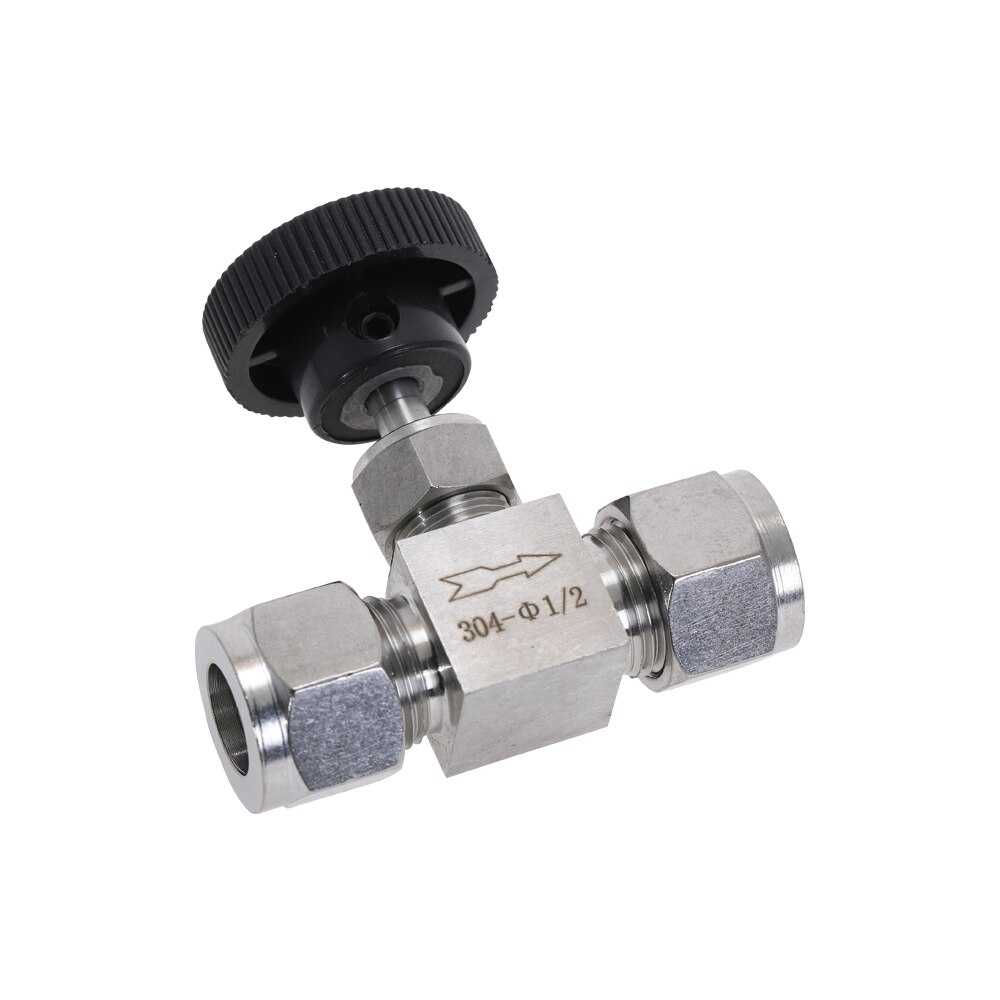

3. Игольчатый кран проходной. Этот кран имеет диаметр от шести миллиметров до 25 миллиметров. Корпус проходного игольчатого крана состоит из стали и устанавливают его на трубопровод, в котором идет поток газообразной или жидкой среды. Выдерживает температуру до трёхсот десяти градусов. Проходной игольчатый кран имеет вес примерно полкилограмма.

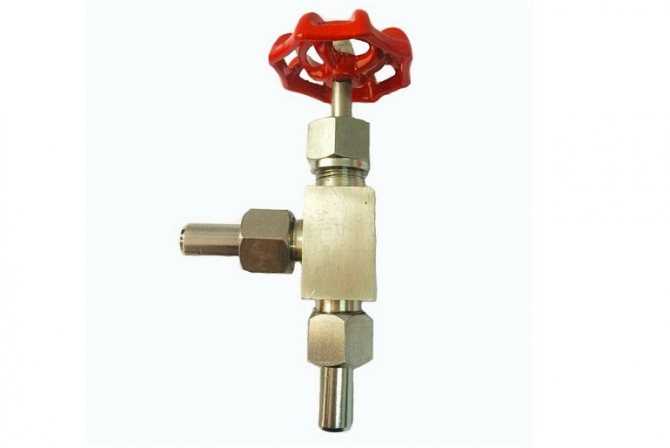

4. Игольчатый кран угловой. Этот игольчатый кран используют для воды. Способен выдерживать давление до 300 бар и температуру до 630 градусов. Игольчатый кран угловой имеет диаметр 8мм. Игольчатый кран изготавливают из стали и других подобных материалов.
5. Игольчатый кран прямоточный. Чаще всего его применяют в нефтепромышленности. Изготавливают кран из стали. Прямоточные игольчатые краны устанавливают на трубопроводы для переработки нефтепродуктов. Если прямоточный кран сломался, то его при необходимости можно заменить. При необходимости прямоточный кран можно просто заменить на другой.
6. Тарельчатый кран. Этот кран используют для подачи газообразных смесей.
7. Игольчатый кран сальниковый. Способен выдерживать температуру до шестидесяти градусов, а давление до 340 бар. Этот вид крана изготовлен из стали. Сальниковый кран можно используют в химической промышленности.
8. Сильфонный или вакуумный игольчатый кран. Данный кран невозможно заменить и по этой причине конструкция является не разборной.

Свойства

Вышеперечисленные краны и вентили используют для различного вида трубопроводов и для регулировки расхода жидкостей, газообразной среды, воды, а также химических и пищевых сред. Игольчатые краны и вентили устанавливают на специальных аналитических приборах и технологическом оборудовании. Также такие краны используют в инженерных коммуникациях и трубопроводах в кондиционерах на транспорте. Игольчатые краны монтируют на вспомогательных трубопроводах, давление в которых не больше 10мПа.

Разновидности прибора

Краны для металлопластика

Казалось бы, нет ничего сложного в том, чтобы пойти и выбрать качественный кран для батареи. Но не все так просто, как кажется на первый взгляд. Ведь в сантехническом магазине покупателю предложат сразу несколько разновидностей запорного механизма. Какая из них лучше? Ответить однозначно на этот вопрос сложно. А все потому, что у каждого устройства свое назначение и своя сфера использования.

Например, фланцевые шаровые краны имеют одну отличительную особенность. Она заключается в том, что вентиль можно использовать только в одном положении. Он может быть полностью открыт или закрыт. Поэтому такой клапан не сможет обеспечить среднюю проходимость теплоносителя. Ведь половинчатая регулировка невозможна.

Из-за этого фланцевые запорные механизмы устанавливаются только на трубопроводах. Для радиаторов они не подходят. Зато их конструкция хорошо справляется с нагрузкой, связанной с высоким давлением внутри трубопровода. Поэтому фланцевые краны долговечны, надежны в использовании и очень прочны.

Для радиаторов необходимо приобретать муфтовые шаровые краны. Эти запорные механизмы называются так потому, что имеют по краям резьбу. Она обеспечивает надежную фиксацию клапана на батарее. Но муфтовый вентиль можно использовать и при сборке водопроводящих магистралей, и при монтаже газопроводов.

Муфтовые краны представлены в большом ассортименте. Они отличаются друг от друга тем, что способны пропускать через свой механизм жидкость определенной плотности. И при покупке модели необходимо учитывать это обстоятельство. Как правило, все технические характеристики четко прописаны в паспорте изделия.

Запорно-регулирующая арматура

Разновидность трубопроводной арматуры для систем отопления служит для выполнения регулировки параметров рабочей среды. В зависимости от ситуации используются различные типы управления. Но принцип работы всегда заключается в изменении расхода проходимого теплоносителя, перекрытия или распределении объёмов.

Трёхходовой клапан

Один из типов, работающий за счёт регулирования потоков теплоносителя в отопительных системах. Основной задачей его является изменение направления, смешивание или разделение рабочего потока, требуемых в определённых ситуациях. Оснащён тремя отверстиями с индивидуальным назначением. Работа базируется на основе попадания рабочего потока и регулировке направления специальным затвором, установленным внутри изделия.

Балансировочный вентиль

Служит для регулировки проходимого сечения для пропуска жидкого теплоносителя в заданном количестве. Расход не будет неизменным. Его уровень зависит от разницы в перепадах давления. Балансировочным арматурным клапаном называется из-за количественного соотношения между двумя параметрами расхода жидкости, предназначенной для обогрева помещения. Как правило, не используется в системах отопления, в которых малый расход теплоносителя. В основном, применяется, когда есть смысл в создании сопротивления на контурах для уравнивания потоков. Позволяет получить регулярный равномерный расход теплоносителя, не зависящий от перепадов в мощностях насосных агрегатов. Другими словами, исключает возможность превышения перепадов давления.

Смесительный модуль

Служит для расширения системы отопления. Позволяет правильно управлять насосом отопительного контура. Расширяет применение автоматики и управления прямыми контурами, контурами со смешением, буферными накопителями энергии.

Чтобы обустроить систему отопления правильным образом, следует ознакомиться с функционалом арматуры отопления и понять её общую задачу – осуществление регулировки потоков жидкого теплоносителя для исключения расхода и контроля комфортного температурного режима. При помощи этих простых и удобных компонентов, пользователь сможет настроить систему отопления так, как ему удобно. Каждый представленный тип отвечает за те или иные функции, без которых не обойтись.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Преимущества и недостатки

Принимая решение об использовании того или иного элемента запорной арматуры, необходимо знать его основные плюсы и минусы.

Преимущества игольчатого крана:

• Плавный контроль потока жидкости или газа;
• Простота устройства;
• Ремонтопригодность;
• В случае полного перекрывания потока жидкости- полная герметичность;
• Удобство монтажа;
• Для вентиля, изготовленного из нержавейки — высокая коррозионная стойкость;
• Длительный срок службы.

Недостатки детали:

• Невозможность использования в загрязненных и вязких жидких средах;
• Большая строительная длина;
• Высокое гидравлическое сопротивление;
• Подача рабочей среды только в одном направлении.

Следует понимать, что игольчатый плунжер не устраняет возможность протечки, это элемент не запорной, а именно регулирующей арматуры.

Разновидности запорно-регулирующей арматуры:

• Шаровые краны (латунь).
• Шаровые краны (полипропилен).
• Регулировочные вентили ручные.
• Воздушные краны (кран Маевского).
• Термостатические клапаны (с термоголовкой или без).

Гораздо более эффективным и гибким решением для контроля температуры в помещении является, конечно, термостатические клапаны вкупе с термоголовкой. Эти устройства обеспечивают уже автоматическую регулировку температуры в зависимости от выставленных значений. Это, безусловно, более продвинутое и удобное решение для всех тех, кто не хочет идти на компромисс в вопросе обустройства своего жилища. Как видим, чтобы сделать отопление дома эффективным достаточно приложить минимум усилий.

Трехходовой кран для отопления

Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.

Простой пример: теплоноситель при движении по протяженной системе отопления в начале «пути» имеет более высокую температуру, что приводит к более интенсивному нагреву радиаторов, и, как следствие, перегреву помещений, для устранения которого используют трехходовой кран.

Крана трехходовый — принцип работы

Для этого к крану одновременно подключают горячую и холодную воду. Как правило, схема подключения в виде стрелок с указанием направления движения, располагается на самом кране. При этом горячая вода это теплоноситель, идущий от котла, называемый также подачей, а холодная вода это уже остывший теплоноситель, называемый также обраткой. При полностью открытом кране в него одновременно поступают подача и обратка и смешиваются. В результате температура воды на выходе из крана имеет некое усредненное значение.

Если кран полностью открыт, то к приборам отопления поступает теплоноситель, идущий напрямую от котла и обеспечивающий максимальный нагрев радиаторов. При закрытом кране, напротив, к приборам отопления поступает только обратка.

При не полностью открытом кране происходит смешивание обратки и подачи и получение теплоносителя с температурой усредненного значения.

Типы трехходовых кранов в системах отопления

В зависимости от конструктивных особенностей различают 2 вида трехходовых кранов: запорные и регулировочные. Принципиальной различия между ними нет: и тот и другой могут использоваться для полного перекрытия движения подачи и для регулирования температуры теплоносителя. Однако с помощью запорных кранов сделать это намного сложнее. Их конструкция в большей степени подходит для переключения движения потока воды из одной трубы в другую и не предусматривает плавного изменения потока. В большинстве случаев запорные краны оснащены шаровым механизмом.

Для регулирования применяют трехходовые краны, в конструкции которых имеется шток, управление движением которого может быть ручным или автоматическим.

От трехходового крана к трехходовому клапану

Трехходовой кран отопления позволяет вручную регулировать температуру теплоносителя в отопительных системах. Для автоматического регулирования предназначен трехходовой клапан отопления, в котором дополнительно установлено электромеханическое устройство, меняющее положение штока. Его подключают к термостату, с помощью которого выбирают нужный температурный режим в помещении.

Установка трехходовых клапанов в системе отопления позволяет эффективно управлять работой теплого пола, регулировать распределение тепла по комнатам и этажам, а также между отдельными строениями, если речь идет об отоплении нескольких отдельных объектов, например, теплицы и жилого дома.

В зависимости от принципа действия различают 2 вида трехходовых клапанов отопления:

Смесительный трехходовой клапан, в котором два входа и один выход. Его принцип действия такой же, как у трехходового крана отопления. Основное назначение смесительного клапана этого вида состоит в смешивании подачи и обратки для получения теплоносителя требуемой температуры, которое достигается изменением соотношения горячей и холодной воды.

Разделительный трехходовой клапан, в котором один вход и два выхода. При его работе происходит распределение потока теплоносителя на два русла, что бывает необходимо при включении в систему отопления бойлеров, конвекторов и т.д

Независимо от типа трехходового клапана (смесительный или разделительный) его установка и использование обеспечивает постоянный тепловой поток в системе отопления и не перекрывает движения теплоносителя, что особенно важно при отрицательных температурах.Меняться может только температура в сети. В этом основное отличие трехходового клапана отопления от двухходового клапана отопления. Иными словами, система отопления с трехходовым клапаном никогда не разморозится

Иными словами, система отопления с трехходовым клапаном никогда не разморозится

Иными словами, система отопления с трехходовым клапаном никогда не разморозится.

Запорная арматура

В отопительных системах запорная арматура на отопление используется для контроля подачи теплоносителя, а также для размыкания контура. Она позволяет контролировать процесс отопления, делая его более эффективным и рациональным. В большинстве случаев запорный кран на батарею отопления устанавливается на участках обвязки радиатора трубопроводом. Помимо функциональных преимуществ такое решение несет и практическую пользу – перекрыв запорный вентиль для батареи отопления, домовладелец сможет провести ремонт отопительного прибора без остановки работы всей системы обогрева. В настоящий момент запорная арматура для отопления представлена широким перечнем приборов.

Часто используются в отопительных системах следующие типы устройств:

• запорные клапаны;
• шаровые краны;
• игольчатый вентиль;
• задвижки.

Эти элементы изготавливаются из прочных металлов устойчивых к коррозии и действию высоких температур. Арматура запорного типа защищает контур от возникновения критических аварийных ситуаций и повышает надежность системы отопления, способствуя минимизации негативных последствий при выходе из строя отдельного отопительного прибора.

Шаровые краны

Шаровый кран – это запорная арматура для радиаторов отопления, которая устанавливается для регулирования подачи теплоносителя. Конструкция арматуры предусматривает наличие накидной гайки, внутренней резьбы, заглушки и воздуховыпускного устройства, предназначенного для спуска воздуха из системы.

При выборе данного вида арматуры необходимо обратить внимание на материал, из которого изготовлен кран и наличие уплотнительных колец, повышающих срок эксплуатации элемента в контуре. Хорошо себя зарекомендовали латунные краны, которые отличаются повышенной износостойкостью и устойчивостью к коррозии

Запорные клапаны

Данный вид арматуры применяют для обеспечения возможности замены радиаторов без слива теплоносителя с контура. По особенностям конструкции различают угловые и прямые запорные клапаны. Причем некоторые модели могут оснащаться спускным механизмом для плавного снижения давления в контуре. Для запорных клапанов характерна шланговая насадка – она позволяет производить монтаж устройства максимально быстро и просто.

Игольчатый кран

Функции, которые выполняет игольчатый кран для отопления, могут быть различными. В зависимости от конструкции это устройство может выполнять запорную, регулирующую и балансировочную функцию. В системах отопления чаще всего используют запорный игольчатый вентиль для радиатора отопления, который позволяет плавно перекрывать поток и избегать возникновения гидроударов, губительных для системы. В отличие от шарового крана, имеющего два положения работы, игольчатый вентиль может работать в трех положениях:

1. «закрыт»;
2. «открыт»;
3. «частично закрыт».

Задвижки

Данный тип арматуры выполняет исключительно запорную функцию. Из-за особенностей конструкции он может работать в двух режимах – механизм оборудован запирающим элементом, расположенным перпендикулярно к потоку теплоносителя. В открытом положении задвижка подает теплоноситель в контур, а в закрытом препятствует его циркуляции. Среди особенностей задвижки стоит отметить малое гидравлическое сопротивление, создаваемое в контуре, оптимальный диаметр внутреннего сечения, который совпадает с диаметром трубопровода, простой монтаж и высокую надежность.

Приборы отопления в автономных системах общего пользования

Подключение квартиры к автономным котельным сопровождается, как правило, установкой приборов учета потребляемой тепловой энергии. Экономическая целесообразность обуславливает применение регулировочной арматуры для монтирования высокотемпературных и низкотемпературных (теплых полов ) контуров отопления.

Различают два вида этих устройств: вентили и клапаны.

Регулировка клапанами предусматривает ручной режим (предварительную настройку) и автоматический процесс, управляемый посредством термостатической головки снимающей показания температуры с воздуха в обогреваемом помещении. При установке радиатора в нише или сложной конфигурации штор прибегают к использованию выносных датчиков для управления клапаном.

В комплект подключения батареи входит два запорных устройства. Верхний радиаторный клапан с термоголовкой и нижний отсекающий вентиль, доступ к запорному штоку в котором прикрыт декоративной заглушкой.

Отсекают проток теплоносителя в обратный трубопровод только при определенных обстоятельствах, поэтому обычное эксплуатационное состояние устройства – поднятый шток на максимальную высоту хода. Чтобы открыть или закрыть такой вентиль используют шестигранник.
