Устройство и принцип работы однофазного двухобмоточного трансформатора

Основные характеристики

Маркировка оборудования зависит от его параметров. И чтобы в ней разобраться необходимо знать все его технические характеристики. Поскольку трансформаторы электронные понижающие бывают одно- или трехфазными, то и параметры у них будут соответственно отличаться.

Виды и типы

Основными для рассматриваемых приборов считаются такие показатели, как:

• Частота;
• Мощность;
• Выходное напряжение;
• Габариты;
• Вес.

И если первый параметр будет неизменным у различных моделей, то все остальные имеют существенные различия. Причем габариты и все увеличиваются вместе с возрастанием мощности. Наибольшего значения эта характеристика достигает у больших промышленных устройств. Но и габариты такого трансформатора электронного понижающего весьма впечатляющие.

Как правильно выполнить расчет?

Отличие понижающих приборов от повышающих состоит в соотношении количества витков на обмотках. И именно этот параметр называется коэффициентом трансформации напряжения. У всех повышающих моделей этот параметр меньше единицы.

Выполнить расчет понижающего трансформатора можно основываясь на законах физики. Выполняется это следующим образом. Доказанным фактом является утверждение, что работа прибора основана на явлении электромагнитной индукции. Ток, проходя по обмотке приводит к появлению магнитного потока. Он возбуждает ЭДС. А так как сердечник трансформаторов напряжения понижающих бытовых изготавливается из стали, то он концентрирует магнитное поле с потоком внутри него.

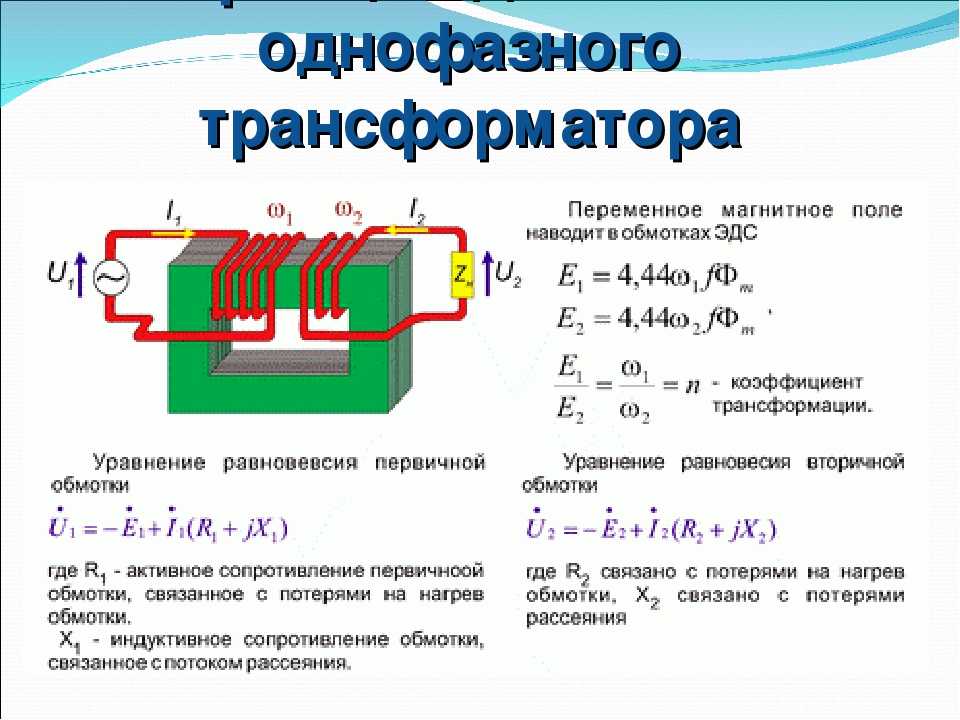

Определить значение ЭДС в одном витке можно основываясь на законе Фарадея по формуле:

е=Ф, где

Ф- производная потока магнитной индукции по времени.

Основываясь на этом равенстве и проведя ряд вычислений получаем следующее соотношение:

U1/U2 ≈ E1/E2 = N1/N2 = К, где

U1 и U2 – действующие напряжения;

E1 и E2 – ЭДС;

N1 и N2 – число витков.

Если исходя из этой формулы коэффициент получается больше 1, значит, ваш прибор понижающий.

Назначение обмоток

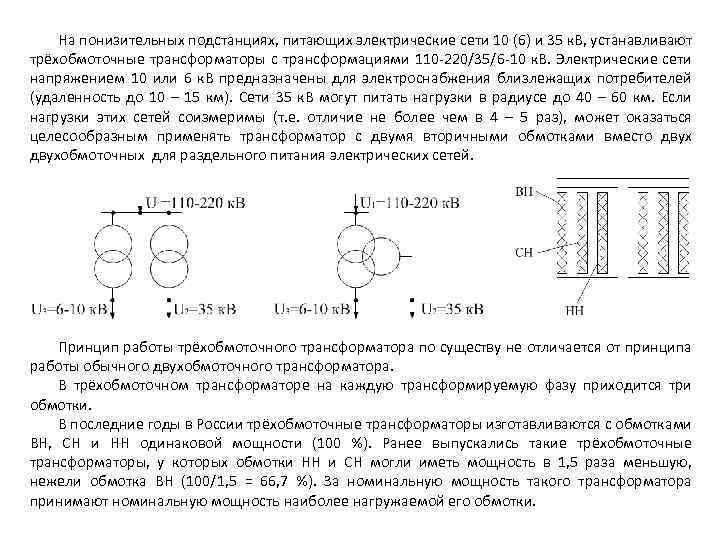

Устройство трансформатора напряжения понижающего, было рассмотрено выше, а в этом разделе будет рассказано об одном из самых важных элементов. Это первичная и вторичная обмотки. Они располагаются на магнитопроводе понижающих трансформаторов. Причем ближе к нему находится та, на которой более низкое напряжение. Такое расположение не случайно, так как ее легче изолировать.

Смотрим видео, правильное подключение трансформатора к сети:

Между ними находятся прокладки или другие изоляционные детали, которые чаще всего выполняются из электрокартона.

Первичная обмотка подключается к источнику переменного напряжения, а вторичная к устройствам, потребляющим энергию. Причем к одному трансформатору может быть одновременно подключено несколько таких приборов.

Для выполнения обмотки используются провода, изолированные кабельной бумагой. Они могут иметь различные типы сечения:

• Круглое;
• Прямоугольное.

По способу расположения они делятся на:

• Располагаемые на стержнях концентрически;
• Дисковые наматываемые в порядке чередования.

Преимущества и недостатки

Использование рассматриваемого оборудования не только в промышленности, но и в быту объясняется не только необходимостью снижения напряжения до безопасной для человека величины 12В. Такие приборы отличаются нетребовательностью к входным параметрам. Они способны работать при напряжении в 110В, обеспечивая постоянное его значение на выходе.

К недостаткам понижающих трансформаторов можно отнести;

• Ограниченный емкостной ресурс, ограниченный 5 годами;
• Малую мощность, лучшие из них не способны обеспечивать более 30 Вт;
• Более высокая стоимость, чем у индуктивных моделей.

Но в то же время у них не мало и преимуществ. Одним из основных являются более компактные габариты и вес, что делает из более удобными в монтаже и транспортировке. Также эти приборы не создают радиопомех и способны обеспечить плавное увеличение напряжения. Понижающие трансформаторы меньше нагреваются. Этот параметр очень часто оказывается решающим при выборе оборудования.

Оснащение некоторых моделей терморегуляторами позволяет им отключаться при перегреве электросхем и КЗ, тем самым продлевая срок службы.

Номинальная мощность, напряжение и ток

Любой трансформатор имеет расчетные показатели в виде номинальной мощности P и его напряжение вторичной и первичной обмотки U1 и U2, а также токи I1 и I2 при номинальном токе нагрузки I наг.

Активная мощность — эта мощность учитывающая активные потери на нагрев, механическую энергию и т.п. выраженную в Ваттах (Вт) или КилоВаттах (кВт). Сечение проводов обмотки рассчитывается с учетом не активной мощности, а всей полной мощности трансформатора, учитывая токи протекающие в каждой обмотке.

Для трансформаторов малой мощности не имеет значение расчета удельной поверхности охлаждения. Такие трансформаторы охлаждаются естественной циркуляцией окружающего воздуха.

Мощные силовые трансформаторы изготовляют с масляным охлаждением, с металлическими баками, наполненными трансформаторным маслом. Для усиления охлаждения мала на поверхности приваривают стальные трубы (радиаторы). Чаще всего используют пассивное охлаждение баков масляных трансформаторов.

Что такое однофазный трансформатор

Электрическая установка, которая содержит две и более катушки, связанные индуктивно, называется трансформатором. Этот прибор способен преобразовывать электроток одной напряженности в переменный ток другой напряженности. На данный момент особой популярностью пользуются трехфазные и однофазные электротрансформаторы.

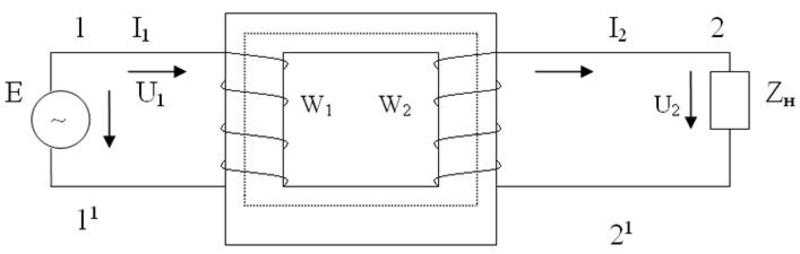

Схема простейшего однофазного трансформатора

Обычный однофазный прибор представляет собой замкнутый сердечник из ферромагнитного вещества, который обматывают первичной и вторичной катушками. Для снижения токов вихревого типа сердечник делают из тонких (пол-миллиметра) слоев специальной стали.

Обратите внимание! На схемах трансформаторов обычно применяют плюсовые направления всех значений, которые характеризуют процессы работы. Исходит это из того, что первичная катушка — это приемник энергии, а вторичная — источник

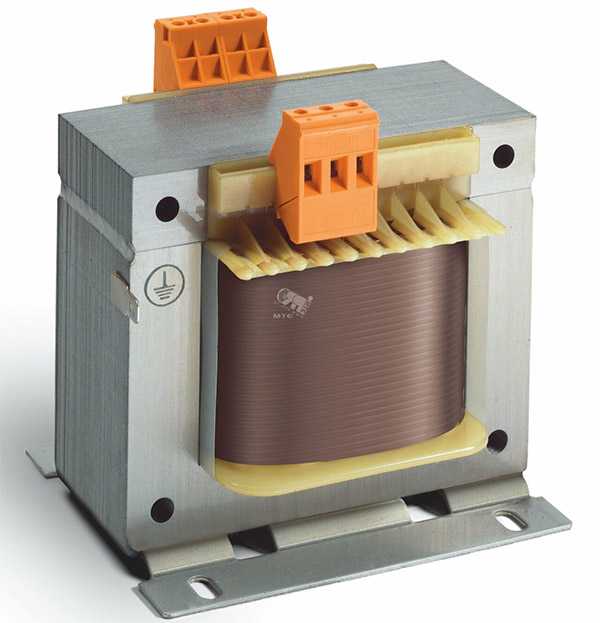

Однофазный трансформатор NDK-50VA 230/24 IEC

Виды трансформаторов и их применение

Виды трансформаторов По конструктивным особенностям сердечника известные образцы однофазных трансформаторов подразделяются на стержневые, кольцевые и броневые изделия. По форме используемого в них магнитопровода они могут быть:

• Ш-образными;
• Тороидальными;
• П-образными.

Каждая из этих форм подходит для определенных целей, связанных с необходимостью получения заданных передаточных характеристик.

По величине максимально достижимой магнитной связи (МС) трансформаторы делятся на изделия с сильным, средним и слабым взаимодействием. Эти характеристики в значительной мере зависят от конструкции самого изделия и вида его сердечника.

Возможные неисправности

Как любое другое оборудование, трансформаторы время от времени выходят из строя, и им требуется квалифицированное обслуживание с диагностикой. Перед тем как проверить устройство, необходимо знать, какие бывают поломки, какие признаки им соответствуют:

• Неравномерный шум внутри корпуса, потрескивание. Это явление обычно говорит об обрыве заземляющего элемента, перекрытии на корпус с витков обмотки или ослаблении прессовки листов, служащих для магнитопровода.
• Слишком большой нагрев корпуса, увеличение силы тока на стороне потребления. Проблема может быть вызвана замыканием обмотки из-за износа или механического повреждения изоляционного слоя, частыми перегрузками, возникающими вследствие короткого замыкания.
• Трещины изоляторов, скользящие разряды. Они появляются при не выявленном до старта эксплуатации производственном браке, набросе инородных предметов и перекрытием между вводом фаз разного значения.
• Выбросы масла, в ходе которых разрушается мембрана выхлопной конструкции. Проблема объясняется межфазовым замыканием, происходящим по вине износа изоляции, снижением масляного уровня, перепадами напряжения или появлением сверхтоков при условии появления короткого замыкания сквозного типа.
• Протечки масляной жидкости из-под прокладок или в кранах трансформатора. Основные причины – некачественная сварка узлов, слабое уплотнение, разрушение прокладок или непритертые крановые пробки.
• Включение реле газозащиты. Такое явление возникает при разложении масла, которое происходит по причине обмоточного замыкания, обрыва цепи, выгорания контактов переключающего устройства или в случае замыкания на трансформаторный корпус.
• Выключение реле газовой защиты. Проблему вызывает активное разложение масляной жидкости в результате межфазового замыкания, перенапряжения внутренней или внешней части либо вследствие так называемого «пожара стали».
• Сработавшая дифференциальная защита. Эта неисправность появляется при пробое на вводный корпус, при перекрытии между фазами или в иных случаях.

В чем его достоинства и недостатки

Любое электротехническое приспособление обладает рядом преимуществ и недостатков. Однофазные электрические трансформаторы этому не исключение. Достоинств у них больше, чем минусов. Основными из них являются:

• обладают одним из самых больших коэффициентов полезного действия (КПД), который составляет 98 %;
• отлично охлаждаются и обладают повышенной стойкостью к перегрузкам и кратковременным скачкам напряжения;
• экологическая безопасность сухого вида. Масла в них нет, а значит, что окружающей среде ничего не может навредить даже после утилизации;
• отсутствие нужды соблюдения особых противопожарных мер в местах установки трансформаторов;
• сравнительно небольшие размеры, позволяющие устанавливать аппараты в небольшие отсеки.

Вам это будет интересно Особенности дросселя для ламп дневного света

Не лишены эти приборы и ряда недостатков, которые зависят от их вида и места применения:

• сложное обслуживание, если аппарат масляный. Его регулярно нужно проверять на пробой и подтекание резиновых прокладок, замена которых достаточно сложная;
• сухие однофазные приборы не переносят повышенную влажность, ветер, химические и физические воздействия, а также загрязнение;
• высокая стоимость сухих трансформаторов по сравнению с масляными.

Обычный прибор для однофазных сетей

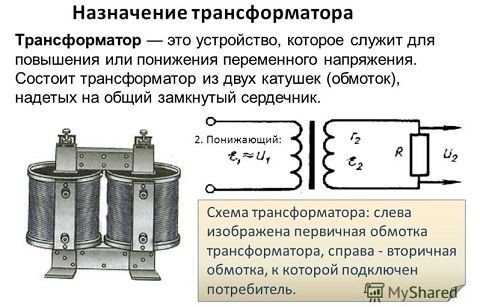

Назначение и устройство

Трансформатор (Т) — это специализированное электрическое устройство, которое работает только от переменного I и используется для преобразования значений входного U и I в необходимые значения этих величин, предусмотренных потребителем.

Т является довольно примитивным устройством, однако в его конструкции есть некоторые особенности. Для понимания принципа действия однофазного трансформатора следует изучить его назначение и устройство. Устроен однофазный трансформатор следующим образом — он состоит из магнитопровода и обмоток.

Магнитопровод, или сердечник трансформатора, выполнен из ферромагнитного материала.

Ферромагнетики — это вещества, обладающие самопроизвольной намагниченностью. Это обусловлено тем, что атомы вещества обладают очень важными свойствами: постоянные спиновые и орбитальные моменты. Свойства ферромагнетиков зависят от температуры и действия магнитного поля. Для изготовления магнитопровода Т используются такие материалы: электротехническая сталь или пермаллой.

Пермаллой является сплавом, состоящим из никеля (Ni) и железа (Fe), и применяется только в маломощных трансформаторах.

Тип Т представляет собой катушки, состоящие из каркаса и провода, покрытого изоляционным материалом. Этот провод намотан на основание катушек, и количество витков зависит от параметров Т. Количество катушек может быть 2 и более, оно зависит от конструктивной особенности электрического устройства и определяется сферой применения.

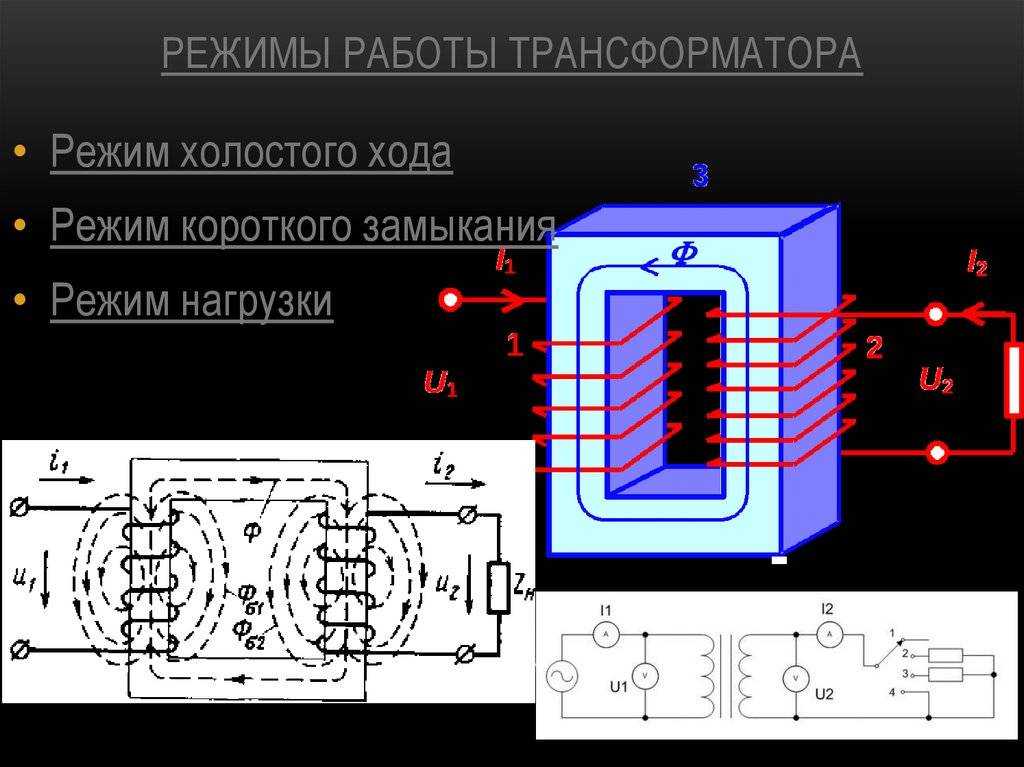

Режим короткого замыкания (КЗ)

Этот режим в условиях эксплуатации является аварийным. Он применяется только для экспериментального определения
индуктивности рассеивания трансформатора. Измерения проводят в следующей последовательности. Входное напряжение устанавливают
равным нулю. Замыкают выходные клеммы (U₂ = 0). Плавно поднимают входное напряжение
(U₁) до тех пор, пока в обмотках не установятся номинальные токи. Величина
U₁ = U_КЗ называется напряжением короткого замыкания,
является паспортной величиной трансформатора и обычно составляет 5…10% от номинального напряжения U_1ном.
При этом, ток холостого хода I₁₀ весьма мал по сравнению с номинальным и им можно пренебречь (считать
равным нулю). Тогда эквивалентная схема трансформатора в режиме КЗ принимает вид, показанный на рисунке 5.

Ток холостого хода мы приняли равным нулю I₁₀= 0, поэтому в эквивалентной схеме трансформатора параллельная цепь
Lr отсутствует. Входное сопротивление трансформатора полностью определяются индуктивностью рассеивания первичной и вторичной
обмоток, а также их омическим сопротивлением:

Результирующее сопротивление — это сопротивление короткого замыкания трансформатора. Зная полное сопротивление короткого замыкания:

можно найти коэффициент передачи трансформатора, а в случае малой индуктивности рассеивания потери мощности в обмотках трансформатора.

Намагничивающая сила, создающая магнитный поток в сердечнике в режиме короткого замыкания (измерительный режим) практически равна нулю:

и если I₁₀ = 0, то I₁W₁ = −I₂W₂
откуда находим отношение токов, а значит и коэффициент трансформации по току:

Знак минус в формуле (15) говорит о том, что магнитные потоки Ф₁ и Ф₂ направлены навстречу друг другу и взаимно компенсируются.

Рабочий режим (нагруженный или номинальный). Если к вторичной обмотке W₂ подключить нагрузку R_н, то ее
напряжение U₂ вызовет ток нагрузки I₂, как это показано на рисунке 1б. Токи I₁ и
I₂ ориентированы различно относительно магнитного потока Ф. Ток I₁ создает поток Ф₁, а ток
I₂ создаёт поток Ф₂ и стремится уменьшить поток Ф₁. Иначе говоря, в магнитопроводе появляются магнитные потоки
Ф₁ и Ф₂, которые на основании закона Ленца направлены встречно и их алгебраическая сумма
даёт: Ф₁ + Ф₂ = Ф — магнитный поток холостого хода трансформатора.

Отсюда можно записать уравнение намагничивающих сил (закон полного тока):

Видно, что изменение тока I₂ обязательно приведёт к изменению тока I₁. Нагрузка образует второй контур, в котором
ЭДС вторичной обмотки е₂  является источником энергии. При этом, справедливы уравнения:

где   r₂ — омическое сопротивление вторичной обмотки
         х₂ — сопротивление индуктивности рассеяния вторичной обмотки.

По закону Киргофа сумма токов (6) может быть обеспечена параллельным соединением электрических цепей, поэтому в рабочем режиме трансформатор можно
представить эквивалентной схемой, приведенной на рисунке 4.

Рисунок 4 Схема замещения трансформатора в рабочем режиме

Классификации

Трансформаторы классифицируются по ряду параметров, таким как:

• Назначение. Применяются: для изменения напряжения, измерения тока, защиты электрических цепей, как лабораторные и промежуточные устройства.
• Способ установки. В зависимости от размещения и мобильности трансформатор может быть: стационарным, переносным, внутренним, внешним, опорным, шинным.
• Число ступеней. Устройства подразделяются на одноступенчатые и каскадные.
• Номинальное напряжение. Бывают низко- и высоковольтными.
• Изоляция обмоток. Наиболее часто используется бумажно-масляная, сухая, компаундная.

Помимо этого, преобразовательные устройства разнятся типами, каждому из которых присуща своя система классификации.

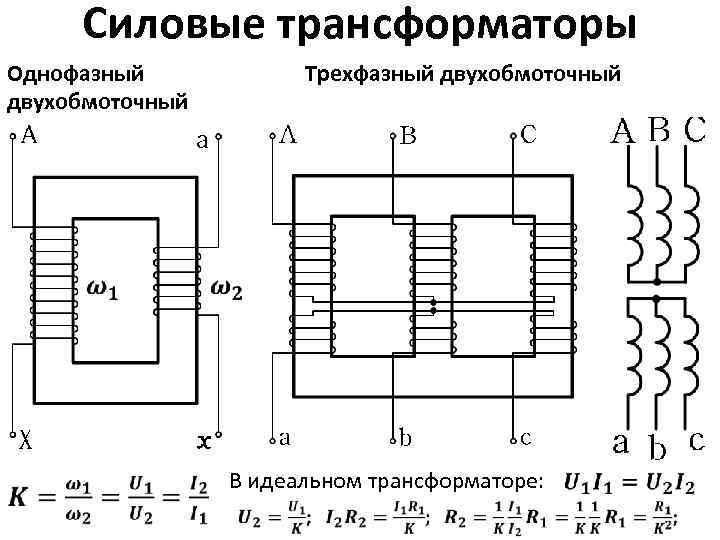

Силовой

Наибольшее распространение получил силовой трансформатор. Приборы с непосредственным преобразованием переменного напряжения, рассчитанные на большую мощность, востребованы различными областями электроэнергетики. Они применяются на линиях электропередач с напряжениями 35–1150 кВ, в городских электросетях, работающих с напряжением 6 и 10 кВ, в обеспечении конечных потребителей напряжением 220/380В. С помощью устройств осуществляется питание всевозможных электроустановок и приборов в диапазоне от долей до сотен тысяч вольт.

Силовой трансформатор

Измерительные

Трансформаторы тока (ТА) понижают ток до необходимых показателей. Схема их работы отличается последовательным включением первичной обмотки и нагрузки. В то же время вторичная обмотка, находящаяся в состоянии, близком к короткому замыканию, используется для подключения измерительных приборов, исполнительных и индикаторных устройств. С помощью ТА осуществляется гальваническая развязка, что позволяет при измерениях отказаться от шунтов.

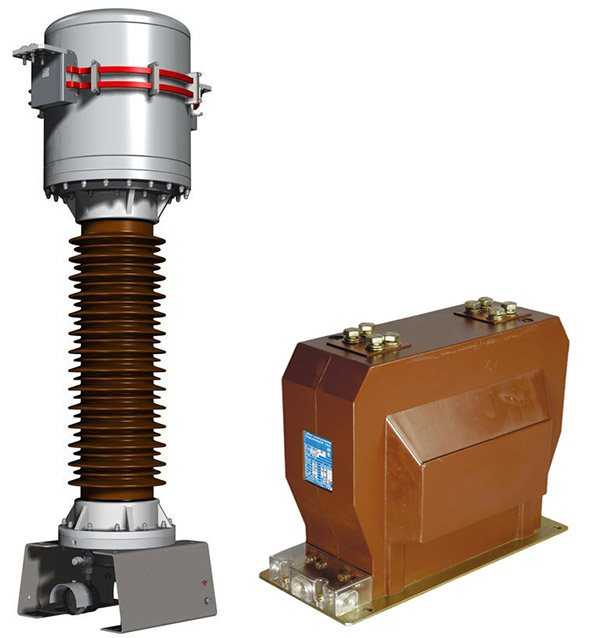

Высоковольтный ТТ(слева) и низковольтный ТТ(справа)

С помощью трансформаторов напряжения (ТН), тоже самое что и ТА только по напряжению. Помимо преобразования входных параметров, электроаппаратура и её отдельные элементы получают защиту от высокого вольтажа.

Высоковольтный ТН(слева) и низковольтный ТН(справа)

Импульсный

При необходимости преобразования сигналов импульсного характера применяются импульсные трансформаторы (ИТ). Изменяя амплитуду и полярность импульсов, устройства сохраняют их длительность и практически не затрагивают форму.

Автотрансформатор

В автотрансформаторах обмотки составляют одну цепь и взаимодействуют посредством электромагнитной и электрической связи. В отличие от других типов преобразователей, устройства могут содержать всего 3 вывода, позволяющих оперировать с различными напряжениями. Приборы выделяются высоким коэффициентом полезного действия, что особо сказывается при незначительном перепаде входного и выходного напряжения.

Однофазный(слева) и трёхфазный(справа)

Не имея гальванической развязки, представители данного типа повышают риск высоковольтного удара по нагрузке. Обязательным условием работы устройств являются надёжное заземление и низкий коэффициент трансформации. Недостаток компенсируется меньшим расходом материалов при изготовлении, компактностью и весом, стоимостью.

Разделительный

Для разделительных трансформаторов взаимодействие между обмотками исключено. Устройства повышают безопасность электрооборудования при повреждённой изоляции.

Разделительный трансформатор

Согласующий

Согласующие трансформаторы применяются для выравнивания сопротивлений между каскадами схем электроники. Сохраняя форму сигнала, они играют роль гальванической развязки.

Пик-трансформатор

С помощью пик-трансформатора синусоидальное напряжение преобразуется в импульсное. При этом импульсы меняют полярность с каждым полупериодом.

Сдвоенный дроссель

Особенностью сдвоенного дросселя является идентичность обмоток. Взаимная индукция катушек делает его более эффективным, по отношению стандартным дросселям. Устройства используются как входные фильтры в блоках питания, в звуко- и цифровой технике.

Сдвоенный дроссель

Сварочный

Помимо вышеперечисленных, существует понятие сварочные трансформаторы. Специализированные приборы для сварочных работ понижают напряжение бытовой сети при одновременном повышении тока, измеряемого тысячами ампер. Регулировка последнего осуществляется разделением обмоток на сектора, что отражается на индуктивном сопротивлении.

Сварочный трансформатор

Измерение полезного действия

Эксплуатация оборудования при разомкнутом контуре вторичной цепи называется холостым ходом, а с подключением нагрузочного тока – рабочим режимом. В первом контуре цепи поток Ф создает ЭДС самоиндукции, и при разомкнутом вторичном контуре она уравновешивает часть напряжения. Передавая вторичной обмотке нагрузку, можно вызвать образование тока I2, который возбуждает собственный поток Ф2. Суммарный магнитный поток уменьшается, снижая величину ЭДС Е1, а некоторая часть U1 остается несбалансированной.

Одновременно I1 увеличивается и возрастает до прекращения размагничивающего действия тока нагрузки. Это способствует восстановлению Ф приблизительно до исходного значения.

Проводник вторичной обмотки закономерно обладает активным сопротивлением. Если оно растет, I2 и Ф2 уменьшаются, обуславливая увеличение Ф и возрастание ЭДС Е1. В результате баланс U1 и ЭДС Е2 нарушается – разница между ними уменьшается, снижая I2 до такого значения, при котором суммарный магнитный поток вернется к первоначальной величине.

Способ вычисления

Данный процесс способствует практически полному постоянству величин магнитных потоков при эксплуатации трансформатора на холостом ходе и в рабочем режиме. Такое свойство преобразователя энергии называют саморегулирующей способностью, благодаря которой значение нагрузочного тока I1 автоматически корректируется при колебаниях тока нагрузки I2.

Процесс преобразования электроэнергии в трансформаторных узлах сопровождается потерями и отражается на величине КПД, который является отношением отдаваемой активной мощности к потребляемой. Показатель полезного действия отражает соотношение активной мощности на входе и выходе для замкнутой цепи. Его вычисляют по простой формуле:

КПД = (М1 / М2) * 100% или

ƞ = (Р2 / Р1) * 100%, где активную мощность в обмотках входного и исходящего контуров определяют путем измерения.

Упростить процесс замеров можно при включении во вторичную обмотку активного тока нагрузки. Для определяя значение М2 используют амперметр, соединенный с вторичной цепью. Поток рассеивания будет незначительным, что позволяет приблизительно приравнять cos φ в квадрате к единице.

Данный способ вычисление КПД – это метод непосредственных измерений. Такая теория вычислений приводит к погрешностям в расчетах, поскольку КПД высокомощных трансформаторов очень большой и составляет 0,98-0,99%. Несмотря на то, что величины М1 и М2 различаются несущественно, в промышленном оборудовании незначительная разница показаний вызывает существенное искажение значения КПД.

Смысл первого метода заключается в подаче номинального напряжения на первичный контур при разомкнутой вторичной цепи. Энергия тратится на потери в стали, мощность которых можно замерять ваттметром, соединенным с контуром первичной обмотки.

Другой способ состоит в замыкании вторичного контура накоротко и одновременной подаче напряжения на первичную цепь. Включение ваттметра в первую цепь позволяет измерить мощность, отражающую потери медного проводника обмотки.

Эксплуатация изделий

При эксплуатации однофазных преобразующих устройств особое внимание обращается на безопасное обращение с ними, что объясняется высоким напряжением, присутствующим на первичных обмотках

Также важно учитывать следующие моменты, касающиеся правил установки и включения трансформаторов в электрические схемы:

чтобы избежать выхода обмоток из строя (выгорания), следует защищать вторичные цепи от КЗ, важно следить за тепловым режимом сердечника и обмоток и, если потребуется, предусмотреть их охлаждение. Уход за однофазным трансформатором сводится к стандартным процедурам, которые предусмотрены положениями действующих нормативов

Уход за однофазным трансформатором сводится к стандартным процедурам, которые предусмотрены положениями действующих нормативов.

Как устроен и как работает трансформатор

Трансформаторы – это название огромного «семейства», куда входят однофазные, трехфазные, понижающие, повышающие, измерительные и множество других типов трансформаторов. Основное их назначение – преобразование одного или нескольких напряжений переменного тока в другое на основе электромагнитной индукции при неизменной частоте.

Итак, кратко, как работает простейший однофазный трансформатор. Он состоит из трех основных элементов – первичной и вторичной обмоток и объединяющего их в единое целое магнитопровода, на который они как бы нанизаны. Источник подключается исключительно к первичной обмотке, в то время, как вторичная снимает и передает уже измененное напряжение потребителю.

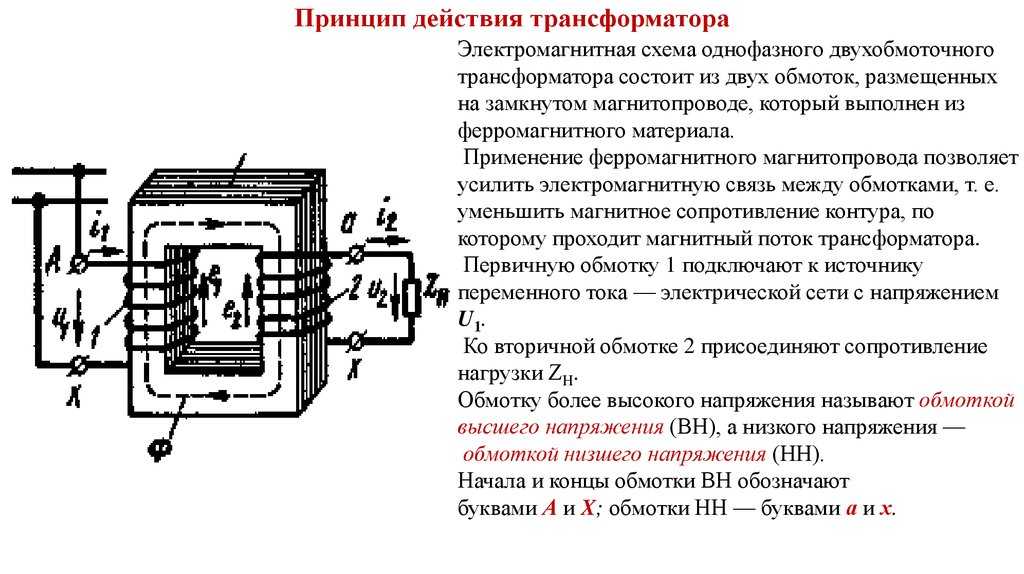

Принцип работы трансформатора

Подключенная к сети первичная обмотка создает в магнитопроводе переменное электромагнитное поле и формирует магнитный поток, который начинает циркулировать между обмотками, индуцируя в них электродвижущую силу (ЭДС). Ее величина зависит от числа витков в обмотках. К примеру, для понижения напряжения необходимо, чтобы в первичной обмотке витков было больше, чем во вторичной. Именно по такому принципу работают понижающие и повышающие трансформаторы.

Важная особенность конструкции трансформатора состоит в том, что магнитопровод имеет стальную структуру, а обмотки, как правило имеющие форму цилиндра, изолированы от него, непосредственно не связаны друг с другом и имеют свою маркировку.

Классификация однофазных трансформаторов

Силовой трансформатор

Трансформатор используется в преобразовании электроэнергии в сетях и в устройствах, используемых для получения и применения нужной величины электрической энергии. «Силовой» подразумевает его работу с высоким напряжением. Использование силовых трансформаторов вынуждается разными показателями рабочей мощности ЛЭП, сетей в городской полосе, выводящее напряжение для конечных объектов, а также для общей работы электрических устройств и машин. Мощность разнится от нескольких единиц вольт до сотен киловатт.

Автотрансформатор – один из видов преобразователя, где первичная и вторичная обмотки не разделены, а соединены друг с другом напрямую. Ввиду этого между ними образуется как электромагнитная, так и электрическая связь. Обмотка сопровождается как минимум тремя выводами, подсоединяясь к каждой из них, можно использовать разные мощности. Главным достоинством такого трансформатора – это его высокий уровень КПД, так как преобразуется не всё напряжение, а лишь некоторая часть. Разница особенно заметна, когда входная и выходная мощность имеют незначительные отличия.

Трансформатор тока

Такой трансформатора используется в основном для уменьшения тока первичной обмотки до нужного значения, подходящего в применении цепей измерения, защиты, регулирования и сигнализации. Помимо этого используется в гальванической развязке (передача электроэнергии или сигнала связанными электрическими цепями, при этом электрический контакт между ними отсутствует).

Также читайте: Однофазный литой трансформатор тока — ТЛК

Нормируемое значение параметров тока вторичной обмотки – 1 А или 5 А. Первичная обмотка трансформатора подсоединяется ступенчато в цепь с нагрузкой, при этом переменный ток подвергается контролю, ко вторичной обмотке подключаются измерительные устройства.

Вторичной обмотке трансформатора тока необходимо постоянно находиться в режиме около короткого замыкания. Ведь при любом варианте разъединения цепи на неё поступает высокая мощность, способная выбить изоляцию и выхода из строя включённых приборов.

Высоковольтный ТТ(слева) и низковольтный ТТ(справа)

Читать более подробно про трансформатор тока.

Трансформатор напряжения

Такой трансформатор получает энергию от источника напряжения. Используется в основном для изменения высокого напряжения в низкое в различных цепях, в том числе измерительных и релейной защиты и автоматики. Имеет возможность проводить изоляцию цепей защиты и измерения от цепей повышенной мощности.

Высоковольтный ТН(слева) и низковольтный ТН(справа)

Читать более подробно про ТН.

Импульсный трансформатор

Применяется для изменения импульсных сигналов с откликом импульса в точности до десятков микросекунд. При этом форма импульса сопровождается лишь незначительным искажением. Главным назначением импульсного трансформатора является передача прямоугольного электрического импульса

Используется для преобразования коротких видеоимпульсов напряжения, зачастую воспроизводящихся с высокой скважностью

Важный параметр при использовании импульсного трансформатора – это неискажённый вид передачи импульсных систем напряжения

При влиянии на вход устройства мощности, отличающейся друг от друга, важно получить напряжение, в точности совпадающее с той же самой формой, разве что, с другой амплитудой или различающейся полярностью

Виды импульсных трансформаторов

Читать более подробно про импульсный трансформатор.

Цена трансформаторов

Цена трансформатора варьируется в широких пределах и зависит от множества факторов. Здесь учитывается тип и назначение, мощность и другие электрические параметры. На стоимости устройств отражается сложность производства и используемые материалы

Немаловажное значение играет защита и другие особенности

Трансформатор известного производителя не может быть дешёвым. Однако покупатель может быть уверен, что приобретённое им устройство полностью соответствует указанным характеристикам, не выйдет из строя при первом включении и гарантированно отработает заложенный ресурс.

Из чего состоит трансформатор

Основой каждого трансформатора является замкнутый сердечник, выполняющий функцию магнитопровода. Для его изготовления применяется электротехническая сталь в виде листов, толщиной 0,35 – 0,5 мм. На магнитопровод наматываются изолированные медные провода.

Участки сердечника с обмотками носят название стержней, а те, которые без обмоток, называются ярмами. Обмотка, на которую поступает электроэнергия, именуется первичной. Другая обмотка, из которой выходит преобразованный ток, называется вторичной. Они обе разделены между собой путем электрической изоляции, кроме автоматических трансформаторов.
