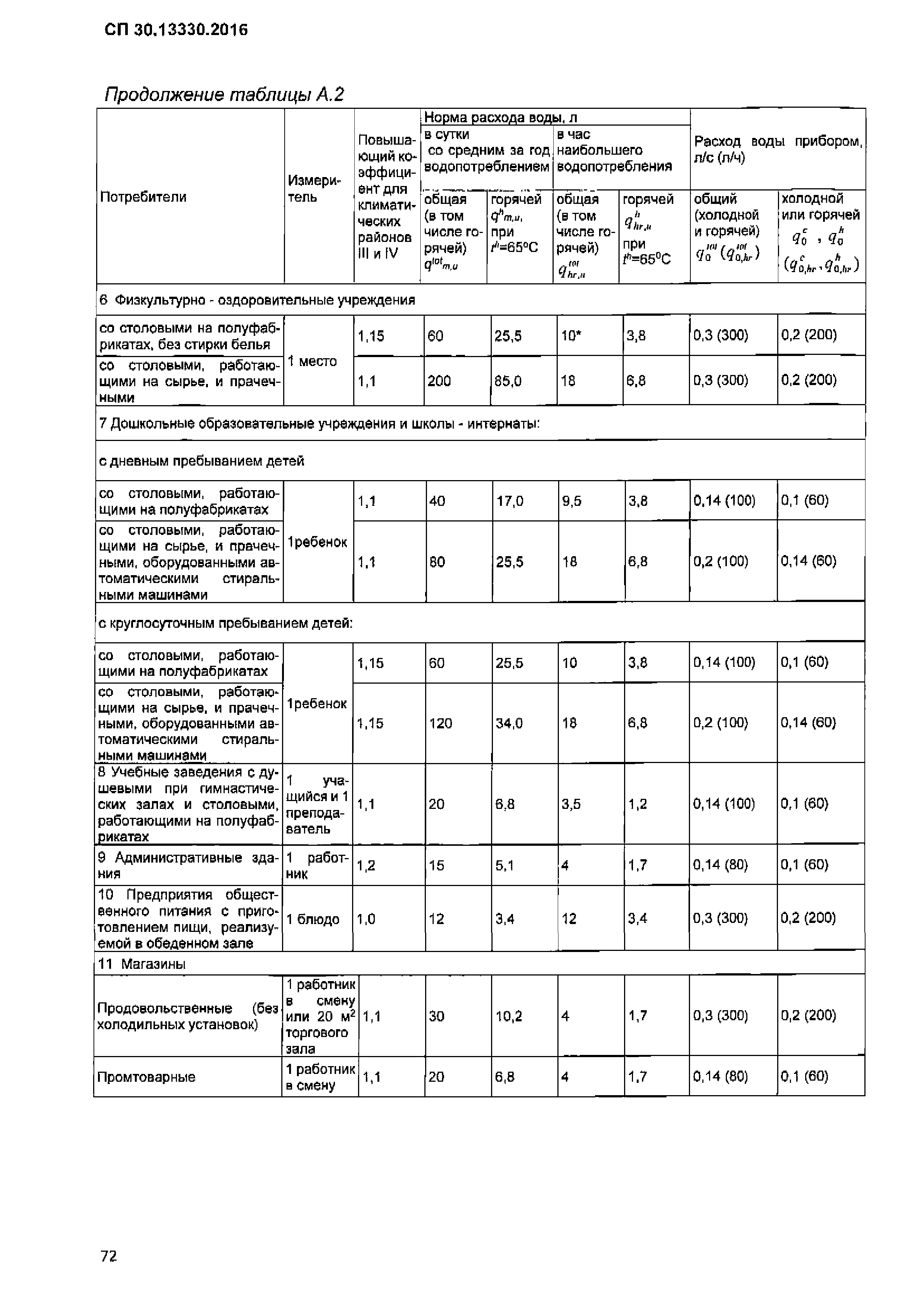

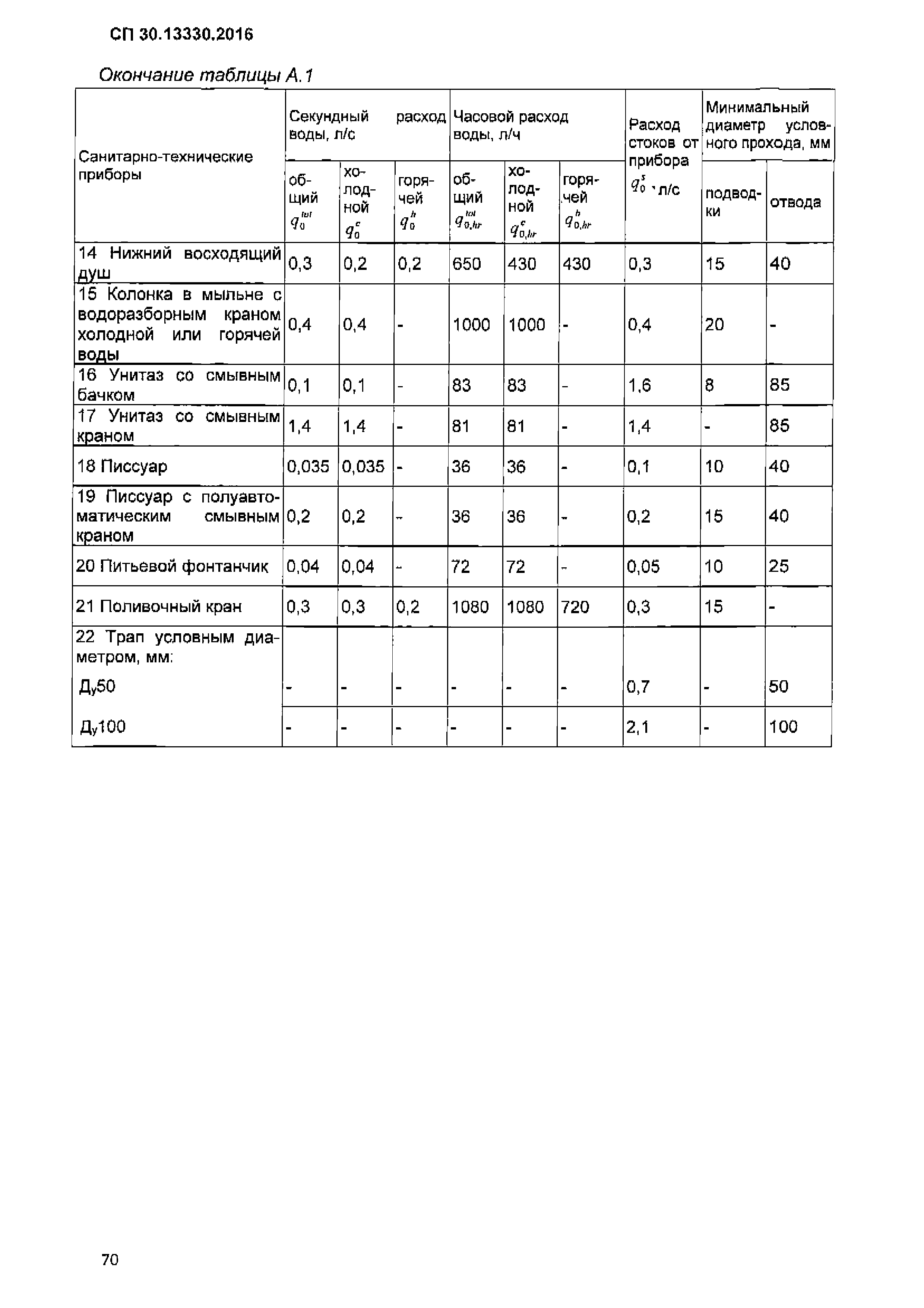

Сп 30.13330.2016 внутренний водопровод и канализация зданий. актуализированная редакция снип 2.04.01-85* (с поправкой, с изменением n 1)

Расстояние от водопровода до фундамента здания: нормы сп (снип) в стесненных условиях для жилого дома, как уменьшить отступ

Устройство и схема вводов водопроводной сети

Ввод трубопровода через кирпичную стену

Вводный участок соединяет внешнюю водопроводную сеть от точки подключения до водоизмерительного узла или перекрывающего элемента. В комплекс входит и заделка прохода труб в дом.

Существует два вида введения магистрали водообеспечения в здание: от центральной сети либо от локального источника воды. Децентрализованный способ применяется, когда водоснабжающие системы располагаются далеко от построек. Подсоединение выполняется от скважины либо колодца. Таким способом обычно запитываются частные дома, в них обустраивают единственный ввод.

В высотных зданиях каждое подсоединение водоснабжающей магистрали приходится на 400 и меньше квартир. Количество вводных участков зависит от режима предоставления влаги потребителям:

Число вводов Возможность установки
Один В строениях, внутри которых есть тупиковые магистрали и меньше 12 пожарных кранов.
Два и больше Внутри зданий больше 16 этажей, а также в постройках, оснащенных зонной водопроводной системой и там, где предусмотрено больше дюжины пожарных гидрантов.

Общее число вводов определяется выбранной схемой водопровода. В жилых и общественных зданиях стандартной постройки обычно один вводный узел.

В месте соединения ввода и внешней части водопроводной сети обустраивают колодезный резервуар диаметром не меньше 70 см для размещения запорной арматуры. Это может быть вентиль или задвижка, позволяющие в любой момент перекрыть водный поток.

При установке двух и более вводов их подсоединяют к разным участкам внешней кольцевой магистрали, монтируя на ней разделительную задвижку. Если дополнительно установлено напорное оборудование, которое повышает давление внутри водоподающей сети, вводы организуют перед насосами. При этом на объединяющей монтируют запирающие элементы. Они позволят обеспечить влагой все насосное оборудование. Вводы не соединяют, если каждый из них оснащен самостоятельной напорной станцией.

Способы прокладки инженерных сетей

СП – нормативные документы, разработанные специалистами разных отраслей народного хозяйства для поставки потребителю производимой продукции. В частности, питьевой воды, тепловой энергии, топлива для обогрева и приготовления пищи.

В городе

Способы обеспечения могут быть централизованными и локальными. Централизованные – от общих сетей в многоэтажных и многоквартирных домах, общественных, лечебных и общественных зданиях, на производстве.

Локальные предусмотрены для частных домов на землевладениях в сельской местности или на территории дачных поселков, СНТ, где отсутствует возможность централизованной подачи.

Стоит отметить следующее:

  1. В частном земельном наделе собственник может использовать раздельный метод прокладки коммуникаций, при котором каждая сеть прокладывается подземным методом, на определенном расстоянии друг от друга. Несоблюдение этих расстояний не только причиняет неудобства, увеличивая охранные зоны и объем производимых работ, но и представляет потенциальную опасность повреждения других коммуникаций при ремонте уже подвергшейся деструкции.
  2. СП предусматривает возможность однотраншейной прокладки – так называемый совместный метод. Но для такой экономии времени и сокращения затраченных усилий необходимо соблюдение определенных требований к каждой из локальных сетей. Учитывается степень изоляции, прочность, толщина стенок, диаметр труб, напор и напряжение в кабелях и антикоррозийные свойства металлических частей.
  3. Идеальный вариант для любого типа прокладки – централизованного и локального – совмещенный коллектор. Если учесть его наличие на основном этапе проектирования, не обязательно сразу заниматься водоснабжением и прочими необходимыми для проживания функционалами. Им можно уделить рабочее время и после того, как построен нулевой цикл.

Сваи под здание

Минимальные расстояния при любом способе зависят от нескольких составляющих – глубины закладки, которая диктуется климатическими условиями – возможностью перегрева в южных областях, особенно в летнее время, и замерзания там, где зимой имеет место промерзание почвы или есть вечная мерзлота.

В СНиП учитывается и сложное проектирование, обусловленное позадачностью грунта. Для таких случаев предусмотрено сооружение проходных туннелей. Дистанция до фундамента жилого дома определяется по специальной таблице, приведенной в СП 42.13330.2011. В ней даются точные отступы для фундамента здания от водопровода.

Разные принципы подачи жидкости

Ставить холодное и горячее водоснабжение можно одним из 2 методов, которые мы разберем ниже.

«Глухая» разводка

На последней отметке водозабора монтируется тупик – дальше жидкость не идет. Это экономно с точки зрения финансов и пространства. В крайнем узле вода будет появляться с задержкой, а поступать в кран будет только после того, как коснется заглушки.

Циркулирующая замкнутая система

Влага здесь идет все время по кругу с одинаковой температурой. К пользователю будет поступать сразу. Это лучше применять для ГВС, чтобы не допускать серьезных скачков градуса. Можно использовать комбинированные методики.

Запасные ёмкости

Количества воды в запасных и регулирующих ёмкостях (это водонапорные вышки, различные резервуары), должно хватать на управление процессом водоснабжения. В пожарных системах также должны быть необходимые ёмкости с запасом воды. Такие резервуары оснащают специальными приспособлениями, чтобы невозможно было истратить запас в других целях. Вид ёмкости определяется для каждого вида здания по установленным нормам технического регламента.

Емкости для запаса воды необходимы, чтобы обеспечивать объект в экстренной ситуации

При прокладке трубопроводов в зонах с повышенным риском возникновения землетрясения или перемещения грунтов почвы следует устанавливать специальные аварийные ёмкости на случай пожара. В случае, если трубопровод проходит в замёрзшем грунте, следует применить все методы необходимой защиты труб, предотвращающие их растрескивание и деформацию. Однако подземную прокладку трубопровода в таких условиях следует выполнять лишь в случае, если надземная установка трубопровода невозможна.

Способы закладки подземных сетей

Для протягивания подземных инженерных коммуникаций в гражданском строительстве применяют коллекторы, тоннели и каналы, в бытовом хозяйстве для закладки трубопроводов используют вырытые в почве канавы. Если рытье траншей открытым способом невозможно, производят бестраншейную прокладку труб путем бурения, прокалывания или продавливания грунта гидравлическими домкратами. За рубежом (в Германии) широко используется эффективный метод укладки труб с помощью специальной техники, которая прорезает траншею и одновременно погружает в нее полимерный трубопровод.

По способу расположения коммуникаций в траншеях рассматривают:

Раздельный метод. При монтаже каждую магистраль монтируют в своем канале, метод затратен при укладке большого количества расположенных рядом коммуникаций.

Совместный метод.  По СНиП 2.07.01-89 в общих траншеях разрешено прокладывать тепловые магистрали размером от 50 до 90 см., водопровод до 50 см, больше 10 линий связи или силовых электрокабелей с напряжением до 10000 вольт, если для протягивания линий в отдельных траншеях недостаточно места на участке.

Разрешена укладка водопроводов в тоннелях с иными коммуникациями (СНиП 2.04.02-84) кроме трубопроводов с переносимой горючей и легковоспламеняющейся средой.

При закладке в земле трубопроводной арматуры ее размещают в технических колодцах.

Если на участке используются колодцы или скважины, от которых для транспортировки воды к дому проложена подземная трубопроводная магистраль, минимальное заглубление водопровода принимают равным нижней точке замерзания грунта в данном районе с добавлением 0,5 м. Слой почвы сверху во избежание нежелательного нагрева воды в трубах летом оставляют не менее 50 см.

Рис. 3 Протягивание подземных инженерных коммуникаций немецким трубоукладчиком

Как проходит разводка разноразмерных водяных труб в любого размера частной квартире или домовладении без помощи специалистов своими руками

Когда нужно разработать схему, по которой будут разводиться по помещениям трубопроводы, можно воспользоваться одним из 3 вариантов. Мы разобрали их ниже.

Действуем через тройник

Отличный способ, если техники мало или нельзя спрятать изделия в полу и стенах. По всему жилищу пускаются две магистральные линии, от которых идут тройники на каждую точку.

  • дешевле;
  • используется небольшое количество материалов;
  • не стоит открывать сразу несколько кранов.

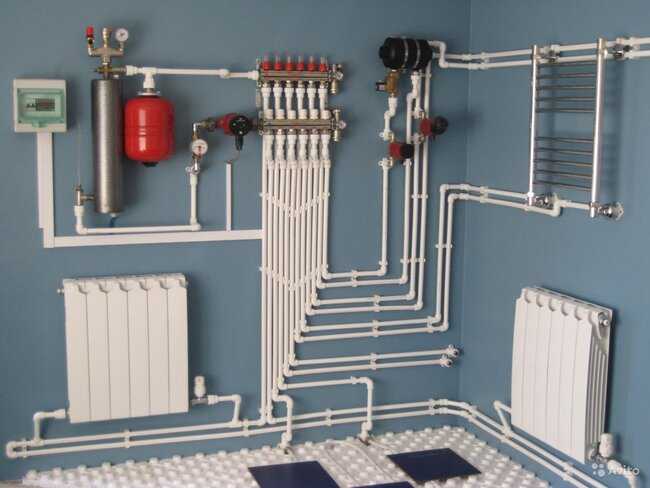

Коллекторная (лучевая) разновидность

Если вы думаете, как сделать правильную разводку воды в частном доме, то посмотрите на фото. Это хороший вариант, если в здании несколько ванных или туалетов, кухня, стиральная машина и еще крупные сантехнические узлы. Задействуют 2 луча, от коллектора к каждой точке водозабора идет отдельная линия.

  • понадобится много материалов;
  • выйдет дороже предыдущего типа;
  • монтировать трудоемко;
  • давление будет стабильным вне зависимости от используемых одновременно узлов;
  • можно чинить устройства, не перекрывая все водоснабжение;
  • под коллекторы нужно специальное место.

Комбинированный тип

Не все знают, но эти два вида можно совмещать в пределах одного домовладения. Какие-то участки собирают по первому подвиду, другие – по второму. Все зависит от желания владельца и мастерства специалиста, который будет это делать. Это экономнее и грамотнее в крупном жилье, где люди живут постоянно.

Разводка открытого и скрытого типа

В зависимости от метода прокладки можно поделить системы на две разновидности. Например, тройниковая находится на виду, а скрытую убирают в стену, пол или короб. До спрятанной добраться в случае ремонта будет тяжело. Эти подтипы также можно комбинировать между собой.

Подключение водопроводных вводов

Вводный участок подсоединяется к внешней сети водопровода одним из следующих методов:

  • напрямую к оставленным при сооружении городской магистрали тройникам, крестовинам либо заглушенным отверстиям;
  • подсоединением трубы к магистрали сваркой либо врезкой тройника;
  • посредством седелки.

В последнем случае используют чугунную фасонную деталь, закрепляя ее на водопроводе хомутом на резиновой прокладке. Седелка применяется, когда нет возможности перекрыть внешний водопровод. На ней закрепляется запирающая арматура – проходной кран либо задвижка – посредством резьбового или фланцевого соединения. Для просверливания в трубе отверстия к запорному элементу крепится сверлильное устройство.

Вентиль либо задвижка также устанавливается в месте подключения ввода сечением более 50 мм к внешней водопроводной системе. Вводные узлы оборудуются упорами на участках поворотов по вертикальной либо горизонтальной плоскости.

Летний водопровод: составные части

Основные части летней схемы водоснабжения следующие:

  • Пластиковый, полипропиленовый или полиэтиленовый трубопровод диаметром от 2 до 2,5 см. Чаще всего применяются белые трубы ПВХ. Для элементов расположенных над поверхностью почвы лучше воспользоваться гибкими шлангами. Это будет гораздо практичнее и удобнее.
  • Краны и фитинги должны идеально подходить по диаметру к трубопроводу во избежании протечек
  • Насосное оборудование должно подбираться, исходя из качества используемой воды и параметров самого насоса. Для летних систем используются поверхностное или погружное насосное оборудование (к примеру насосы Малыш и Ручеёк)
  • Фильтры используются для исправной работы насоса. Большинство современного оборудования может не выдержать качества используемой неочищенной воды.

Схема водоснабжения частного дома: как сделать разводку трубы для воды своими руками — советы по монтажу и подключению

В этой статье мы рассмотрим схему, по которой производится разводка труб водоснабжения в любом частном доме своими руками. Человеку без специальной подготовки довольно трудно разобраться в тонкостях обустройства, но понять основы рекомендуем каждому владельцу жилья. Это пригодится для контроля работы монтажников, а также для выбора оптимального варианта снабжения. Прокладка трубопровода – не менее значимая задача, чем организация сети насосного оборудования. Мы предоставим всю необходимую информацию, чтобы было проще понять специфику устройства и правил, к тому же все основывается на нормативных требованиях.

Строительные нормы и правила

Схема монтажа ввода водопровода в дом

Узел ввода водопровода в здание обустраивают под нежилым помещением, к примеру, под лестничной клеткой, поскольку рядом может располагаться станция из двух насосов: рабочего и запасного. Нахождение насосного оборудования под жилыми помещениями запрещено Строительными нормами и правилами 2.04.01-85.

Прокладка вводного трубопровода выполняется по минимальному расстоянию под углом в 90 градусов к стенке дома и с наклоном 0,005 к общегородской магистрали. Это позволит сливать лишнюю влагу.

Вводный участок в месте прохождения сквозь стенку либо фундамент строения требуется защитить от механических повреждений. Для этого трубные отрезки в сухих грунтах укладывают в футлярах из стальных гильз с заделыванием кольцевого зазора просмоленным волокном и размятой глиной, а на внешней стороне — цементным раствором для герметизации. В насыщенных влагой почвах для обустройства вводов, проходящих сквозь стенки и фундаментные основания, применяют ребристые патрубки, а при близости подпочвенных источников используют сальники или заделывают цементом, бетонной смесью.

Размер отверстия для ввода в стенке фундаментного основания либо подвала здания должен быть на 40 мм больше сечения трубы ввода.

Минимальные расстояния в горизонтальном направлении от труб вводов до прочих подземных коммуникаций установлены строительными нормативами:

  • до теплотрассы – 1,5 м;
  • до канализационной магистрали при сечении ввода до 20 см – 1,5 м, более 20 см – 3 м;
  • до газопроводных сетей низкого давления – 1 м, среднего – 1,5 м;
  • до электрокабелей и телефонных проводов – 0,75–1,0 м.

При пересечении со сточной магистралью водопроводную сеть прокладывают выше на 40 см. Входной участок в идеале также располагается над трубами канализации. Если же ввод водоснабжения можно устроить лишь ниже вывода сточных вод, перечисленные выше дистанционные критерии нужно увеличить на разницу глубинных показателей прокладки трубопроводов. При этом обязательно используют трубы из стали, помещенные в футляр с вылетом в обе стороны до метра.

Глубина заложения входа водопроводной магистрали зависит от того, как проходит внешний водообеспечивающий трубопровод

Важно, чтобы вводные участки располагались ниже уровня замерзания почвы. Минимальный глубинный показатель прокладки – метр, но только если температура земли на этой отметке выше нуля

Обязательно учитывайте, что для обеспечения свободного слива с системы ввод устанавливают с уклоном 0,005 в сторону внешней водоподающей сети.

Какие проблемы могут возникать, если отказаться от услуг сантехника?

Нередко при отказе от услуг профессионального сантехника возникают проблемы. Зачастую ввод холодной воды в дом осуществляется в непосредственной близости от канализации на небольшой высоте от поверхности.

В результате трубы подвода воды оказываются залитыми в пол. То есть все отводы будут внутри стяжки. Например, в рассматриваемом случае труба полиэтиленовая для холодной воды. И здесь используются компрессионные фитинги. Можно, конечно, припаять, но вы можете такие фитинги просто не найти в своем регионе. И придется вам ставить компрессионные, но их нельзя заливать в пол. Вот и возникнут сложности.

Подключение водопроводных вводов


Вводный участок подсоединяется к внешней сети водопровода одним из следующих методов:

  • напрямую к оставленным при сооружении городской магистрали тройникам, крестовинам либо заглушенным отверстиям;
  • подсоединением трубы к магистрали сваркой либо врезкой тройника;
  • посредством седелки.

В последнем случае используют чугунную фасонную деталь, закрепляя ее на водопроводе хомутом на резиновой прокладке. Седелка применяется, когда нет возможности перекрыть внешний водопровод. На ней закрепляется запирающая арматура – проходной кран либо задвижка – посредством резьбового или фланцевого соединения. Для просверливания в трубе отверстия к запорному элементу крепится сверлильное устройство.

Вентиль либо задвижка также устанавливается в месте подключения ввода сечением более 50 мм к внешней водопроводной системе. Вводные узлы оборудуются упорами на участках поворотов по вертикальной либо горизонтальной плоскости.

Проектирование водоснабжения многоквартирного дома

Для того чтобы многоквартирное жилое здание функционировало нормально, очень важно правильно спроектировать и обустроить систему водоснабжения в нем. Как правило, водоснабжение в многоквартирном доме – это:

Как правило, водоснабжение в многоквартирном доме – это:

  • во-первых, центральная магистраль, подающая воду;
  • во-вторых, разводка труб на дом;
  • в-третьих, разводка труб в каждую квартиру.

Для каждого конкретного здания в зависимости от таких его параметров:

  • назначение;
  • технологические требования;
  • противопожарные требования;
  • места расположения водоразборных приоборов, –

система водоснабжения может отличаться. В частности, выделяют такие сети, как:

  1. Тупиковые. Могут быть:
    1. с верхней разводкой, которая проводится под потолком верхнего этажа или по чердаку;
    2. с нижней разводкой, располагающейся в подвале здания или под полом 1-го этажа.
  2. Кольцевая.
  3. Зонная.
  4. Комбинированная.

В процессе проектирования специалист обязательно производит гидравлический расчет такого количества воды, которое необходимо для того, чтобы все жители дома могли бесперебойно пользоваться ресурсом для различных нужд.

Стоимость проекта водоснабжения

Горячее водоснабжение многоквартирного дома

Системы горячего и холодного водоснабжения в многоквартирном доме проектируются по принципиально разным схемам.

Грамотно организованное горячее водоснабжение представляет собой централизованную систему циркуляционной конфигурации, с одно- или двухтрубной разводкой стояков.

В первом случае все стояки определенной секции здания объединяются в один, который называют «холостым», так как потребителей он не имеет.

Стояки закольцовывают по высоте дома для того, чтобы сохранить одинаковые диаметры труб по всему зданию и обеспечить лучшее водораспределение для каждой квартиры.

При этом для зданий с разным количеством этажей проектируют стояки определенного диаметра:

  • до 5 этажей – 25 мм;
  • 6 этажей и выше – 32 мм.

Полотенцесушитель в ванной устанавливается на подающий стояк, что имеет свои недостатки: если вода в котельной будет нагрета слабо, до самых дальних жильцов она дойдет уже остывшей. Для того чтобы избежать таких ситуаций, специалисты рекомендуют врезать специальную трубу-перемычку между прямой и обратной проводкой (байпас).

В случае с 2-х-трубной разводкой, система имеет 2 стояка – для подачи и отвода воды. Отводящий циркуляционный стояк – это не что иное, как отопительное колено, используемое в качестве полотенцесушителя.

Холодное водоснабжение многоквартирного дома

Трубопроводы для холодного водоснабжения потребителей многоквартирных домов делают по тупиковой схеме, т. е. одной ветки идущей от источника водоснабжения до самого последнего потребителя, где она и заканчивается.

На вводе холодного водопровода в здание устанавливают водомерный узел, состоящий из стальных труб, фитингов и счетчика воды. Изначально счетчик монтируется таким образом, чтобы направление движение холодной воды совпало со стрелкой на корпусе прибора.

Узел жестко крепится к поверхности (на пол или к стене), при этом обращают внимание на то, чтобы ось счетчика была на высоте 30–100 см от пола. Там, где трубопровод поворачивает, устанавливают металлические опоры

Там, где трубопровод поворачивает, устанавливают металлические опоры.

Водоснабжение многоквартирного дома: снип

Следует помнить, что проектирование внутреннего водоснабжения многоквартирного дома производится с учетом соответствующих строительных норм и правил, а именно СНиП «Внутренний водопровод и канализация зданий» (№ 2.04.01-85).

Этот документ нормирует важные параметры, влияющие на качество работы системы водоснабжения. В данном СНиП имеются разделы, в которых подробно описана информация касательно:

  • температуры и другие показателей воды в сети внутреннего трубопровода;
  • правил расчета расхода воды в зависимости от количества потребителей и сан-тех приборов;
  • состава и правил выбора системы водопровода холодной воды в зависимости от санитарных и гигиенических требований, технико-экономической целесообразности, и т. д.;
  • параметров системы водопровода горячей воды;
  • противопожарного водопровода и пр.

Проектирование водоснабжения многоквартирного дома – ответственное и трудоемкое занятие, справиться с которым грамотно и быстро под силу настоящему профессионалу-проектировщику.

Специалист распланирует проект многоэтажного дома с учетом не только требований СНиП, но и конструктивных, планировочных, архитектурных решений объекта.

Проход труб через фундамент зданий

Наружную сеть водопровода и канализации вводят в дом через фундамент с помощью стальных гильз большего диаметра, их стандартный размер для труб ПНД – 75 мм, для канализации из ПВХ 110 мм используется труба диаметром 160 мм.

Правила прокладывания наружных водопроводов регламентированы сводом правил СП 31.13330.2012 и включает в себя следующие пункты:

  • Ввод коммуникаций в дом производится через обрезки металлических труб (гильзы) с наименьшим диаметром 50 мм.
  • Для ликвидации последствий линейных расширений при температурных перепадах используют компенсаторные вводы.
  • Дистанция между входом в фундаментную основу труб воды и стоков должна быть от 1,5 м., при входе по вертикали промежуток между гильзами – от 0,4 м.
  • Диаметр отверстия в несущих конструкциях делают больше места вставляемый гильзы минимум на 2 мм.
  • Для обеспечения самотека гильза канализационных труб вставляется с уклоном 4 – 7 градусов.
  • Глубина залегания подходящих к дому трубопроводов берется больше 0,7 м. от отмостки.

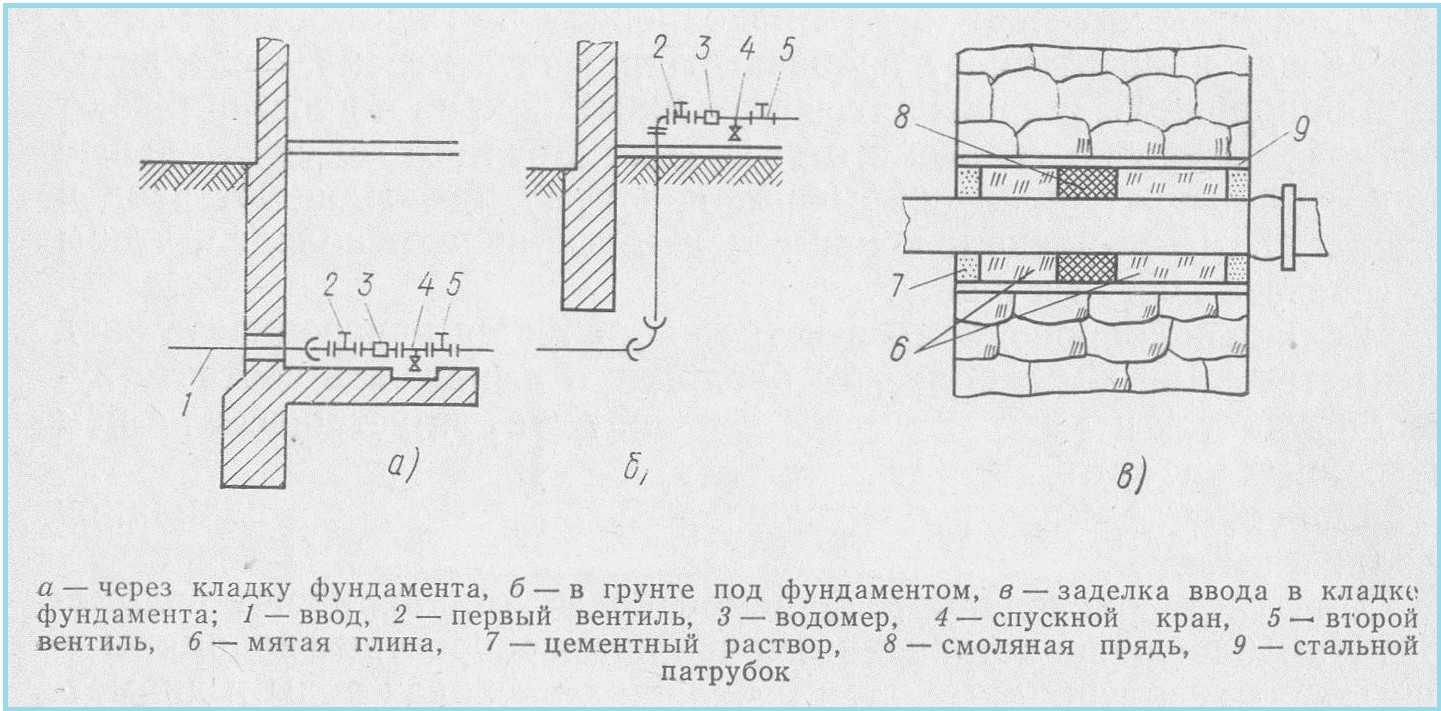

Рис. 9 Схема прокладки ввода трубы в здание

При прокладке водопроводных магистралей необходимо соблюдать нормы расстояний до фундамента – это позволит избежать негативных последствий в случае прорыва трубопроводов или просадки здания

В бытовом домостроении важно придерживаться норм при укладке коммуникаций, которые должны размещаться в разных траншеях, тогда прорыв канализационных труб при любых обстоятельствах не приведет к заражению питьевой воды

Устройство и схема вводов водопроводной сети


Ввод трубопровода через кирпичную стену

Вводный участок соединяет внешнюю водопроводную сеть от точки подключения до водоизмерительного узла или перекрывающего элемента. В комплекс входит и заделка прохода труб в дом.

Существует два вида введения магистрали водообеспечения в здание: от центральной сети либо от локального источника воды. Децентрализованный способ применяется, когда водоснабжающие системы располагаются далеко от построек. Подсоединение выполняется от скважины либо колодца. Таким способом обычно запитываются частные дома, в них обустраивают единственный ввод.

В высотных зданиях каждое подсоединение водоснабжающей магистрали приходится на 400 и меньше квартир. Количество вводных участков зависит от режима предоставления влаги потребителям:

Число вводов Возможность установки
Один В строениях, внутри которых есть тупиковые магистрали и меньше 12 пожарных кранов.
Два и больше Внутри зданий больше 16 этажей, а также в постройках, оснащенных зонной водопроводной системой и там, где предусмотрено больше дюжины пожарных гидрантов.

Общее число вводов определяется выбранной схемой водопровода. В жилых и общественных зданиях стандартной постройки обычно один вводный узел.

В месте соединения ввода и внешней части водопроводной сети обустраивают колодезный резервуар диаметром не меньше 70 см для размещения запорной арматуры. Это может быть вентиль или задвижка, позволяющие в любой момент перекрыть водный поток.

При установке двух и более вводов их подсоединяют к разным участкам внешней кольцевой магистрали, монтируя на ней разделительную задвижку. Если дополнительно установлено напорное оборудование, которое повышает давление внутри водоподающей сети, вводы организуют перед насосами. При этом на объединяющей монтируют запирающие элементы. Они позволят обеспечить влагой все насосное оборудование. Вводы не соединяют, если каждый из них оснащен самостоятельной напорной станцией.

Почему важно соблюдать эту дистанцию

Слишком близко расположенная к фундаменту канализация неприемлема. Это касается и крупных многоквартирных комплексов, и частных домов. Если не соблюдать установленные нормы, это может привести к критическим последствиям.

Фундаментная плита здания

Вот что иногда случается при слишком близком расстоянии:

  1. Канализацию прорывает (по какой-то причине, не из-за дистанции между канализацией и фундаментом жилого здания).
  2. Грунт не успевает всасывать воду, и она поднимается до основания здания.
  3. Даже обычная вода в такой ситуации будет размывать фундамент. А вода в канализации часто содержит агрессивные вещества, которые усугубляют процесс.

Не стоит забывать и о том, что это несет в себе санитарную угрозу. Вот почему слишком маленькая дистанция между канализацией здания и его фундаментом недопустима не только по СНиП, но и по СанПиН.

Фундамент начнет проседать, но постепенно. Да и ухудшение санитарной обстановки резко не даст о себе знать. Первые признаки будут лишь со временем.

Прокладка под фундаментом на дачном участке

Это и неприятный запах, и положение дома в пространстве. Но тогда уже придется принимать меры, которые бы не понадобились при грамотном прокладывании канализации.

Ремонт коммуникаций в этом случае предполагает демонтаж поверхностных конструкций, в том числе плитки. Такие работы трудоемки, затратны и к тому же рискованны. Присутствует риск повредить исправные коммуникации, а также несущие конструкции дома. Вот почему лучше до такого не доводить.

Строительные нормы и правила

Схема монтажа ввода водопровода в дом

Узел ввода водопровода в здание обустраивают под нежилым помещением, к примеру, под лестничной клеткой, поскольку рядом может располагаться станция из двух насосов: рабочего и запасного. Нахождение насосного оборудования под жилыми помещениями запрещено Строительными нормами и правилами 2.04.01-85.

Прокладка вводного трубопровода выполняется по минимальному расстоянию под углом в 90 градусов к стенке дома и с наклоном 0,005 к общегородской магистрали. Это позволит сливать лишнюю влагу.

Вводный участок в месте прохождения сквозь стенку либо фундамент строения требуется защитить от механических повреждений. Для этого трубные отрезки в сухих грунтах укладывают в футлярах из стальных гильз с заделыванием кольцевого зазора просмоленным волокном и размятой глиной, а на внешней стороне — цементным раствором для герметизации. В насыщенных влагой почвах для обустройства вводов, проходящих сквозь стенки и фундаментные основания, применяют ребристые патрубки, а при близости подпочвенных источников используют сальники или заделывают цементом, бетонной смесью.

Размер отверстия для ввода в стенке фундаментного основания либо подвала здания должен быть на 40 мм больше сечения трубы ввода.

Минимальные расстояния в горизонтальном направлении от труб вводов до прочих подземных коммуникаций установлены строительными нормативами:

  • до теплотрассы – 1,5 м;
  • до канализационной магистрали при сечении ввода до 20 см – 1,5 м, более 20 см – 3 м;
  • до газопроводных сетей низкого давления – 1 м, среднего – 1,5 м;
  • до электрокабелей и телефонных проводов – 0,75–1,0 м.

При пересечении со сточной магистралью водопроводную сеть прокладывают выше на 40 см. Входной участок в идеале также располагается над трубами канализации. Если же ввод водоснабжения можно устроить лишь ниже вывода сточных вод, перечисленные выше дистанционные критерии нужно увеличить на разницу глубинных показателей прокладки трубопроводов. При этом обязательно используют трубы из стали, помещенные в футляр с вылетом в обе стороны до метра.

Глубина заложения входа водопроводной магистрали зависит от того, как проходит внешний водообеспечивающий трубопровод

Важно, чтобы вводные участки располагались ниже уровня замерзания почвы. Минимальный глубинный показатель прокладки – метр, но только если температура земли на этой отметке выше нуля. Обязательно учитывайте, что для обеспечения свободного слива с системы ввод устанавливают с уклоном 0,005 в сторону внешней водоподающей сети

Обязательно учитывайте, что для обеспечения свободного слива с системы ввод устанавливают с уклоном 0,005 в сторону внешней водоподающей сети.

Фото схемы монтажа для системы водоснабжения, которая обычно используется в частном загородном доме

Есть 2 способа, которыми можно проводить подключение – последовательно, один за другим и параллельно, когда все включены одновременно. Что делать у себя – зависит от того, сколько человек проживает, постоянно они находятся или периодически, насколько интенсивно используется водопровод.

В некоторых случаях применяется смешанный тип, когда все смесители подключаются через коллектор-объединитель, а все остальные элементы должны быть присоединены последовательно.

Если подключение будет последовательным

Выглядит это как поочередное подведение труб, которые ведут от стояка или водонагревательного устройства к сантехнике и кранам. Сначала отводятся общие, а потом уже от них через тройники уходят ветки к местам, где будет потребляться влага.

Это более экономный способ, его часто задействуют в квартирах и небольших домах. Суть экономии в малом количестве материалов, а сам монтаж упрощен. Система будет компактной, ее проще спрятать под отделку.

Серьезный недостаток заключается в том, что если горячей жидкостью пользуются одновременно несколько человек, то в наиболее удаленной из точек напор будет значительно ниже, чем в других.

Еще один минус в том, что если потребуется что-то из сантехнических устройств отремонтировать или подключить, то понадобится отключать от снабжения все жилье целиком.

Именно поэтому мы рекомендуем в частных жилищах с высоким потреблением проводить другую схему, чтобы избежать проблем с функционированием.

Если подключение будет происходить параллельно

Этот вариант основывается на том, что сами трубы идут от главного коллектора к точкам, где будет происходить водозабор. Для каждой из линий ставят отдельные узлы.

Придется прокладывать намного больше трубных линий, соответственно, появятся затруднения при их маскировке. И любая часть с краном или техникой будет иметь стабильный, не меняющийся напор, даже если одновременно задействовано несколько сантехприборов и кранов. Изменения в напоре будут минимальными, давление будет ровным.

Коллектором называют устройство, у которого один ввод и от двух и более выводов. Их количество будет зависеть от того, сколько узлов и техники использует источник.

1,5 м3/ч Для технической воды

1,5 м3/ч Для технической воды

Для ХВС это делается перед входом в помещения, а для ГВС – сразу после водонагревательного изделия. Перед коллектором ставится очистной фильтр и редуктор, который будет контролировать давление.

Понравилась статья? Поделиться с друзьями:
Строй-Инвест
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
