Проводка под натяжным потолком: достоинства и недостатки, рекомендации и возможные ошибки

Проводка по потолку — способы для разных видов поверхностей

Выбирая материалы для работы, и осуществляя прокладку проводки, ориентируйтесь на базовую поверхность потолка, а именно, материал, который составляет ее основу:

• дерево;
• металл;
• железобетон.

Деревянное потолочное основание

Чтобы зафиксировать кабель к деревянному потолку, нужно провода протянуть по стальным трубам. Диаметр трубы выбирайте такой, чтобы в нее поместилась проводка.

Распределительные коробки в данном случае так же должны быть произведены из устойчивых к огню материалов. Лучший вариант – металлические короба и трубы. С внутренней стороны на них уложен слой изолятора, который не даст проводам прикасаться к стенкам ящика.

Действовать нужно следующим образом:

• с бумажного чертежа перенесите рисунок на поверхности, тщательно наметьте линии монтажа кабеля;
• установите распределительные коробки;
• трубы нарежьте до нужной длины, зафиксируйте их к потолочному основанию;
• соедините друг с другом отдельные части труб сваркой;
• при помощи протяжки проложите провода по трубам;
• выведите их в распределительную коробку, концы оставьте примерно по 20 см;
• соедините все жилы, обмотайте стыки изолентой и заземлите;
• теперь можно проверить работоспособность.

Металлическая поверхность

Металл – это электрический проводник, поэтому для проводки к такому перекрытию, необходимо провода укладывать внутрь специальных пластиковых труб. При этом короба также должны быть выполнены из пластмассы. Если невозможно применять пластиковые изделия, то допускается прокладывать кабель в трубах или коробах из стали.

Монтаж проводки осуществляет аналогичным образом с прокладкой кабеля по деревянному потолку.

Железобетонное плиточное перекрытие

Плиты из железобетона, составляющие основу базовой поверхности потолка, выпускают уже с готовой прокладкой для коробок и труб. В старых домах кабель монтируют по панелям сквозь каналы плиты, которые проходят по ее поверхности и образуют пустоты в плитах, а затем отверстия штукатурят толстым слоем шпаклевки. Но в этом случае от штробления каналы часто бывают засорены остатками бетона. Если у вас аналогичная ситуация, провода нужно монтировать прямо к поверхности плиты перекрытия. Для изоляции лучше всего прятать кабель в гофрированной защитной трубе из негорючего материала.

Открытая прокладка проводов по железобетонному потолку делается по одному следующих вариантов:

• кабели крепят на потолок при помощи скоб;
• провода помещают в защитную гофрированную трубу, которую фиксируют к перекрытию шурупами в пластиковые дюбеля;
• кабель заводят в металлические или стальные трубы, и крепят их на потолок с помощью хомутов или скоб;
• для защиты проводки применяют электротехнические трубы, которые монтируют к потолочной поверхности на клипсы.

Во время скрытого монтажа осуществляется прокладка провода по пустотам вдоль плит. Поперечная установка кабеля запрещена, поскольку может нарушить целостность перекрытия.

Алгоритм действий будет следующим:

• от стены отступают на 50-70 мм, ставят первую отметку;
• делают углубление 2 см вдоль стены и 10 см вдоль плиты;
• такие же действия осуществляют в месте расположения люстры или светильника;
• протяжку с кабелем заводят в канал, выводят провода с другого конца трубы;
• после того, как кабель будет выведен наружу, отмеряют 40 см, лишнюю часть отрезают;
• жилы кабелей соединяют в распределительной коробке, места соединения припаивают, изолируют;
• проверяют качество и целостность разводки проводов.

Укладка электрики до приборов освещения по внутренним пустотам плит перекрытия

Такой способ разводки коммуникаций используется при монтаже электропроводки в новых домах, готовящихся к сдаче в эксплуатацию. Проектная документация в этом случае содержит соответствующие отметки, поэтому при необходимости можно легко определить расположение проводов.

Чтобы своими руками подвести проводку для светильников натяжного потолка, достаточно приготовить набор необходимых инструментов и воспользоваться определенной инструкцией.

Из инструментов понадобится следующее:

• Перфоратор с буром, соответствующим диаметру крепежей.
• Молоток.
• Шнур или веревка для разметки.
• Крепежные элементы для осветительных приборов.
• Шурупы с пластиковыми уплотнителями.
• Электрический кабель.
• Тонкая и жесткая проволока.

Монтажные работы выполняются по такой инструкции:

• Используя шнур или веревку, определяется центральная точка на потолке. Для этого в углах помещения крепят шурупы, привязывают веревку или шнур, с помощью которых отбивают диагонали. На месте их пересечения находят центральную точку. В этой точке следует расположить прибор освещения.
• В центральной точке с помощью перфоратора необходимо сделать отверстие, через которое будет выведен кабель.
• Отверстие расширяют до диаметра около 3 см.
• Далее находим точку пересечения уровня распределительной коробки и продольной линии от отверстия в центре потолка. Здесь сверлится еще одно отверстие и расширяется до определенного диаметра.

• К кабелю прикрепляют перевязку из жесткой стальной проволоки.

• Другой конец проволоки вставляют в отверстие около распределительной коробки и проталкивают ее до центральной части потолка внутри полости плиты.
• Когда по расчетам перевязка достигнет определенной точки, крючок из жесткой проволоки необходимо вставить в отверстие в центре и попытаться зацепить перевязку.
• В случае удачной попытки проволоку вытягивают вместе с проводкой на необходимую длину.
• После этого устанавливают крепежные элементы для приборов освещения, включая различные светильники и люстры.

Советы специалистов

Чтобы избежать перечисленных выше ошибок, придерживайтесь свода правил по монтажу электропроводки в деревянной постройке.

В этом вам помогут следующие советы профессионалов:

Провода в запотолочном пространстве прокладывают с соблюдением требований к установке наружных систем электроснабжения. Проводка укладывается в металлический короб или пластиковую гофру. Для крепления к потолку используйте монтажные клипсы. Заранее составьте план размещения потребителей электрического тока. На каждую группу потребителей запланируйте по одной распределительной коробке. Прокладку сетей электроснабжения начинайте с монтажа распределительных коробок. Все гофры и каналы на потолке прокладывайте параллельно друг другу, чтобы упростить последующее обслуживание. Провода не должны пересекаться. В месте стыковки нескольких линий устанавливают распаечную коробку. В местах с повышенной влажностью используйте специальные влагозащищенные распаечные коробки

То же самое касается и гофрированных труб для прокладки проводов. Скрытую проводку используйте в помещениях с повышенной влажностью

При использовании скрытого монтажа важно тщательно рассчитать нагрузки и правильно подобрать сечения кабелей, поскольку в будущем у вас не будет доступа к проводке

При обустройстве в деревянном доме систем электроснабжения предусматривайте возможность их замены в случае возникновения аварийной ситуации или физического износа кабелей электроснабжения. Если все работы по монтажу проводки выполнены правильно, то это обеспечит безопасную эксплуатацию постройки и ее долговечность.

Крепление проводов с помощью перфоратора и дюбелей, скоб, хомутов

Сначала рассмотрим первый способ с помощью привычного всем перфоратора.

Самые ходовые и распространенные виды крепежа для прокладки кабеля в квартире в этом случае:

Дюбель-стяжка для крепления одиночного плоского или круглого кабеля

Принцип крепления – сверлится отверстие диаметром 6мм, внутрь хомута закладывается кабель и хомут заталкивается, забивается в отверстие.  Преимуществ у данного крепления несколько – экономично, быстро, никаких лишних выпирающих деталей, если вам придется заделывать крепеж в штробе. Кроме этого данным крепежом можно крепить и гофру.

Кабельная стяжка с отверстием под дюбель

Минимальные затраты на расходку. Достаточно иметь пластиковый дюбель и более ничего. Занимает минимум места на поверхности.

Монтажная квадратная площадка

Сверлите отверстие на 6мм, забиваете чопик или пластиковый дюбель хомут и шурупом прикручиваете площадку к стене. После чего кабельной стяжкой притягиваете кабель к площадке.

Клипсы под гофру

Крепление клипсы осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.

Металлические скобы

Если кабель прокладывается в металлорукаве, то для крепления используйте металлические скобы. Опять же размер подбирается исходя из диаметра металлорукава.

Самоклеющаяся площадка

Если требуется проложить участок кабеля по металлической поверхности, и эту поверхность нельзя или не желательно сверлить, воспользуйтесь самоклеющимися площадками. Площадка имеет самоклеющуюся подложку, которая после удаления защитного слоя легко приклеивается на чистую поверхность. Кабель крепится к площадке опять же нейлоновой стяжкой. Такой крепеж часто используется при монтаже проводки в большой электрощитовой.

Преимущества и недостатки использования СИП

Эти провода позволяют:

• обеспечить нужный класс электробезопасности;
• повысить надежность сети во время эксплуатации;
• уменьшить расходы на содержание электросети (до 80%);
• сократить сроки монтажа и уменьшить трудозатраты;
• размещать электропроводные линии на стенах зданий;
• сократить потери при передаче электричества (благодаря небольшому сопротивлению);
• подключать объекты без отключения главной питающей линии;
• прокладывать и подключать линии своими силами.

Минусы СИП:

• стоят на 20-25% больше, чем обычные провода без изоляции;
• многие энергопоставщики не готовы использовать СИП (устаревшее оборудование и нет инструментов для монтажа);
• позволяют прокладывать только воздушные ЛЭП.

Организация распределительных коробок при укладке проводки над подвесным потолком

Как говорилось раннее, при установке глухого подвесного потолка, доступ к коробкам невозможен. Один из вариантов решения — монтаж коробок ниже потолка. Но тогда теряется весь эффект от скрытой проводки.

Если вы предвидите необходимость периодического вмешательства в коробку, можно установить в незаметном месте (например, над высоким шкафом), ревизионный люк.

Существуют так называемые «люки-невидимки», которые не слишком портят внешний вид.

Тогда есть смысл вывести ключевые линии в одну распаячную коробку, и поместить ее над люком. Это несколько усложнит монтаж, но при необходимости обеспечит легкий доступ.

И все таки, самый оптимальный способ организации распределительных узлов (хотя бы на магистральных линиях) — вынос коробок за плоскость подвесного потолка. Поэтому узловые точки делаются в коридоре (прихожей), где всегда можно организовать антресоли. Все коробочки будут доступны, и в то же время, скрыты от глаз.

Ввод внутрь дома

В случае, когда прибор учета расположен внутри помещения и выданные Технические Условия допускают такой вариант, возникает дилемма: заводить СИП внутрь строения и подключать непосредственно к шкафу учета, либо до ввода в дом сделать переход на кабель ВВГнг? Оба варианта в принципе возможны, но следует учесть следующие нюансы. Оболочка СИП не обладает достаточной огнестойкостью по сравнению с кабелем ВВГнг, потому, заводить этот провод внутрь, особенно, если дом деревянный, нежелательно. С другой стороны, представители энергосбыта вряд ли примут соединение проводов, расположенное до прибора учета. Выйти из этого положения можно двумя путями:

• Выполнить ввод цельным кабелем СИП с использованием металлических труб и гофрированных рукавов, обработав его одним из огнезащитных составов в виде краски или пасты;
• На наружной стене, перед вводом внутрь дома, установить автоматический выключатель, на ввод которого завести СИП, а на выход-кабель, идущий внутрь помещения к счетчику. Выключатель следует разместить в пломбируемом боксе.

Второй вариант выглядит предпочтительней, так как: во-первых, внутри помещения используется материал с высокой огнестойкостью, во-вторых, скрытый от глаз участок кабеля, в месте его прохода через стену, защищен автоматом. В этом случае, автомат ввода до счетчика в щите учета уже не требуется.

Скрытая прокладка

Скрытая прокладка применяется при наличии в помещении натяжного, подвесного или подшивного потолка. Характер области эксплуатации позволяет снизить до минимума требования к эстетике элементов скрытой фиксации.

Площадка с монтажным отверстием

Этот простой крепежный компонент крепления представляет собой пластиковую квадратную деталь, на лицевой стороне которой выполнены одна или две проушины. После установки площадок кабель можно закрепить стяжками.

Рис. 10. Площадка c двумя парами проушин под стяжки

Реже встречаются площадки с интегрированным в нее пластиковым хомутом.

Крепление площадки может выполняться на клею или шурупом (реже двумя, пример – на рис. 10). При крепеже шурупом центральную часть площадки снабжают монтажным отверстием.

Дюбель-хомут

Дюбель-хомут или дюбель колье как элемент крепления – комбинация дюбеля с монтажной площадкой. Предполагает применение отдельной стяжки. Иногда стяжка является интегральным компонентом дюбеля, такую конструкцию показывает рис. 11.

Рис. 11. Дюбель-хомут с интегральной стяжкой

Для увеличения прочности крепления обычную насечку заменяют развитым оребрением стержня пластикового дюбеля круглыми площадками небольшой толщины. При монтаже дюбель забивают в отверстие, диаметр которого несколько меньше диаметра оребрения. Усилие удержания возрастает за счет загиба пластин назад.

Быстросохнущий раствор (алебастр, гипс)

Быстросохнущие составы, функции которых чаще всего возлагают на алебастр или гипс, используются для крепления кабеля или трубки в штробе. При обращении к такому способу штробу с уложенным в нее кабелем или трубкой замазывают примерно каждые 50 см небольшим количеством монтажного состава. Эту и остальную часть закрывают монтажными лентами.

Сильные стороны такого метода крепления – низкая стоимость, высокая скорость прокладки, дополненная возможностью прокладки без специального крепежа. Главный недостаток — невысокая емкость канала (не более двух проводов), а также сложность укладки в штробу гофрированной трубки.

Нельзя также забывать о том, что проложенный провод сложно заменять при выходе из строя.

Зажимы

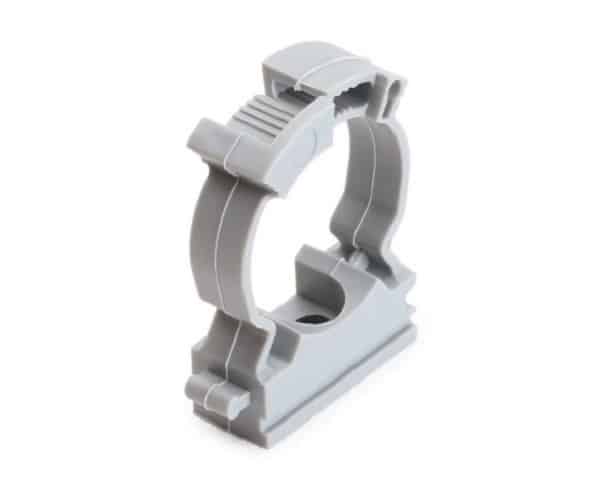

Зажимы конструктивно похожи на клипсы и часто объединяются с ними в одну группу. Главное отличие — иной принцип крепления провода: жестким интегральным хомутом. Вариант конструкции этого элемента демонстрирует рис. 12.

Рисунок 12. Клипса-зажим с защелкой

Кабельные клипсы могут иметь также групповое исполнение, что показано на рис. 13. Групповой компонент крепления отличается наличием нескольких посадочных гнезд для проводов или пластиковых труб, закрываемых общей фиксирующей скобой.

Рис. 13. Трехпостовая групповая клипса-зажим

Зажимы как элементы крепления за счет увеличенной конструктивной сложности имеют более высокую стоимость по сравнению с классическими клипсами. Они привлекательны тем, что позволяют фиксировать кабели разного диаметра. Одновременно кроме жесткой фиксации могут выполнять функции компонента свободной поддержки провода.

Преимущества и недостатки использования СИП

Эти провода позволяют:

• обеспечить нужный класс электробезопасности;
• повысить надежность сети во время эксплуатации;
• уменьшить расходы на содержание электросети (до 80%);
• сократить сроки монтажа и уменьшить трудозатраты;
• размещать электропроводные линии на стенах зданий;
• сократить потери при передаче электричества (благодаря небольшому сопротивлению);
• подключать объекты без отключения главной питающей линии;
• прокладывать и подключать линии своими силами.

Минусы СИП:

• стоят на 20-25% больше, чем обычные провода без изоляции;
• многие энергопоставщики не готовы использовать СИП (устаревшее оборудование и нет инструментов для монтажа);
• позволяют прокладывать только воздушные ЛЭП.

Правила и особенности выбора типа крепежа для кабеля

Крепеж для кабеля выбирают в зависимости от способа его прокладки и материала основания, к которому будет фиксироваться провод. Начнем с выбора по материалу.

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

В зависимости от типа материала

Все основания делят на мягкие и твердые, но есть еще тонкие и ломкие. К мягким основам относят древесину, сюда же можно причислить штукатурку. Если крепить кабель надо к этим основаниям, чаще всего используют гвозди или саморезы. Процесс установки крепежа всем известен и не занимает много времени.

Крепление кабеля большей частью происходит при помощи дюбелей

К жестким основаниям относится бетон, железобетон, кирпич. В такие основания устанавливается крепеж с дюбелями (дюбель-гвоздями). Процесс установки дюбеля более долгий — приходится сначала сверлить отверстия и вставлять пластиковую пробку, только после этого устанавливать крепеж. Но в таких материалах это неизбежно. Исключение — кирпичная кладка. Если крепеж размещать в шве, можно обойтись гвоздями. Но крепление в этом случае будет не очень надежным.

Ломкие основания. К этой категории можно отнести гипсокартон и строительные блоки из легкого ячеистого бетона любого типа. Для этих оснований есть специальные дюбеля, которые имеют большую площадь упора, чем стандартные. Также для легкого ячеистого бетона существует крепеж на клею.

Специальные дюбеля-бабочки для установки в гипсокартон или пенобетон

Тонкие основания. Это пластик, ДВП, ДСП и другие подобные материалы. Если закрепить кабель надо на такой поверхности, используют тонкие гвоздики, скобы, при небольшом количестве проводников применяют крепеж на клеевой основе. Обычно это небольшие пластиковые элементы, на тыльной стороне которых закреплен скотч с защитной полосой. При монтаже защитная полоса снимается, крепеж устанавливается на клей. Больших нагрузок он не выдержит, но упорядочить жгут проводов, который идет на рабочий стол, можно.

Гвозди, саморезы или дюбеля?

Большая часть стандартного крепежа может быть зафиксирована как при помощи гвоздей или саморезов, так и при помощи дюбелей. В соответствии с видом материала, его прочности и плотности, выбираете тип крепежных элементов.

Чаще используются дюбеля

Есть и несколько исключений. Например, U-образные скобы из строительного степлера можно установить только в мягкие основания или в ДСП, а дюбель клипсы для них не подходят.

Правила монтажа

Независимо от типа выбранного крепежа стоит соблюдать нехитрые правила его расположения. В этом случае крепление кабеля будет надежным.

• Оптимальное расстояние между двумя элементами 40-50 см.
• В местах поворота крепеж располагать в 5-10 см от места сгиба.
• Шляпки гвоздей, дюбелей, саморезов не должны торчать, иначе они могут повредить изоляцию кабеля.
• Кабель не должен провисать, натяжение должно быть равномерным. Если необходим запас, его сворачивают в кольцо и укладывают в одном месте.

  Установка фиксаторов для кабеля

Это все общие правила крепления кабеля. Это не догма, но их выполнение облегчает работу и гарантирует нормальные результаты.

Инструкция по монтажу

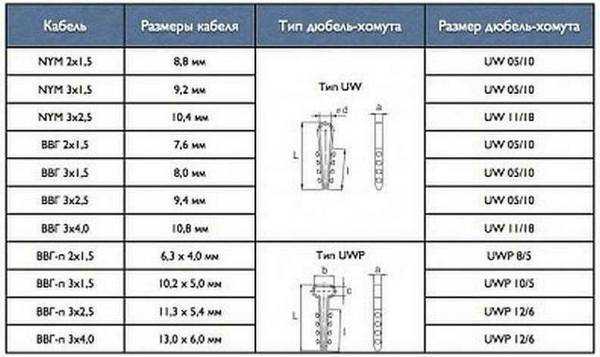

Установка дюбелей-хомутов почти не отличается от установки обычных дюбелей – небольшая разница в том, что вначале на кабель надевается хомут, а затем его аккуратно забивают в подготовленное углубление. Высверленное отверстие должно подходить по диаметру крепежа, но глубину делают на 10 мм больше длины дюбеля. Максимальное расстояние между установленными крепежами не должно превышать 25 см, на разворотах — не более 10 см.

Для каждого вида фурнитуры существует свой способ монтажа. Определение точек фиксации происходит с учетом параметров ограждения, горизонтального и вертикального направлений проводки, количества и радиуса углов, веса кабеля, окружающей среды. Эти данные являются определяющими для оптимального выбора способа того, как именно крепить метизы, их необходимого количества, технологии установки, а также схемы проводки и укладки.

Скрытый

Скрытый метод магистральной прокладки применяют в жилых помещениях, если материал несущего основания позволяет проложить штробы. Для укладки провода в штробы или подготовленные кабели-каналы возможна дополнительная установка дюбелей-хомутов. Единичный кабель чаще всего закрепляют алебастром, но этот способ неэффективен, если речь идет о большом удельном весе или множестве проводов. Алебастр с успехом заменяет хомуты, дробящие множество проводов на системную группу. Зачастую электрики маркируют проводку с помощью бирок, установленных на стяжке. Этим же способом фиксируют кабели, установленные в специальных коробах.

Монтаж плоского кабеля с использованием дюбеля-хомута

Используя уровень и такой вспомогательный инструмент, как шнур, на стене маркируются точки для закрепления метизов. Заранее просверливают электродрелью отверстия для дюбелей.

Фиксируют на положенных местах хомуты. Кабельное тело продевают сквозь рамку хомута, натягивая таким образом, чтобы не было провисания.

Фиксация на самоклеящуюся площадку

На окрашенных или лакированных поверхностях, покрытых пластиковыми фасадами, оклеенных обоями, приходится пользоваться самоклеящейся площадкой. Основание такой площадки – это двухсторонний скотч. Необходимо помнить, что клеевой состав «потечет» при температуре свыше 450 градусов, а при низкой влажности – потеряет эластичность, основание высохнет, затвердеет и отвалится от стены. Самоклеящаяся площадка – это наиболее быстрый способ монтажа. С тыльной стороны снимается защитная пленка, сама площадка с силой прижимается к поверхности несущего основания. В пазы крепежа вставляется стяжка, которой фиксируют провода и кабели.

• Кабельные хомуты. Для подобной фиксации составляется общий план монтажа, на поверхности маркируются точки крепления. Высверливаются посадочные отверстия для дюбельных фиксирующих точек. С учетом выбранного вида устанавливают хомуты. Они могут быть зафиксированы саморезами или шурупами в крепёжном приспособлении, вставлены в отверстия зубчатыми концами. В деревянные поверхности завинчивают анкеры.
• Дюбель «вертолет» предварительно собирают из двух половинок, дожидаясь финального щелчка. Собранный «вертолет» вставляется в подготовленное отверстие, аккуратно вбивается распорный клин. После этого магистраль фиксируют петлей хомута.

Открытый

Подобный способ прокладки магистральных сетей применяется в нежилых зданиях, предназначенных для производства или складирования.

Фиксация тонкого кабеля

В таких случаях принято применять хомуты с гвоздем. Тонкие телевизионные и интернет-провода обладают небольшим весом, не требуют применения усиленной конструкции. С этим прекрасно справляются небольшие гвоздики, установленные в хомутах.

Укладка с использованием клипс

Клипсы применяются для монтажа низковольтного кабеля на мягкой поверхности деревянных стен. Метизы фиксируются на поверхности с помощью саморезов, каждое изделие имеет пару отверстий. Кабель вдавливается в скобу до плотной фиксации.

• Металлический дюбель «клоп» захватывает однолапковой скобой трубопровод или кабель, фиксирует его на поверхности, затем ввинчивается в чистое просверленное отверстие.
• Сантехнический навинчиваемый хомут с резиновыми накладками предварительно разбирается. Дюбель монтируется на стену, после этого скоба навинчивается на шпильку, в неё вставляется труба и закрепляется с помощью второй скобы.
• Дюбель-хомут с лентой. Монтировать к стене такой метиз довольно просто — из ленты делается петля, в нее вставляются провода, после чего ленту фиксируют на несущей опоре, лишние концы отрезают.

В следующем видео рассказывается о монтаже дюбелей-хомутов.

Скрытый тип

Это универсальный метод. Отмечают такие его преимущества:

• нет никаких технических элементов на поверхности после крепления кабеля;
• не меняет интерьер — внешний облик стен и стиль помещения от скрытого крепления кабелей не пострадает;
• монтаж несложен;
• способ подходит для любых поверхностей и углов.

Но есть и недостатки – если потребуется сменить проводники или добавить их, придется вскрывать штробы, это пыльная, трудоемкая и длительная работа.

Можно использовать плинтуса, благодаря которым провод надежно прикрепляется к поверхности и закрывается. Короб под плинтус состоит из основной части и съемного продольного сердечника. В него вкладывают кабель, а затем конструкцию закрывают. Частей плинтуса соединяются практически незаметно, поэтому создается впечатление, что поверхность цельная, никаких коммуникаций и дополнительных конструкций под ней нет.

Подготовительные работы

Любые монтажные работы начинаются с подготовительного этапа, включающего проведение расчетов. Для начала следует подсчитать необходимое сечение провода. Данная характеристика напрямую зависит от общей мощности коммутируемых электрических приборов. После этого нужно измерить расстояние от одного подключаемого объекта до распределительного щитка

Важно учитывать подъемы и повороты кабельной линии

Как только будут завершены предыдущие подсчеты, можно переходить к выбору троса. Этот элемент системы должен выдержать нагрузку устанавливаемого кабеля на каждом участке трассы. Чтобы избежать обрыва линии при наружной прокладке, для расчета прочности троса и остальных крепежных деталей берут вес кабеля, помноженный на три. Практически всегда достаточно взять оцинкованный трос диаметром 4,5 или 6,7 мм. Для струнного метода подходит стальная или горячекатаная лакированная проволока, толщина которой составляет не менее 5 мм.

Прокладка кабеля по несущему тросу

Техника подключения

Все электрические работы следует проводить при снятом напряжении. Сделать это необходимо не просто выключателем, а отключив автоматы на электрощите. Рекомендуется дополнительно проверить напряжение на контактах проводов при помощи индикаторной отвертки.

Фаза и ноль

Большинство старых светильников не имеет цветовой маркировки проводов. По прежним правилам этого было достаточно. Но при использовании винтовых патронов желательно располагать фазу на центральном контакте, а ноль — на винтовом. Это обеспечит дополнительную защиту от поражения электрическим током при случайном касании винтового проводника при замене лампочки.

К тому же в домах не всегда соблюдены правила разрыва электрической цепи, в результате размыкается нулевой провод, а фаза остается всегда на люстре, что создает определенную опасность. По этой причине рекомендуется даже простую замену ламп производить при снятии напряжения на щитке. Только так можно дать полную гарантию защиты от поражения.

Если провода люстры имеют цветовую маркировку, подключить устройство становится проще. Нулевой проводник подходит от щита. Фазный провод размыкается выключателем. Если проводка квартиры не имеет маркировки, определить фазу и ноль можно с помощью индикаторной отвертки.

Соединение проводов

Важно помнить, что все соединения на скрутках в настоящее время недопустимы. Можно тянуть с заменой скрутки на специальное соединительное устройство, но при монтаже новой люстры категорически не рекомендуется пользоваться старыми опасными методами соединения проводов, которые могут привести к перегреву, короткому замыканию и пожару. Современные светильники имеют в своем составе специальные контакты для подсоединения проводов

Обычно они представлены винтовыми зажимами. Зачищенный участок провода достаточно вставить в отверстие контакта и затянуть винт

Современные светильники имеют в своем составе специальные контакты для подсоединения проводов. Обычно они представлены винтовыми зажимами. Зачищенный участок провода достаточно вставить в отверстие контакта и затянуть винт.

Если люстра и проводка оканчиваются просто проводами, необходимо приобрести специальные зажимы. Они бывают нескольких разновидностей:

• Трубчатые винтовые колодки. Провода надежно зажимаются винтами, обеспечивается приемлемый контакт и изоляция соединения.
• Колодки с пластинчатой токоведущей перемычкой. Прижимание провода осуществляется через шайбу, поэтому контакт более надежен и отсутствует риск перетирания провода острыми краями винта. В неприкрытом виде колодки такого типа характеризуются меньшими изолирующими свойствами, поэтому рекомендуется использовать модели с крышками.
• Нажимные клеммники с защелкой или пружиной. Встречаются самозажимающиеся конструкции, которые отличаются удобством в использовании, но обычно рассчитаны на меньшую силу тока. Они более стойки к вибрации, со временем не теряется контакт, поскольку отсутствует винт, который может откручиваться.

Есть дополнительные рекомендации, позволяющие правильно выполнить соединение. Вот основные из них:

• Зачищать провода лучше с использованием специального инструмента. Так будет обеспечена наиболее полная очистка без повреждения жилы.
• Рекомендуется снятие оксидной пленки с зачищенного проводника.
• Для многожильных проводов желательно использовать наконечники, которые прижимаются на конце провода. Особенно актуально это для винтовых зажимов, в которых проводник сдавливается, соответственно, винтом. Без наконечника со временем контакт может ухудшаться из-за уплотнения отдельных тонких жилок.
• Провод в клемму необходимо заводить до окончания зачищенного участка. Это следует учитывать при определении длины зачистки. Так обеспечивается хорошая изоляция.

Современные люстры могут иметь различные способы крепления. Знание особенностей всех вариантов позволит без труда самостоятельно выполнить монтаж светильника. Существует возможность надежно и красиво подвесить люстру даже на натяжном потолке. Соблюдение требований безопасности и правил проведения электрических работ позволит успешно произвести подключение и сохранить его надежность на многие годы.

Выводы

Таким образом, мы рассмотрели все существующие на сегодняшний день способы соединения проводов в распределительной коробке. Для того чтобы понять, какой метод будет лучше, нужно определиться с тем, в каких условиях будет эксплуатироваться проводка, какая нагрузка будет на нее возложена. Если детально просчитать все параметры работы электросети в доме или квартире, то все работы можно выполнить своими руками. Большинство соединительных элементов имеются в продаже специализированных магазинов или в гипермаркете на отделе «Электричество».

Кроме того, для выполнения некоторых видов соединения (например, сварки), нужно иметь под руками соответствующее оборудование, инструменты.

На основании вышесказанного рекомендуется обратиться к специалистам за помощью. Не экономьте средства на безопасности своей семьи, дома. Приступайте к самостоятельному выполнению электрических работ только в том случае, если имеются определенные знания в данной сфере и уверенность в собственных силах.
