Проводка под натяжным потолком: ремонт, замена, монтаж под светильники

Инструкция по монтажу

Любая работа должна начинаться с грамотного планирования. В нашем случае правильно составленный план необходим при размещении значительного числа источников света. К светильникам нужно предусмотреть отдельную или групповую линию питания, поэтому ошибки здесь быть не должно.

При прокладывании кабелей их располагают под прямым углом относительно друг друга. Это позволит легко определить их положение, а значит, вероятность их случайного повреждения снизится. При размещении проводки исключается риск провиса проводников и их касания потолочного покрытия.

Для защиты проводки предусматривается отдельный автоматический выключатель в распределительном щитке. Количество соединений проводников должно быть минимальным. Возможность соединения проводников из разных металлов исключается. Распредкоробки размещаются в местах, удобных для доступа без повреждения покрытия потолка.

Какой кабель выбрать

К материалу, из которого изготовлены жилы кабелей ПУЭ, предъявляются следующие требования.

Так как проводка скрыта, определить место повышенного нагрева трудно, поэтому основное требование к выбору кабеля касается его устойчивости к возгоранию. По данным параметрам он должен соответствовать требованиям таблицы 2 ГОСТ 31565-2012.

Хороший, но дорогостоящий вариант – выбор кабелей марок ВВГнг-LS, ВВГнг-FRLS.

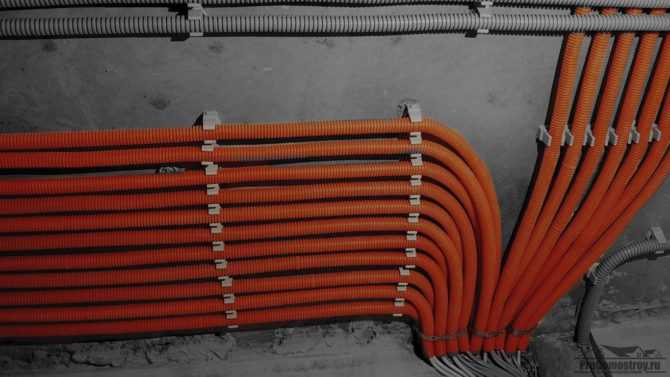

Пучками или в гофре

Согласно требованиям ПУЭ проводка в жилых помещениях должна быть сменяемой.

Также согласно рассмотренному выше пункту 7.1.38 ПУЭ проводка должна размещаться в металлических трубах и в  закрытых коробах, если потолок изготовлен из горючих материалов.

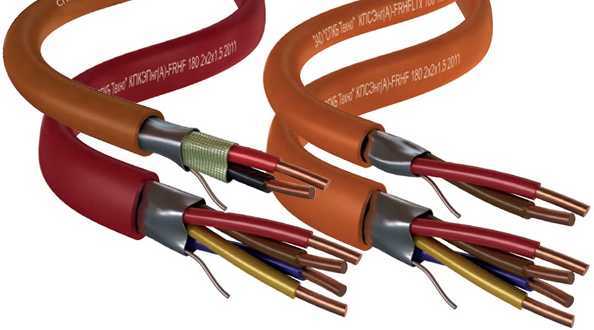

Разрешено выполнять проводку кабелями, которые не распространяют горение, если материал потолка и расположенных рядом строительных конструкций негорючий.

При организации проводки учитываются требования пункта 15.15 СП 256.1325800.2016.

Некоторые недобросовестные работники, выполняющие монтаж электропроводки, пользуясь незнанием заказчика, доказывают, что гофра не нужна.

Рассмотрим этот вопрос подробнее. Конечно, в таком случае нарушаются требования ПУЭ (пункта 7.1.38). Одним из основных аргументов таких «мастеров» является то, что данный способ прокладывания дороже, а под потолком будет закрытое пространство, где отсутствует вероятность механического повреждения кабеля.

На самом деле такие мастера стремятся как можно быстрее выполнить свою работу и перейти на другой объект, не заботясь о долговечности проводки.

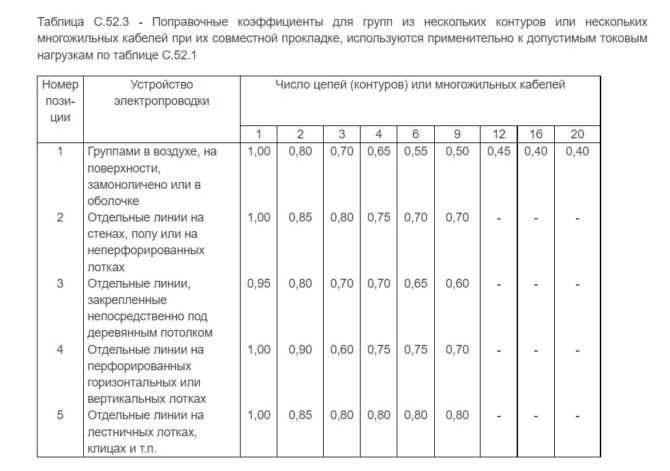

При групповой прокладке кабелей в пучках руководствуются требованиями действующего ГОСТ Р 50571.5.52-2011. В таблице С.52.3 приведены поправочные коэффициенты.

Данное требование означает, что при групповой прокладке следует выбирать кабели, имеющие большую площадь сечения. При соблюдении всех требований нормативных документов проводка в пучках более затратная, чем прокладка в гофре или трубах.

Есть ли отличия от бетона при прокладке по дереву в требованиях НТД

Согласно требованиям пункта 7.1.38 ПУЭ при прокладывании электропроводки по дереву следует использовать металлические трубы и закрытые короба.

Если планируется прокладывать проводку по бетону, кабели, которые не распространяют горение, можно размещать без негорючих коробов и труб или с их применением.

Как крепить кабель

Выбирая способ крепления, следует учитывать, что не допускается повреждение кабелей или других проводников средствами фиксации.

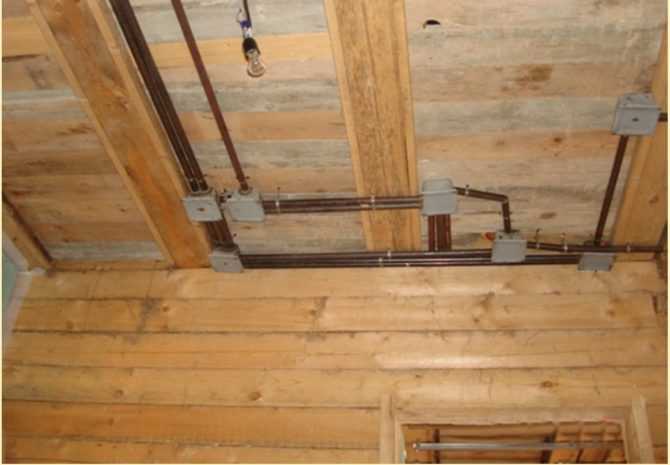

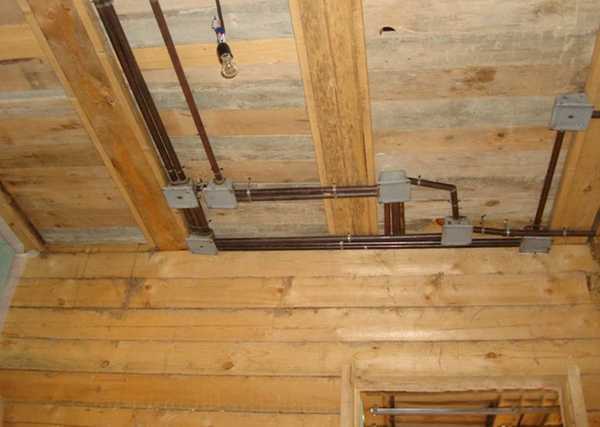

К деревянному потолку металлические трубы с размещёнными в них кабелями крепятся электромонтажными скобами.

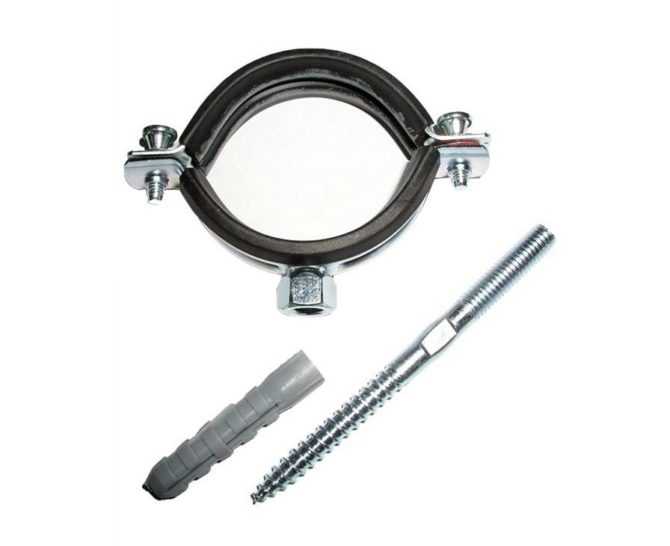

К бетонному потолку электропроводку крепят при помощи стяжек с дупелем, клипс или негорючих кабельных каналов.

При использовании стяжек кабели начнут неизбежно вытягиваться, а сама стяжка будет оказывать воздействие на изоляцию. Через 15-20 лет изоляция кабеля может потерять свои свойства. Это приведёт к частому срабатыванию УЗО со всеми вытекающими последствиями.

Поэтому применение труб и кабельных каналов для организации долговечной электропроводки просто необходимо. Ко всему прочему это позволяет легко и быстро крепить их и снизить количество крепёжных деталей.

А что делать с распредкоробками

При размещении распределительных коробок руководствуются требованием пункта 2.1.23 ПУЭ. В нем сказано, что места, где производится соединение или ответвление кабелей и проводов, должны быть доступны для обслуживания и осмотра.

Следовательно, распределительные коробки располагаются ниже подвесного или натяжного потолка. Однако согласно пункту 526.3 ГОСТ Р 50571.5.52-2011 исключение допустимо для соединений, выполненных сваркой, опрессовкой или пайкой.

Каким должен быть кабель, расходники и другие материалы?

Для прокладки по потолку применяют кабели, обеспечивающие правильный монтаж, согласно ГОСТ 31565-2012, раздел 5:

• ВВГнг(А)-LS – это слабогорючий кабель с основой из ПВХ, показателем пожарной безопасности категории А и слабым дымовыделением LS (low smoke).
• ППГнг(А)-HF – это кабель с полиэтиленовой основой (ПЭ) и характеристиками, схожими с ВВГнг (А)-L.
• NYM – немецкий аналог предыдущих кабелей, только в круглой оболочке серого цвета.

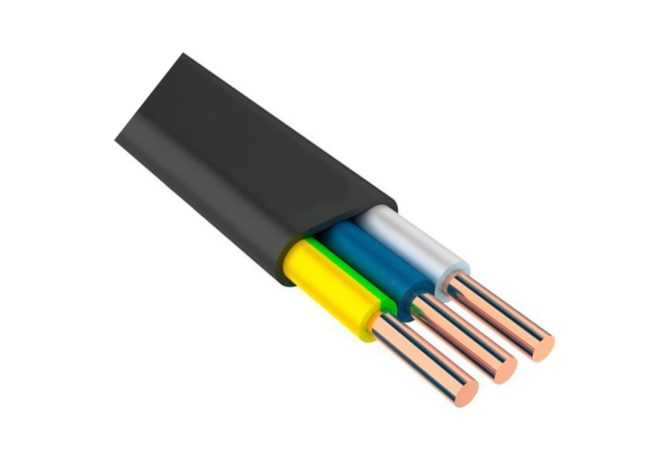

ВВГнг-LS

ППГнг(А)-HF

NYM

К расходникам относят монтажный дюбель на 6 мм, саморезы по дереву и шурупы по металлу, клипсы для гофры, металлическую или пластиковую скобу, площадку с пазом для хомута, гибкий дюбель “ёлочку” для плоского и круглого кабелей, одно- и двухстороннюю прижимную планку, хомут с дюбелем.

Сменяемость электропроводки

Представьте, что вам понадобилось повесить на стену одну или несколько картин через несколько лет после ремонта.

Вы берете перфоратор, намечаете точки крепежа, начинаете сверлить и слышите характерный хлопок с выделением большого количества искр.

И только потом вспоминаете про кабель, идущий к запрятанной за тумбочкой розетке. Автомат включать уже бесполезно, на линии будет устойчивое КЗ. А на этой группе могут висеть все остальные розетки комнаты.

Если у вас смонтированы натяжные потолки, то вопрос о смене поврежденного участка в принципе не стоит, но при одном условии – если кабель проложен в гофре.

Вы можете без труда заменить этот кусок, всего лишь отстегнув частично потолок, протянув новый кабель и застегнув его обратно. При этом никакого штробления и взламывания стен.

Чтобы вы поняли, если кто-то говорит о сменяемости проводки в гофре, речь в первую очередь идет о вертикальных участках от потолка к розеткам.

На самом потолке, при поворотах под 90 градусов, этот фокус навряд ли удастся.

А представьте, что при всем вышеописанном, кабель замоноличен в штукатурку? Можно конечно не вскрывать стены, а просто отказаться от этой розетки (откусив спуск на нее под потолком).

Но тогда приготовьте к расчехлению самые длинные переноски и удлинители.

Как правильно выбрать способ укладки коммуникаций

Способ разводки электрики по потолку определяется по следующим параметрам:

• Тип строения. Здесь речь идет об эксплуатационном назначении объекта, специфике используемых материалов для строительства и других параметров.
• Место, где располагается главный распределительный щит или распределительный ящик.
• Расположение оборудования, к которому требуется провести проводку.
• Используемый кабель, в частности его марка и проектное сечение.

Монтажные работы по укладке силовой и слаботочной проводки выполняются по следующим типам потолка:

• Железобетонные плиты перекрытия.
• Открытые перекрытия из дерева.
• Оштукатуренная деревянная поверхность.

Для каждой разновидности потолка характерно наличие своих особенностей.

Многих мастеров интересует вопрос, что лучше, прокладка кабеля по потолку или на полу. В этом случае можно рассматривать степень удобства выполнения монтажных работ. К примеру, потолочная поверхность уже подготовлена к финишной отделке, а пол еще ждет своего времени. Конечно, разумнее будет закладка коммуникаций в бетонную стяжку пола. Однако, следует учитывать отрицательные стороны расположения проводки на полу. Во-первых, в такой ситуации возрастает нежелательная нагрузка на кабель. Во-вторых, грызуны очень часто повреждают проводку, в результате может произойти короткое замыкание и даже пожар.

Тонкости прокладки кабеля в стяжке пола

Рассмотрим определенные нюансы, связанные с прокладкой электрического кабеля под бетонной стяжкой.

Разметка и схема

Перед началом работы следует сделать разметку, обозначить, в каком месте под полом будет находиться гофра с электрокабелем. Учтите те элементы, которые будут размещены на стене или полу, их также необходимо отметить.

Для удобства создайте схему на бумаге, где будет отмечено расположение проводов. Вам пригодится это, если потребуется сверлить пол: сможете избежать попадания в провод.

На схеме должны быть отображены размеры проводов, а также расстояние, на которое они удалены от стен. По возможности отметьте и глубину закладки проводки под полом.

Выполнять штробление стен или установку подрозетников гораздо удобнее, пользуясь разметкой. Вы сможете провести работу точнее, проверить, насколько ровно будет расположены все элементы конструкции, не начиная работ, оценить, удобно ли их местоположение.

Прокладка электропроводки в полу

Во время монтажа электрического кабеля следует уделить внимание его фиксации. Крепление осуществляется при помощи пластиковых хомутов, что позволяет избежать любых сдвигов при монтаже стяжки

Если проигнорировать данный момент, с большей долей вероятности проводка попросту сдвинется с места, из-за чего ранее созданная схема стане неактуальной. Вы даже можете не знать об этом, и в худшем случае поймете, когда случайно просверлите кабель. Для повышения прочности стяжки и защиты гофрированной трубы специалисты рекомендуют применять арматуру или сетку из полимеров.

Не стоит экономить деньги и приобретать некачественные кабель-каналы. Убедитесь, что сделали выбор в пользу прочных изделий, что повысит надежность электрической проводки в доме. Вести электроустановочные компоненты нужно от распределительного щитка. В идеале у каждого провода должен быть отдельный канал, поскольку большое количество разветвлений усложнит потенциальную замену поврежденного участка. Это может привести к необходимости вскрытия пола.

Помимо экономии на материалах, электрическая проводка в полу предоставляет свободу при расстановке мебели в комнате. Заранее продумывайте места расположения розеток в зависимости от того, где будет расположена бытовая техника. Постарайтесь создать необходимое количество штепселей, чтобы исключить необходимость применения тройников и удлинителей. Всегда лучше, чтобы каждый прибор подключался к отдельной точке.

Устройство напольной розетки

Как видно, монтаж электропроводки в полу намного проще размещения проводов в стенах. Однако есть свои нюансы и необходимость безукоризненного выполнения правил и рекомендаций, прописанных в ПУЭ. Если вы сомневаетесь в качестве выполняемых работ, обратитесь к профессиональным специалистам. Квалифицированный электрик смонтирует надежную проводку, заранее составив ее схему и подсчитав количество материалов и оборудования (подбив смету).

Прокладка кабелей в бетонном полу: правила и особенности монтажа

Прокладка проводки по бетонному полу имеет свои полюсы и минусу, но на сегодняшний день является наиболее актуальной.

К преимуществам такого монтажа следует отнести высокий уровень электробезопасности — даже при пробое, опасный потенциал никак не попадёт на жильца, даже находящегося вблизи места пробоя. Слой бетона скроет всю электрическую сеть, а армированный пояс придаст конструкции дополнительной прочности. При правильной укладке и последующей эксплуатации, провода в бетоне будут исправно функционировать в течение нескольких десятилетий.

Теперь следует перейти к недостаткам. Основной минус монтажа кабеля в полу – невозможность создания мест соединений. Ведь если скрутка или клеммная колодка прогорит в бетоне, то найти место повреждения практически невозможно. Поэтому необходимо прокладывать цельные линии, непосредственно от щитка или мест соединений, расположенных над уровнем пола.

Согласно техническим нормам, слой бетона над электропроводкой должен составить не менее 30 см. При большой площади помещения, для создания подобной стяжки, потребуется большое количество строительного материала, что приводит к дополнительным расходам.

Для замены электропроводки, расположенной в стяжке пола, а также при устранении неисправности или укладке новой линии, необходимо проводить демонтаж бетонной поверхности. А после всех работ заново заливать пол. Для того, чтобы бетон набрал необходимую твёрдость, должно пройти определённое время, поэтому устранения погрешностей прокладки кабеля в бетонном полу может занять не один день.

Для резки бетонного покрытия, используют алмазные диски, стоимость которых сейчас довольно высока. Также может потребоваться наличие перфоратора, применение которого приведёт к большому количеству строительного мусора.

Выбор типа защиты

Согласно современным требованиям электробезопасности каждый монтаж электропроводки в квартире должен быть выполнен таким образом, чтоб каждый провод в электрическом щитке защищал отдельный автомат или УЗО (об этом поговорим немного позже). Что это значит? Разберем на конкретном примере.

Пример расчета защит для однокомнатной квартиры

Допустим у Вас есть схема электропроводки в однокомнатной квартире. Согласно этой схеме:

• В комнате: 5 розеток под телевизор, 4 розетки (по 2 штуки) возле кровати, 1 выключатель и 1 кондиционер.
• В кухне: 1 электрическая плита, 1 кондиционер, 4 розетки на рабочей поверхности, 1 розетка под вытяжку, 4 розетки под телевизор (2 электрические и 2 для интернета и антенны) и 1 розетка под холодильник и 1 выключатель (двухклавишный или одноклавишный).
• В санузле: 2 розетки возле умывальника, 1 розетка под стиральную машинку, 1 розетка под бойлер, 1 розетка (вернее просто фаза и ноль) под теплый пол и 1 выключатель.
• В коридоре: одна розетка и 2 проходных выключателя.

Согласно требованиям ДБН и ПТЭЭП каждый кабель должен иметь свою защиту с помощью УЗО (иногда их заменяют автоматическими выключателями). Исходя из этих норм, в электрическом щитке должна быть установлено следующее количество УЗО (АВ):

• В комнате: 2 УЗО на 16 А, один из которых будет защищать кондиционер, а второй розеточную группу и один автоматический выключатель на 10 А для защиты цепей освещения.
• В кухне: одно УЗО на 16–32 А (в зависимости от мощности потребителя) для защиты электроплиты и духового шкафа, одно УЗО на 16 А для розеточной группы, одно УЗО под кондиционер, один автоматический выключатель на 10 А для цепей освещения.
• В санузле: одно УЗО под стиральную машину, одно УЗО под бойлер, одно УЗО под розеточную группу, одно УЗО под теплый пол, один АВ под цепи освещения.
• В коридоре: одно УЗО под розеточную группу и 1 АВ для цепей освещения.

Исходя из вышеприведенных расчетов, нам потребуется электрический щиток на 24 модуля 20 из которых будут заняты УЗО и 4 АВ освещения (если вводной автомат будет устанавливаться в щитовой на лестничном марше и в электрическом щитке не будет монтироваться защита от перенапряжения (Барьер, ZUBR и так далее). Если же вводной АВ и защита от перенапряжения будут монтироваться в данном щитке, тогда он должен быть на 36 модулей (7 модулей будут резервными).

Основное различие между данными устройствами — это способ срабатывания. Что это значит? Чтоб детально не рассматривать принцип работы и характеристики каждого из устройств, хотелось бы сказать одно: автоматические выключатели срабатывают только в случае короткого замыкания на контролируемом участке электропроводки, а УЗО срабатывают при нарушении изоляции проводов или возникновения тока утечки на металлический корпус различного бытового оборудования.

Чтоб было более понятно, устройство защитного отключения служит для защиты человека от поражения электрическим током, а АВ просто защищают бытовое оборудование.

Почему стоит подключать стиральную машинку и бойлер на отдельное УЗО

Поскольку основной потребитель электроэнергии и в бойлере, и в стиральной машинке — это электронагревательный тэн, который контактирует с водой, рано или поздно он пробьет на корпус, и если он не будет запитан от отдельного УЗО, то пропадет свет во всей квартире.

Электропроводка по полу

Существует три принципиальных ЗА, когда следует сделать выбор в сторону этого варианта.

вам дорог каждый миллиметр высоты помещения

Электрика по потолку, неизменно связана с определенными потерями в этом плане. Для любой гофры, чтобы ее надежно запрятать, будь-то натяжное полотно или гипсокартон, необходимы несколько сантиметров.

Как много этих сантиметров будет съедено, во многом зависит от типа светильника.

Обычно выходит 3-5см, но иногда бывает и все 10см.

если вы планируете заливать стяжку при любых условиях

Обычная толщина для стяжки в новых домах составляет от 4-х до 6см.

Под таким слоем можно легко запрятать всю проводку и гофрорукава. При этом вы выигрываете в общих сантиметрах до потолка.

Ну и третье ЗА:

общая стоимость работ

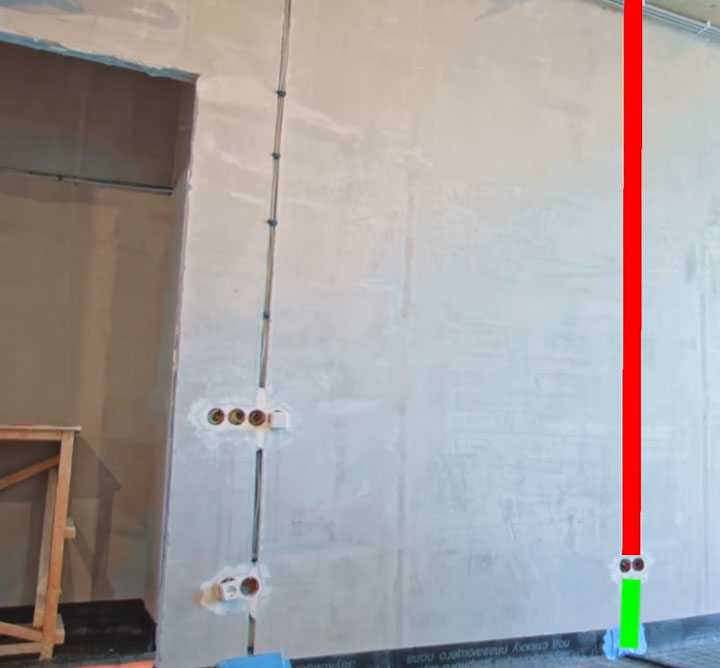

По современным нормам, все розетки и выключатели располагаются ближе к полу, а не к потолку.

Это означает, что когда у вас вся электрика идет по полу, длина штроб до подрозетника, не будет превышать 90см.

А если бы вы проводку к этим электроустановочным изделиям прокладывали по верху, то вам наоборот, потребовалось бы делать штробы от потолка к подрозетникам. А это уже в несколько раз большее расстояние.

Соответственно вам понадобился бы больший метраж кабеля. Плюс учитывайте дополнительные затраты на саму работу.

Факторы, влияющие на порядок прокладки электропроводки

На процесс прокладки разводки по основному потолку влияет тип поверхности и материал, из которого он состоит. Если поверхность потолка деревянная, то для прокладки электропроводки надлежит воспользоваться предназначенными для этого стальными трубами, по которым можно тянуть один или несколько кабелей тщательно изолированных друг от друга. Дерево, как известно материал горючий, поэтому необходимо изолировать от него все нагревающиеся приборы и проводку, не пренебрегая правилами пожарной безопасности. Распределительные коробки также должны быть максимально безопасны.

Монтаж производим в следующем порядке. На потолке определяем конфигурацию трасс кабеля, делаем разметку, устанавливаем распределительные и проходные коробки. Нарезаем трубы по длине, фиксируем их по заданным меткам на потолке с помощью специальных крепежных клипс, после этого воспользуемся сваркой для соединения всей конструкции. Работая со сваркой, помните о технике безопасности, особенно вблизи горючих поверхностей. Теперь можно протянуть кабель через трубки от коробок, не забывая оставлять на концах выводы (200-250 мм), чтобы потом распаять их в коробках, затем нужно спаять жилы кабелей в коробках и хорошенько их изолировать.

Проводка под натяжным потолочным покрытием на металлической конструкции, также производится с соблюдением ряда правил. Металл хорошо проводит электричество, поэтому электропроводку следует размещать в специальных пластиковых кабель-каналах или трубах, распределительные коробки также подбирайте из электротехнического пластика. Монтаж кабель каналов и протяжка проводки осуществляется в том же порядке, что и в случае с деревянными поверхностями, за исключением сварки, которая в этом случае не используется. Вся конструкция соединяется с помощью гофры и крепится к потолку.

Если потолок помещения представляет собой железобетонную плиту, в которую встроены технологические каналы для прокладки электропроводки, нужно помнить, что в таких каналах имеются грудки бетона, которые могут помешать прокладке кабеля. В таком случае лучше воспользоваться способом наружной протяжки, прямо по поверхности бетонного потолка. Это касается в основном старых домов «советской» постройки. В новостройках же перекрытия устроены по-другому, в них, как правило, заранее проложены электротехнические коммуникации, которыми можно воспользоваться, не тратя лишнее время и материалы.

В заключение следует отметить, что процесс монтажа проводки с натяжным потолком можно осуществить самостоятельно без посторонней помощи. При этом следует помнить о нескольких несложных вещах. Выбирайте кабель с сечением, которое больше расчетного, так сказать с запасом, не жалейте изоляционных материалов, помните о правилах техники безопасности при производстве монтажа и все у вас получится в лучшем виде.

Интересное:

Минимальная высота натяжного потолка — советы мастера

Профиль для натяжных потолков – инструкция по монтажу

Заглушка для натяжных потолков — что это и как ей пользоваться?

Как замерить натяжной потолок правильно?

Комплектующие для натяжных потолков — что нужно для монтажа?

Монтаж и установка натяжных потолков своими руками

Проводка под натяжным потолком: правила монтажа

Главная » Электропроводка » Монтаж электропроводки » Проводка под натяжным потолком: правила монтажа

На сегодняшний день проводка под натяжным потолком не предоставляет в себе ничего сложного. Проводка под натяжным потолком должна выполняться только людьми, которые имеют специальные знания. Прежде всего, вам необходимо будет учитывать требования по безопасности.

В этой статье мы предоставили вам информацию о том, как провести проводку под натяжным потолком. Здесь вы увидите не только подробную инструкцию, но и фото, которые поэтапно описывают весь процесс.

Требования к электромонтажу

Натяжные потолки монтаж проводки под ними должен проводиться безопасно. Перед установкой вам необходимо качественно подобрать проводник. Для его выбора вам необходимо определить какое необходимо сечение кабеля. Если сечение будет неправильным, тогда провод может перегреваться.

Если монтаж проводки осуществляется по деревянной поверхности, тогда вам необходимо учесть следующие рекомендации:

1. Проводка должна выполняться в стальной или гофрированной трубе.
2. Стыки труб обязательно должны иметь дополнительную защиту из негорючего материала.
3. Для прокладки проводов необходимо использовать негорючие кабели.

Если вы решили прокладывать свои провода по бетонному потолку, тогда вы можете использовать гофрированную трубу. Эта труба способна защитить пленку на натяжном потолке от перегревания. Также вам необходимо помнить, что когда проводите установку точечных светильников на натяжном потолке, тогда вам необходимо использовать негорючий кабель. Для прокладки этого вида проводки вам также необходимо провести расчет длины кабеля.

Помните, что если вы правильно проведете монтаж, тогда проблемы с перегреванием кабеля не возникнет.

Проводка под натяжным потолком

Теперь пришло время узнать, как правильно сделать электропроводку под натяжным потолком своими руками. Вот основные этапы монтажных работ:

– Перед началом работ вам необходимо будет начертить схему проводки по потолку. Вам необходимо помнить о том, что проводка под натяжным потолком должна проходить параллельно или перпендикулярно. При размещении распределительных коробок вам необходимо обеспечить к ним доступ. Когда вы занимаетесь составлением схемы вам необходимо тщательно изучить все размещение. Если не продумать схему размещения, тогда проводка может быть неудобной.

– После проведения чертежа его необходимо перенести на поверхность потолка.

– Отверстия под дюбеля или хомуты можно сделать с помощью перфоратора. При выборе расстояния между хомутами вам необходимо помнить, что провод не должен провисать.

– Необходимо разместить распределительные коробки согласно схеме. Для размещения электропроводки под натяжным потолком все провода необходимо размещать в гофрированную трубу. Выпуск провода из гофрированной трубы должен быть не менее 15 сантиметров.

– После проведения всех работ необходимо визуально проверить правильность выполнения работ.

Альтернативные варианты перекрытия

Проводка под натяжным потолком может размещаться на деревянных и железобетонных перекрытиях. Проводку в полу можно монтировать подобным способом. Монтаж проводки под натяжным потолком должен выполняться с учетом следующих рекомендаций:

• Если перекрытие имеет пустоты внутри, тогда необходимо провести кабель внутри этих пустот. Если вы не желаете использовать пустоты, тогда вам следует использовать гофрированную трубу или кабель каналы.
• Соединять металлические трубы для разводки проводки по деревянному потолку необходимо с помощью сварки. Распределительные коробки в этом случае тоже должны изготавливаться из металла.

• Для того чтобы штукатурка не рассыпалась в местах где будет проходить кабель вам необходимо использовать армирующую сетку.
• Кабель под натяжным потолком не должен проводиться без гофрированной трубы. Гофрированная труба позволяет дополнительно защитить проводку от влаги.

https://youtube.com/watch?v=4Uv0TepWQaQ

Рекомендуем вашему вниманию: прокладка проводки в бане.

Штробление и прокладывание проводов

Прокладка проводки штробе

После выполнения всех подготовительных мероприятий можно приступать к работам. С помощью карандаша или фломастера проводятся линии, по которым и будет резаться штроба.

С помощью коронки перфоратора бурятся отверстия под выключатели и розетки

Важно во время работы использовать еврокоронку, поскольку размеры монтажных коробок имеют европейские стандарты. По современным стандартам розетки монтируются с интервалом в 0,4 метра от пола, а выключатели – 0,9 метра. Далее приступают к вырезке штробы

Работы проводятся с помощью штрабореза. Инструмент дорогостоящий, поэтому в качестве аналога можно использовать обыкновенную болгарку самого маленького номера. Использовать нужно диск по камню. Параллельно намеченным линиям делается два реза, расстояние между ними (15-20 мм) выдалбливается перфоратором

Далее приступают к вырезке штробы. Работы проводятся с помощью штрабореза. Инструмент дорогостоящий, поэтому в качестве аналога можно использовать обыкновенную болгарку самого маленького номера. Использовать нужно диск по камню. Параллельно намеченным линиям делается два реза, расстояние между ними (15-20 мм) выдалбливается перфоратором.

Теперь можно приступать к прокладыванию проводов. Они надежно фиксируются в стене с помощью алебастра со шпаклевкой. При приготовлении строительного материала соблюдаются пропорции 1:1.

Типовые схемы разводки освещения и розеток

Монтаж электропроводки в квартире и частном доме начинается с составления правильного чертежа-плана, на котором виден конечный результат – все светильники, розетки, выключатели, распределительные коробки, силовые точки (духовка, бойлер и т. п.), магистрали проводов. На нем отмечается общий дизайн комнат, расположение мебели и бытовой техники. Если площадь небольшая и вы решили сделать проводку в квартире своими руками от щитка, можете нарисовать простую схему на листе бумаги. Это гораздо лучше, чем держать все у себя в голове.

В случаях с большой площадью, несколькими этажами, сложным оборудованием, отсутствием опыта составления проектов и монтажа рекомендуется обратиться к специалистам по проектированию и монтажу. Есть еще вариант – подобрать готовый проект с такими же запросами и внести изменения через специальные программы: Microsoft Visio, Dia, Splan. Проектный план состоит из пояснительной записки от проектировщика, условных обозначений, расположения светильников и выключателей, системы уравнивания потенциалов и однолинейных схем с указанием защитного оборудования на этаже в щитках.

Вот варианты типовых планов с определенными обозначениями:

План освещения по потолку

1. Для удобства к выключателю привязывают светильники определенной цифрой.
2. Обозначение распределительных коробок.
3. Навесной светильник (бра).
4. Указание стороны открытия двери.
5. Люстра.

Указание высоты расположения розетки от чистового пола.

План расположения магистралей с закладными через стены (номера выделены красным).

1. Указание распределительных коробок для розеток.
2. Расположение относительно стен магистралей кабелей от точек к коробкам и силовому щиту.
3. Указание закладных труб через стены.
4. Количество жил в кабеле.

План расположения слаботочных точек

1. UTP – розетки для провода интернета и точек Wi-Fi.
2. TV – розетки для телевизионного кабеля.

Схема уравнивания потенциалов (заземление и подключение к главной заземляющей шине всех труб, корпусов оборудования из металла).

Как провести электропроводку под гипсокартоном

К сведению, согласно техническим характеристикам продукции большинства производителей ПВХ-гофротрубы — она не поддерживает горение при проверке раскаленной до 650 градусов Цельсия проволокой.

Первым делом нужно на основании электрической схемы установить распределительные коробки в каждой комнате. Делать это не сложно, достаточно прикрепить изделия к стене либо потолку с помощью саморезов, как показано на фото ниже:

Гипсокартон является негорючим материалом, не распространяет горение, но не обладает локализационной способностью, пример проверки горючести вы можете посмотреть на следующем видео: Чтобы вы знали о том, как протянуть провод своими руками, если листы ГКЛ садятся на клей, вкратце объясним сущность электромонтажных работ.

Для начала нужно самому произвести штробление стен под проводку, после чего закрепить провод в подготовленных канавках и заштукатурить все штробы. Когда раствор высохнет можно приступать к креплению листов без каркаса. Даже поверхностно ознакомившись с таким вариантом монтажа, Вы можете увидеть, что в этом случае провести электропроводку под гипсокартоном будет намного сложнее

Обращаем Ваше внимание на то, что производить монтаж выключателей света и розеток лучше после завершения всего ремонта, чтобы шпаклевка не испачкала новые декоративные накладки!

Проводка случайно может быть повреждена профилем или саморезами, следовательно, может произойти короткое замыкание. Чтобы этого не произошло, проводник нужно прокладывать в гофрированной трубе, к тому же она не даст распространиться пламени в случае возгорания проводки за листами гипсокартона. При монтаже проводки под гипсокартоном может использоваться не только гофра, но и трубы или специальные короба. Однако эти материалы не очень удобны. Гофрированная труба обладает такими плюсами, как небольшой диаметр и хорошая гибкость.

Поэтому рекомендуется использовать именно ее.

Укладка электрики до приборов освещения по внутренним пустотам плит перекрытия

Такой способ разводки коммуникаций используется при монтаже электропроводки в новых домах, готовящихся к сдаче в эксплуатацию. Проектная документация в этом случае содержит соответствующие отметки, поэтому при необходимости можно легко определить расположение проводов.

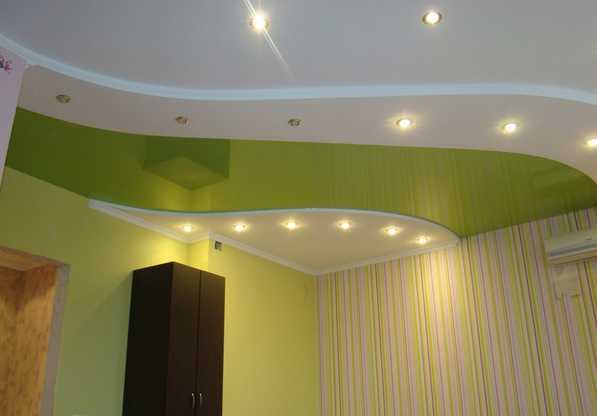

Чтобы своими руками подвести проводку для светильников натяжного потолка, достаточно приготовить набор необходимых инструментов и воспользоваться определенной инструкцией.

Из инструментов понадобится следующее:

• Перфоратор с буром, соответствующим диаметру крепежей.
• Молоток.
• Шнур или веревка для разметки.
• Крепежные элементы для осветительных приборов.
• Шурупы с пластиковыми уплотнителями.
• Электрический кабель.
• Тонкая и жесткая проволока.

Монтажные работы выполняются по такой инструкции:

• Используя шнур или веревку, определяется центральная точка на потолке. Для этого в углах помещения крепят шурупы, привязывают веревку или шнур, с помощью которых отбивают диагонали. На месте их пересечения находят центральную точку. В этой точке следует расположить прибор освещения.
• В центральной точке с помощью перфоратора необходимо сделать отверстие, через которое будет выведен кабель.
• Отверстие расширяют до диаметра около 3 см.
• Далее находим точку пересечения уровня распределительной коробки и продольной линии от отверстия в центре потолка. Здесь сверлится еще одно отверстие и расширяется до определенного диаметра.
• К кабелю прикрепляют перевязку из жесткой стальной проволоки.
• Другой конец проволоки вставляют в отверстие около распределительной коробки и проталкивают ее до центральной части потолка внутри полости плиты.
• Когда по расчетам перевязка достигнет определенной точки, крючок из жесткой проволоки необходимо вставить в отверстие в центре и попытаться зацепить перевязку.
• В случае удачной попытки проволоку вытягивают вместе с проводкой на необходимую длину.
• После этого устанавливают крепежные элементы для приборов освещения, включая различные светильники и люстры.
