Схемы подключения точечных светильников

Последовательное подключение

Такую схему установки потолочных светильников своими руками реализовать достаточно просто, так как она не требует большого количества проводов. Однако последовательно можно подключить не больше шести светильников, при этом освещение будет не таким эффективным. Кроме того при последовательном подключении нарушение работы одного источника света разрывает цепь, следовательно, прекращается работы всех ламп. Чтобы восстановить работоспособность цепи, необходимо проверить каждую лампочку.

Схема подключения выглядит следующим образом: фаза последовательно обходит все приборы освещения, а на выход последней лампы подается ноль.

При решении вопроса, как подключить светодиодные светильники на потолке, следует проявлять особую осторожность и внимательность

Очень важно, чтобы фаза шла именно на выключатель и дальше на светильники. Ноль должен идти на последний элемент электрической цепи

Такая схема сделает работы светильников безопасной и надежной.

Подобная схема подключения точечных светильников используется очень редко, так как фаза постоянно обрывается на светильниках. В то же время нулевой провод остается цельным на всем протяжении от распределительной коробки до выхода последнего прибора освещения в цепочке.

Монтаж осветительных приборов на натяжных потолках

Натяжной потолок представляет собой конструкцию из специальной ткани или полотна ПВХ, закрепленную на металлическом или пластиковом профиле непосредственно под потолком помещения.

Установка точечных светильников в натяжной потолок

Точечные источники искусственного освещения, планируемые к установке на натяжную потолочную конструкцию, должны соответствовать ряду требований:

• скрытая натяжным полотном часть светильника должна иметь круглую форму;
• при монтаже светильников скрытым способом следует выбирать маломощные (не более 40 Вт) модификации;
• осветительные приборы для натяжной конструкции должны быть простыми при монтаже и замене во избежание повреждения натяжного полотна в процессе проведения указанных работ;
• конструкция светильника должна предусматривать широкий бортик для маскировки места установки светильника и не иметь острых углов либо других элементов, способных повредить натяжноеполотно;
• лампы в осветительных приборах могут быть энергосберегающие, галогенные или светодиодные;
• луч света светильника должен быть направлен вниз.

Важно! Расстояние от светильника до бетонного потолка должно быть не менее 10 см. Расположение светильников на натяжном потолкедруг относительно друга осуществляется на расстоянии более 30 см, но менее 100-120 см (для обеспечения равномерного освещения помещения). Монтаж точечных светильников

Монтаж точечных светильников

Подготовительные этапы организации освещения помещения встраиваемыми в натяжнуюпотолочную конструкцию точечными светильниками должны предшествовать натяжке самого потолка. В целом, процесс установки указанных осветительных приборов предусматривает следующие этапы.

1. Разметка– на бетонное перекрытие необходимо нанести отметки, которые будут показывать, как расположить светильники на натяжном потолке.
2. Подводка электрического кабеля к местам будущей установки осветительных приборов. Целесообразно к каждому светильнику подвести отдельный провод. В противном случае, при неисправности одного из последовательно подключенных приборов освещения функционировать перестанут все остальные. Обычно данные проводники укладываются в гофрированный кабельный канал.
3. Установка крепежных профилей (стоек), к которым будет осуществляться крепление осветительных приборов. Такие стойки оснащены специальными регулировочными гайками, которые позволяют подобрать высоту, соответствующую высоте монтажа натяжной потолочной конструкции.
4. После того, как полотно натяжной конструкции установлено на своем месте, легкими нажатиями на него определяются точные места расположения стоек.
5. Во избежание расползания и разрывов полотна в данных местах наклеиваются специальные усиливающие кольца и уже после это осуществляется вырезание отверстия для монтажа приборов освещения.
6. Только после всех вышеописанных процедур можно приступать непосредственно к установке точечного светильника в натяжной потолок.Для начала на его корпус надевается термоизоляционное кольцо.
7. Из отверстия в полотне вытягивается кабель электропроводки, к которому согласно цветовой схеме маркировки проводов подсоединяются провода источника освещения. Обычно данное соединение осуществляется посредством специальной клеммной коробки.
8. Подключенный к системе электроснабжения светильник устанавливается в крепежный профиль и выравнивается по горизонтали и вертикали.

Правила техники безопасности при проведении монтажных работ

Помимо соблюдения элементарных требований электромонтажных работ в ходе установки светодиодных светильников важно придерживаться следующего ряда правил по общей безопасности:

1. Все действия, предусматривающие контакт с электрооборудованием и проводкой, нужно начинать только после выключения общего рубильника сети.
2. Прежде чем устанавливать лед-светильник, необходимо удостовериться, каким номинальным напряжением он обладает и подходит ли для работы под 220В или требует понижающего трансформатора.
3. Все контакты с электропроводкой и оборудованием должны выполняться исключительно сухими руками.
4. Приборы освещения, устанавливаемые в конкретном помещении, должны соответствовать по классу защиты условиям эксплуатации по таким показателям, как влажность и температура воздуха.
5. Запрещено выполнять монтаж оборудования с явными признаками неисправности.

Кроме того, при выходе из строя уже эксплуатируемой системы освещения или хотя бы одного светодиодного светильника ремонтные действия или обычный осмотр необходимо выполнять только при отключенной внешней сети питания.

Можно ли добавить светильник в существующую систему освещения?

Ответ на вопрос положительный, но тут не обойтись без демонтажа потолочного покрытия. В зависимости от поставленных задач, его убирают частично или полностью. При гарпунном креплении проблема решается проще. Процедура предполагает такой порядок:

1. Демонтаж полотна с помощью специальной отвёртки.
2. Нанесение разметки по поверхности базового потолка.
3. Подготовка, установка закладных платформ.
4. Прокладка электропроводки заново.
5. Установка полотна на место.
6. Создание отверстий, использование термоколец.
7. Встраивание дополнительных светильников.

Заранее продумайте схему размещения элементов освещения на потолке.

Виды светильников и рекомендуемая мощность ламп

По способу установки точечные приборы освещения подразделяются на два типа:

1. Встраиваемые. Основная часть устройства скрывается за полотном. Нижний край находится на одной высоте с потолком и не выступает за него. Общий уровень конструкции из-за этого немного опускается. При таком расположении споты менее заметны, но поток света получается более узконаправленным. Лампа и полотно вокруг неё сильнее нагревается и дольше остывает.
2. Накладные. Светильник закрепляется на уровне потолка, а корпус находится ниже. При наружном расположении прибор заметнее, зато быстрее охлаждается и равномернее освещает пространство. Такой тип безопаснее в использовании.

Корпус делают из разных материалов: стекла, хрусталя, алюминия, гипса, пластика. Форма может быть круглой, квадратной или прямоугольной. Чтобы выбрать внешний вид, учитывают общую стилистику комнаты. Желательно приобретать светильники, предназначенные именно для натяжных потолков. Их конструируют таким образом, чтобы лучи не просвечивали через полотно вокруг. Гипсокартон — более плотный материал, поэтому у подвесных потолков подобных проблем нет.

Лампочки бывают нескольких типов:

1. Лампы накаливания. Почти не используются с натяжным потолком, так как сильно нагреваются.
2. Галогеновые. Относительно дорогой вариант и тоже выделяют много тепла.
3. Энергосберегающие. Удобны там, где требуется постоянное освещение, а при частом включении потребляют много электричества.
4. Светодиодные. Экономичные и долговечные, практически не нагреваются.

Самые распространённые типы цоколя:

• G5.3 (для галогеновых и светодиодных ламп);
• GX53 (led и энергосберегающие);
• G9 (галогенные и светодиодные для накладных светильников).

Раньше выпускали только лампочки, работающие от напряжения 12В. Для подключения к сети питания требовался трансформатор. Сейчас в продаже есть лампы, которые работаю напрямую от 220В.

Универсальные интересные схемы

Есть несколько универсальных и беспроигрышных схем размещения точек, которые будут кстати в помещениях разного предназначения и размера. Среди них:

1. Овал – данная схема уже упоминалась, она может использоваться для помещений любого предназначения, но только вытянутой формы. Особенность схемы в том, что центр потолка остается несколько затемненным. В основном подобный вариант практикуется в комбинации с центральной люстрой.
2. Круг. При этом софиты располагаются по периметру потолка и формируют круг. Решение удобно для квадратных комнат. Если помещение небольшое по размерам, то удастся обойтись без других источников света.
3. Угловое расположение. Ряд точек размещается в углу помещения, обойтись без люстры в этом случае не выйдет.
4. Два полкруга. Отличный вариант для равномерного освещения квадратной или слегка вытянутой комнаты, в буквальном смысле заливает светом все углы.
5. Крестообразное размещение. Оригинальная схема, при которой центральная люстра не используется.
6. Прямоугольная схема, квадрат – визуально расширяет любую комнату. Светильники можно встраивать как в натяжное полотно, так и в гипсовое основание.
7. По прямой, вдоль противоположных стен. Такой дизайнерский ход часто используется для кухонь и спален.
8. Волна. Практикуется подобная идея для комнат нестандартных габаритов. Разместить несколько волн можно как на одноуровневом, так и на двухуровневом потолке.
9. Произвольный рисунок – его можно подобрать и оформить своими руками, но необходимо продумать его заранее и зарисовать схему на листе бумаги.

Как самостоятельно установить точечные светильники

Если более детально рассматривать методику монтажа указанных световых приборов, то следует отметить, что для их подключения на процессе изготовления отделочных конструкций должны быть проложены питающие провода с запасом (200 – 300мм) для удобства дальнейшей коммутации. Для электробезопасности проводники должны быть продеты в специальную гофру и не контактировать с металлическими элементами каркаса напрямую (что может повредить изоляцию).

В местах, где предполагается производить монтаж точечного светильника, производится изготовление отверстий в какие и будут впоследствии устанавливаться приборы. Здесь все зависит от типа точечного светильника, поэтому размер и тип монтажного отверстия (круглое, квадратное, треугольное) должны соответствовать рекомендациям производителя (обычно указываются в паспорте изделия).

Прорезаться отверстия могут при помощи ножа, пилочки, фрезерной коронки (зажимается в патрон электродрели), причем делать эту процедуру рекомендуется поэтапно. Сначала делается само отверстие, а затем осуществляется его более тонкая подгонка с помощью напильника, наждачки, ножа с тем условием, чтобы корпус светильника плотно садился в подготовленное отверстие. Если же точечный светильник планируется монтировать в натяжные потолки, то необходимо на лицевую поверхность материала снабдить защитным кольцом. (О том как установить точечные светильники в натяжных потолках рекомендуем прочитать в следующем материале: http://domgvozdem.ru/index.php/elektrika/262-ustanovka-svetilnikov-v-natyazhnykh-potolkakh)

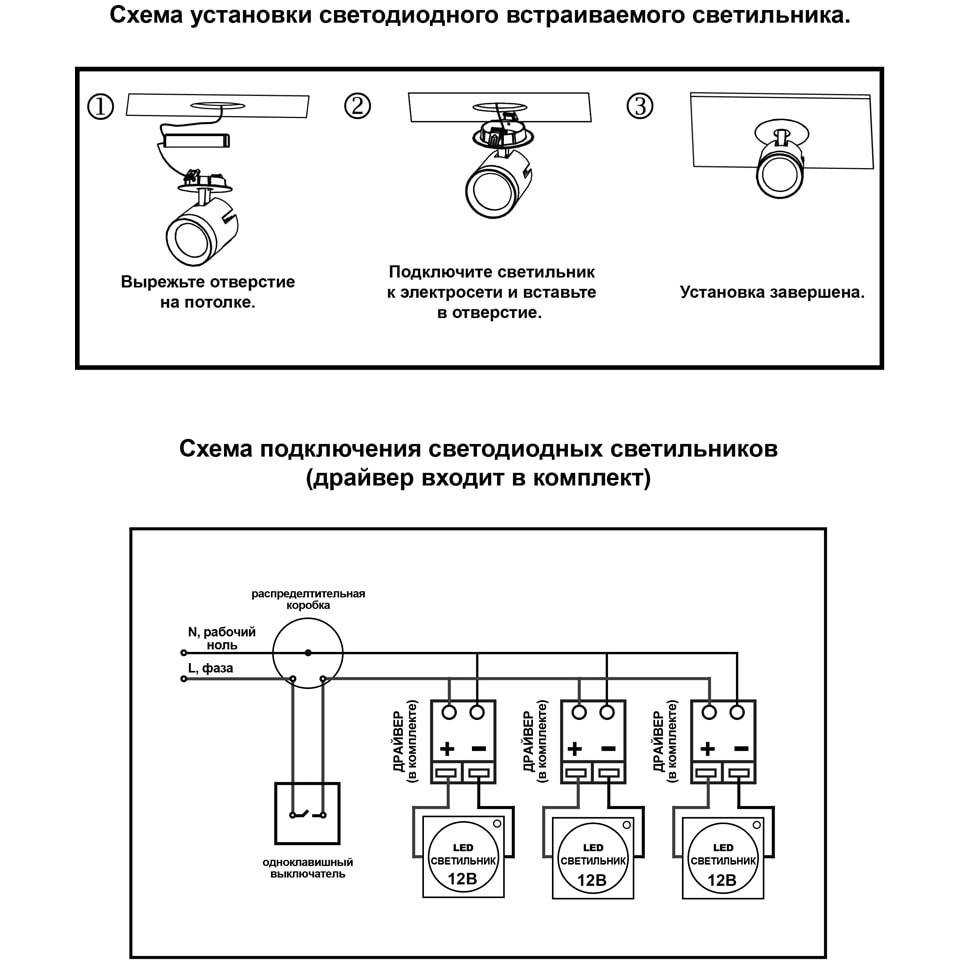

Схема подключения точечных светильников довольно проста и предусматривает коммутацию приборов к жилам кабелей в трех точках (фаза, ноль, заземление). Причем правильность электрического подключения можно проверить по соответствующим указателям на клемнике точечного светильника (L, N,  PE – соответственно).

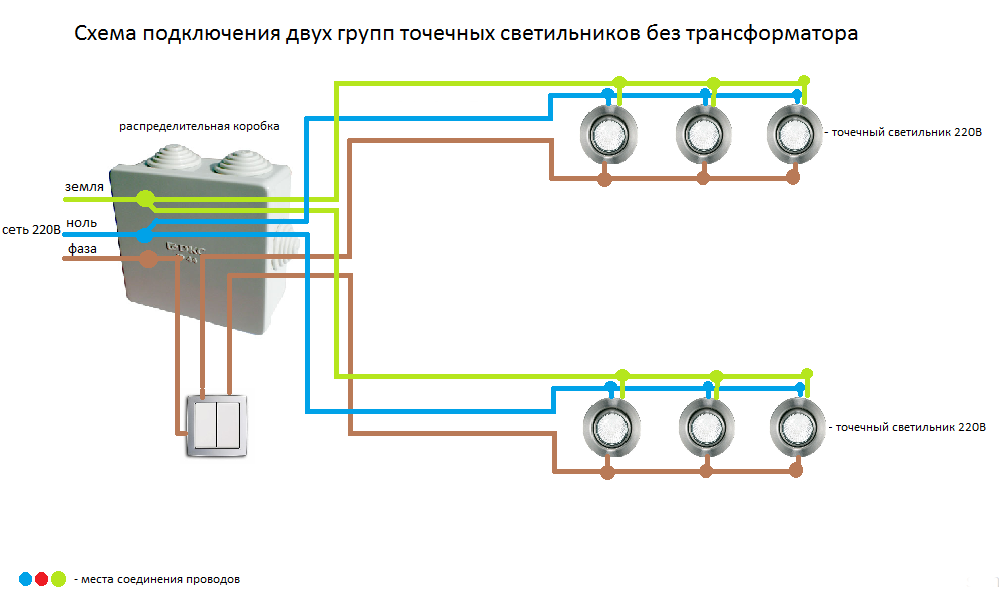

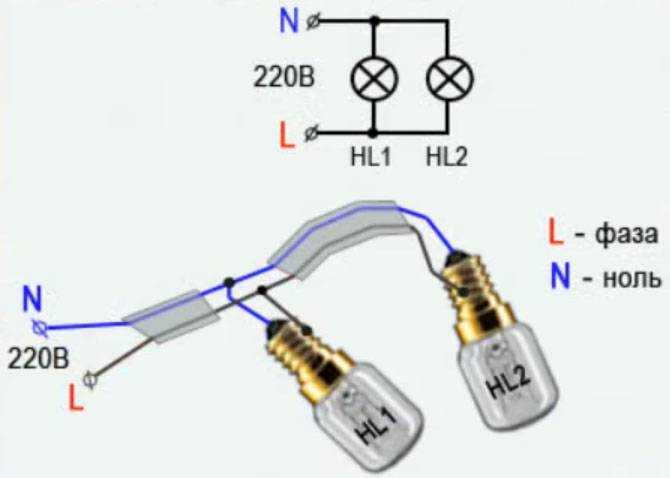

В целом же светильники должны подключаться между собой по параллельной схеме, когда каждый последующий прибор подключается шлейфом от предыдущего (с фазы на фазу, с нуля на ноль и т.п.). Причем таким образом может быть подключено любое число веток и с любым количеством светильников. Ограничения могут касаться лишь общей потребляемой мощности систем освещения.

После того как светильник подключен к соответствующим проводникам он утапливается в заранее подготовленное отверстие и фиксируется в нем при помощи специальных подпружиненных кронштейнов.

Устройство электропроводки для потолочного освещения

Монтируя светильник своими руками на потолок, требуется тщательным образом подойти к оборудованию электропроводки для него:

1. То, сколько точечных светильников будет располагаться на потолке, зависит обычно как от метража конкретного обустраиваемого помещения, так и от показателя мощности каждого светильника (детальнее: «Как расположить точечные светильники на потолке»). Так, на 1 м² комнаты будет достаточно прибора мощностью в 35 Ватт, а на 3 м² – двух приборов мощностью в 59 Ватт.

В процессе работы понадобится следующий набор строительных инструментов:

— пассатижи;

— отвертка;

— дрель;

— строительный нож;

— дрель;

— ответвительные коробки;

— клеммники;

— кабель требуемой длины.

Выполняя подключение потолочных светильников схема работы предполагает установку коробок ответвления на каждую группу точечных светильников. Лучше, чтобы эти коробки находились в доступных местах, так как во время срока службы может возникнуть потребность доступа к ним.
Перед тем как подключить светильники на потолке, необходимо провести провода к тем местам, где предполагается установить светильники

Важно провести провода через гофрированные трубы для того, чтобы избежать риска их соприкосновения с частями каркаса, выполненными из металла. Будет правильнее, если каждый из отрезков провода на 20 – 30 сантиметров превышал необходимую длину, что существенно упростит монтаж.

Чтобы разобраться с тем, как подсоединить светильники на потолке, если их мощность составляет 12 Вольт, не стоит забывать, что для такого оборудования обязательно потребуется установка трансформатора, обладающего мощностью всех установленных светильников в целом. К входу этого элемента должно идти питание, равное 220 Вольтам, а к выходу должен подключаться идущий к светильникам кабель.

Накладные люстры

Потолочные светильники популярней настенных и напольных благодаря тому, что ими можно создать более равномерное и правильное освещение. Потолочный вариант применяется преимущественно в качестве основного освещения практически во всех помещениях. Но для жилых чаще отдают предпочтение накладной люстре в связи со следующими достоинствами:

1. Большое разнообразие дизайнерского исполнения с одной и несколькими лампами.
2. Простота монтажа с помощью нескольких дюбелей или саморезов. Многие модели снабжаются специальными крепежными конструкциями.
3. Применение в любых помещениях с низкими потолками, поскольку классическую люстру можно повесить не во всех квартирах.
4. Возможность выбора из всех категорий цен.

Накладные люстры со светодиодами применяются на натяжных потолках. Они мало выделяют тепла и очень красивы. Особенно отличаются модели из хрусталя, которые со светодиодными источниками света создают декоративный эффект.

Люстру всегда располагают в центре. По периметру помещения к ней добавляется подсветка. Когда выбираются светильники светодиодные потолочные, накладные круглые являются классическим вариантом, не бросающимся в глаза и легко подбирающимся под любой интерьер. Они подходят под пространство любой формы, а в простом исполнении без изысков используются в торговых центрах, офисах и общественных помещениях.

Монтаж стыков и примыкание торцов

Если
общей длины заводского отрезка профиля не хватает на всю ширину потолка,
соединяйте их при помощи перфоленты.

Концы
после среза обязательно обрабатывайте надфилем или наждачкой, чтобы убрать все
острые грани, которые могут случайно повредить полотно.

Далее
необходимо торцы светового профиля как-то врезать в основной стеновой,
расположенный по периметру потолка.

Для этого в последнем сделайте два запила, по ширине чуть уже светового.

По идее, световой своим торцом должен упираться в край потолочного, но при этом не входить в него.

Дабы
не испачкать обои, в этом месте желательно заранее наклеить несколько слоев
малярного скотча.

Приставив
торец, закрепляете его на перфоленту из подвеса.

После
этого на потолке с разбежкой 50-60см засверливаете крепежные уголки и по
необходимости деревянные бруски в качестве закладных.

Прикручиваете
к ним световой профиль.

При
этом важно не завалить горизонт и выставить его идеально ровно. При
использовании деревянных закладных имейте в виду, что их желательно обработать
составами для защиты от влаги, особенно при монтаже световых линий в ванной
комнате

При
использовании деревянных закладных имейте в виду, что их желательно обработать
составами для защиты от влаги, особенно при монтаже световых линий в ванной
комнате.

Пар от душа запросто проникает за потолок, увлажняет и распирает бруски. В итоге потолок и весь профиль начинает вести.

После
окончательного крепежа места примыкания профилей обрабатываются
двухкомпонентным клеем.

Это
необходимо сделать для того, чтобы полотно не порвало на углах. Пшыкнув на клей
затвердителем, получаете монолитное примыкание.

После
этого все оставшиеся неровности в данном месте обрабатываются мелкой наждачкой.

В
качестве недорогого и быстрого варианта, вместо клея можно применить белый
малярный скотч. Им также обклеиваете и защищаете все углы, дабы не порвать
полотно при натяжке.

При сборке
квадратов или светящихся прямоугольников, угловые стыки в таких конструкциях
можно обработать холодной сваркой.

Места
стыковки двух световых профилей (при их наращивании), проклеиваются алюминиевым
скотчем.

Без
него свет от Led ленты в этом месте через щель будет падать на основной потолок.

На
этом большая часть работы связанная с подготовкой профилей проделана. Переходим
к монтажу светодиодной ленты.

Разновидности ламп для точечных светильников

В точечных светильниках, которые устанавливаются в натяжном потолке, можно использовать следующие виды ламп:

1. Стандартные лампы накаливания. Довольно популярный и недорогой вариант.
2. Галогенные лампы. Более дорогой вариант, обеспечивающий равномерное распределение мягкого и ненавязчивого света.
3. Энергосберегающие люминесцентные лампы. При монтаже светильников в натяжных потолках используются довольно редко из-за больших размеров. Чтобы иметь возможность устанавливать такие лампы, полотно натяжного потолка нужно устанавливать на заметном удалении от базового потолка – а это приведет к уменьшению объема помещения.
4. Светодиодные лампы (или ленты). В качестве основного освещения светодиоды использовать не получится – их мощности для этого недостаточно. Из светодиодных лент или лампочек обычно обустраивается декоративная подсветка, позволяющая сделать акцент на определенной зоне потолка.

Перед тем, как сделать светильники в натяжном потолке, нужно хорошо подумать о том, насколько конкретный вид ламп будет уместен в конкретной ситуации.

Советы

Схема подключения светильников в подвесном потолке, может отличаться в зависимости от типа плафонов.

Важно: независимо от вида плафонов и люстр, для подключения к базовой поверхности необходимо провести электрический кабель. Практически всегда кабель прокладывается под штукатурку

1. Избегайте соприкосновения проводки с подвесной металлической конструкцией. Для этого кабель протягивается через гофру.
2. Не закручивайте крепления максимально, чтобы не повредить корпус светильника.
3. Если случилось затопление с верхних этажей, нужно обесточить помещение. Затем вынуть приборы и слить воду через отверстия. Перед тем, как вставить и подключить их обратно, не забудьте просушить.
4. Не забывайте ухаживать за осветительными приборами. Очищайте их от пыли и периодически проверяйте работоспособность.

Куда монтировать светильник со светодиодами

Место, где будет располагаться освещение – это еще один важный момент. Поэтому с ним нужно хорошо разобраться.

• Спальня. Лучше не использовать данную модель для этого помещения. Резкий свет будет нарушать общую гармонию комнаты.
• Гостиная комната. Здесь нужно учитывать дизайн, чтобы светильник хорошо подходил под интерьер. Для классического интерьера диоды не подойдут категорически, а вот в «хай-тек» впишутся на ура.
• Кухня. Светодиодные светильники в данном пространстве можно применять для подсветки определенных зон: стол, рабочая поверхность и т. Д.

• Ванная комната. Исходя из дизайна помещения, данный светильник вполне подойдет. Если вы делаете реечный потолок, то заранее можно вывести провода в место за границей потолочного покрытия.
• Подойдут диодные накладные светильники и для любых строений хозяйственного назначения: гараж, мастерская, сарай.
• Можно использовать для наружных фонарей.

Самостоятельное обустройство подвесного потолка с подсветкой

Прежде, как подключить лампочки в подвесном потолке, нужно подобрать место, где будут установлены светильники. Монтаж потолочной конструкции с подсветкой предполагает строительство короба с использованием гипсокартонных листов, но подключить освещение можно и без него.

Если запланировано изготовление короба из ГКЛ, необходимо учесть несколько нюансов:

1. Высота подобной конструкции не должна быть больше 20 сантиметров от потолочного перекрытия.
2. Нижнюю грань короба в обязательном порядке следует выдвигать вперед на 7 – 9 сантиметров.
3. Установка светодиодных светильников на потолке производится на дно ниши (прочитайте: «Как происходит установка светодиодных светильников в потолок – правила монтажа»).

Если короб не будет использоваться, монтаж подсветки выполняют так:

1. Размечают места крепления приборов.
2. По периметру потолочной поверхности проводят линию.
3. Используя клеевой состав, прикрепляют светодиодные ленты.
4. Если поверхность подвесного полотна побелена, к их основанию прикрепляют металлические уголки.

Как найти «питание» для светильника?

Актуальным вопросом для людей, которые желают самостоятельно установить точечный светильник, — это источник электроснабжения для лампы. Наиболее актуальными вариантами (по популярности) являются:

• Розетка электроснабжения;
• Выключатель общего освещения;
• Собственно распределительный щиток.

Последний вариант используется крайне редко, так как он крайне дорогой и не оптимальный. К подобному решению прибегают в случаях, когда подразумевается повышенное электропотребление. Современные светодиодные точечные светильники – это устройства, которые экономны.

Если планируется проведение проводки от выключателя, то убедитесь, что подключение было произведено перед механизмом «отсекателя». Если Вы сделаете наоборот, то светильник будет включаться и выключаться совместно с лампой или люстрой. Конечно, в некоторых случаях подобное решение оправдано, однако подобные задачи встречаются редко.

Если позволяет бюджет, то выбирайте т.н. «умные» точечные светильники, которые могут управляться с помощью пульта дистанционного управления или вовсе со смартфона или любого другого персонального устройства. Подобные решения становятся все более популярными, однако о низ пока что мало, кому известно.

Как соединить провода

Для того чтобы соединить провода, используйте гильзы. Лучше всего приобрести медно-луженые либо медные изделия. Кроме того, для выполнения работы понадобится обжимной пресс. Этот способ отлично подходит для того чтобы соединить провода из меди. Сравниться с ним может лишь пайка оловом.

Если пресса у вас нет, используйте электромонтажные плоскогубцы. При их отсутствии пригодятся кусачки, их принцип работы аналогичен принципу работы обжимного пресса.

Опрессовка проводов гильзами

Многие владельцы квартир желают, чтобы помещения были освещены равномерно. Если вы хотите добиться такого эффекта, в специализированном магазине необходимо купить однотипные светильники. Делая выбор, обязательно смотрите, чтобы мощность лампочек не превышала 40 Вт. Это важный момент, ведь сильные лампы интенсивно нагревают материал. В результате конструкция может деформироваться.

Купите специальные клемники. Они, как и болтовое соединение, нужны для подключения проводов к точечным светильникам. Проверяйте то, насколько хорошо затянуты крепления, два раза в год. Больше всего для крепления подходят медно-луженные гильзы.

Провода нужно обязательно обесточить, только после этого можно заниматься подключением спотов. Для изоляции проводов используйте изоленту и термоусадочную трубу.
