Инструкция по монтажу светильников в подвесном потолке

Технические особенности

Расположение осветительный приборов на натяжном полотне рассчитывается еще на стадии замера. Само покрытие нуждается в предварительном раскрое, при котором учитываются все возможные отверстия:

• для труб;
• для дымоуловителей;
• для вентиляции;
• для камер видеонаблюдения;
• для крюков для различных подвесов (например, плетеных подвесных качелей)
• для подвесных люстр;
• для точечных светильников.

Уже натянутое полотно нельзя разрезать самостоятельно, поэтому необходимо уже при заказе четко понимать, что и где будет располагаться. Как правило, в монтажных организациях знают, как правильно расположить светильники на натяжном потолке. При этом часто заказчику предлагают шаблонные варианты из каталога выполненных работ, однако ими далеко не исчерпываются возможности светового дизайна.

Габариты и форма

Точечные светильники идеально подходят в качестве дополнительного освещения в больших комнатах. Сюда относятся:

гостиная

детская комната

спальня

кухня

А в качестве основного источника освещения, они подойдут для небольших помещений:

ванная

коридор

Почему именно так? Во-первых, у любого точечного светильника существует определенный размер внутренней части, которая прячется в нише.

Из-за этого приходится уменьшать общую высоту потолка в комнате. Размер ниши будет зависеть от типа спота.

Поэтому при покупке в магазине, обращайте внимание не только на то, как они светят или дизайн самого плафона, но и на габаритные размеры. Иначе вы будете неприятно удивлены уменьшением размеров своей комнаты. Например:

Например:

для светильников с лампами накаливания потолок опустится на целых 12см

с галогеновыми лампами – от 4 до 8см

со светодиодными – 5-6см

Считается не совсем удачным решением, опускать потолок на 12см во всей комнате. В этом случае, правильным будет в качестве основного освещения выбрать люстру, или один большой потолочный светильник, который крепится к нулевой отметке.

А точечные делать в качестве дополнительных. При этом опустив для них потолок, лишь в необходимых участках комнаты.

В санузлах, натяжной потолок монтируется по всему периметру и изначально опускается на определенную высоту. В результате образуется та самая ниша, идеально подходящая для встраиваемых спотов.

Однако, если ваш санузел имеет королевские размеры, то и здесь имеет смысл поступить также, как и в больших комнатах. То есть, основная точка освещения по центру, плюс дополнительные по периметру.

Также встраиваемые светильники идеально подойдут для маленьких и продолговатых коридоров. Их легко можно распределить по всей площади, и тем самым добиться равномерного освещения.

Фактически коридор – это проходная зона

И заниженный потолок здесь, не особо привлечет к себе внимание

Одна из немаловажных ошибок, которая может испортить весь дизайн – цвет корпусов точечных светильников.

Самым простым и подходящим под любой стиль помещения будет спот белого цвета.

Именно белого, так как данный светильник превратится в часть потолка, и будет совсем незаметен.

В отличие от точечных моделей золотого, серебряного или бронзового цвета.

Здесь разницу можно увидеть невооруженным глазом.

Расстояния между светильниками и отступы

Вот основные расстояния, которых следует придерживаться при выборе места расположения точечных светильников в натяжном потолке:

от края стены до первого светильника нужно соблюдать минимальный отступ в 20см

минимальное расстояние между встроенными потолочными светоточками составляет 30см

если потолок состоит из нескольких сварных полотен, то корпуса ламп должны располагаться в 15см от шва

Рекомендации по расположению

В больших по площадях помещениях с центральной люстрой, светильники следует установить в углах и наименее освещенных участках потолка.

Поперечное освещение в узкой комнате, зрительно ее расширит.

А при использовании 20 и более светоточек, рекомендуется их группировать по зонам с отдельным, независимым питанием.

При монтаже люстры, ее располагают как обычно по центру. Относительно этой точки и выстраивается вся дальнейшая композиция. При этом она может быть:

симметричной

асимметричной

Однако независимо от этого, люстра всегда является отправной точкой для всей картины.

Подключение

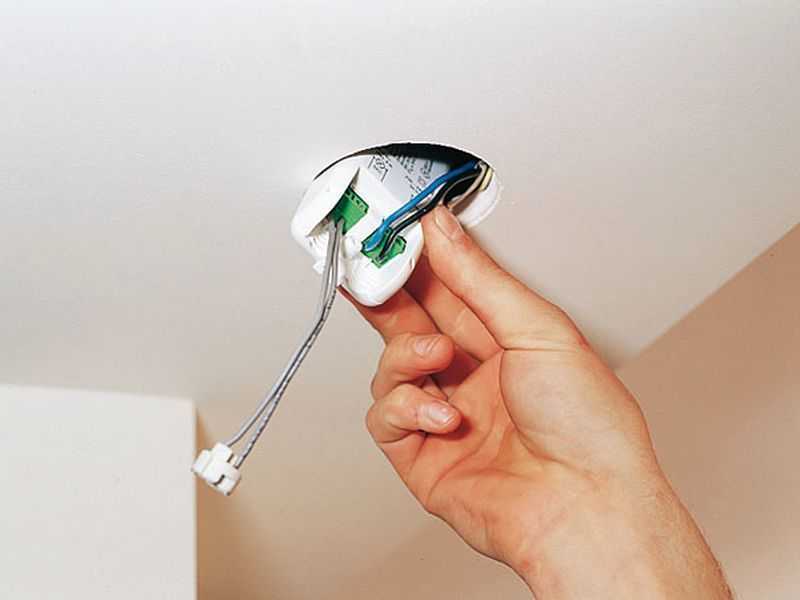

Двухжильный провод прокладывают от отверстия к отверстию. Возле каждого делают петлю. Далее ее достают из отверстия, где запланировано местонахождение светильника.

Петли разрезают или снимают с проводов изоляцию примерно на 3 см. Для установки светильника нужна пара 10-12-сантиметровых жил провода (по 3 см из которых необходимо оголить).

Следующий шаг — присоединение одного из концов провода к клемме осветительного прибора, а второго — к проводнику электропитания, подходящего от переключателя.

Чтобы правильно подключить светильник, рекомендуется придерживаться следующей схемы:

Фиксация конструкции

Закрепление точечных светильников на подвесном потолке проводится с помощью скоб (они расположены на боковинах устройств). Их нужно аккуратно отогнуть кверху, а затем вставить прибор в заранее подготовленные отверстия.

Завершают установочные работы подключением концов проводов к питающему проводнику через переключатель. Теперь можно подключать электроэнергию и пользоваться светильниками.

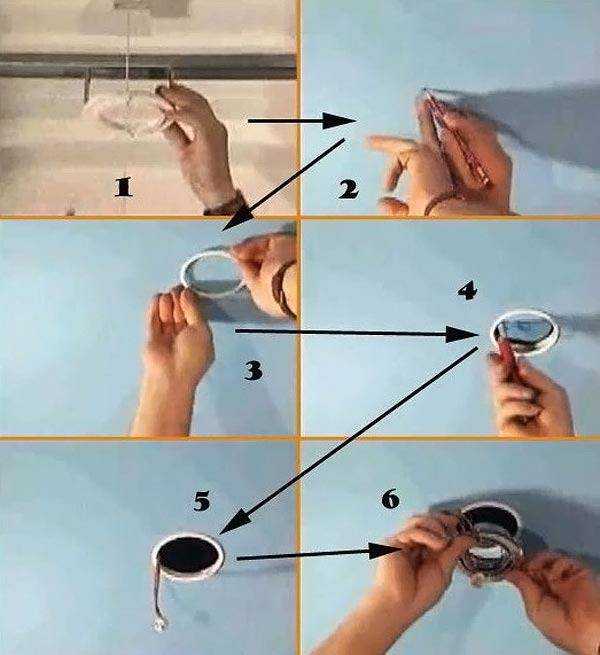

Монтаж светильника в потолок

Далее нужно выровнять закладную. Захватываете ее пальцами и вытягиваете на перфоленте вниз так, чтобы она подошла вплотную к натяжному потолку, но при этом не давила на него.

Изначально закладные выставляются на уровне профиля. После натяжения полотна, наклейки колец и вырезания отверстий они выводятся на уровень с полотном (вытягиваются или вдавливаются).

Если вы сделаете закладную даже на 1-2мм выше уровня багета, то это не правильно. Полотно в зависимости от площади всегда провисает на 1-3см и соответственно, если закладная будет выше профиля, или на его уровне, светильник получится как бы вдавленным.

Может даже образоваться эффект набухания потолка из-за протечки воды у соседей сверху.

Это очень не красиво смотрится. Особенно на глянцевых потолках.

Для каждого вида лампочек рекомендуется разная высота опускания полотна от базового:

для GX-53 – 35-50мм

для E-27 – 100мм

для MR-16 — 60-70мм

для светильников с цоколем G9 — 40мм

Рекомендуемая мощность лампочек – не более 40Вт. Иначе можно легко повредить ПВХ пленку. В первую очередь это относится к галогенным моделям. Вот какие бывают последствия.

Далее выпускаете наружу провода питания и через клеммники Wago подключаете фазу и ноль к проводам вашего светильника.

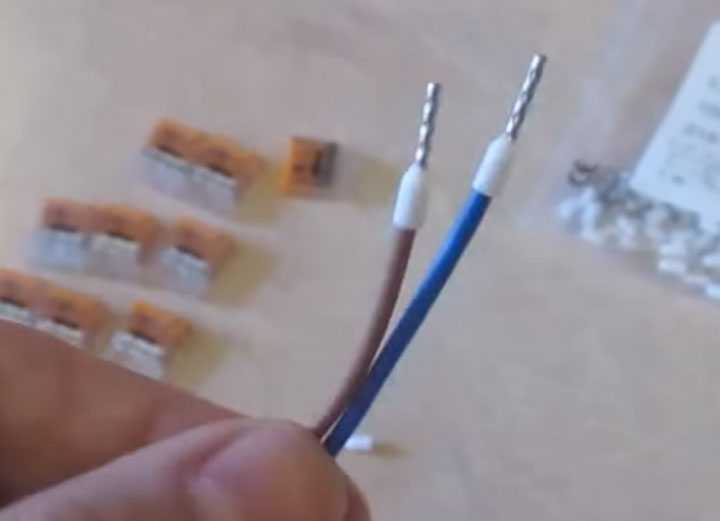

Если проводка выполнена гибкими проводами с многопроволочными жилами, то для обеспечения надежного контакта их необходимо либо залудить, либо обжать наконечниками НШВИ.

Однако можно обойтись и без этого, достаточно воспользоваться клеммниками Ваго специальной серии №221, 222 (с флажками) , которые предназначены как для гибких, так и для многожильных проводов.

При трехжильном питающем кабеле, 3-ю жилу заземления нужно подключать на корпус светильника. Если он у вас пластиковый, а не металлический, то просто оставляете ее не задействованной.

Как подключить точечные светильники

Одним из самых распространенных типов светодиодных светильников, устанавливаемых на потолочную поверхность, являются точечные модели. Их монтаж может осуществляться несколькими методами:

1. Подвесным.
2. Накладным.
3. Встраиваемым.

Первые два варианта лучше всего подходят, когда потолок в помещении выполнен из труднообрабатываемого монолитного материала, например, железобетона. Встраиваемый, напротив, идеален для натяжной или подвесной конструкции.

В зависимости от материала потолочной поверхности, его особенностей и толщины применяются следующие способы монтажа светодиодных светильников:

1. Для плит-перекрытий на монолитной железобетонной основе – крепежная проволоки, крюки и скобы. Подходит для навесного монтажа светильника. Фиксация приспособления в материал осуществляется посредством специальных анкеров и дюбелей.
2. Для основания небольшого сечения – фиксирующие элементы с закреплением на внешней стороне. Чтобы подвесить светильник, потолок просверливается насквозь, в отверстие вставляются крюки с упорными пластинами или болты с аналогичными шайбами (где это возможно).
3. Для деревянных плоскостей – крюк с резьбой.
4. Для подвесных вариантов – система монтажных переходников, расположенных под материалом (гипсокартоном, ПВХ-панелями или пленками и тканями).

Как правило, точечные светильники устанавливают не по одному, а сразу в цепочку в соответствии со схемой:

При выборе варианта монтажа в подвесной или натяжной потолок прежде всего устанавливается проводка, драйвера и управляющая аппаратура в местах с хорошей вентиляцией. Затем в соответствии с расположением монтажных переходников и отверстий под светодиодные светильники подвешивается и сам материал. После этого устанавливаются приборы освещения.

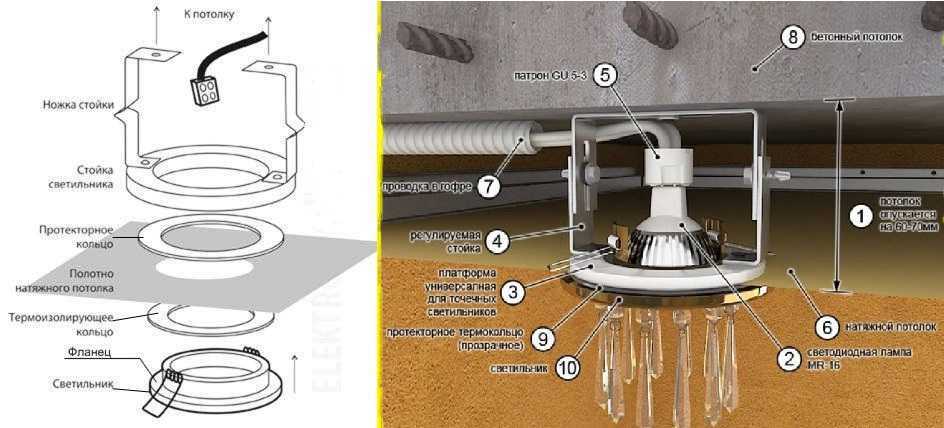

Устройство ламп в натяжном потолке

Светильники под натяжной потолок оснащены кронштейнами, посредством которых крепятся к бетонному потолку. Работу перед началом монтажа тщательно планируют, так как после установки полотна снять кронштейны, изменить место расположения светильников или заменить проводку уже не получится. Рекомендации к монтажу:

• кронштейны и электропроводку к ним с запасом провода в 10-15 см устанавливают до начала монтажа полотна;

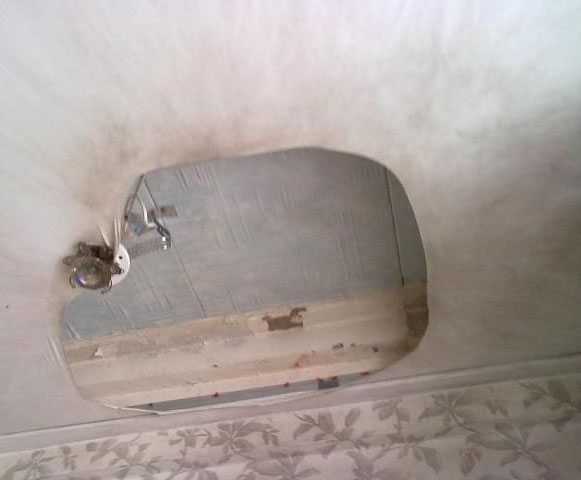

• мощность лампы не должна превышать 50 Вт, иначе натяжное полотно расплавится;
• для надежной фиксации кронштейна в теле потолка необходимо использовать саморезы с дюбелями;
• отверстие под светильник должно быть меньше чем сам цоколь, поскольку полотно имеет свойство растягиваться, и поэтому после установки лампы может виднеться межпотолочное пространство, это нарушит эстетичный вид покрытия;
• чтобы сохранить полотно без деформации, в месте планируемого выхода провода наклеивается термокольцо и только затем проделывается отверстие.

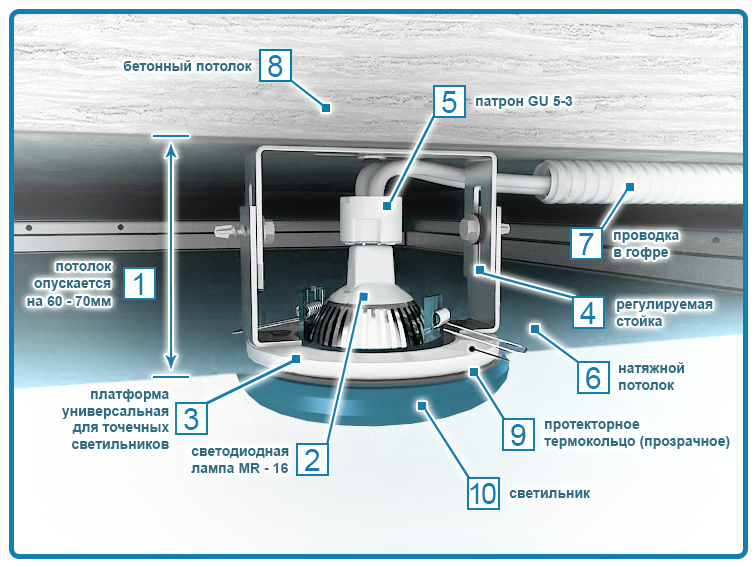

Расположение лампы по отношению к натяжному полотну

При подключении лампы для натяжного потолка к электропроводке обязательно используйте понижающий трансформатор. Длина провода между ним и лампой не должна превышать 2 м, чтобы под действием сопротивления длины электропровода устройство не потеряло мощность.

Для подключения трансформатора оголяют концы двух проводов (зачищают по краям по 5 мм с каждого конца) и вставляют их в клеммы прибора с маркером 12 V, фиксируя крепежными винтами. То же проделывают с концами проводов основного освещения, только подключают их к маркеру 220 V.

Светодиодное освещение разных зон

Для создания особой атмосферы в комнатах устанавливают основные и дополнительные источники света. Диодные светильники применяют в различных интерьерах. Если комната имеет классический дизайн, размещают приборы, подающие теплый свет. Для интерьера в стиле «модерн» или «фьюжн» подходят конструкции холодного свечения.

Гостиная в стиле фьюжен.

Стен

Дополнительные источники освещения создают оригинальные узоры, придавая интерьеру оригинальности. Лед-приборы визуально расширяют пространство, делают акцент на архитектурных композициях. На стенах размещают регулируемые светильники. Небольшие приборы располагают близко друг к другу. Преимущество таких светильников — практичность.

Потолка

Конструкции, размещенные на потолке, равномерно распределяют свет. Для подсветки углов и ниш применяют дополнительные источники освещения. Точечные приборы монтируют в гипсокартоновый потолок. Потолок любого типа оформляют с помощью диодной ленты. Чтобы создать узоры света, монтируют софиты, приборы представлены на фото.

Пола

Подсветка пола визуально расширяет пространство. Монтируют диодную ленту или лед-панели, их размещают по углам. Если коридор небольшой, устанавливают гибкую нить из неона.

Монтаж с помощью потолочного крюка

Обычно крюк для закрепления осветительных приборов монтируется еще при строительных работах. В этом случае, перед тем как повесить люстру на потолок, необходимо проверить его на прочность.

Монтажный крюк

Для проверки, на некоторое время к установленному крюку подвешивают груз, соответствующий весу или немного тяжелее люстры. В случае если закрепленный груз не сместился, можно спокойно вешать люстру на место. Если крепежный крюк сместился, а тем более выпал, то можно самостоятельно провести монтажные работы.

Испытание крюка весом люстры

Для этого необходимо:

• перфоратором проделывают нужное отверстие (если его еще не было);
• в него вставляют правильно подобранный металлический анкер или складной пружинный дюбель с кольцом. Он должен плотно прилегать к внутренней поверхности просверленного отверстия;
• в деревянный потолок достаточно вкрутить прочный крюк-саморез.

Почитайте:   Подсветка потолков своими руками

Это наиболее простой метод, описывающий как прикрепить люстру к потолку.

Схематичное крепление держащего элемента

В случае если потолок отделан гипсокартоном или установлено натяжное полотно, работы по крепежу люстры на крюк могут усложниться.

Гипсокартонные листы довольно прочные, поэтому крепление небольшого светильника можно осуществить прямо на сам материал, но стоит учесть небольшие нюансы:

масса прикрепленного осветительного прибора не должна превышать 6 кг;
стоит обратить внимание на то, что при замене ламп можно повредить листы или случайно задеть рукой низко висящий светильник.

В случае если этого не было сделано, то можно подвесить люстру на пружинный дюбель или специальную бабочку, установленные в просверленное отверстие. Дюбель будет необходимо подкрутить специальной гайкой, а распорку-бабочку подтянуть саморезом до щелчка. Весь крепеж должен быть укомплектован шпилькой или крюком, на который закрепляется люстра.

Один из вариантов крепления люстры, если потолок из гипсокартона

При установке натяжного потолка необходимо заранее позаботиться о том, как закрепить светильник. Нужно помнить, что натянутое полотно не может служить крепящейся основой для люстры. Монтируя натяжной потолок, рабочие, прежде чем вырезать отверстие для прикрепления светильника, заранее приклеивают термокольцо. Если этого не сделать, то повесить люстру к потолку будет невозможно, так как натянутое полотно будет рваться. Через вырезанное отверстие выводятся соединительные провода.

При таком варианте сначала нужно подвесить люстру на крюк, а затем присоединить электрические провода, после чего место крепления прикрывается декоративным колпаком светильника.

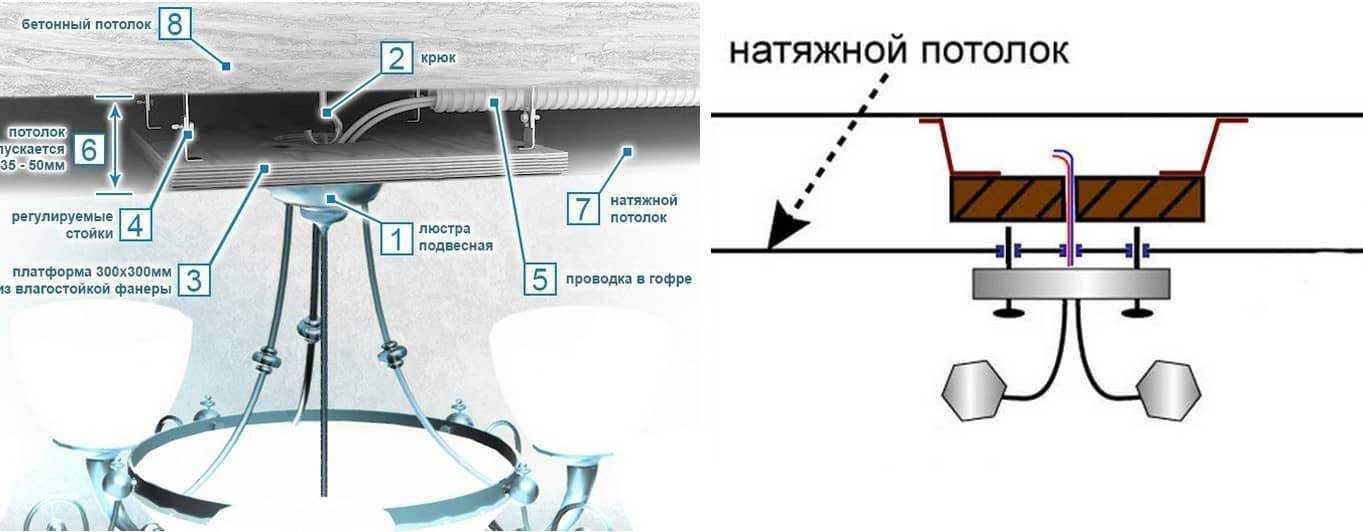

Схема крепления при натяжном потолке

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.

Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

• От распределительной коробки к месту расположения светильников протягивают электрические провода.
• Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
• В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
• Выводят концы прокинутого кабеля наружу и подсоединяют приборы освещения.

Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы

Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным

Точечные светильники могут работать от напряжения 220 В или 12 В. Вне зависимости от напряжения, подключаться они параллельно (в шлейф или отдельными проводами) или последовательно (гирлянда). Разница в том, что питание для споты на 12 В подается через понижающий трансформатор. Он преобразует сетевые 220 вольт в нужные 12. Подробнее о том, как подключить точечные светильники к одно- и двух- клавишным выключателям поговорим подробнее.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

• Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
• Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление.

Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Инструкция по установке люстры

Для установки люстры предусмотрены следующие приспособления:

• крюк, зафиксированный в плите перекрытия;
• линейная либо крестообразная планка (линейные изделия применяются для фиксации трековых светильников).

Крюк представляет собой метиз с закругленной скобой, вкручивающийся винтовым концом в забитый в плиту перекрытия дюбель.

Данный способ крепления подходит для легких люстр, а для массивных изделий предпочтительно использовать крюки с бабочками, для закрепления которых потребуется просверлить плиту до пустоты, где и расправляются лепестки.

Для плотной фиксации колпака люстры необходимо подготовить основу из фанеры. В середине этой основы просверливается отверстие для проводов и крюка, а крепится данная конструкция по примеру опорной платформы для точечных источников света, на перфоленту.

Монтаж люстры проводят по той же схеме, как и монтаж точечных светильников:

1. в месте крепления осветительного прибора наклеивается пластиковое кольцо;
2. внутри кольца ткань удаляют канцелярским ножом;
3. подтягивают фанерную основу к поверхности натяжного потолка;
4. производится подключение к электропитанию;
5. люстра закрепляется на крюк;
6. декоративная заглушка поднимается до соприкосновения с тканью с упором в фанерное основание.

Технология подвеса люстры с использованием планки более сложная, но общие принципы монтажа сохраняются:

Для крепления накладных планок необходимо предусмотреть основу в виде брусков. Если в качестве подвеса используется одна планка, брусок, размером превышающим планку на 15-20 мм, крепится к плите перекрытия на перфоленте. Если предусмотрен крестовой подвес, к основному бруску, под углом 90 градусов, с помощью угловых крепежей, присоединяют два отрезка. В средней части основания просверливается отверстие для крепежного болта;

• Планка крепится к брускам, одновременно происходит подключение к электропитанию;
• К планкам монтируется корпус люстры;
• Декоративная накладка поднимается к месту крепления, маскируя провода и планку.

Какой инструмент применять

Разновидность и специфика применяемого в ходе монтажа инструмента во многом определяется конструкцией и назначением светодиодных светильников. В обычных бытовых условиях это следующий стандартный набор:

1. Электродрель.
2. Шуруповерт.
3. Пассатижи.
4. Кусачки.
5. Измерительная рулетка.
6. Отвертка.
7. Паяльная станция с принадлежностями.

Кроме того, помимо самих приборов освещения понадобятся следующие расходники:

1. Провода.
2. Монтажные подвесы, полоски.
3. Клеммы-соединители.
4. Дюбеля, саморезы.

Не меньшее значение придается выбору спецодежды для проведения подобного рода электромонтажных работ. Костюм должен быть из плотной хлопчатобумажной ткани, обувь на толстой резиновой основе, перчатки диэлектрические.

Установка подсветки по периметру

Пошаговая инструкция по созданию простой контурной светодиодной подсветки потолка.

Компоненты светодиодной ленты

Схема крепления светодиодных лент в нише из гипсокартона

Гипсокартонный короб

Шаг 1. В нише, где будет располагаться светодиодная подсветка, на мелкие саморезы крепите по периметру пластиковый уголок. Дело в том, что липкий слой ленты хорошо контактирует с ПВХ, а вот от гипсокартона может отклеиться. Так что не стоит пренебрегать этим этапом установки подсветки.

Пластиковый уголок

Шаг 2. Рулеткой отмерьте необходимые отрезки светодиодной ленты и нарежьте ее на куски, равные сторонам прямоугольника-периметра, который вы будете подсвечивать. Ленту режете только по отмеченным на ней местам разреза, иначе она не будет гореть.

Специальный участок для укорачивания ленты

Шаг 3. Соединить отрезки можно при помощи коннекторов, но лучше спаять – так будет надежнее. Спаивайте контакты по  принципу – плюс с плюсом, минус с минусом. Кстати, помните, что соединять слишком много лент в одно целое нельзя – они обычно выпускаются в бобинах по 3-5 метров. Так вот – больше трех бобин в одну конструкцию не собирают. Если ленты получилось больше, то отрезки ее подключают к блоку питания параллельно.

Коннектор для светодиодной ленты

Отрезки ленты, соединенные коннектором

Цены на люстры

люстра

Пайка соединения ленты с кабелем

Шаг 4. Выведите от системы провода, которые будут нужны для подключения контроллера и блока питания. Подключите систему сначала к контроллеру, а его – к блоку питания. Проверьте работоспособность системы.

Схема подключения светодиодной ленты

Схема подключения с одном блоком питания

Схема подключения с несколькими блоками питания

Проверка работоспособности всей системы

Шаг 5. Снимите липкий слой с ленты и закрепите ее на смонтированный ранее ПВХ уголок. Подсветка готова.

С ленты снимается липкий слой

Монтаж светодиодной подсветки

Еще один вариант — монтаж светодиодной ленты в потолочном карнизе

Несколько слов о паянии: светодиодная лента не любит высоких температур, поэтому время пайки не должно быть больше 10 секунд, а температура плавления – более 160 градусов.

Выбор провода для электропроводки точечных светильников

Для прокладки электропроводки питания четырех выбранных светильников суммарной мощностью 22 Вт подойдет любой электропровод, в двойной изоляции, предназначенный для прокладки электропроводки. Лучше всего подходит медный многожильный двойной соединительный провод, например типа ПВС 2×0,75. О сечении жил провода можно не задумываться, так как максимальный ток не будет превышать 0,1 А.

При использовании в потолочных светильниках галогеновых ламп на 12 В сечение провода нужно обязательно рассчитать. Одна такая лампочка мощностью 60 Вт потребляет ток 5 А. А если для освещения понадобится десять лампочек, то ток потребления составит 50 А.
