Как установить точечный светильник своими руками: этапы работ, схема монтажа и советы по установке своими руками

Материалы для монтажа светильников

Перед тем, как начать монтаж светильников, проверьте на наличие:

Светильника с готовыми креплениями;
Электрический привод;
Лампы (важно, чтобы они соответствовали цоколю у светильника);
Гильзы или клемники для соединения проводов;
Стандартная изолента;
Выключатель для светильников.

При покупке светильника в магазине выберите светильники одного типа. Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения. Обязательно проверьте, есть ли светоотражающий слой по специальному конусу колбы у них. Уточните на их соответствие с техническими характеристиками светильников.

Мощность ламп не должна превышать 40 ватт. Если вы выберите такую мощность, то светильник не будет перегреваться и гипсокартон вокруг него останется в сохранности. А лучше для этой цели подходят светодиодные и галогеновые лампы: вам останется лишь подобрать их по мощности излучения.

Так же уделите внимание подбору провода, а лучше при покупке проконсультируйтесь по этому вопросу со специалистами. Если ваш потолок гипсокартонный, то отлично подходит 2-х жильные ВВГ-2х1.5

Если подвесной потолок сделан из пластика, МДФ или подобных материалов – проводка обязательно должна иметь пожаробезопасную оболочку, например, подойдет провод РКГМ.
Не забудьте приобрести в специализированом магазине клеммники: за ними нужно будет следить и после завершения установки. Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты.

Как выбрать светильник для потолка и схему подключения

Выбор светильника должен основываться на ваших потребностях в освещении.

Потолочные светильники различаются между собой по ряду параметров:

• Количество встроенных лампочек. Если их две и более, то целесообразнее будет организовать их в две группы, снабдив отдельным выключателем. Подойдет любой двухклавишный выключатель – в результате такой схемы подключения потолочных светильников, можно будет менять яркость освещения в зависимости от ситуации.
• Тип патрона. Покупая лампочки, следует учитывать тип цоколя, иначе она попросту может не подойти к имеющемуся патрону.

В настоящее время каждый при подключении светильников может без проблем подобрать любую лампочку по необходимости, главное при этом учитывать их мощность, а также внешний вид и количество входящих в светильник лампочек.

Достоинства и минусы

Вы знаете, как подключить потолочные светильники, осталось выбрать какие.

Чтобы выбрать из различных вариантов плафонов и люстр для потолка, нужно знать с чем можно столкнуться в процессе эксплуатации. Посмотрим, какие плюсы есть у потолочных светильников:

• большой выбор;
• разный способ монтажа;
• возможность установки в любом помещении;
• излучают рассеянный свет, не режущий глаза.

Минусов немного:

• замена вышедших их строя лампочек затруднительна. Но, это зависит от типа светильника;
• кабель, проложенный к выключателю, необходимо удлинять.

Всё говорит в пользу монтажа осветительных приборов для подвесных покрытий.

Этапы монтажа

Установка спотов включает пять основных этапов — от выбора места расположения до подключения к сети и закрепления в гнезде.

Расположение точечных светильников

Составьте небольшой проект. Достаточно эскиза с указанием мест расположения спотов. Сложно составить его для многоуровневых конструкций, если требуется равномерное освещение или зонирование комнаты.

Каждый уровень будет отдельным контуром. Располагать светильники друг от друга нужно на расстоянии от 1 м. Разрыв между стеной и ближайшим спотом должен быть равен 60 см. При размещении спотов убедитесь, что они не касаются каркаса. Расстояние между отверстием под точечный светильник и каркасом должно составлять 30 мм (и выше). В противном случае потолочная конструкция может усложнить монтаж спотов.

Прокладка провода

Монтаж проводки желательно выполнять до установки натяжных конструкций. Сначала разместите каркас, к которому будут крепиться листы, затем протяните проводку, предварительно решив, где будут расположены споты.

Если потолок смонтирован, задача усложнится. Воспользуйтесь рулеткой, чтобы выполнить измерения и найти те точки, где будут расположены споты. Нарежьте куски проводов, длина которых совпадает с расстоянием между спотами. Длина отрезков должна быть на 40 см больше полученных данных.

Нужно делать по два одинаковых отрезка — по одному подается фаза, а другой «нулевой». В данном случае используются мягкие проводники: для протяжки потребуются специальные инструменты. Можно изготовить жесткий прут из твердой проволоки. На одном из его концов должен быть крюк, который позволит захватить нужный кабель.

Если не получится, сделайте идентичный крюк на другом конце прута. Протяните его от одного отверстия до другого вместе с отрезками кабеля. Для этого сделайте петлю на проводе, зацепите за крючок и протяните. Процедура повторяется для всех спотов.

Для организации равномерного освещения покупайте одинаковые светильники: не только по дизайну, но и по мощности.

Подготовка отверстий

Чтобы проделать отверстия в потолке, можно воспользоваться электрической дрелью или шуруповертом. Потребуется специальная коронка по дереву (в зависимости от того, из какого материала изготовлен потолок). Коронка должна соответствовать посадочному месту для конкретного спота.

Разместите ее в электрическом приборе и вырежьте отверстие. Если нет коронки, задача усложнится. Можно взять сверло и канцелярский нож. Карандашом изобразите круг нужного диаметра, размер должен быть немного меньше наружной части светильника. Просверлив небольшое отверстие, удалите все заусенцы, используя канцелярский нож.

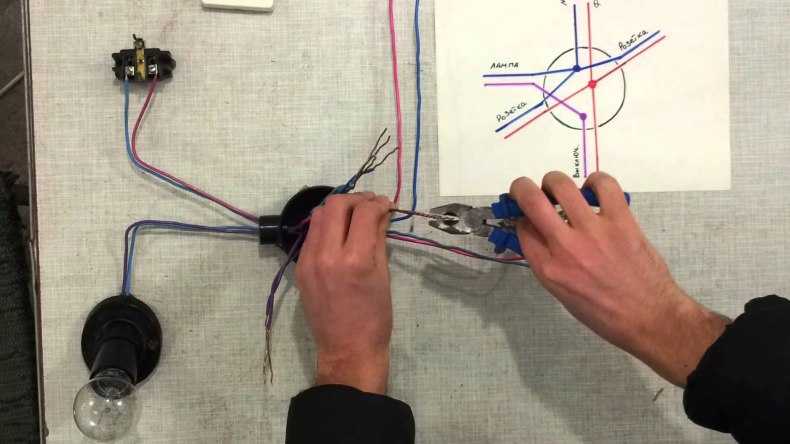

Подключение точечных светильников

Выполнив проводку по методу, описанному выше, останется подключить споты к сети. Электрическая сеть должна быть обесточена. Если светильники по умолчанию идут с проводами, задача максимально упростится. Если провода отсутствуют, ослабьте клеммы на приборе, закрутите концы пальцами и зажмите сильнее плоскогубцами. Это существенно увеличит контактную площадку.

Закрепление

Большая часть доступных на рынке спотов крепится при помощи двух скоб, расположенных по бокам. Они должны быть отогнуты вверх до упора, после чего помещены в отверстие на потолке. Убедитесь, что питающие провода не попадают на данные зацепы.

Когда вставите светильник, зацепы разогнутся и прижмут устройство к потолку или стене. Фиксация очень надежная. В конце останется подключить главный провод к выключателю и распределительной коробке, после чего включить питание и убедиться в работоспособности спотов.

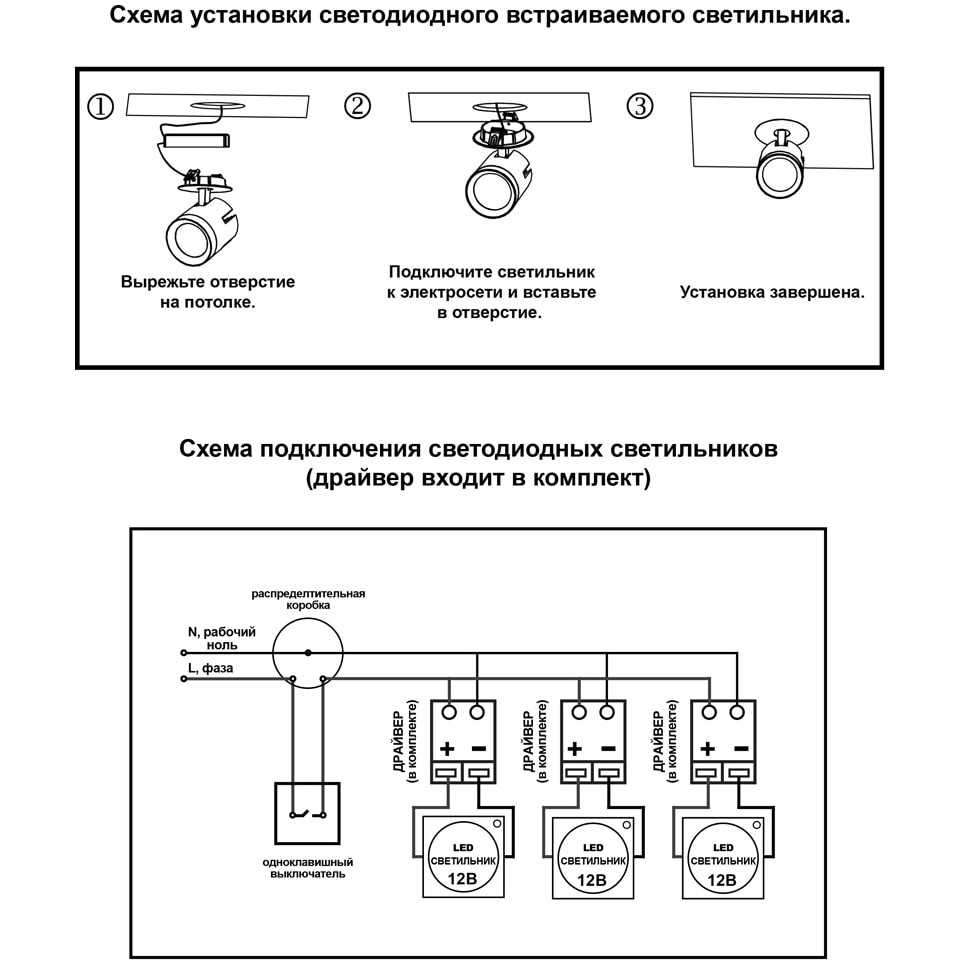

Подключение светильников на 220 В

В отличие от стандартной лампы накаливания, светодиодный светильник требует питания только постоянным током. Поэтому чтобы подключить его от бытовой сети в 220В требуется специальный преобразовательный блок. Приборы, выпускаемые современными производителями, рассчитанные на такой номинал, имеют в своем составе преобразователь, поэтому их можно включать напрямую в розетку.

Существуют три способа, как подключить светодиодный светильники к бытовой сети в 220 В:

1. Последовательный.
2. Параллельный.
3. Лучевой.

У каждого из них есть свои особенности монтажа, плюсы и минусы в применении в различных условиях и технические параметры. Рассмотрим их подробно.

Последовательный

Последовательная схема подключения стандартных светодиодных ламп, предназначенных для сети в 220В, предполагает соединение всех светильников между собой одним проводником. Суть в том, что в начало этой цепочки подается фаза, а к ее концу – ноль. Таким способом она замыкается и каждый из приборов работает в общей системе.

Преимущество такого последовательного подключения заключается в возможности существенно сэкономить на проводке. Для соединения всех светильников требуется одножильный провод, а если в сети 220В используется заземление, то двухжильный, вместо трехжильного кабеля. Недостаток – если одна из люстр перегорит, выключится вся схема, и потребуется поиск вышедшего из строя элемента для его ремонта или замены.

Алгоритм последовательного подключения светодиодного светильника:

1. Выполнить монтаж светильников в соответствии с планом.
2. Подключить электроприборы освещения проводкой по последовательному способу.
3. Подвести жилу с фазой от выключателя к первой люстре.
4. Проложить и от распределительной коробки нулевой проводник к последнему осветительному прибору.
5. Проверить надежность и правильность всех соединений проводки, завершить установку электрооборудования.
6. Подключить напряжение сети 220В, проверить исправность приборов.

Фазный провод к выключателю и нулевой к последнему светильнику в схеме может подходить как напрямую от электрощитка, так и от ближайшей распределительной коробки.

При выборе последовательного метода следует учитывать общее распределение напряжения на каждый источник света. По этой причине в такую систему не ставят более шести светильников, так как яркость их будет значительно снижаться.

Параллельный

В отличие от вышеописанного случая, параллельная схема требует подключать к каждому светодиодному светильнику два проводника – фазу и ноль (или три, если есть заземление) от сети 220В. Недостатком этого способа является повышенный расход кабеля или провода. С другой стороны – каждый прибор освещения будет проявлять заявленную изготовителем световую силу.

Чтобы подключить светодиодный светильник по параллельной цепочке от 220В, нужно выполнять следующий ряд действий:

1. Выполнить установку всех осветительных приборов по ранее разработанной планировке.
2. Подвести к первому фонарю провод от выключателя с фазой, затем от этого проводника подвести к следующему и т. д. – до последнего.
3. Аналогичным образом от распределительной коробки нужно подключить нулевую жилу и, если есть, заземляющий проводник.
4. Фаза к выключателю и ноль и земля к светильникам подводятся либо от распредмодуля, либо от электрощитка.
5. Завершить монтажные процедуры, проверить правильность и надежность собранной электросхемы.
6. Включить сеть 220В и проверить работоспособность установленных приборов.

Если в одном помещении существует несколько функциональных областей, устанавливать светодиодные светильники лучше группами. Для этого необходимо подключить их через двух- или трехклавишный выключатель.

Лучевой

Лучевое подключение – это частная разновидность параллельной системы. Чтобы подключить светодиодные светильники этим способом, необходимо в центр расположения приборов (например, когда они размещены по периметру зала) подвести кабель. Далее от распредмодуля к каждой люстре или их группе подводится провод с фазой, нулем и, если требуется, землей.

В начале главного кабеля устанавливается выключатель для управления группой светильников. Если планируется управлять каждой из них отдельно, схема существенно усложняется – добавляются проводники, выключатели. В случае, когда необходимо менять яркость, время и цвет, в систему также можно монтировать диммеры.

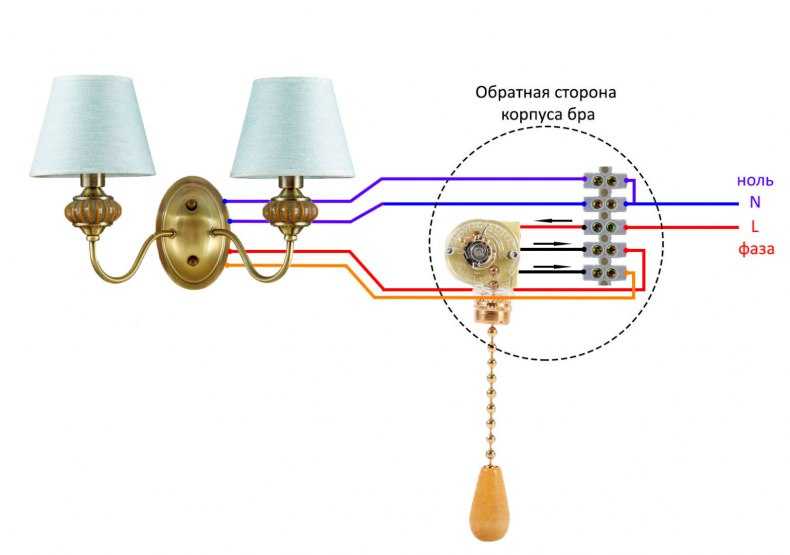

Порядок работы (пошаговая инструкция)

Действия проводятся следующим образом:

• Отключается напряжение через щиток. Для тестирования при этом применяется отвертка с индикатором;
• К стене прикладывается задняя планка светильника для того, чтобы отметить место крепления;
• Крышка крепится шурупами (саморезами);
• Кабель должен быть порядка двенадцати сантиметров, поэтому лишнее обрезается, а концы зачищаются. Их необходимо соединить парами, после чего провести изолирование;
• В комплекте есть гайки, при помощи которого осуществляется крепеж;
• Теперь надо установить лампу и закрепить абажурную часть;
• Электричество подключается для того, чтобы проверить устройство.

Самым надежным способом, чтобы правильно разобраться в имеющихся проводах является индикаторный. При помощи специальной отвертки или мультиметром, при наличии заземления.

Последовательное подключение светодиодных светильников

Когда проводка в квартире или доме уже присутствует и нет надобности подключать дополнительные источники света, то вопрос — как подключить лампу, не является актуальным. Но как же выполнить эту работу когда появляется такая необходимость. Тут без элементарных знаний электротехники и умения составить принципиальную, казалось бы, элементарную схему уже не обойтись.

Все источники света люминесцентные (экономки), лампы накаливания, светодиодные светильники могут быть подключены, как в принципе и все имеющиеся в электрической цепи сопротивления, параллельно, последовательно, смешанно. Смешанное соединение не используется для подключения ламп, так как в нём просто нет необходимости

А вот на параллельном и последовательном подключении стоит остановить своё внимание поподробнее

О соединениях

1. Лучевое

На каждый светильник идет свой кабель. Надежный с точки зрения функциональности (в случае поломки одной лампы только она и не будет гореть). Можно кабель закрепить посередине потолка и отсюда тянуть его к каждому светильнику (получится подобие «звезды»).

2. Шлейфное

Кабель цепляет клемму первого светильника, к его же выходной клемме подключается другой, который, в свою очередь, идет к следующему…  Короче говоря – типичный пример соединения последовательно.

Шлейфовое соединение точечных светильников

Зная, о всех неудобствах последовательного подключения (о коих мы сказали выше), будет целесообразным разгруппировать лампы. В этом случае, необходимо использовать выключатель с клавишами, число которых соответствует количеству полученных групп (например, если Вы разбили их на две группы, то к двойному выключателю). Схема по-прежнему останется весьма примитивна. Еще одна ветка, не усложнит ее, но это реально поможет удобнее подключить точечные светильники.

После небольшого экскурса в теорию, обсудим установку точечного светильника. Провода кладутся в самом начале установки. Крепятся они, без подключения к электричеству, закрепляют на них светильники, подключают кабели и только потом включают в сеть.

Монтаж электропроводки под точечные светильники

Инструкция по установке потолочных светильников

Если вы уже изучили, как провести проводку для точечных светильников, можно приступать к монтажу светильников к потолку. Для этого разработано несколько типов крепления.

Независимо от устройства потолочного светодиодного светильника, их цепляют на особый крюк, тип которого определяется материалом потолка. Плиты перекрытия из железобетона, как правило, уже имеют технологическое отверстие с встроенным креплением. При его отсутствии закладывают анкерный болт с крюком.

Если вы решили закрепить светильник к подвесному потолку, то в данном случае нужен специальный крюк, или такой, который мог бы вкручиваться в закладные устройства.

В продаже можно встретить светильники, оснащенные специальной крепежной планкой, которую фиксируют к потолку при помощи дюбелей и саморезов. После этого осуществляют монтаж самой люстры непосредственно к планке. Для этого нужно лишь на потолке наметить места под отверстия, взять перфоратор и пробить отверстия под дюбели и произвести установку.

Светильники накладного типа привинчивают к потолку через отверстия, проделанные в основании корпуса.

Схема, как подключить светильники на подвесном потолке, обычно прилагается к осветительному прибору. Однако в любом случае перед началом работ необходимо отключить питание линии от электросети, после чего с питающего кабеля нужно снять 10-15 см изоляции. Будьте осторожными, так как изоляция самих проводов должна остаться неповрежденной.

Если все крепежные элементы установлены, а люстра подвешена, то теперь можно приступить к соединению соответствующих проводов друг с другом с помощью клеммной колодки.

Последовательность соединения будет таковой:

1. Заземляющий желто-зеленый провод подводят к клеммному отсеку «земля». Если такового обозначения не имеется, то подключение следует производить в третье гнездо.
2. Коричневый провод, соответствующий фазе, крепят к клемме L (фаза), а синий – на клемму N (ноль).

Выбор размера (сечения) провода

Подбор электрической проводки для подачи питания к точечным светильникам осуществляется в зависимости от материалов, из которых выполнен потолок.Чаще всего для потолка, выполненного из гипсокартона, используют двухжильные или трехжильные провода ВВГ-2(3)х 1,5, поскольку гипсокартон, относится к огнеупорным материалам.

Для пластика и МДФ лучше всего подходит провод РКГМ.Так как кабель имеет повышенный уровень безопасности, поскольку наружный изоляционный слой состоит из лакированной обмотки, изготовленной из стекловолокна. Внутренняя изоляция представляет собой сверхпрочную кремнийорганическую резину. По технологическим параметрам данный провод способен выдерживать от -60 градусов, максимально до +180 градусов по Цельсию. Поэтому широко применяется в саунах и банях, где кроме высокой влажности перепады температуры достигают критических показателей.

Мягкий провод, состоящий из нескольких жил, заключенных в изоляцию – это оптимальный вариант для монтажа светильников. Для соединения кабелей подбираются специальные клеммники, болты или гильзы. Болтовое соединение нуждается в периодическом обслуживании, поскольку возможно нагревание в месте скрутки, если провода ослабляются. Поэтому не менее 2 раз в год нужно проверять и при необходимости затягивать прижимные болты, в отличие от гильз, которые жестко фиксируют место соединения.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

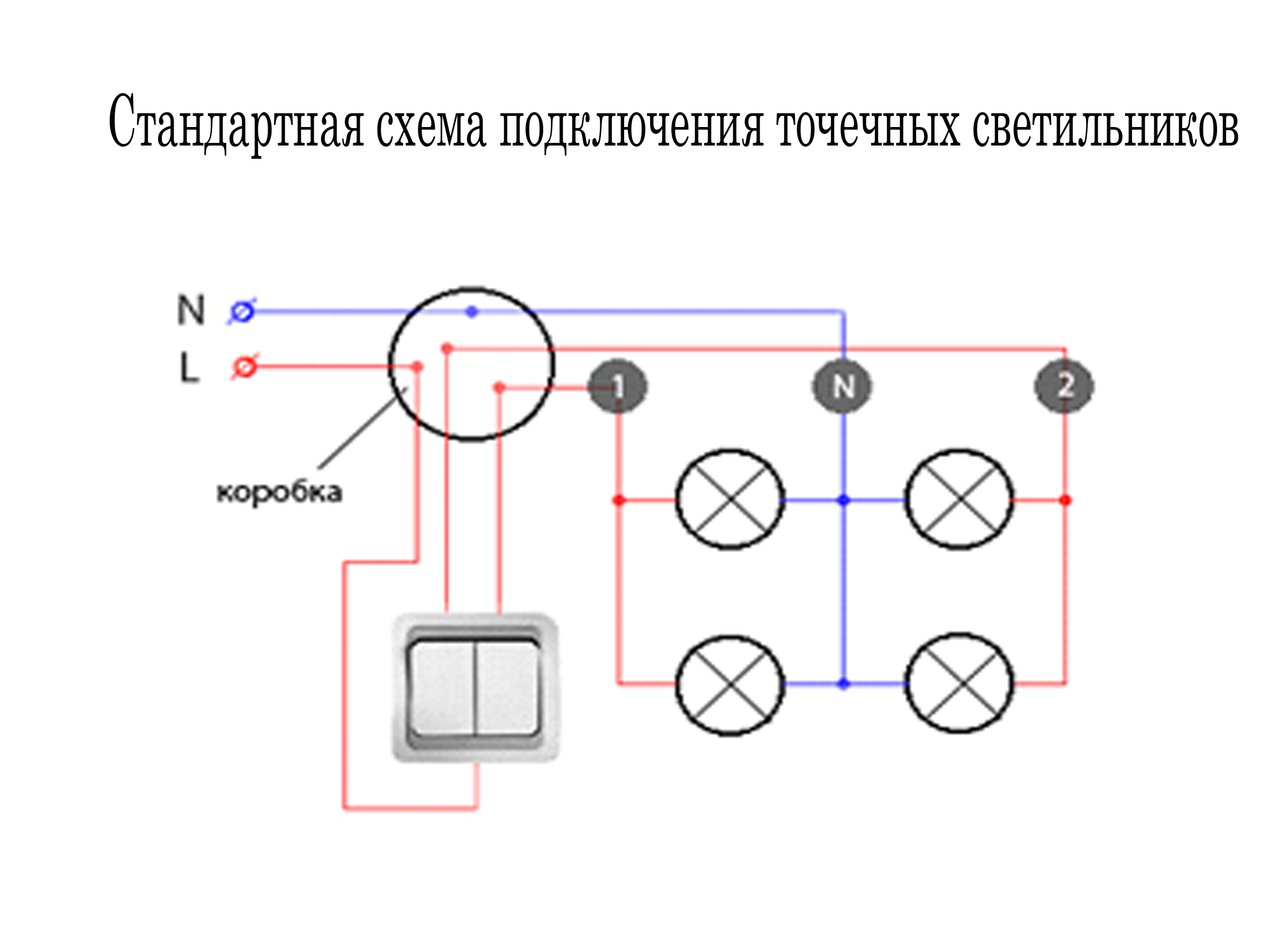

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

• Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
• Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.

Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

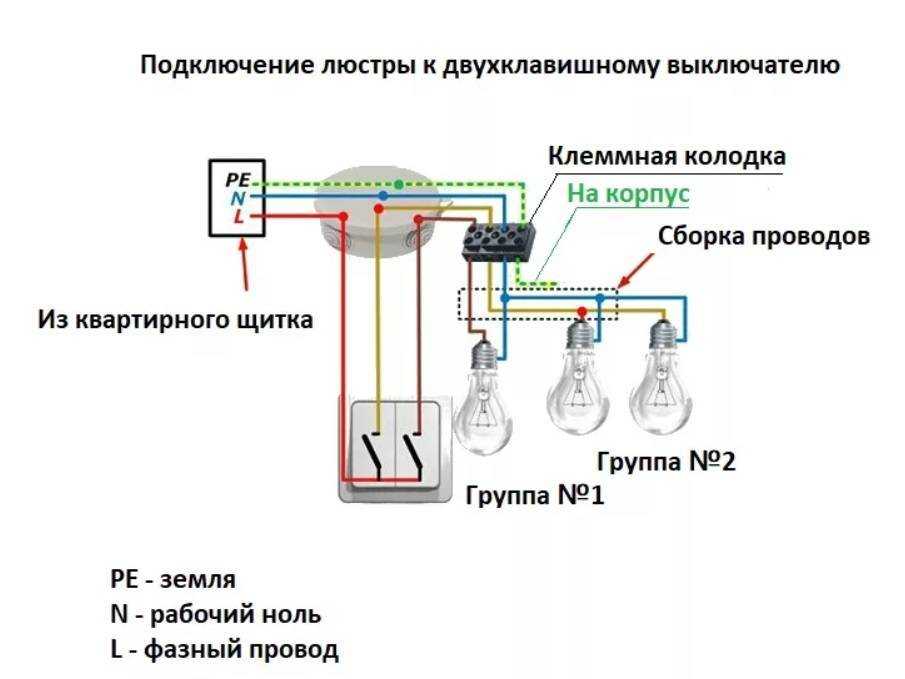

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Этапы установки точечных светильников

Процесс подключения сводится к последовательному выполнению следующих этапов:

Этапы подключения точечного светильника.

• проектирование и разметка;
• прокладка и протяжка кабелей в места монтажа;
• выполнение отверстий и подключение;
• тестирование подключений.

Подобная подробная разбивка на этапы связана с тем, что часть работ должна быть выполнена при формировании потолочного покрытия.

Планирование мест расположения светильников производят до того, как произвести обшивку его отделочным материалом, то есть в процессе монтажа каркаса.

Проектирование приобретает особый смысл при наличии нескольких уровней у потолка. В этом случае необходимо предусмотреть прокладку проводки в места крепления светильников на каждом из уровней, учитывая распределение светового потока. Светильники, которые расположены в пределах одного уровня, должны собой образовывать один единый контур.

При планировании количества точечных светильников, которые обеспечат требуемую освещенность пространства, необходимо учесть, что расстояние от стены до них должно составлять не более 60 см, а расстояние между центрами – 25-30 см. При этом светильник от каркаса должен отстоять не менее чем на 30 см. Если светильник расположить ближе к каркасу, то установка его на конечном этапе может быть затруднена.

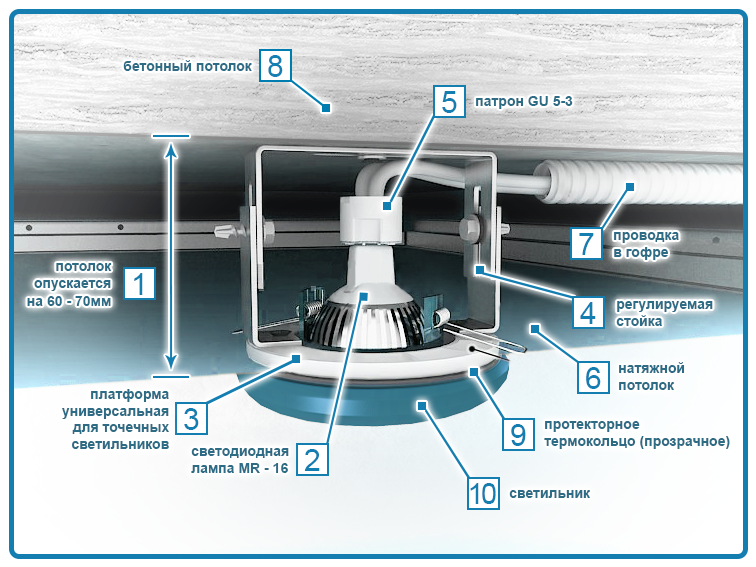

Устройство светильника.

Наличие и расположение остальных осветительных приборов в помещении оказывает влияние на окончательное количество светильников. Точечный светильник может быть оснащен механизмом поворота, с помощью которого направление потока света может быть изменено. Поэтому они могут быть отведены при использовании нескольких светильников одновременно.

Проводка прокладывается на этапе установки каркаса. Она укладывается в специальные короба или закрепляется на нем таким образом, чтобы при выполнении отверстий под споты ее достать не составило труда. Если с выбором мест для установки точечных светильников в процессе монтажа каркаса не представляется возможным, то можно проложить кабель только к 1 светильнику. А каждый следующий точечный светильник присоединять к предыдущему, протягивая провод уже в смонтированном потолочном покрытии. Но такой способ прокладки проводки несколько нарушает технику безопасности, так как провода остаются лежать непосредственно на поверхности подвесного потолка.

Кабель при прокладке по каркасу или в защитных коробах можно использовать с 2 или 3 жилами. Петля для крепления каждого точечного светильника оставляется величиной в 10-15 см. Она прикрепляется к каркасу недалеко от места размещения точечного светильника при помощи пластиковой стяжки. Но крепление не должно быть плотным, чтобы не вызывать затруднений при ее демонтаже при окончательном подключении.

Просверливание отверстий под каждый точечный светильник осуществляется по окончании выполнения монтажа потолка. Правильное проектирование мест размещения спотов позволяет избежать их расположения на металлических элементах каркаса. Кроме того, если точечный светильник располагается на стыке между обшивочными листами, то его следует перенести или перераспределить листы таким образом, чтобы стык был перенесен на требуемое расстояние.

Схема подключения нескольких групп светильников.

Отверстия просверливаются дрелью со специальной насадкой – кольцевой пилой, центральное сверло которой устанавливается в центр расположения светильника. Образуется идеально ровный круг, что позволяет избежать ненужных зазоров. Диаметр такой пилы должен быть меньше соответствующего внешнего размера светильника на 3-4 мм, но больше на 3-4 мм, чем внутренние размеры.

После того как все отверстия просверлены, необходимо достать петлю провода, которая была оставлена для крепления спота. Если такие петли не были выполнены или проводка под каждый точечный светильник не подведена, то необходимо протянуть кабель к ним. Протягивание провода необходимо начинать с крайнего светильника, постепенно перемещаясь далее по линии их монтажа. Это можно сделать при помощи крюка, который изготавливается из прочной проволоки.

Монтаж термокольца

Затем нужно наклеить термокольцо требуемого размера.

Оно изготавливается из термостойкого АБС пластика (стандартная толщина — 2мм). Такой материал способен кратковременно выдерживать температуру даже до 100 градусов.

Выполняет кольцо две функции:

защищает полотно от теплового воздействия светильников

Иногда для мощных и ярких светоточек приходится наклеивать сразу по два кольца, дабы корпус светильника не задевал потолок и не происходило подобных неприятностей.

В первую очередь это относится к светильникам с галогенными лампочками.

Светодиодные лампы этому подвержены в меньшей степени. Их температура нагрева обычно не превышает 60 градусов. Для натяжного потолка это не является опасной температурой.

выполняет роль механической защиты

То есть, позволяет вырезать отверстие в потолке так, чтобы оно при этом не разошлось.

Поэтому важно равномерно нанести клей (Космофен, Контакт и др.) по всему контуру кольца. Не должно остаться ни одного не проклеенного участка

В тот момент, когда вы прижимаете кольцо, не нужно водить по нему пальцем, иначе оно может соскользнуть по клею. Достаточно просто его прижать и все.

Далее, осторожно, канцелярским ножом протыкаете полотно и вырезаете отверстие. При этом лучше не оставлять ничего лишнего, так как в противном случае пленка полотна будет касаться или закрывать радиатор лампочки, ухудшая ее охлаждение

Если у вас огромный светильник, то не забывайте, что нельзя вырезать сколь угодно большой диаметр отверстия.

Он всегда ограничивается отношением толщины полотна к силе его натяжения. Например, для небольшой площади в 4м2 (2*2) и толщине пленки потолка 2,5мм – максимально возможное отверстие будет – 8см.

Но большинство светильников квадратной или другой формы, без проблем подходят под круглые посадочные узлы.

Квадратные термо кольца бывают не всех размеров, и к тому же имеют немного другой принцип монтажа.

Размер отверстия в закладной должен быть на пару миллиметров больше наружного размера этого ”термо-квадрата”для того, чтобы он как бы проваливался в закладную и не деформировал от натяжения потолок.

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.

Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

• От распределительной коробки к месту расположения светильников протягивают электрические провода.
• Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
• В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
• Выводят концы прокинутого кабеля наружу, и подсоединяют приборы освещения.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы

Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным.

Подключение параллельное и лучевое

Более практичным считается параллельное соединение для точечных светильников. Яркость при этом будет такая же, какую заявил производитель. Из недостатков присутствует один – большой расход провода для подсоединения.

При этом лучше всего использовать ВВГ нг -кабель два на полтора или три на полтора. Негорючий провод, в котором есть два провода или три, сечение которых по полтора миллиметра.

• Чтобы исключить возможность возникновения пожара, не стоит экономить на качестве проводки. Шлейфная проводка предполагает тянуть кабель через выключающее устройство до от коробки распределения до каждого устройства. Подключив первую лампу, его обрезают. Также проводится остальная работа.
• Если есть несколько зон в одном помещении, то надо сделать установку двух групп светильных устройств. Для этого используют выключатель с двумя клавишами. В этом случае удобно обеспечивать светом те зоны, где необходимо в конкретное время.
• Для того случая предусматривается проведение кабеля от каждой клавиши отдельно для сосредоточения одной группы ламп.

Схема с лучевым подключением часто на практике применяется для того, чтобы подключить люстру. При таком методе питание прокладывается индивидуально для каждого светильника.

Вариант считается затратным, так как проводов в таком случае используется больше. Для экономии кабель тянут к центральной части помещения. В этом случае все расстояния до приборов освещения будут одинаковыми. Затем надо будет только подсоединить провода с одной жилой к фазе и нулю.

Заключение

Что касается светильников на 12 В, процесс установки практически ничем не отличается от того, что было описано выше. Единственное изменение связано с тем, что питающие провода подключаются не к светильникам, а к трансформаторам, устанавливаемым перед ними.

Напоследок несколько важных советов и рекомендаций:

1. Избегайте применения источников света, мощность которых превышает 50 Вт. В противном случае рискуете повредить проводку и поверхность потолка.
2. Старайтесь не делать отверстия для монтажа спотов на стыке двух потолочных панелей. Это может привести к их расхождению, появлению трещины, портящей внешний вид. Места под отверстия выбирайте так, чтобы они были расположены как можно ближе к центру накладной панели.
3. Убедитесь в том, что в местах расположения светильников не проходит профиль.
4. Если решили собрать потолок без учета расположения светильников, рискуете при сверлении отверстия задеть металлический каркас. Чтобы этого избежать, воспользуйтесь мощным магнитом. Проведите его там, где собираетесь проделывать отверстие. Почувствуете, если за накладной панелью находится металлическая конструкция. В таком случае придется выбрать иное место.

Используя инструкции, описанные выше, вы с легкостью установите точечные светильники на потолок, стену или в мебель своими руками. Не забывайте о главном правиле, связанном с обесточиванием помещения, в котором проводятся работы.
