Короб из гипсокартона на потолке: с подсветкой, как собрать, монтаж, фото

Расчет конструкции

Как уже говорилось, для создания коробки из гипсокартона нужно выполнить ее предварительный чертеж, в котором указываются все необходимые параметры. Только в этом случае монтаж конструкции своими руками пройдет быстро и качественно.

Чертеж гипсокартонного короба на потолок

Зачастую для малых коробок используется ширина в 40-45 см. Такой ширины вполне достаточно для формирования закарнизной ниши. При этом глубину надлежит определять таким образом, чтобы висящие шторы не деформировались от соприкосновения с подоконником или батареей. Так что данный показатель напрямую зависит от типа выбранного карниза.

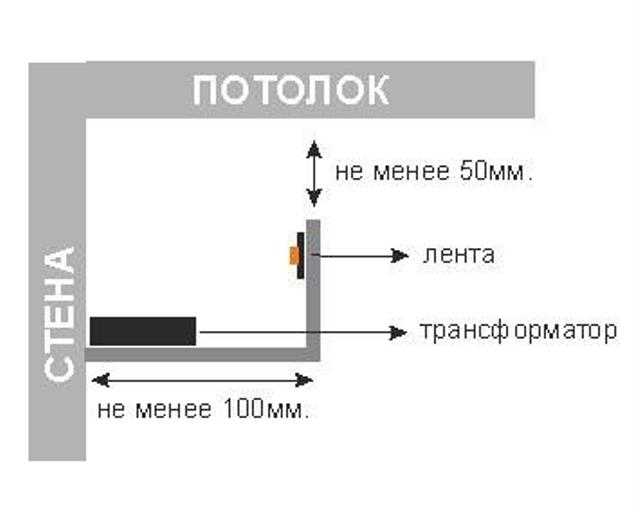

Для определения ширины короба с подсветкой, который будет находиться над шкафом-купе, следует учитывать комфортное расстояние при открытии/закрытии дверок, чтобы имеющегося освещения было достаточно.

При расчетах следует учитывать толщину и вид дальнейшей обшивки

Это очень важно, если отделка будет осуществляться плитками. В противном случае ее придется подрезать

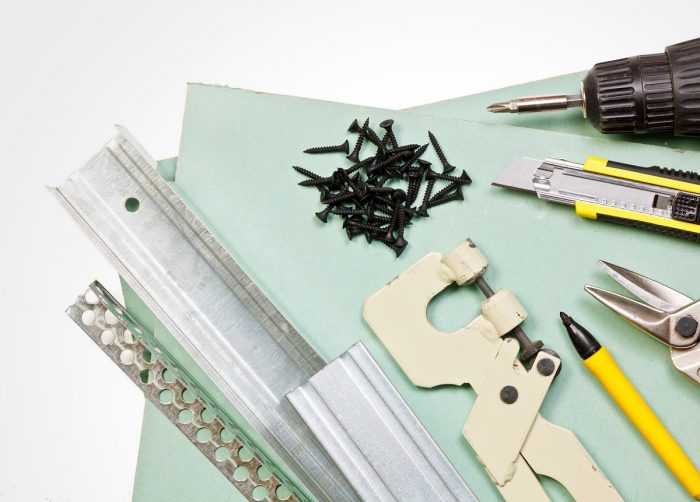

Материалы и инструменты для монтажа

Чтобы сделать потолочные короба любой конфигурации потребуется основа – это металлический профиль и листы гипсокартона. Что купить:

направляющий профиль маркировка UD;
несущий профиль маркировка CD;
кронштейны, соединители крабового типа;
крепежи – саморезы, дюбеля;
гипсокартонные листы толщины в 12 мм, характеристики смотреть по уровню влажности, пожароопасности помещения;
грунтовочная смесь;
шпаклевки гипсовые: стартовая и финишная;
армирующая сетка для швов.

Чтобы определиться с количеством закупаемого товара, лучше сделать предварительный чертеж короба, разметить точки креплений. А вот хранить листы до процесса обшивки следует в горизонтальном положении – так они меньше деформируются.

Инструменты для монтажа:

приборы для измерения: отвес, рулетка, уровень;
ножницы по металлу;
перфоратор;
шуруповерт;
шпатели;
молоток;
строительный нож.

Пригодятся средства индивидуальной защиты: очки, перчатки. Пригодится ветошь для устранения пыли, грязи, веник или пылесос.

Монтаж светодиодной ленты

Монтаж светодиодной ленты нельзя провести к обычной электросети, ток как для нее нужен постоянный ток. Пред устройством светодиодной подсветки нужно приобрести специальный преобразователь, который будет выдавать при включении постоянное напряжение в 12-24 вольта. Блок питания покупается исходя из мощности всей подсветки.

Важно! Для точного подсчета, за постоянную берется 1 метр материала, рабочую мощность которого указывает производитель, и умножается на количество метров. Полученное значение умножается на коэффициент 1,15

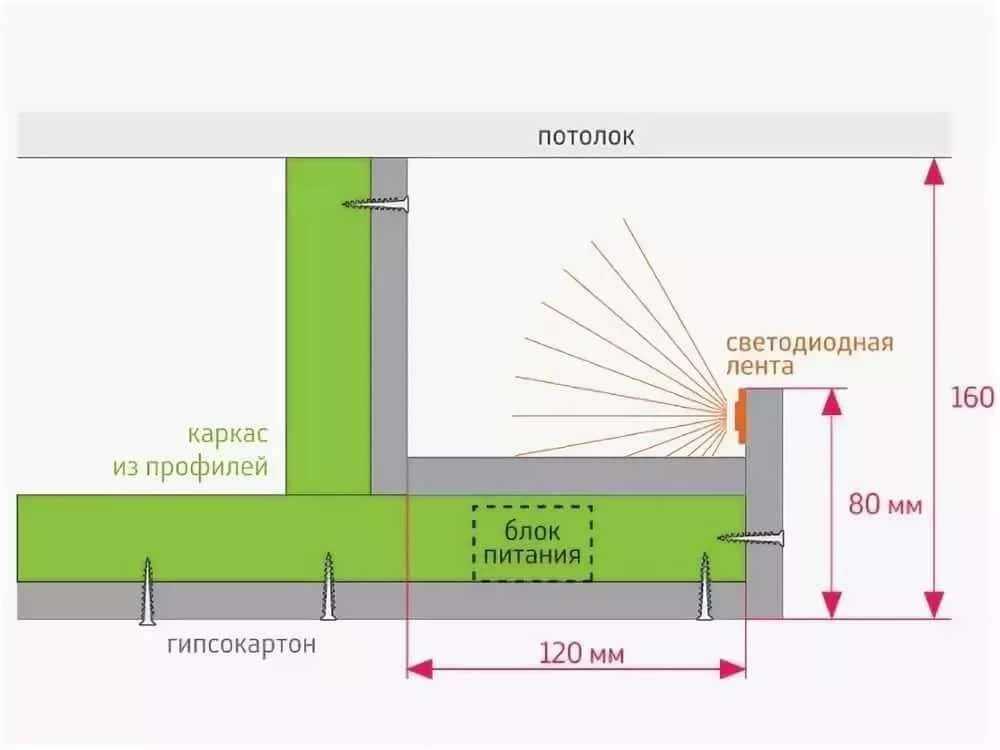

Итогом получиться минимальная мощность блока питания, который нужно купить.Чертеж с размерами для монтажа светодиодной ленты на потолок Если предполагается установить несколько лент, то и блок придется покупать очень мощный, а он имеет очень большие размеры. Так что специалисты советуют подбирать преобразователь для каждой, отдельной полосы. Как эффектно смотрится подсветка штор в нише, вмонтированной в коробе из гипсокартона – фото:

Подключение

Чтобы правильно подключить RGB ленту, нужен контроллер, для того, чтобы в ленте менялся цвет диодов. Из клеммы контроллера выходят четыре провода, на которых обозначены цвета:

G – зеленый;
B – синий;
R – красный.

Есть на контроллере и четвертый провод с обозначением мощности, который следует подсоединить к преобразователю. Стоит знать! Не вся светодиодная лента состоит из разных цветов, есть и однотонные диоды, для подключения которых контроллер необязателен.Пошаговая установка светодиодной ленты на потолокПрежде чем начать подключение, ленту нужно разрезать на нужные отрезки. Проводить раскрой нужно строго по отметкам, на полосе. Соединить участки материала можно спайкой или LED коннекторами, которые очень просты в применении. Достаточно положить отрезки ленты в коннектор и захлопнуть, но стоит эта составляющая дорого, так что если вам потребуется сделать несколько соединений, то стоимость конструкции существенно возрастет.

Недостатки гипсокартона

Короб в ванной своими руками наиболее часто выполняется из влагостойкого гипсокартона. Это объясняется дешевизной, доступностью и легкостью обработки материала. Для отделки собранной конструкции могут быть использованы влагостойкие краски или кафельная плитка.

При приобретении материала следует обращать внимание на цвет листа – влагостойкий гипсокартон имеет зеленый цвет внешнего бумажного слоя. Главный недостаток, который следует учитывать – сравнительно малая механическая прочность

Изготавливая короб в ванную, лист гипсокартона достаточно легко случайно сломать. Кроме того, стойкость материала к продолжительному воздействию влаги достаточно ограниченна. Защитными составами пропитывается только наружный бумажный слой. При раскрое большого листа, получающиеся кромки будут незащищены

Главный недостаток, который следует учитывать – сравнительно малая механическая прочность. Изготавливая короб в ванную, лист гипсокартона достаточно легко случайно сломать. Кроме того, стойкость материала к продолжительному воздействию влаги достаточно ограниченна. Защитными составами пропитывается только наружный бумажный слой. При раскрое большого листа, получающиеся кромки будут незащищены.

Внешний вид влагостойкого гипсокартона

Наиболее критично образование луж на полу около стенки короба под ванной. В этом случае от момента появления воды до обнаружения может пройти достаточно продолжительное время. Через микрощели в месте примыкания стенки короба к полу влага может просачиваться внутрь. Монтируя короб в ванной, защитить нижнюю кромку листа гипсокартона от намокания можно при помощи полоски силиконового герметика.

Подготовка потолка к отделке

Качественный монтаж потолка двухуровневого типа невозможен без предварительного ремонта и очистки потолочного перекрытия.

Это значит, что с потолка убирают все, что может помешать отделке, особенно, светильники и карнизы.

Необходимо полностью убрать побелку, следы краски, а также плитку.

Трещины и другие дефекты устраняют посредством быстро затвердевающих растворов. Двухуровневый потолок обрабатывают антисептиком. Это нужно, чтобы избежать появления грибка.

Также желательно убрать из помещения, в котором будет проводиться ремонт, всю мебель, чтобы защитить ее от повреждений и грязи, а поверхность стен закрыть пленкой.

Следующий шаг навстречу отделке своими руками — разметка.

Чтобы сделать разметку, понадобится схема, на которой условно обозначены все элементы монтируемой конструкции, с учетом масштаба комнаты.

Технология установки гипсокартонного короба

Все работы делятся на этапы – разметка потолка, формирование каркаса, обшивка, финишная заделка. Перед началом процесса базовая поверхность очищается, выравнивается штукатуркой. Если межплитные швы разошлись, их можно запенить, а после высыхания пены срезать излишки. Трещины армировать серпянкой и заделать штукатуркой. После заделки плоскость обеспылить, прогрунтовать в 2-3 слоя, давая просохнуть слою перед нанесением следующего.

Разметка на потолке

Чтобы разметить короб на потолке, выполняются следующие действия:

Определить самый низкий угол в помещении, по стене отложить уровень опускания потолка, сделать отметку. Перенести отметку на все углы, соединить точки линией – это граница монтажа металлического профиля.
Разметку сделать с учетом веса подвесной системы – это надо для определения шага крепежа. Стандартный шаг 0,4-0,6 м.
Все линии разметки выверять уровнем – горизонталь относительно плоскости должна быть идеальной. Для основного UD выравнивать по периметру стен, для CD, направляющих реек – по стенам и потолку.

Для удобства все металлические профили сначала выкладываются на полу, а потом разметка переносится на потолок – так начинающий мастер быстрее сообразит, где точки размещения реек. Для направляющих реек в верхней части короба тоже следует отметить точки на потолке.

Разметку нанести карандашом или маркером. Шаг выравнивать с точностью до сантиметра. После выполнения этапа начинается монтаж каркаса.

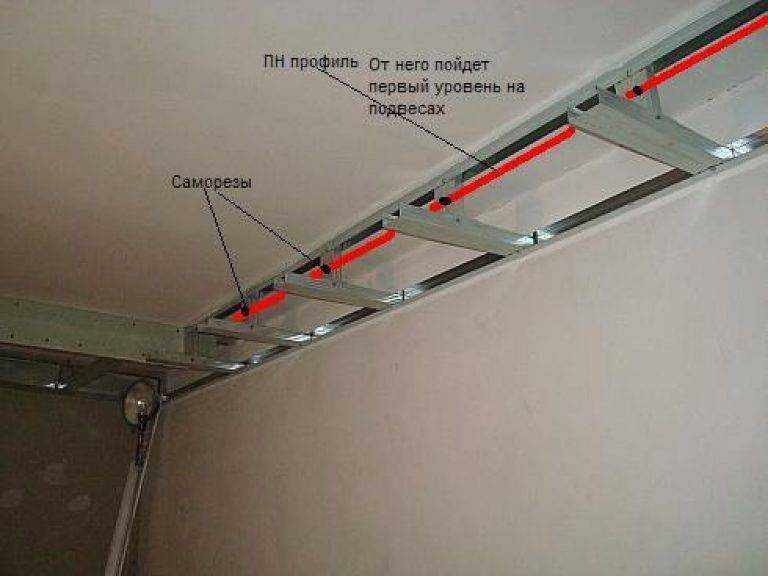

Установка металлических профилей для каркаса

Для крепления к стене сначала высверлить дырки, куда вставить дюбели – ими фиксировать профиль, затем так:

дополнительно закрепить профиль по стене на саморезы, шаг 0,3-0,6 м;
профиль UD укладывается по горизонтальной линии по периметру стен;
после направляющих реек фиксируются подвесы, нарезанные из основного профиля на куски заданной длины;
к нижней части подвесов прикрепить несущий CD профиль, на который ляжет основная нагрузка, поэтому фиксацию сделать максимально прочной.

После формирования каркаса проверить ровность по горизонтали – все элементы должны быть ровными, чтобы не перекосило гипсокартонный короб под натяжной потолок или под осветительные приборы.

По каркасу укладывается проводка для светильников. Провода спрятать в гофрорукава, закрепить хомутами или зажимами. Последними фиксируются поперечные рейки профиля. Установка перпендикулярно относительно стены, шаг крепежа 0,6 м, фиксация на саморезы.

Обшивка гипсокартоном

Обшивание листами – этап, после которого доступ к основному потолку будет затруднен, поэтому при необходимости в пространство укладываются теплоизоляционные материалы, гидроизоляция, заделываются обнаруженные дефекты базового основания и прочие мелочи.

Монтаж короба из гипсокартона на потолке выполняется следующим образом:

Листы ГКЛ предварительно нарезать. Размеры элементов просчитаны заранее, резать острым строительным ножом.
Крепить так, чтобы смежные листы ложились на один CD профиль. Сначала обшивать горизонталь конструкции, затем вертикальные плоскости.
Фиксировать саморезы с шагом в 7-10 см. Шляпку вкручивать в тело листа на 1 мм, не повреждая верхний картонный слой, чтобы не разрушить гипсовый. Выступающие шляпки оставлять нельзя.
В зоне установки светильников прорезать отверстия. Удобнее резать листы дрелью с насадкой нужного диаметра.

Если обустраивается короб из гипсокартона под натяжной потолок, то предварительно оговариваются зоны расположения осветительных приборов. Мастеру требуется знать, как именно будет формироваться подсветка – поверх конструкции или скрытым образом. Если по верху, листы прорезать не придется.

Финишная заделка швов и стыков

Для работы пригодится серпянка, грунтовка, шпатели, шпаклевка, валики и кисти. Сначала поверхность конструкции обеспылить, затем заделать швы. Лента-серпянка с клеевым основанием выкладывается на шов, чтобы он проходил точно посередине ленты. Затем заделка шпаклевкой и выравнивание. Лента без клеевого слоя выкладывается на тонкий слой шпаклевки, немного вдавливается и сверху снова покрывается сырым составом – затем шпаклевку выровнять.

Шляпки метизов заделать смесью, выровнять. На зоны углов нанести шпаклевку, вдавить металлические уголки, снова зашпаклевать с последующим выравниванием. Многие мастера сначала занимаются именно углами, чтобы потом не переделывать стыки.

После просушки смеси поверхность прогрунтовать, высушить и зашкурить наждаком с мелким зерном. Сильно шлифовать не следует, надо только убрать неровности. Теперь можно декорировать короб, устанавливать светильники.

Разметка потолка и стен

В новостройке, с помощью гидро- или лазерного уровня, отбивается линия горизонта. Затем, после многочисленных замеров, находится самая низкая точка потолка. От нее отмеряется минимум 5 см вниз (при установке встроенных светильников — 10 см) и формируется линия потолка. Для тех, кто впервые сталкивается с такими понятиями и методами нахождения линии потолка, рекомендуем просмотреть статью «Как проверить уровень пола в квартире самому?». Здесь все один к одному, только в перевернутом виде.

В квартире с уложенным полом отбивать линию горизонта нет необходимости — ее роль с успехом выполнит пол. После нахождения ключевой точки (самая низкая часть потолочного пространства минус 5 см), используя гидроуровень (лазерный уровень), на стену наносится линия, по которой пойдет монтаж потолка.

По ней через каждые 60 см, начиная от стены, ставятся метки прохождения продольных потолочных профилей. Аналогичная операция проводится на противоположной стене. Используя отвес, металлическую линейку (правило) и карандаш от отметок к потолку рисуются вертикальные линии, после чего по потолочному перекрытию строительным шнуром (шпагатом, намазанным цветным мелком) отбивается метка, по которой пройдет профиль. Если все сделано правильно, получается ряд параллельных друг другу и смежным стенам линий.

Аналогичная операция проводится и с другой парой стен, но с шагом в 50 см. Места крепления отвесов отмечаются на расстоянии 30 см от стены и 60 см между собой для продольных профилей и 25 см от стены с шагом 50 см. Еще проще это можно объяснить так: подвесы крепятся посредине каждой стороны прямоугольника, образованного профилями (см. схему).

Сборка конструкции короба из металлических профилей

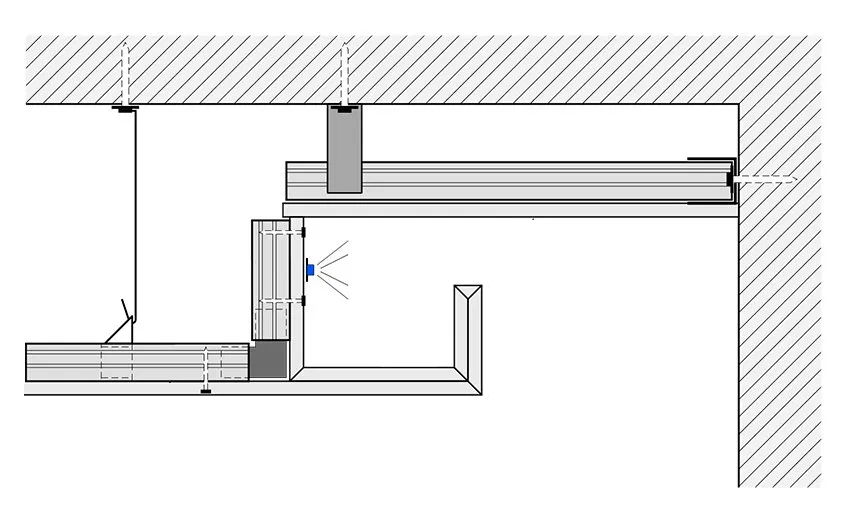

Принцип сооружения короба представлен на схеме ниже:

Схема сборки каркаса потолочного короба из металлических профилей под ГКЛ

Технология сборки короба из профилей:

Определившись с габаритами короба, выполняем разметку и крепим направляющие профили ПН 28х27 мм к стене и потолку.

Соединяем два направляющих профиля друг с другом, как показано на схеме. В один из этих профилей будут вставляться горизонтальные потолочные профили, в другой — вертикальные.

Нарезаем вертикальные потолочные профили в соответствии с высотой ступеньки и запасом на высоту направляющего профиля.

В направляющий профиль, закреплённый на потолке устанавливаем потолочные профили 60х27 мм с шагом 600 мм. Закрепляем их саморезами 3,5х41 мм.

К потолочным профилям крепим конструкцию, собранную из двух направляющих. Выравниваем её по уровню и закрепляем саморезами-семечками.

Устанавливаем горизонтальные потолочные профили, также с шагом 600 мм, выравниваем конструкцию, проверяем, чтобы наша ступенька имела угол 90 градусов с помощью металлического угольника, закрепляем все профили саморезами 3,5х41 мм.

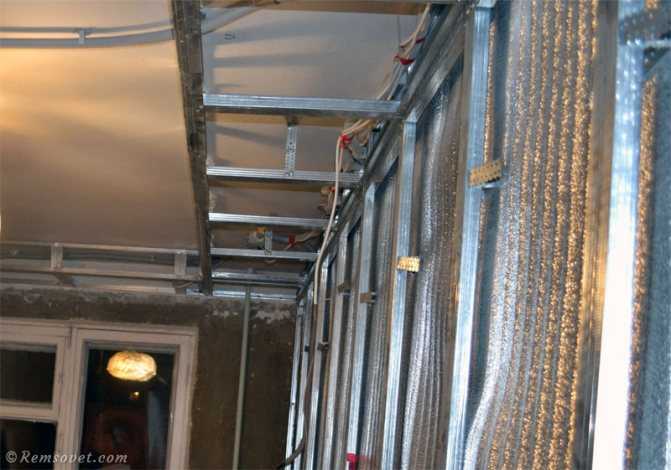

Потолочный короб после монтажа профилей

В месте стыка направляющих профилей необходимо установить потолочный профиль

После сборки конструкции из профилей необходимо убедиться в её жёсткости и прочности, затем можно приступать к зашивке короба гипсокартоном.

В конструкцию по всему периметру был добавлен дополнительный горизонтальный профиль, который впоследствии использовался для крепления багета под натяжной потолок.

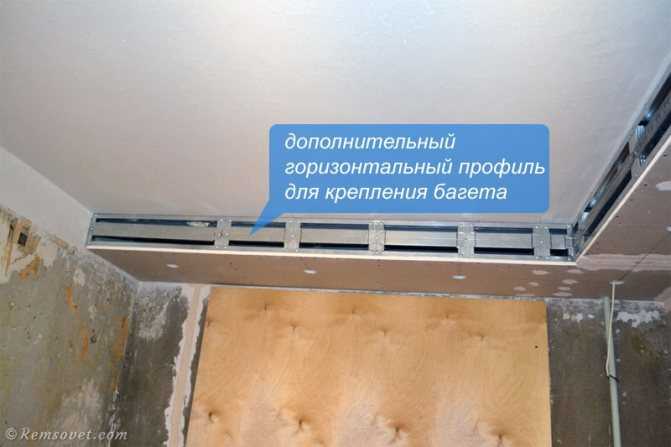

В конструкцию потолочного короба закладывается дополнительный профиль для крепления багета при монтаже натяжного потолка

Размер короба из гипсокартона на потолок

Обычно для малых коробов используют ширину в 45 см, реже – 40 см. такая ширина является достаточной для формирования так называемой закарнизной ниши. Глубина определяется так – висящие шторы не должны деформироваться от соприкосновения с батареей или подоконником. Этот показатель зависит от типа карниза.

Как правило, размер короба из гипсокартона зависит от габаритов и особенностей комнаты

Чтобы определить ширину короба с подсветкой, находящейся под шкафом-купе, нужно учитывать удобное расстояние при открывании и закрывании его дверок. Ширина и глубина будущей конструкции выбирается так, чтобы не примыкала к трубам обшивка. До труб должно быть не менее 4 см.

Обшивка конструкции гипсокартоном и заделка швов

Первое с чего начинается обшивка – раскройка листов ГКЛ, в соответствии с размерами короба. Далее, производится поэтапная технология крепления гипсокартона, которую проводят так:

Первым делом закрепляется нижний фрагмент, от стены с дальнего угла. Прикручивать отрезок ГКЛ нужно с угла, двигаясь к противоположному краю. Шаг самореза не более 20 сантиметров. Саморезы вкручиваются строго перпендикулярно заподлицо.
Второй лист прикручивается со сдвигом, примерно вполовину, если он предусмотрен.
Как только все листы внизу установлены, приступаем к боковым отрезкам.
Проверяем уровень конструкции, если потребуется, подрезаем угловой стык, строительным ножом или рубанком.

Короб готов – останется выполнить финишную отделку.

Как установить короб из гипсокартона на потолке

Чтобы рассматриваемая работа была выполнена качественно и по всем правилам и нормам, нужно соблюдать следующие рекомендации специалистов:

Потолочная поверхность должна быть ровной и чистой – необходимо будет пройти подготовительный этап.
Вся конструкция будет держаться только на каркасе из алюминиевых профилей, поэтому нужно с особой тщательностью подходить к выбору материала и крепежных элементов.
Направляющие каркаса под короб из гипсокартона в некоторых случаях проходят слишком близко к обогревательным элементам. В таком случае необходимо увеличить между ними расстояние, чтобы не произошел чрезмерный нагрев алюминиевых профилей – это приведет к деформации всего короба.
Перед тем как приступить к монтажу гипсокартона, на листах нужно сделать разметку – это облегчит процесс.

Что понадобится для работы из инструмента:

рулетка, отвес и строительный уровень;
перфоратор;
шуруповерт;
молоток;
ножницы по металлу;
шпатели;
нож строительный.

Пошаговая инструкция монтажа короба из гипсокартона на потолке:

Делаем разметку. Линии наносятся карандашом, ровность их контролируется с помощью строительного уровня. Линии для крепления направляющих профилей рисуются на потолке и стенах.

Готовим трубы. Если на потолке имеются трубы, то перед тем как «запаковывать» их в гипсокартонный короб нужно провести грунтовочные и покрасочные работы.

Делаем отверстия. По линии, где будет располагаться направляющий профиль, делаем отверстия для крепежных элементов – для этого понадобится перфоратор.

Крепим направляющие. Сначала нужно прикрепить с помощью дюбелей к потолочной поверхности те профили, которые составляют верх будущего короба.

Монтируем UD профили

По периметру нужно прикрутить направляющие профили – это будет плоскость будущего короба, поэтому очень важно соблюсти горизонтальную ровность конструкции. Крепление данных профилей осуществляется саморезами.

Крепим подвесы

Они легко отрезаются ножницами по металлу по всей длине короба, к нижней части подвесов как раз и крепится несущий CD профиль с помощью саморезов.

Обратите внимание: большая часть нагрузки ложится как раз на эти несущие профили, поэтому нужно предельно внимательно следить за правильностью выполнения работ, нельзя допустить даже минимального перекоса

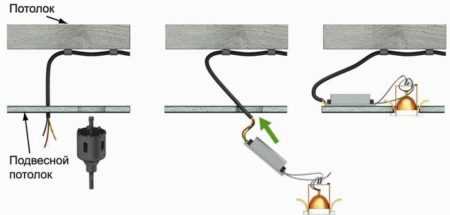

Готовим проводку. Если планируется монтировать в дальнейшем точечные светильники, то нужно заранее «прокинуть» проводку и прикрепить ее непосредственно к потолочной поверхности.
Крепим поперечные элементы. Это делается перпендикулярно по отношению к стене, шаг между элементами не должен быть менее 60 см.

На этом работы по возведению каркаса под короб из гипсокартона закончены, и можно приступать к монтажу непосредственно гипсокартонных листов.

Краткая видео-инструкция по монтажу короба из гипсокартона представлена ниже:
