Армирование монолитной плиты перекрытия: чертеж, расчет, пошаговая инструкция

Разметка

Разметку на грунте удобнее производить путем натягивания шнура, например капронового. Концы шнура
можно закреплять деревянными кольями или кусками арматуры, воткнутыми в землю. Целесообразнее втыкать
колышки за пределами размечаемой площади.

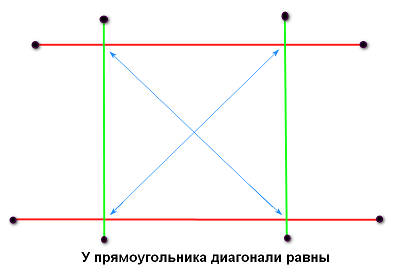

Если размечаемая область имеет прямоугольную форму, то прямые углы проверяются путем сравнения диагоналей —
у квадрата и прямоугольника обе диагонали должны быть равны. При неравных диагоналях берется одна
базовая сторона, которая будет неизменной, остальные три перемещаются до получения одинаковых диагоналей.

Однако промерить диагонали не всегда представляется возможным, к тому же, геометрия бетонной плиты может
быть сложной. Прямой угол девяносто градусов можно отложить достаточно простым и эффективным способом.

Диагональ прямоугольного треугольника с двумя сторонами по 100 см равна 141,4 см. На этом основан принцип
разметки и проверки прямых углов. Чем больший условный треугольник мы можем отложить, тем точнее будет
разметка. Главное помнить: на каждый метр прямого угла приходится 141,4 см диагонали. У прямого угла, со
сторонами по 5 м диагональ будет равна 141,4*5=707 см. Этот метод применим во всех строительных и
отделочных работах, очень рекомендую его хорошенько усвоить.

Как сделать своими руками?

Подготовка

Рассматриваемый фундамент требует обстоятельной подготовительной работы. Плита фундамента должна быть уложена идеально ровно. Для этого осуществляется тщательное выравнивание площадки. Удаляется вся растительность, причем пни выкорчевываются без остатка.

Котлован роется по всей площади постройки глубиной до 50 см (с учетом подушки и толщины плиты). На дне его насыпается подушка из песка и щебня общей толщиной 15-30 см в зависимости от пучинистости грунта. Засыпка производится слоями толщиной 8-12 см с тщательным трамбованием каждого слоя.

Наложение гидроизоляции и утеплителя

После тщательного выравнивания подушки сверху укладывается гидроизоляционный слой из рулонного материала. Наиболее часто используется рубероид, который стелется в 2-3 слоя с перекрытием полос в каждом слое не менее 15-20 см.

По гидроизоляции формируется теплоизоляционная защита. Для утеплителя можно использовать пенополипропилен или пенопласт. Основное преимущество такого материала – высокие теплоизоляционные характеристике при повышенной стойкости к воздействию влаги и низких температур. В качестве утеплителя можно использовать керамзит, который засыпается слоем порядка 10 см.

Советуем почитать: Современные технологии устройства гидроизоляции фундамента

Установка плит

Для покрытия всей поверхности фундамента потребуется несколько готовых железобетонных плит. Они укладываются с помощью подъемного механизма максимально близко друг к другу. Толщина изделий выбирается с учетом нагрузок, возникающих от веса строения.

Для легких, вспомогательных построек достаточно использовать стандартные плиты толщиной 12-15 см. Более тяжелые сооружения требуют установки плит толщиной 25-30 см. При установке изделий стыкуются их стальные стержни. Они должны создавать единую армирующую систему

Очень важно тщательно выравнять поверхность всех элементов относительно друг друга

Бетонирование

После укладки плит на стыках между ними возникают зазоры. Их необходимо залить цементно-песчаным раствором. Для этой цели используется смесь цемента (марки не ниже М300) и песка в соотношении 1:3. После высыхания раствора следует нанести выравнивающую стяжку по всей поверхности фундамента.

Она осуществляется таким же раствором и достигает толщины 3-5 см. Главная задача – сформировать идеально ровную поверхность, что контролируется строительным уровнем. Выравнивание производится с помощью правила.

Далее следует обеспечить правильное высыхание стяжки, исключающее ее растрескивание. Для исключения резкой усадки материала производится периодическое увлажнение поверхностного слоя в течение 8-10 суток. Для длительного сохранения влаги рекомендуется укрывать фундамент полиэтиленовой пленкой.

При возведении плитного фундамента своими руками, помимо грузоподъемных механизмов, потребуется следующий инструмент:

• подготовительные работы – лопата, лом, кирка, устройство для трамбовки;
• монтаж плит и укладка защитных материалов – болгарка для резки арматуры, молоток или кувалда для выравнивания, ножницы, нож, плоскогубцы;
• бетонирование – кельма или мастерок, шпатель, правило, терка и полутерок, строительный миксер для приготовления раствора.

Контроль качества фундамента обеспечивается с помощью строительного уровня. Для измерений потребуется рулетка и металлическая линейка.

Плитный фундамент из готовых ЖБИ позволяет существенно упростить и ускорить строительные работы. Он способен обеспечить достаточно надежное и долговечное основание для облегченных построек, причем при возведении их на сложных грунтах. Работы можно осуществить своими руками, но для укладки плит придется привлечь грузоподъемные механизмы необходимой мощности.

Заливка

Все работы следует выполнять при температуре не ниже +5. Заливание производится с уплотнением частиц бетона при помощи мастерка. Нужно сделать так, чтобы масса
попала во все труднодоступные места опалубки, заполнила все пустоты. Так как процесс заливки может
продолжаться значительное время, нужно стараться избегать схватывания состава в недолитых местах.
Другими словами, нужно стараться залить небольшие участки от низа до верха, нежели равномерно поднимать
слой по всей площади. Так мы избежим формирования слоев в толще бетона.

Разравнивание производится правилом или подходящим бруском. Маячковые бруски следует удалять сразу после
заливки или после набора прочности. После заливания, чтобы исключить растрескивание бетона от быстрого
высыхания, всю опалубку следует накрыть полиэтиленовой пленкой.

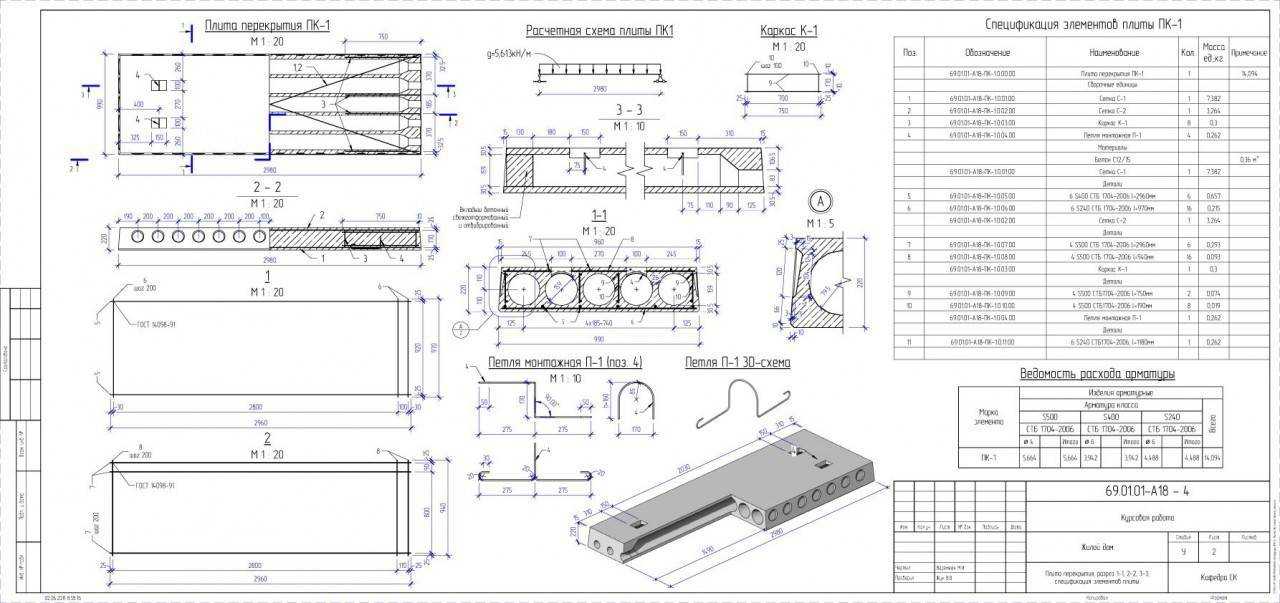

Обозначение марки железобетонных многопустотных ПК

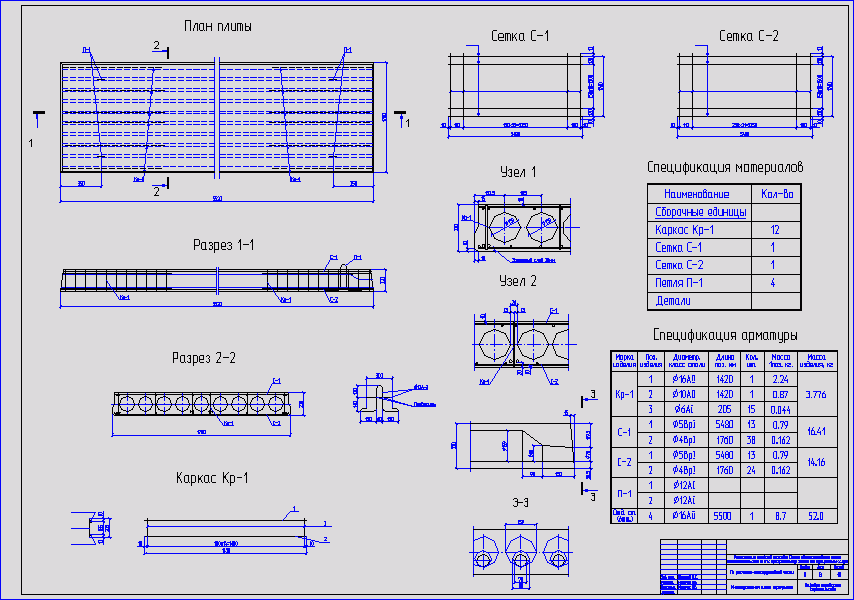

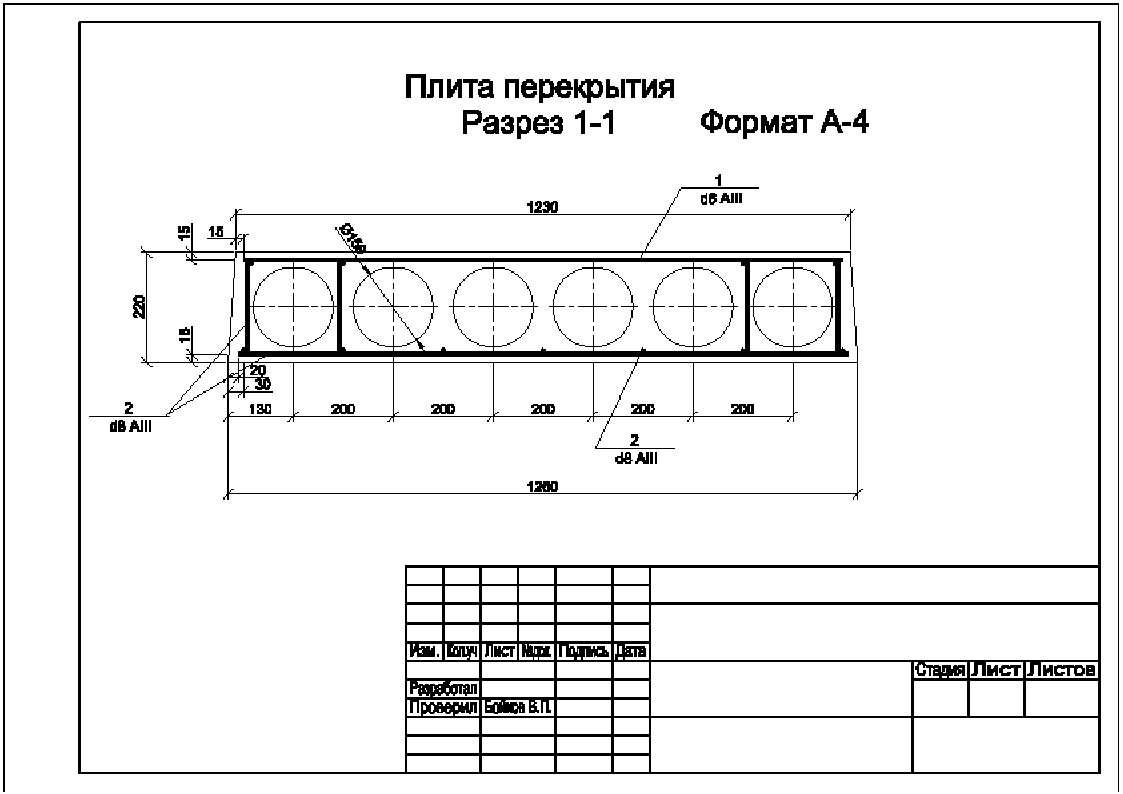

Чертеж плиты перекрытия с круглыми пустотами толщиной 220 мм

Условными обозначениями марок многопустотных железобетонных плит-перекрытий являются 3 буквенно-цифровые группы:

1. 1-я группа обозначает тип продукта, габаритные размеры, вид бетона («Л» – легкий, «С» – плотный силикатный) и класс напрягаемой арматуры.
2. 2-я группа обозначает расчетную нагрузку на изделие в килопаскалях, нормативный порядковый номер по несущей способности. Также указывается класс напрягаемой арматуры для предварительно напряженных плит.
3. 3-я гр. обозначает дополнительные характеристики, которые отражают особые условия для использования железобетонных плит и специфические особенности их конструкций, таких, как наличие закладных дополнительных деталей.

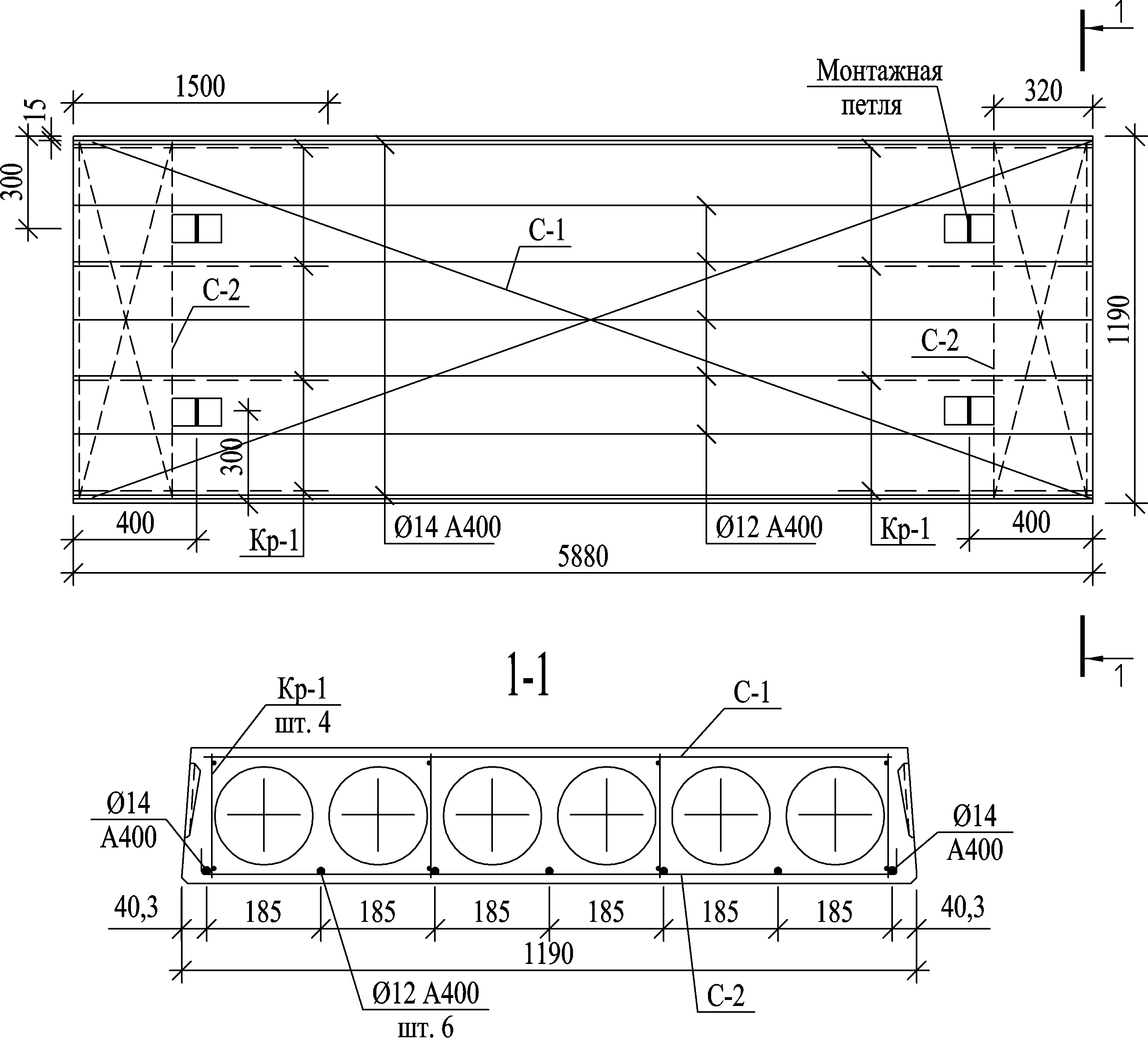

Для армирования многопустотных плит в качестве напрягаемой арматуры лучше брать:

• горячекатанную стержневую класса A-IV, А-V,A-VI;
• арматурные канаты, класс – К-7;
• стержневую упрочненную, Ат-IV, Ат-VI и Ат-V;
• высокопрочную поволоку, Вр-II.

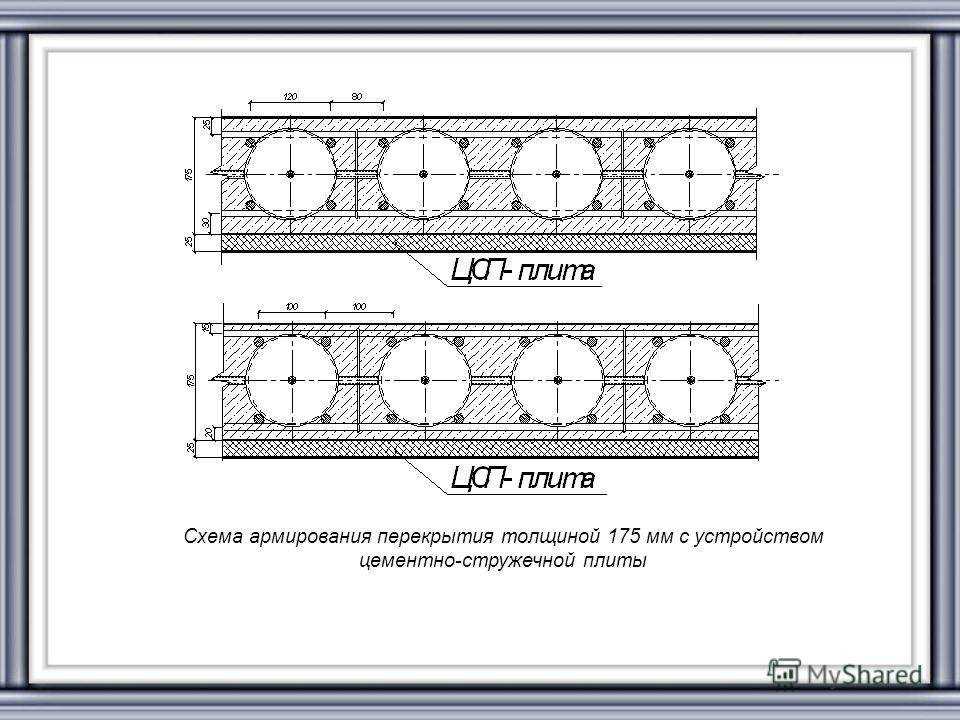

Виды многопустотных плит перекрытия в сечении. Пустоты в плитах перекрытия можно использовать для прокладки электропроводки и коммуникаций.

Существуют правила нанесения маркировочных знаков на ПК. Показатели, какие должны содержаться в надписях – данные, которые обязательно должны иметь соответствие с требованиями ГОСТ 13015.2., наносятся они на боковую поверхность плит (ПК). Маркировочные надписи подразделяются на основные, монтажные и информационные.

Согласно ГОСТу, основные надписи состоят из:

• марки железобетонной конструкции;
• наименования предприятия-изготовителя, зарегистрированного товарного знака производителя;
• штампа технического контроля.

Информационные надписи на фундаментных блоках состоят из:

• даты изготовления;
• массы конструкции.

Монтажные знаки состоят из изображений, которые указывают:

• на место строповки конструкции;
• на верх конструкции;
• на место опоры конструкции;
• на установочные риски конструкции.

Перекрытия бывают и деревянными. Это балочные . Их лучше всего использовать в индивидуальном строительстве. Среди них выделяют древесно-стружечные. Они пользуются спросом у индивидуальных застройщиков. Их производство осуществляют на деревообрабатывающих комбинатах. Основная часть таких изделий – мельчайшая стружка и волокна.

Как правильно хранить и транспортировать железобетонные многопустотные плиты перекрытия (ПК)?

Хранение и транспортировка железобетонных многопустотных изделий ПК производятся в соответствии с требованиями ГОСТ 13015.4.

Для транспортировки отгрузка осуществляется только тогда, когда прочность бетона строго соответствует отпускной прочности по ГОСТ.

Транспортировка ПК осуществляется специальными автомашинами или на железнодорожных платформах.

Между плитами и бортами транспорта, перевозимого изделие, обязательно должны быть зазоры не менее 50 мм.

Когда перевозят плиты автотранспортом, лучше всего спланировать возможность монтажа с колес.

Прокладки под нижний ряд и между плит рекомендуют располагать около монтажных петель. Толщиной прокладки должны быть не менее 3 см, при условии, если монтажные петли выступают за данную толщину, то высоту подкладок необходимо увеличить. Располагают их одну над другой на расстоянии примерно 70 см от торца ПК. При хранении осуществлять опору на инвентарные подкладки или на опоры другого вида.

Погрузку и разгрузку ПК производят кранами. Выполняя погрузочно-разгрузочные работы, строго запрещается перетягивать плиты, разгружать со свободным падением или волоком.

Сложенные блоки установить лучше так, чтобы обязательно были видны маркировочные надписи и знаки и была обеспечена возможность для захвата каждой плиты.

Изделия и отдельные их элементы, у которых могут ухудшиться показатели при попадании атмосферной влаги, лучше укрывать защитным материалом.

ПК при хранении необходимо опирать на опоры другого типа или инвентарные подкладки. Между рядами в штабеле их лучше опирать на инвентарные прокладки, имеющие форму прямоугольника или трапеции в поперечном сечении из дерева или других материалов, обеспечивающих сохранность продукта.

Еще один ценный совет: перед необходимо продумать их армирование, так как оно имеет свои особенности в зависимости от вида плит. Например, мощные железобетонные лучше всего подвергаются армированию, если при этом использовать специальные сетки для армирования. При правильном армировании вам будет гарантирована необходимая прочность.

Виды перекрытий

Опорой для перекрытий домов служат стены или колонны. По монтажу перекрытия делят на балочные и перекрытия без балок.

Для перекрытий без балок несущие свойства выполняют . Виды возведения перекрытий:

1. Сборные. Их доставляют уже готовые с производства.
2. Монолитные. Эти перекрытия готовят на месте стройки, используя опалубку, арматуру и бетон.
3. Сборно-монолитные. Стандартные пролёты перекрываются заранее изготовленными плитами, а нестандартные – заливаются бетоном.

Стандартные сборные плиты имеют свойства: высота – 22 см, ширина – 1,2-1,5 м и длина – 2-7,2 м. высотой 14-16 см имеют тепло- и звукоизоляционные свойства.

Для балочных перекрытий несущие свойства выполняют балки из металла или дерева. На них кладут настил. Для постройки частных домов применяется 2 типа перекрытий:

1. Перекрытия из пустотелых блоков. На балки из металла укладывают пустотелые блоки.
2. Перекрытие из дерева. На балки из дерева кладут деревянный настил.

Формируем перекрытие погреба в гараже из сборных панелей

Для формирования потока можно использовать сборно-монолитную технологию. Она предусматривает использование стандартных железобетонных панелей, произведенных в промышленных условиях.

Учитывая значительную массу и размеры плит, при выполнении работ возникают определенные сложности:

• для транспортировки требуется грузоподъемное оборудование и привлечение профессионалов, которые установят потолок для подвала;
• габариты помещения должны соответствовать размерам плит. Стандартные железобетонные панели имеют длину 9–12 метров;
• плиты необходимо заказать предварительно, а также своевременно доставить на рабочую площадку;
• ширина подвала должна быть кратна ширине панели с учетом зазоров, которые необходимо тщательно забетонировать.

Последовательность действий по установке сборно-монолитной конструкции:

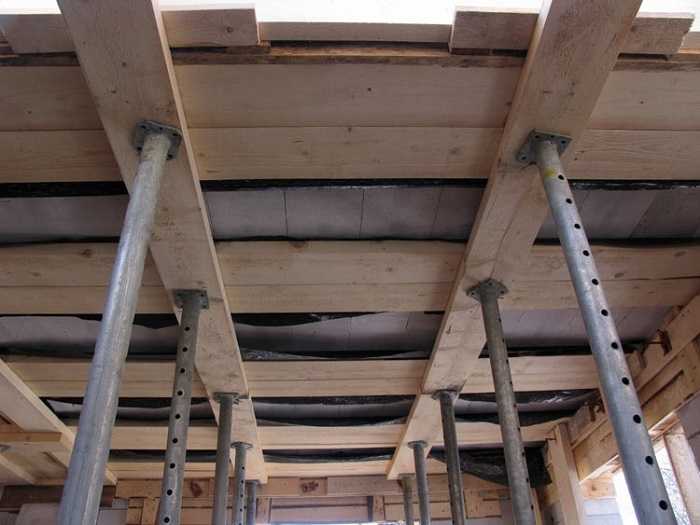

Монтаж опалубки

Работы по монтажу опалубки выполняют в таком порядке:

• Сначала устанавливают опоры с шагом 1 метр друг от друга. При этом от стен опорные столбы могут отступать на 20 см. В качестве опор можно использовать как телескопические столбы, которые можно регулировать по высоте, так и брус сечением 80-150 мм. Отметим, что телескопические опоры предпочтительнее, так как они способны выдерживать большой вес и при этом не деформироваться, как это иногда случается с брусом. Стоимость одной опоры обойдётся примерно в 2-3$.
• Все установленные опоры связывают продольными балками — ригелями. На них будет опираться опалубка. Ригели можно делать из швеллера или двутавра.
• Поверх ригелей устраивают горизонтальную опалубку, края которой должны точно стыковаться со стенами, чтобы не оставалось зазоров.

Отделка бетонного потолка

Зачастую, в процессе отделочных работ возникает множество вопросов, самый популярный из которых: как выровнять бетонный потолок быстро, просто и недорого. Сделать это можно несколькими способами — а именно, обшить гипсокартоном или зашпаклевать. Первый вариант более простой и быстрый в исполнении.

Гипсокартонный потолок

И как всегда найдется то «но», которое все испортит. В нашем случае – стоимость и качество ГКЛ. Действительно хороший гипсокартон стоит дорого, что неоправданно, если в будущем собираетесь делать натяжные или подвесные потолки.

Показано как шпаклевать потолок бетонный

Самостоятельная шпаклевка более дешевая, но также и требует больше трудозатрат. Если вы никогда не занимались подобными работами, то лучше всего посмотрите видео, которое подробно расскажет, как шпаклевать бетонный потолок. Может профессиональным отделочником вы и не станете, но зато сможете проконтролировать рабочих.

После выравнивания потолка можно оставить все как есть или идти дальше. Сегодня наиболее популярным способом отделки являются натяжные потолки. За счет того, что спрос большой и невероятно высокий уровень конкуренции, цены на них значительно снизились. При этом бетонный потолок не нужно как-то специально подготавливать.

Творческие идеи

Для, тех кто хочет «как не у всех», предлагаем традиционный и более творческий вариант – окраску. Нет, малевать сплошное полотно обычной водоэмульсионной краской не нужно. Сегодня существует масса различных оттенков пигментов. А творческие личности могут совместить их в каком-нибудь необычном ансамбле рисунков. Предлагаем небольшую подборку вариантов покраски бетонных потолков.

Самый простой способ – трафаретная роспись. Осталось только подобрать цвета и необходимый трафарет. А остальное − дело техники.

Как вы могли убедиться, заливка бетоном потолка – это не только надежно и долговечно, но еще и красиво. На таком полотне можно создать все что угодно, главное — желание и фантазия.

Приготовление бетона

Для начальной заливки готовится стандартный бетонный строительный раствор. Рецепт следующий:

• 2 части просеянного чистого песка;
• 1 часть крупного заполнителя – можно использовать как щебенку, так и гравий;
• 1 часть цемента М400-М500;
• вода.

Воды добавляйте столько, чтобы консистенция раствора была близка к консистенции жидкой сметаны. Негустой раствор прекрасно заполнит все внутренние полости и щели, благодаря чему плита станет по-настоящему монолитной.

Раствор удобнее всего готовить в бетономешалке. Сначала загружайте сухие и твердые компоненты, а затем постепенно, по возможности не переставая размешивать, добавляйте воду.

При отсутствии бетономешалки можете приготовить раствор в большом корыте, но это слишком долго и довольно сложно, в особенности при отсутствии помощников.

Правила снятия опалубки

После последнего выливания должно пройти не менее недели. Попутно соблюдаются простейшие меры безопасности. Если щит свалится на голову, мастер или хозяин могут запросто попасть в больницу.

Так завершается строительство указанного перекрытия. Потребуется затратить время: от планирования работ до момента, когда будет получена готовая плита, если не учитывать период окончательного застывания, пройдет 4-5 дней. Окажется нелишним взаимное содействие двух-трех человек.

Затраты на то, чтобы изготовить плиты самостоятельно, будут состоять лишь из стоимости компонентов бетона и металлических деталей б/у. Здесь придется учитывать, что потребуются некоторые финансовые затраты на установку и монтаж. А вот привлечь бригаду строителей означает повысить стоимость конструкции в 3 раза.

Нужно понимать значение армирования и не экономить на нем. А металл можно выгодно купить у тех организаций, что сами приобретают металлолом.

Особенности укладки бетонной стяжки пола, читайте здесь.

Видео: Изготовление плиты перекрытия самостоятельно:

Загрузка…

Какой ширины может быть конструкция для правильной укладки

Ширина конструкции может быть:

•  1,8 метра;
•  1,5 метра;
•  1,2 метра;
•  или метр.

Изделия, чья ширина составляет 1,8 м., особым спросом не пользуются. Их вес достаточно ощутим, поэтому монтаж усложняется. Балки непрерывного формирования также используются. При этом технология их изготовления несколько отличается, что позволяет создавать конструкции любой длины. Их толщина составит порядка 22 см, при этом ширина будет, как и в предыдущих ПК. К существенным недостаткам можно отнести слишком небольшой опыт работы с подобными изделиями и явные ошибки в составлении ГЭСН и другой документации.

Плитный фундамент

Благодаря большой площади он лучше противостоит нагрузкам пучения грунта. Под действием этих нагрузок плита поднимается и опускается. Поэтому такую конструкцию еще называют плавающей. Дом, построенный на монолитной плите, тоже двигается только целиком.

Благодаря этому здание избавляется от деформаций и перекосов. Толщина монолитной плиты бывает от 10 см и больше. Монолитная плита устанавливается так же, как лента, на утрамбованную гравийно-песчаную подушку. На подушку устанавливают гидроизоляцию, затем сверху укладывают арматурный каркас.

Схема плитного фундамента.

Он состоит из верхней и нижней арматурных сеток, которые прочно связаны между собой. Обычно для армирования монолитной плиты используют арматуру ребристого сечения диаметром до 16 мм. Требования к качеству арматуры у монолитной плиты выше, чем у ленточной конструкции. Так, лента подвергается нагрузке на изгиб в продольном направлении. Изгиб в поперечном направлении у нее не происходит, потому что ее ширина меньше, чем высота.

В ленточных конструкциях используют ребристую арматуру только при продольном армировании. Прутья поперечной арматуры бывают гладкими. А монолитная плита имеет другие пропорции, в ней возникают нагрузки на изгиб обычно вдоль и поперек конструкции. Также возникают и скручивающие нагрузки. Поэтому весь арматурный каркас должен быть изготовлен из ребристой арматуры. Это обеспечивает наиболее благоприятное сцепление с бетоном.

Между прутьями арматуры расстояние должно составлять от 30 см до 40 см. При этом на квадратный м расход арматуры намного больше, чем для других видов. Также для ее изготовления уходит большее количество бетона. Поэтому стоимость возведения монолитной плиты значительно выше, чем других конструкций.

Плитный фундамент может быть гладким или иметь ребра жесткости. Их выполняют на нижней стороне. Ребра жесткости направлены вниз. Они препятствуют перемещению в горизонтальном направлении и делают конструкцию более устойчивой к любым деформациям. Верхняя сторона является гладкой. Она является полом для цокольного этажа или подвального помещения. Выполнять монолитную плиту для возведения дома, не имеющего цокольного этажа или подвала, является экономически нецелесообразным.

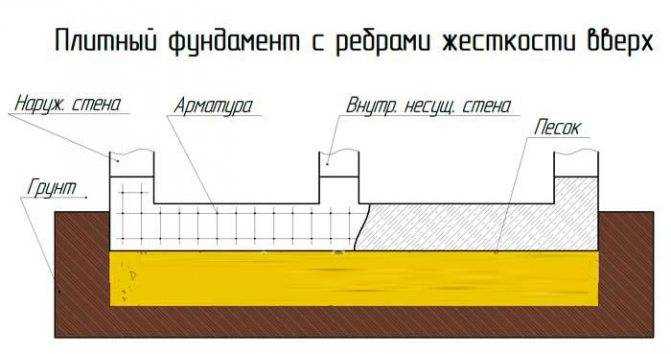

Схема плитного фундамента с ребрами жесткости вверх.

Плитный фундамент может быть мелкозаглубленным и глубокозаглубленным. Для создания заглубленной плиты выкапывают котлован. При этом выполняют достаточно большой объем земляных работ. Плита обеспечивает наилучшую несущую способность строению и опирается на слой плотного сжимаемого грунта. Такая несущая способность достаточна для самых тяжелых зданий.

В индивидуальном строительстве монолитная плита применяется очень редко. В такой высокой несущей способности нет необходимости. Для выполнения конструкции необходимо извлечь слишком много грунта, что требует привлечения механизированной техники и специальных рабочих. По этой причине для индивидуального строительства частных домов наибольшее распространение приобрел мелкозаглубленный плитный фундамент.

Для монтажа мелкозаглубленной плиты необходимо снять плодородный слой земли и вместо него построить гравийно-песчаную подушку. Верхняя поверхность становится выше уровня поверхности земли.

Устойчивость мелкозаглубленной конструкции к нагрузкам морозного пучения достигается благодаря утеплению грунта. Устройство требует применения большего количества строительных материалов и обеспечивает конструкции здания большую опорную площадь.

Чтобы выяснить, какая опорная площадь необходима, производят расчет нагрузки. Ее сопоставляют с несущей способностью грунта. Обычно плиту выбирают для строительства зданий на слабых грунтах в районах с высоким уровнем залегания грунтовых вод. Если при строительстве здания характеристики грунта не требуют большой площади опоры, выбирают конструкцию ленты.

Бетонные плиты для погреба. Монолитная плита

Схема устройства перекрытия монолитной плитой

Инструкция создания бетонной монолитной плиты состоит из следующих этапов:

Перекрытие должно обладать такими параметрами, чтобы при установке оно располагалось на стенах помещения. Эти самые стены и будут служить опорой.
Нужно установить специальные опорные балки для опалубки. Они позволят удержать целостность конструкции во время заливки бетоном и на время его застывания.
Доски опалубки перед заливкой необходимо хорошо герметизировать, чтобы избежать вытекания раствора во время заливки.
Только после того, как будет произведен полный монтаж опалубки следует приступать к вязанию каркаса арматурной сетки

Во время сооружения арматурной сетки важно соблюдать правильное расстояние между стержнями, которое должно составлять около 20 см. Полученный железный каркас должен выступать по краям плиты на 4 см с каждой стороны.
После того как сетка будет готова, можно приступать непосредственно к бетонированию

Высота монолитной плиты должна составлять около 20 см.
 Бетон следует заливать равномерно и беспрерывно, до окончания формирования всего изделия.
Чтобы избежать возникновения внутренних полостей следует жидкий раствор подвергнуть процессу вибрации. Делается это с помощью специального оборудования или обыкновенного бруса.

Технология армирования плиты-монолита

Схема армирования плитного фундамента.

Подошва строения воспринимает нагрузки совершенно различные по характеру и степени проявления. Для предотвращения разрушения нагрузками бетонное основание армируют. Армирование бетонной конструкции является важным этапом при строительстве плитного фундамента. Чаще других применяют арматуру толщиной прутка 12 мм.

1. Из прутков изготавливают 2 сетки. Они между собой соединяются перемычками. Длина перемычек будет зависеть от толщины плиты фундамента. Шаг сетки – 300-400 мм. На выбор влияет проектное решение: чем плита тяжелее, тем меньшим должен быть шаг сетки.
2. Армировочный каркас не должен располагаться на земле. Его укладывают поверх специальных подставок. Можно для этого применять кирпич, пеноблоки, деревянные бруски и т. д. От грунта до прутков должно выдерживаться расстояние в 50 мм.
3. Перед армированием и бетонированием проверяют коммуникационные сети: все ли предусмотрено и изготовлено.
4. Бетонирование начинают только после того, как армирование произведено должным образом с соблюдением всех требований проекта. Должен быть выполнен не только монтаж сеток, но и их закрепление, препятствующее смещению.

Схема монолитной плиты на ленточном фундаменте.

Достоинства:

• высокая прочность;
• возможность применять на разных грунтах;
• длительный срок использования – 150 лет;
• применение для различных построек;
• плита-монолит одновременно выступает в качестве пола в подвальном, цокольном или первом этаже здания.

Недостатки:

• усложненный расчет;
• повышенный расход материалов;
• большая трудоемкость вследствие проведения значительного объема земляных работ для подготовки котлована;
• дороговизна.

Чем долговечнее сооружение, тем больше оно нуждается в надежности и качестве, применении большого количества материалов и повышенной трудоемкости. Но несмотря на большие затраты на фундамент-монолит, он пользуется популярностью именно из-за своих прочностных характеристик.

Расчет нагрузки на плиту и её параметров

Выполнение расчётов плиты перекрытия крайне необходимо для того, чтобы впоследствии не перенагрузить имеющееся пространство дополнительными перегородками второго этажа

Выполнение расчётов плиты перекрытия крайне необходимо для того, чтобы впоследствии не перенагрузить имеющееся пространство дополнительными перегородками второго этажа или усилением отделки пола. В результате превышения нагрузки на перекрытие оно может просто лопнуть и обрушиться.

Чтобы грамотно рассчитать параметры конструкции перекрытия при рекомендуемой несущей способности, лучше доверить выполнение работ профессионалу. В крайнем случае, можно использовать онлайн калькулятор, в который заносят все данные по используемым для монолита материалам и его параметрам:

• Длина и ширина пола второго этажа;
• Высота перекрытия;
• Марка используемого бетона;
• Нагрузка на 1м2 перекрытия (принимается за предполагаемое значение 450-500 кг/м2).

Благодаря имеющимся данным можно высчитать сечение прутов арматуры, которые будут выдерживать сопротивление на прогиб и растяжение.

Чтобы высчитать толщину перекрытия (то есть его высоту) необходимо использовать коэффициент 1:30. Здесь 1 означает высоту монолита, а 30 — длину пролета от одной наружной стены до другой. К примеру, если дом имеет длину пролета 8 м, то 800:30=26,6 см. Соответственно для длины пролета 6 м высота перекрытия будет 20 см.

Планирование и подготовка

Планируя заливку бетонного перекрытия, прежде всего нужно запастись материалами в востребованных объёмах.

1. Нужны деревянные доски. Их них будут создаваться строительные опалубки.

1. Потребуется иметь металлические прутья, трубы. Это материалы для армирования.

1. Необходимо приобрести все составляющие бетона:

• мешки с цементом;
• щебень;
• песок.

1. Дальше определяется расчетная ширина запланированного перекрытия.

Но для нежилого помещения толщины перекрытия в 12 см может хватить вполне. Для жилых же комнат толщина бетонного перекрытия может достигать максимум 15-ти см (превышение указанной толщины — это излишняя нагрузка на фундамент, к тому же более тонкие перекрытия способны надежно выполнять свое предназначение). Сразу же стоит запланировать установку дополнительной шумоизоляции.

К примеру, если размеры перекрытия будут составлять 300 см на 250 см, тогда основой запланированной конструкции становятся металлические балки. Их перекидывают от стены к стене. В качестве балки может быть использован швеллер, сгодится и б/у. Расстояние между такими балками должно быть 150 см. Таким образом формируется каркас, для создания которого будет задействовано 3 балки — две по краям, одна по центру. Можно приступать к оборудованию опалубки.

Какие бывают перекрытия между этажами

Эти конструкции делят на два основных типа.

Первый тип. Готовые плиты перекрытия. Они изначально готовы для установки.

Готовая плита перекрытия пустотная ПБ 104

Второй тип. Плиты, создаваемые путем использования различных материалов уже на месте.

Плиты первого типа обладают несомненными преимуществами. Устанавливать их очень просто. А недостатком, что касается выполнения монтажных работ, может считаться потребность в привлечении специальной техники. Да и сами плиты стоят дороговато. И еще, размеры таких стройматериалов довольно точные, они регламентируются ГОСТами. К тому же они тяжелые, так что необходимо создавать надежный фундамент.

Но если требуется изготовить перекрытие «на месте», целесообразно использовать различные подходящие материалы. Для установки перекрытий подходят:

• железо;
• дерево;
• глина на деревянном каркасе;
• комбинированные варианты.

Однако такие системы со временем начинают разрушаться, хотя могут прослужить десятки лет. На их целостность и надежность также негативно влияют условия использования и внешние факторы. Лишь только срок службы бетонных конструкций может считаться исключительным: в нормальных условиях такое перекрытие можно эксплуатировать свыше 50-ти лет.

Заливка

Заливка проводится по определенной технологии, которая предусматривает такие этапы:

• расчет;
• подготовка инструмента и материала;
• обустройство герметичной опалубки;
• укладка арматурного каркаса на опалубку;
• замес и заливка бетона;
• уход за плитой.

Соблюдение поэтапного монтажа обеспечит создание прочного монолитного перекрытия своими руками.

Как монтируется опалубка

Поэтапный монтаж герметичной опалубки:

1. Установка опорных стоек. Используют металлические стойки или бревна диаметром 8 см. Устанавливаются на расстоянии 20 см от стен и 1 м максимально друг от друга.
2. Укладка ригелей. Представлены в виде продольных брусков, удерживающих опалубку.
3. Монтаж опалубки. Поверх ригелей устанавливают поперечные балки, которые покрываются фанерой или досками. Крепление осуществляется нагелями или гвоздями. Между листами и стеной не допускаются зазоры. Плотное прилегание обеспечит стойкость конструкции.
4. Регулировка стоек по высоте. Опалубка устанавливается заподлицо с верхней границей стен.
5. Установка пояса по периметру здания. Высота щитов соответствует толщине монолитного слоя.

Далее проверяют ровность конструкции с помощью уровня. При необходимости проводится регулировка.  Остается решить, как залить плиты перекрытия?

Пошаговый монтаж

Когда опалубка сооружена, выполняется армирование бетона. Работа проводится в соответствии с проектной документацией. Учитывается диаметр и характеристика прутьев:

1. по стенам прокладываются балки, состоящие из четырех прутьев;
2. на остальной площади ставится сетка в два яруса;
3. все элементы каркаса надежно скрепляются проволокой;
4. вязку проводят непосредственно на опалубке или на отдельной площадке, где элементы подаются на высоту и скрепляются.

На следующем этапе выполняется заливка подготовленного бетона:

1. плита заливается зараз;
2. раствор равномерно распределяется по опалубке до нужного уровня;
3. слой уплотняется вибратором;
4. ровность проверяют уровнем;
5. в нужных местах снимают лишний слой или заполняют углубления.

Монолитные плиты позволяют соорудить перекрытие разной конфигурации. В малоэтажном строительстве этот вариант исключает потребность в применении техники. Чтобы выполнить заливку, необходимо приложить немало усилий на выполнение всех этапов.

Не большие хитрости при резке плит

Если этого правила не придерживаться, то во время спиливания бетон будет зализываться. После того, как болгаркой была очерчена линия, этот надрез простукивается при помощи кулачка в непосредственном месте среза. Удар должен приходиться на трубу, а не по ребру. Она пробивается с четвертого удара, после чего ненужный участок можно демонтировать. Так следует поступить со всеми трубами. После того, как они были пробиты, пробиваются ребра, но с боковой стороны.

На этом этапе вес плиты должен сыграть вам на руку, и она уже должна просесть, что облегчит дальнейшие манипуляции. На этом этапе необходимо использовать лом. С его помощью пробивается вся нижняя часть трубы, вплоть до арматуры. Она очищается от бетона и перерезается болгаркой. Для этого следует использовать диск по металлу. Рваную сторону лучше поместить в кирпичном «домике», после чего тщательно замазать раствором, чтобы укрепить его.

Требования к опалубке

К строительству монолитного перекрытия монтажники должны отнестись с особой ответственностью, т.к. от его качества зависит жизнь людей. По этой причине, когда устанавливается опалубка для перекрытий, нужно соблюдать все требования вплоть до самых мелких нюансов. Основными требованиями при установке опалубка монолитного перекрытия являются такие пункты:

• сверхвысокая прочность конструкций;
• возможность опалубки для плит перекрытия выдержать различные динамические нагрузки;
• установка должна происходить строго по горизонту;
• монтаж и разбор конструкции должен осуществляться легко;
• ни в коем случае не допускается пригибание конструкции;
• во время строительных работ должна быть обеспечена безопасность работников;
• продолжительность службы конструкции должна составлять более 10 циклов.

Существуют стандарты ГОСТа, согласно которым такие конструкции должны отвечать следующим требованиям:

• средняя плотность должна составлять D400-500 кг на 1 м³;
• бетон должен быть с маркировкой В2,5 и выше;
• прочность при сжатии конструкции составляет 38,6-47,1 кгс/см²;
• морозостойкость равна 35 циклам;
• огнестойкость высокая, т.к. по ГОСТу данная конструкция выполняется из негорючего материала;
• экологичность равна 2;
• при высыхании деформация не должна превышать 0,5 мм на 1 м.

Отклонения в размерах могут достигать 0,5 мм для высоты и 1 мм для длины. Соблюдение этих норм позволит качественно произвести монтаж опалубки перекрытия.

Заключение

Как показывает практика, принятое в монолитной фундаментной плите армирование из отдельных стержней и плоских арматурных каркасов позволяет обеспечить совместную работу фундамента с грунтовым основанием и тем самым эффективно применять их на слабых и неравномерно сжимаемых грунтах.

Устройство песчаной (противопучинистой) подушки позволяет уменьшить глубину их заложения от поверхности земли до 40–50 см и тем самым снизить объемы земляных работ почти на 40 % по сравнению с устройством ленточных фундаментов. Заглубление подошвы фундаментной плиты на 40–50 см от поверхности земли позволяет исключить из технологического процесса искусственное понижение подземных вод. Наличие слоя теплоизоляции в конструкции монолитной фундаментной плиты позволяет существенно сократить трудозатраты на устройство теплых полов по грунту по сравнению с ленточными фундаментами.

Следовательно, монолитные фундаментные плиты, благодаря особенностям конструктивного решения и практически полной механизации производства работ, могут быть рекомендованы к массовому применению как высокоэффективные фундаменты для возведения зданий и сооружений любой этажности при любых по сложности гидрологических и геологических условиях.
