Схема подключения компрессоров в септике топас

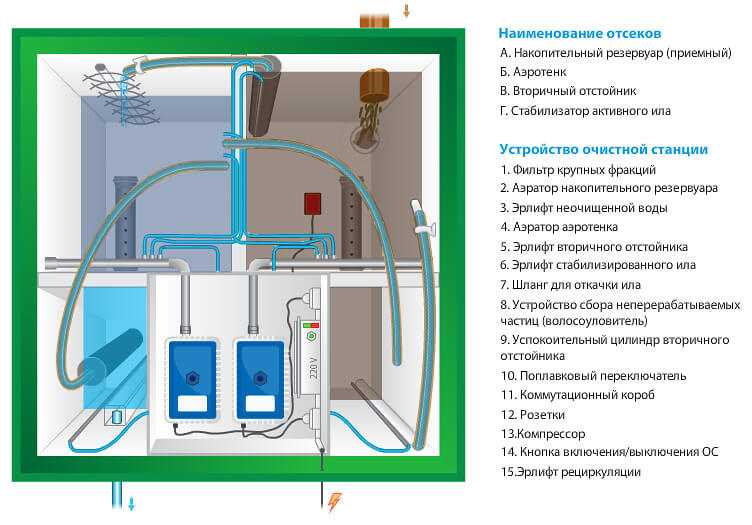

Принципиальная схема устройства септика ТОПАС (TOPAS)

• A — приемная камера
• B — вторичная камера (аэротенк)
• C — стабилизатор ила
• 1 — ввод стоков
• 2 — фильтр крупных фракций
• 3 — аэратор приемной камеры
• 4 — эрлифт
• 5 — эратор аэротенка
• 6 — эрлифт рециркуляции
• 7 — успокоитель вторичной камеры (пирамида)
• 8 — эрлифт рециркуляции
• 9 — эрлифт стабилизированного ила
• 10 — компрессора
• 11 — устройство сбора неперерабатываемых частиц
• 12 — крышка аэрационной станции
• 13 — воздухозаборник
• 14 — выход очищенной воды

Устройство ТОПАС таково, что основную нагрузку по очистке стоков берут на себя особые микроорганизмы – аэробные бактерии. Им мы и обязаны высокой эффективностью станции.

Выше представлена схема ТОПАС, на которой можно увидеть основной принцип работы ТОПАС.

Подключение ТОПАС осуществляется через специальную подводящую канализационную трубу, которая должна быть расположена на определенной глубине. В зависимости от того, какая глубина возможна в конкретной ситуации, подбирается определенная модель. Устройство ТОПАС состоит из трех основных частей – приемная камера, вторичная камера (аэротенк) и стабилизатор ила. В них-то все и происходит.

Итак, принцип работы септика ТОПАС основан на действии аэробных бактерий. Они дышат кислородом, поэтому очистные сооружения ТОПАС – это постоянно вентилируемая система. Благодаря непрекращающейся вентиляции и подаче кислорода во внутренние отсеки ТОПАС, появление неприятного запаха просто исключено. В ТОПАС электрическая схема работает таким образом, чтобы энергия расходовалась максимально экономично, однако ее подача должна быть непрерывной.

Аэробные бактерии перерабатывают органические вещества и примеси, содержащиеся в стоках, которые попадают в ТОПАС. С этим связано и определенное ограничение в использовании станции: некоторые химикаты могут убить бактерии, поэтому их использование следует ограничить. Таким образом, ТОПАС (TOPAS) еще и косвенно помогает своим хозяевам обратиться к более здоровому образу жизни: то, что убивает бактерии, и для здоровья человека не проходит бесследно. Заменить же химикаты достаточно просто, тем более что для многих уже существуют экологически безопасные варианты.

Микроорганизмы окисляют примеси, содержащиеся в стоках, перерабатывая их в плодородный ил. Затем вода вместе с илом попадает в следующий резервуар, где ил оседает. Очищенная вода может снова попадать в окружающую среду, будучи полностью безопасной для человека и природы: ТОПАС очищает стоки на 98%!

Схема подключения ТОПАС (TOPAS) достаточно доступна, поэтому осуществить монтаж станций могут не только специалисты компании, но и владельцы системы под руководством одного специалиста (так называемый шеф-монтаж).

• СПЕЦИАЛЬНЫЕ ЦЕНЫ!
• Скидка 10%
• БЕЗ ПРЕДОПЛАТЫ!

Принцип работы системы биоочистки

Септик Топас представляет собой грамотно сконструированную систему биохимической очистки стоков, функционирующую за счет работы основного костяка – анаэробных и аэробных бактерий. Химическая сторона процесса является окислением сточной массы пузырчатым кислородом, искусственно нагнетаемым в систему.

Биохимическое воздействие на канализационные стоки позволяет максимально очистить их перед сбросом в нижележащий грунт, сточные канавы или поля фильтрации.

Органическая составляющая сточной массы разрушается микроорганизмами, хозяйственно-бытовую составляющую разрушает кислород. В итоге сточные воды становятся практически прозрачными, лишаются склонности к загниванию и бактериального загрязнения.

Разработанная система соответствует всем общепринятым стандартам по очистке стоков и является безопасной для окружающей среды. Живущие внутри взаимосвязанных отсеков аэробы и анаэробы путем переработки биологической органики очищают и осветляют стоки на 98%.

READ Как подключить согласующий трансформатор

Но установка септика Топас эффективна лишь при обслуживании коттеджей, в которых проживают круглый год и эксплуатируют сооружение хотя бы 3-4 дня в неделю.

Ведь одним из ключевых условий работы септика является беспрерывность поступления жидкости. Если находящиеся в закрытой камере бактерии не будут получать пищу, то они погибнут.

Каждый отсек выполняет одну поставленную перед ним задачу:

На первом этапе происходит процесс биологического сбраживания, запущенный микроорганизмами. Основная работа по разложению загрязнителей осуществляется внутри стенок второго отсека. На входе вторую камеру установлен фильтр грубой очистки, улавливающий не осевшие на дне сгустки и волосы.

Движение жидкости из третьей секции в четвертый аналог может осуществляться самотеком или стимулироваться насосным устройством. В зависимости от естественного или принудительного движения сточных масс станция комплектуется или не комплектуется дренажным насосом с поплавковым сигнализатором.

В основе работы сложного на первый взгляд устройства лежит природный процесс биологического разложения. Главное – обеспечить непрерывное поступление кислорода и насытить сточные воды высокой дозой активного ила, необходимого для интенсивного окисления органических веществ.

В отдельном бункере установлены два компрессора.

Одна из основных задач компрессоров – активизировать циркуляцию стоков из одной камеры в другую и смешивать их с активным илом. Он выполняет роль естественного фильтра, который связывает между собой попавшие в септик твердые частицы и инородные тела.

На нашем сайте есть другая статья, в которой мы более подробно рассмотрели принцип работы и устройство септика Топас.

Рекомендации по эксплуатации

Септик для дачи Топас предполагает определенные условия эксплуатации, соблюдение которых увеличит срок службы оборудования. Прежде всего, нельзя забывать о периодическом откачивании ила. Если этого не делать резервуар будет переполняться, и остатки осадков будут попадать в очищенную жидкость. В отстойнике всегда должен находиться определенный уровень воды.

1. Появление загрязнений и неприятного запаха. Необходимо промывание всего устройства.
2. При проблемах с проводкой может возникнуть замыкание в датчике или в компрессоре. Устранить поломку поможет полная замена проводки.
3. Если из конструкции протекает вода или наоборот проникает внутрь при неиспользовании устройства, следует проверить сантехнику. Проблема может быть в засоре труб, нарушении герметичности корпуса или пребывании паводковой воды. Может потребоваться ремонт сантехнического оборудования, очищение засоров или откачивание лишней жидкости.
4. Если произошло затопление конструкции, необходимо проверить функции дренажного устройства. Может потребоваться установка нового насоса.
5. Включение аварийного датчика сигнализирует о поломке аэрлифта. В этом случае рекомендуется проверить станцию.

Важно проверять работоспособность всего оборудования. Если в конструкции предусмотрен 1 компрессор, он должен функционировать без остановки

Если механизма 2, то включается какой-то один. Это определяется фазой цикла очистки. При выходе из строя устройств потребуется диагностика системы.

При верхнем размещении поплавка должно бурлить в одних емкостях, а при нижнем в других. Если этого не наблюдается, нужно тестировать оборудование. Если конструкция оборудована насосом для принудительного отвода воды, нужно периодически проверять его работоспособность. Это можно сделать, подняв переключатель в верхнее положение.

Прибор должен включиться, а вода быстро уходить. Стоит учитывать, что при постоянных сбоях электричества применять станцию не рекомендуются. Так как регулярные отключения могут вызвать поломку системы.

Смотреть видео — принцип самостоятельного обслуживание и очистки септика Топас

Блок управления бывает двух видов

• Блок управления для Топас с самотечным выбросом очищенных стоков — с розетками для подключения компрессоров 1 и 2.
• Блок управления для Топас с принудительным выбросом очищенных стоков — с розетками для подключения компрессоров 1 и 2, розетка 3 для насоса принудительной откачки.

Раньше блоки управления шли с выносными розетками и не было дополнительной распредкоробки. Сейчас же новый блок управления идет со встроенными розетками и подключается он через распределительную коробку. Этот ход сделан намеренно, блок управления стал пломбироваться, и в случае обращения по гарантии проверяются не сорваны ли пломбы, не лазил ли кто в блок управления и не нарушил работу станции.

Не редко появляются вопросы как правильно подключать блок управления в Топасе. Ниже мы перечислили схемы подключения для каждой модели Топаса.

Схемы подключения блока управления Топас всех моделей

Ниже вы увидите подробные схемы

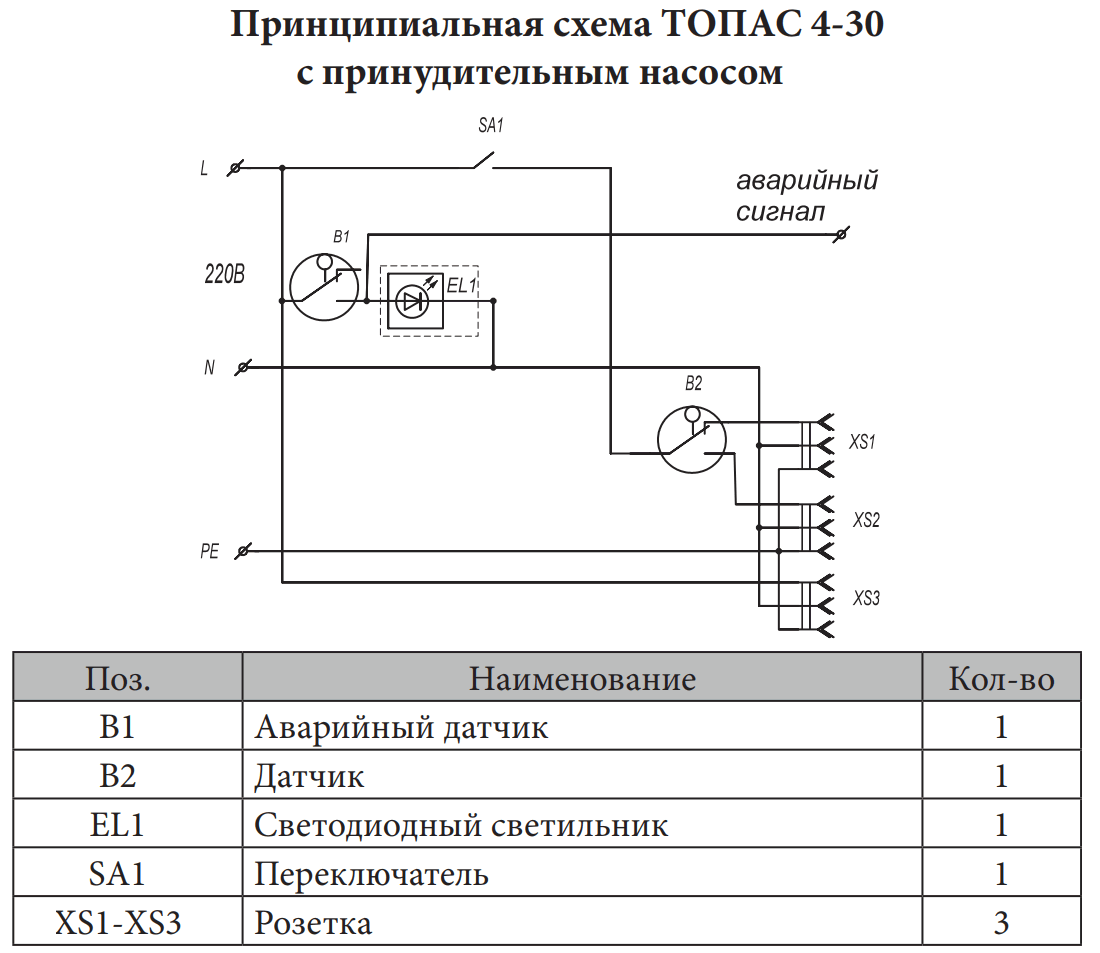

Схема подключения в блоке управления Топас 5-30 (Пр)

Подключить септик Топас к электричеству очень просто. На самом деле производитель все учел, сделал отдельную распределительную коробку, заводите в нее питание, соединяете стандартными зажимными колодками, все, в септике больше ничего не требуется подключать. Подключаете в доме кабель на автомат, включаете и все работает.

Но если вы по какой то причине заходили залезть в блок управления то готовьтесь встретить паутинку проводов, в которых, по началу, можно заблудиться. От Топас 4 до 30 блок управления очень простой как 3 рубля. Достаточно только понять принцип работы самой станции Топас. К примеру в небольших септиках все управляется за счет поплавкового переключателя, который просто передает питание на розетку 1 и розетку 2 и соответственно на 1 и 2 воздушный компрессор. Таким образом работают 2 цикла переработки стоков.

Вот как эти схемы выглядят.

Схема подключения в блоке управления Топас 40-50 (Пр)

В моделях побольше уже добавляется электромагнитный клапан, задача которого, перенаправлять воздух в разные направления и так же вся суть в работе двух циклов (циркуляция и рециркуляция).

Установка септика Топас

Монтаж септика Топас своими руками производится поэтапно. Каждый из них выполняется в соответствии с инструкцией. Иногда способ установки может меняться по причине конструкционных особенностей отдельных моделей.

Последовательность действий при самостоятельном монтаже станции Топас, изображенной на фото, следующая:

Шаг первый. Прежде всего, необходимо определиться с местом, где будет располагаться септик Топас. Согласно инструкции, его нельзя размещать ближе, чем за 5 метров от жилого строения.

Шаг второй. Когда строится септик Топас своими руками, размер котлована, который необходимо будет вырыть, зависит от параметра станции. Например, размеры Топаса 5 составляют в миллиметрах 1000×1200×1400. Для такой установки следует вырыть котлован величиной 1800×1800×2400 миллиметров.

Шаг третий. В подготовленной яме необходимо установить опалубку, а после нее создать 15-сантиметровую песчаную подушку. В итоге септик будет возвышаться над поверхностью почвы на 15 сантиметров и тем самым процесс эксплуатации станет более удобным. Если пренебречь этим правилом, при весеннем таянии снега, станцию может затопить. В результате попадания воды компрессоры и другие системы прекратят функционирование.

При выборе модели септика Топас нужно учитывать глубину залегания подземных вод. Если они располагаются близко к поверхности земли, нужно отдать предпочтение изделию с маркировкой «ПР». В данных установках предусмотрен принудительный отвод стоков, прошедших очистку. Шаг четвертый. Схема установки септика Топас отличается простотой, а кроме этого, модели устройства 5 и 8 можно смонтировать без применения спецтехники. В подготовленный котлован станцию опускают с применением тросов – их продевают в специальные отверстия, расположенные на ребрах жесткости.

Шаг пятый. После завершения установки станции требуется проложить инженерные сети. Подключение септика Топас начинается с подведения системы канализации, для чего используют трубы диаметром 110 миллиметров. Их монтируют с уклоном 1-2 сантиметра на каждый метр. Глубина врезки может составлять 70–80 сантиметров, это зависит от отдаления места расположения станции очистки от дома.

Когда расстояние от здания до дома равно 10 метров, а врезка трубы выполнена на глубине 70 сантиметров, то в здании выход будет располагаться на глубине 50 сантиметров от поверхности земли. Шаг шестой. На данном этапе выполняется герметизация станции. Для канализационной трубы делают отверстие диаметром 105–108 миллиметров. Герметизацию следует выполнить в соответствии с инструкцией. Вставляемый в готовое отверстие патрубок припаивают с помощью полипропиленового шнура и с использованием строительного фена. Когда застыло соединение, к патрубку крепится канализационная труба. Корпус перед герметизацией нужно выставить по уровню.

Шаг седьмой. Теперь нужно подсоединить электроэнергию и нормализовать давление. К инструкции по установке всегда прилагается схема подключения септика Топас, на которую следует ориентироваться. Для подключения к электропитанию пользуются кабелем ПВС сечением 3×1,5. Его укладывают в гофрированную трубу, предназначенную для земельных работ. Обычно его прокладывают в одной траншее с канализационной трубой. Кабель подключают к клеммам посредством специально подготовленного отверстия, а в доме — к щитку на отдельный автомат 6–16 А.

Шаг восьмой. В завершение нужно выполнить важную работу – нормализовать давление. Этот процесс выполняют одновременно с обсыпкой станции. Емкость заполняют водой и засыпают землей в равных пропорциях. Данные действия повторяют до тех пор, пока септик не погрузится полностью в грунт. Самостоятельная установка Топаса позволит домовладельцу сэкономить семейные деньги.

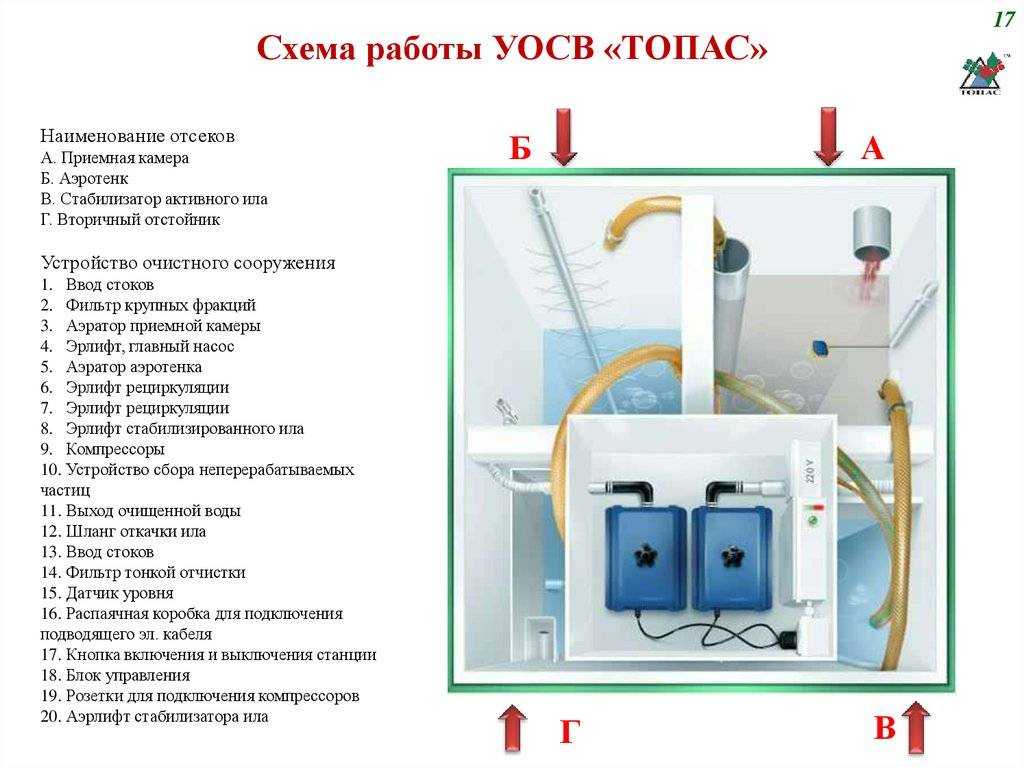

Принцип работы Топас

Хозяйственно-бытовые стоки из дома по трубе (1) попадают в приёмный отсек (А) септика Топас. Под интенсивным воздействием воздуха (аэрацией), стоки проходят фазу измельчения и предварительной очистки. Аэрация в приёмном отсеке осуществляется с помощью аэратора (16), расположенного на дне станции и воздушного компрессора (6).

Подготовленные стоки проходят через фильтр крупных фракций (2). Суть которого – задержать крупные не переработанные частицы внутри приемной камеры до полного растворения. Затем с помощью главного насоса (3) перекачиваются в отсек-аэротенк (Б). В процессе перекачивания, стоки проходят через волосоуловитель (7), на котором собираются не перерабатываемые волокнистые вещества.

В аэротенке сточные воды проходят доочистку с помощью активного ила – колониями бактерий и микроорганизмов «живущими» в септике, которые в процессе жизнедеятельности перерабатывают загрязнённые стоки. Как и в приёмной камере, на дне аэротенка тоже находится аэратор, который насыщая стоки кислородом, поддерживает работоспособность активного ила.

Пройдя переработку в аэротенке, очищенные стоки вместе с активным илом поступают в следующий отсек – вторичный отстойник. Назначение этого отсека – отделить очищенную воду от активного ила. Под действием силы тяжести ил в этой камере опускается на дно, а очищенная вода через фильтр тонкой очистки (13) самотёком отводится в дренаж. Либо, откачивается принудительно с помощью дренажного насоса (в модификациях ПР).

Активный ил оседает на дно, а затем перекачивается насосом аэротенка в камеру — стабилизатор (Г). Откуда он откачивается, когда проводится техническое обслуживание.

В работе Топас предусмотрено 2 фазы (цикла) работы, которые переключаются с помощью поплавочного переключателя (9) внутри приёмного отсека. Прямой цикл (фаза очистки) и обратный цикл (фаза регенерации). Фаза очистки работает, когда поступают канализационные стоки. Фаза регенерации нужна для поддержания жизнедеятельности активного ила во время отсутствия стоков.

Принцип работы топас в развёрнутом виде хорошо представлен на видео ниже. Сразу оговоримся – это схема работы европейского септика TOPAS+. Более технологичного, нежели устройство российского производства. Главное отличие в том, что за переключение фаз работы отвечает микропроцессорный блок управления совместно с датчиком давления. Плюс, европейский вариант комплектуется песчаным фильтром, который осуществляет дополнительную доочистку стоков. В остальном, принцип действия остался неизменным.

В заключение стоит ещё раз отметить, что вся очистка стоков происходит автоматически и не требует вашего вмешательства. Никакие добавки, бактерии и прочую химию заливать не требуется – все бактерии и микроорганизмы появляются естественным путём – вам необходимо только пользоваться канализацией. От вас требуется только время от времени открывать крышку для контроля работы и осуществлять плановое техническое обслуживание септика.

Как вы заметили, внутри отсеков вся перекачка стоков осуществляется с помощью мамут-насосов. Это очень простое и эффективное решение. Анимированная схема работы мамут-насоса приведена ниже.

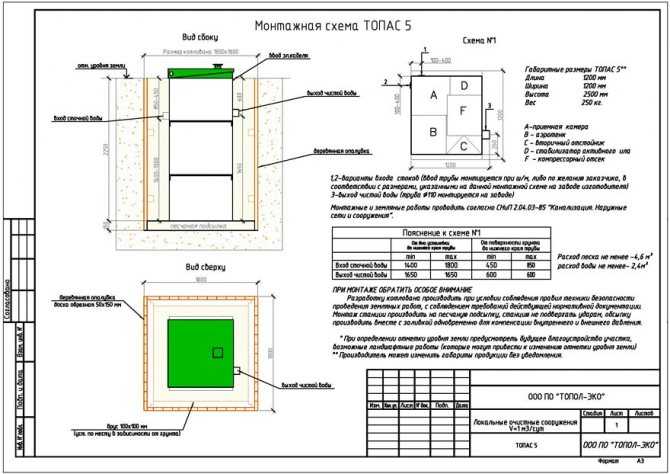

Зачем нужны схемы монтажа

Изготовитель комплектует свои ЛОС специально разработанными под каждую модель, ее модификацию схемами, упрощающими и корректирующими их установку. Кроме навигационной информации, на септик Топас монтажная схема содержит конструктивные, технические данные. С их учетом формируется котлован под станцию, производится ее установка. На отмеченном уровне выполняется врезка трубы подачи стоков. В зависимости от типа модели указывается место подсоединения отводящего трубопровода. Приводятся данные по опалубке. Показана послойность оборотной засыпки. Поможет узнать о том, как на этом этапе выполняется Топас монтаж видео.

Установка септика “Топас”: монтаж своими руками + правила обслуживания

При обустройстве автономной канализации загородного участка многие хозяева вопрос биохимической очистки сточных вод решают путем сооружения систем на основе станций, к числу которых принадлежат Топас.

Но как работает это очистное сооружение и как выполняется установка септика Топас? Именно эти вопросы мы подробно рассмотрим в нашей статье, акцентировав внимание на пошаговом процессе монтажа септика. Также выделим основные преимущества и недостатки этого типа сооружения для утилизации канализационных стоков и особенности его обслуживания, дополнив материал статьи пошаговыми фото и полезными видеорекомендациями

Также выделим основные преимущества и недостатки этого типа сооружения для утилизации канализационных стоков и особенности его обслуживания, дополнив материал статьи пошаговыми фото и полезными видеорекомендациями.

Качество очистки

Обратите внимание, что Топас может очищать только хозяйственно-бытовые стоки. Если вы планируете очищать стоки от кафе, различных предприятий и производств, где характер стоков отличается от среднестатистических, то при принятии решения о выборе септика, вам следует опираться на следующую таблицу

Состав и свойства бытовых сточных вод по основным нормируемым показателям до и после очистки должны соответствовать требованиям, приведенным в таблице.

Наименование показателя	Единицаизмерения	Концентрация, не более
Доочистки	После очистки(не более)	После доочистки биореакторои ТОПЛОС-ЦИКЛОН (не более)
рН	6-9	6-9	6-9
Взвешенные вещества мг/л до	мг/л	300	10,0	3,0
БПК5	мг/л	до 300	4,0	2,0
ХПК	мг/л	до 500	30,0	15,0
Азот аммонийный	мг/л	25	1,5	0,39
Нитраты	мг/л	45	40
Нитриты	мг/л	3,3	0,08
Растворенный кислород	мг	4	4
СПАВ	мг/л	20	0,5	0,1
Нефтепродукты	мг/л	0,5	0,05	0,05
Фосфаты (РО4)	мг/л	5	3,5	0,05 (по Р)*

Продолжаем изучать проблему канализации для загородного дома со следующей статьей.

Схемы подключения блока управления Топас всех моделей

Ниже вы увидите подробные схемы

Схема подключения в блоке управления Топас 5-30 (Пр)

Подключить септик Топас к электричеству очень просто. На самом деле производитель все учел, сделал отдельную распределительную коробку, заводите в нее питание, соединяете стандартными зажимными колодками, все, в септике больше ничего не требуется подключать. Подключаете в доме кабель на автомат, включаете и все работает.

Но если вы по какой то причине заходили залезть в блок управления то готовьтесь встретить паутинку проводов, в которых, по началу, можно заблудиться. От Топас 4 до 30 блок управления очень простой как 3 рубля. Достаточно только понять принцип работы самой станции Топас. К примеру в небольших септиках все управляется за счет поплавкового переключателя, который просто передает питание на розетку 1 и розетку 2 и соответственно на 1 и 2 воздушный компрессор. Таким образом работают 2 цикла переработки стоков.

Вот как эти схемы выглядят.

Схема подключения в блоке управления Топас 40-50 (Пр)

В моделях побольше уже добавляется электромагнитный клапан, задача которого, перенаправлять воздух в разные направления и так же вся суть в работе двух циклов (циркуляция и рециркуляция).

Блок управления бывает двух видов

• Блок управления для Топас с самотечным выбросом очищенных стоков — с розетками для подключения компрессоров 1 и 2.
• Блок управления для Топас с принудительным выбросом очищенных стоков — с розетками для подключения компрессоров 1 и 2, розетка 3 для насоса принудительной откачки.

Раньше блоки управления шли с выносными розетками и не было дополнительной распредкоробки. Сейчас же новый блок управления идет со встроенными розетками и подключается он через распределительную коробку. Этот ход сделан намеренно, блок управления стал пломбироваться, и в случае обращения по гарантии проверяются не сорваны ли пломбы, не лазил ли кто в блок управления и не нарушил работу станции.

Не редко появляются вопросы как правильно подключать блок управления в Топасе. Ниже мы перечислили схемы подключения для каждой модели Топаса.

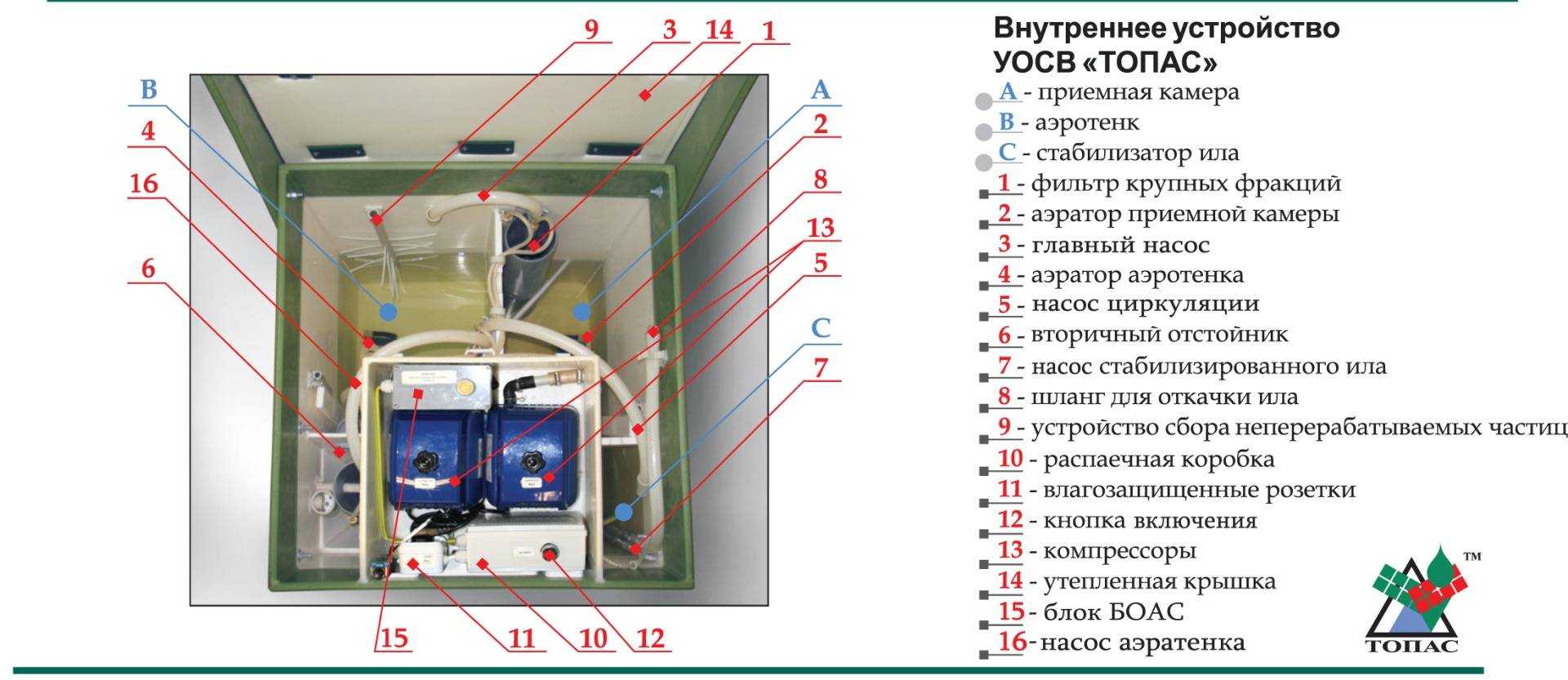

Устройство Топас

Корпус

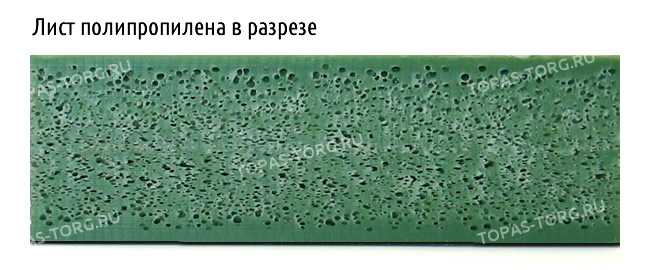

Корпус септика изготовлен из листового полипропилена. Толщина полипропилена может отличаться у разных моделей и модификаций. Внешние стенки выполняются из листа толщиной от 18мм и более, внутренние перегородки тоньше и электрический отсек из более тонкого. Полипропиленовые листы скрепляются друг с другом методом сварки. Если раньше сварка осуществлялась исключительно с помощью фена ручным способом, то сейчас применяются полуавтоматические процессы, позволяющие минимизировать процент брака производства корпуса. Также активно используется оборудование для гибки полипропилена, что даёт готовой продукции меньшее количество сварных швов.

Полипропилен – великолепный материал для изготовления корпуса. Он обладает низкой теплопроводностью и отлично сохраняет тепло зимой. Очень гибок и отлично восстанавливает свою первоначальную форму. Отлично переносит агрессивную среду, преобладающую в септике, и не подвержен коррозии.

Посмотрите на фото, какие нагрузки он может выдерживать. На фотографиях листовой полипропилен размером 1000х1000мм толщиной 18мм. Именно из листов такой толщины изготавливается самая популярная модель Топас-5.

Электрооборудование

Как мы уже упоминали, для осуществления процесса очистки, его управления используется различное электрооборудование оборудование: воздушные компрессоры Airmac, поплавочные переключатели, блок управления, немецкие дренажные насосы Wilo (в модификациях с принудительным отводом воды). Все комплектующие тщательно подобраны и отлично зарекомендовали себя на протяжении многих лет работы.

Вся прелесть Топас, за счет чего он стал так популярен – это простота конструкции, взаимозаменяемость комплектующих и возможность ремонта своими силами. Все детали, разве что кроме компрессоров и аэраторов, можно починить или изготовить самостоятельно. Это как с УАЗом в российской глубинке — всегда найдется местный «кулибин», способный его завести.

Кроме того, можно даже самостоятельно сделать некоторые полезные опции, как, например «Инструкция: как сделать аварийную сигнализацию для Топас своими руками».

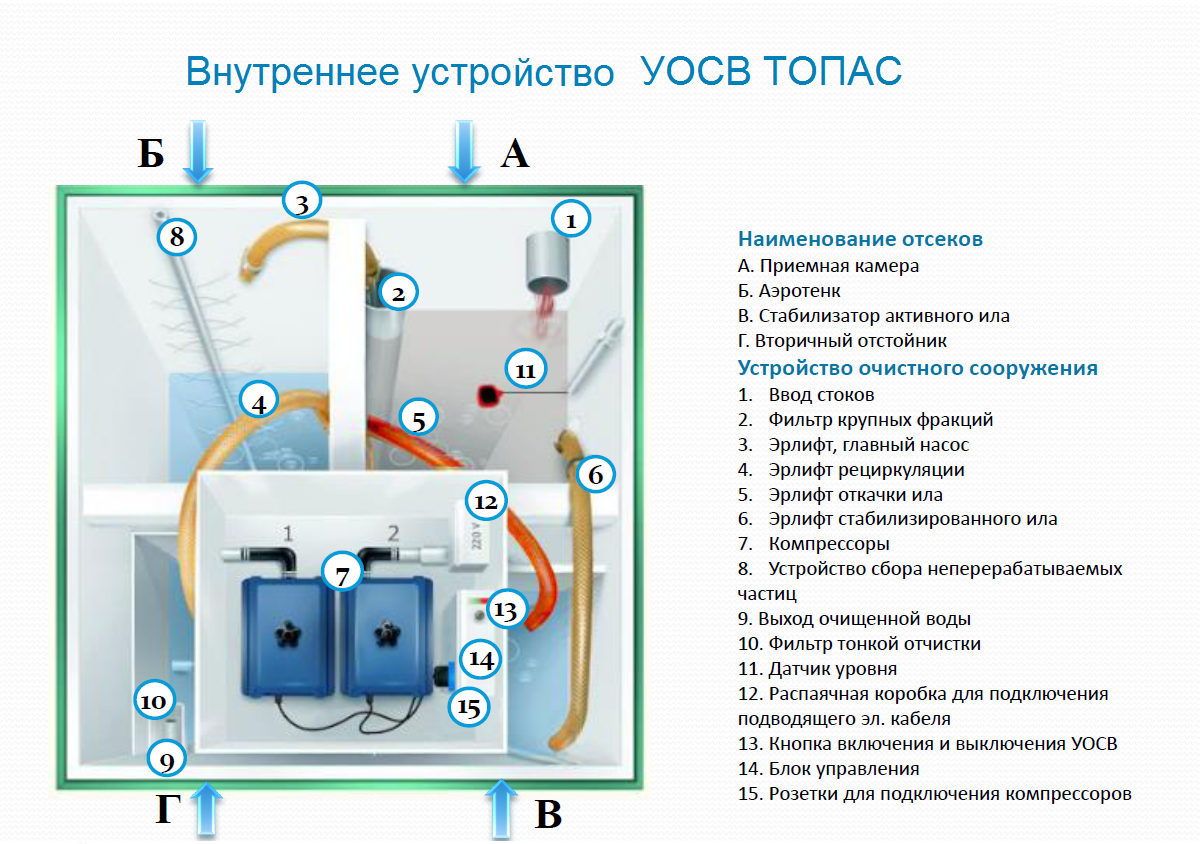

Схема Топас

Рассмотрим устройство Топас, рассчитанного на 5 проживающих.

Обозначения

• А. Приёмная камера
• Б. Аэротенк
• В. Вторичный отстойник
• Г. Стабилизатор ила
• Д. Компрессорный отсек

1. Ввод стоков
2. Фильтр грубой очистки
3. Главный насос
4. Насос откачки ила
5. Насос аэротенка
6. Компрессоры
7. Устройство сбора не перерабатываемых волокнистых веществ (волосоуловитель)
8. Выход очищенной воды
9. Поплавковый датчик
10. Распаечная коробка для подключения подводящего электрокабеля
11. Кнопка включения и выключения станции
12. Блок управления
13. Фильтр плавающих веществ (фильтр тонкой очистки)
14. Успокоитель вторичного отстойника
15. Циркуляционный насос
16. Аэраторы
