Как установить конек на крышу из профнастила своими руками: обзор эффективных способов, как правильно закрепить коньковые планки

Постройка крыши: материалы

Виды кровельных материалов: черепица, ондулин, металлочерепица, битумная кровля, деревянная, сланцевая кровля.

В зависимости от того какой тип кровли выбран вами для своего дома, нужно выбрать и материал

Обращайте внимание на его качество, а потом уже на цену. Не стоит экономить на строительстве защитной конструкции для дома, так как ремонт может обойтись в будущем в несколько раз дороже

Надежная кровля – надежная защита дома.

Для плоской крыши хорошо подойдут кровельные материалы дегтевые или битумированные. Сверху их нужно накрыть облицовкой. Не следует использовать в качестве водоизоляционного материала листовое кровельное покрытие, так как в нем будут образовываться складки, препятствующие стоку воды.

Скатные конструкции

Материалы для сооружения скатных конструкций должны отличаться высокой несущей способностью. Для этого можно применять профнастил, металлочерепицу и различные рулонные основы. Сегодня на современном строительном рынке выбор весьма обширен.

Материал для теплоизоляции должен быть оптимальной толщины и ширины. Рекомендуется использовать утеплители: стекловату рулонную или минеральную вату. Причем плиты из минералваты зарекомендовали себя с лучшей стороны. Они не сползают, не деформируются и не уплотняются. Плотность плиты составляет 75-125 кг/м3.

Элементы для разных видов крыш

Для покрытия крыши используют различные материалы, отличающиеся технологией монтажа, характеристиками, внешним видом. В зависимости от типа применяемого материала подбирают и вариант конька, что позволяет правильно обустроить кровлю.

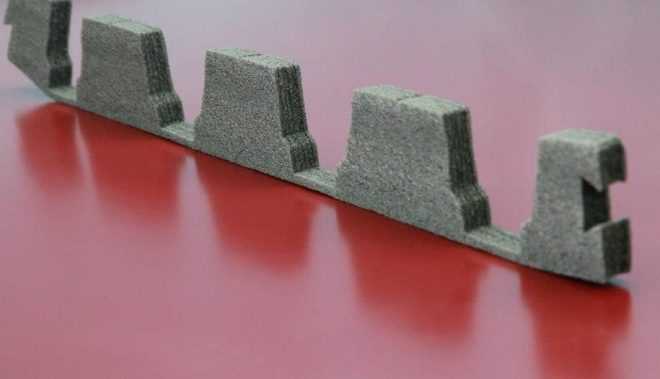

При монтаже конька используют уплотнители

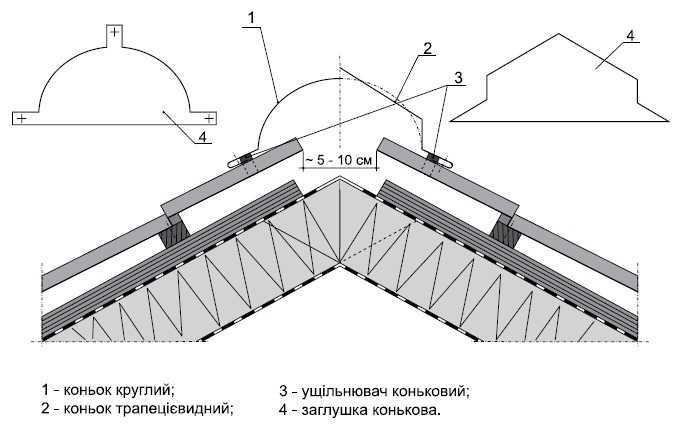

Полукруглый конёк для металлочерепицы

Для оснащения кровли из металлочерепицы используют полукруглый конёк, который состоит из уплотнителя и коньковой планки, обеспечивающей вентиляцию. Уплотнитель размещается между кровельным покрытием и полукруглым коньком, предотвращая проникновение пыли и влаги под крышу. Уплотняющие элементы могут быть профильными, которые изготовлены из вспененного полиэтилена.

Профильные элементы имеют оптимальную форму

Универсальные уплотнители выполнены из полиуретановой плёнки и хорошо защищают от пыли, не препятствуя циркуляции воздуха. Они имеют самоклеящееся основание и просты в монтаже. Универсальные уплотнители безопасны для здоровья человека и практичны в эксплуатации.

Универсальные ленты просты и удобны в применении

Из пенополиуретана с полимерной пропиткой изготавливают саморасширяющиеся уплотнители. Элементы служат для покрытия верхних кромок кровельного материала и закрепления скатов.

Саморасширяющиеся ленты имеют клеящийся слой

На уплотнитель крепится полукруглый конёк, а для этого используют коньковые саморезы. С торцов устанавливают заглушки, обеспечивающие дополнительную защиту конструкции.

Профиль для поликарбоната

Крыши из сотового поликарбоната часто создают для теплиц, пристроек, беседок и других подобных конструкций. На область смыкания плоскостей также необходим конёк, который представляет собой профильный полукруглый или угловой элемент из полимерного материала.

Профили хорошо сочетаются с дополнительными материалами

Конёк для поликарбоната крепится с помощью термошайб, оснащённым уплотнительными резинками. Таким образом исключается возможность попадания влаги и пыли под крышу.

Элемент для вальмовой кровли

Для вальмовой кровли используется полукруглый элемент, имеющий крепёжные отверстия. Главная особенность конька для такой конструкции заключается в том, что длина углового элемента меньше протяжённости крыши. Конёк для вальмовой крыши может быть выполнен из металла, что оптимально при покрытии крыши металлочерепицей.

Полукруглый конёк хорошо дополняет вальмовую кровлю

Торцы конька на четырехскатной крыше закрывают специальными элементами, имеющими форму полуконуса. Верхний элемент для кровли составляют из нескольких элементов. Таким образом создаётся планка необходимой длины.

Кровельный конёк из дерева

Кровля дома может быть выполнена из дерева, но при этом чрезвычайно важно соблюдать технологию обустройства, так как древесина плохо переносит климатические воздействия. В этом случае конёк образуется на стыке двух брусьев стропильной системы

Элемент может представлять собой длинное круглое бревно, уложенное на место смыкания плоскостей скатной крыши.

Деревянное покрытие является оригинальным и экологичным, но важно правильно обустроить крышу

Для изготовления черепицы и конька используют древесину лиственницы, кедра, дуба, ели. Эти материалы более устойчивы к влажности, перепадам температур и другим климатическим факторам.

Конёк для крыши из гибкой черепицы

Для кровли с покрытием из мягкой черепицы удобен вентилируемый конёк, обеспечивающий циркуляцию воздуха под крышей. Так устраняется конденсат из слоёв кровельного пирога, все элементы конструкции защищаются от гниения. Конёк обустраивается на горизонтальной линии соединения скатов.

Конёк для мягкой кровли легко монтируется и не отличается сложной конструкцией

Элемент для мягкой кровли представляет собой полимерный уголок, имеющий вентиляционные отверстия. Деталь крепится к стропильной системе, а сверху фиксируются элементы черепицы. Таким образом, кровля оснащается вентилируемым коньком и имеет эстетичный вид.

Элемент для крыши из шифера

Шиферную кровлю часто оснащают коньками из оцинкованной стали. Такие элементы доступны, удобны в монтаже и отличаются долговечностью. Если крыша покрыта плоским шифером, то монтаж максимально прост и предполагает крепление оцинкованных уголков на шурупы или гвозди. Коньки при этом имеют края, загнутые внутрь, что обеспечивает вентиляционное отверстие.

Конёк для шифера может иметь полукруглую форму

При монтаже уголка используют коньковую ленту, обеспечивающую максимальное качество кровли. Уголок фиксируется с нахлёстом на листы кровельного покрытия.

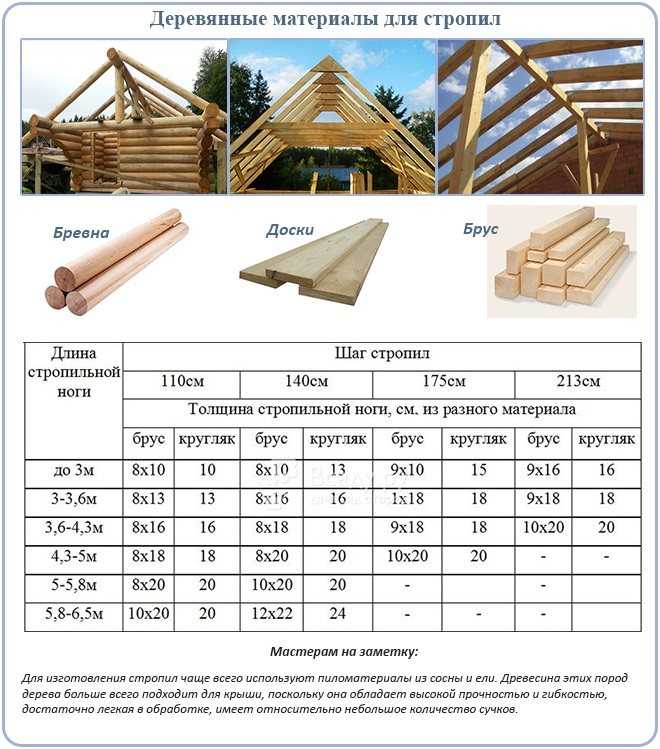

Что лучше — бревна, брус или доски?

Стропильная система обязана быть прочной, но не тяжелой. Конечно, для несущей основы кровли крупных промышленных зданий и многоэтажек, приходиться использовать металл или железобетон. А для обычных частных домов – это ненужное излишество. Стропила в этом случае делают деревянными – из досок, бруса (обычного или клееного), бревен.

Бревна используются редко, исключительно для срубов. Этот материал слишком увесистый, требующий от плотника высокого профессионализма и способности выполнять сложные врубки в местах креплений.

Брус – самый лучший вариант, из которого можно смонтировать прочные и долговечные стропила. Единственный недостаток бруса – высокая цена.

В качестве замены брусу часто используют более дешевые доски, толщиной минимум 40-60 мм. В список их преимуществ также можно включить небольшой вес, удобство в монтаже и высокий запас прочности.

К выбранному пиломатериалу предъявляют следующие требования:

• Минимально допустимые сорта древесины — 1-3. Наличие сучков допускается в небольшом количестве (лучше обойтись вообще без них!), не более трех сучков, высотой до 3 см, на 3 м.п. Трещины также допустимы, но они не должны пронизывать древесину насквозь, их длина не может превышать половину длины материала.
• Допускается использовать высушенную древесину с влажностью до 18-22%. Если эти показатели будут выше, стропила, по мере высыхания, могут потрескаться или выгнуться и потерять свою форму.
• Несущие части стропильной системы выполняют из материала, толщиной от 5 см, шириной от 10-15 см.
• Длина элементов из хвойных пород — до 6,5 м, а из твердых лиственных – до 4,5 м.
• Все деревянные части стропил, до начала эксплуатации, должны быть обработаны защитными составами, предотвращающими их гниение, возгорание и повреждение насекомыми-древоточцами.

Основные понятия и термины

Планируя монтаж двускатной крыши, не стоит торопиться с закупкой материалов и засучив рукава погружаться в работу. Прежде всего нужно разобраться в проектной терминологии и определить, какой именно вариант двускатной крыши подойдет в данном случае.

Мауэрлат – монтируемый по периметру наружной несущей стены брус, который играет роль опоры для стропильных ног. При минимальном сечении 100 * 100 мм такой брус может быть цельным или наборным из двух элементов с меньшим сечением.

Стропильная нога – балка, которая снизу опирается на мауэрлат и, наклоняясь, вверху соединяется с еще одной, образуя конек. Наличие двух соединенных между собой балок и характеризует двускатную систему крыши. Толщина стропильной ноги должна составлять минимально 50 мм, а ширина – не меньше 150 мм.

Ферма – треугольник, установленный в месте соединения двух стропильных ног. Размер шага при монтаже двускатной крыши будет зависеть от массы кровельного пирога и рассчитывается с учетом снеговой и ветровой нагрузки на конкретной территории.

Конек(или коньковый прогон) представляет собой верхнюю линию, соединяющую стропильные ноги и две плоскости кровли.

Кобылки – свисающие над наружной несущей стеной края стропильных ног. На наружную сторону свесов прибиваются лобовые доски, которые впоследствии станут опорой при монтаже сливных кровельных желобов.

Стойки– вертикальные брусья, подпирающие стропильную конструкцию. Если дом небольшой, достаточно установить стойку только по центру, где она будет подпирать конек. Если же постройка имеет значительную площадь или жилой чердак, понадобятся также и промежуточные стойки.

Подкосы необходимы для придания дополнительной устойчивости стропильным фермам. Это маленькие балки, которые устанавливаются под небольшим скосом.

Затяжка– также называется «схватка» или «ригель» и нужна для стягивания двух смежных стропильных ног.

Лежень чем-то напоминает мауэрлат, с тем лишь отличием, что его монтаж осуществляется над внутренней несущей стеной или несколькими внутренними стенами.

Обрешетка – бывает сплошная или с зазорами (зависимо от массы и конструкции кровельного пирога) и представляет собой перпендикулярно набитые доски над стропилами.

Прогон– практически то же, что и коньковой брус, но монтируется по всей плоскости кровли, укрепляя фермы и дополнительно подпирая стропила.

Расчёт высоты конька для крыши дома

Для вычисления высоты конька используются разные методы, но математический является наиболее популярным. В таком случае используется формула H=0,5×B×K. В этой формуле H-искомая высота кровельного конька, B-ширина здания, K-коэффициент зависимости от уклона крыши, который подбирают по таблице. С помощью данных показателей возможно самостоятельно рассчитать высоту конька, но также можно воспользоваться онлайн-калькуляторами, введя имеющиеся данные.

Таблица: значение коэффициента в зависимости от уклона кровли

Уклон кровли	5	10	15	20	25	30	35	40	45
Коэффициент	0,08	0,17	0,26	0,36	0,47	0,59	0,79	0,86	1,0

Математический пример расчёт оптимален для скатных крыш, но по такому же принципу осуществляется расчёт высоты плоской односкатной кровли. Предварительно определяются все нужные параметры в зависимости от типа, конструкции кровли, что должно быть указано в проекте.

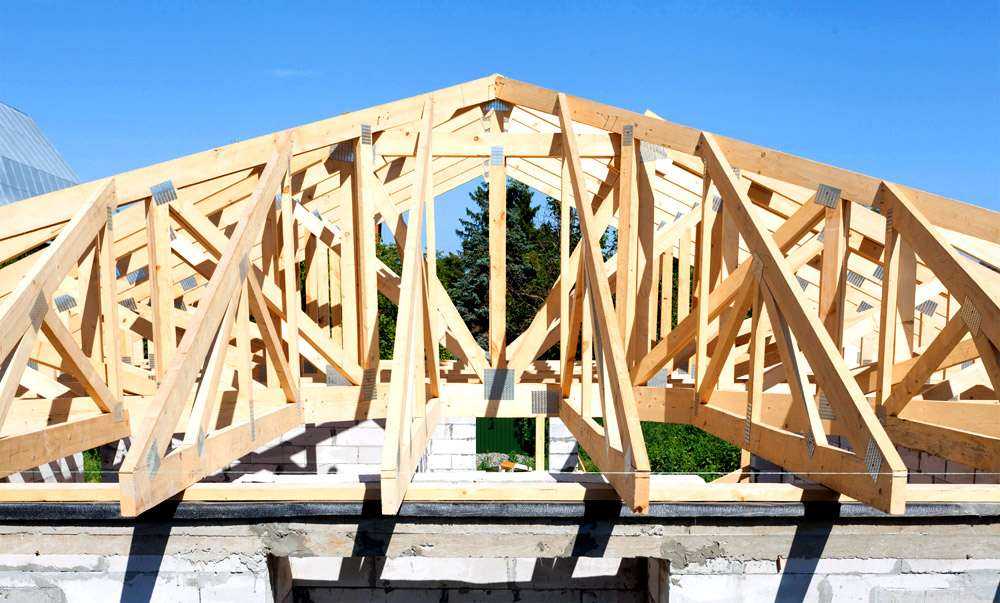

Основные части деревянной стропильной системы

Основной составляющей единицей деревянной стропильной системы является ферма – плоская треугольная конструкция. Стороны «треугольника» образуют стропильные ноги, соединенные сверху под углом. Для соединения стропил по горизонтали используются затяжки, ригели, схватки.

Стропильную систему составляют из нескольких ферм, выставленных на мауэрлат, и скрепленных между собой прогонами.

Чтобы лучше понять специфику фермы, определимся с ее элементами. Их состав и количество в одной конструкции зависит от типа крыши, ее габаритов и вида примененных стропил.

Итак, составные части могут быть такими:

• Стропильная нога – это непосредственно сами стропила, на которые набивают обрешетку и укладывают кровельный материал. Ферма состоит из двух стропилин (балок), соединенных сверху в коньке в виде треугольника. Угол их наклона равен углу наклона кровельных скатов.
• Затяжка – перекладина, скрепляющая стропильные ноги по горизонтали и не позволяющая им при нагрузке разъехаться в разные стороны. Используется в системе висячих стропил.
• Ригель – балка, похожая на затяжку, но работающая по иному принципу. В системе она сжимается, а не растягивается. Скрепляет стропильные балки в их верхней части.
• Схватка – также горизонтальная перекладина, соединяющая стропильные балки и повышающая устойчивость фермы. Используется в системе наслонных стропил.
• Стойка – горизонтальная балка, служащая дополнительным упором для фиксации стропильных ног.
• Подкос – элемент, монтируемый под углом к горизонтали, дающий стропилам дополнительную устойчивость.
• Кобылки – применяются для удлинения стропильных ног при необходимости создания свесов.

Также в стропильную систему можно отнести детали, не относящиеся непосредственно к фермам, но использующиеся для их монтажа и сборки. Они такие:

• Прогон – балка, идущая вдоль скатов, соединяющая стропильные ноги ферм. Частный случай – коньковый прогон, который устанавливают вдоль скатов кровли в ее наивысшей точке (коньке).
• Обрешетка – состоит из брусьев или досок, набиваемых на стропильные ноги сверху вдоль скатов крыши. На обрешетку монтируют кровельный материал.
• Мауэрлат – брус или доски, укладываемые по периметру наружных (капитальных) стен здания. Наличие мауэрлата предусмотрено для закрепления на нем нижних концов стропилин.
• Лежень – элемент, похожий на мауэрлат, но укладываемый вдоль внутренней стены здания. На лежне закрепляют вертикальные стойки.

Расчет высоты конька

Для правильного расчета высоты конька необходимо узнать параметры прогона. Коньковый прогон – это балка в центре стропильной конструкции, выполненная из металла, дерева или железобетона. Конек опирается именно на эту деталь.

После выбора материала следует переходить непосредственно к расчетам и последующей установке конька.

На верхнем ребре укладывают две части коньковой черепицы. Они должны опираться на кровельные скаты. После этого измеряется длина отрезка между внутренним и верхним краем фрагмента с самого узкого торца.

Другим необходимым моментом является измерение расстояния между точкой сгиба линии крепления и верхней частью держателя бруса конька.

Есть специальная таблица коэффициентов, которую используют для расчета высоты конька при наличии данных об угле уклона крыши и ширине здания (таблица N1). Например: угол уклона составляет 40 градусов, а ширина дома – 8 метров. Высота конька рассчитывается по следующей формуле: половина ширины дома умножается на коэффициент, в результате получается высота конька (Н):

Н = 4 х 0,839

В данном случае высота конька от перекрытия должна составлять 3,35 метров.

Как отремонтировать коней своими руками

Ребро кровли подвержено воздействию ветров и других климатических факторов. Поэтому часто возникают такие повреждения, как отрыв элементов конька, деформация, трещины. В таких случаях необходим ремонт, который проводится с использованием страховочного пояса. Перед работой следует оценить повреждения, подготовить новые элементы конька, крепёж. Далее проводятся манипуляции на крыше, то есть повреждённые детали и уплотнитель убирают, фиксируют на их место новые составляющие ребра. При необходимости конёк заменяют полностью.

Ремонт конька проводят с учетом конструкции этой зоны

Если произошло гниение конькового бруска, то уголок полностью убирают и производят замену деревянной части ребра. В процессе работ устраняют скопившуюся пыль из вентиляционных отверстий этой зоны.

Фотогалерея: варианты коньков из разных материалов

Устройство конька крыши не отличается сложной технологией, но важно правильно подобрать вариант ребра. Для этого учитываются свойства материалов, техника монтажа и комплекс других факторов

Стропила

Являясь составным элементом крыши, на стропила возложена очень важная функция: поддерживать обрешетку. Они принимают на себя давление снега, влаги и ветра, все кровли. По конструкции их разделяют на наслонные и висячие. Наслонные стропила используют, если пролет крыши (так называется расстояние между опорами) составляет менее 6,5 метров, а при наличии дополнительной опоры – 10-12 метров.

Висячие стропила используются, если пролет крыши не имеет дополнительных опор и составляет 7-12 метров. Их основное отличие от наслонных в том, что они передают лишь вертикальное давление на мауэрлат. Затяжки нижнего пояса и стропильные ноги – это главные составляющие висячих стропил.

Наслонные стропила:

1. стропильная нога;
2. ригель;
3. чердачное перекрытие.

Висячие стропила:

1. мауэрлат;
2. стропильная нога;
3. затяжка;
4. бабка;
5. подкос.

В зависимости от того, из какого материала построен дом, стропильные ноги можно крепить:

• с помощью верхней обвязки в каркасных домах из дерева;
• на верхние венцы в рубленых, деревянных и брусчатых постройках;
• на специальные опорные брусья, которые также называют мауэрлат в зданиях из камня. При этом мауэрлат должен быть толщиной15-16 см, сам он может быть частичным (брусья подкладывают лишь под стропильную ногу) или цельным (проходить по всей длине сооружения).

Если у стропильных ног есть небольшое сечение, то предотвратить их провисание можно, если использовать решетки из подкосов, стойки и ригель. Подкосы и стойки можно изготовить из досок, ширина которых 15 см, а толщина  2,5 см, или из деревянных пластин, выпиленных из бревна диаметром не менее 13-14 см.

Во время установки стропильная нога врубается в затяжку. Чтобы конец ноги не скользил и не скалывал затяжку, врубать ее нужно зубом, высота его должна составлять 1/3 от высоты затяжки, шипом либо с учетом обоих способов. Помимо того, затяжка останется целостной и не будет скалываться, если стропила будут установлены на расстоянии примерно 3-4 см от края. Стропильную ногу нужно врубить в конец затяжки, в свою очередь зуб отодвинуть как можно дальше.

Чтобы усилить крепления стропила, нужен так называемый двойной зуб. Зубы могут быть одинаковой высоты, но чаще всего их подбирают так, чтобы показатели высоты первого равнялись 1/5 толщины затяжки, а второго – 1/3. Чтобы закрепить первый зуб, на затяжке делают упор, шип и проушину на стропиле, а для второго – лишь упор.

Чтобы дополнительно закрепить стропила в затяжках, можно применять болты или хомуты. Болты используют не так часто, поскольку они могут ослабить сечение затяжек и стропильных ног.

Если подкосы с бабкой, они соединяются с врубкой, при этом гнездо делается в бабке, а в подкосе вырубается шип. Соединение такого типа в висячих стропилах нуждается в дополнительных креплениях хомутами либо болтами. Ригель соединяется со стропильными ногами врубкой сковороднем «в полдерева». Крепится такое соединение нагелем и болтом, а чтобы придать ему большую прочность, еще и скобой.

Основные элементы затяжки скрепляются между собой зубом, накладкой из металла и болтами. Затяжку соединяют с бабкой при помощи хомута. Чтобы стены здания уберечь от атмосферной воды, свес крыши должен иметь длину не менее 550 мм.

Помимо того, что в затяжке закрепляются концы стропильных ног, их еще дополнительно зацепляют за стены здания при помощи так называемых скруток. В этом случае крыша не будет повреждена при сильном ветре. Скрутка – это внушительный кусок толстой проволоки, одним концом она приматывается к стропильной ноге, а другим – к костылю, его вбивают в шов каменной или кирпичной кладки на расстоянии 30-35 см от верхнего края стены, можно также к балке перекрытия чердака. Если дом деревянный рубленый, то скрутку можно заменить железной скобой, которая соединяет стропила и второй венец сруба.

Железобетонные стропильные ноги в наслонных стропилах одним концом нужно уложить на наружную стену здания, а вторым – на сборный прогон из железобетона, который поддерживается кирпичными столбиками. Нижние концы стропильных ног, которые выступают за стену, способны нести карнизный свес кровли. Когда вы выбираете материал для стропил, необходимо учитывать многие факторы: вес кровли, расстояние между стропилами, длину стропильной ноги и прочее.

Многообразие материалов для отделки крыши

Разнообразие на рынке кровельных материалов, с помощью которых выполняется отделка крыши, может поразить любого неискушенного в строительстве человека, ведь в зависимости от типа строения можно использовать те или иные материалы, которые оптимально подойдут под решаемые задачи. Стоит очень тщательно подойти к вопросу о подборе материала, при этом нужно учитывать такие факторы, как тип стропильной конструкции, строение крыши, предполагаемые нагрузки, а также знать способности несущих стен и перекрытий.

На данный момент существует два подразделения кровельных материалов:

• мягкие кровельные материалы;
• жесткие кровельные материалы.

В каждом из этих категорий есть десятки названий наименований и фирм, запутаться в которых проще простого. Рассмотрим лишь самые основные материалы из двух групп, и области их применения под решаемые задачи.

Мягких кровельных материалов фирм, производителей рулонных видов, великое множество

Важно помнить лишь то, что эти материалы, как правило, служат для гидроизоляции. Это отличные материалы для бетонных или других типов твердых кровель при устройстве крыши дома.
Также мягкие материалы подразделяются еще на два вида, в зависимости от основы, из которых они состоят:

• битумные;
• полимерные;
• битумно-полимерные.

Битумные материалы для кровли

Какую бы основу они не содержали, у них есть одно общее для всех свойство, а именно — способ нанесения. Исключительно все мягкие материалы наносятся методом наплавления на весь каркас крыши, но перед этим процессом всю крышу необходимо обработать специальными для этих случаев мастиками.
У этого типа материалов, есть и существенные недостатки. Отделка крыши такими материалами делает ее неустойчивой к различным погодным условиям, например, к солнечным лучам или к воздействию высоких температур. От неблагоприятных воздействий материал может ссохнуться и потрескаться, а это, естественным образом, пагубно влияет на всю крышу целиком, так как нарушается ее герметичность.

К основным мягким кровельным материалам можно отнести рубероид, ондулин, гибкую черепицу.

Жесткий кровельный материал

Жесткие кровельные материалы более надежны в эксплуатации, и, пожалуй, одно из самых хороших достоинств этого типа материалов заключается в том, что они имеют очень долгий срок службы.
Такие материалы при правильном монтаже и уходе могут прослужить, как минимум 30 лет, а в некоторых случаях и гораздо больше. К наиболее яркими представителями этого типа кровельных материалов можно отнести металлочерепицу, фальцевую кровлю, кровлю из профнастила, медную кровлю.

Определяясь с тем, какой тип кровельного материала необходим для монтажа на каркас крыши, не стоит покупать только те материалы, которые являются самыми дорогими. Большая цена — это не всегда является показателем качества товара. Нужно выбирать по критериям соотношение цена — качество, а чтобы сделать правильный и осознанный выбор, необходимо изучить полный спектр, представленных на рынке, товаров.

Стоит отметить, что в зависимости от выбора того или иного строительного материала для устройства крыши дома, можно заранее просчитать предполагаемую нагрузку, определиться с типом и видом стропильных систем, и тогда возведенная крыша будет надежным защитником от любой непогоды, создавая уют и теплоту семейного очага!

Эксплуатация и отделка конька на крыше дома

При обустройстве кровли и монтаже конька часто используется уплотнитель, представляющий собой полимерную ленту с самоклеящимся слоем. Этот материал позволяет исключить такие последствия, как попадание снега, пыли или влаги под внешний кровельный слой. Приобрести уплотнитель можно в магазинах строительных товаров, а производители выпускают различные варианты таких лент.

Уплотнители имеют разнообразные формы, что делает выбор легким

Правильное сооружение конька является залогом хорошей защиты конструкции кровли от деформации, гниения. После окончания строительных работ конёк можно украсить, дополнив дизайн здания. Для этого используют следующие решения:

• украшение конька резными деталями оптимально для деревянной кровли. На металлической можно использовать кованные элементы, которые крепятся саморезами к торцам конька или вдоль ребра;

Резные детали оптимальны для здания в русском стиле

Фигуры из дерева подходят для любой крыши

Флюгер не только украшает кровлю, но и является функциональным

Виды стропильных систем

Стропильные системы бывают с висящими или наслонными стропильными ногами. Висящие опираются только на наружные стены здания (на мауэрлат или верхний венец). Для того чтобы увеличить надежность системы, чтобы не развалить стены, их соединяют затяжками (называют еще перемычкой или ригелем). Этот тип стропильной системы подходит для зданий небольшой ширины (меньше 10 м) и в тех случаях, когда нет несущей стены, идущей посередине.

Два вида стропильных систем — с висящими и наслонными стропилами

Второй тип системы — с наслонными стропилами. Они опираются на коньковый брус и мауэрлат, но нагрузка с кровли распределяется еще и на среднюю несущую стену, через вертикальные бруски — прогоны, которые устанавливаются с тем же шагом, что и стропила и опираются на нижнюю затяжку.

Установка стропил двухскатной крыши своими руками

Для большей части бань систему делают с висящими стропильными ногами — размеры позволяют это сделать. В этом случае меньше расход пиломатериалов и меньше времени требуется на ее обустройство. Большую часть работ при этом можно перенести на землю.

Делают один треугольник из стропил по всем правилам и размерам. Примеряют его, а потом изготавливают нужное количество его точных копий. Готовые стропила с затяжками и ригелями, скрепленные и вымеренные, поднимают на крышу. Там выставляются строго вертикально в обозначенных местах и закрепляются к мауэрлату и коньку.

Пример того, как можно сделать двускатную кровлю с висящими стропилами сморите в видео.

При длине ската крыши более 4,5 метров для повышения надежности системы устанавливают вертикальные стойки, которые одним концом подпирают стропильную ногу, а вторым упираются в балку перекрытия. Это делают вне зависимости от типа установки стропил: и на висящих, и на наслонных. Устанавливают еще и уклоны, которые делают конструкцию еще более жесткой.

Вариант стропильной системы для двускатной крыши со стойками

В любом случае стропила нужно будет крепить к коньковому брусу, а также к мауэрлату. На рисунке ниже представлены варианты крепления к коньку.

Как можно прикрепить стропильные ноги к коньку

Необходимо будет также прикрепить стропила к мауэрлату. Как это можно сделать — смотрите на фото ниже.

Способы крепления стропильных ног к мауэрлату

Процесс монтажа

По окончании работ с укрытием крыши профлистом, можно приступать к установке конька. Стоит упомянуть, что края листов металла не должны соприкасаться друг с другом, а должны выдерживать расстояние в 5-10 см от верхней точки кровельной конструкции.

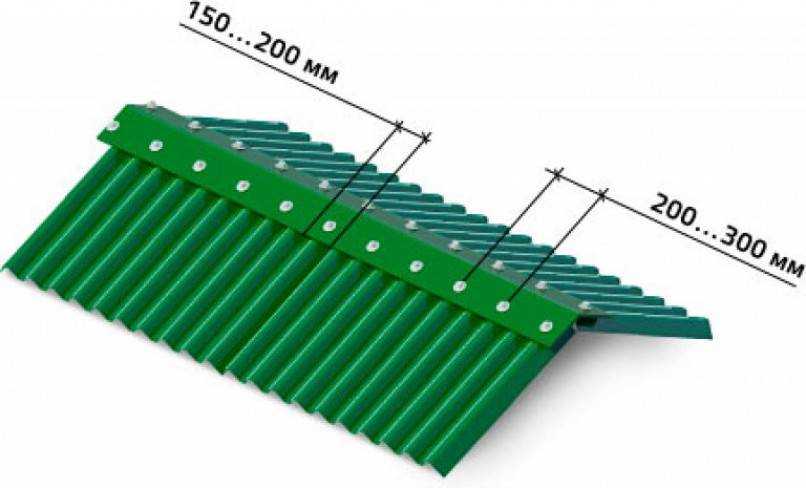

Схема крепления конька к профнастилу

Чтобы конек можно было хорошо прикрепить, на верхних краях скатов заранее устанавливаются дополнительные бруски обрешетки, именно в них и будут загонятся кровельные саморезы. Но эти нюансы должны быть учтены еще до монтажа конька. Начинать монтажные работы нужно не той стороны, с которой обычно дуют сильные ветры, а с противоположной и двигаться так сказать, навстречу ветру

Процесс установки конька:

• Монтаж уплотнителя. Его можно приклеить как к обратной стороне конька, так и к самой крыше. В любом варианте, уплотнитель должен располагаться на расстоянии 3 см от внешнего края планки.
• Укладка конька. Элементы накладываются друг на друга внахлест на 15-20 см.
• После выравнивания конька он окончательно закрепляется кровельными саморезами. Они загоняются сквозь металл в обрешетку. Саморезы стоит крепить с шагом 30-40 см друг от друга и на расстоянии в несколько сантиметров от краев планки. Для удобства монтажа можно сначала закрепить конек с двух краев и уже потом вкрутить все оставшиеся саморезы. Для этого стоит использовать шуруповерт.

Кровельные покрытия

Выбор кровельного материала – важная составляющая проектирования крыши, к нему надо подходить со всей возможной ответственностью.

Современная промышленность предлагает ряд материалов с самыми разными характеристиками. Они заметно разнятся между собой, чтобы не ошибиться при выборе, надо учитывать следующие критерии:

• масса готового перекрытия;
• надежность материала;
• долговечность готовой кровли;
• эстетика и соответствие стилю соседних построек.

Еще одна характеристика, на которую нельзя не обратить внимания, – цена. Каждому хочется сэкономить, но в случае кровли лучше переплатить за изделие именитого производителя, чем уже через год снова браться за инструмент.

Ассортимент кровельных материалов широк. Для каждого проекта можно выбрать оптимальный вариант, полностью соответствующий пожеланиям владельца:

• шифер. Используется не один десяток лет и до сих пор востребован. Имеет достаточную прочность, защищает от осадков, выдерживает большую массу снега. Это плюсы, но есть и минусы. Шифер сам по себе тяжелый, он требует надежной стропильной системы, также нельзя не отметить устаревший вид созданной с его помощью кровли;
• металлопрофиль. Хорошая замена шиферу, имеет меньший вес при сопоставимых показателях надежности. В продаже большой выбор фактур и расцветок, единственный минус – плохая звукоизоляция.
• керамическая черепица. Позволяет сделать оригинальную крышу для стильного дома. Материал долговечный, но имеет высокую цену, монтаж требует опыта, а стропильная система должна выдерживать внушительную массу;
• металлочерепица. Оцинкованный металлический лист с защитным покрытием. Материал универсален, просто укладывается, в продаже множество расцветок, имеет большой срок службы;
• ондулин. Листовой материал, пропитанный битумными составами с полимерными добавками. Листы укладывают внахлест, в качестве основы может использоваться сплошная обрешетка из фанеры, допускается укладка поверх старой кровли.

Еще одним материалом, который нельзя не упомянуть, рассматривая кровлю деревянного дома, является собственно дерево. Внутреннее устройство деревянных кровель полностью аналогично кровле других типов, но особенности материала позволяют создать по-настоящему уникальный дом.

Для изготовления деревянной кровли используют тес, щепу, дранку или лемех (дощечки одинаковой формы с фигурным нижним срезом).

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица – угол наклона крыши в зависимости от кровельного материалаТаблица – угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

1. сначала на верхнюю обвязку торцевой стены наносится осевая линия;
2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

Формулы для расчета вальмовой крыши

Высота конька		Чертеж для расчета высоты конька вальмовой крыши
Длина конькового бруса	Длина дома минус его ширина	Чертеж для расчета длины конькового бруса вальмовой крыши
Длина центральных стропил (трапеции)	Формула для расчета длины центральных стропил	Теорема Пифагора
Длина рядовых стропил	Рассчитывается аналогично длине центральных стропил
Удлинение стропила для формирования каркасного свеса		Чертеж для расчета насколько необходимо удлинить стропила для свеса
Угол наклона рядовых стропил	Формула для расчета угла наклона рядовых стропил	Чертеж для расчета угла наклона рядовых (промежуточных) стропил
Длина диагональных вальмовых стропил	Формула для расчета длины диагональных стропил	Схема для расчета длины диагональных стропил вальмовой крыши
Нарожники (короткие стропила)	Первое короткое стропило	Чертеж для расчета 1-го короткого стропила вальмовой крыши
	Второе короткое стропило	Схема для расчета 2-го короткого стропила вальмовой крыши
Площадь вальмовой крыши	Формула для расчета площади вальмовой кровли	Чертеж для расчета площади вальмовой крыши

Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши – формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.
