Буросекущие сваи

Мокрый и сухой методы

Учитывая прочность грунта и уровень его влажности, строители могут выбрать мокрый или сухой метод сооружения. Последний не столь затратный, ведь для него нет необходимости подготавливать глинистый раствор. Однако к нему можно прибегать только в том случае, когда есть уверенность в прочности грунта и отсутствии подземных течений. Мокрая технология является идеальным решением для возведения крупных объектов в водонасыщенных неустойчивых грунтах. Если строительство сопровождается описанными условиями, то иногда возникает необходимость в дополнительном укреплении стен траншеи. В конечном счете получаются прочные и надежные помещения.

Технология создания буронабивных свай

Изготовить сваи можно садовым буром, но проще всего это сделать используя бур ТИСЭ или бензобур

Чтобы проведение расчетов и строительство дома на данных основаниях было верным, необходимо руководствоваться ГОСТ 12730.0-78; ГОСТ 12730.4-78; ГОСТ 12730.5-84, а также ТР 100-99. В данных нормативных документах указываются параметры готовых и приготовляемых свайных элементов. Поэтапно же технология выглядит так:

1. Строительная площадка предварительно размечается посредством колышков и натягивается жилка для отметки места расположения свай.

2. Отметить место бурения скважины, используя отвес, опускаемый с жилки на грунт. В точку вбить колышек.
3. Убрать жилки, чтобы получился участок с точными местами разметок под бурение шурфов.

Изготовить сваи можно садовым буром, но проще всего это сделать используя бур ТИСЭ или бензобур. Таблица расчетов диаметра свай по СНиП и ГОСТ такова:

Диаметр сваи (мм)	Площадь опоры (см2)	Несущая способность  (кг)	Объем бетона (м3)	Количество вертикальных прутков арматуры (шт)	Расход арматуры (м/п)
150	177	1062	0,0354	3	7
200	314	1884	0,0628	4	9
250	491	2946	0,0982	4	10
300	707	4242	0,1414	6	14
400	1256	7536	0,2512	8	18

В целом же данные СНиП применяются для расчетов только исходя из того, какая несущая способность буронабивной сваи требуется в каждом индивидуальном случае. Глубина погружения сваи должна быть ниже точки промерзания грунта минимум на 30 см. Поэтому необходимо для начала осуществить бурение скважин, а только потом заливать их бетоном, однако на практике и при изготовлении основы своими руками, данный вариант неприемлем: готовые шурфы могут осыпаться, пока идет бурение остальных шурфов.

Есть и менее трудоемкий способ, если взять штыковую лопату с краем ширины 10 см, удлинить ручку так, чтобы она доставала до дна шахты. Таким образом получается неплохой инструмент для обрезания грунта со стенок скважины до получения необходимого диаметра.

Для увеличения несущей способности фундамента необходима арматура. Армирование буронабивных свай используется для обустройства фундамента в грунтах, где есть риск нестабильности, подвижек – такие армокаркасы повышают стойкость свай на разрыв. А вот сделать армирование несложно: взять нужное количество арматурных прутов диаметра 10-12 мм, зафиксировать прутки в каркас посредством вязальной проволоки или сварки.

Осталось лишь погрузить на дно скважины обсадную трубу, залить смесь на треть, затем поднять трубу, уплотнить бетон, снова залить смесь на треть, не забывая армирование, утрамбовать, залить слой бетона и выполнить оголовок. Стоит помнить, что каркасы буронабивных свай из прутков погружаются с таким расчетом, чтобы наружу выходили прутья для связки с ростверком.

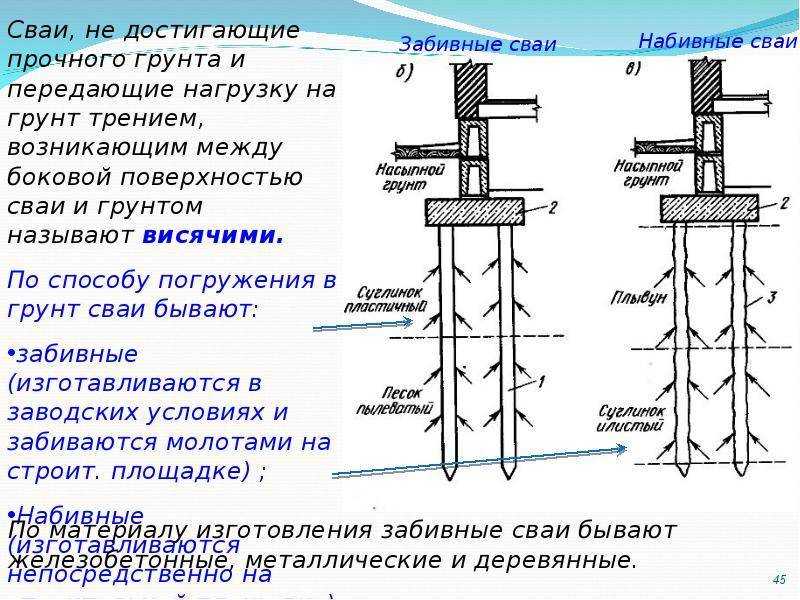

Забивные железобетонные сваи

Стандартные забивные железобетонные сваи изготавливаются на заводах и поставляются на объекты строительства в готовом виде. Они нормируются по конструкции, сечению, длине, армированию, марке применяемого бетона.

Классифицируются по способу армирования:

• сваи с ненапрягаемой продольной арматурой с поперечным армированием,
• с предварительно напряженной продольной арматурой, с поперечным армированием и без него.

По геометрии пяты:

• заострённые (с остриём),
• тупые (без острия).

Отдельные секции составных свай соединяются с помощью специального сочленения «стакан» и фиксируются болтовым соединением или сваркой непосредственно после забивки первой нижней секции, после чего происходит добивка уже на полную длину.

Условная разновидность бурозабивные сваи — это цельные или составные, полые или сплошные, квадратного или круглого сечения сваи, погружаемые в предварительно пробуренные лидерные скважины.

Забивные сваи выпускаются в соответствии с ГОСТ 19804-2012 «Сваи железобетонные заводского изготовления» и подразделяются на следующие основные типы:

С — квадратного сплошного сечения, цельные и составные, с поперечным армированием (серия 1.011.1-10);

СП — квадратного сечения с круглой полостью, без острия, цельные, из-за уменьшенного расхода бетона при изготовлении более доступные по стоимости, толщина стенок от 40 до 65 мм в зависимости от марки применяемого бетона (не менее М200), армирование напрягаемое или ненапрягаемое (ГОСТ 19804.3);

СК — полые круглого сечения диаметром 400-800 мм, без острия, цельные и составные, с ненапрягаемой арматурой (серия 3.501.1);

СО — сваи-оболочки диаметром 1000-3000 мм, цельные и составные, с ненапрягаемой арматурой (серия 3.501.1);

1СД — сваи-колонны квадратного сплошного сечения, без острия, двухконсольные, расположенные по крайним осям здания (ГОСТ 19804.7-83);

2СД — то же, расположенные по средним осям здания;

СЦ — квадратного сплошного сечения, цельные, без поперечного армирования ствола, с напрягаемой арматурой в центре сваи (ГОСТ 19804.4).

Номенклатура забивных железобетонных свай продиктована разнообразием областей применения в зависимости от конструкций надфундаментной части сооружений и грунтовых условий стройплощадки. Готовые забивные железобетонные сваи обладают рядом существенных преимуществ по сравнению с другими видами: дешевизна, низкая себестоимость погружения, простое и недорогое в эксплуатации оборудование, и низкие требования к квалификации персонала. Львиная доля свайных фундаментов выполняется как раз с их использованием.

Исходя из принципа минимизации издержек предпочтение отдаётся тем видам свай, которые при соблюдении всех расчётных параметров, соответствуют требованиям бюджета строительства. Местные условия строительной площадки могут также оказывать влияние на выбор опор для устройства фундамента. Свайный фундамент завершается ростверком или фундаментной плитой.

Забивка свай

Классическая схема предусматривает забивку вертикально установленной сваи путём нанесения ударов молотом по её оголовку до проектного отказа или достижения проектной глубины. Машина для забивки свай (копровая установка, сваебой) представляет собой молот, на базовой машине. В качестве базовой машины выступают кран на гусеничном ходу, бульдозер или автомобиль повышенной проходимости.

Самый распространённый, простой в эксплуатации и относительно недорогой молот — это копровый дизель-молот, размещаемый на мачте базовой машины в качестве навесного оборудования. Сила удара у него не регулируется в процессе работы. А вот гидравлический молот обладает более гибкими характеристиками, способен тонко регулировать силу удара в процессе работы.

Для условий плотной городской застройки критичным становиться требование соблюдения безопасности свайных работ для оснований близлежащих зданий, а также уровня шума. Для забивных свай соблюдения этого требования добиваются применением альтернативных забивке безударных методов погружения свай: вибропогружения и вдавливания. По стоимости вибропогружение дороже примерно в 2 раза, а вдавливание — в 2,5 раза.

Для погружения методом вдавливания применяются более дешёвые сваи без усиленного армирования, так как нет необходимости защищать оголовок колонны от ударов молотом сваебоя. Кроме того, издержки снижены за счёт уменьшения точек погружения, вследствие значительного снижения отбраковки свайных элементов.

Технология устройства буронабивных свай с обсадной трубой

Процесс монтажа буронабивных свай начинается с перебазировки на объект спецтехники. Для обустройства опор привлекается три типа установок:

• Буровая машина;
• Стреловой кран;
• Автобетоносмеситель.

После разметки свайного поля (точек бурения под сваи), буровая машина размещается на месте разработки скважины. Буровая оснастка приводится в рабочее состояние и выполняется проходка полости на глубину, идентичную длине первой секции обсадки. Далее шнек извлекается из скважины, установка фиксирует в несущем узле трубу и размещает ее в полости. Аналогичным образом устанавливается вторая секция обсадки, стыковка секций выполняется посредством резьбового соединения, после чего скважина углубляется до тех пор, пока верхний контур обсадной трубы не сравняется с уровнем грунта и процесс повторяется повторно.

Рис: Бурение с применением обсадной трубы

Важно: в процессе бурения шнековая колонна вращается внутри обсадной трубы. Сама обсадка углубляется за счет выемки грунта из под ее стенок, под воздействием собственного веса и прикладного воздействия вибрационного блока, оказывающего на трубу возвратно-поступательные нагрузки

После проходки полости на требуемую глубину шнековая колонна изымается из скважины и посредством стрелового крана в полость загружается арматурный каркас. По завершению установки каркаса в устье скважины устанавливается бетонолитная труба, через которую выемка заполняется бетоном. В процессе нагнетания смеси выполняется последовательный демонтаж обсадки скважины.

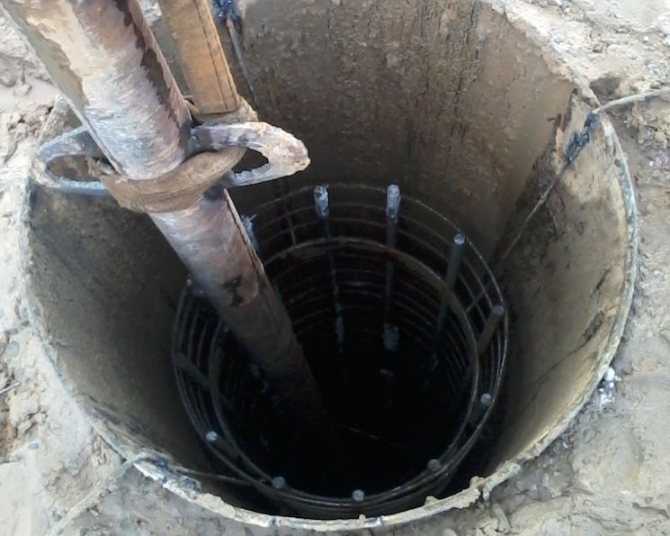

Рис: Установка арматурного каркаса в скважину

Для повышения прочностных характеристик буронабивной сваи производится уплотнение смеси посредством глубинных электровибраторов, которые удаляют из бетона образовавшиеся в нем полости воздуха. К последующей эксплуатации (обвязке ростверком) опора пригодна спустя 25-30 дней после заливки (данное время необходимо для набора бетоном проектной прочности).

Рис: Заполнение скважины под буронабивную сваю бетоном

«Стена в грунте»: технология

В основе метода лежит технология устройства фундамента, основанная на разрабатывании траншеи. Узкие (0,6-1,2 м) и глубокие (до 20 м и более) выемки разрабатывают под защитой глинистого раствора, который благодаря достаточно высокой плотности защищает срез от обрушения внутрь.

Технологическая карта работ разрабатывается с учётом результатов инженерно-геологических изысканий. Ограничения для применения технологии связаны с наличием определённыз грунтовых условий: группы строительных грунтов выше третей, морёных и песчанных пород с включением валунов более 300 мм в диаметре; карсты, крупнообломочные грунты с пустотами, плывунные грунты, подвижные илы, грунтовые водоносные горизонты с избыточной фильтрацией, превышающей гидростатическое давление защитного глинистого раствора.

Схематично технология состоит из последовательности этапов:

1. обустройство форшахты;
2. разработка траншеи;
3. опускание арматурных каркасов;
4. заливка бетоном.

Подготовительный этап: вынос всех наземных и подземных коммуникаций за территорию разработки; спланирована плащадка и устроена железо-бетонными плитами; ограждена территория; установлено и подготовлено к работе приготовительно-очистное оборудование для глинистого раствора.

Предварительный этап: поверхностная выемка почвы и выполнение форшахты — жёсткой железобетонной конструкции, ограничивающей просвет зоны выработки и соответствующей по ширине размерам будущей стены. Форшахта защищает от разрушения и опадания верхних слоёв почвы под собственным весом и под весом грейферного оборудования. Выполняется разбивка траншеи на захватки.

Выемка породы происходит под защитой глинистого раствора грейфером или гидрофрезой. Грунт изымается на поверхность, убирается из зоны производства, перемещается за территорию строительной площадки.

Разработка и бетонирование стены в грунте по технологии и на оборудовании Bauer

Защита выработки тиксотропным гидрораствором позволяет исключить применение свайных или шпунтовых ограждений, по организации искусственного водопонижения. Снижаются объёмы земляных работ, а значит и трудоёмкость. Сокращаются сроки строительства.

Для разработки задействуют специализированное буровое оборудование, в жёстких грунтах — гидрофрезы, a в мягких — грейферы (двух-челюстные узкие широкозахватные, закреплённые на жёсткой штанге), интегрированные в серийно выпускаемых установках в качестве основного или подвесного оборудования или устанавливаемые на гусеничные экскаваторы.

Траншеи отрывают поэтапно через одну отдельными участками — захватками, по ширине захвата грейфера. И подают в них бентонитовый раствор. В соответствии с технологией та часть раствора, что смешалась с грунтом благодаря постоянной циркуляции попадает в шламоотделитель, очищается от породы и поступает обратно в проходку.

Затем отрытый участок защищается по краям извлекаемыми или оставляемыми ограничителями (в виде железных балок, шпунтин или труб) по всей высоте. В него опускают заранее изготовленный арматурный каркас.

Перед бетонированием забой очищают от осадка, частичек грунта, шлама, смешавшихся с защитной суспензией. Для этого она вся удаляется и закачивается новая, очищенная. Бетонируют методом вертикально перемещающейся трубы. Применяются виброустановки и ковши-бункеры либо бетононасосы с бетоноукладчиком, оснащённым рукавом на телескопической стреле. Бетонолитная труба с приёмной воронкой помещается в траншею, не доходя до дна 0,3 м. Вытесняемый в процессе бетонирования защитный раствор откачивается насосом в накопительную ёмкость.

После того, как бетон наберёт прочность, начинаются землянные работы внутри периметра. Послойно ведётся разработка котлована. При необходимости, согласно расчётов горизонтальной нагрузки на ограждение, проводится укрепление стен грунтовыми анкерами. Особенность конструкции которых позволяет оставлять свободным пространство выемки для проведения строительных работ.

Наша техника

Мы используем следующие установки с подвесным грейферным ковшом:

• Гидравлический грейфер BAUER GB-34: глубина траншеи до 60 м, ширина 0,3-1,2 м (встроенный инклинометр, комплект ковшей, рукавный и центрифужный насос, смеситель, силос, прибор для измерения суспензии, бетонолитные трубы)
• MAIT HR130
• CASAGRANDE C-40

Наше оборудование позволяют создавать «стены» шириной 600, 800, 1000 и 1200 мм. Доставка оборудования своим транспортом, быстрое разворачивание из транспортного в рабочее положение.

Мы применяем буроинъекционные грунтовые анкеры вместо монтажа распорной системы, благодаря чему возможности метода значительно расширяются.

Глава VI. БУРОНАБИВНЫЕ СВАИ. СТЕНЫ В ГРУНТЕ

§ VI.1. ТЕХНОЛОГИЯ УСТРОЙСТВА БУРОНАБИВНЫХ СВАЙ

VI.1.1. Общие сведения

В СССР фундаменты на буронабивных сваях применялись до недавнего времени в основном в мостостроении и портовом строительстве, однако в последние годы они получают все более широкое распространение в промышленном и гражданском строительстве.

В соответствии с технологией изготовления выделяются три основные группы (типа) буронабивных свай:

• – устраиваемых в сухих и маловлажных связных грунтах, не требующих специальных мероприятий по креплению стенок скважин;
• – изготовляемых в несвязных, слабых и обводненных грунтах, стенки скважин которых удерживаются от обрушения избыточным давлением воды или глинистым раствором;
• – сооружаемых в аналогичных грунтовых условиях с креплением стенок при помощи обсадных труб (неизвлекаемых или инвентарных).

VI.1.2. Технология изготовления буронабивных свай в связных сухих и маловлажных грунтах

В сухих и маловлажных грунтах, например лессовых, буронабивные сваи устраиваются при помощи буровых агрегатов, снабженных рабочими органами, действующими по принципу вращательного бурения (шнековая колонна или ковшевой бур), разбуривающими в грунте скважину необходимого диаметра и глубины в зависимости от требований проекта и применяемого оборудования. Устье скважины обсаживается для предотвращения обрушения грунта металлическим патрубком. Бурение производится с периодической выдачей грунта на поверхность в отвал, с последующей погрузкой его в автотранспорт.

После достижения забоя скважины проектной отметки в необходимых случаях в нижней части или по длине скважины устраиваются уширения разбуриванием полости при помощи специального приспособления — уширителя. По окончании бурения скважина освидетельствуется, и после ее приемки в необходимых случаях в нее устанавливается арматурный каркас и производится бетонирование.

По окончании бетонирования скважины голова сваи формуется в специальном инвентарном кондукторе.

Наиболее часто по этой технологии изготовляются буронабивные сваи диаметром 400, 500, 600, 1000 и 1200 мм и длиной до 30 м. Буронабивные сваи этого типа нашли широкое применение в промышленном и гражданском строительстве .

Егоров А.И., Рогачевскии Л.И. Применение буровых свай большого диаметра в промышленном и гражданском строительстве. Основания и фундаменты. V сборник КИСИ

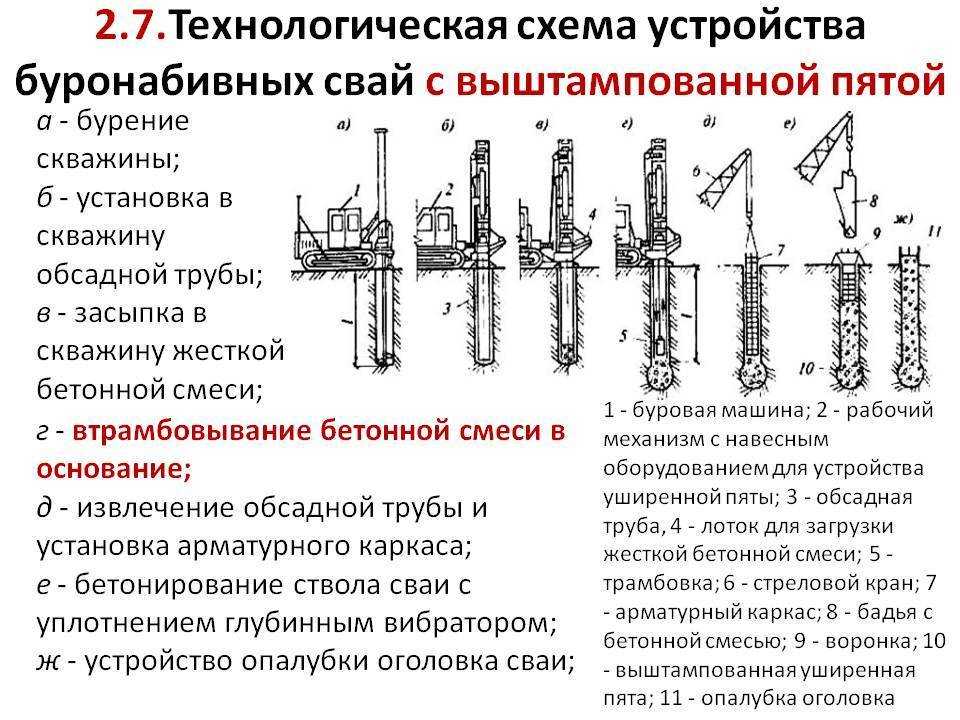

Схема изготовления буронабивных свай по описанной технологии приведена на рис. VI-1.

Рис. VI-1. Технологическая схема устройства буронабивных свай без применения обсадных трубVI.1.3. Технология изготовления буронабивных свай с креплением стенок скважин от обрушения избыточным давлением воды или глинистым раствором

Указанная технология изготовления буронабивных свай используется при устройстве их в неустойчивых обводненных грунтах.

Бурение скважины осуществляется вращательным способом, однако в случае необходимости проходки скальных включений и прослоек могут быть применены сменные рабочие органы ударного типа (грейферы, долота). Стенки скважины в этом случае удерживаются от обрушения глинистым раствором или избыточным давлением столба воды в скважине. Массовое устройство буронабивных свай связано с необходимостью готовить и транспортировать большие объемы глинистого раствора, а затем либо восстанавливать, либо удалять со строительной площадки использованный раствор. Это создает определенные затруднения в проведении работ в зимних условиях, кроме того, при устройстве буронабивных свай с применением глинистого раствора затруднен контроль качества бурения скважин.

Принцип крепления стенок скважин избыточным давлением столба воды, залитой в скважину выше уровня грунтовых вод, состоит в том, что избыточный напор создает гидродинамический поток воды из скважины в окружающий грунт. При этом возникают силы, препятствующие обрушению и оплыванию стенок скважины. Необходимым условием производства работ этим методом является превышение уровнем воды в скважине уровня грунтовых вод. Величина превышения должна быть, как правило, не менее 3 м.

Описанный метод крепления стенок скважин от обрушения наиболее прост, однако является менее надежным, сложен в зимних условиях, требует безукоризненной организации работ.

По окончании бурения скважин и зачистки забоя в нее устанавливается арматурный каркас и скважина бетонируется. Бетонирование осуществляется методом вертикально перемещающейся трубы (ВПТ). При бетонировании под водой применяют бетонолитные трубы с герметичными быстроразъемными стыками.

Бетонирование и формование головы свай производится так же, как и бетонирование свай в сухих грунтах.

Пошаговая технология

Установка буросекущих свай относится к разряду сложных технологических процессов, требующих предварительных расчетов и точной последовательности этапов работ. Выполнение полного комплекса технических условий гарантирует высокую результативность применяемой технологии.

В основе технологии БСС лежит принцип заполнения пробуренных скважин бетонной смесью. Для обеспечения прочности каждую вторую опору усиливают пространственным каркасом из стальных арматурных стержней. Размер поперечного сечения свайной конструкции составляет от 0,4 до 1,5 метров. Чаще всего применяют опоры сечением от 0.6 до 0,75 метра. Буросекущие конструкции устанавливаются на расстоянии, равном 90% диаметра, например, сваи диаметром 0,6 метра монтируют с шагом 0,6м х 0,9 = 0,54 метра.

Такой небольшой сдвиг при диаметре 60 см приводит к частичному перекрытию тела свай каждым последующим свайным элементом, это обеспечивает их сцепление между собой.

Размеры поперечного сечения, высота и глубина опирания буросекущей сваи зависят от особенностей проектного решения.

Подробный расчет свайных опор содержится в СНиП 2.02.03-85 «Свайные фундаменты».

Последовательность выполнения работ:

1. Подготовительные работы. На участке под застройку проводятся инженерно-геологические изыскания с составлением отчета о типе, категории грунтов, уровня залегания грунтовых вод, степени их агрессивности. На основании полученных данных разрабатывается проект, в котором определяются расчетные характеристики буросекущих свай.
2. Разметочные работы. Особенность устройства стены в грунте заключается в том, что армирующие каркасы буросекущих свай размещают не в каждой скважине, а через одну опору. Чтобы понять тонкость такой установки, рекомендуется пронумеровать все сваи по порядку. Разметку мест бурения скважины проводят по прямой линии, на которой будут устанавливаться опоры на расчетном расстоянии.
3. Процесс бурения начинается с погружения в грунт обсадной трубы. Вращательный шнек и обсадная труба, вращаясь в разные стороны, погружаются в грунтовый массив. Продвижение обсадной трубы производится с небольшим опережением, чтобы исключить попадания подземных вод в трубную полость.
4. Последовательность бурения скважин. В начале производится бурение скважин для свай №1,3,5. После того, как первая и третья скважины пробурены, начинаются бурильные работы второй скважины, расположенной на второй линии между первым и третьим номером опор.
5. Для формирования буросекущих свай четного порядка, по всей внутренней поверхности скважин устанавливаются пространственные арматурные каркасы, выполненные из стальной арматуры. Расчет диаметра арматурных стержней, их количество и шаг установки производится на стадии проектирования.
6. Бетонирование. Заполнение скважины бетоном производится поэтапно: вначале бетонируются скважины № 1 и № 3, а затем свая с арматурой № 2.

Аналогичную последовательность работ производят циклично на первой и второй линии свайных конструкций.

Технологическая последовательность устройства буросекущих свай.

Арматурные каркасы устанавливаются только в четные свайные опоры, так как у нечетных с каждой стороны отсекается 10 % от объема сваи.

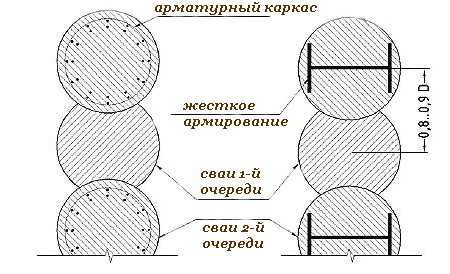

Последовательность формирования буросекущих опор.

Особенности заполнение бетоном подготовленных скважин:

Обсадная труба, установленная в ствол скважины, постепенно заполняется пластичной бетонной смесью

Важно до окончательного схватывания бетонной массы вытащить из скважины конструкцию обсадной трубы. Нижняя часть – башмак, остается в скважине под массивом загруженной смеси.
Монтаж арматурного каркаса производится до заполнения полости сваи бетоном

Однако бывают случаи, когда арматуру загружают после закачки смеси. В этом случае для погружения каркаса применяют специальный вибрационный механизм.

По окончания формирования бетонной стены из буросекущих свай, по верхнему периметру выполняется горизонтальный бетонный ростверк. Этот пояс служит дополнительным усиливающим элементом, выравнивающим поверхность стены.

Устройство горизонтального бетонного пояса по верхнему периметру буросекущих свай.

На разных этапах бетонирования стволов буросекущих свай применяются марки бетона:

1. Для заполнения скважин первой линии – М 300.
2. Армированные скважины второй очереди – М 400.
3. Железобетонный ростверк – М 250.

Рекомендации специалистов

Создание буронабивного фундамента возможно своими руками без специальных навыков и опыта. Но всё же эта процедура включает немало нюансов, которые знают лишь «бывалые» строители. Рекомендуется запомнить несколько моментов, чтобы избежать ошибок:

• С начала требуется внимательно изучить грунт и требования СНиП 2.02.03-85, 3.02.01-87, 2.03.01-84. Для этого в заранее нужно заказать и сделать геологоразведку участка с учётом полученных сведений при выборе диаметра свай и длины их монтажа.
• В частном строительстве изготовление свай диаметр которых превышает 200 мм потребует привлечение спецтехники. Это повышает стоимость работ.
• При заливании обсадной трубы арматурные стержни частично должны выступать на высоту планируемого ростверка, чтобы придать ему дополнительную прочность.
• Заливать ростверк допустимо после того, как раствор в буронабивных сваях схватится полностью.
• Минимальное расстояние от нижней части ростверка до поверхности – 150 мм, чтобы он не деформировался вследствие вспучивания.

Буронабивные опоры – популярный метод обустройства основания многоэтажных сооружений. С их помощью получается прочное и экономичное основание для малоэтажного частного дома, лёгкой постройки либо промышленной застройки.

Технология буросекущих свай

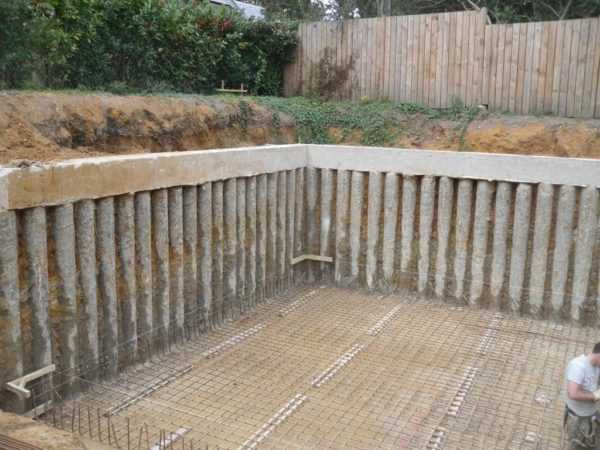

Буросекущие сваи в земляном разрезе смотрятся сплошной стеной. Параметры их расположения и глубины залегания должны быть тщательно рассчитаны в проекте.

Рис. 3: Буросекущие сваи (вид фундамента)

Процесс создания буросекущих свай:

• Разведка. Проведение геологических исследований для составления карты с указанием направления и глубинного залегания подземных вод. Взятие образцов водных капель для химического анализа на степень агрессивности к бетонной смеси.
• Скважины. Согласно проектным данным на контрольных точках происходит бурение вертикальных тоннелей с использованием обсадных труб. Их глубина и общая площадь расположения будет зависеть от конструкции здания и уровня прохождения подземных вод.
• Проверка скважин. Далее выполняется проверка нижней части трубы на герметичность. Если грунтовые воды отсутствуют, рабочие переходят к следующему этапу.
• Закачка бетоном. Герметичную обсадную трубу заполняют бетонным раствором.
• Извлечение. Не дожидаясь, пока бетонная смесь застынет, трубу выкручивают из скважины. Нижний башмачный наконечник под давлением большой массы бетона отрывается и остается внутри. А бетонный раствор заполняет все полое пространство скважины.
• Выстаивание. Все скважины, залитые бетоном, но не армированные должны хорошо застыть. Итогом получаются бетонные сваи.
• Установка каркаса. При помощи виброустановок производится погружение объемного каркаса в заполненную скважину. Также каркас может быть установлен в обсадную трубу до непосредственной заливки бетоном. Бурение для установки армированной сваи производится посредством затрагивания соседних свай.
• Перестановка. Перебазирование строительных единиц техники на следующую контрольную точку.

По завершению монтажных работ устройства буросекущих свай, их по верхнему уровню связывают железобетонным поясом. Он придает дополнительную прочность и общую законченность внешнего вида фундамента.

Рис. 4: Схема фундамента из буросекущих свай

Расчет основных характеристик

Расчет буронабивных свай по основным характеристикам производится заранее

Расчет буронабивных свай по основным характеристикам производится заранее, для чего принимаются следующие факторы:

1. Несущая способность. Зависит от размера столба. Если это элемент в 300 мм, то она выдержит нагрузку в 1,7 тонны, конструкция диаметра в 450 мм выдержит уже от 4,3 тонны.
2. Оптимальное расстояние. Высчитывается исходя из общей массы строения и расчетной несущей способности, которую выдержит изготавливаемая буронабивная свая.
3. Материал изготовления. Выбор марки бетона – основной показатель прочности. Регламентом СНиП рекомендуется применять в производство буронабивных свай марки бетона от М200 и выше.

1. Несущая способность сваи определяется по данным, таблица которых приведена выше. Максимальный шаг свай составляет 2 метра, минимальный равен формуле диаметр скважины Х3.

Чтобы понять, как именно делать основания, смотрите чертеж, приведенный ниже. Следует помнить, что важным фактором является площадь поперечного сечения и форма свайного элемента. В частности, это может быть цилиндрическая конструкция с уширением пяты, а также могут быть созданы специальные уширения, способствующие приданию дополнительной прочности.

Расчет длины даст примерная таблица:

Тип монтажа	Длина (м)	Минимальный диаметр (мм)	Максимальный диаметр (мм)
Без укрепления стенки	2-6	300	1000
С применением шнека	2-8	500	1000
С применением обсадной трубы	4-10	800	1200
