Устройство свайного фундамента

По способу устройства (способы погружения)

забивные — самый отработанный с точки зрения технологии и наиболее широко распространенный в России; сюда же можно отнести забивку свай с использованием метода лидерного бурения. Эти сваи погружаются в грунт с использованием специального оборудования – пневматических молотов. Сначала проводятся расчеты по глубине погружения стержня, силе удара и времени работы. После этого она устанавливается перпендикулярно поверхности грунта и погружается в землю посредством ударов по ней.
Буронабивные сваи изготовляемые на заводе или на самой площадке и погружаемые в грунт устанавливаются по схожему с набивными сваями принципу, однако разница в том, что скважина заполняется бетонным раствором одновременно с ее разработкой. После того, как выемка заполнена, туда помещается арматурный каркас. Главное преимущество этого типа свай – высокая скорость изготовления.
погружаемые методом ввинчивания отличаются типом наконечника (литые и сварные) и некоторыми конструктивными особенностями для применения на разных грунтах
буро-набивные (устраиваемые прямо в грунте в заранее пробуренной скважине) организуются при помощи бурения на нужном месте глубокой выемки, погружения в нее арматурного каркаса и последующего нагнетания бетона в получившуюся конструкцию. Чаще всего имеют цилиндрическую форму.
вибро погружаемые — использующие свойство грунта изменять свою структуру при вибрационном воздействии; устанавливается при помощи воздействия вибрации на почву и грунт. Под таким воздействием он изменяет свою структуру, и конструкция медленно погружается вниз. Требует специфического и недешевого оборудования
вдавливаемые — способ, разработан для погружения свай рядом с эксплуатируемыми строениями; при этом исключено вибрационное влияние на их фундаменты. Используются в местах, где вибрация почвы может нарушить целостность фундаментов других зданий. Технология установки этих стержней подразумевает их вдавливание в почву при помощи специального оборудования, при этом воздействие вибрации на землю нивелируется.
комбинированный способ

Забивные железобетонные сваи

Стандартные забивные железобетонные сваи изготавливаются на заводах и поставляются на объекты строительства в готовом виде. Они нормируются по конструкции, сечению, длине, армированию, марке применяемого бетона.

Классифицируются по способу армирования:

сваи с ненапрягаемой продольной арматурой с поперечным армированием,
с предварительно напряженной продольной арматурой, с поперечным армированием и без него.

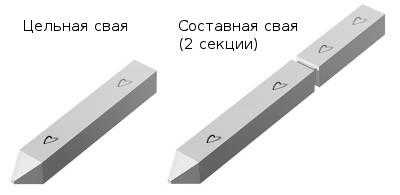

цельные,
составные (из отдельных секций)

По геометрии пяты:

заострённые (с остриём),
тупые (без острия).

Отдельные секции составных свай соединяются с помощью специального сочленения «стакан» и фиксируются болтовым соединением или сваркой непосредственно после забивки первой нижней секции, после чего происходит добивка уже на полную длину.

Условная разновидность бурозабивные сваи — это цельные или составные, полые или сплошные, квадратного или круглого сечения сваи, погружаемые в предварительно пробуренные лидерные скважины.

Забивные сваи выпускаются в соответствии с ГОСТ 19804-2012 «Сваи железобетонные заводского изготовления» и подразделяются на следующие основные типы:

С — квадратного сплошного сечения, цельные и составные, с поперечным армированием (серия 1.011.1-10);

СП — квадратного сечения с круглой полостью, без острия, цельные, из-за уменьшенного расхода бетона при изготовлении более доступные по стоимости, толщина стенок от 40 до 65 мм в зависимости от марки применяемого бетона (не менее М200), армирование напрягаемое или ненапрягаемое (ГОСТ 19804.3);

СК — полые круглого сечения диаметром 400-800 мм, без острия, цельные и составные, с ненапрягаемой арматурой (серия 3.501.1);

СО — сваи-оболочки диаметром 1000-3000 мм, цельные и составные, с ненапрягаемой арматурой (серия 3.501.1);

1СД — сваи-колонны квадратного сплошного сечения, без острия, двухконсольные, расположенные по крайним осям здания (ГОСТ 19804.7-83);

2СД — то же, расположенные по средним осям здания;

СЦ — квадратного сплошного сечения, цельные, без поперечного армирования ствола, с напрягаемой арматурой в центре сваи (ГОСТ 19804.4).

Номенклатура забивных железобетонных свай продиктована разнообразием областей применения в зависимости от конструкций надфундаментной части сооружений и грунтовых условий стройплощадки. Готовые забивные железобетонные сваи обладают рядом существенных преимуществ по сравнению с другими видами: дешевизна, низкая себестоимость погружения, простое и недорогое в эксплуатации оборудование, и низкие требования к квалификации персонала. Львиная доля свайных фундаментов выполняется как раз с их использованием.

Исходя из принципа минимизации издержек предпочтение отдаётся тем видам свай, которые при соблюдении всех расчётных параметров, соответствуют требованиям бюджета строительства. Местные условия строительной площадки могут также оказывать влияние на выбор опор для устройства фундамента. Свайный фундамент завершается ростверком или фундаментной плитой.

Забивка свай

Забивка ж/б свай копровой установкой с дизель-молотом

Классическая схема предусматривает забивку вертикально установленной сваи путём нанесения ударов молотом по её оголовку до проектного отказа или достижения проектной глубины. Машина для забивки свай (копровая установка, сваебой) представляет собой молот, на базовой машине. В качестве базовой машины выступают кран на гусеничном ходу, бульдозер или автомобиль повышенной проходимости.

Самый распространённый, простой в эксплуатации и относительно недорогой молот — это копровый дизель-молот, размещаемый на мачте базовой машины в качестве навесного оборудования. Сила удара у него не регулируется в процессе работы. А вот гидравлический молот обладает более гибкими характеристиками, способен тонко регулировать силу удара в процессе работы.

Копровая установка с гидравлическим молотом

Для условий плотной городской застройки критичным становиться требование соблюдения безопасности свайных работ для оснований близлежащих зданий, а также уровня шума. Для забивных свай соблюдения этого требования добиваются применением альтернативных забивке безударных методов погружения свай: вибропогружения и вдавливания. По стоимости вибропогружение дороже примерно в 2 раза, а вдавливание — в 2,5 раза.

Вдавливание свай в Москве в условиях зимы

Для погружения методом вдавливания применяются более дешёвые сваи без усиленного армирования, так как нет необходимости защищать оголовок колонны от ударов молотом сваебоя. Кроме того, издержки снижены за счёт уменьшения точек погружения, вследствие значительного снижения отбраковки свайных элементов.

Какие разновидности бывают по способу погружения?

Сваи – силовые элементы фундамента, воспринимающие давление от конструкции и передающие его на несущий пласт, который может находиться на значительной глубине (до 30 м). Как правило, выше несущего пласта расположены нестабильные, слабые и перенасыщенные влагой слои почвы.

Эта особенность позволяет возводить дома и другие сооружения не только на твердой почве, но также на заболоченных местах и на открытой воде. Сваи могут быть погружены строго в вертикальном положении или под проектным углом.

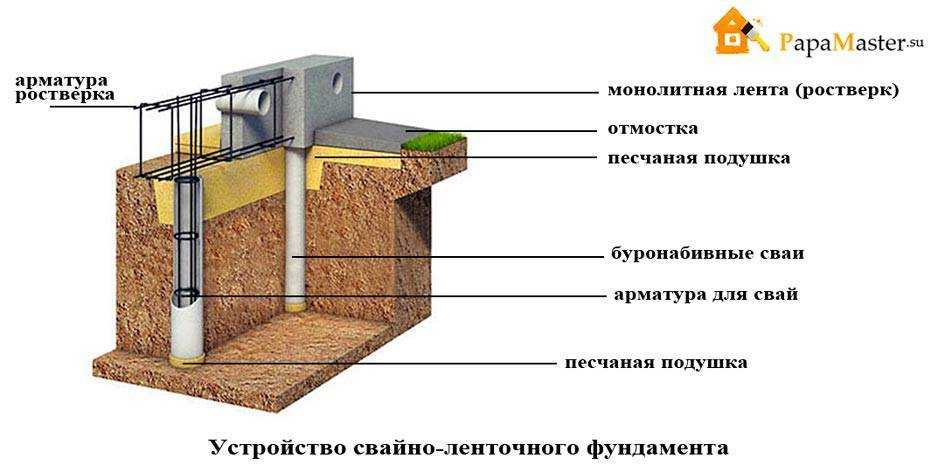

Свайным фундамент называют группу опор, объединенных между собой ростверком – специальной конструкцией, которая удерживает основание дома и отвечает за равномерное распределение веса по всем подземным силовым элементам.

Забивные

Забивные сваи представляют собой готовые столбы, изготовленные в заводских условиях. По материалу изготовления силовые элементы делятся на типы:

железобетонные;
металлические;
деревянные.

Для строительства тяжеловесных и многоэтажных зданий используют железобетонные столбы, легковесных домов в один или два этажа – металлические и деревянные.

В большинстве случаев забивные опоры имеют квадратное сечение со стороной от 150 до 500 мм.

Длина изделий редко превышает 25 м. Нижней конца столба заострен или имеет пирамидоидальную форму, благодаря чему легче преодолевает сопротивление грунта. Удары дизель-молота забивная опора воспринимает верхней торцевой частью, усиленной оголовком. Погружение в грунт ведут до тех пор, пока нижний конец не упрется в плотную породу до предела.

Преимущества изделий:

значительная грузоподъемность;
продолжительный срок службы;
отсутствие необходимости подготавливать скважины.

Минусы технологии: недостаточная надежность при строительстве на просадочных грунтах и неравномерная осадка в местах, где почва характеризуется различной плотностью.

Буроопускные

Согласно буроопускной технологии, силовые элементы погружаются в заранее подготовленные шурфы, при этом диаметр скважин должен превышать размер сечения опор на 5–10 см. После погружения пространство между грунтом и землей заполняют связующим раствором, который после застывания увеличивает прочность конструкции.

Метод применяют при строительстве на твердомерзлой и пластично-мерзлой почве. Фундаментные работы ведутся при температуре окружающей среды не ниже 0,5оС.

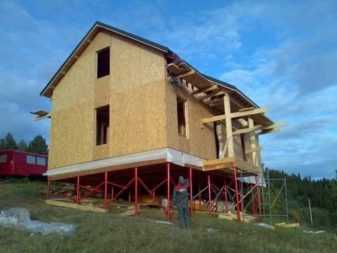

Свайно-винтовые

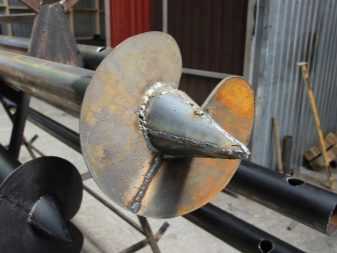

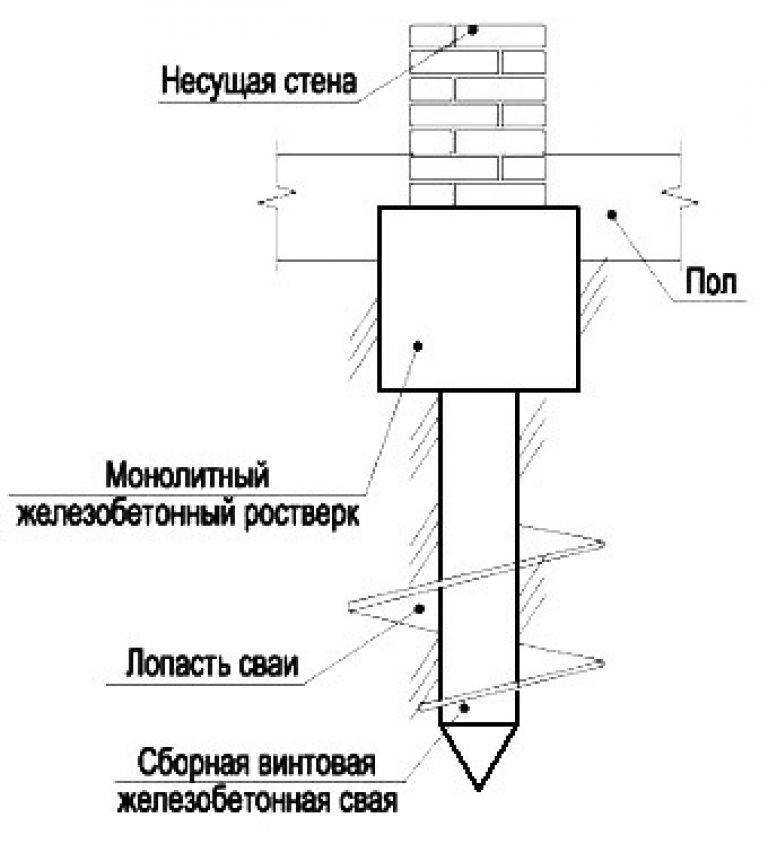

Отличительной особенностью таких свай является оснащение конструкции винтовыми лопастями, благодаря чему изделия вкручивают в грунт, а не забивают.

Лопасти в процессе погружения дополнительно уплотняют почву, повышая несущую способность основания.

По материалу изготовления винтовые сваи делятся на железобетонные и стальные конструкции. Первый тип опор отличается повышенной несущей способностью, поэтому применяется при строительстве кирпичных и других тяжеловесных сооружений.

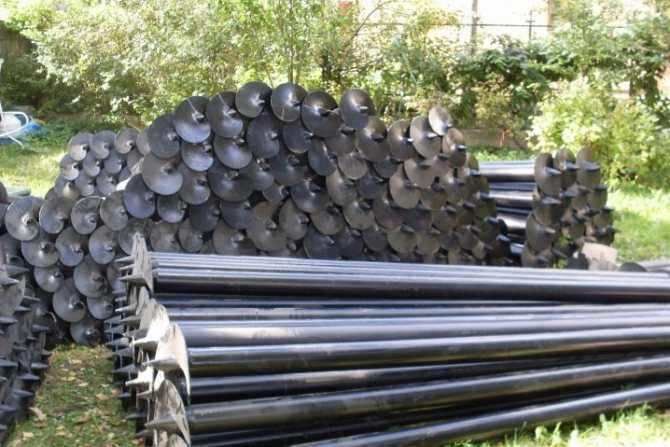

Металлические винтовые сваи изготавливают из стальных труб с диаметром сечения от 57 мм. Для строительства жилых домов (каркасно-щитовых, деревянных, из пенобетона) подходят стержни диаметром 108 мм и размахом лопасти 250–350 мм.

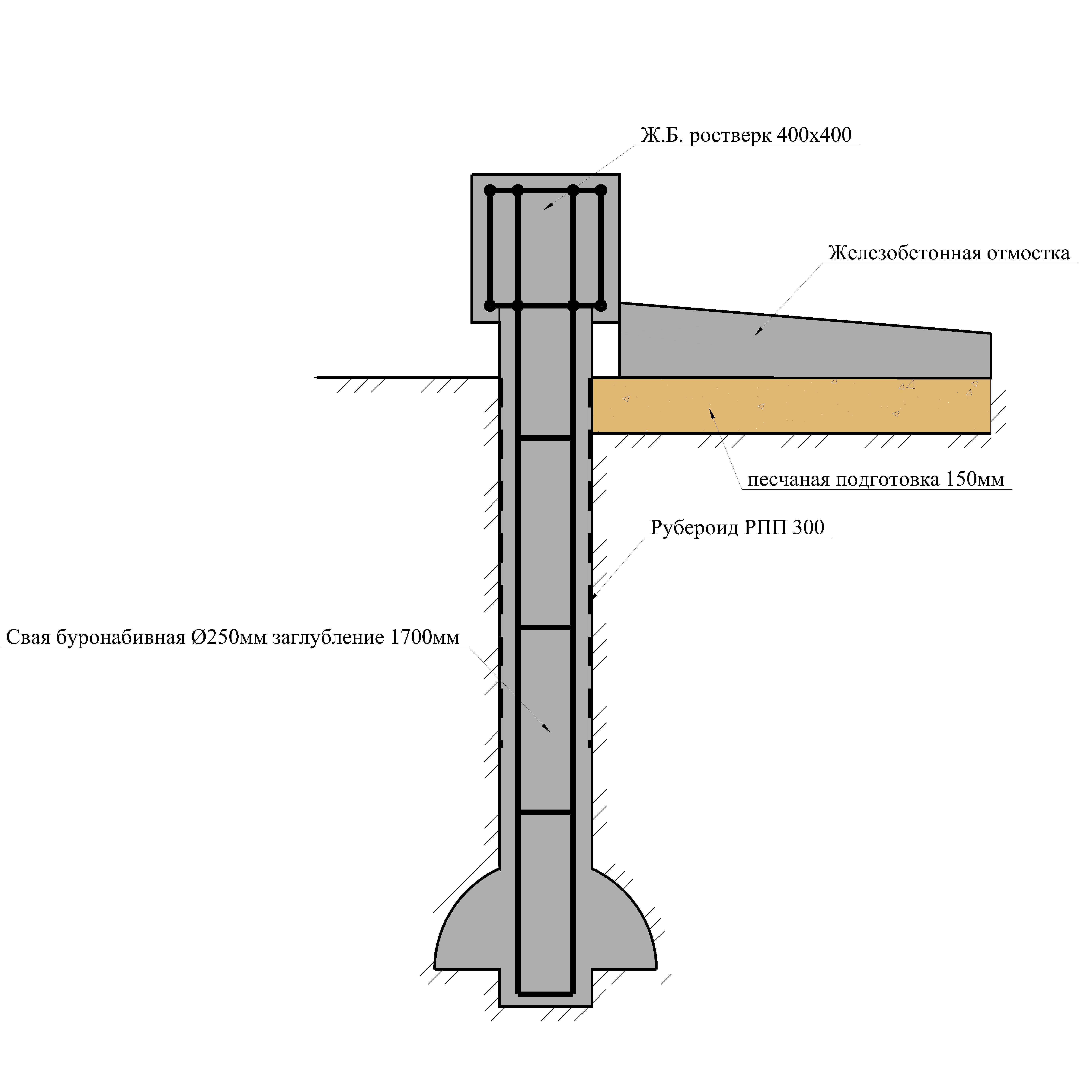

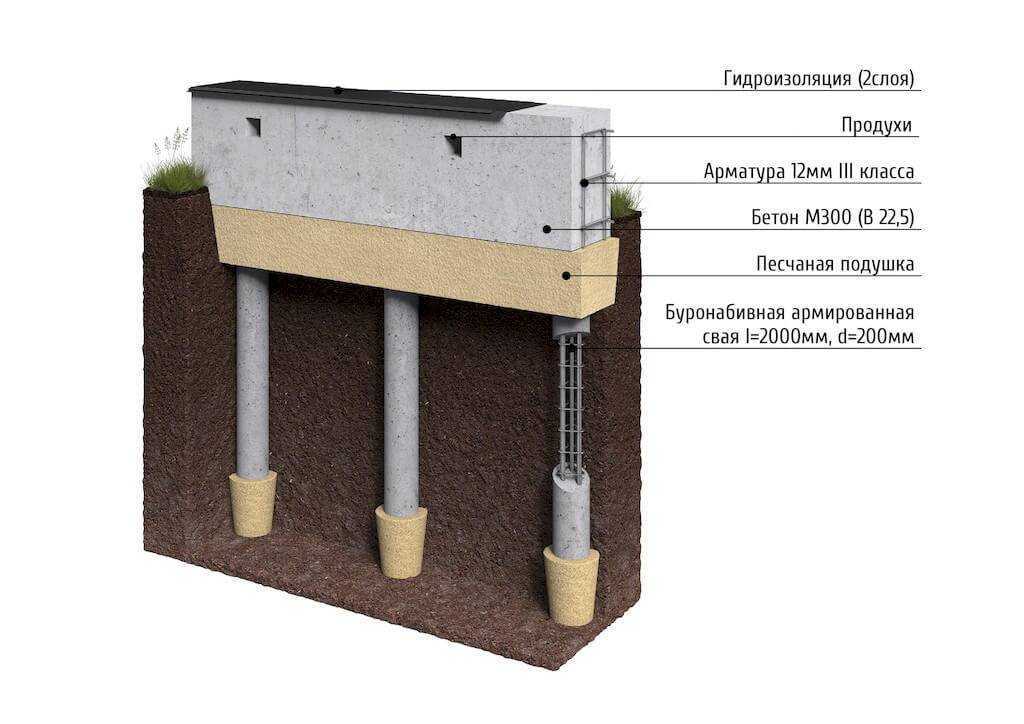

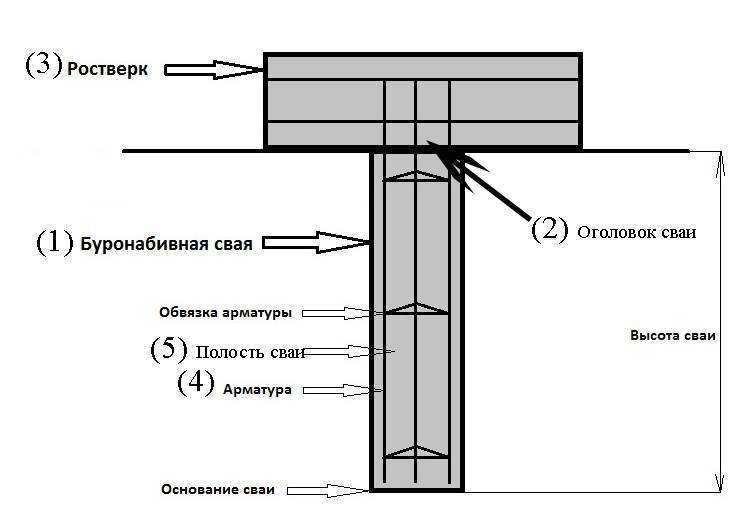

Буронабивные

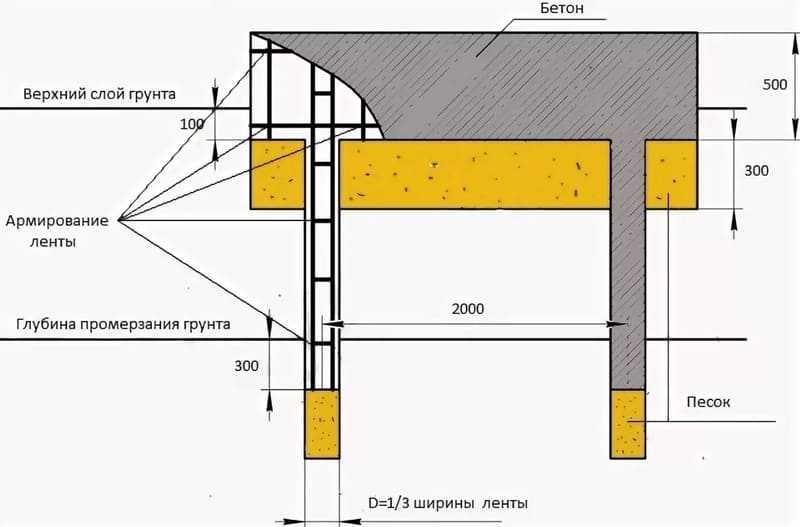

Буронабивная методика применяется для строительства тяжелых сооружений на грунтах, которые характеризуются слабой несущей способностью. Силовые элементы создаются непосредственно на рабочей площадке.

В заранее подготовленной скважине устраивают утрамбованную песчаную подушку. Затем в шурф помещают обсадную трубу, армирующий каркас и заливают конструкцию бетоном. Буронабивная технология считается самой сложной, поскольку достоверно рассчитать грузоподъемность такого основания практически невозможно. При этом фундаментные работы можно провести самому без использования спецтехники.

Комбинированные

Данный тип свай относится к специальным конструкциям, поскольку сочетает сразу несколько технологий, чтобы удовлетворить исходным инженерно-геологическим условиям.

Например, когда несущий пласт находится предельно глубоко, то комбинируют забивную и буронабивную методики.

Монтаж выглядит следующим образом:

Вначале способом лидерного бурения в грунте устраивают шурф, куда помещают обсадную трубу.
Затем дизель-молотом забивают железобетонную опору.
Когда конец изделия упрется в плотный грунт, сверху закладывают монолитную конструкцию путем армирования и бетонирования скважины.

Частые ошибки и советы, как их избежать

Ключевые моменты, которые упускают из внимания начинающие строители:

Отказ от геологии участка. Справочники и другие источники не дают достоверную информацию об особенностях грунта на конкретном участке. Для сокращения финансовых затрат можно провести исследование своими руками, копая шурфы в нескольких местах на участке и визуально определяя почвенный состав.
Отказ от армирования. Стальной силовой каркас обеспечивает устойчивость опорного элемента по отношению деформирующих сил, возникающих в почве. Бетонные неармированные сваи уступают ж/б элементам по прочности и сроку службы.
Расчет фундамента только компьютерными программами. Открытый доступ к сервисам для расчета параметров свайного основания привлекателен для начинающих конструкторов, но никакой калькулятор не учтет всех нюансов строительства в конкретных условиях. Если инженерные расчеты слишком сложны для строителя, лучше заказать проектирование у профессионалов.

Плюсы и минусы свайного фундамента

Итак, мы рассмотрели применение, виды и особенности свайных конструкций и самое время сравнить их с другими типами оснований.

Преимущества:

Это самый дешевый тип фундамента;
Возможность использования на сильно-подвижных грунтах;
Отсутствие объемных подготовительных земляных работ;
Быстрота и простота монтажа в ряде случаев;
Хорошая несущая способность;
Незначительная усадка после монтажа;
Возможность возведения в любое время года;
Возможность использования только ручного труда при монтаже.

Недостатки:

Сложность использования на очень водонасыщенных грунтах (для ж/б свай);
Сложность в расчетах несущей способности для очень не стабильных и слабонесущих грунтов, особенно для массивных строений;
Нет возможности построить подвал или цокольный этаж;
Обязательно использование специализированной техники для больших глубин или при массивных сваях.

Методы погружения опор в грунт

Существует множество способов погружения голов свай в почву. Выбирается способ установки в зависимости от многих факторов: характеристик грунта, вида опоры, веса постройки, возможности применить определенный вид оборудования. Рассмотрим характеристики каждого метода при устройстве опор для фундамента.

Винтовой метод погружения

Винтовые сваи погружают в грунт винтовым методом

С помощью передвижных установок полые опоры со стальным наконечником завинчиваются в почву, их полость заполняется бетоном.

Установка для завинчивания устанавливается на автомобиль,который состоит из:

четырех выносных опор, управляемых с помощью гидравлики;
пульта управления;
электрического двигателя;
четырех захватов;
привода, обеспечивающего вращение и наклон;
гидросистемы;
дополнительных вспомогательных устройств.

Используется винтовой метод для обустройства оснований линии радиосвязи, электрических передач и других конструкций.

Ударный метод

Опоры устанавливаются согласно проекту, на их головы надевается металлический наголовник, забивается с помощью ударной установки.

Виды установок:

работающие на принципе воздействия на молот сжатого воздуха или пара (паровоздушные);
энергия сгорающих газов приводит молот в рабочее состояние (дизельные);
комбинирование вибрации и ударов (вибромолоты) со стороны голов;
передающие колебательные, вибрирующие движения на опору (вибрационные).

Удерживает голову конструкции в вертикальном положении с помощью стрелы копр. Если опору нужно установить под наклоном, используют копры с наклонной стрелой. Копры применяются на рельсовом ходу и на базе тракторов, автомобилей, экскаваторов.

Вибрационный

Вибрационный метод эффективнее ударного

Погружающий с помощью вибрации механизм подвешивается к мачте виброустановки и качественно скрепляется вместе с наголовником опоры. Этот метод эффективнее ударного в несколько раз. Благодаря его использованию увеличивается скорость погружения, легче преодолевается плотность грунта, затрачивается меньше усилий.

Способ применяется:

в пылеватой почве;
в водонасыщенной мелкой почве;
в песках.

Метод подходит для установки монолитных, полых опор, стального шпунта.

На глинистой почве и суглинке возникает снижающая несущую нагрузку почти на половину глинистая подушка. Чтобы восстановить несущие характеристики грунта, на последнем этапе установки (последние 15-35 см) головы опору забивают с помощью ударов.

Метод вдавливания

Короткую опору с трубчатым или сплошным сечением закрепляют в стреле установки в вертикальном положении, фиксируют на ее голове наконечник, который передает через блоки и полиспасты давление на опору, благодаря этому она поэтапно опускается в почву.

Способ подмывания грунта

Способом подмывания грунта сваи вбиваются намного быстрее, чем при других методах

Применяется для широких опор, устанавливаемых в супесях и песках на большую глубину. На опоре закрепляется несколько труб, из которых под высоким давлением выходит жидкость.

Почвенный слой у основания острия опоры и по бокам от нее размывается, она погружается в почву под воздействием молота и своего веса.

Когда перестают подавать воду, почва вокруг опоры уплотняется, ее несущие качества увеличиваются.

При таком методе скорость выполнения работ увеличивается на 1/3 по сравнению с другими методами, вследствие чего экономится расход топлива.

Использование электроосмоса

Установленную опору подключают к аноду (+) постоянной электрической цепи, следующую опору, готовую к монтажу, подключают к катоду (-). Пускают электрическое напряжение, вокруг опоры с положительным зарядом резко уменьшается влажность почвы, у сваи с отрицательным зарядом влажность почвы резко увеличивается.

В грунте с повышенной влажностью сопротивляемость грунта меньше, поэтому опора погружается быстрее с меньшими физическими и экономическими затратами.

Комбинированные способы

Комбинированные способы применяют в плотных грунтах

Комбинируя способы установки, можно снизить временные и экономические затраты на монтаж фундамента.

Ударный метод, комбинированный с вибрацией, применяется в плотных грунтах, до восьми раз увеличивает скорость выполнения работ.

Способ вдавливания при помощи вибрации исключает нарушение целостности опор, оптимально подходит для установки опор длиной до шести метров.

Особенности

Забивные сваи опираются на прочные слои грунта, а потому характеризуются высокой несущей способностью. Их использование, кроме того, предотвращает деформирование опасных слоев грунта, что при других условиях чревато неравномерным проседанием строения.

Забивка свай производится в следующие типы грунта:

рыхлые песчаные и среднепрочные почвы;
текучие и пластичные супеси;
туго-, текуче- и мягкопластичные глины и суглинки.

Для забивки используются разные типы свай. Если говорить о форме сечения, то это:

круглые (сплошные и полые);
тавровые;
квадратные.

В зависимости от применяемого материала выделяют сваи:

металлические – подходят для строительства крупных объектов из кирпича, на основе деревянного сруба, а также для возведения каркасных домов;

железобетонные – используются под монолитные промышленные и многоэтажные объекты, рекомендованы под подвижные грунты;
деревянные – подходят для частных домов, дач, небольших мостов, временных построек.

В зависимости от способа изготовления – монолитные и сварные.

Критерии выбора и особенности деревянных свай определяются по ГОСТ 9463-88. Для прочих изделий существуют нормативные документы.

Вне зависимости от вида сваи, они должны соответствовать следующим требованиям:

один элемент должен выдерживать большую нагрузку;
высокая трещиностойкость;
устойчивость к высокой переменной нагрузке, способность функционировать в сложных гидрогеологических условиях.

Для забивки свай применяется спецтехника, оказывающая на элементы статическую (постоянное вдавливание) или динамическую (удары) нагрузку. Работы предваряются геологическими изысканием и забивкой пробного элемента. Последнее действие позволяет увидеть, насколько точны теоретические предположения о характере грунта, оценить поведение сваи в почве.

Если пробная забивка оказалась успешной, производится установка всех опор, организация основания, по окончании которой делается забирка фундамента. Последняя предполагает закрывание надземной части основания с целью его защиты от негативных факторов внешней среды. Забирка может выполняться с применением кирпичной кладки, досок, бетонного раствора. Получившийся цоколь затем облицовывается подходящим материалом.

Главным преимуществом свайного фундамента является, конечно, возможность возведения строений среднего и крупного размера на опасных, склонных к осыпанию и пластичности, почвах. Один элемент выдерживает нагрузку в 1,5 тонны. Это, в свою очередь, позволяет снизить количество свай, а, заодно, и уменьшить смету. Затраты на свайный фундамент окажутся меньшими по сравнению с расходами на организацию ленточного или монолитного аналога.

Помимо очевидного, метод забивки свай имеет следующие «плюсы»:

расположенные рядом строения не испытывают динамических нагрузок;
возможность строительства на рельефных грунтах, почвах, имеющих значительный наклон;
сохранение общего вида ландшафта;
высокая скорость возведения фундамента, отсутствие необходимости ждать, когда основание наберет прочность;
подходит для любых типов строений;
делает почти любой участок пригодным под строительство.

Виды материалов

Классификация свай осуществляется также на основании такого признака, как материал, из которого изготавливаются опоры.

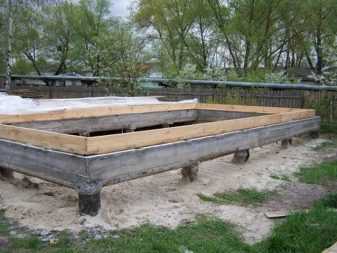

Деревянные сваи

Виды свай из древесины используют в тех случаях, когда речь идет о легких постройках. На деревянных сваях обычно возводят небольшие кафе, хозяйственные постройки и проч. Это не должны быть серьезные капитальные объекты.

Для строительства оснований применяют такие виды древесины, как дуб, кедр, лиственница, сосновые породы.

Диаметр деревянных свай в среднем составляет 0,2м, длина – 4-16м.

Древесина для свай обязательно должна быть обработана составами, предупреждающими гниение. Для дополнительной защиты на сваи наносят креазот либо осмолку и заворачивают в антисептические бандажи.

Под каждую сваю бурят скважину. Диаметр скважины должен на 50% превышать диаметр опорного элемента. Нижняя опора обычно представлена камнями или бетонным раствором. После установки опоры закапываются, грунт тщательно утрамбовывается.

При условии правильной установки деревянные сваи способны прослужить не один десяток лет.

Железобетон

Железобетонные виды свай представлены двумя вариантами:

Готовые балки.
Сваи, заливающиеся в опалубку.

Средний диаметр железобетонной сваи – 20-40см, в длину они могут достигать 16м.

Сечение свай может иметь разную форму. Такие сваи бывают круглые или многоугольные. Нижний конец опоры обычно заострен. Однако встречаются также тупые опоры.

Железобетонная свая может быть цельной или представлять собой составную конструкцию из нескольких элементов.

Металл

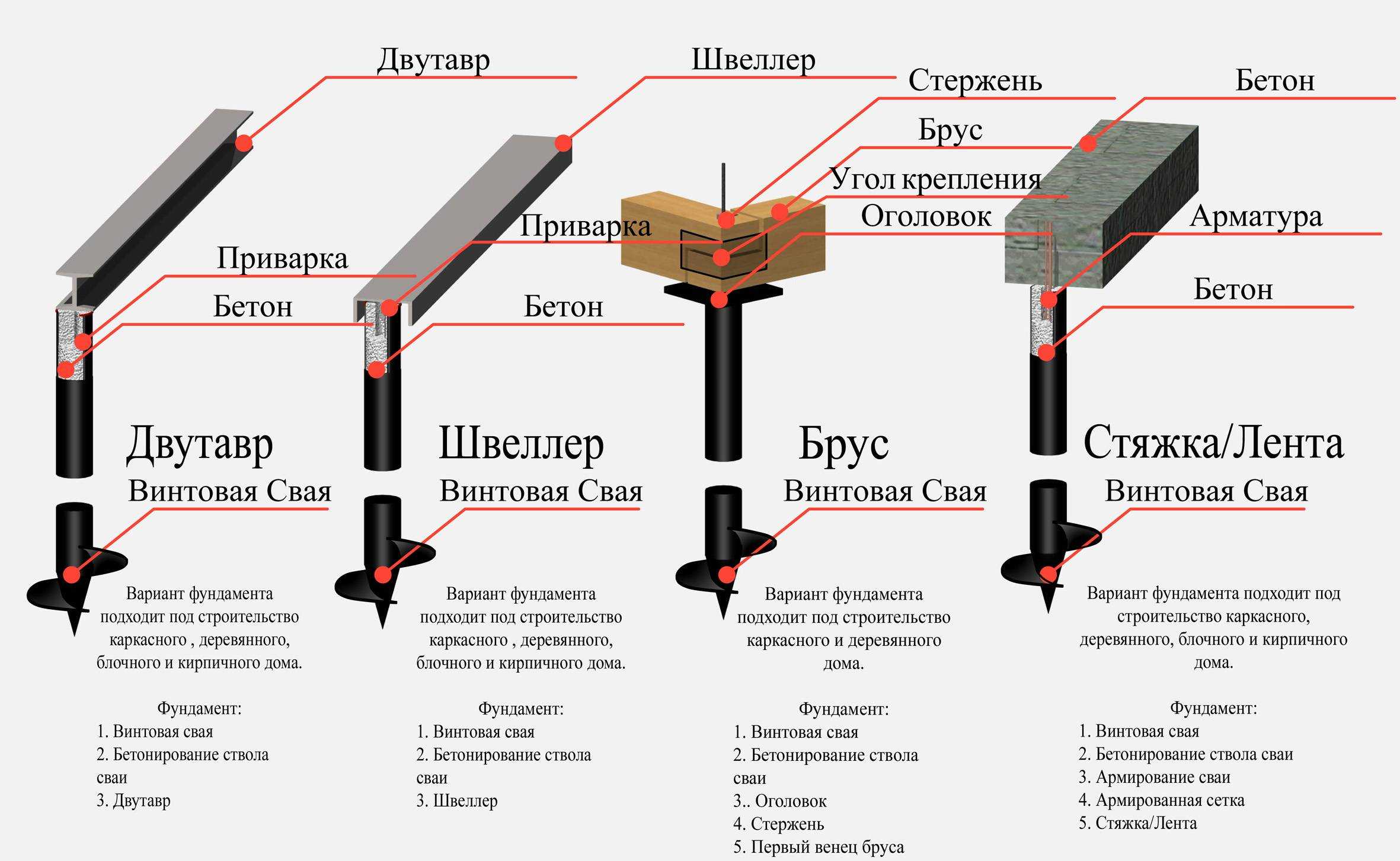

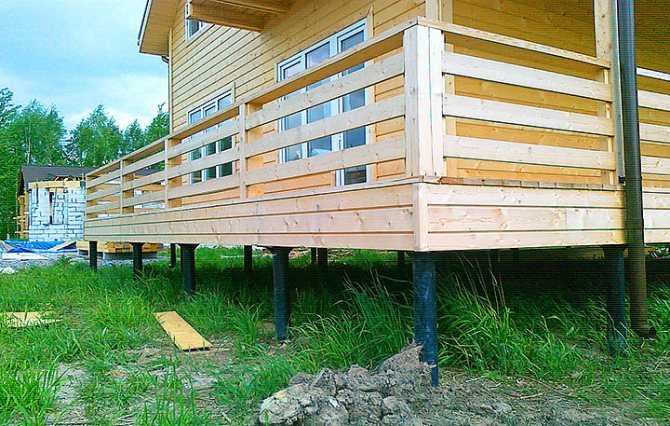

Большую популярность в настоящее время имеют металлические сваи винтового типа. Они отличаются высоким уровнем прочности, технологичностью и одновременно достаточно экономичны.

Виды свайных фундаментов на винтовых опорах имеют массу преимуществ. Среди них:

Великолепная несущая способность.
Отсутствие фактора усадки.
Такие опоры прекрасно показывают себя на местности со сложным рельефом и слабы грунтом.
Фундаменты на винтовых сваях можно устанавливать в любую погоду и в непосредственной близости к разного рода коммуникационным сетям.
Для установки опор не требуется проводить земляные работы.
Такие фундаменты характеризуются очень большим сроком службы.

Существенный недостаток заключается в том, что в доме с таким фундаментом вы не сможете обустроить подвал. Но в условиях влажных, подвижных, нестабильных грунтов, характеризующихся глубоким уровнем промерзания, металлические винтовые сваи порой являются единственным возможным вариантом.

Виды и особенности забивных свай

Из всех разновидностей забивные сваи, как считается, являются наиболее надёжной опорой для фундамента. Благодаря тому, что они достаточно плотно держаться в грунте, именно забивная технология рекомендуется для обустройства тяжёлых ростверковых фундаментов. Забивка свай является самым старым и испытанным способом их погружения в грунт. Сегодня данная технология широко распространена по всему миру, в связи с чем разработаны различные методики забивки и специальные приспособления.

Железобетонные сваи

Современные забивные сваи могут быть нескольких видов:

Железобетонные. Имеют уже готовое заострённое окончание и могут быть любого сечения – квадратного, круглого, двутаврового и т.п. Должны быть изготовлены их бетона не ниже 300 марки и иметь внутри арматурный каркас. Перед забивкой отлитую сваю следует внимательно осмотреть – она не должна иметь трещин, деформаций и прочих дефектов. На верхний торец при заглублении надевается специальный стальной оголовок, предотвращающий его разрушение при ударах молота.
Деревянные. Изготавливают обычно из твёрдых пород деревьев (кедр, лиственница, дуб) и снабжаются коническим остриём из металла, надеваемым на заглубляемый конец. На верхнюю часть надевают металлический обруч, во избежание её растрескивания во время забивки. Бывают длиной до 10 и более метров, а диаметром до 40 см. В отдельных случаях, когда нужно добиться особой прочности свайного фундамента, применяются связки из нескольких свай – “пакеты”, забиваемые в грунт как единое целое.
Металлические. Наиболее распространённый тип свай, используемый в частном строительстве. Сталь является наиболее универсальным материалом, более долговечным, чем дерево, и более технологичным, чем бетон. Могут быть как изготовлены в домашних условиях, так и забиты в грунт с помощью ручного молота. Конструктивно состоят из трубы, острия и оголовка.

Как выбрать

Учитывая, сколько наносится маркировок, можно предположить, на какое количество параметров нужно обращать внимание при выборе. А разновидностей действительно много, поэтому, чтобы среди них не потеряться, в первую очередь учитывают:

Марку стали. Она зависит от веса конструкции на сваях, а также геологии и химического состава почв на участке.
Толщина стенки — чем агрессивнее почвы, тем толще она должна быть.
Диаметр ствола — чем тяжелее окажется конструкция сверху, тем больше диаметр.
Длина ствола — зависит от точки промерзания почв.
Диаметр лопастей и их вид — зависит от сложности грунта.

Отсеяв неподходящие варианты по этим параметрам, выбор сделать гораздо легче.

Глава VI. БУРОНАБИВНЫЕ СВАИ. СТЕНЫ В ГРУНТЕ

§ VI.1. ТЕХНОЛОГИЯ УСТРОЙСТВА БУРОНАБИВНЫХ СВАЙ

VI.1.1. Общие сведения

В СССР фундаменты на буронабивных сваях применялись до недавнего времени в основном в мостостроении и портовом строительстве, однако в последние годы они получают все более широкое распространение в промышленном и гражданском строительстве.

В соответствии с технологией изготовления выделяются три основные группы (типа) буронабивных свай:

– устраиваемых в сухих и маловлажных связных грунтах, не требующих специальных мероприятий по креплению стенок скважин;
– изготовляемых в несвязных, слабых и обводненных грунтах, стенки скважин которых удерживаются от обрушения избыточным давлением воды или глинистым раствором;
– сооружаемых в аналогичных грунтовых условиях с креплением стенок при помощи обсадных труб (неизвлекаемых или инвентарных).

VI.1.2. Технология изготовления буронабивных свай в связных сухих и маловлажных грунтах

В сухих и маловлажных грунтах, например лессовых, буронабивные сваи устраиваются при помощи буровых агрегатов, снабженных рабочими органами, действующими по принципу вращательного бурения (шнековая колонна или ковшевой бур), разбуривающими в грунте скважину необходимого диаметра и глубины в зависимости от требований проекта и применяемого оборудования. Устье скважины обсаживается для предотвращения обрушения грунта металлическим патрубком. Бурение производится с периодической выдачей грунта на поверхность в отвал, с последующей погрузкой его в автотранспорт.

После достижения забоя скважины проектной отметки в необходимых случаях в нижней части или по длине скважины устраиваются уширения разбуриванием полости при помощи специального приспособления — уширителя. По окончании бурения скважина освидетельствуется, и после ее приемки в необходимых случаях в нее устанавливается арматурный каркас и производится бетонирование.

По окончании бетонирования скважины голова сваи формуется в специальном инвентарном кондукторе.

Наиболее часто по этой технологии изготовляются буронабивные сваи диаметром 400, 500, 600, 1000 и 1200 мм и длиной до 30 м. Буронабивные сваи этого типа нашли широкое применение в промышленном и гражданском строительстве .

Егоров А.И., Рогачевскии Л.И. Применение буровых свай большого диаметра в промышленном и гражданском строительстве. Основания и фундаменты. V сборник КИСИ

Схема изготовления буронабивных свай по описанной технологии приведена на рис. VI-1.

Рис. VI-1. Технологическая схема устройства буронабивных свай без применения обсадных трубVI.1.3. Технология изготовления буронабивных свай с креплением стенок скважин от обрушения избыточным давлением воды или глинистым раствором

Указанная технология изготовления буронабивных свай используется при устройстве их в неустойчивых обводненных грунтах.

Бурение скважины осуществляется вращательным способом, однако в случае необходимости проходки скальных включений и прослоек могут быть применены сменные рабочие органы ударного типа (грейферы, долота). Стенки скважины в этом случае удерживаются от обрушения глинистым раствором или избыточным давлением столба воды в скважине. Массовое устройство буронабивных свай связано с необходимостью готовить и транспортировать большие объемы глинистого раствора, а затем либо восстанавливать, либо удалять со строительной площадки использованный раствор. Это создает определенные затруднения в проведении работ в зимних условиях, кроме того, при устройстве буронабивных свай с применением глинистого раствора затруднен контроль качества бурения скважин.

Принцип крепления стенок скважин избыточным давлением столба воды, залитой в скважину выше уровня грунтовых вод, состоит в том, что избыточный напор создает гидродинамический поток воды из скважины в окружающий грунт. При этом возникают силы, препятствующие обрушению и оплыванию стенок скважины. Необходимым условием производства работ этим методом является превышение уровнем воды в скважине уровня грунтовых вод. Величина превышения должна быть, как правило, не менее 3 м.

Описанный метод крепления стенок скважин от обрушения наиболее прост, однако является менее надежным, сложен в зимних условиях, требует безукоризненной организации работ.

По окончании бурения скважин и зачистки забоя в нее устанавливается арматурный каркас и скважина бетонируется. Бетонирование осуществляется методом вертикально перемещающейся трубы (ВПТ). При бетонировании под водой применяют бетонолитные трубы с герметичными быстроразъемными стыками.

Бетонирование и формование головы свай производится так же, как и бетонирование свай в сухих грунтах.

Свайный фундамент – плюсы и минусы

В числе преимуществ свайного фундамента можно выделить:

исключение риска просадки здания вследствие пучения почвы или подтопления. Сваи опираются либо на твердый грунт, либо имеют рифленую поверхность, что позволяет им передавать нагрузку от здания через боковые стенки на почву;
применимость практически на всех видах грунтов. При этом фундамент будет обладать надежностью, устойчивостью и отличной несущей способностью. Использовать свайный фундамент показано даже в регионах с высокой сейсмической активностью. Все благодаря тому, что сваи устойчивы к сгибающим и выталкивающим воздействиям;
сокращение трудоемкости выполнения работ;
снижение расхода бетонной смести и армирующего металла;
существенное снижение объема земляных работ, за счет отсутствия необходимости рытья траншеи или котлована. Этот факт позволяет также обойтись без вывоза вынутого грунта или его складирования, а также без обратной засыпки;
возможность отказа от выполнения «мокрых работ» при использовании стальных или железобетонных свай заводского производства;
сокращение временных расходов на постройку основания;
отсутствие ограничения на время проведения работ. Свайный фундамент можно обустраивать в любое время года, в т.ч. зимой. Данный вид фундамента рекомендован для применения в северных регионах России;
экономичность обустройства. Особенно в сравнении с ленточным и плитным типами фундаментов.

В числе недостатков стоит выделить следующие:

сложность подведения коммуникаций;
невозможность устройства подвала под домом на сваях;
необходимость тщательного расчета и проектирования свайного поля. Как правило, этот вид работ поручается специалистам, что приводит к дополнительным затратам;
необходимость сооружения ростверка или ростверковой плиты;
сложность изготовления цоколя;
необходимость привлечения техники для установки свай, их доставки и разгрузки.
