Как построить китайскую крышу своими руками?

Как сделать китайскую крышу: этапы устройства ↑

Разработка проекта кровли

Прежде всего необходимо разобраться с конфигурацией будущей крыши и выполнить эскиз. Сразу следует отметить, что возведение четырехскатной кровли связано с большими трудностями. Поэтому лучше остановить свой выбор на более просто варианте – двухскатной крыше с двумя фронтонами. Такой вариант удовлетворит желание иметь экзотическую крышу, причем работа окажется достаточно простой.

Проектирование несущей системы

Стропильную систему проектируют согласно подготовленному эскизу. При этом необходимо добиться получения в результате отличительной черты китайской крыши – ее вогнутого профиля. Для этого существует возможных два варианта исполнения.

Стропильная система в виде пирамиды с прямоугольным основанием

При подобном устройстве основным элементом несущей конструкции является стропильный четырехугольник. Установленные друг на друга, они будут образовывать искомую пирамиду.

В случае двухскатной кровли у четырехугольников длина будет одинаковой. Параболическую кривую кровли получают за счет подбора ширины стропильных ферм и высоты стоек.

В качестве материала для элементов обрешетки берут доски, имеющие толщину 20 мм. Их крепят, начиная от конька, по направлению к карнизу, поэтому количество этих отрезков на одной линии соответствует количеству смонтированных стропильных четырехугольников.

Доски обрешетки располагают таким образом, чтобы их стыки расположились по середине обрезных досок стропильной системы.

Стропильная система из висячих стропил

Для устройства системы стропил потребуются следующие материалы:

доски сечением 15х3 см,
доски толщиной в 2 см, используемые для обрешетки,
фанера, толщина которой не больше 1 см.

Как изготовить стропильную ферму

строго по середине опорного бруса закрепляют стойку, четко выдерживая при этом прямой угол (90⁰);
расстояние между стойкой и краем опорного бруса делится пополам. Далее в полученной точке фиксируют один из концов стропильной ноги, а второй – крепят к свободному краю стойки;
находят центр стропильной ноги и в этой точке закрепляют один конец доски, а второй, соответственно, присоединяют к краю опорного бруса;
для получения более плавного изгиба крыши, добавляют дополнительный подкос;
еще раз повторяют все эти операции по другую сторону центральной стойки – в зеркальном отражении относительно нее.

Таким образом, в результате будет получена единичная стропильная ферма. Количество таких конструктивных элементов определяется в зависимости от размеров крыши. Следует учесть, что оптимальным расстоянием между стропильными фермами считается 0,5 – 0,7 м.

Следующим этапом после устройства стропильной конструкции является монтаж обрешетки. Обрешетка должна располагаться горизонтально, при этом ее шаг определяется шириной фанеры.

Устройство кровли

После устройства обрешетки, следующим этапом, приступают к монтажу фанеры. На листе выполняют пропилы примерно на ¾ его толщины. Это необходимо для обеспечения плотного прилегания фанеры к обрешетке. Количество пропилов определяется, исходя из изгиба ската: чем больше радиус его кривизны, тем большее количество надрезов необходимо.
После установки фанеры на место, переходят непосредственно к устройству кровли. Подобную крышу рекомендуется покрывать либо рулонными материалами, либо штучными гибким материалом для кровли, например, битумной черепицей.

Черепица, конечно, больше подходит для воплощения общего художественного замысла.

Крыша в китайском стиле имеет изогнутые концы. Которые оформляют при помощи готовых металлических или деревянных конструкций.

https://youtube.com/watch?v=8NwmRlT53A8

2022 stylekrov.ru

Особенности строительства восточной крыши

Возможные варианты того, как построить китайскую крышу:

Скопировать оригинальную конструкцию здания во всех подробностях, «от фундамента до конька»
Установить стропильную ферму нужной формы с опорой на стены
При помощи декоративных элементов придать соответствующую характерную форму кровле на обычных висячих стропилах
Отказаться от деревянных решений, и изготовить гнутые несущие конструкции из более гибких и технологичных металлических балок

Строительство по всем историческим канонам и стропиловка крыши– решение не очень практичное, и имеет смысл для тех, кому точное соответствие оригиналу важнее возможных затрат и неудобств. Такой дом будет менее прочен, чем построенный по современным технологиям, потребует утепления и усиления стен.
Сложная стропильная система крыши дома, которая не несет функциональной нагрузки – это дополнительное усложнение работ по устройству крыши и их удорожание. Зато кровля получится практически идентичная натуральной китайской
Использование декоративных элементов – коньков, прокладок и т.п. – очень экономный способ, который позволит создать достаточно близкий к требуемому внешний вид. При этом остальные конструкции владелец здания может устраивать без всяких ограничений. Единственное неудобство – методом использования декора возможно достичь не всякой формы.
Металлическая опорная конструкция стоит достаточно дорого, и ее сложнее обшивать кровельными материалами. Но при использовании легких сплавов и форма крыши может быть любой, и прочность при этом будет очень высокая.

Крыши на Востоке устраивались в соответствии с тамошними природными и культурными особенностями, и хорошо справлялись и продолжают справляться с этой задачей.

Однако перед тем как сделать китайскую крышу в своем российском доме – стоит взвесить все «за» и «против»: насколько она подойдет к местному климату, будет практичной (например, в плане снегоочистки), в какую сумму обойдется, и что даст взамен.

Если же аргументы «за» перевесили – можно браться за архитектурные каталоги и приступать к проектированию.

Помогла ли вам статья?

ДаНе очень

Поэтапное строительство стропил. 10 шагов

Изготовление стропильной системы – один из важнейших этапов строительства. От правильности выполнения и четкости действий зависит долговечность всей конструкции. Давайте разбираться, как и в какой последовательности собирается конструкция китайской крыши:

Установка основной стойки посередине опоры под углом 90 градусов.
Ровно в центре отрезка между опорным брусом и стойкой закрепляют стропильную ногу. Второй конец размещают на свободном крае.
К центру ноги прикручивают доску, ее второй край закрепляют на крае опорного бруса.
Делают дополнительный подкос. Благодаря ему, изгиб кровли будет плавным.
Все перечисленные выше действия повторяют в отношении второй стороны от опорного столба.
Стропильная ферма готова. Количество ферм зависит от площади крыши. Оптимальная длина между фермами, рекомендуемая китайскими строителями, составляет 50-70 сантиметров.
Выполняется монтаж обрешетки. Шаг напрямую зависит от ширины фанеры.
Установка фанеры. Делают пропилы на 3/4 толщины, чтобы добиться плотного прилегания материала. Сколько пропилов делать? Все зависит от изгиба ската, радиуса кривизны. Чем выше радиус, тем больше пропилов делают.
Приступают к обустройству крыши. Мы уже говорили о том, какую именно черепицу укладывают в Китае. Достать оригинальное покрытие в нашей стране непросто, да и стоимость может внести серьезные коррективы в семейный бюджет. Отдайте предпочтение гибкому материалу для кровли: битумной черепице, еврочерепице, компактным шиферным плиткам. Иногда берут медь – это первоклассный, но вместе с тем очень дорогой материал.
Для оформления изогнутых концов воспользуйтесь готовыми конструкциями из дерева или металла. Придать конструкции особый колорит помогут декоративные фигурки Цян-шоу. Как правило, их делают из материалов, устойчивых к перепадам температуры и высокой влажности.

Чтобы упростить китайскую пагоду, воспользуйтесь нехитрыми приемами:

Задействуйте фахверковую конструкцию как основу крыши. А затем дополните ее недостающими элементами для достижения цели.
Иногда стропильная система может быть дополнительно укреплена гибкими профилями. Кровля приобретает нужную воздушность, выглядит более эффектно и натурально.

Основные этапы строительства беседки

Первое, что необходимо сделать перед началом строительства, — это определиться с местом расположения беседки и тем, какой формы она будет. Если постройка будет производиться своими силами, то лучше выбрать более простую форму для будущей китайской беседки: квадратную, многоугольную или круглую. Беседки, фото которых так радуют глаз, в виде песочных часов или цветка тоже очень красивы, но они требуют навыков, их сложно будет сделать человеку, который не имеет опыта в данном вопросе (рис. 1).

Этап 1: закладка фундамента

После того как будет выбрано место и принято решение о размерах и форме беседки, расчищают площадку под строительство и заливают фундамент. Чтобы максимально точно воспроизвести китайский стиль, который так часто изображают на фото, необходимо сделать каменный цоколь на высоту нескольких ступеней. Фундаментом может выступить монолитная плита, в процессе строительства которую можно декорировать облицовочным материалом под камень (рис. 2).

Если беседка будет небольших размеров, стоит применить столбчатый фундамент. Столбы опор будут располагаться на том месте, где предусмотрены подпоры для крыши. И еще один обязательно по центру, чтобы обеспечить опору половым лагам. Затем укладывают лист из металла и заливают стяжку. После ее полного высыхания на пол можно положить плитку, которая по своим техническим характеристикам будет пригодна для улицы.

Этап 2: установка опор для крыши

На этом этапе необходимо позаботиться о том, как будут выглядеть стены. Требуется поставить опорные столбы для крыши и обвязать их для устойчивости строения. Самым простым способом обвязки для низа могут послужить брусья размером 15х15 см. Чтобы закрепить стойки опоры, потребуются анкеры, которые монтируются в фундаментные столбы (монолитную плиту). Для устойчивости и надежности конструкции рекомендуется обвязать и верх китайской беседки.

Беседка своими руками хороша тем, что ее можно сделать полузакрытого типа. Для этого потребуется установить ограждающие панели на столбы опор крыши. Они обязательно должны содержать в себе элементы китайской культуры или фото соответствующих тематик. Такая чайная в китайском стиле позволит даже в непогоду приятно проводить время в беседке и быть защищенным от дождя и ветра (рис. 3).

Ограждение может быть не закрытым, а выполненным из кованого железа или дерева. Такую работу своими руками будет выполнить сложно, да и не у всех есть необходимое оборудование, поэтому лучше этот этап доверить специалистам или приобрести готовые панели.

Этап 3: возведение крыши

Это самый сложный этап при строительстве. Крыша беседки в китайском стиле должна быть выполнена так, чтобы ее края были изогнутыми и смотрели вверх. Такая крыша станет изюминкой.

Если следовать китайской культуре, то стоит знать, что все крыши монтируются так, чтобы основная нагрузка приходилась на центральный столб.

Для изготовления крыши своими руками потребуется нарисовать на листе бумаги ранее выбранный тип крыши. Исходя из ее размеров рассчитать количество материалов, которое потребуется для строительства. Приобрести тонкую фанеру и доску (сечение 150х30 мм). Выбрать кровельный материал для завершающего этапа. Лучше всего использовать гибкую черепицу.

Подробнее о строительстве китайской беседки рассказано в видео:

Согласно длине стропильной конструкции берется доска. Она крепится по центру перпендикулярно на заранее установленный опорный брус, что послужит основанием для крыши.
Вторая доска должна монтироваться одним концом к перпендикуляру, а вторым (под наклоном) к середине опорного бруса.
Третий брус должен располагаться так, чтобы один его край прилегал к самой крайней точке опорной балки основания, а другой — к середине предыдущего.
Повторяем процесс монтажа крыши со всех сторон и получаем стропильную ферму крыши.
После того как ферма готова, на нее крепят фанеру, делая вспомогательные пропилы для лучшего прилегания листов строительного материала. Сверху на фанеру укладывают черепицу.

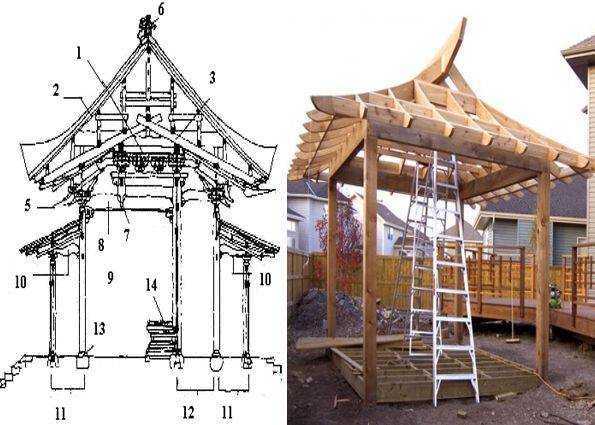

Все это не так сложно, если посмотреть на фото чертежа стропильной фермы (рис. 4).

Чтобы китайская беседка получилась идеальной, необходимо концы углов крыши сделать приподнятыми. Для этого подойдет легкий профиль или уже готовая конструкция из гнутого металла или дерева, которая продается в магазинах. Китайские беседки, крыши у которых многоярусные, потребуют больших затрат за счет несколько стропильных систем.

Китайская беседка, которая будет сделана своими руками, станет украшением и гордостью любого двора. Даже самая простая чайная церемония в таком месте станет особенной и позволит на некоторое время перенестись в Китай.

голоса

Рейтинг статьи

Беседка в стиле хай-тек

Этот стиль в оформлении садовых построек появился недавно, но уже нашел своих преданных поклонников. Многим сложно представить, как совместить уют и холодное совершенство современных технологий, но дизайнеры предлагают стильное решение вопроса. Чтобы оформить беседку в стиле хай тек, используют следующие принципы:

Функциональность конструкции. Постройка должна быть просторной и иметь строгие очертания и простую, элегантную форму.
Использование современных стройматериалов. Для постройки выбирают стекло, металл, бетон, ценные породы дерева. Допускается применение камня, полимеров и кирпича.
Минимум декоративной нагрузки. Оформляя беседку хай тек, выбирают черный, белый и серый цвета, которые можно разбавлять небольшими акцентами чистых и насыщенных оттенков (красного, фиолетового, синего).

Лаконичность и функциональность беседки в стиле хай-тек

Добавление подсветки. Инновационность конструкции подчеркивается применением всевозможных встроенных светильников и фонарей, прикрепленных к стенам и потолку. Изюминкой декора станут светодиодные лампы (точечные и в виде лент) с режимом мерцания, превращающие беседку в идеальное место для шумной вечеринки. Такую подсветку можно организовать от солнечных батарей, размещенных на крыше.

Строительство своими руками

Перед тем, как сделать японскую крышу своими руками, нужно подумать и определиться, будет ли она точно копией традиционной конструкции, изготовленной с соблюдением всех требований технологии, или просто имитацией, лишь внешне копирующей ее внешний вид. Стоит сразу оговориться, что имитация, сделанная с помощью современных технологий и материалов, обходится намного дешевле, кроме того, она проще в плане самостоятельного монтажа. Обычно строительство кровли в японском стиле состоит из нескольких этапов:

Разработка проекта

На этом этапе важно решить, сколько скатов, фронтонов и ярусов будет у крыши, определиться с уклоном и кровельным материалом. После проведения всех расчетов надо создать эскиз или проект, отражающий основные параметры конструкции.
Проектирование стропильного каркаса

Каркас японской крыши представляет собой пирамиду, состоящую из стропильных четырехугольников, установленных друг на друга.
Сборка стропильного каркаса. Стропильную систему крыши собирают из легкого, но прочного дерева. Обычно используют доски сечением 150х30 мм, обрешетку делают сплошную, применяя фанеру толщиной 10 мм.
Укладка кровельного материала. После сборки каркаса и монтажа обрешетки нужно уложить кровельное покрытие. Лучше всего для японской кровли подходят мягкие, эластичные рулонные материалы, которые легко принимают форму ее изогнутых скатов.

Устройство кровли в японском стиле

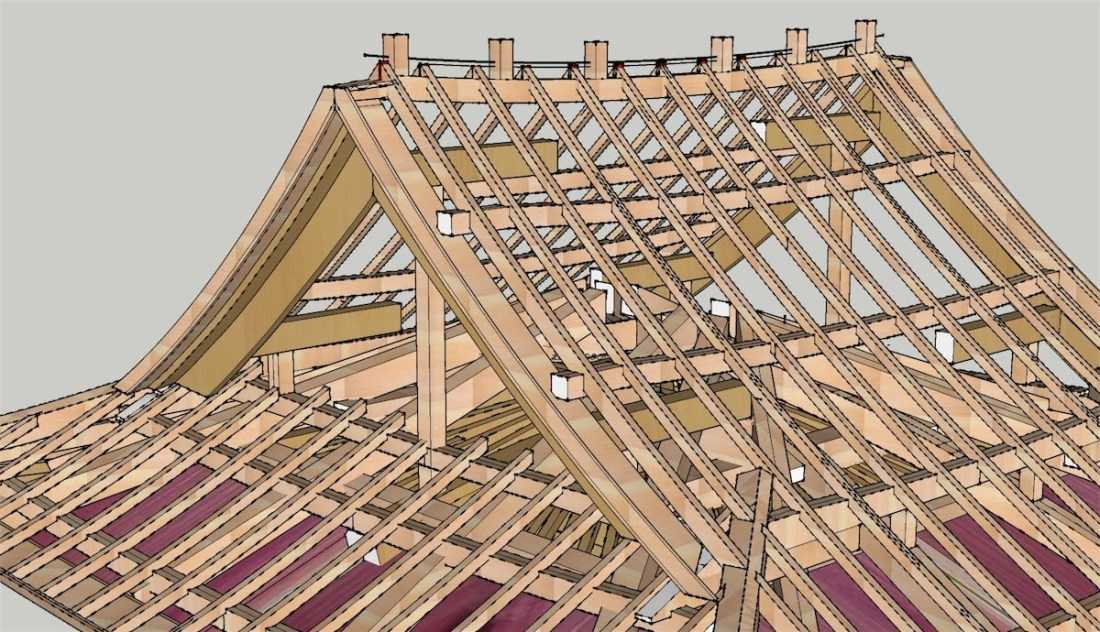

Схема стропильного каркаса

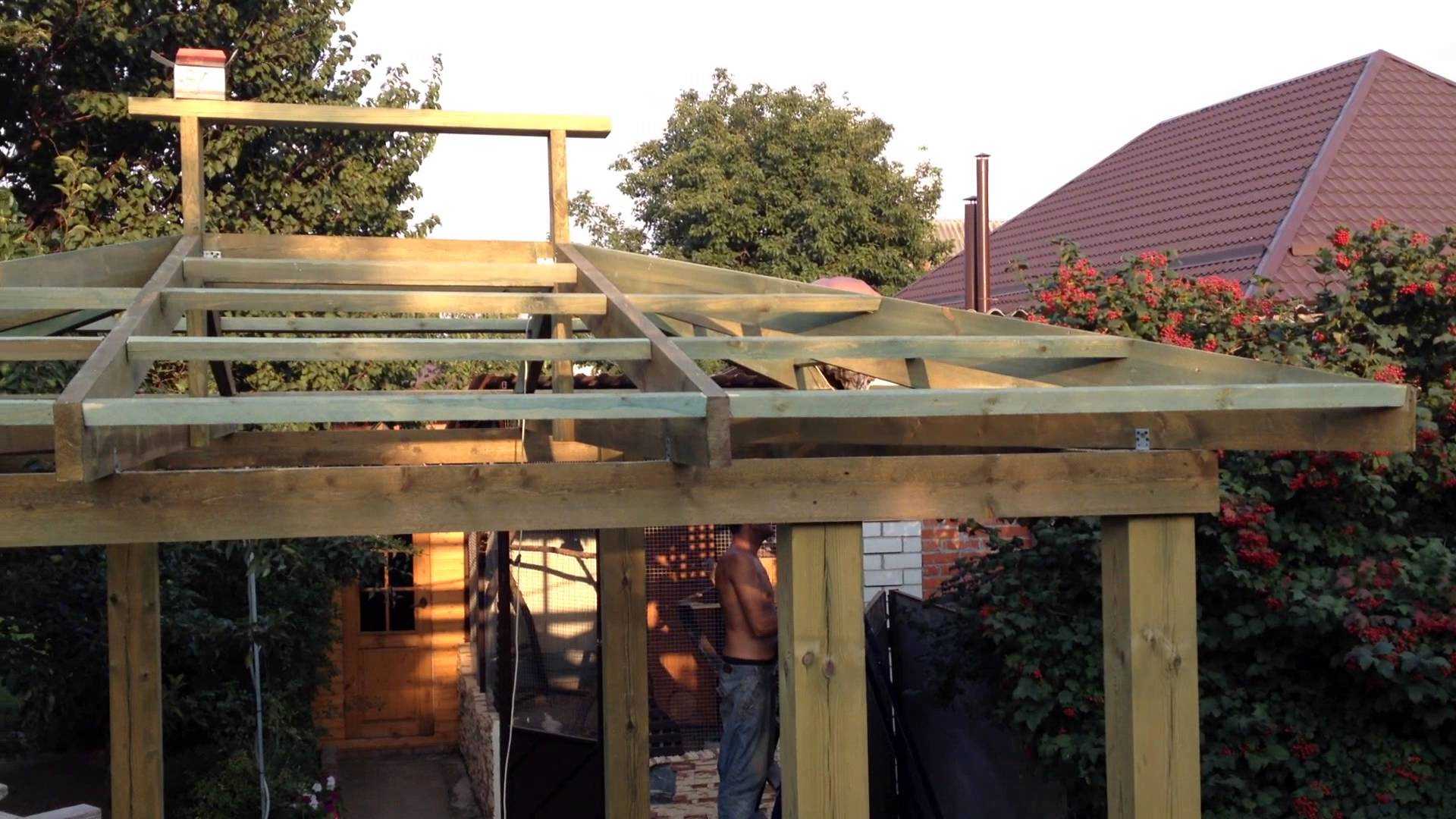

Процесс монтажа своими руками

Аналогов нет?

Дом, который воздвигнут в восточном стиле, невозможно спутать ни с каким другим. Главным признаком, отличающим его от европейских построек, и является характерная крыша с изогнутыми краями, которые как будто смотрят в небо. Такая форма крыш довольно распространена не только в Китае, ее также можно встретить и в Японии, и в Корее.

Для простых обывателей крыша в китайском стиле покажется очень интересной, оригинальной и поражающей воображение. Многие считают, что аналогов и конкурентов у нее просто нет.

Но на самом деле это, конечно же, далеко не так. Давным-давно в европейской культуре, существовали крыши вальмовые, имеющие разные уклоны, а также полувальмовые, так называемые «голландские» крыши. У них также очень большой уклон, но отсутствует этот оригинальный загиб ребер, присущий китайским крышам.

Впрочем, на этом вся одинаковость заканчивается. И хотя по форме они и могут быть весьма похожи, но по структуре и форме несущих стен и конструкций имеют существенные различия. Поэтому нужно в первую очередь решить для себя, а будет ли она точно соответствовать всем канонам возведения китайских крыш или же стоит только имитировать таковую.

Если возведение крыши является последним этапом в строительстве, тогда лучше всего, конечно, прибегнуть к имитации такой формы крыши. Так как точное следование канонам постройки китайских крыш предполагает под собой возведение стен и других конструктивных элементов совсем по другим принципам, существенно отличным от европейских.

Еще один решающий довод в пользу имитации — это большой расход строительных материалов при строительстве настоящей китайской пагоды, а также достаточно сложные монтажные работы, для проведения которых лучше всего пригласить специалистов.

Как построить китайскую крышу?

Приверженцы восточной философии знают, что прямые линии дома – непосредственный путь для проникновения негативной энергетики.

Но ее можно обмануть и направить злых духов по другому пути, если траекторию дороги, ведущую в жилище, изменить (приподнять, закрутить в лабиринты ярусов). Именно так родилась пагода – китайская крыша с заломленными вверх углами.

Визитная карточка азиатской культуры – ловушка для непрошеных гостей из потустороннего мира и способ преобразовать отрицательную энергетику в позитивную, гармонизирующую окружающее дом пространство.

Знатоки строительного мастерства утверждают, что умело сделанная китайская пагода – не просто экзотически привлекательное архитектурное решение.

Это лучший способ минимизации давления кровли на стены и фундамент сооружения.

Он позволяет уйти от стропильной системы и применять для строительства крыши стоечно-балочную конструкцию, при использовании которой нагрузка распределяется на вертикально стоящие опоры дома либо легковесной беседки.

Китайская крыша: особенности, возведение

При виде здания, построенного в китайском стиле, первое, на что обращаешь внимание — это крыша. Она может иметь один или несколько ярусов. Массивная конструкция китайской крыши с загнутыми вверх краями придает дому величественность и изящность

Она может иметь один или несколько ярусов. Массивная конструкция китайской крыши с загнутыми вверх краями придает дому величественность и изящность.

Такая кровля отличается от европейских стандартов отсутствием стропильной системы, которая опирается на несущие стены, а также отсутствие стропильных ног и подкосов, затяжек подвесных стропил.

Особенности китайской крыши

До того, как начать изучение в самой технологии, необходимо разобраться чем же известна китайская крыша, конструкция которой совсем не похожа на стандартные для нас решения. Китайская крыша, или по-другому, пагода, представляет собой ступенчатую крышу, имеющую форму квадрата с загнутыми вверх углами.

Эту кровлю изготавливают из древесины. Как правило применяется бамбук, сосна, ель, лиственница или дуб. В качестве облицовочного материала применяют каменные плиты или металлочерепицу.

Шатровая конструкция китайской кровли обладает вполне традиционным внутренним устройством. Оригинальный вид кровле придают углы, загнутые вверх.

Данный элемент и создает наибольшие проблемы при строительстве подобной конструкции, поскольку покрыть шатровую крышу самостоятельно непросто.

Особого подхода также требует и оборудование подкровельного пространства. Возвести такую крышу своими силами в принципе возможно, только для этого нужно будет консультироваться со специалистами, знающими все нюансы такой архитектуры.

Какие нюансы имеет китайская крыша?

Китайцы начали применять данные формы крыш из- за того, что основная часть площади Китая располагается в регионе с высокой сейсмической активностью. Поэтому все строения должны обладать не только высокой прочностью, но и не разрушаться при сильных подземных толчках.

Данная форма крыши укрывает одну особенность. Китайская кровля в центре опирается на несущий столб, укрепляемый на глубине.

Именно благодаря этому она выглядит как зонтик. За счет этого кровля обладает высокой надежностью и прочностью.

При всем этом, возвести жилище с данной кровлей мог почти любой житель Китая.

При возведении крыши такой конструкции следует учитывать следующие моменты:

целесообразность подобного сооружения;
возможность монтажа этой конструкции;
присутствие подходящих материалов;
присутствие достаточного количества денежных средств.

Анализ сложности работ и монтаж китайской крыши

При строительстве китайской крыши особое внимание следует уделить обрешетке и стропилам, ведь именно эти элементы оказывают влияние на ее надежность и внешний вид. Следует отметить, что для восточной архитектуры чужда классическая каркасная технология

Точнее говоря, вместо несущих стен устанавливают посредине опорный столб, который принимает на себя нагрузку от кровли

Следует отметить, что для восточной архитектуры чужда классическая каркасная технология. Точнее говоря, вместо несущих стен устанавливают посредине опорный столб, который принимает на себя нагрузку от кровли.

Помимо этого, китайская крыша часто строится многоярусной и представляет собой несколько кровель, уложенных одна на другую.

Возможные варианты

Идеальным вариантом для строительства китайской крыши на беседке является наличие нативного мастера. Но оплатить переезд такового или найти его в своем городе будет проблематично, поэтому не всегда получается придерживаться оригинальной конструкции, хотя это действительно возможно, если разобраться с колонными конструкциями. Существует и адаптивная версия китайской кровли, которую легко соорудить из доступных материалов. Разница между ними заключается в том, что оригинальная китайская крыша устанавливается не на стропильную систему, как это является привычным. В большинстве зданий, которые строились по старинным технологиям в Китае отсутствуют несущие стены. Вместо них, применяются опорные колонны. Это связано с особенностью местности. По причине частой сейсмической активности пришлось искать решение, которое бы обеспечило зданию необходимую устойчивость.

Жесткие опорные стены обычно первыми выходят из строя при вибрационном воздействии. Кровля, не имея опоры, может нанести непоправимый вред. Так как в нашей местности ситуация обстоит несколько иначе, то была разработана версия, которая имитирует китайскую. Для этого изготавливается стропильная система с некоторыми изменениями. Используются доступные гибкие материалы для основы и настила кровли. Они позволяют снизить нагрузку на всю систему и не проиграть по форме. Такой вариант внешне очень похож на оригинал, но расходы на него значительно меньше. Поэтому перед сооружением конструкции своими руками, стоит решить, что именно будет возводиться: оригинал или имитация.
