Разновидности крыши над эркером

Рекомендации, которые лучше знать в начале пути

Точно по такому же принципу монтируется мансардный этаж с двухскатной крышей. Причём его устройство еще проще – все стропила сплошные.

Далее предстоит утепление крыши. Конечно, его можно делать снаружи, до монтажа мембраны, обрешётки и кровли. Но безопасней изнутри – не будет угрозы осадков и работы выполняться более тщательно, ведь от этого зависит успешная эксплуатация.

Утеплитель изнутри помещения защищается пароизоляционной плёнкой. А между ней и внутренней отделкой обязательное устройство вентиляционного зазора – внутренняя отделка не монтируется непосредственно на стропила. Для неё специально, так же как снаружи для обрешётки, набивается контррейка, или устраивается каркас.

Разнообразие типов устройства

Встречаются более усложненные типы вальмовой кровли. Они отличаются вариативностью и конструктивностью исполнения. Как правило, к основной стропильной системе примыкает дополнительная. Изменяя архитектуру крыши, дополнительный элемент выполняет свои функции.

С эркерами

Эркеров может быть несколько. Располагаются с любой стороны здания. Придают зданию интересный вид, многомерность.

Эркеры разные по форме:

• прямоугольные;
• полукруглые;
• многогранные.

Разные по этажности:

• одноэтажные;
• многоэтажные;
• с балконом;
• мансардой.

Стропильный конструктив эркера примыкает к основной крыше.

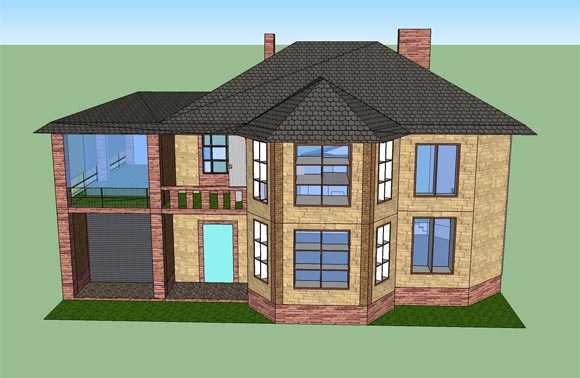

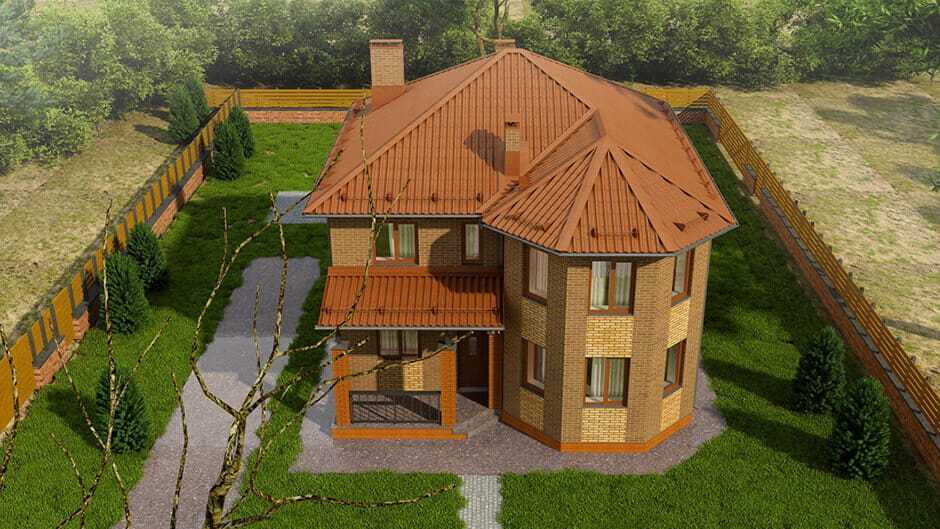

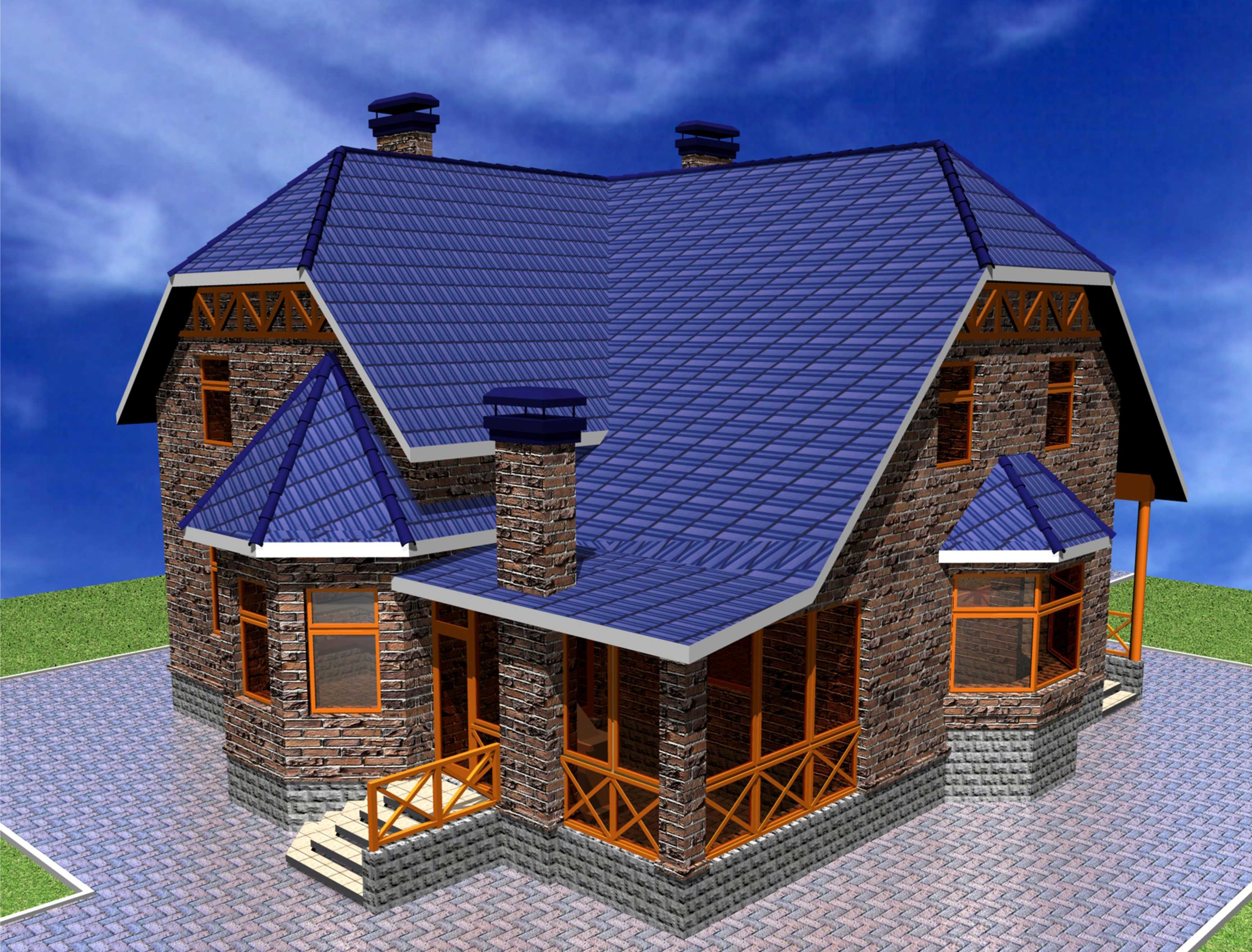

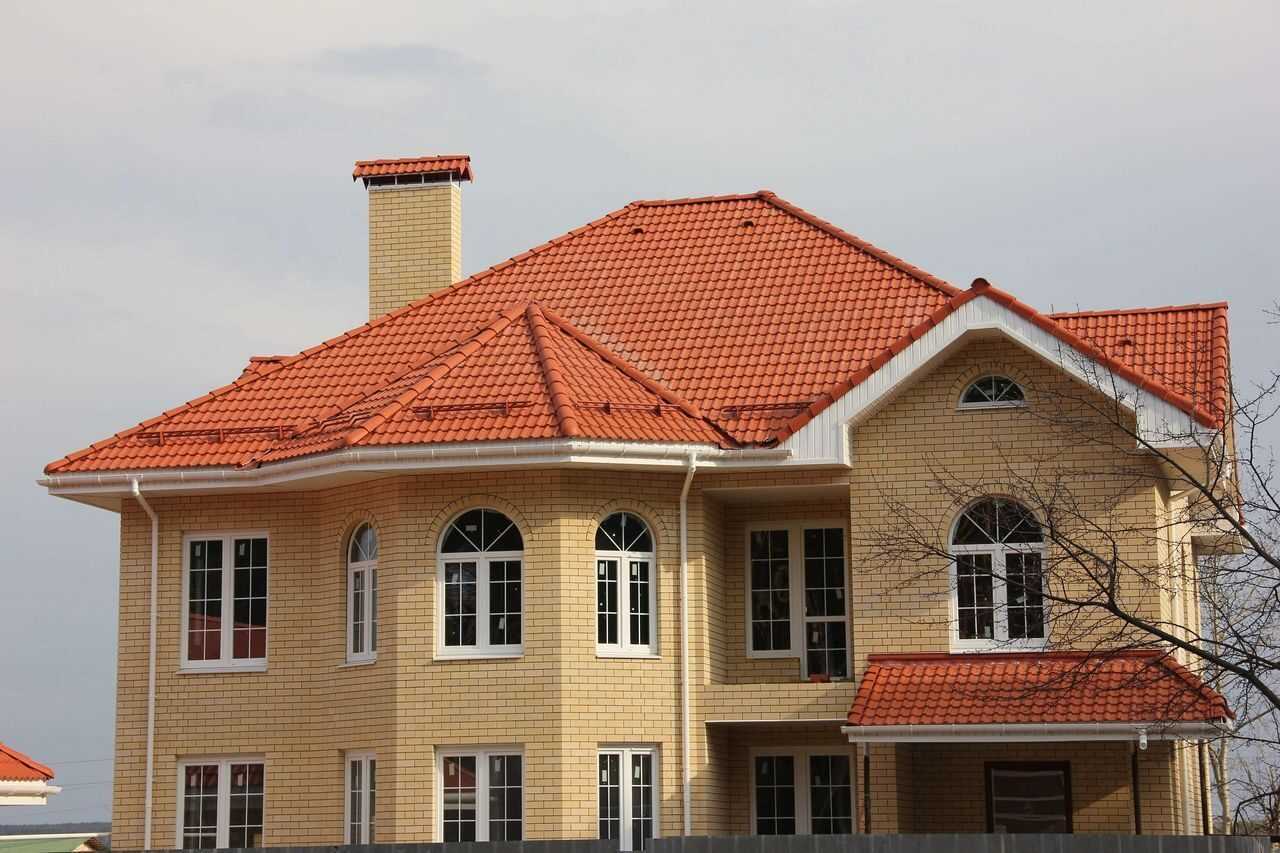

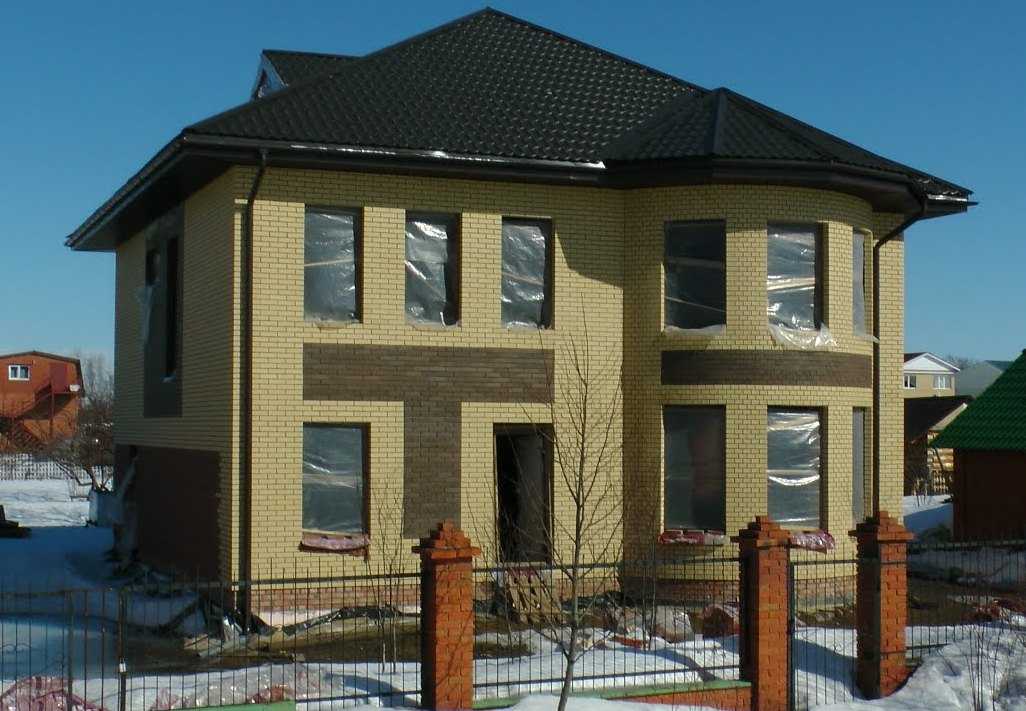

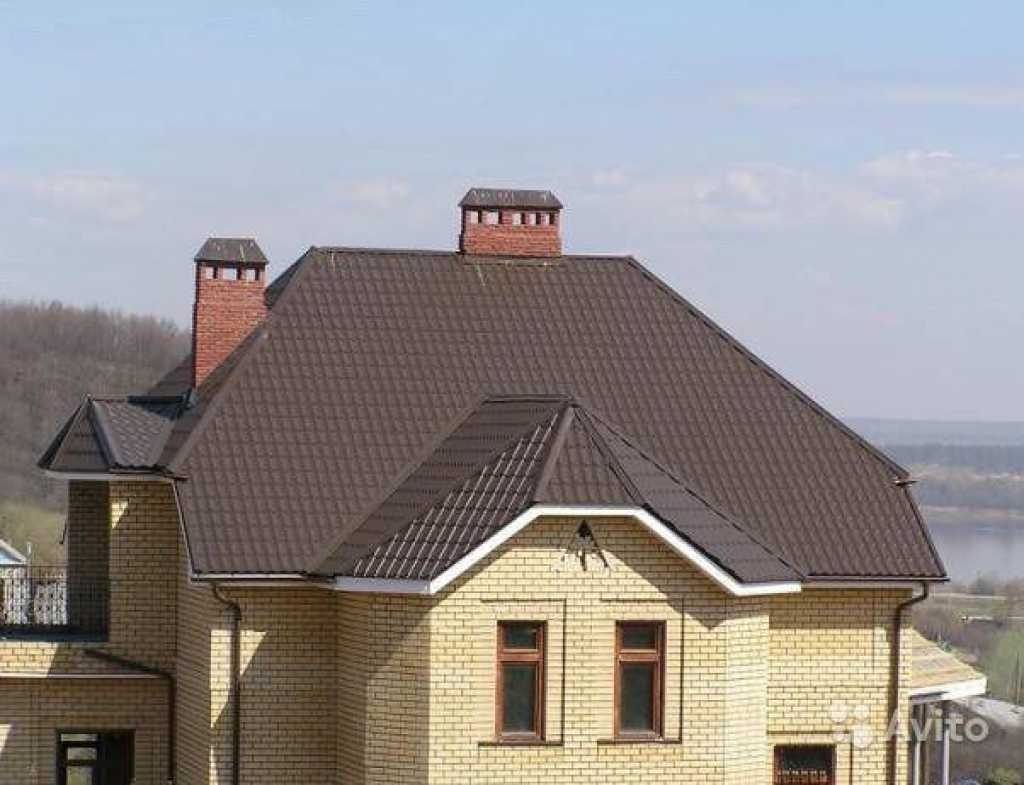

Фото вальмовой крыши с эркером:

С кукушкой

Архитектурная часть кровли, представляющая собой небольшой выступ. Названа за сходство с часами, из которых вылетает птичка.

Выполняет декоративную, функциональную задачу:

1. увеличивает полезное пространство чердачной зоны;
2. организовывает естественное освещение;
3. делает дизайн дома более интересным.

Имеет разную форму крыш:

• односкатная;
• двускатная;
• арочная;
• вальмовая.

У «кукушки» своя стропильная система, соединенная с конструкцией главной крыши. Стыки покрытия нужно герметизировать тщательно.

Г, Т и крестообразная

Две двускатные крыши врезаются друг в друга. Строится конек формой буквы Г, Т, креста, на который устанавливаются стропильные ноги, опирающиеся на мауэрлат. На стыке крыш стропила соединяются.

Трехскатная

Такой тип кровли можно встретить на пристройках к дому, эркерах. В редких случаях на самом доме, например, одна стена полностью из панорамного остекления.

С фронтоном

Фронтон позволяет изменить направление, высоту, угол ската. Служит дополнительной опорной точкой стропильной системы. Распределяет весовую нагрузку крыши на стены. Придает кровле дополнительный уровень жесткости.

Ограничение между двумя скатами кровли бывает разной формы:

• килевидное;
• лучковое;
• полукруглое;
• прерванное;
• разорванное;
• самцовое;
• трапециевидное;
• треугольное.

Стропильная система состоит из:

• фронтонных стропил;
• коньковых прогонов;
• балок перекрытия;
• затяжек;
• стоек.

С ендовой

Ендовые крыши — сложной формы. Много плоскостей, соединенных под разными углами, образуют выступы — слуховые окна. Имеют резкие внутренние углы стыков сторон кровли — ендовы.

Стропильная система более сложная, в отличие от классической вальмовой крыши. В самой широкой части стропильную ногу ендовы подпирают укосиной, снизу ставят подпорку. Обрешетку усиливают по разной технологии, в зависимости от типа кровельного покрытия.

Усилению стоит уделить предельное внимание. Осадки скапливаясь создают дополнительную нагрузку на стыки скатов

С балконом

Балкон может присутствовать абсолютно на любом типе крыши. Технологии, современные материалы позволяют воплотить любую архитектурную задумку. Особенно прост, эргономичен балкон или терраса при голландской полувальмовой.

С окном

Оконные системы вальмовых крыш доступны в многообразии вариантов. Оконная промышленность способна создать конструкцию любой сложности: от классических мансардных, до оконных систем на всю кровлю.

Вертикальное остекление возможно в разных вариациях

• с боковыми стенами и без них и фронтоном в плоскости здания;
• с боковыми стенами и фронтоном вне плоскости здания.

Популярны небольшие треугольные, трапециевидные и арочные проемы с остеклением всей вертикальной плоскости.

С козырьком

Козырек служит укрытием входной зоны, крыльца. К основной части крыши примыкает стропильная система козырька. Чаще всего делают односкатные, двускатные, трехскатные козырьки.

Многоуровневая сложная

Представляет собой сложную комбинацию из разных конструкций и видов вальмовых крыш. Имеет разные уровни линий конька, стыков и наклон скатов.

Ассиметричная

Не симметричен хотя бы один скат. Он может быть как отличной от параллельного ската длины, так и располагаться под другим углом. Удлиняют один скат при примыкании гаража, пристройки к основному зданию. Таким образом, размещают под одну крышу.

С неправильной диагональю

Диагонали крыши неравны друг другу. Разные формы, длины боковых частей кровли смещают стропильную группу по диагонали.

Назначение, преимущества и недостатки эркеров

Эркер увеличивает полезное пространство и улучшает освещение

Эркером (нем. фонарь) называют прямоугольный, полукруглый или многогранный выступ в стене здания, увеличивающий объём помещений. Элемент обычно строят через несколько этажей, кроме первого.

Крыша с эркером может выполняться как единое целое со всей кровлей или как отдельная часть.

Эркер выполняет несколько важных функций:

• увеличивает полезную площадь постройки — стены «фонаря» чаще всего делают утеплёнными;
• улучшает освещение внутреннего пространства за счёт большой площади остекления;
• придаёт постройке привлекательный внешний вид.

Среди недостатков отмечают повышенные теплопотери и затраты на строительство.

Формы эркеров

Требования к эркерным крышам:

• механическая устойчивость к порывам ветра;
• обтекаемый внешний вид для своевременного отвода осадков;
• технологичность возведения;
• возможность утепления для использования помещения в любое время года;
• минимальные нагрузки на фундамент — за счёт отсутствия капитального фронтона;
• качественное остекление для снижения теплопотерь.

Форму самого эркера выбирают, учитывая способ обустройства крыши, материалы изготовления.

По форме различают полукруглые, прямоугольные, трапециевидные, треугольные и многогранные конструкции — выбор основывают на поставленных задачах и дизайне фасадов.

Чертеж крыши и расчет ее площади

Перед тем как возводить крышу с эркером необходимо составить проект, который предусматривает подготовку схемы будущей конструкции, а также расчет необходимых стройматериалов. Расчет и составление схемы производится в такой последовательности:

Выбор угла наклона сторон

Выбор угла наклона кровельных скатов производится при учете таких критериев:

• В каких климатических условиях расположено строение, а также ветровая нагрузка. При большой нагрузке скат крыши должен быть наиболее пологим. Чем ниже скат, тем прочнее конструкция.
• При большом количестве осадков, скат крыши должен быть, наоборот, как можно выше, чтобы они своевременно скатывались, не воздействуя тем самым на поверхность крыши.
• Разновидность кровельного материала, так как для каждого вида имеются свои требования к обрешётке, а также имеют разный вес. Для каждого вида имеются некоторые ограничения по уклону ската:

Разновидность кровельного покрытия	Оптимальный уклон в градусах	Нюансы при укладке материала
Шифер	от 13 до 60	При использовании уклона меньше 13 градусов, возможно просачивание влаги, или снега в зимний период, что уменьшит срок эксплуатации крова.
Черепица керамическая	От 30 до 60	При монтаже черепицы на кровле с уклоном меньше 25 градусов, необходимо принять меры по улучшению гидроизоляционного слоя.
Металлочерепица	Минимальный уклон — 15, максимальное значение не определено
Битумный шифер	Минимальный уклон — 5 градусов, максимальный — не определен	От наклона сторон зависит шаг обрешетки, для укладки битумного шифера. С углом уклона от 5 до 10 градусов рекомендуется делать сплошное покрытие.
Стальная фальцевая крыша	Минимальное значение — 20 градусов. Максимального нет
Черепица битумная	Минимальный уклон — 12 градусов, максимальный — не определен	Данное покрытие повторяет форму любой кровельной поверхности, что удобно для строительства крыш с эркером.

Важно! Чем выше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных стройматериалов. Этот нюанс необходимо учитывать при составлении чертежа

Составление проекта

Учтя все особенности можно переходить к проектированию кровельной конструкции с составлением чертежа и расчетом строительных материалов. Для этого необходимо:

• Измерить параметры дома и выступа: высоту, ширину и длину.
• Схематически отобразить фасад и торец строения на бумаге, используя определенный масштаб.
• В зависимости от особенностей дома выбрать вид вальмовой кровли.
• Определившись с высотой крыши, согласно вышеприведенным критериям, на одном из эскизов начертить несколько моделей кровельного каркаса. Выбрав наиболее подходящий вариант, необходимо обозначить угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
• Далее, наносится на чертеж расположение стропил, отмечая их точками. Для этого длина стены делится на равные отрезки, которые и будут шагом между стропами.
• Шаг между стропами также зависит от сечения и характеристиками используемой древесины.
• Необходимость теплоизоляции кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
• На чертеже также должна быть обозначена стропила эркера.
• Если разновидность крыши предусматривает коньковый прогон, необходимо учесть, что он должен соединять парное число брусьев стропильной системы. На одном их чертежей нужно обозначить равные участки от каждого края стены.
• Из полученных эскизов составляется один большой чертеж, который в дальнейшем пригодится также для расчета материалов.

Важно! Наличие проекта и схематическое отражение конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ

Обзор диванов для эркера со спальным местом в этой статье.

Как производится расчет площади?

Расчет строительных материалов производится по определенным формулам, с учетом уклона кровли и площади кровельной поверхности.

Для расчета потребуются также такие данные:

• Наличие в кровле дымоходных труб и слуховых окон. Их присутствие увеличивает расход стройматериалов.
• Длина ската, ее расчет производится от конька до края карниза.
• Вычисляются параметры стен брандмауэра, свесов, парапетов, и других частей.

Для получения точных данных при расчете, рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в интернете. При решении выполнить расчет своими усилиями, рекомендуется разделить поверхность кровли на отдельные участки, что позволит с легкостью вычислить их площадь. После чего все значения суммируются.

Чем точнее будет рассчитана площадь кровельной поверхности, тем меньше будет расход на закупку лишних стройматериалов.

Конструкция четырехскатной крыши

Есть несколько видов крыш, наиболее эстетичной и долговечной является четырехскатная крыша.

Такая крыша устоит перед сильными ветрами, снегопадами и сильными ливнями. Четырёхскатная крыша по конструкции может быть не сложной и имеет некоторые элементы.

Отличается четырёхскатная крыша от двускатной крыши внешними данными и по конструкции. По конструкции четырёхскатная несколько сложнее, но для небольших строений вы ее сможете возвести самостоятельно.

Стандартная вальмовая крыша имеет трапециевидные скаты и треугольные скаты.

Полу вальмовая — два трапециевидных ската, два срезанных вальмовых. Данная конструкция дает возможность оборудовать в чердачном помещении мансарду с большими окнами.

Шатровая крыша имеет отличие от вальмовой крыши.

Сложная четырёхскатная имеет чердачные окна, ендовы.

Строительство данной крыши под силу только профессионалам, либо взять проект с расчетами материалов.

Четырёхскатная крыша включает те же детали что и двускатная крыша, но из-за некоторой сложности конструкции для ее строительства необходимы дополнительные детали каркаса.

Детали четырёхскатной крыши:

Мауэрлат — это помещенный на верхнюю часть основных стен брус;

Лежни – это опорные брусья, которые расположены внутри и уложены на несущие стены;

Стропила – это диагональные, накосные или боковые брусья;

Шпренгели и стойки – это опоры, которые подпирают стропильную конструкцию;

Прогон или коньковый брус — это горизонтальная подпорка для стропил, находящиеся сверху крыши;

Ригели и затяжки – это горизонтальные детали, которые соединяют боковые стропила;

Нарожники – детали, которые помещены на диагональные стропила;

Ветровые балки и подкосы – это распорки, которые увеличивают прочность крыши;

Кобылки – это доски, которые образуют нужный свес крыши.

От конструкции крыши зависит, какие детали могут использоваться при строительстве, например, карнизы над окнами или крыльцом, обрешётка.

Перед началом строительства необходимо произвести расчёты количества сырья, так же определится, какой будет крыша размером и формой, затем сделать чертёж.

Как правильно запилить?

Углы примыкания стропильных ног размечаются с помощью угольника Свенсона и запиливаются. У кровельщиков существуют правила, которых они придерживаются при запиливании и креплении стропил вальмовой крыши. Сюда относят такие нюансы:

важно сохранять единую линию положения стропил, для этого можно использовать шаблон; в качестве шаблона можно использовать обрезок доски или фанеры, где будет проведена линия от нижнего края на третью часть ширины стропилины; аналогичную черту проводят на всех брусьях, которые планируют подпиливать. Впоследствии разметку переносят на стропила, проверяя точность готового изделия

Проходят по всей крыше и проверяют степень примыкания по всей длине мауэрлата. Допустимы перепады в 2-3 мм, при необходимости делают коррективы

Впоследствии разметку переносят на стропила, проверяя точность готового изделия. Проходят по всей крыше и проверяют степень примыкания по всей длине мауэрлата. Допустимы перепады в 2-3 мм, при необходимости делают коррективы.

Стропильная система

Следующим этапом идет устройство стропильной системы крыши, подстропильных балок. Для этого используются обрезные доски и балки из дерева, которые соединяются между собой шурупами и саморезами. Подстропильные балки заготавливаются таким образом, чтобы оставался небольшой запас длины, а после монтажа все излишки просто обрезаются по шнуру.

Устройство крыши требует для начала определения угла уклона. Но все пропорции дома необходимо соблюдать в точности, в противном случае наш эркер станет схож со скворечником, что, конечно же, не добавит красоты сооружению.

Часто специалисты для наглядного представления будущих форм используют трехмерное моделирование. В данном случае это необходимость, но если вы не владеете такими программами, попытайтесь выполнить объемный чертеж на бумаге, чтобы четко представлять будущий внешний вид эркера и жилого здания. Необходимо выполнять все в одном стиле, в противном случае это будет пристройка, которая резко станет выделяться на фоне дома, но не дополнять его, а попросту портить весь внешний вид.

Стропила для крыши начинаем готовить на земле, после чего их надо поднять наверх, приступить к креплению в коньке при помощи саморезов и специальных оцинкованных пластин, придающих стропильной системе дополнительную прочность и жесткость. Такие пластины желательно крепить при помощи специальной прокатной машины, но можно воспользоваться и обычным молотком, который позволяет забить зубья пластин глубоко в дерево.

Готовые стропила (получается треугольник) надо после монтажа прикрепить к подстропильным балкам для надежности.

https://youtube.com/watch?v=05QhLS4Lb20

Устройство обрешетки

Теперь приступаем к укладке обрешетки, но перед этим на стропильную систему монтируем гидроизоляционную пленку. Такая пленка не должна натягиваться, так как при этом она может лопнуть и эффект гидроизоляции сойдет на нет. Специалисты вообще рекомендуют крепить ее с небольшим провисом, чтобы при температурных изменениях она сохранила свои свойства и целостность.

Далее строительство крыши для эркера дома продолжается с монтажом обрешетки из обрезной доски, предварительно обработанной антисептиками (стропильную систему из дерева также перед работой следует пропитать такими составами, чтобы защитить материал от насекомых). Обрешетка укладывается поперек стропильной системы, шаг будет зависеть от кровельного материала, так же, как и ее тип. Для некоторых кровельных покрытий требуется сплошная обрешетка, в этом случае можно использовать не обрезную доску, а плиты ОСП, влагостойкой фанеры должной толщины.

Устройство крыши во многом зависит от кровельного материала, так как монтаж различных покрытий требует и использование разных методик, дополнительных материалов (утеплители, пароизоляция и прочее). Также надо помнить, что такое кровельное покрытие не должно сильно отличаться от внешнего вида общей крыши дома.

Есть и некоторая сложность в монтажных работах – это устройство ендов. Для яндовой кровли применяют в основном два вида желобов:

• нижняя планка ендовы, то есть специальное приспособление для отвода дождевой и талой воды, которая будет скапливаться на стыках скатов;
• верхняя планка ендовы, выступающая декоративным элементом всей конструкции эркера.

Ендовы крепят на специальную доску, все места стыков при этом обрабатываются герметиками, часто применяется универсальный уплотнитель. После устройства крыши и укладки кровельного материала можно приступать к финишным работам внутри помещения, утеплению. Еще несколько штрихов, и можно будет любоваться результатом своего труда.

От домов с эркерами прямо-таки веет аристократичностью. История упоминает о подобных сооружениях, появившихся еще в древних крепостях – из них было удобнее противника обстреливать, да и угол обзора хороший.

Прошли столетия, и в мирное время бойницы видоизменились – стали окнами от пола до потолка, и играют теперь декоративную роль, а также позволяют впустить в дом больше солнечных лучей, что важно в нашем не слишком приветливом климате. Мода на здания с выступами появилась еще в прошлом веке, и до сих пор такое интересное архитектурное решение очень популярно в частном строительстве

Мода на здания с выступами появилась еще в прошлом веке, и до сих пор такое интересное архитектурное решение очень популярно в частном строительстве

Мода на здания с выступами появилась еще в прошлом веке, и до сих пор такое интересное архитектурное решение очень популярно в частном строительстве.

Справедливости ради стоит отметить, что возведение такого строения – недешевое удовольствие. Все дело в сложности проектирования и строительства конструкции.

Полувальмовая крыша

В некоторых случаях вместо чердака хозяева решают устроить второй этаж. В таких случаях классическая модель вальмовой крыши не подойдет, так как на стенах нужно установить окна. Следовательно, нужна немного другая конструкция.

Полувальмовая крыша представляет собой вверху обычную двухскатную конструкцию, а снизу (между первым и вторым этажами) трапецию. Данная конструкция крыши придает всему строению очень оригинальный и интересный внешний вид, а также четко подчеркивает грань между этажами. Подобная конструкция чаще всего применяется для домов небольших размеров.

Полувальмовая крыша (четырехскатная) имеет вид мансардной конструкции с изломанным скатом. Зачастую она применяется в тех случаях, когда площадь желаемого помещения не возможно вписать в треугольную форму. Дело в том, что под крышей получается достаточно много свободного пространства, и его можно применять по своему усмотрению. Чтобы пространство под крышей не пропадало, его можно использовать как жилое.

По своей конструкции подобные крыши представляют собой что-то среднее между обычной вальмовой кровлей и обычной двускатной кровлей.

С чего же нужно начинать строительство? Как и вальмовая крыша, данная конструкция также требует подробных и точных расчетов. Если знания в данной области не достаточно глубоки, лучше заказать подробный расчет – полувальмовая крыша + чертеж + таблица у специалистов.

После этого, в соответствии с полученными показателями, необходимо закупить материал

При покупке особое внимание следует обратить на качество материала. Древесина должна быть сухой, без трещин и сучков. Прежде чем приступить к выполнению работ, необходимо тщательно обработать все деревянные элементы защитным раствором

Прежде чем приступить к выполнению работ, необходимо тщательно обработать все деревянные элементы защитным раствором.

Специалисты не советуют новичкам браться за столь сложные конструкции, так как одна не значительная ошибка может привести к непредвиденным последствиям.

Если уж так сильно хочется соорудить крышу своими руками, то лучше стропильную систему доверить установить профессионалам, а вы можете заняться последующим монтажом и утеплением кровли.

Обвязка эркера

Очень часто неопытные плотники делают обвязку эркера, выступающего из здания под углом 45°, обрезая одну обвязку под прямым углом и прикладывая прилегающую к ней обвязку под углом 45°. Но значительно легче собрать эти стены, когда каждая обвязка отрезана под углом приблизительно 22,5°. Это легко сделать без использования угольника или транспортира. Просто уложите все опорные доски и обвязки вдоль меловой линии. Дайте двум обвязкам сформировать главную наружную стену с проемом приблизительно в 30 см. Сделайте тоже с опорной доской, формирующей фронтальную (выступающую параллельную основным стенам) стену.

Теперь возьмите два два самых коротких куска доски, которые будут формировать боковые стороны, и поместите их вдоль меловой линии разметки поверх опорной доски и обвязки. Пилой сделайте распил от угла к углу через эти короткие обвязки. Это даст вам угол

приблизительно 22,5° на боковых и насечку на обвязках лежащих ниже, указывая, где они должны быть распилены. Когда все нижние обвязки эркера распилены, они могут служить лекалом для верхних обвязок.

Проектирование вальмовой крыши

Разработка проекта производится на основе действующих нормативов — СП 17.13330.2011, СП 31-101-97, СП 20.13330.2010, СП 70.13330.2011 и других. Параметры кровли рассчитываются исходя из действующих нагрузок и известных характеристик дома — длины, ширины, толщины стен и их высоты. Изначально нужно выбрать кровельное покрытие, от которого будет зависеть тип обрешетки — сплошной под мягкое или разреженный под жесткое.

Стропильная система вальмовой крыши состоит из элементов:

• мауэрлат;
• основные стропила;
• коньковая балка, на которую опираются основные стропила;
• угловые стропила (накосные стропила, ендовая балка), где стыкуются 2 ската;
• короткие стропила — нарожники, длина их зависит от расстояния между стеной и ендовой балкой.

При расчете определяются их сечения, длина и способы крепления. Чтобы каждый раз не проделывать большую работу, для средней полосы рекомендуются оптимальные параметры типовых конструкций:

• угол наклона — 20-45%;
• длина карнизного свеса — 50-100 см;
• фронтонный выпуск — 40-70 см;
• сечение мауэрлата — 100х150, 150х150, 200х200 мм;
• стропила — 50х150, 50х200 мм;
• отношение глубины запила к ширине стропил — 1/4-1/3;
• шаг стропил — 0,6-1 м;
• обрешетка — 25х100, 40х150 мм;
• контробрешетка — 30х50 мм;
• шаг обрешетки под мягкую кровлю 10-100 мм, металлочерепицу и профнастил 300-650 мм;
• толщина теплоизоляции — 100-200 мм;
• нахлест гидроизоляции — 100-200 мм.

Принимая эти рекомендуемые значения для составляющих своей кровли, можно по геометрическим формулам найти длину всех элементов стропильной системы.

Поскольку расчет достаточно объемный, требует профессиональной подготовки и знания теоретической базы, для упрощения задачи рекомендуется использовать онлайн программы для вальмовых крыш.

Скаты и вальмы могут располагаться с одинаковым уклоном или под разными углами. Равноугольную конструкцию рассчитать гораздо проще, достаточно знаний геометрии и обычного калькулятора.

Особенности установки

Конструкция крыши формы конверта обладает достаточной надежностью и прочностью, но отличается сложностью проектирования и выполнения монтажа — работ, требующих высокоточных расчетов, знания столярного ремесла. Самыми сложными в исполнении являются коньковые соединения.

Основные этапы возведения кровли в форме конверта:

1. Установка мауэрлата. Предварительно на верхнюю обвязку здания закладывают мауэрлат — толстый высокопрочный деревянный брус с квадратным или прямоугольным сечением. В него затем врезают стропила. Его обустройство обязательно для равномерного распределения массы кровельной конструкции.
2. Монтаж вертикальных стоек. На покрытую лежнем несущую внутреннюю стену монтируют вертикальные стойки, которые будут поддерживать коньковый прогон. Для вальмовых конструкций используется минимум две таких стойки, а для шатровой кровли всего лишь одна.
3. Установка диагональных стропил. Диагональные стропила должны соединяться одновременно с коньковым прогоном и вертикальными стойками, поэтому их предварительно подрубают (подгоняют) под необходимую длину.
4. Крепление накосных стропил. Накосные, рядные элементы стропильной системы формируют плоскость ската.
5. Обустройство обрешетки. Данный элемент конструкции представляет собой деревянные рейки, закрепляемые перпендикулярно стропилам, распределяющим массу кровельного покрытия.
6. Изоляция кровли. После обустройства стропильной системы выполняют гидро-, теплоизоляцию скатов, затем производится укладка финишного покрытия крыши.
7. Заключительный этап — установка водосточной системы, дополнительных декоративных компонентов.

Важно знать! По утверждениям профессиональных кровельщиков, конвертную шатровую крышу проектировать и собирать гораздо сложнее, чем вальмовую!

Чертеж крыши и расчет ее площади

Перед тем как возводить крышу с эркером необходимо составить проект, который предусматривает подготовку схемы будущей конструкции, а также расчет необходимых стройматериалов. Расчет и составление схемы производится в такой последовательности:

Выбор угла наклона сторон

Выбор угла наклона кровельных скатов производится при учете таких критериев:

• В каких климатических условиях расположено строение, а также ветровая нагрузка. При большой нагрузке скат крыши должен быть наиболее пологим. Чем ниже скат, тем прочнее конструкция.
• При большом количестве осадков, скат крыши должен быть, наоборот, как можно выше, чтобы они своевременно скатывались, не воздействуя тем самым на поверхность крыши.
• Разновидность кровельного материала, так как для каждого вида имеются свои требования к обрешётке, а также имеют разный вес. Для каждого вида имеются некоторые ограничения по уклону ската:

Разновидность кровельного покрытия	Оптимальный уклон в градусах	Нюансы при укладке материала
Шифер	от 13 до 60	При использовании уклона меньше 13 градусов, возможно просачивание влаги, или снега в зимний период, что уменьшит срок эксплуатации крова.
Черепица керамическая	От 30 до 60	При монтаже черепицы на кровле с уклоном меньше 25 градусов, необходимо принять меры по улучшению гидроизоляционного слоя.
Металлочерепица	Минимальный уклон — 15, максимальное значение не определено
Битумный шифер	Минимальный уклон — 5 градусов, максимальный — не определен	От наклона сторон зависит шаг обрешетки, для укладки битумного шифера. С углом уклона от 5 до 10 градусов рекомендуется делать сплошное покрытие.
Стальная фальцевая крыша	Минимальное значение — 20 градусов. Максимального нет
Черепица битумная	Минимальный уклон — 12 градусов, максимальный — не определен	Данное покрытие повторяет форму любой кровельной поверхности, что удобно для строительства крыш с эркером.

Важно! Чем выше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных стройматериалов. Этот нюанс необходимо учитывать при составлении чертежа

Составление проекта

Учтя все особенности можно переходить к проектированию кровельной конструкции с составлением чертежа и расчетом строительных материалов. Для этого необходимо:

• Измерить параметры дома и выступа: высоту, ширину и длину.
• Схематически отобразить фасад и торец строения на бумаге, используя определенный масштаб.
• В зависимости от особенностей дома выбрать вид вальмовой кровли.
• Определившись с высотой крыши, согласно вышеприведенным критериям, на одном из эскизов начертить несколько моделей кровельного каркаса. Выбрав наиболее подходящий вариант, необходимо обозначить угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
• Далее, наносится на чертеж расположение стропил, отмечая их точками. Для этого длина стены делится на равные отрезки, которые и будут шагом между стропами.
• Шаг между стропами также зависит от сечения и характеристиками используемой древесины.
• Необходимость теплоизоляции кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
• На чертеже также должна быть обозначена стропила эркера.
• Если разновидность крыши предусматривает коньковый прогон, необходимо учесть, что он должен соединять парное число брусьев стропильной системы. На одном их чертежей нужно обозначить равные участки от каждого края стены.
• Из полученных эскизов составляется один большой чертеж, который в дальнейшем пригодится также для расчета материалов.

Важно! Наличие проекта и схематическое отражение конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ

Как производится расчет площади?

Расчет строительных материалов производится по определенным формулам, с учетом уклона кровли и площади кровельной поверхности.

Для расчета потребуются также такие данные:

• Наличие в кровле дымоходных труб и слуховых окон. Их присутствие увеличивает расход стройматериалов.
• Длина ската, ее расчет производится от конька до края карниза.
• Вычисляются параметры стен брандмауэра, свесов, парапетов, и других частей.

Для получения точных данных при расчете, рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в интернете. При решении выполнить расчет своими усилиями, рекомендуется разделить поверхность кровли на отдельные участки, что позволит с легкостью вычислить их площадь. После чего все значения суммируются.

Чем точнее будет рассчитана площадь кровельной поверхности, тем меньше будет расход на закупку лишних стройматериалов.
