Глубина заделки анкерных болтов в фундамент

Какие виды анкеров бывают

Соединители активно применяются для закладки внутрь фундаментных блоков. В зависимости от параметров, формы, размеров, запаса прочности есть несколько видов болтов.

По пособию по проектированию АБ для крепления строительных конструкций, оборудования, выпущенному к СНиПу 2.09.03, основные параметры для классификации болтов — конструктивное решение и метод монтажа.

По принципу устройства выделяют изогнутые, съемные, с анкерной плиткой, составные, с коническим наконечником. По методу установки — монтируемые до заливки бетона, элементы, вставляемые в готовые основания внутрь предварительно просверленных отверстий.

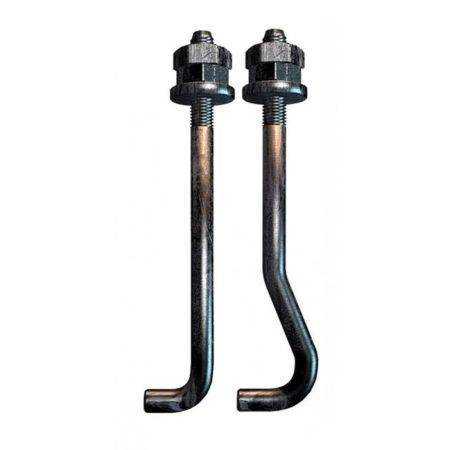

Изогнутый болт

Изогнутый тип производят по нормам и стандартам ГОСТа 24379.1-80. Болт — прямой металлический штырь с загнутым концом, отчего имеет значительное внешнее сходство с крюком.

Максимальный размер такого крепежа не превышает 180 см, а область применения ограничивается железобетонными строениями фундаментного типа.

Изогнутые крепления

Готовый продукт состоит из основной шпильки с двумя гайками и шайбой. Шайбу часто увеличивают под монтаж крупногабаритного оборудования, либо установок с увеличенным диаметром крепежного отверстия.

Изделие устанавливают перед бетонированием.

Элементы с анкерной плитой

Если приспособления выпускают длиной до 5 м, то для надежной фиксации, лучшего распределения нагрузки, сверху часто крепят плиту на резьбовой участок дополнительными гайками.

Сложность анкерной плиты зависит от фундаментного болта.

Элементы с плитой на одной стороне

Благодаря такой расширенной площадке, повышается устойчивость к нагрузкам, то есть, с такими анкерами можно использовать более тяжелое оборудование. Единственный, но очень заметный минус — монтаж соединителей еще на стадии заложения фундамента.

Устройство крепят на резьбу, либо сваркой, если есть пластина из металла.

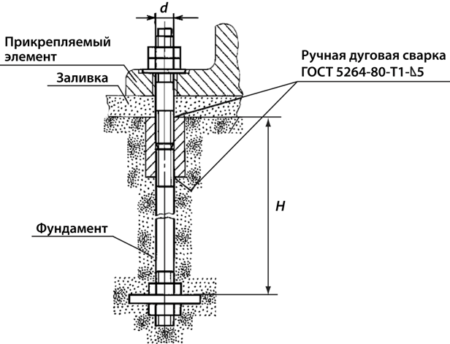

Составной крепеж

Составные анкерные крепления позволяют существенно увеличить возможную глубину заложения, даже на несколько метров.

Крепеж выпускают в строгом соответствии ГОСТу 24379.1-80, он содержит металлический основной штырь, шпильку с резьбой, скрепляющую муфту, расширенную плиту.

Крепления применяют для соединения нескольких конструктивных элементов единой стяжкой.

Составной крепежный элемент

В общий комплект составных анкеров вкладывают несколько резьбовых шпилек.

Составные элементы включают две части, которые соединяются муфтой. При использовании составного крепежа его разбирают, низ устанавливают сразу, заливают раствор, после его высыхания ставят верхнюю часть.

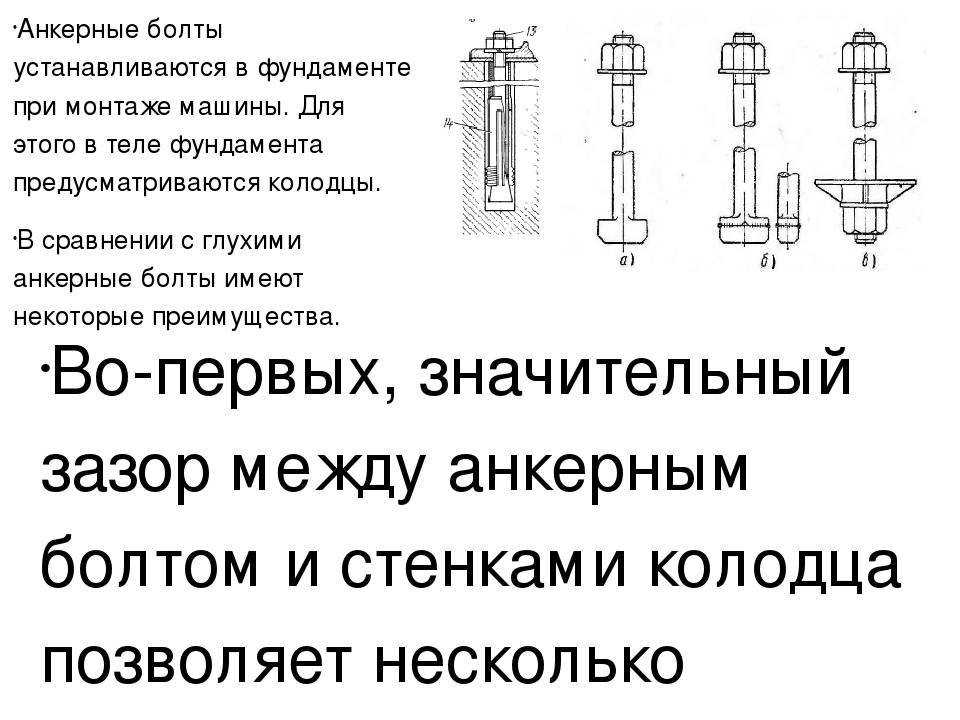

Съемные элементы

Съемный вариант устроен аналогично составному, подлежит монтажу нижней части до заливки бетонной смеси, а верхней – после отвердевания раствора.

Крепеж — штырь из металла с целой анкерной системой, которая позволяет загонять анкеры внутрь кладки из кирпича или камня, железобетонные сооружения.

Съемный вариант

С одной стороны расположена плита, а с другой – крепежные гайки. Отдельные части такого анкера стыкуют соединительной муфтой.

Элементы съемного типа способствуют монтажу инженерно-технического оборудования, независимо от целевого назначения конструкции, существуют в трех форматах: литой, составной, сварной болт.

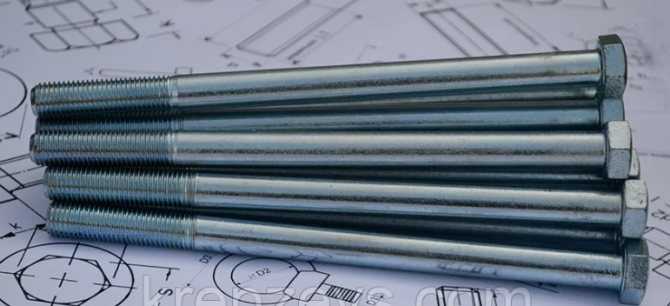

Прямые анкеры

Болты для фундамента прямого типа — простые длинные штыри, достигающие в размерах до 140 см.

Этот вид анкера можно устанавливать в готовый фундамент, заранее высверлив отверстия под каждый штырь. Фиксация положения осуществляется цементным раствором, либо эпоксидным клеем.

Прямой соединитель

Обеспечение данных происходит только на очень твердых опорах для зданий, то есть, без деформационного давления.

Продукция выпускается с параметрами 1,6-4,2 мм в диаметре, от 30 см длиной. В производстве используется только высокопрочная сталь, что укрепляет болт достаточно для стойкого переноса механических нагрузок.

Изделия успешно привлекаются для монтажа оборудования в твердое, не эластичное основание.

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

1. Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.

2. Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.

3. Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.

4. Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
5. Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.

6. Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

Химические анкеры

Химический анкер является идеальным способом крепления различных конструкций к ячеистому или пустотелому бетону. Он не пользуется большим спросом только по одной причине – высокой стоимости таких изделий.

Принцип работы базируется на создании монолитного соединения тела болта с материалом основания путём заливки в установочное отверстие жидкого быстротвердеющего двухкомпонентного клеевого состава. Распределяясь по всей длине пробурённой скважины и заполняя собой поры и пустоты, клей максимально равномерно распределяет нагрузку и делает материал в точках крепления более прочным.

В продаже есть множество разновидностей химических анкеров, различающихся составом клеевой смеси, формой выпуска, способами установки. Металлические метизы приобретаются отдельно.

В быту удобнее всего использовать ампульные (капсульные) анкеры.

Ампулы подбирают под диаметр шурупа или шпильки. Они разделены на две капсулы, в одной из которых находится основной клеевой состав, а в другой отвердитель. После установки ампулы в отверстие прямо в неё вкручивают метиз, оболочки капсул при этом разрываются, их содержимое смешивается и быстро твердеет.

На торце ампулы имеется углубление для позиционирования шурупа Источник etm.ru

Цена фундамента станков

Если станок достаточно большой и тяжёлый, цена строительных работ будет довольно значительной. К строительству фундамента станка лучше всего приступать сразу после заключения контракта на поставку станка, запросив чёртёж фундамента у производителя. В этом случае, как правило, есть 4-8 месяцев на выбор опытного производителя работ, согласование сметы и контракта на изготовление фундамента

Важно не откладывать начало работ на момент изготовления станка. Иначе придётся отложить начало установки, пуско-наладки и запуска в эксплуатацию на срок согласования, изготовления и застывания фундамента. В итоге это может обернуться простоем дорогостоящего оборудования

В итоге это может обернуться простоем дорогостоящего оборудования.

Анкерный болт с гайкой – вес, размеры: что говорит нам ГОСТ?

Так как все крепежные элементы – сложные монтажные изделия, то все они имеют соответствующую техническую документацию. Именно из таких документов мы и можем узнать в случае необходимости технические параметры. К примеру, выбирая тот или иной крепеж, мы хотим знать, выдержит ли анкерное крепление вес в 100 килограммов или нет. Благодаря тому, что имеется документация, мы получим ответ на наш вопрос.

Самый маленький анкер, размеры которого 5×6,5×18 мм, согласно заявленным характеристикам изготовителя, способен выдержать нагрузку на вырывание до 800 кгс. Для того, чтоб было понятней, кгс – это обозначение килограмм/силы, где в расчет берется масса в один килограмм и сила, с которой этот килограмм оказывает давление на весы. Дальше вычисления совсем просты, 1 кгс равен примерно одному килограмму любого предмета, исходя из этого, такой анкер выдержит изделие весом в 800 килограмм.

Также абсолютно любой болт имеет соответствующий ГОСТ, который и делит все крепежные конструкции на разновидности по способности выдерживать определенную нагрузку, величине и диаметру крепежного элемента. На больших строительных площадках такая документация помогает при выборе элементов крепления и закупке соответствующего материала.

3 Общие положения

3.1 По способу установки
болты подразделяются на устанавливаемые до бетонирования элементов, в которые
они заделываются (с отгибом и с анкерной плитой), и на готовые элементы, устанавливаемые в
просверленные скважины (прямые и конические). Прямые болты в скважинах
закрепляются с помощью синтетического клея или виброзачеканки, а конические — с
помощью разжимных цанг или цементно-песчаных смесей.

3.2 По условиям эксплуатации
болты подразделяются на расчетные и конструктивные. К расчетным относятся
болты, воспринимающие нагрузки, возникающие при эксплуатации строительных
конструкций. К конструктивным относятся болты,
предусматриваемые для крепления строительных конструкций, устойчивость которых
против опрокидывания или сдвига обеспечивается собственным весом конструкций.
Конструктивные болты предназначаются для рихтовки строительных конструкций во
время их монтажа и для обеспечения стабильной работы конструкций во время
эксплуатации, а также для предотвращения их случайных смещений.

3.3 Болты, предназначенные
для работы в условиях агрессивной среды и повышенной влажности, следует
проектировать с учетом дополнительных требований, предъявляемых СНиП 2.03.11.

3.4 Конструкция и размеры
фундаментных болтов должны соответствовать требованиям ГОСТ 24379.1, технические
условия по ГОСТ 24379.0.

3.5 По конструктивному
исполнению болты могут быть с отгибом, с анкерной плитой, прямые и конические
(распорные), таблица 1.

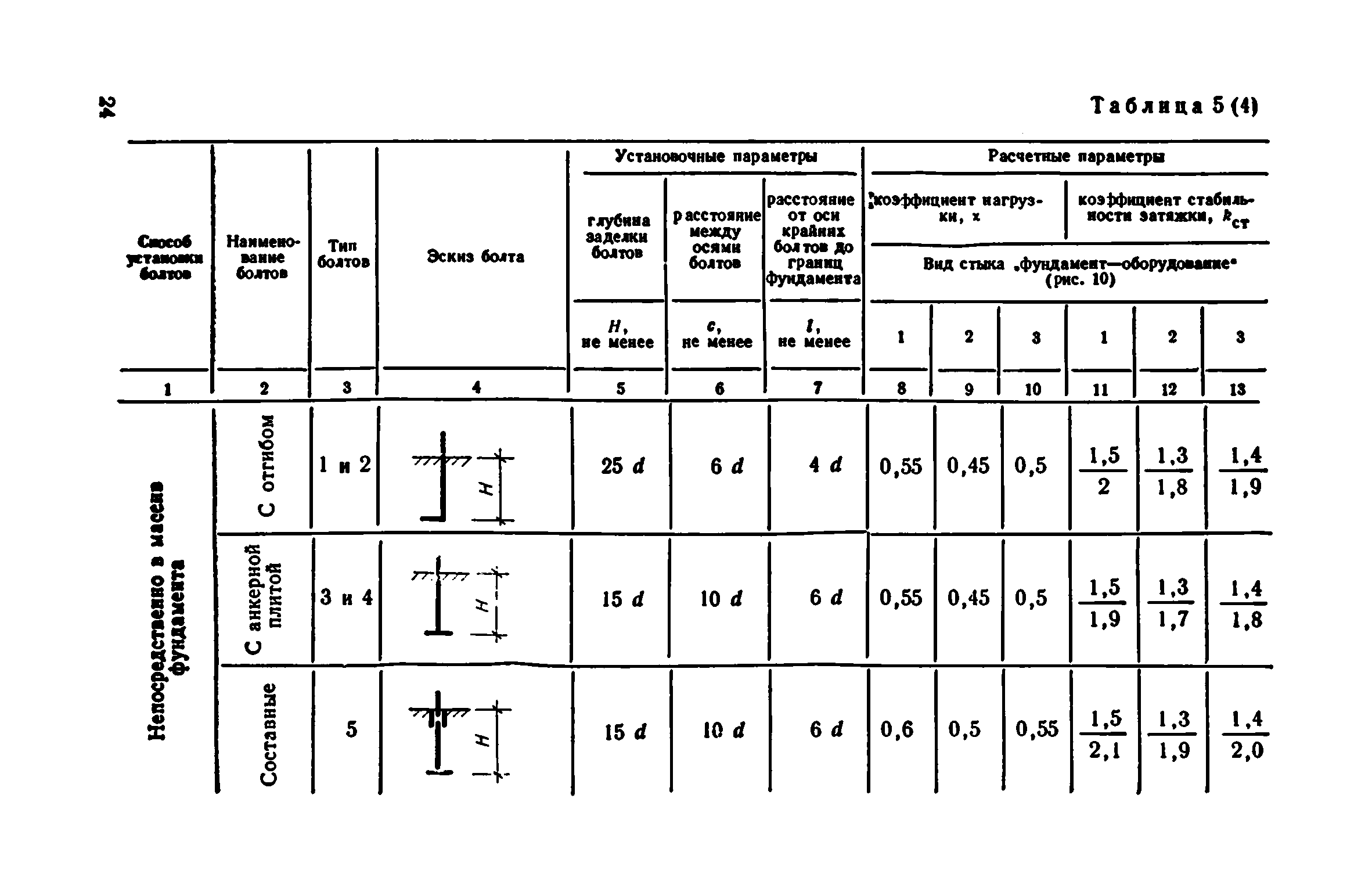

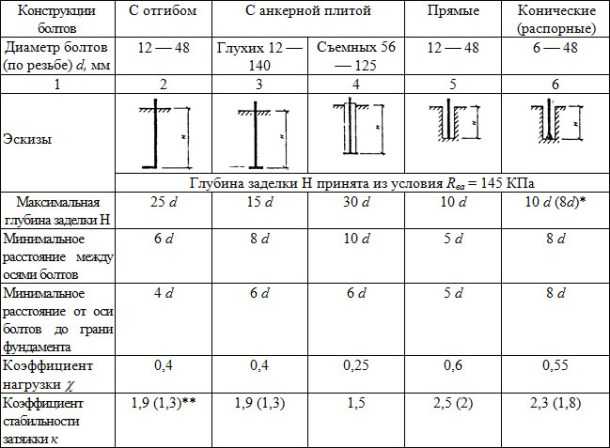

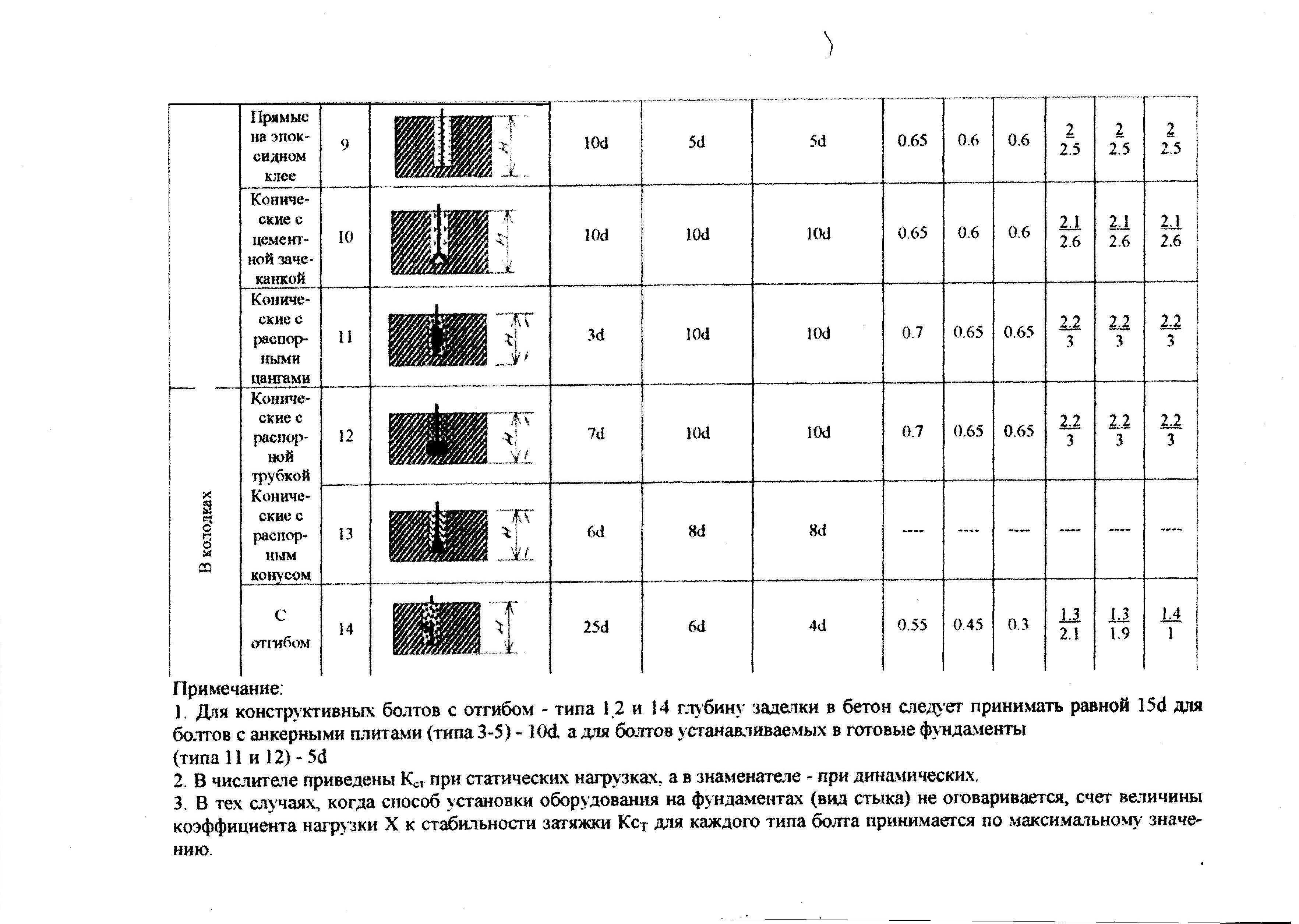

Таблица 1

Конструкция болтов	С отгибом	С анкерной плитой	Прямой	Конический (распорный)
глухой	съемный
Минимальная глубина заделки	25d	15d	30d	10d	10d (8d)*
Наименьшее расстояние между болтами	6d	8d	10d	5d	8d
Наименьшее расстояние от оси болта до грани фундамента	4d	6d	6d	5d	8d
Коэффициент стабильности затяжки К	1,9 (1,3)**	1,9 (1,3)**	1,5	2,5 (2)**	2,3 (1,8)**
* — в скобках дана глубина заделки для болтов диаметром менее 16 мм; ** — в скобках приведены значения коэффициента К для статических нагрузок.

3.6 Болты,
устанавливаемые в скважины, допускается применять для крепления строительных
конструкций, не испытывающих значительных динамических нагрузок.

3.7 Для крепления несущих
колонн зданий и сооружений, оборудованных мостовыми кранами, а также для
высотных зданий и сооружений, ветровая нагрузка для которых является основной,
не допускается применять болты, устанавливаемые в скважины, за исключением
болтов с коническим концом, устанавливаемых способом вибропогружения с глубиной
заделки не менее 20d.

3.8 Для конструктивных болтов
с отгибом глубину заделки в бетон допускается принимать равной 15d, для болтов с анкерными плитами — 10d, a для болтов, устанавливаемых в скважины, — 5d.

3.9 Наименьшие допустимые
расстояния между осями болтов и от оси крайних болтов до грани фундамента
приведены в таблице 1.

3.10 Расстояния между
болтами, а также от оси болтов до грани фундамента допускается уменьшать на 2d при соответствующем увеличении глубины
заделки болта на 5d.

3.11 Расстояние от оси болта
до грани фундамента допускается уменьшать еще на один диаметр при помощи
специального армирования вертикальной грани фундамента в месте установки болта.

3.12 Во всех случаях
расстояние от оси болта до грани фундамента не должно быть менее 100 мм для
болтов диаметром 30 мм включительно, 150 мм — для болтов диаметром до 48 мм и
200 мм — для болтов диаметром более 48 мм.

3.13 При установке спаренных
болтов (например, для закрепления несущих стальных колонн зданий и сооружений)
следует предусматривать общую анкерную плиту с расстоянием между отверстиями,
равным проектному расстоянию между осями болтов, или устанавливать одиночные
болты с разбежкой по глубине.

Разновидности анкерных болтов

1. С гайкой. Бюджетный вариант крепежной системы гарантирует надежность соединения. По структуре такой болт состоит из винта, стальной трубки и гайки. При монтаже болт перемещается по длине стержня. В результате его наконечник становится утолщенным. Болты с гайкой подходят при работе с бетонными конструкциями, кирпичом, природным камнем. Анкерные болты этого вида встречаются с диапазоном диаметра от 6 до 28 миллиметров. Длина такого изделия может достигать 3 сантиметров.
2. Клиновые. Это усовершенствованный вариант анкерного болта с гайкой. Основное отличие – втулка на конце. В другой части размещены гайка и шайба.  Во избежание разрушения  из-за коррозии болты оцинковывают. Сами изделия производят  из углеродистой и нержавеющей стали. Между собой они отличаются диаметром (от 6 до 12 мм), допустимой толщиной изделия, которое вы планируете крепить (до 2 см), толщина поверхности при монтаже (до 53 мм), сила. Для установки достаточно будет стандартного набора инструментов. Способ крепления не отличается от обычных анкеров. Клиновые болты выдерживают большие нагрузки. За счет высокого внутреннего напряжения увеличиваются показатели вырывающей силы, что позволяет монтировать тяжелые предметы в стены.
3. Шестигранные. Предназначены для работы с поверхностями повышенной твердости. Они востребованы в строительной и ремонтной сферах. Шестигранная головка, отличающая их от других видов, вращается по резьбе распорного болта. За счет этого и получается расширенная втулка. Изделия изготавливают из оцинкованной стали, защищающей от коррозии.
4. Ударные. Подходит для монтажа массивных предметов, когда эстетичность не играет особой роли. Используются при работе со строительными конструкциями, сантехникой и другими тяжелыми деталями. Основание, на которое планируется установить анкер, должно быть достаточно плотным. Болты между собой отличаются длиной (до 5 см), диаметром (до 2 см), величиной вырывающей силы. Ключевое правило – толщина поверхности должна быть не менее 10 см. Процесс монтажа в стену включает несколько этапов. Изначально нужно сделать отверстие в поверхности. Оно должно быть длиннее самого болта. Затем освобождаем отверстие от пыли. Забиваем втулку, которая при воздействии ударных инструментов подстраивается под нужный диаметр. Вкручиваем болт. Анкерный забивной болт все время держим перпендикулярно по отношению к поверхности.
5. Четырехсегментные. Предназначены для крупногабаритных вещей. За счет особой конструкции удается гарантировать повышенную надежность крепежной системы. Используют в прочных однородных породах и пористых стенах. По структуре втулка имеет четыре сегмента. Одна пара скреплена кольцом, вторая – пружиной. Имеется распорный элемент.  Болт перемещается по длине анкера при вкручивании. Надежная фиксация обеспечена по всей длине крепежного элемента.
6. Винтовые. Для производства используют арматурный прокат. Фиксируются в отверстии за счет специальных наполнителей. В комплект входят стержень, шайба и гайка.

Правила выбора

Подбор анкеров с гайками производится в зависимости:

• от вида крепежного элемента;
• от размеров крепежа, способного выдержать определенный вес закрепляемой конструкции.

Основные разновидности анкеров с гайками

Анкерные крепежи, оснащенные фиксирующими гайками, могут быть одного из следующих видов:

• стандартные изделия (как показано на рисунке выше). Используются преимущественно в бытовых целях, например, для подвешивания книжной полки, крепления вешалки, двери и так далее;

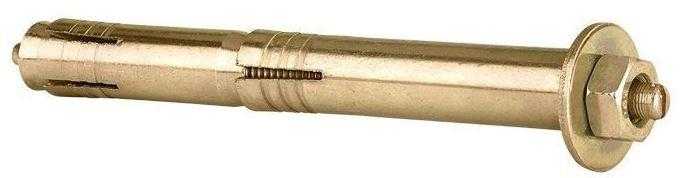

• двухраспорные анкеры – стандартные крепежные элементы дополняются одной или двумя, в зависимости от конструкции, распорными гильзами, что позволяет получить более прочное крепление. Двухраспорные анкерные болты преимущественно используются при необходимости крепления каких-либо приспособлений к бетону или кирпичу, имущему трещины и/или небольшие пустоты;

Крепежный анкер с двумя распорными гильзами

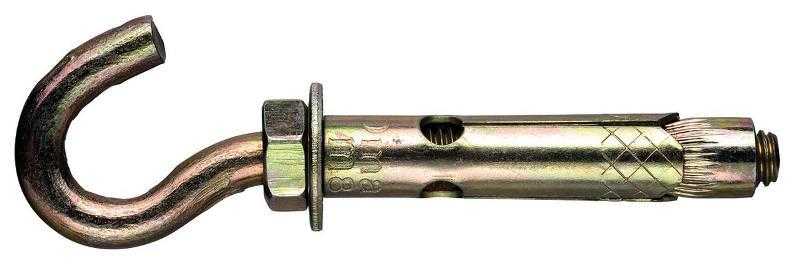

анкеры с крючком или петлей. Основное отличие – наличие дополнительного приспособления (крюка, петли) с гайкой. Такие крепежи используются при необходимости подвешивания отдельных видов предметов, например, светильников, к потолку или стенам;

Анкерный болт для подвешивания

болт-шпилька. Такая разновидность используется при необходимости выполнения сквозного крепления или соединения деталей между собой.

Анкер для сквозного соединения

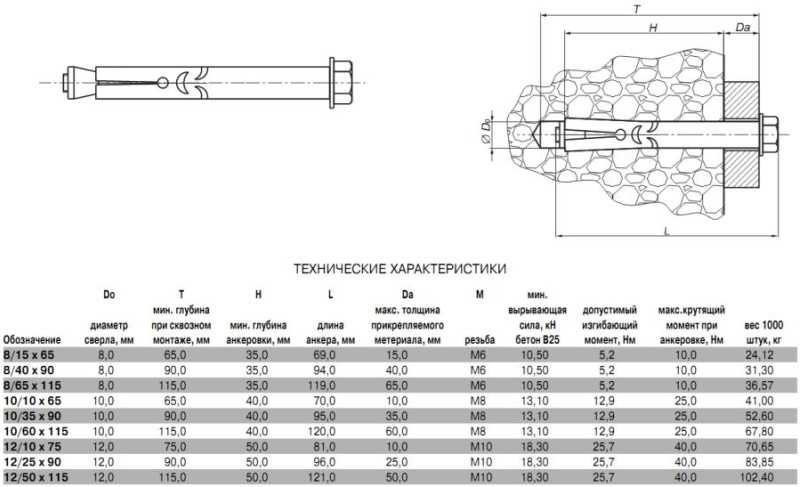

Подбор размеров

Выбор анкера также основывается на размерах крепежного элемента.

Основные размеры – это:

• длина анкерного болта;
• диаметр крепежного элемента, от которого зависит диаметр сверла, необходимого для проведения корректной установки с максимальным запасом прочности;
• глубина анкеровки, то есть расстояние, на которое необходимо вставить крепежный болт в основание;
• минимальная длина сквозного монтажа;
• диаметр резьбы, на основании которого подбирается размер фиксирующей гайки, например, М 16.

На основании размеров болта устанавливаются и технические характеристики крепления, к которым относятся:

• толщина закрепляемого предмета;
• вращающая сила;
• изгибающий момент;
• крутящий момент.

Выбор анкеров с гайками по размерам

Если сказать простыми словами, то чем больше размер анкерного болта, тем конструкции больших размеров и веса может выдержать крепежный элемент.

Устройство фундамента станков

На дно котлована насыпают песчано-гравиевую подушку (по 15-20 сантиметров на каждую фракцию). Следующий этап – строительство опалубки, опоясывающей контур фундамента. Ее собирают из съемных металлических или деревянных щитов, соединенных поперечными стяжками. Затем во внутреннюю полость основания вводят армирующий каркас (в основаниях для небольших станков можно обойтись без каркаса), а дно опалубки укрывают слоем гидроизоляции. В особых случаях на дно основания укладывают особый материал, гасящий вибрацию (дубовый брус или что-то другое).После этого внутреннюю полость заполняют бетоном, укладывая раствор слоями по 10-15 сантиметров. Причем каждый слой тщательно утрамбовывается. Заливка и трамбовка каждого слоя должна завершиться до схватывания раствора (35-40 минут от момента введения бетона в опалубку).

Классификация анкерных болтов.

Типы и конструкция фундаментных болтов. За способом установки бывают болты с установкой до заливки фундамента и такие, которые устанавливаются в просверленные отверстия в готовом фундаменте или другом элементе конструкции.

В зависимости от конструкции, выделяют изогнутые болты, болты с анкерной плиткой, составные анкерные болты, съемные, прямые и болты с коническим концом. Изогнутые болты, как правило, применяются тогда, когда нет зависимости между высотой фундамента и глубиной заделки болтов. Они устанавливаются до бетонирования или монтируются в уже готовое основание. Несколько меньшей глубиной установки обладают болты с анкерной плиткой, они используются, когда от этой глубины зависит высота фундамента. Данный элемент служит исключительно для поддержания прочности конструкции, в основном ставится до бетонирования. Для установки методом поворота или надвижки нужны составные болты с анкерной плиткой. Муфту и нижнюю часть данного элемента (шпилька с плиткой) закладывают в основание на стадии бетонирования, а в муфту на всю длину резьбы ввертывается верхняя шпилька. Такой болт фиксирует оборудование и крепится до бетонирования. Для крепления тяжелого оборудования с большими динамическими нагрузками (электротехника, прокатное оборудование) лучше всего подойдут съемные болты. При их установке в фундамент нужно заложить лишь анкерную арматуру, а шпилька уже устанавливается после заливки фундамента в трубу. Для изготовления данного элемента применяют высокопрочную сталь, которая устойчива к разрывам.

Для крепления конструкции с большим уровнем асимметрии рекомендуется выбирать прямые болты на клею (эпоксидном или силоксановом), а также болты, виброзачеканенные цементно-песчаной смесью. Такие болты выдерживают большие нагрузки, их ставят в скважину, просверленную в готовом фундаменте. Распорные болты предназначены в основном для крепления конструкций и оборудования, испытывающие вибрационные и статические нагрузки. Их можно прикрепить с помощью дюбелей или разжимной тяги. Чаще всего данный материал применяется для сантехники, вентиляционных устройств, отделки и облицовки. И, наконец, болты с коническим концом используются для крепления конструкций, которые не выдерживают сильные удары или динамические нагрузки. Их можно прикрепить с помощью цементно-песчаной смеси методом вибропогружения. Данный материал устойчив к коррозии, а также прекрасно держит механическую нагрузку.

Следует знать, что анкер удерживается в фундаменте за счет трех основных рабочих принципов. Прежде всего, это трение, то есть нагрузки, которые воспринимаются анкерным болтом, передаются на материал основания посредством трения тела анкера о материал основания. Для этого нужно наличие распирающей силы, которая может создаваться за счет распора металлической цанги или пластикового дюбеля. Следующий принцип, это упор — нагрузки, которые воспринимаются анкером, компенсируются внутренними силами сопротивления материала излому, возникающими на глубине анкеровки. Также следует отметить такой принцип, как склеивание, то есть нагрузки компенсируются внутренними касательными напряжениями в области контакта тела анкера и материала монолита. Данный принцип работы характерен для клеевых анкеров, а также закладных деталей без упорных приспособлений и уширения. Большинство анкерных болтов удерживаются в материале основания посредством комбинации описанных выше принципов. Анкерное крепление, как правило, разрушается в самом слабом его месте. Различают такие виды разрушений, как вырыв, излом или пластический изгиб анкера, коррозия, плавление или выгорание анкерного болта.

8.2. Увеличение массы и жесткости фундаментов при их усилении (ч. 9)

В процессе эксплуатации центробежных дымососов в рециркуляции газов марки ГД-26×2 к турбоагрегатам мощностью 800 тыс. кВт возникли повышенные вибрации подшипников дымососов и подшипников их двигателей. В результате произошли поломки подшипников. Кроме того, в теле фундаментов дымососов появились вертикальные трещины с шириной раскрытия 0,3—2 мм, которые проходили от верхнего обреза фундамента до дневной поверхности и располагались в местах крепления машины к фундаменту (рис. 8.12, а). Железобетонные массивные фундаменты дымососов выполнены в виде единого монолитного блока с необходимыми уступами и выемками. Верхняя часть фундаментов значительно ослаблена колодцами анкерных болтов, при этом расстояние от грани колодцев до края фундаментов в местах крепления подшипников и дымососов было менее требуемого .

Результаты измерений и полученные формы колебаний (рис. 8.12, б) обследованных фундаментов дымососов показали, что верхняя часть фундаментов не является единым массивом, а разделена на отдельные конгломераты сквозными трещинами.

Амплитуды горизонтальных колебаний верхнего обреза фундамента достигали 0,07 мм, а рамы и подшипника дымососа — 0,25 мм, что указывало на отсутствие жесткой связи между машиной и фундаментом. Причинами этого являлись уменьшение жесткости крепления анкерных болтов в теле фундамента из-за наличия трещин и нарушения целостности верхнего строения его, а также ослабление затяжки анкерных болтов вследствие накопления пластических деформаций в болтах при совместном действии динамических нагрузок и высоких температур, возникавших из-за недостаточной теплоизоляции машины. Последнее способствовало также возникновению дополнительных температурных деформаций в верхней части фундамента .

Состояние фундаментов требовало незамедлительного усиления, которое было выполнено следующим образом. Верхнее строение, ослабленное выемками и трещинами, на всю высоту было усилено железобетонным поясом-обоймой толщиной 0,5 м (рис. 8,12, в, г), что обеспечивало необходимую по расчету жесткость фундамента, а также надежную связь между машиной и фундаментом вследствие увеличения жесткости верхней части фундамента в местах крепления анкерных болтов. Имеющиеся трещины были зацементированы раствором из расширяющегося цемента, а в местах установки анкерного болта заполнены эпоксидной смолой. Для обеспечения надежной затяжки гаек крепления в узел затяжки анкерных болтов был введен упругий элемент. Одновременно было рекомендовано усилить теплоизоляцию, обеспечить зазор между ее поверхностью и элементами фундамента не менее, чем в 100 мм. Каркас обоймы (сталь класса A-II, диаметром 12 и 8 мм, с шагом 200 мм соединялся с арматурой фундамента на сварке с помощью отдельных стержней на уровне сеток фундамента. Бетонирование обоймы осуществлено бетоном марки М 300.

В работе рассмотрены случаи усиления отдельных конструктивных элементов рамных сборно-монолитных фундаментов турбоагрегатов путем повышения жесткости этих элементов, работающих в области частот, близкой к резонансной. Повышение достигалось увеличением толщины бетонных сечений элементов (с добавлением арматуры по расчету), а также введением дополнительных металлических связей.

Усиление фундаментов машин ударного действия большей частью осуществляется при реконструкции в связи с установкой на фундаментах более мощного оборудования или при значительных колебаниях зданий. Случаи усиления таких фундаментов, вызванные ошибками при их проектировании или возведении, описаны в работах .

Усиление фундаментов машин ударного действия (типа кузнечных и штамповых молотов, бойных копров), в основном ограничивается переустройство шаботной части. В качестве примера (данные М.И. Забылина) рассмотрим усиление фундамента бойного копра, подшаботная часть которого (рис. 8.13) в верхней части была разрушена при эксплуатации на отдельные конгломераторы, а арматурные сетки оказались порванными. Перед усилением конгломераторы частично удалили. В пробуренные вертикальные скважины диаметром 40 мм на эпоксидном клее установлены арматурные стержни диаметром 36 мм класса А-II на глубину около 1 м. К этим стержням была приведена арматурная сетка набетонки, выполненной из бетона марки М 300 на высоту удаленной части разрушенного бетона.

Основные виды изделий

Изделие имеет разные конструктивные приспособления, помимо резьбы с одного края. Конец анкера может быть изогнутым или прямым.

Различают разновидности:

• изогнутые с двумя гайками и шайбой;
• фундаментный болт с анкерной плитой;
• анкер составного сечения;
• съемный вид;
• прямого типа с двумя гайкам и шайбами;
• с коническим окончанием.

По размеру различают малые (длина до 55 мм, а периметр сечения до 8 мм), средние (до 120 и 12 мм, соответственно), большие (220 и 24 мм). По варианту монтажа бывают распорные, клиновые и забивные.

Изогнутые

Разновидность имеет окончание в виде крюка вместо резьбового участка. Изделия выпускаются до 180 мм и ставятся в железобетонных основаниях. Крючок обеспечивает комфорт при навеске предметов, на вертикальное ограждение.

Под крюком располагается гайка, которая применяется в конструкции изогнутого метиза и служит для разжима распорной цанги. Так втулка надежно фиксируется в перегородке или несущей стене. Удобство этого вида заключается в том, что его можно убрать в любое время, если есть необходимость.

Эти виды применяются в быту и служат для навески приборов освещения, бойлеров, других устройств. В других вариантах свободный конец изгибается кольцом и приспособлен для натягивания веревки.

Составные

Крепеж состоит из анкерной плиты и стержня, который соединяется муфтой со штырем. Закрепить шпильку в бетоне можно с помощью резьбы, на которую накручивается гайка, чтобы стянуть крупные строительные элементы или части оборудования. Шпильки достигают несколько метров в длину.

Фундаментный комбинированный болт служит для фиксации оборудования в опоре. Нижний стержень крепежного элемента с анкерной плитой и муфтой ставится до подачи бетона, а верхняя часть ввертывается в сцепление. Оборудование навинчивается на шпильку, затем верхняя часть приваривается. Используется метрический тип резьбы, материалом служит конструкционная углеродистая, низколегированная или конструкционная сталь.

Съемные

Анкерное окончание монолитно заделывается в кирпич или бетон, а в него ввинчивается болт, который может демонтироваться из отверстия при необходимости. Распорные анкеры применяются в отделочных, ремонтных работах, состоят из клина и распорной цанги. Эффективность работы зависит от разновидности материала заделки и глубины анкеровки фундаментных болтов.

Втулка расширяется клином и прочно держится в бетоне за счет сил трения. При монтаже клин может забиваться внутрь цанги или ввинчиваться по резьбе. Есть разновидность крепежа, когда втулка снабжена двумя участками расширения и блокирует вылет метиза около головки и на теле анкерного устройства. Такими разновидностями крепят заполнения поемов, перегородки, несущие профили под панельную отделку.

Прямые

Выглядят как металлические штыри с резьбой на одном торце. Монтируются в монолитные участки одновременно с укладкой бетона или вклеиваются в готовое основание. По нормам прямые анкеры не должны превышать 140 см.

Забивные анкера относятся к механическим разновидностям и состоят из двух элементов:

• стальной обоймы или из иного прочного материала;
• резьбового штыря, вкручивающегося в кассету.

С анкерной плитой

Болты выпускают в виде стержня с метрической резьбой, на одной стороне которого крепится плита с помощью шайб и гаек. Опорный элемент предназначается для крепкой фиксации в бетоне. Такие крепежи производятся длиной до 5 м, изготавливают из сталей высокой прочности марок 09Г2с, 20, 40Х, 35.

Перед тем как крепить анкер в основании, в отверстие наливают специальный клей или химический раствор

При таком крепеже важно соблюдать технологию нанесения и выдержки, иначе может пострадать несущая способность соединения. Время эксплуатации каждого вида после заливки клея указывается в инструкции

Анкерная плита увеличивает площадь опоры предмета и поддерживает его дополнительно.
