Опалубка из досок для фундамента своими руками: как сделать, пошагово, чертежи, фото

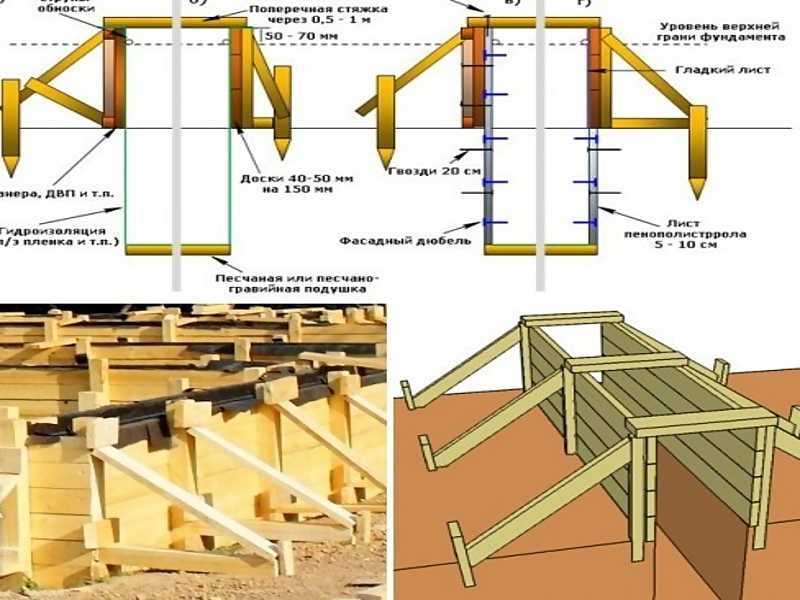

Устройство деревянной опалубки ленточного фундамента с использованием стенок траншеи в качестве формы для заливки бетона.

Мелкощитовая разборная конструкция из досок, или фанеры, устанавливаемая по краям траншеи, является наиболее простым типом деревянной опалубки, которую можно сделать своими руками. Заливка бетона производится непосредственно в траншею, вырытую в глинистом грунте. В зависимости от материала и наличия несъёмных элементов данная конструкция может иметь следующие варианты:

Опалубка из фанеры

Палуба из фанерных панелей. На край траншеи устанавливаются фанерные щиты (3), которые укрепляются при помощи раскосов (8) к кольям (4), расположенным на расстоянии не менее 1 м от края траншеи. Шаг раскосов нужно сделать не более 1м. Верхние срезы щитов скрепляются деревянными перемычками (6) с шагом 0,5-1 м. Допустимые отклонения геометрии фанерных щитов не должны превышать 2 мм на 1м длины опалубки. Краевые струны обноски (7) устанавливаются по верхнему краю бетонной заливки (5). Гидроизоляционный материал из ПВХ, или EPDM (2) укладывается на подушку из песка (1), утрамбованную на дне траншеи. Его края должны полностью закрывать грунтовые стенки и щиты, с загибом по их верхнему краю и надёжной фиксацией при помощи мебельного степлера.

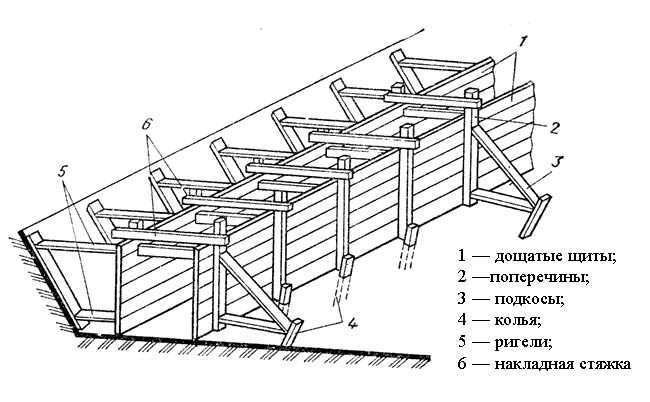

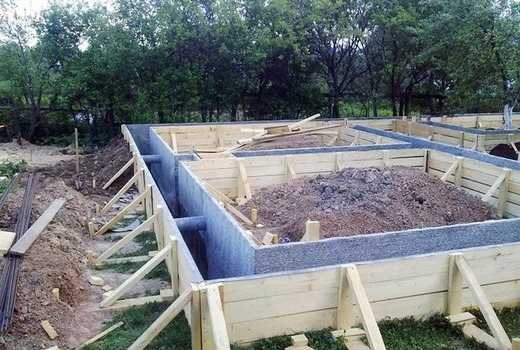

Опалубка из досок

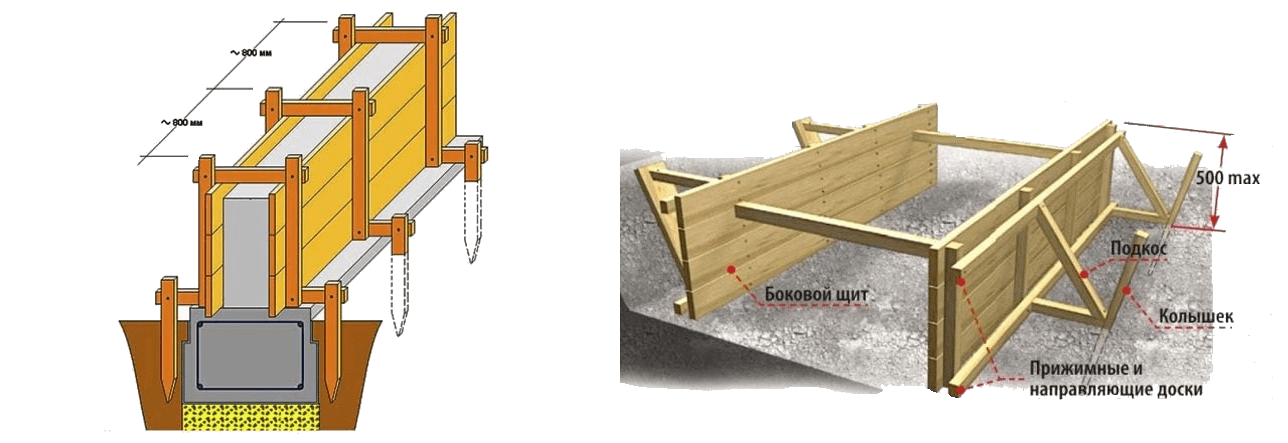

Палуба, набранная из досок (3), фиксируется на краю траншеи. Для её укрепления используются раскосы (8) и колья (4), согласно схеме (рис. 2). Зазор между досками не должен превышать 2 мм. Монтаж данной конструкции аналогичен установке палубы из фанерных панелей.

Опалубка с утеплителем на всю глубину

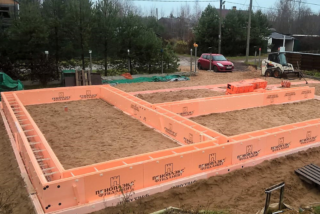

Использование блоков несъёмной ЭППС на всю глубину опалубки ленточного фундамента, и палубы из фанерной панели. В блоках пенополистирола (12) перед установкой в траншею выполняется монтаж фасадных дюбелей (10). После затвердевания бетона дюбели надёжно крепят панели ЭППС к стенкам фундамента. Фанерные щиты (3) устанавливаются на край траншеи и закрепляются при помощи укосов (8) и кольев (4). Верхние края щитов скрепляются при помощи деревянных перемычек (6), устанавливаемых на 0,5-1 м друг от друга.

Блоки ЭППС стыкуются между собой при помощи специальных замков, обеспечивающих герметичность. Правильная высота заливки ленточного фундамента определяется по краевым струнам обноски (7). Высоту фанерных щитов необходимо сделать на 5-7 см выше уровня заливки фундамента (5). Гидроизоляционная плёнка (2) укладывается по всей глубине траншеи с небольшим напуском и закрепляется с загибом за верхнюю кромку щитов при помощи мебельного степлера. На дне траншеи трамбуется песчаная подушка (1) высотой от 20 см. Блоки ЭППС прикрепляются к фанерным щитам и грунтовым стенкам траншеи при помощи гвоздей длиной 20 см (9). Верхние торцы блоков ЭППС фиксируются к поперечным перемычкам при помощи саморезов (11), которые легко можно демонтировать, когда настанет время снимать опалубку.

Опалубка с утеплителем в подземной части

Использование блоков ЭППС в качестве несъёмных подземных элементов опалубки и гладких (фактурных) металлических, или пластиковых листов для предания нужных качеств поверхности цоколя. Листы ЭППС (12) устанавливаются под срез траншеи, а палубу (3) закрывают гадкие листы (11) для придания поверхности стенок цоколя нужной фактуры.
При использовании несъёмных блоков ЭППС (URSA, Пеноплекс, Dow, BASF) толщиной от 5 см допускается облегчённый вариант решётчатой палубы, что даёт экономию стройматериалов.

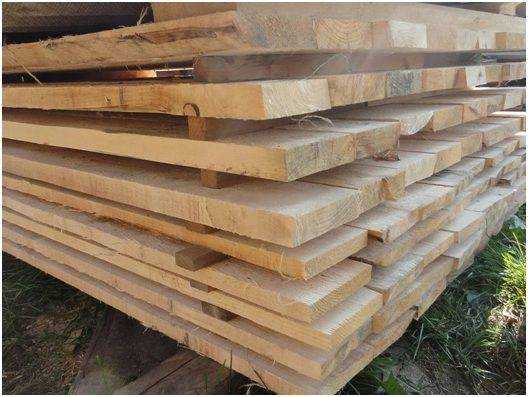

Технологические требования к пиломатериалу

Чтобы понять, какие доски нужны для опалубки фундамента, следует ознакомиться с основными требованиями, которые им предъявляются:

Жесткость и прочность: доски должна выдержать давление бетона, которое, кстати, увеличивается в случае применение виброинструмента. Инженеры-строители в этом случае при выполнении расчетов применяют коэффициент 1,2. Следовательно, нагрузка на опалубку увеличивается на 20%.
Устойчивость к растрескиванию: древесина мягких пород подвержена растрескиванию в момент приложения к ней нагрузки. По этой причине строители избегают березу и другие лиственные породы дерева.
Влажность: излишне высушенное дерево активно поглощает влагу, забирая ее у бетона. По этой причине слои монолита, прилегающие к пиломатериалу, не в состоянии набрать нужную прочность. В результате будут наблюдаться обламывание кромок фундамента, его расслоение. Влажность доски должна быть не ниже 25%. Перед бетонированием щиты обильно увлажняются, а в жаркую погоду данная процедура проводится периодически вплоть до снятия опалубки.
Щелочная или нейтральная реакция: Бетон не любит кислую среду – под ее влиянием он плохо схватывается. Именно поэтому никогда не изготавливают опалубку из дубовых досок – древесина того дерева характеризуется повышенной кислотностью.

Доски, предназначенные для сборки опалубочных щитов, должны иметь ровные грани, перпендикулярные пластям. Только в этом случае можно сбить качественный щит без щелей и перекосов.

Для ответственных фундаментов опалубку изготавливают из обрезной доски. Для малоответственных (например, для фундамента забора (устройство ленточного фундамента для забора) или септика) можно ограничиться и необрезной доской – она дешевле.

Но и в том и другом случае лицевая сторона изделия должна быть гладко оструганной (под лицевой подразумевается поверхность, которая будет впоследствии обращена к бетону).

Информация о столбчатых фундаментах находится тут. Информация о свайных фундаментах находится здесь.

Видео об ошибках при монтаже опалубки.

Из каких материалов может быть выполнена съемная опалубка

— Стальная. Отличается высокой механической прочностью и способностью справляться с самыми серьезными нагрузками. Опалубка из стали получила широкое распространение при масштабном строительстве и способна выдерживать свыше 200-та рабочих циклов. Единственным недостатком является значительная масса конструкционных элементов, подразумевающая использования крана в процессе сборки и разборки.

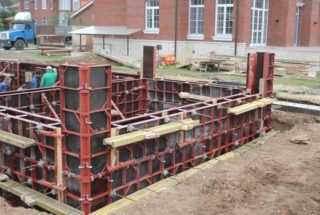

Съемная опалубка — стальная опалубка стен

— Алюминиевая. Применяется в процессе заливки небольших конструкций. Связано это со слабой сопротивляемостью алюминия деформациям под высокими нагрузками. Небольшой вес алюминиевой опалубки позволяет без проблем устанавливать ее вручную.

Съемная опалубка — алюминиевая опалубка стен

— Деревянная. Самый популярный вид опалубки в частном строительстве. Деревянная опалубка отличается очень низкой себестоимостью и вполне может быть изготовлена самостоятельно. В качестве основного материала при ее сборке выступают обычные доски и фанера

Стоит отметить, что при сборке щитов с использованием фанеры, следует уделять особое внимание размерам заливаемой конструкции. При большом объеме бетона фанера может не выдержать давление и разрушиться

Съемная опалубка деревянная

— Композитная. Ввиду высокой стоимости, оправдана только при многократном использовании. Отличается надежностью, прочностью, скромной массой и простотой в установке. Пластиковые конструкционные элементы легко и быстро очищаются от остатков бетона. Это сокращает время и сложность подготовительных работ перед следующей заливкой.

Съемная пластиковая опалубка

Используемые материалы

Чаще всего опалубку строят из досок. Выбирать их рекомендуется с учетом массы заливаемого раствора. Материал должен тщательно отшлифовываться с той стороны, которая непосредственно контактирует с бетоном. Это позволит минимизировать последующие отделочные работы.

Допускается применение щитов из древесины или листовой фанеры. Такие системы должны выдерживать давление, создаваемое бетонным раствором, впитывать минимальное количество влаги, противостоять воздействиям биологического, химического и механического характера.

Для укрепления опалубочных щитов подойдет брус сечением 2 на 3 см, обеспечивающий нужную прочность и предотвращающий деформирование щитов.

В качестве крепежа строители советуют применять гвозди с большими шляпками либо саморезы.

Неплохим вариантом для обустройства системы являются ОСБ-плиты, элементы от старой мебели. Чтобы вы не применили для подготовки форм, устройство деревянной опалубки предполагает установку укосов и распорных элементов.

Последовательность монтажа опалубки безбалочного перекрытия

Порядок действий для того, чтобы собрать опалубку безбалочного перекрытия, будет следующий:

Схема заполнения опалубки.

Сначала устанавливают короб опалубки колонны теми же способами, что и короб опалубки ребристых перекрытий.
На перекрытие, лежащее ниже, или на другую основу кладут лаги и делают на них разметку положения стоек. На необходимую высоту раздвигают стойки, устанавливая их на место, выверяют и между собой расшивают.
Устанавливая стойки, выверяют их вертикальность и положение верхних концов стоек, которые должны умещаться в одной горизонтальной плоскости. По мере необходимости высоту верхушек регулируют подбивкой клиньев.
После выверения и раскрепления стоек устанавливают парные прогоны на их оголовники. Они должны располагаться строго по горизонтали, а их верхние кромки – лежать в одной плоскости и размещаться от верха стоек с интервалом, равным высоте кружал.
На парные прогоны устанавливают приготовленные короба капителей колонн и приколачивают их к коробам колонн.
После чего укладывают кружала на прогоны. Положение кружал заранее намечают разбивочной лентой. Их закрепляют посредством фризовой доски, укладываемой по стоечным оголовникам.
Между фризовыми досками на кружала укладывают щиты опалубки, не пришивая гвоздями кружалом. После чего необходимо окончательно закрепить опалубку капителей.
Диагональными горизонтальными расшивками расшивают стойки аналогично тому, как указывалось в описании способов изготовления опалубки для ребристых перекрытий.

Требования к пиломатериалу для создания опалубки

Опалубка – это непостоянная конструкция, используемая только в течение времени проведения заливки и периода набора прочности бетоном. В большинстве случаев между щитами монтируют арматурный каркас. С помощью опалубки придают возводимым конструкциям различную форму. Материалом для ее создания служат доски, полученные из самых разных пород дерева. Но они должны отвечать следующим, предъявляемым к ним требованиям, представленным в таблице далее.

№	Характеристики материала	Описание и значение параметров
1	влажность	от 25%
2	толщина	20–50 мм
3	ширина	100–250 мм
4	подверженность растрескиванию	доски из мягких пород деревьев легко трескаются при приложении нагрузки, поэтому избегают использовать березу, тополь и некоторые другие

Использовать для опалубки рекомендуется прочные и жесткие доски, потому что, кроме самого бетона, на них действует нагрузка от трамбующего инструмента. Сухие пиломатериалы всасывают воду из залитого раствора. Из-за этого, прилегающие к щитам слои бетона, не набирают требуемую прочность. В итоге будут происходить их обламывание и отслаивание. Перед заливкой опалубку дополнительно увлажняют. В жаркую, сухую погоду эту процедуру проделывают периодически до момента снятия щитов.

Бетон под влиянием кислой среды плохо схватывается. Из-за чего применяют доски с нейтральной или со щелочной реакцией.

Опалубочные пиломатериалы можно использовать обрезные или не обрезные. Желательно предпочтение отдавать первым, имеющим ровные боковые грани, при проведении ответственных работ. Это позволит без особого труда качественно сбить щит без перекосов и щелей между досками. Бетон после высыхания в такой форме имеет ровную, гладкую поверхность.

Обрезной пиломатериал

Для фундаментов под забор, уличный туалет, небольшие хозяйственные постройки подойдет и не обрезной материал, отличающийся более низкой стоимостью. При его использовании щиты сбивают, располагая доски лицевой (ровной) стороной внутрь.

Толщина доски для опалубки является важнейшей характеристикой, определяющей прочность создаваемой конструкции. Оптимальным считается значение данного параметра равное 25 мм. На его выбор влияют следующие факторы:

предполагаемая нагрузка;
размеры щитов;
конструктивные особенности опалубки, такие как, например, расстояние между опорными стойками.

Широкие доски в процессе заливки нередко выгибаются. В результате после высыхания монолита его поверхность получается волнистой. Оптимальным значением ширины считается 150 мм.

Инструкция по монтажу опалубки

Выше приведена общая инструкция по монтажу опалубки любых конструкций. Но при сборке форм для фундамента, стен и перекрытий существуют особые нюансы, о которых обязательно нужно знать.

Фундамента

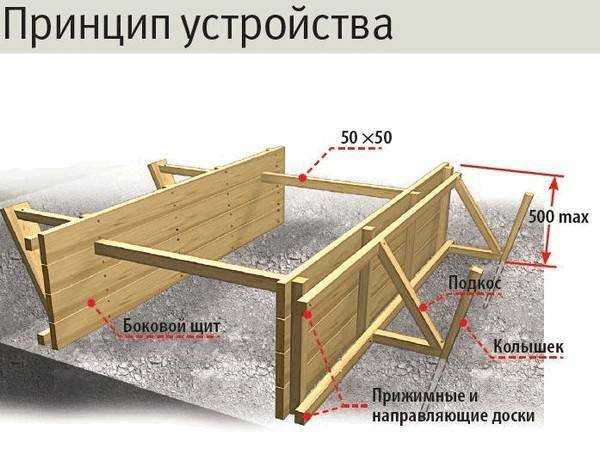

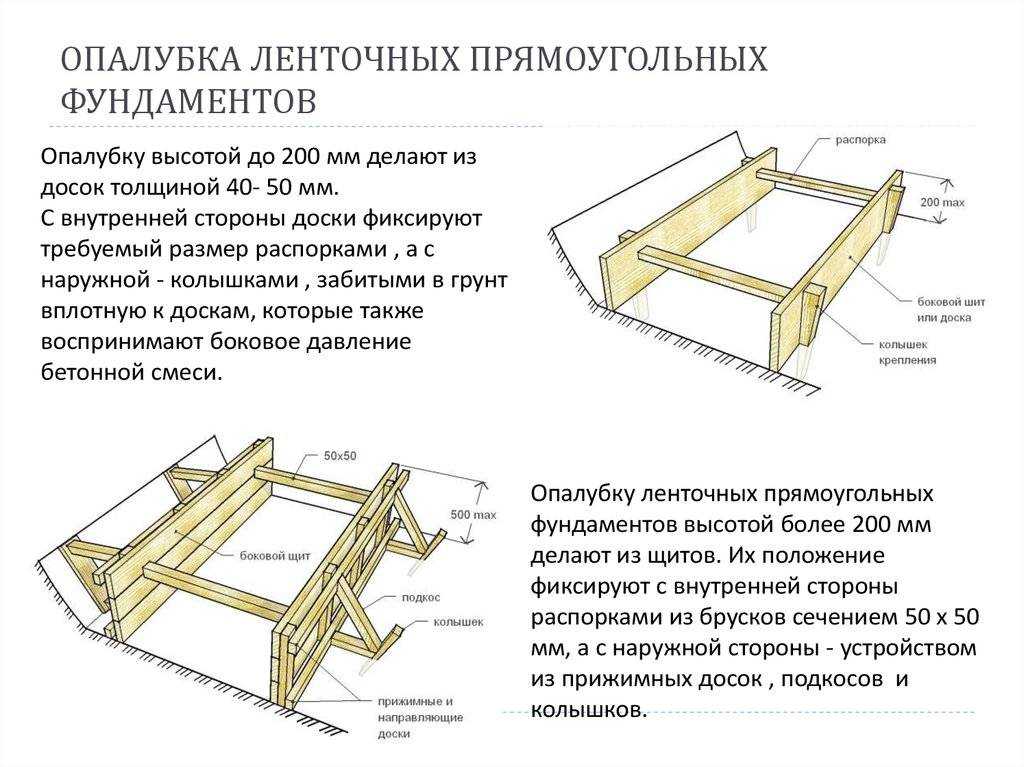

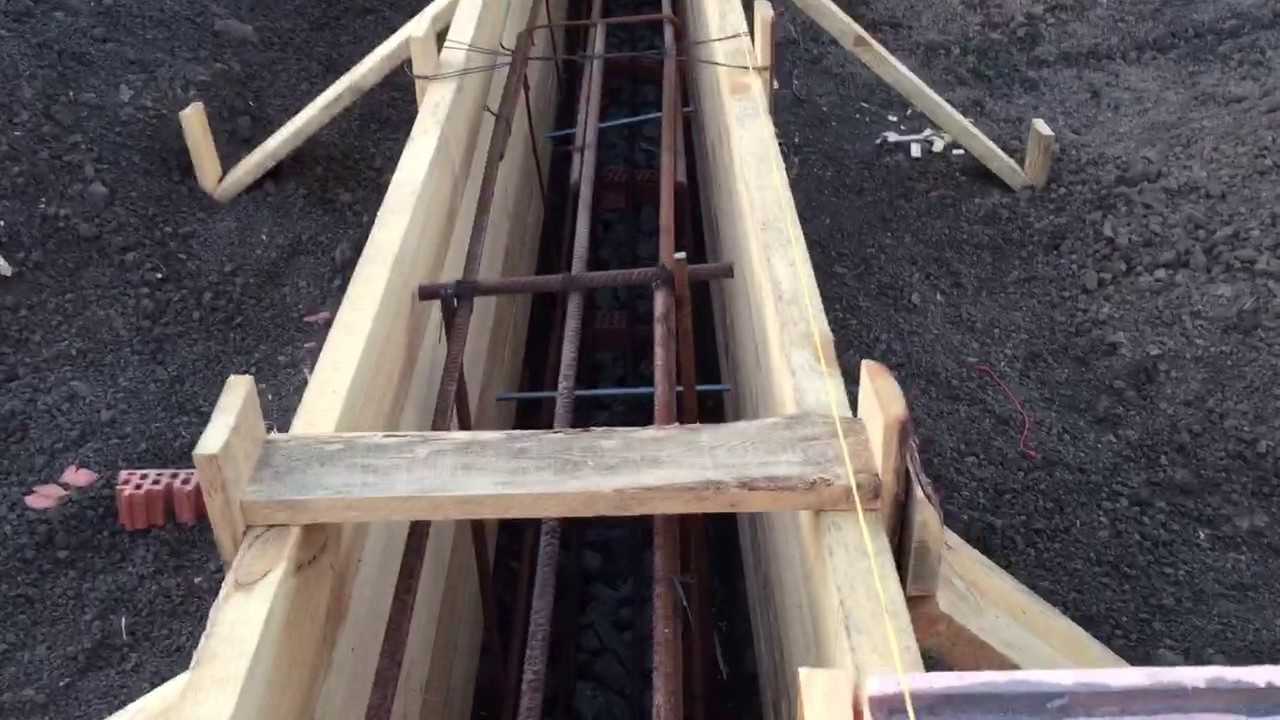

При монтаже опалубки для ленточного фундамента часто используют щиты, сделанные из досок или фанеры. Именно эти элементы принимают на себя основную нагрузку, оказываемую бетонным раствором.

От того, насколько правильно будет выполнена сборка опалубки для фундамента, зависит прочность и срок службы всего здания, поскольку фундамент является его основой. Прежде чем начинать устройство фундамента, необходимо провести ряд подготовительных мероприятий.

На начальном этапе необходимо ознакомиться с требованиями проекта, кроме того, необходимо принять во внимание климат. Проводить работы, желательно, при положительных температурах, то есть поздней весной или летом, когда заморозки маловероятны. Если планируется строить самый распространенный вариант опалубки из досок, то порядок действий должен быть таким:

Если планируется строить самый распространенный вариант опалубки из досок, то порядок действий должен быть таким:

на подготовленной площадке производится обозначение углов заливаемого фундамента. К этим брускам будут крепиться остальные элементы;
замеряется расстояние между брусками и в зависимости от полученных результатов, собираются щиты из досок;
сколачивают щиты при помощи брусков, которые должны оставаться с внешней стороны форм;

щиты изготавливают в двух экземплярах, так как эти элементы устанавливают друг напротив друга;
проводится герметизация щитов, кроме того, проводится обработка их внутренней поверхности, она должна быть максимально гладкой;

щиты устанавливают между угловыми брусками, надежно скрепляя элементы друг с другом. С внешней стороны их укрепляют путем установки укосов. Шаг расположения этих элементов зависит от толщины фундамента и составляет от 0,5 до 1 метра. Внутри щиты скрепляют путем установки стяжек.

перед заливкой раствора необходимо еще раз проверить горизонтальность и вертикальность установленных элементов.

Стен

При сборке опалубки для возведения стен технология проведения монтажа мало отличается от технологии сборки форм фундамента. Используют две разновидности стеновых опалубок:

мелкощитовая – собирается из относительно небольших щитов из ламинированной фанеры или пластика. Это оборудование подходит для постройки небольших объектов, например, малоэтажных домов;
крупнощитовая – отличается наличием щитов большой площади. Используется для постройки больших объектов, например, многоэтажных домов.

Расстояние между щитами зависит от толщины стен. При сборке форм следует учитывать необходимость оставления проемов для окон и дверей. Разбираются щиты после полного застывания бетонного раствора.

Перекрытий

При монтаже опалубки перекрытия горизонтальные формы собирают на высоте. Вариант монтажа зависит от того, какая запланирована высота потолков. Чаще всего, применяются конструкции на телескопических стойках, их можно использовать, если высота перекрытий не превышает 4,5 метра.

В нижней части стоек для устойчивости монтируются треноги, а в верхней – крепятся универсальные вилки. Эти вилки используются для крепления несущих балок, поверх которых укладываются поперечные балки.

Поверх балок настилается горизонтальная часть формы – палуба. А по её периметру устанавливаются вертикальные бортики, их высота зависит от проектной толщины перекрытий.

Несъемной

Монтаж несъемной опалубки производится проще, чем сборка переставных форм. Для сборки неразборной опалубки выпускаются специальные блоки из вспененного полистирола. Намного реже используются другие варианты материала – железобетон, арболит, металл.

Блоки из пенополистирола устанавливаются на предварительно подготовленное основание. Если это опалубка стен, то их ставят на готовый фундамент, покрытый слоем гидроизоляции. Блоки насаживаются сверху на выступающие из фундамента пруты арматуры. Боковое соединение смежных блоков происходит за счет имеющихся на них креплений.

Итак, монтажные работы по сборке опалубки – это крайне важный этап возведения здания. От качества выполненных работ напрямую зависит не только внешний вид отливаемой конструкции, но и её прочностные характеристики

Поэтому к проведению монтажа необходимо отнестись с особым вниманием и тщательно выполнять все технологические требования

Как сделать съемную опалубку своими руками

Для монтажа прочной конструкции съемной опалубки для ленточного фундамента следует придерживаться определенной последовательности действий:

Вычистить строительную площадку от мусора.
Сделать разметку участка согласно проекту.
Выкопать траншею, глубина которой около 55 см.
Выровнять ее основание посредством использования строительного уровня.
Засыпать дно траншею песчаной подушкой.
Залить уложенный слой водой и утрамбовать его.
Уложить слой геотекстильного плотна.
Засыпать его гравием или щебенкой. Толщина слоя колеблется в пределах 10-16 см.
Выровнять слой при помощи стройуровня.
Изготовить из досок щиты длиной от 2 до 3 м с расположенными поперек брусьями. Расстояние между досками не должно быть больше 2 мм, в противном случае через щели будет вытекать раствор бетона.
Фиксировать доски и брусья между собой при помощи саморезов или гвоздей.
Уложить щиты на раму, выполненную из брусьев.
Щиты между собой крепить при помощи раскосов, расстояние между которыми должно быть от 0,5 до 1,0 м.
Нижний край раскоса упирается в грунт. Для его крепления используются деревянные колья, которые вбиваются в почву. Его верхний край фиксируется при помощи накладной доски, вбитой в верхний край щита.
Между щитом и колом проложить упорный брусок. Это необходимо для фиксации конструкции в вертикальном положении.
Повысить прочность конструкции можно в результате соединения боковых щитов при помощи планок.
Дно и стены конструкции выложить пленкой ПВХ или полиэтиленом. Это будет выполнять функцию гидроизоляции.
Залить внутренность раствором бетона.
Через 15 дней можно удалить щиты.

Можно использовать плиты OSB. В данном случае последовательность действия будет следующей:

Нарезать брусья на отрезки, длина которых совпадает с шириной будущего фундамента. На 1 метр основания идет 4 шт брусков.
Листы OSB поставить параллельно, вставив между ними брусья. Закрепить их при помощи шурупов — это поможет увеличить прочность конструкции.
Блоки соединять посредством использования планок из дерева, проверяя их уровень.
По наружной стороне конструкции установить опоры, что предотвратит возможность рассыпания системы. Выполнить это можно при помощи брусков, длина которых должна быть 0,6, 0,9 и 1,2 м. На одной стороне расположить 3 бруска разной длины.
Опоры, установленные непосредственно к опалубке, забить в землю на 0,5 м.
Залить внутреннюю полость конструкции раствором бетона, не доходя до ее верхнего края.
После затвердения бетона опалубку можно снять.

Придерживаясь такой последовательности действий, можно соорудить прочную опалубку, которая будет служить основанием для будущей постройки.

Когда и как можно снимать опалубку

У многих возникает вопрос, когда выполнять демонтаж опалубки. Большинство специалистов рекомендуют делать это через 25-28 дней. Все зависит от сроков застывания бетона. Поэтому не всегда ждать 28 дней целесообразно. Сроки застывания раствора определяются погодными условиями, маркой бетона, компонентами, входящими в его состав. Дабы ускорить сроки застывания рекомендуется периодически смачивать опалубочную поверхность водой или накрыть ее полиэтиленовой пленкой.

Во избежание растрескивания стенок фундамента, опалубку следует снимать после того, как прочность бетона достигнет 50-70%.

При этом следует придерживаться таких рекомендаций:

Если температура воздуха в пределах 30-35°, конструкцию можно демонтировать через 3-4 дня.
Движения должны быть плавными и аккуратными.
Начинать нужно с мест, где нагрузка минимальная. Это углы и незамкнутые края.
Движения следует выполнять с верхнего края к нижнему.
В последнюю очередь снимаются элементы, которые стягивают противоположные щиты (шпильки и скобы). Их срезают или откручивают.

Так как бетон во время снятия еще не достиг максимальной твердости, все манипуляции нужно выполнять максимально аккуратно.

Материалы для съемной опалубки

Как правило, пользуются стационарными конструкциями. Но если вы ограничены в финансовых средствах, или обладаете достаточным количеством времени, можно установить передвижной вариант опалубки.

Дерево

Древесину считают легким и одним из дешевых вариантов для установки опалубочной конструкции. Для изготовления такой системы потребуются нужных размеров доски, бруски и гвозди. Из пиломатериала готовятся щиты, монтаж которых помогает создать форму запроектированного объекта.

Стационарные системы представлены двумя рядами щитов, между которыми остается свободное пространство для заливки бетонного раствора. Щиты после затвердевания конструкции снимаются и используются на новом рабочем месте.

Фанера

Этот древесный материал считается недорогим и достаточно гибким. Чтобы ограничить изгиб фанеры, изготавливаются опалубочные конструкции двух видов:

внешние. Каркасная коробка состоит из арматуры, внешние стороны обшиваются фанерными листами. Недостаток заключается в том, что на стенках остается много мест фиксации фанеры;
внутренние. Основание делается из металлического уголка или арматурных прутьев, в него вставляются фанерные листы. Данный способ более предпочтителен, так как фиксация фанеры выполняется только по угловым участкам. Правда, придется дополнительно потратиться на приобретение уголков.

Сталь

Металлическую опалубку собирают из двойных стальных листов, соединенных сваркой или заклепками. Полученные сплошные формы прикручиваются болтами к трубам. Конструкция получается надежной, но для заливки стен не годится.

Алюминий

Вариант применения щитов из алюминиевого сплава напоминает использование опалубки из металла. Ограждающая конструкция почти не подвергается коррозии, отличается легким весом. Из таких щитов легко монтируется вертикальная опалубка.

Правда, имеется существенный недостаток – стоят панели достаточно дорого, нуждаются в бережном отношении, так как легко поддаются деформированию.

Пластик

Производство таких опалубочных систем наладили недавно, но пластмассовые системы сразу получили большую популярность. Их применяют для стен, толщина которых не превышает сорока сантиметров, что весьма приемлемо при частном строительстве.

Опалубки из пластикового материала отличаются определенными достоинствами:

вес элементов не превышает одиннадцати килограмм, что значительно облегчает транспортировку и монтаж;
установка и демонтаж выполняются быстро – достаточно повернуть специальную ручку под углом в девяносто градусов;
демонтированные элементы легко отмываются от остатков бетонного раствора;

система может применяться не менее семидесяти раз, сохраняя свои первоначальные формы;
складирование и хранение допускаются на открытой площадке;
исполнение опалубки модульное – для подгонки под нужные размеры панели не разрезаются.

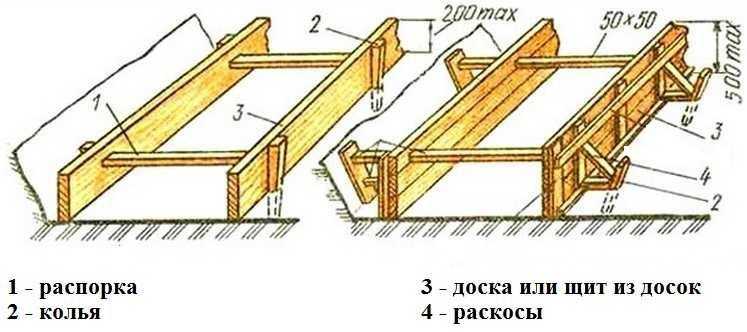

Упоры (распорки) и раскосы

Для того чтобы избежать разрушения опалубки под весом основы, ее стоит тщательно закрепить раскосами снаружи. Они должны стоять на расстоянии не более одного метра друг от друга. С двух сторон ставят упоры в углах, где идет самая большая нагрузка. Если высота щита более 2 метров, то стоит соорудить два уровня распорок. Стабилизация расстояния между двумя щитами проводится с использованием шпилек в 10 мм, гаек или металлических прокладок. Шпильки длиной 10-15 сантиметров. Сборка конструкции производится в следующей последовательности:

на щитах делаются отверстия;
отрезок трубы монтируется между ними;

Распорки на опалубке для фундамента

проводится шпилька;
производится установка металлических пластин;
гайки подтягиваются.

Разновидности опалубки для фундамента

Съемную опалубку можно взять в аренду

По назначению оболочка бывает вертикальной, например, опалубка для столбчатого фундамента, и горизонтальной. Отвесная конструкция перемещается вверх по мере заполнения бетоном, как при заливке свайного основания.

Рамная система состоит из щитов на металлической раме и подпорок, соединяется гвоздями, болтами, саморезами. Конструкция является жесткой и применяется много раз. Балочная система включает опалубочные щиты, балки, ригель, строительные леса, где элементы соединяются сваркой. Такая конструкция применяется для возведения стен, а для бетонирования оснований не используется.

Съемная

Заменяемые системы различаются только по материалу, т.к. конструкция всегда делается аналогичная и содержит палубы, соединительный пояс, подпорки и раскосы. В строительстве используются модульные или инвентарные варианты щитов, которые изготавливаются на заводе. Такая опалубка быстро монтируется, снимается и отличается высокой точностью геометрических размеров.

В частном домостроении оборачиваемость конструкции не играет роли, поэтому чаще применяется древесина, например, делается опалубка ленточного фундамента из доски. После снятия материал больше применяться не будет.

Несъемная

Несъемная опалубка становится частью фундамента

Конструкция состоит из опалубочных легкосборных частей, которые после застывания бетона переходят в категорию рабочих элементов и выполняют заданные функции. Оболочка предохраняет фундамент от почвенной жидкости, основание выдерживает замораживание и оттаивание без разрушений.

Используются заводские модули, которые составляются с помощью пазов и шипов в соответствующих местах. Наружные подпорки не используются, т.к. внутренние вкладки держат конструкцию и обеспечивают сопротивление нагрузке. Чаще несъемные варианты выполняются из материалов, сберегающих тепло и плохо пропускающих влагу, но также применяется металл, фибробетон, керамогранит или пластик.

Разборная

Разборная опалубка

Система предназначается для разборки после применения и перестановки на следующую делянку. Можно сконструировать такую опалубку для фундамента своими руками, приобрести многооборачиваемую на рынке или взять в аренду. Опалубка состоит из щитов и силового каркаса. Опоры, раскосы поддерживают щиты в рабочем положении, чтобы бетон не растекался в процессе твердения.

Разбирающийся вариант отличается способом скрепления элементов. Щиты соединяются болтами, которые снимаются при необходимости, а стационарная опалубка крепится гвоздями или сваркой каркаса, что не дает возможности снять ее без разрушения.

Мелкощитовая

Мелкощитовая опалубка

Конструкция используется на небольших объектах, чтобы не применять для монтажа подъемные краны. Щиты весом менее 50 кг ставятся в проектное положение вручную на строительстве частных домов, где не предусмотрен большой объем бетонных работ по заливке основания.

Мелкощитовая опалубка содержит элементы стандартных размеров, соединяется методом ударного замка и с помощью стяжных винтов. Преимуществом устройства является многократность применения и длительный срок работы. Экономится труд рабочих, технология установки понятна и проста, в каждом элементе есть пазы, монтажные отверстия для подгонки частей.

Скользящая

Скользящая опалубка

Такой тип оболочки переставляется по высоте и применяется при строительстве зданий с монолитными бетонными стенами, колонами. Жесткие щиты выбранной конструкции крепятся на определенной высоте, внутрь подается бетонная смесь. После застывания оболочка разбирается и переставляется выше для принятия новой порции.

Для перестановки используются домкраты, тали, подъемники.

Заливка бетона

Лучшим вариантом заливки бетона является монолитная заливка, то есть за один раз. После завершения монтажа опалубки определяем необходимое количество бетона. Для непрерывной заливки фундамента на стройку готовый бетон привозят в машине-миксере. Использую технику, удается выполнить заливку бетона быстро и за один раз.

Но если не получается использовать миксер, то процесс заливки может затянуться. В таком случае можно выполнить заливку фундамента частями. Существует два варианта заливки частями:

послойная заливка;
заливка с вертикальным делением.

Для того чтобы основание было прочным и не растрескалось, необходимо соблюдать ряд правил:

Заливку фундамента необходимо выполнять с арматурой. Вязка арматуры должна выполняться вертикально и горизонтально, с использованием мягкой проволоки или пластиковых жгутов. Обязательно вязаная, ни в коем случае не сваренной.
Заливать бетон нужно последовательно, учитывая температуру окружающей среды. Чем теплее воздух, тем меньше должны быть промежутки между заливками.
Если предыдущий слой уже схватился, то его нужно оставить на несколько дней. Перед заливкой следующего слоя необходимо удалить верхний слой. Применяется механический или химический способ.

Послойная заливка

Судя из названия такой способ заливки, подразумевает заливку бетона слоями. Строители применяют два способа послойной заливки:

«Холодный» шов.
«Горячий» шов.

Первый вариант применяется, когда предыдущий слой бетона успел схватиться. Это может произойти от 12 часов до суток, в зависимости от температуры окружающей среды. Такой вариант часто возможен во время строительства частных домов при не достатке денежных средств или, по какой либо другой причине.

Заливка следующего слоя выполняется после затвердевания предыдущего. Перед заливкой необходимо удалить корку предыдущего слоя. В таком случае соединение слоев будет более надежным и прочным.

Если прошло менее 12 часов, и бетон не успел затвердеть, то используется заливка «горячим» швом. При использовании такого способа нужно обязательно накрывать бетон полиэтиленовой пленкой или рубероидом. Для того чтобы бетон не терял влагу. А перед заливкой снимать «молочко с поверхности».

Заливка с вертикальным делением

Заливка с вертикальным делением предполагает также заливку частями. Только при таком способе заливка выполняется полностью на всю высоту фундамента на определенном участке. Для того чтобы бетон не перетекал, устанавливаются вертикальные перегородки, и по мере заливки остальных участков их снимают.

Такой способ заливки ленточного фундамента, используется реже.

Материалы для изготовления опалубки

Фундаментная опалубка может быть сделана из разных материалов.

Металл

Металлическая опалубка

Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.

Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.

Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.

Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.

Железобетон

Железобетонная опалубка

Сравнительно дорогая разновидность опалубки.

Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.

Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.

При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

Пенополистирол

Несъемная опалубка из пенополистиролаНесъемная опалубка из пенополистирола

Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.

Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.

Подручные материалы

Опалубка из старых дверей

Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.

Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.

Среди многочисленных недостатков особого внимания заслуживают следующие моменты:

сложность сборки;
риск утечки залитой смеси;
низкие показатели несущей способности;
необходимость использования дополнительных расклинок и опор.

Такая опалубка подходит только для небольших построек.

Древесина

Опалубка из древесины

Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.

К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.

Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.

Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.

Перед началом строительства опалубки обязательно выполните расчет.
