Цементно-песчаная черепица. технология изготовления, преимущества и отзывы

Расчет количества горизонтальных рядов черепицы

Зная длину ската и определив положение верхнего и нижнего рядов обрешетки, легко рассчитать шаг обрешетки и, соответственно, количество горизонтальных рядов черепицы.

Для наглядности обратимся к расчетной схеме (рис. 5.).

Рисунок 5. Расчетная схема

Обозначения:Lk – длина конструкции (ската);L –длина участка конструкции, равная сумме шагов обрешетки;PUT – расстояние между нижним краем черепицы первого ряда и нижним краем первого бруска обрешетки;LAT – расстояние между наружными краями первых двух брусков обрешетки;LA – шаг шаговой обрешетки;LAF – расстояние между коньком и обрешеткой.

Расчет шага обрешетки, обозначенного на схеме как LA, производится в 3 этапа.

1-й этап: расчет общей длины ската, равной сумме шагов обрешетки (L).

На этом этапе нужно рассчитать общую длину ската от наружного края второго снизу ряда обрешетки до наружного края верхнего ряда.

Для всех моделей черепицы, кроме керамической черепицы «Опал» и «Изумруд»: L= Lk – LAT– LAF«Опал»:L = Lk – LAT – LAF – 120«Изумруд»:L = Lk – LAT – LAF – 180

2-й этап: определение расчетного количества шагов обрешетки (Nрасчетное)

Для этого нужно разделить найденную длину L на табличное значение среднего шага обрешетки (табл. 4 и 5).

Изготовление цементно-песчаной черепицы своими руками

Заниматься самостоятельным изготовлением ЦПЧ невыгодно по следующим причинам:

• Процесс трудоемкий, длительный, требующий много свободного места для сушки готовой продукции.
• Эксплуатационные качества цементно-песчаных элементов значительно уступают заводским аналогам. При нарушении технологии черепица на крыше может треснуть или просто разрушиться от воздействия природных факторов.
• Экономия при самостоятельном производстве незначительная. Кроме самих компонентов, придется покупать формы, а они дорогие.

Если доводы неубедительны, можно попробовать изготовить черепицу, но желательно маленькую партию для навеса или беседки.

Из сырья потребуется купить чистый песок без глиняных примесей. Цемент желательно брать марки М-500. Он должен быть свежего выпуска, сухой, без слежавшихся комочков. Из добавок покупают пластификатор и красящий пигмент. Заливку раствора осуществляют в формы. Самостоятельно их собирают из дерева, но качество черепицы ухудшается.

• Во-первых, древесина «играет» во время намокания и высыхания. На готовом изделии появятся трещины или искривления.
• Во-вторых, из деревянной формы сложнее извлекать готовый элемент.

Формы лучше купить полиуретановые, но за них придется отдать внушительную сумму.

Процесс изготовления черепицы напоминает производство цементно-песчаной тротуарной плитки, только без добавления каменной крошки. Раствор замешивают из 1 части цемента, 3 части песка и 0,5 ч воды. Однако здесь нужно приспособиться опытным путем. Песок может быть сухой или мокрый. От этого показателя зависит количество добавляемой воды. Цементно-песчаный раствор не должен прилипать к стенкам бетономешалки. Пластификатор и красящий пигмент добавляют по инструкции производителя.

Готовый цементно-песчаный раствор закладывают в формы. Количество определяют опытным путем. После заполнения формы прижимают рукоять, протягивая ее вперед и назад. Действие помогает сформировать рисунок. Если делается черепица с продольными углублениями, пуансон просто прижимают с большим усилием. На лицевой стороне за счет давления формы выполняется железнение поверхности. Готовое изделие отправляют на сушку.

Пример расчета

Дано: минеральная черепица «Франкфурт», уклон кровли – 25°, длина ската – 8760 мм.

Порядок действий:

1. Находим в табл. 1 значения PUT и LAT
2. Значение LAF для минеральной черепицы всегда равно 40 мм
3. Находим в табл. 4 значение LАср
4. Рассчитываем L
5. Определяем Nрасчетное
6. Округляем в большую и меньшую стороны
   • Nбольшее = 26 рядов
   • Nменьшее = 25 рядов
7. Рассчитываем два соседних значения шага обрешетки (LA1 и LA2)
   • LA1 = L/ Nбольшее = 8400 / 26 = 323 мм
   • LA2 = L/ Nменьшее = 8400 / 25 = 336 мм
8. Оцениваем допустимые значения шага обрешетки (LA) при уклоне 25° (табл.6.)

Ответ: LA1 находится в допустимом интервале, а LA2 выпадает из него, следовательно, нужно выбрать шаг LA1, он равен 323 мм.

Монтаж цементно-песчаной черепицы

После того как черепица была приобретена в торговой точке, ее нужно хранить на открытом воздухе. При этом черепицу обязательно нужно защитить от влаги. Обычно ее сверху накрывают пленкой из полиэтилена.

Поднимать черепицу на крышу нужно особенно осторожно. Материал хрупкий, поэтому небрежные движения могут привести к появлению трещин. Лучше всего поднимать черепицу на крышу небольшими партиями по 6-7 штук

Лучше всего поднимать черепицу на крышу небольшими партиями по 6-7 штук.

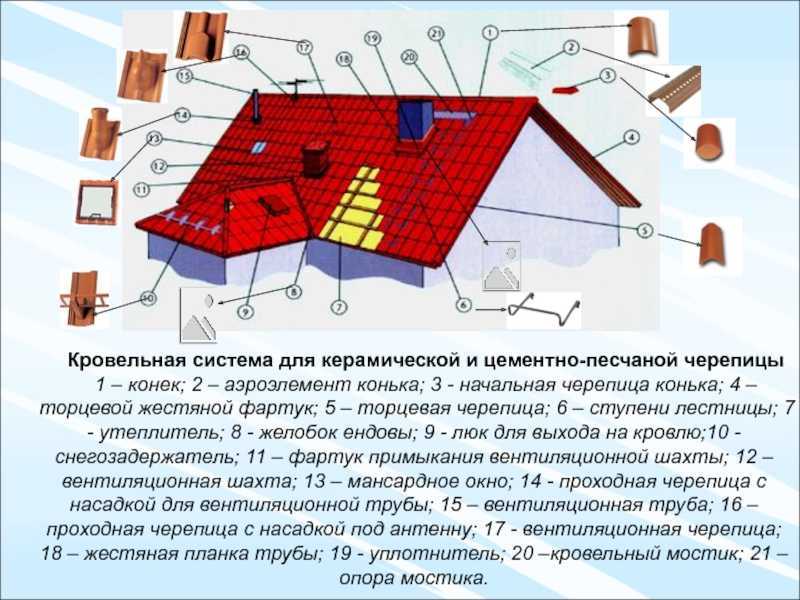

Монтаж цементно-песчаной черепицы требует проведения следующих этапов работ.

До укладки черепицы

1. Установка обрешетки. Для этого этапа потребуются бруски определенного размера (5 см или 3 см). Шаг обрешетки зависит от размера черепичных плиток. В основном его величина колеблется в диапазоне от 32 до 39 см.
2. Обеспечение вентзабора. Для этого вдоль стропил устанавливается контробрешетка.
3. Укладка гидроизоляционного слоя. Изолирующую пленку укладывают горизонтально. При этом соблюдается нахлест соседних полос друг на друга. Величина нахлеста должна равняться 15-20 см. Гидроизолирующую пленку крепят на крыше гвоздями-зонтиками, деревянными рейками (при этом соблюдается шаг в 20 см) или строительными скобами. Установленная пленка может провисать на величину 2-3 см. При укладке следует соблюдать расстояние до утеплителя. Оно не должно быть меньше 5 см.
4. Выравнивание нижнего ряда. Для этого к самой нижней обрешетке крепят планку такой толщины, чтобы этот ряд стал в одной плоскости с другими рядами.
5. Установка дополнительных элементов. К таким элементам относят карнизный свес, конструктивные составляющие вентиляции и капельник. Их монтаж производится согласно инструкции завода-изготовителя. Вентиляционные черепицы обеспечивают движение воздуха во внутреннем пространстве крыши. Их устанавливают преимущественно перед (за) окнами на мансарду и перед дымовой трубой. В этих местах всегда блокирован вентиляционный забор.
6. Герметизация дымовой трубы. Обработка производится с помощью специальной технологии. К трубе и черепице приклеивается специальная лента с армированной сеткой. С ее помощью и осуществляется процесс герметизации элементов.
7. Установка ендовного узла. В этот же этап можно отнести укладку ленты ендовы.

Непосредственная укладка

Итак, укладка черепицы.

• Пластины укладывают рядами вдоль ската или по всему периметру, если черепица имеет 4 ската.
• Следующий ряд начинают класть шахматно по отношению к первому.
• Далее продолжают настилать черепицу по всей поверхности кровли тем же методом.
• Нижний край черепицы обязательно спускают за обрешетку. Это действие необходимо для защиты внутреннего пространства крыши от дождя.
• Соединение черепичных пластинок происходит с помощью замка. Дополнительного крепежа при обычных условиях не требуется.
• Черепица в дополнении крепится саморезами, если укладка происходит на крыше с уклоном больше 45º. Также добавочное крепление требуется в местности, где бывают сильные ветра с мощным порывами.
• Нижний ряд всегда закрепляют саморезами или оцинкованными гвоздями. Двух гвоздей на одну черепичную плитку будет вполне достаточно. В дополнении к этому крепежу можно использовать противоветровые клейма. Их же необходимо устанавливать на примыканиях к выступающим частям, в ендовах и на фронтах крыши.
• Цементно-песчаная черепица может монтироваться только на крышах с углом наклона больше 30º.

Следует помнить о хрупкости материала. Поэтому чтобы не навредить, в черепицу не рекомендуется забивать гвозди. Нужно просто заранее просверлить для крепежа отверстия.

При укладке последнего верхнего ряда (так же для вентиляции крыши) оставляют зазор.

Монтаж конька и труб водостока

Конек устанавливают после того, как смонтированы все скаты. Элемент закроет все ненужные щели и защитит крышу от попадания влаги. Благодаря внутреннему пространству кровля будет дышать

Во время укладки черепичных плиток очень важно постоянно контролировать горизонтальность и ровность получаемой поверхности

Монтаж черепицы не требует соблюдения жестких требований. Ведь кровля дома может быть различной. Скат крыши может быть под разным углом. Наиболее оптимальным считаю угол в 22 º. Именно это значение уклона обеспечивает отсутствие влаги на крыше дома. Благодаря шахматному порядку укладки кровля и черепицы становится достаточно прочной.

На последнем этапе монтируются трубы для водостока. Монтаж цементно-песчаной черепицы имеет свою цену за м2, если, конечно, обращаться к профессионалам. Об этом и поговорим далее.

Про обустройство свеси кровли при монтаже цементно-песчаной черепицы расскажет данное видео:

Вентиляция и аэроэлементы

Вентиляцию подкровельного пространства обеспечивает вентиляционный зазор между черепицей и гидрозащитной (диффузионной) мембраной. Его образуют планки, прикрепленные к стропильным ногам поверх полотна мембраны. Минимальная толщина зазора составляет 40 мм. В нем свободно перемещается воздух, позволяя конденсату испаряться и выводиться наружу.

Натуральная черепица считается «дышащей» кровлей. Невозможно уложить элементы настолько плотно, чтобы образовалось полностью герметичное полотно. Однако, рассчитывать на самовентиляцию кровли не следует — со временем все мелкие зазоры между отдельными элементами забьются пылью и мелким мусором. Проницаемость кровли будет ослаблена, и обойтись без вентиляционного зазора станет невозможно.

При выборе подходящего типа следует учесть угол наклона скатов и количество снега в зимний период — если его много, лучше ставить трубы. Их высота около 50 см, что не дает слою снега перекрыть вентиляцию подкровельного пространства.

Примыкание к трубе

При устройстве примыканий черепица укладывается вокруг трубы или вдоль стены с зазором 2-3 см. Проклейка примыканий с помощью материала Вакафлекс начинается с нижней части трубы с захлестом на боковые. Отрезается полоса Вакафлекс по ширине трубы с запасом 5 см по обе стороны.

Боковые не проклеенные части Вакафлекс разрезаются под углом 45 градусов и приклеиваются к боковым сторонам трубы и ската.

Аналогично приклеиваются полосы Вакафлекс и с боковых сторон трубы. В верхней части трубы используется сдвоенная полоса.

Нижняя ее часть приклеивается к трубе, а верхняя заворачивается липкой стороной кверху и закрывается рядовой черепицей.

Далее по периметру трубы поверх Вакафлекса коррозионно-стойкими дюбелями фиксируется планка Вака. В верхнем отогнутом буртике планки и в углах наносится герметик «К».

Полезное видео по теме

Ролик-презентация от компании, выпускающей высококачественную черепицу:

Видео о преимуществах и недостатках выпускаемой компанией ДКС-1 штучной кровли марки Braas:

Наглядное руководство для самостоятельных кровельщиков по укладке черепицы:

Ознакомление с характеристиками черепицы поможет определиться с выбором оптимального кровельного покрытия. Не исключено, что трудоемкость монтажного процесса может и отпугнуть покупателя.

Однако внушительный срок службы, респектабельный внешний вид и экологические приоритеты убедительно перевешивают «чашу» с недостатками.

Кровельный инструмент для работы с франкфуртской черепицей и элементами кровельной системы Braas.

1. Кровельный молоток 570…700 г. 2. Поясная сумка для инструмента. 3. Нож универсальный. 4. Складная линейка 2 м. 5. Карандаш плотницкий полносвинцовый 6. Пила лучковая 530…900 мм. 7. Ножовка по металлу. 8. Степлер/степлерный молоток. 9. Ножницы по металлу. 10. Уровень 0,6 м/1,5 м.

11. Шнурка синтетическая 50 м х 1,7 мм. 12. Отбивка с пигментом. 13. Шприц для герметика 310 мл. 14. Ролик прокатной для Вакафлекса. 15. Сверла по бетону 05…6 мм. 16. Аккумуляторная дрель/шуруповерт. 17. Набор насадок для дрели. 18. Отрезной диск по бетону 230 мм. 19. Угловая отрезная пила 1,8…2 кВт. 20. Кронштейногиб.

Особенности укладки цементно-песчаной черепицы

На прямоугольном скате начинается с выкладки нижнего и верхнего ряда. Их не закрепляют, так как необходимы они вначале только для разметки, для которой используют красящую шнурку. С ее помощью отбивают фронтонные столбцы с каждого края и каждый 3-5 вертикальный столбец. По нанесенной разметке цементная черепица укладывается, начиная с нижнего ряда справа налево. Для крепления первого ряда используются оцинкованные саморезы и кляймеры. Это позволит обеспечить устойчивость к ветровым нагрузкам.

Треугольные скаты шатровых и вальмовых крыш требуют разметки с середины ската. Укладка производится сверху вниз, но каждый ряд выкладывается от найденного при разметке центра в направлении обоих хребтов.

При нормальных углах кровли песчаная черепица в основной своей массе не крепится к обрешетке с помощью шурупов или гвоздей. Обязательно должны фиксироваться кляймерами нижний ряд, который испытывает максимальную ветровую нагрузку, верхний ряд и боковые столбцы. Необходим крепеж для подрезанной черепицы, независимо от места ее крепления, а так же для той черепицы, что расположена в местах примыкания к трубам, стенам, мансардным окнам.

Обходы и примыкания

Обходы выступающих из кровли элементов, а также участки примыкания кровли к стенам являются ответственными участками кровельного покрытия. Именно здесь возникает большинство протечек при неумелом или неряшливом монтаже.

Кроме этого, для уплотнения используют специальную ленту для примыканий. Это полоса эластичного материала, которую верхней частью приклеивают на фартук с помощью собственного липкого слоя. Нижняя часть полосы профилируется по поверхности черепицы и приклеивается к ней, образуя плотный и герметичный узел перехода.

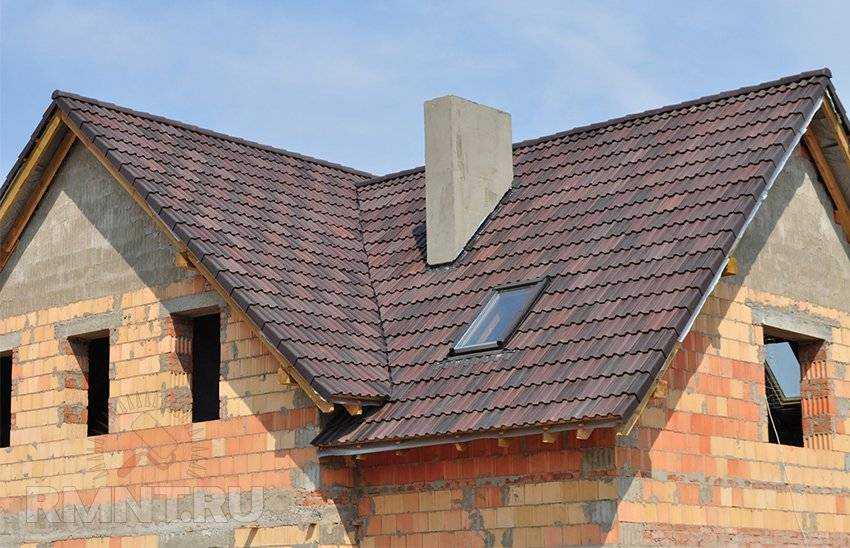

Обход окна и гидроизоляция примыканий

Обход чердачных окон — это сложный элемент кровли, который выполняется в двух вариантах:

• две ендовы и коньковый элемент без вертикальных стенок
• вертикальные стенки и два небольших ската, примыкающих к основному полотну кровли

Первый вариант выполняется стандартным способом — оформляются ендовы, укладывается и подрезается соответствующим способом черепица. Иногда вместо ендов используют более простой способ перехода, когда вода стекает со скатов окна на основную кровлю без сборки нижнего желоба.

Второй вариант конструкции требует монтажа узлов примыкания. На вертикальных стенках проходят штробу, в которую вставляется кромка фартука — металлического профиля из состава комплектующих к металлической кровле. Сам фартук крепят к стене шурупами.

Укладывают черепицу, подгоняя элементы так, чтобы зазор между ними и вертикальными поверхностями был не более 20-25 мм. После этого его закрывают эластичной лентой для примыканий. Она оснащена собственным липким слоем и хорошо крепится к металлическому элементу и к черепице.

Примыкание к дымоходам и вентиляции

Оформление участка примыкания к дымоходу выполняется тем же способом, что и к вертикальным стенам. Единственным отличием является необходимость окружить дымоход со всех сторон.

Для этого нужен полный комплект доборов для обхода дымовых труб, идущий в комплекте с металлочерепицей:

• верхний фартук
• нижний фартук
• боковые фартуки

Эти элементы обрезают по ширине соответствующих сторон дымовой трубы и устанавливают на нее, предварительно изготовив штробу. Для уплотнения верхней части используют огнеупорный герметик. Когда процедура завершается, начинают укладку черепицы с подгонкой примыкающих элементов по длине и ширине (в зависимости от положения в ряду).

Когда участок полотна уложен вокруг всего дымохода, наклеивают эластичную ленту для примыканий.

Основные плюсы

Черепица полимерпесчаная обладает множеством достоинств. В процессе производства ее покрывают веществом, которое устойчиво к ультрафиолетовому излучению. Это указывает на то, что даже со временем цвет остается первозданным, а поверхность не выгорает. Материал превосходно справляется с резко континентальным климатом, он устойчив к морозам и способен выдержать около 200 циклов замораживания и оттаивания.

Если проводить сравнение с металлическими кровлями, то последние имеют эффект барабана. Черепица не корродирует, она устойчива к химическим веществам. Обладает водоотталкивающими характеристиками и исключает цветение кровли. Материал является диэлектриком, поэтому кровле не требуется молниезащита. Полотна легко укладывать, для этого мастеру не потребуется обладать специальными навыками. Даже если приходится работать с крышами сложных форм, то отходы будут минимальными. Кровля из полимерпесчаной черепицы может эксплуатироваться при точечной нагрузке в пределах от 150 до 360 кг.

Структура

Структура черепичные плитки состоит из следующих элементов:

1. Главный замок. Различают единичный, двойной и тройной замок. Они увеличивают прочность конструкции и предотвращают крышу от задувания снега и попадания капель дождя.
2. Боковые замки. С его помощью происходит не только сцепление элементов между собой, но и предотвращается протекание воды под черепицу. Различают нижний и прикрывающий замок. Элемент позволяет смещать немного элементы друг относительно друга в ходе монтажа. Сдвинуть их можно на расстояние не более 8 см. Замок позволяет располагать черепицы на скате таким образом, что срез покрытия будет минимальным. Этот элемент обязательно пригодится во время ремонта крыши.
3. Укрепляющие ребра. Элементы позволяют противостоять разламыванию черепицы.
4. Края черепицы. Имеют закругленную форму, благодаря которой с крыши легко стекает дождевая вода.
5. Зацепы. Предназначены для закрепления черепицы на деревянной обрешетке. Элемент продуман и сконструирован таким образом, чтобы вес самой конструкции и посторонних явлений (снег, дождь) равномерно распределился по всей конструкции. Соприкосновение между рейками и черепицей происходит точечно. Благодаря этому древесина имеет возможность проветриваться и тем самым она защищаться от сырости и гниения.

Расчет и проектирование черепичной кровли

Расчет кровли начинают с составления чертежа крыши в плане. При необходимости, выполняют чертежи всех скатов по отдельности (это полезно, если крыша сложной формы со множеством отдельных элементов). Вычисляют площадь каждого участка и находят общую площадь всей кровли, по которой и делают подсчет количества элементов. Необходимо знать полезную площадь черепицы (цементно-песчаная выпускается в двух вариантах размера, но керамическая имеет больше разновидностей).

Надо еще вычислить общую длину коньковой линии, карнизов, сосчитать число торцовых участков конька и других элементов. Эти значения нужны для определения количества доборных элементов:

• коньковые
• боковая
• вальмовая
• половинчатая

Эти элементы используются для оформления участков перехода плоскостей (коньки и ендовы), а также для отделки карнизной части кровли. Приобретая черепицу, надо делать запас 10-15 % для рядового материала, а для доборов запас можно делать меньше — 3-5 %. Доборы дорогие, их количество можно подсчитать с достаточной точностью, поэтому, делать лишние траты нецелесообразно.

Расчет количества черепицы

Прежде чем приступить к установке керамической черепицы на крышу вашего здания необходимо сделать расчет расходуемого материала. Следовательно, Вам потребуется измерить весь периметр крыши (длину и ширину каждого клона крыши).

После необходимо уточнить полезную площадь черепицы, производитель ее указывает на упаковке. Так же площадь может меняться, это зависит от расстояния наложения друг на друга черепицы. Нахлест черепицы зависит от угла склона крыши, а именно:

• Угол наклона 25 ⁰ — нахлестывание 100 миллиметров;
• Угол наклона 35 ⁰ — нахлестывание 75 миллиметров;
• Угол наклона 45 ⁰ — нахлестывание 45 миллиметров.

Таким образом угол наклона кровли влияет на расход черепицы, чем более пологая кровля, тем больше нужен нахлест черепицы при укладке. Важно знать, что число требуемой черепицы рассчитывают для каждого склона крыши отдельно, тем более когда на крыше находятся разнообразные башенки и тому подобное. Когда угол склона крыши меньше 22 ⁰ необходимо обезопасить ее диффузионной мембраной. Требующийся размер рассчитывается при помощи перемножения общей суммы площади кровли на 1,2 и округлением в сторону большего

Требующийся размер рассчитывается при помощи перемножения общей суммы площади кровли на 1,2 и округлением в сторону большего

Когда угол склона крыши меньше 22 ⁰ необходимо обезопасить ее диффузионной мембраной. Требующийся размер рассчитывается при помощи перемножения общей суммы площади кровли на 1,2 и округлением в сторону большего.

Различия в монтаже керамической и минеральной черепицы

• Волновая керамическая черепица не бывает половинчатой, ведь она, в отличие от минеральной – в основном, одноволновая, разделить ее на две симметричных половины невозможно.
• Керамическая черепица двухпазовая, она имеет два замка – вертикальный и горизонтальный, поэтому нахлест между верхним и нижним рядами черепицы меньше, чем у минеральной, имеющей только один замок.
• Рекомендуемый угол наклона кровли для керамической черепицы немного меньше, чем для минеральной. Для волновой минеральной черепицы он составит 22°, а для керамической – 16°.
• Размеры рядовой черепицы отличаются от минеральной черепицы, поэтому необходимо их учитывать при расчёте шага обрешетки и ширины кровельного покрытия. Вся современная керамическая черепица имеет горизонтальный замок с возможностью выполнить переменный шаг обрешетки без подрезки рядовой черепицы под коньком. В ассортименте керамической черепицы есть мелкоштучные модели, например, «Опал» от компании BMI BRAAS, которыми можно легко покрыть крышу сложной формы.
• Для аккуратного оформления коньков используются разнообразные дополнительные элементы – начальные/конечные и центральные коньковые черепицы, а также торцевые керамические элементы. С ними конструкция коньков и хребтов выглядит более привлекательно.

Монтаж керамической черепицы лучше доверить профессионалам. Компании – производители или импортеры этого кровельного материала часто рекомендуют своим клиентам кровельные компании, чей персонал прошел у них обучение. Это самый простой и доступный путь поиска грамотной кровельной бригады.

Полимер в черепице

Идея использовать полимерные составы в качестве вяжущего элемента вместо глины и цемента была разработана и исследована на молекулярном уровне. Смысл производства сырья сводится к перемешиванию разогретой полимерной (пластиковой) массы с песком. Пока масса держит температуру, ей можно придать любую форму, что и происходит при изготовлении черепицы.

В результате новый вид кровельного материала выполнил поставленные перед ним задачи:

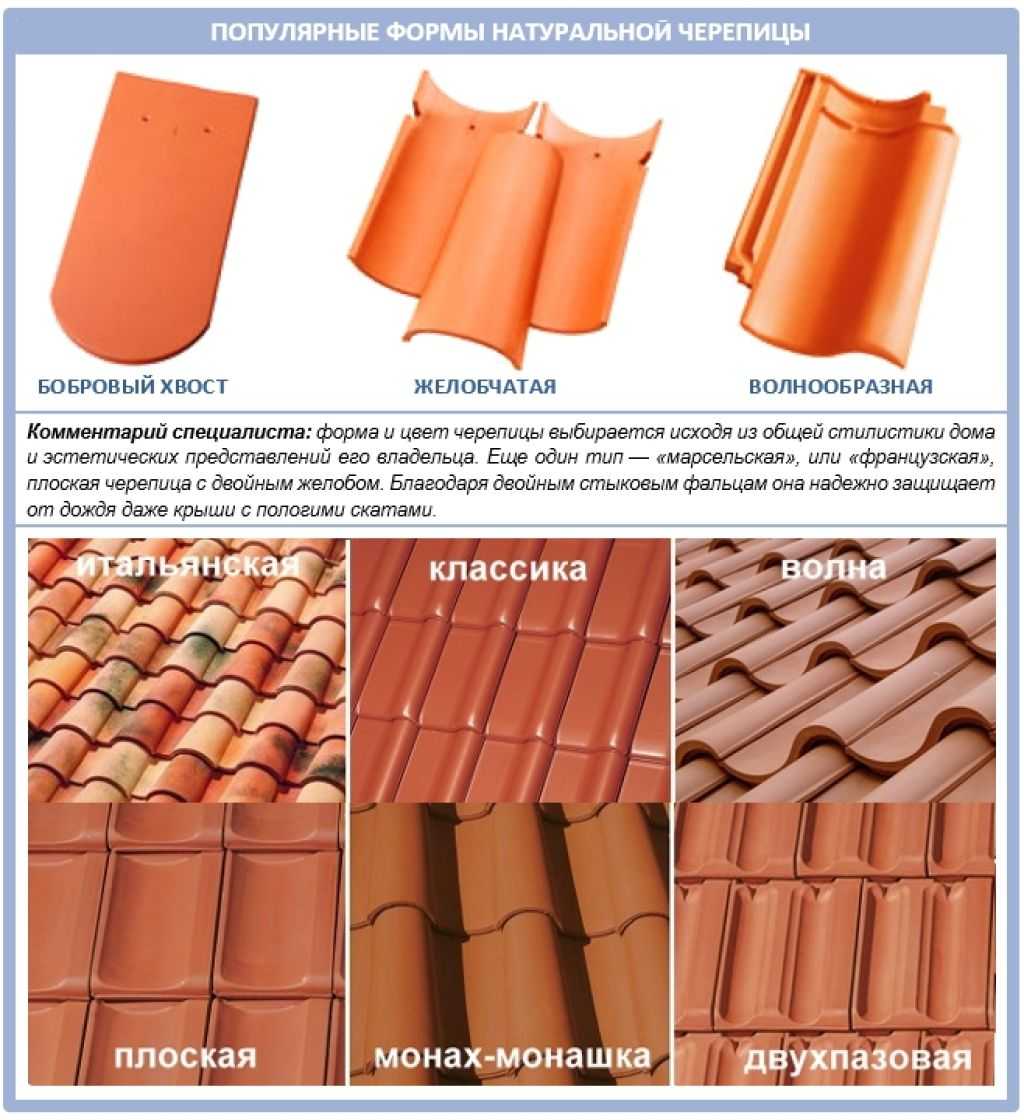

Традиционный внешний вид не только сохранился, но и приобрёл новые интересные формы.

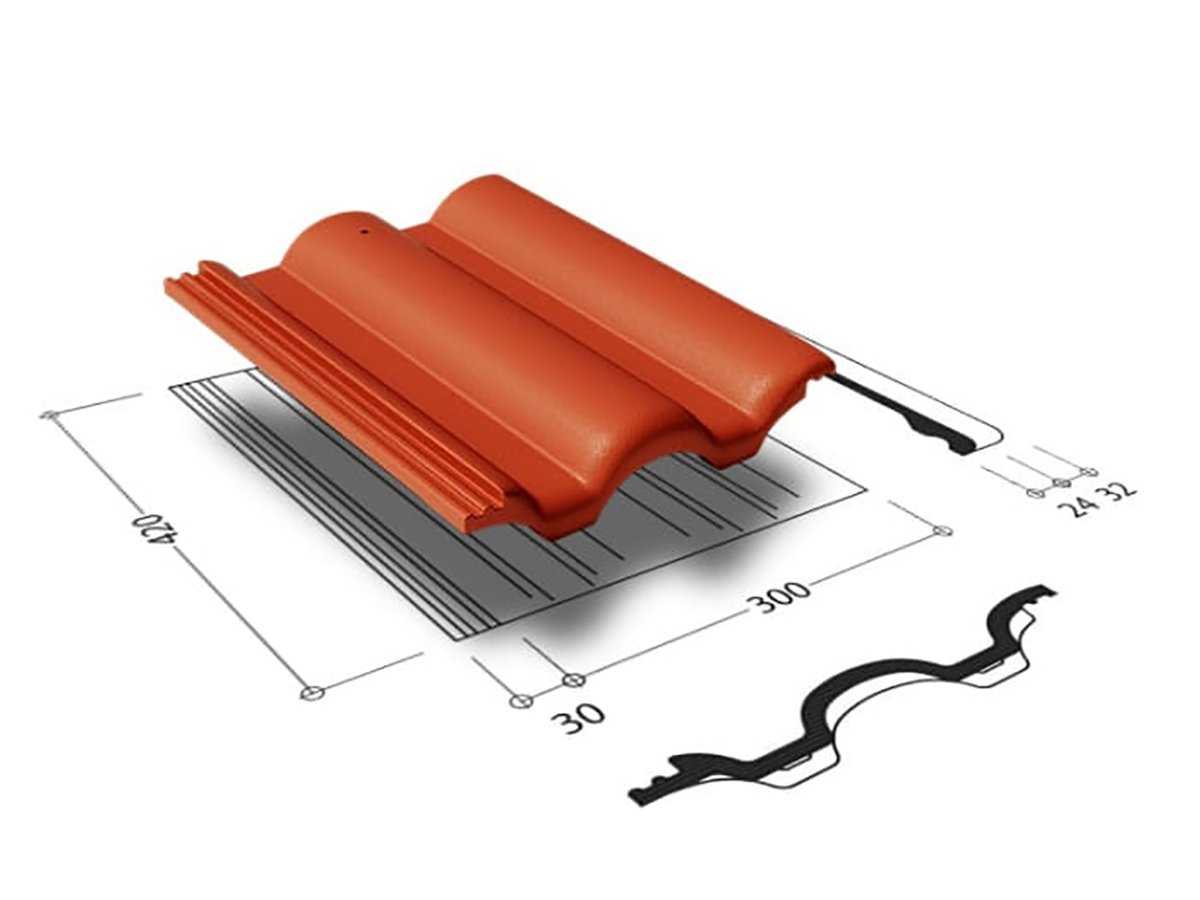

Размеры элементов остались примерно такими же (300х400 мм).

Полимерная черепица вдвое легче глиняной и в полтора раза легче цементной.

Сплавленная в монолит структура не имеет пор, достаточных для образования грибка (мха). Есть возможность производить элементы с глянцевой поверхностью.

Полимер придал элементам достаточную твёрдость для того, чтобы спокойно переносить грубую транспортировку и падение с высоты 3 м на бетон.

Удобство контроля сырьевой массы при производстве позволяет добавлять пигменты любого цвета. Для настоящих ценителей есть возможность изготовить перламутровую черепицу. При этом прокрашивается весь слой материала.

Более точные пресс-формы обеспечили элементы острыми углами, что дало возможность снабдить их кромковыми замками.

Затраты электричества для питания современных станков несоизмеримы с расходом энергии на обжиг.

Следует добавить, что черепица остаётся уникальным и единственным в своём роде мелкоштучным кровельным материалом. Попытка имитировать внешний вид этого материала привела к созданию металлочерепицы. Преимущества относительной дешевизны, скорости монтажа и лёгкости конструкции сыграли свою роль. Однако с первого взгляда видно, где оригинал, а где суррогат.
