Пристройка на винтовых сваях

Винтовые сваи под террасу

Частный дом без пристройки кажется незавершенным. Терраса – это не только идеальное место для отдыха, но и дополнительная площадь для хранения различных предметов, необходимых в хозяйстве. Возведение пристройки можно доверить профессионалам, но возможен и вариант выполнения работ своими руками. Все зависит только от возможностей владельцев дома и участка. Конечно, после немалых затрат на строительство дома и хозяйственных объектов, возникает желание сэкономить на пристройке. И это можно сделать без ущерба для террасы. Достаточно просто подобрать недорогие материалы для стен и фундамента. В первом случае выбор осуществляется в зависимости от того, из чего построен сам дом. Во втором случае можно смело приобретать винтовые сваи для надежного основания.

Фундамент на винтовых сваях для террасы

Работы по подготовке фундамента на винтовых сваях под террасу необходимо начинать с определения нагрузки на основание и расчета точного количества конструкций, а также их размеров

Кроме того, важно изучить особенности грунта. Как правило, специалисты рекомендуют использовать сваи диаметром 76 мм

После того, как вы определили, сколько нужно винтовых свай на террасу, рассчитывается расстояние между ними

Следует отметить, что надежнее всего использовать в строительстве конструкции из сверхпрочной стали, устойчивой к коррозии

После того, как вы определили, сколько нужно винтовых свай на террасу, рассчитывается расстояние между ними. Следует отметить, что надежнее всего использовать в строительстве конструкции из сверхпрочной стали, устойчивой к коррозии.

В процессе монтажа первоначально размечается участок рядом с домом, который планируется отвести под террасу. Для каждой сваи подготавливается углубление. Вкручивание осуществляется до непромерзающего слоя грунта. Поскольку пристройка террасы к дому на винтовых сваях производится в несколько стесненных условиях, то для установки конструкций используется ручной монтаж, с которым легко могут справиться два человека. Достаточно просто использовать рычаг. После установки внутрь ствола каждой сваи заливается бетонный раствор. Стержни свай обрезаются по уровню и оснащаются оголовками. На финальном этапе обустройства фундамента для террасы на винтовых сваях своими руками выполняется обвязка металлическим швеллером. Если ваш дом выполнен из бруса, и для террасы вы планируете использовать такой же материал, то обвязку следует выполнять из деревянных заготовок.

Описание процесса по сооружению основания

Если рассматривать, как возводить дом из бруса на винтовых сваях поэтапно, то в первую очередь производится подготовка, затем идет установка опор и их обвязка, именно эти работы мы и рассмотрим.

Установка элементов

Сразу скажем, что если вы решили ставить дом из бруса на винтовых – дом, а точнее его проект необходимо подобрать заранее, чтобы вы понимали, какое строение будет возводиться и каковы будут его параметры.

Рабочий процесс проходит в следующем порядке:

• Для начала необходимо сделать проект, на котором будет отмечено расположение дома на участке, именно в соответствии с ним и будут проводиться дальнейшие работы;
• В соответствии с проектом нужно провести разбивку участка, для этого лучше всего использовать нивелир, так вы сможете расставить метки так, как нужно. Для удобства между колышками натягивается шнур, он будет служить ориентиром далее;

Удобно расставить колышки в местах будущего расположения опор

• Теперь нужно подобрать винтовые сваи под дом из бруса, они могут отличаться конфигурацией, диаметр варьируется в диапазоне от 57 до 133 мм, а длина – от 165 до 330 см, все зависит от типа почвы на вашем участке и ориентировочной нагрузки на конструкцию;
• Расстояние между винтовыми сваями под брусовой дом зависит от особенностей почвы и типа используемых опор, показатель обычно варьируется в пределах от 2 до 3 метров, более точное значение должен определить специалист;
• Для того чтобы повысить удобство работ и расположить сваи ровно, в месте расположения каждой из них делается углубление на штык лопаты;
• Работа производится тремя людьми – двое крутят сваю с помощью лома, а один следит за ее вертикальным положением. Если диаметр опоры велик, то лучше использовать рычаги подлиннее, это упростит работы и облегчит процесс;

Приспособление простое, зато вы сможете использовать мощные рычаги для вкручивания сваи

• После окончания данного этапа необходимо залить сваи бетоном для обеспечения наибольшей прочности;
• В последнюю очередь оголовки отрезаются по одному уровню, далее надо подготовить основы под обвязку. Это могут быть либо пластины из листа металла размеров 25х25 см, либо П-образные держатели, в которые будет вставляться брус, элементы крепятся посредством электросварки.

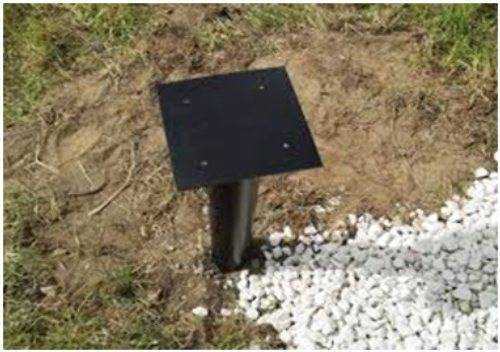

В оголовке сверлятся отверстия под выбранный тип крепежа

Обвязка

Некоторые используют для этого металл или бетон, но мы рассмотрим вариант с деревом, он имеет свои отличия:

• Обвязка винтовых свай брусом своими руками – процесс несложный, но требующий аккуратности и выполнения всех рекомендаций. В первую очередь нужно гидроизолировать оголовки, оптимальный вариант – стеклоизол, так как его можно нагреть, и он очень надежно приклеится к металлу;

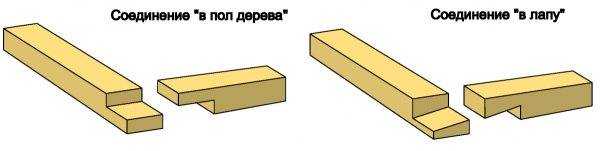

• Для наилучшего соединения углов каждый из деревянных брусов зарезается на половину толщины, можно реализовать соединение «в лапу», на схеме ниже показано, какую конфигурацию имеет данный вариант;

Выберите вариант соединения, который обеспечит надежность всей конструкции

Обвязка фундамента на винтовых сваях брусом всегда начинается с углов, когда вы убедитесь, что элементы выставлены ровно, можно приступать к их креплению, для этого можно использовать один из следующих вариантов: специальные винты диаметром 10-12 мм, резьбовые шпильки либо металлические уголки

Все перечисленные способы обеспечивают надежность фиксации, вам нужно выбрать наиболее удобный; Для того чтобы исключить деформацию строения при возможных просадках опор, можно соорудить пластичный шарнир Гербера, этот вариант предусматривает укладку деревянного бруса в два ряда с последующим стягиванием элементов резьбовой шпилькой, при этом важно, чтобы соединения на рядах не совпадали между собой. Такая система менее чувствительна к просадкам отдельных свай

Так выглядит шарнир Гербера в собранном виде

Чтобы обвязка из бруса на винтовых сваях была максимально надежной и долговечной, не забудьте обработать все элементы антисептиком.

Влияние глубины промерзания грунта и уровня грунтовых вод

Так как свойства морозного пучения грунтов проявляются при их сезонном промерзании, то подошву фундаментов необходимо располагать на глубине, превышающей глубину промерзания на 150—200 мм, тогда негативное воздействие пучения будет проявляться в минимальной степени.

Если на участке присутствуют грунтовые воды, то применяют специальные мероприятия для водоотведения со строительной площадки и в дальнейшем от фундаментов построенного сооружения – закрытые дренажи различного вида – пристенный, траншейный или пластовый с укладкой дренажных труб и отведением воды в установленное место.

Различные структуры

Вы можете построить свою деревянную террасу на различных опорах.

Часто неприглядная бетонная плита расширяет дом, вы можете использовать ее, покрыв ее деревом, создав тем самым теплую террасу. Все, что вам нужно сделать, это закрепить балки прямо на плите, а к ней прикрутить деревянные доски. Это работа, доступная любому хорошему мастеру, которая не займет у вас много времени.

Если начинаете прямо с земли сада, подготовка конструкции должна быть осторожной, чтобы избежать проблем в будущем: вживите бетонные шпильки через каждые два метра

На эти шпильки вы закрепите балки, затем перпендикулярно деревянную рейку, на которой будут крепиться доски. Для высоких террас или на сваях обратитесь к профессионалу.

Технология строительства свайного фундамента

Первым делом следует выбрать проект веранды и нарисовать её план, определившись с точными размерами. После составления чертежа уже можно рассчитать количество и вес материалов, которые нужны для монтирования свай. Следует также учесть качество грунта и глубину залегания вод, уровень промерзания почвы. После этого нужно выбрать правильные параметры и количество свайных труб, учитывая, что их расстояние друг от друга может составлять 1,5–3 м.

Проще всего построить своими руками открытую веранду из деревянного бруса. Нагрузку от снега по регионам можно найти в Строительных нормах и правилах в разделе «Нагрузки и воздействия». Например, в Санкт-Петербурге на каждый 1 м² крыши приходится до 180 кг снежной массы.

Необходимые материалы и инструменты

При возведении летней веранды на свайно-винтовом фундаменте нужно закупить следующие материалы:

• песок;
• щебень;
• цемент;
• винтовые сваи;
• деревянные брусья для лагов и крыши (100×50 мм);
• балки для ростверка (металлические, бетонные или деревянные);
• доски;
• гвозди, шурупы;
• лак или краска для дерева;
• кровельный материал (выбирают в соответствии с крышей основной постройки).

Для лёгкой деревянной веранды в качестве ростверка лучше взять профилированную венечную балку с сечением не менее 150×150 мм. Помимо вышеперечисленных материалов нужно обработать сваи антикоррозийными средствами, например, битумом.

Следует запастись такими инструментами:

• лопатой;
• воротом для закручивания;
• сварочным аппаратом;
• глубинным уплотнителем для бетонной смеси;
• угловой шлифовальной машинкой с отрезными кругами (болгаркой);
• молотом;
• пилой;
• шуруповёртом;
• рулеткой;
• отвесом;
• уровнем (обычным и гидравлическим);
• колышками и верёвкой.

Ворот для ручного вкручивания продаётся уже со стержнями.

Подготовительные работы

Сначала следует расчистить место, где планируется пристройка. Затем нужно демонтировать крыльцо и отмостку. Грунт под винтовой фундамент можно просто разровнять лопатой. После этого при помощи колышков и верёвки делают разметку периметра веранды. Далее намечают места установки свай и в них выкапывают небольшие лунки для удобства вкручивания.

Как вкрутить винтовые сваи

Порядок работ для установки винтовых свай следующий:

1. Стержневую трубу вставляют лопастью в лунку и вкручивают воротом. Лучше всего, когда данную процедуру делают два человека. В начале вкручивания требуется постоянно проверять вертикальное положение свай отвесом и поправлять его, если необходимо. При наличии небольшого отклонения, сваи обрезают, ровняя концы по уровню. На поверхности обычно оставляют 20–30 см трубы (зависит от высоты цоколя).
2. Когда все сваи устанавливают на нужную глубину, то при помощи гидроуровня на надземных концах делают отметки для ростверка.
3. Стержни обрезают угловой шлифовальной машинкой на помеченном уровне.
4. В свайные полости заливают бетон и тут же трамбуют уплотнителем.
5. В середину цементной смеси вставляют стальной стержень (это нужно для веранды с ростверком из дерева). Затем к нему крепят нижний венцовый брус.
6. Трубу закрывают оголовком и приваривают его.
7. Сверху крепят гидроизоляцию.

При определении параметров веранды, примыкающей к стене дома, проводят черту. При её нанесении учитывают толщину пиломатериалов, которые укладывают сверху.

Монтаж ростверка и пола

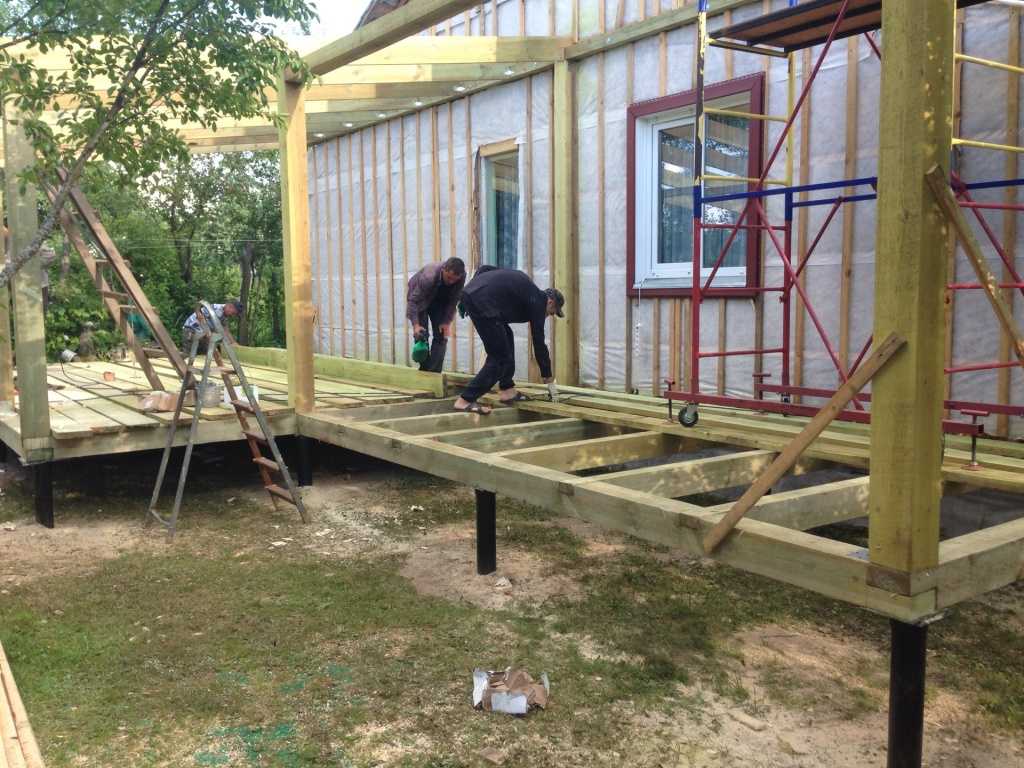

Вдоль границ пристройки по сваям прокладывают венцовый брус. Если веранда значительных размеров, то балки забивают и внутри периметра с последующей обвязкой. Там же, при помощи уголка и шурупов, крепят лаги с промежутком в 50–60 см по периметру конструкции. Внизу можно сделать цоколь из сайдинга или плит. Затем устанавливают в углах вертикальные стойки, к которым будет крепиться навес или крыша. Поперёк лаг делают настил пола из досок. Пустоты между ними рекомендуется заполнить гравием.

В последнюю очередь устанавливают ограждение веранды

Её фундамент может незначительно оседать, поэтому конструкция должны быть самостоятельной. Между верандой и стеной делают зазор в 2-3 см, который заполняют утеплителями (например, минеральной ватой). Фундамент из винтовых свай для веранды частного дома можно установить самостоятельно, без проведения земельных работ и ожидания застывания бетона. Это значительно сокращает время и финансы на возведение пристройки.

Вариант #4. Терраса из ДПК на свайно-винтовом фундаменте

Иногда нерационально устанавливать террасу на столбчатый фундамент.

Например, при высоком залегании грунтовых вод, на влажных и неустойчивых почвах. В этом случае грунт будет вспучиваться и выталкивать бетонные столбики. Сложности в устройстве столбчатого фундамента могут возникнуть и на участках с большими перепадами уровней, на склонах.

Во всех этих случаях, для легких построек, более удачен другой вид фундамента – свайно-винтовой. Винтовые сваи дают возможность поднять площадку террасы на нужную высоту (даже на 2-3 м!), отлично удерживают деревянный настил со всей необходимой мебелью. Кроме этого, ввинчивание винтовых свай для террасы происходит в течение 1 дня.

Рассмотрим технологию строительства легкой террасы из ДПК на винтовых сваях.

Ход работы:

1. Определяют точки установки свай. Их вкручивают с шагом 2-3 м, с обязательной установкой в углах будущей площадки.

2.

Вкручивание свай выполняют с помощью специальной техники или вручную. При ручном ввинчивании в прорези на верхнем корце сваи вставляют металлический лом, служащий рычагом. В процессе прокручивания этого рычага, свая лопастями разрывает грунт и опускается на необходимую глубину (ниже уровня промерзания грунта).

3. Вкрученные сваи обрезают до уровня будущего несущего каркаса.

4. Внутрь каждой вкрученной сваи заливают цементный раствор, чтобы увеличить ее прочность и предотвратить коррозию внутренней полости.

5.

Поверх свай монтируют стальной металлический каркас из профильных труб. Каркас имеет вид рамы с промежуточными элементами, расположенными с шагом 50-60 см

Готовый каркас покрывают грунтовкой, особенное внимание уделяя местам сварки

6. На сваи укладывают алюминиевые лаги. Так как при соприкосновении алюминия со сталью каркаса запускается процесс коррозии, укладывать лаги рекомендуется только через резиновые прокладки.

7.

Крепление досок декинга на алюминиевые лаги выполняют при помощи клемм, которые вставляют в прорезь лаг. Клеммы позволяют монтировать доски без использования саморезов и необходимости просверливания отверстий в них. Если используемый алюминиевый профиль не дает возможности установки клемм, крепление досок декинга выполняют традиционно – с помощью саморезов.

8. После сборки композитного настила, по торцам декинга монтируют ограждающий алюминиевый профиль. Теперь терраса из композитного декинга практически неотличима от дорогостоящей деревянной конструкции!

Как выполняются работы по монтажу террасы на винтовых сваях, показано в видео-сюжете:

Дата: 22-07-2015Просмотров: 1433Рейтинг: 36

Для того чтобы сделать своими руками террасу на сваях, необходимо для начала выбрать материал и для свай, и для будущей террасы. Она может быть пластиковой, металлической или деревянной.

Сваи тоже изготавливаются из разных материалов и по разным технологиям. В большинстве случаев для небольших сооружений используются винтовые сваи, а для более габаритных зданий — буро-набивные. Терраса на винтовых сваях сооружается быстрее и легче, но несмотря на это, она сможет прослужить вам очень долгое время.

Если планируется возводить террасу на деревянных сваях, то необходимо качественно обработать дерево составом, который гарантирует его сохранность.

Строительство террасы к дому своими руками: как сделать фундамент

Существует два главных правила строительства террасы к дому своими руками: пол не должен прогибаться и пружинить под ногами, а перила должны быть прочными, устойчивыми и безопасными. Поскольку такие конструкции в общем случае представляют собой продолжение здания, их чаще всего к нему и крепят. Устройство подобной террасы рассмотрим на конкретном примере.

При строительстве фундамента террасы учитывайте, что он держит всю конструкцию террасы и предотвращает ее сдвиг или уход в землю. Обычно это бетонные блоки размером 30 х 30 см, заглубленные на 15 см в нетронутый плотный грунт.

Как сделать фундамент для террасы самостоятельно? Каждый бетонный блок должен быть положен на песчаную подушку, выступая на 15 см над поверхностью земли, чтобы стойки или балки каркаса террасы не подвергались гниению под воздействием почвы.

Вместо готовых бетонных блоков можно использовать самодельные, отлитые в дощатой опалубке. Однако такое решение пригодно лишь для регионов зоны теплого климата, в условиях непромерзающего или слабо промерзающего грунта. В условиях средней полосы при возведении построек на пучинистых грунтах устройство фундамента для террасы своими руками может быть и другим. Главное, чтобы это основание обеспечивало устойчивость и жесткость всей конструкции. Следует также учитывать конструкцию фундамента основного здания, чтобы взаимное смещение основного здания и пристройки не привело к заметной деформации конструкций.

На этих фото представлены фундаменты террасы к дому, выполненные своими руками:

Перед тем как реализовать задачу под названием «строим террасу своими руками», ознакомьтесь с основными этапами работы.

Порядок строительства дома из бруса

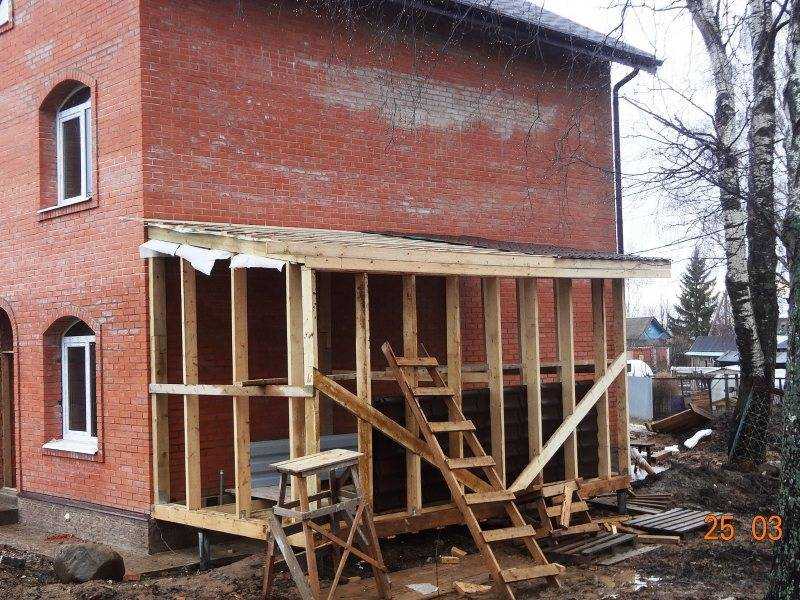

Каркас устанавливается на гидроизоляционную подложку и дополнительно крепится металлическими скобами Брусовые строения возводят быстро, т.к. никакой сложной технологии не требуется, главное – определиться с правильностью установки каркаса из вертикальных стоек. Основные упорные столбы ставят по углам, между ними располагают стойки. Для крепости вертикальные части соединяют горизонтальными развязками и диагональными укосами.

Этапы строительства:

• устройство чернового пола, прокладка коммуникаций;
• установка коробки, выставление конструкций кровли;
• обшивка стен, прорезка оконных и дверных проемов;
• кровельное покрытие, установка отливов;
• внутренняя отделка пола, стен, потолка, установка электрических точек и сантехприборов;
• наружная отделка с утеплением.

Верх каркаса связывают деревянными балками брусового сечения 15 х 15 см. Пояс служит опорой для установки кровельных конструкций в виде мауэрлата, обвязки и стропил.

Виды бруса

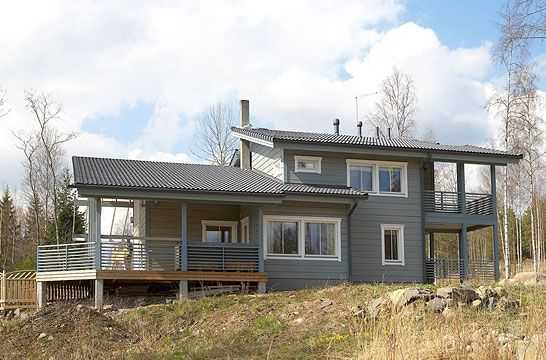

Дом из клееного бруса по финской технологии на сваях Для обшивки используют профилированный, клееный и обычный брус, все виды различают по форме, свойствам и цене. Обычный материал выпускают квадратным, после его монтажа проводят дополнительную отделку стен снаружи и внутри. Преимущество в низкой стоимости, простоте обшивки, экологической чистоте. Клееный брус относят к дорогой категории, он не деформируется, прочный.

Профилированный материал является промежуточным вариантом, чаще применяется для отделки, благодаря своеобразному сечению. Брус выпускают разных размеров, чтобы подобрать для разных вариантов укладки.

При монтаже брусья ставят плотно, замки на сторонах позволяют не беспокоиться о проникновении влаги. Иногда упрощают сечение и вносят корректировки, но нужно приобретать товар распространенных брендов, чтобы избежать нестыковок. Поверхность готовой стены покрывают защитными составами и лаком.

Фундамент

Ввиду того что каркасная пристройка не является громоздкой и тяжёлой конструкцией, то воздвигать монолитный фундамент нет смысла. Для надёжности возводимой постройки необходимо, чтобы фундамент дома и пристройки были либо одним целым, либо независимы друг от друга. Оптимальным вариантом будет ленточный или столбчатый фундамент.

Ленточный

Ленточный фундамент можно сделать своими руками.

• На земле по периметру предполагаемой пристройки наносится разметка, которая очерчивает границы. По линиям разметки выкапывается траншея под фундамент глубиной, как у основания самого дома, и шириной примерно на 15 см шире будущих стен пристройки.
• Далее нужно защитить фундамент от грунтовых вод: для этого в траншеи на 15-25 см засыпается песок и щебень, следом заливается небольшим количеством воды, затем накрывается рубероидом.
• Следующим этапом является обустройство опалубки, высота которой равняется высоте её будущего основания. В траншеи для придания надёжности устанавливается арматура.
• И в конце всё заливается бетоном. Бетон можно изготовить самостоятельно, смешав песок, щебень и цемент. При высокой температуре фундамент необходимо смачивать водой, дабы избежать его растрескивания.

Популярные статьи Делаем беседку из профильной трубы своими руками

Столбчатый

Недорогой и долговечный тип фундамента, который подходит для облегчённых конструкций: бань, каркасных пристроек и прочих.

После тщательного расчёта в грунте сверлятся небольшие ямы (20 см) – основы для нижних частей столбов, которые армируются мелкой сеткой и засыпаются смесью из песка и бетона. В ямы устанавливаются трубы диаметром в 10 см, внутрь которых вставляются арматурные прутья, и затем всё заливается пескобетоном.

Через 3-5 дней, когда бетон полностью застынет, сверлятся новые проёмы, куда впоследствии и вставляются получившиеся из труб столбы

Вставлять нужно предельно осторожно, чтобы столб не осыпался

Ростверк для столбчатого фундамента изготавливается из металла или бетона.

Главный плюс данного вида фундамента – универсальность: он подходит для всех видов конструкций с небольшим весом, служит долго, даже если дом стоит на болоте.

При выборе типа фундамента учитывайте зимнее пучение грунта, рельеф и свойства почвы.

Свайно-винтовой

Главным преимуществом использования винтовых свай для возведения фундамента является возможность выполнять работу в любое время года. При этом весь монтаж будет закончен уже через 1-3 дня. После его окончания можно сразу приступить к строительству пристройки. Свайно-винтовой фундамент – самый простой и дешёвый вариант для нетяжелых построек, который также можно выполнить своими руками. Единственный недостаток – подверженность коррозии, но при обработке антикоррозионными средствами этого вполне можно избежать.

Если пристройка делается как отдельная комната, то фундамент должен быть сконструирован как отдельный элемент и иметь деформационный шов.

Свайно-винтовой фундамент состоит из металлических труб, полости которых предназначены для заполнения бетоном.

Для начала рассчитывается нужное пространство, делаются разметки. В углах разметок будущего фундамента вбиваются колышки, затем по периметру натягивается строительный шнур.

Далее вручную или буром выкапываются отверстия в местах, где будут установлены сваи. После чего происходит ввинчивание свай, делать это самостоятельно довольно проблематично. Когда ввинчивание закончено, опоры обрезают на одном уровне, а полости свай заполняются бетоном или грунтом.

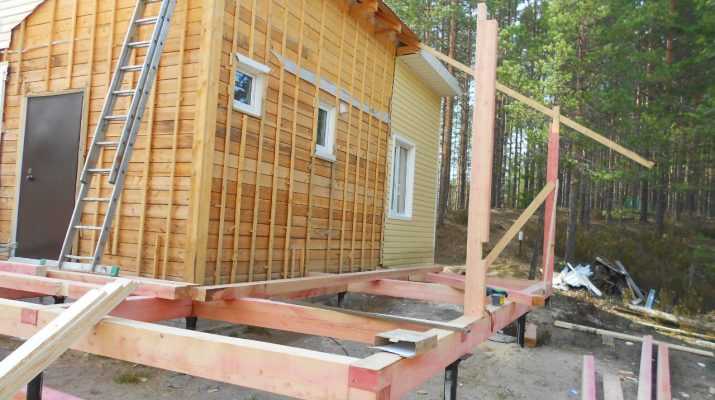

Свайно-винтовой фундамент для пристройки – это практично

Фундамент для пристройки к дому на винтовых сваях – это быстрый, долговечный и недорогой способ построить сооружение. Ведь монтаж фундамента занимает всего 1-2 дня, после чего можно сразу приступать к строительству стен. Кроме этого, выбравший эту технологию владелец, получает массу дополнительных преимуществ.

• Монтаж может осуществляться вручную, без привлечения тяжелой техники.
• Фундамент под пристройку на винтовых сваях смотрится довольно эстетично.
• Совершенно безопасен для основания дома.
• Стоит недорого, по сравнению с другими видами материалов.
• Долговечность конструкции составляет 100 лет.
• Практически не дает усадку.
• Подходит для любого состава почвы, включая сильно пучинистые грунты.
• Монтируется в любое время года.

Единственным условием для вышеперечисленных достоинств является высокое качество опор и профессионализм в установке.

Как сделать столбчатый фундамент

Если решили возвести небольшую пристройку для деревянного дома, то фундамент на столбах будет удачным вариантом. Скважины под опорные столбы устраиваются с таким расчетом, чтобы они располагались ниже точки промерзания земли. Затем формируется подушка из песка, устанавливается арматурный каркас из стекловолоконного материала. Он отличается неплохими свойствами, в дополнительной гидроизоляционной обработке не нуждается.

По такому же принципу формируют опалубку требуемых размеров, заполняют ее бетонной смесью. Основание пристройки на таких сваях, подведенный к ленточному фундаменту, считается простым в исполнении, его вполне можно залить самостоятельно.
