Расстояние от водопровода до канализации по горизонтали и по вертикали: минимальное, нормативное между сетями, нормы снип и сп

Виды газопроводов

Расстояние от водопровода до трубы газопровода в каждых случаях рассчитывают по замерам того или иного участка. Тем не менее до водопровода по горизонтали соблюдают пространство около 1 метра.

Трубопровод в городе

Когда газовики кладут газовую коммуникацию на водопроводную слишком близко, то эта работа не соответствует нормам СНиП (СП). После этого можно обратиться в суд и пожаловаться на недобросовестных газовиков.

Чтобы монтаж был выполнен по нормам СНиП, нужно знать не только то, какое расстояние между газопроводом и водопроводом желательно соблюдать. Рекомендуется хотя бы кратко узнать о разновидностях газопроводов. Их всего три:

линия низкого давления;
газопровод среднего давления;
газопровод высокого давления.

Подземный трубопровод Некоторые люди, которые строят дом и предполагают самостоятельно провести коммуникации или занимаются уличными строительными работами, часто не знают, как правильно должна быть расположена труба водоснабжения от газовой.

Например, расстояние от газопровода до водопровода прокладывается рядом только с позволения водоканала по нормам СНиП

Важно отметить, что газопровод должен быть монтирован на промежутке от фундамента дома

Стоит уточнить, что в дома проводят газ, по своим характеристикам обладающий теплопроводностью. Коэффициент такого топлива составляет почти 10 000 ккал/нм³.

Прокладка труб зимой

Основное назначение газопроводов:

Газопровод низкого давления поставляет ресурс для хозяйских потребностей. Делают эти трубы для таких зданий, как многоэтажки, клиники, офисные помещения, столовые, образовательные учреждения.
Линия среднего давления предназначена для магистралей или для работы котельной. В цифрах давление на таких газопроводах равняется 0,05 кгс/см² – 3,0 кгс/см². В домах обычно их не устанавливают.
Газопровод высокого давления по нормативному правилу монтируется, чтобы снабдить топливом предприятия, цехи. Давление варьируется от 3,0 кгс/см² до 6,0 кгс/см².

Нормы удаленности коммуникаций согласно СНиП и СП Для прокладки подземного газопровода подходят изделия из устойчивых крепких полимерных материалов. Также стоит учитывать, что пластиковый трубопровод подходит только для транспортировки газа низкого давления, до 0,05 кгс/см².

Качественным материалом для прокладки подземных труб считается медь из-за коррозийной устойчивости. Но трубопроводы из данного материала можно встретить редко в магазине. Для того чтобы изделие из другого металла служило дольше, его следует покрыть несколькими слоями масляной краски.

Дистанции от водопроводов по горизонтали согласно СП (СНиП)

Устройство водопровода и канализации

При проведении раскладки труб для монтажа водопроводных сетей нельзя допускать попадания внутрь труб грунтовых, поверхностных или сточных вод.

Системы водоснабжения и отвода стоков бывают разными и зависят от места расположения. Так, коммуникации в квартире обычно подключены к единому канализационному стояку и к единой системе водоснабжения. Поэтому прокладка инженерных сетей в квартире не представляет особых сложностей.

Полипропиленовые и металлопластиковые водопроводные трубы соединяют между собой с помощью фитингов, а затем подключают к сантехническим приборам. То же самое и с пластиковыми канализационными трубами с большим диаметром.

Единственное непременное условие прокладки системы водоотвода в квартире заключается в наличии уклона в сторону стояка.

Особенности водопровода и отвода стоков в частном доме

Схема устройства водопровода на даче из колодца.

Устройство водопровода и канализации в отдельно стоящем здании (частном доме) имеет существенные отличия от инженерной системы в квартире. Обычно вода поступает из общей центральной трубы или из скважины, что предполагает вход водопроводных труб в здание, а также их дальнейшую прокладку согласно с инженерным расчетом.

Сброс канализационных отходов разделяют на наружную и внутреннюю канализации:

наружная система обеспечивает отвод отработанных вод в специальные отстойники или очистные сооружения;
внутренняя система отводит стоки от сантехнических приборов и выводит их за пределы здания.

Водопровод и систему водоотвода можно обустроить и при наличии септика, очищающего стоки биологическим способом. В крайнем случае подойдет и использование обычной выгребной ямы, которую нужно будет периодически очищать. Стенки выгребной ямы в таком случае следует выложить бетонными столбиками или кирпичом, а дно лучше оставить естественным. Это позволит почве постепенно впитывать жидкость. Нужно отметить, что обустройство водостока с наличием выгребной ямы подразумевает использование специальных выкачивающих насосов.

На участке мало места: что делать?

Когда слишком мало места и соблюсти расстояние от здания до септика не получается, выход один – отказаться от его обустройства и выбрать альтернативный вариант, такой как накопительный бак.

Вне зависимости от места установки помните, что от соблюдения правил зависит здоровье – вас и вашей семьи, а также соседей. Правила установки прописаны в СНиП, исходя из реальных случаев отравления людей или загрязнения окружающей среды. Соблюдать их – на руку самим жильцам дома.

Вас также могут заинтересовать наши class=»aligncenter» width=»900″ height=»641″ Илососные работы

Ассенизация

Откачка и вывоз ЖБО

Расположение колодцев

Владельцы часто используют водозаборные колодцы или скважины для обеспечения дома и участка водой в условиях отсутствия централизованных магистральных сетей водопровода. В этом случае приходится сооружать и автономную канализацию. Для устройства колодцев требуется выбрать удобное место, но не следует забывать о нормативных расстояниях между точкой забора питьевой воды и септиком – своим или соседским. Данное предостережение касается санитарных правил.

Водозаборное сооружение, предназначенное для автономного снабжения усадьбы водой, должно находиться на «чистом» участке неподалеку от дома. При этом требуется выдерживать расстояние не менее 50 метров от потенциальных источников заражения:

выгребных ям;
свалок;
септиков;
хозяйственных построек, предназначенных для хранения удобрений в виде навоза или химикатов;
сараев для домашнего скота;
мест мойки машин и т.д.

Водозаборные колодцы и скважины не следует сооружать на заболоченных и затапливаемых в период паводков участках. Не рекомендуется их устанавливать и вблизи автодорог с интенсивным движением. Соблюдение вышеописанных правил позволит получать чистую питьевую воду, без загрязнений.

Несмотря на то, что колодцы при устройстве автономного водоснабжения можно приближать к подземной части строения на расстояние до 3 метров, следует учитывать тот факт, что малозаглубленные фундаменты плохо реагируют на подобное соседство. Правильным решением в этом случае станет увеличение дистанции между объектами на максимально возможную длину – до 15 метров.

Порядок заливки фундамента и ниш под коммуникации

Схема коммуникации в фундаменте. Сначала в фундаменте делают все необходимые отверстия, потом заливается сам фундамент. Если отверстия делать после заливки, они могут дать трещину в основе, да и ровными они получиться не смогут. На момент заливки стоит поставить заглушки на всех предполагаемых отверстиях. Затем заглушки удаляются, на их место ставятся трубы, которые будут играть роль чехла, а в них закладывается проводка коммуникации

Также важно продумать, где будет сливной колодец, куда будут уходить отходы. Именно в это место должна проходить труба слива. Все необходимо тщательно распланировать и продумать и лишь потом приступать к строительству

Все необходимо тщательно распланировать и продумать и лишь потом приступать к строительству.

Важно помнить, что высота фундамента должна быть довольно большой, так как проложенные в фундаменте защитные кожухи коммуникаций могут промерзать, если будет низкая температура зимой. Допускать этого не следует, поэтому лучше обезопаситься заранее. Для того чтобы оградить трубопровод от слияния с бетоном, которым заливается траншея, необходимо сделать своего рода саркофаг, который будет удерживать его от давления дома

Для того чтобы оградить трубопровод от слияния с бетоном, которым заливается траншея, необходимо сделать своего рода саркофаг, который будет удерживать его от давления дома.

Если вы планируете строительство дома с цокольным этажом или подвалом, то задача упрощается. Трубы коммуникации будут проводиться на потолке подвала, что позволит не углубляться в фундамент. Но если все же подвала не планируется, то проект будет разработан с тем условием, что именно в фундаменте будет прокладываться коммуникационный «мир».

Какие бывают требования к расположению подземных коммуникаций

Основным нормативным документом, которым руководствуются при строительстве, является СНиП 2.07.01-89 с указанием расстояний при укладке коммуникаций относительно друг друга и других объектов с точки зрения безопасности и надежности.

При эксплуатации канализационных, отопительных и водоподающих инженерных сетей должно учитываться негативное влияние на фундамент сооружений переносимой среды при прорыве труб. Вытекающая жидкость может подмыть грунтовое фундаментное основание, проникнуть в нижние и цокольные помещения, нанеся существенный вред постройкам.

В случае закладки рядом с фундаментом водоносных коммуникаций при эксплуатации сооружений следует принимать меры по их безопасному расположению относительно здания. Когда не удается выдержать безопасную дистанцию от трубопроводов до сооружения по техническим причинам, используют кожухи для защиты коммуникаций под землей. После согласования с надзорными органами рядом с фундаментами допускается прокладывать водопровод в футляре, обеспечивающем изоляцию труб в случае осадки, и защищающим саму фундаментную основу от разрушения при повреждениях водопровода.

Обычно на участке с построенным домом располагаются сети различного вида, в земле прокладывают водопроводные, канализационные, отопительные, газовые трубы, протягивают кабель электропитания. Для безопасного расположения относительно друг друга различного вида магистралей необходимо знать нормы расстояний между коммуникациями при параллельном и перпендикулярном расположении.

Также знание нормативов поможет сэкономить финансовые средства, ведь некоторые типы коммуникаций можно прокладывать в единой траншее без существенных отрицательных последствий в случае прорыва труб.

Рис.2 План участка – пример

Расстояние от подземных сетей до фундаментов

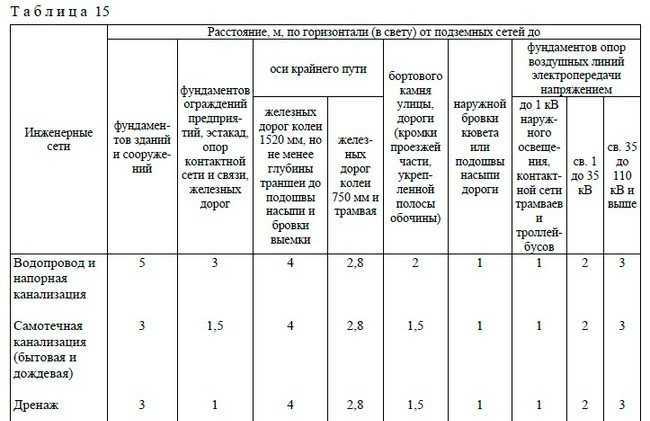

Определяется согласно СП 42.13330.2011 в таблице 15

Инженерные сети	Расстояние, м, по горизонтали (в свету) от подземных сетей до
фундамен- тов зданий и сооруже- ний	фундаментов ограждений предприятий, эстакад, опор контактной сети и связи, железных дорог	оси крайнего пути	бортового камня улицы, дороги (кромки проезжей части, укрепленной полосы обочины)	наружной бровки кювета или подошвы насыпи дороги	фундаментов опор воздушных линий электропередачи напряжением
железных дорог колеи 1520 мм, но не менее глубины траншеи до подошвы насыпи и бровки выемки	железных дорог колеи 750 мм и трамвая	до 1 кВ наружного освещения, контактной сети трамваев и троллейбусов	св. 1 до 35 кВ	св. 35 до 110 кВ и выше
Водопровод и напорная канализация	5	3	4	2,8	2	1	1	2	3
Самотечная канализация (бытовая и дождевая)	3	1,5	4	2,8	1,5	1	1	2	3
Дренаж	3	1	4	2,8	1,5	1	1	2	3
Сопутствующий дренаж	0,4	0,4	0,4	0,4	—	—	—	—
Тепловые сети: от наружной стенки канала, тоннеля	2 (см. прим. 3)	1,5	4	2,8	1,5	1	1	2	3
от оболочки бесканальной прокладки	5	1,5	4	2,8	1,5	1	1	2	3
Кабели силовые всех напряжений и кабели связи	0,6	0,5	3,2	2,8	1,5	1	0,5*	5*	10*
Каналы, коммуникаци- онные тоннели	2	1,5	4	2,8	1,5	1	1	2	3*
Наружные пневмомусо- ропроводы	2	1	3,8	2,8	1,5	1	1	3	5

* Относится только к расстояниям от силовых кабелей.

Для климатических подрайонов IА, IБ, IГ и IД расстояние от подземных сетей (водопровода, бытовой и дождевой канализации, дренажей, тепловых сетей) при строительстве с сохранением вечномерзлого состояния грунтов оснований следует принимать по техническому расчету.
Допускается предусматривать прокладку подземных инженерных сетей в пределах фундаментов опор и эстакад трубопроводов, контактной сети при условии выполнения мер, исключающих возможность повреждения сетей в случае осадки фундаментов, а также повреждения фундаментов при аварии на этих сетях. При размещении инженерных сетей, подлежащих прокладке с применением строительного водопонижения, их расстояние до зданий и сооружений следует устанавливать с учетом зоны возможного нарушения прочности грунтов оснований.
Расстояния от тепловых сетей при бесканальной прокладке до зданий и сооружений следует принимать как для водопровода.
Расстояния от силовых кабелей напряжением 110–220 кВ до фундаментов ограждений предприятий, эстакад, опор контактной сети и линий связи следует принимать 1,5 м.
Расстояния по горизонтали от обделок подземных сооружений метрополитена из чугунных тюбингов, а также из железобетона или бетона с оклеечной гидроизоляцией, расположенных на глубине менее 20 м (от верха обделки до поверхности земли), следует принимать до сетей канализации, водопровода, тепловых сетей – 5 м; от обделок без оклеечной гидроизоляции до сетей канализации – 6 м, для остальных водонесущих сетей – 8 м; расстояние от обделок до кабелей принимать: напряжением до 10 кВ – 1 м, до 35 кВ – 3 м.
В орошаемых районах при непросадочных грунтах расстояние от подземных инженерных сетей до оросительных каналов следует принимать (до бровки каналов), м: 1 – от газопровода низкого и среднего давления, а также от водопроводов, канализации, водостоков и трубопроводов горючих жидкостей; 2 – от газопроводов высокого давления до 0,6 МПа, теплопроводов, хозяйственно-бытовой и дождевой канализации; 1,5 – от силовых кабелей и кабелей связи; расстояние от оросительных каналов уличной сети до фундаментов зданий и сооружений – 5.

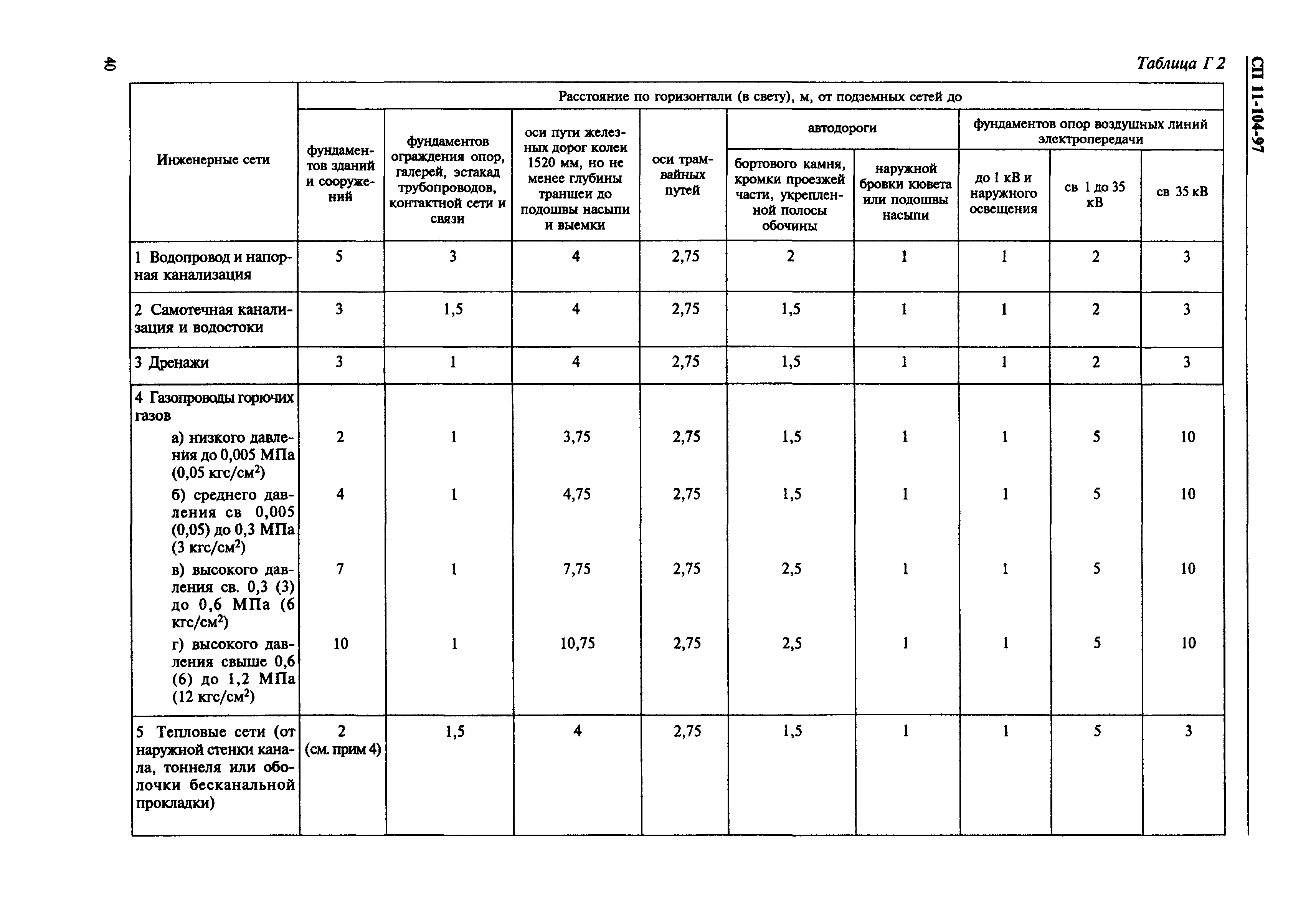

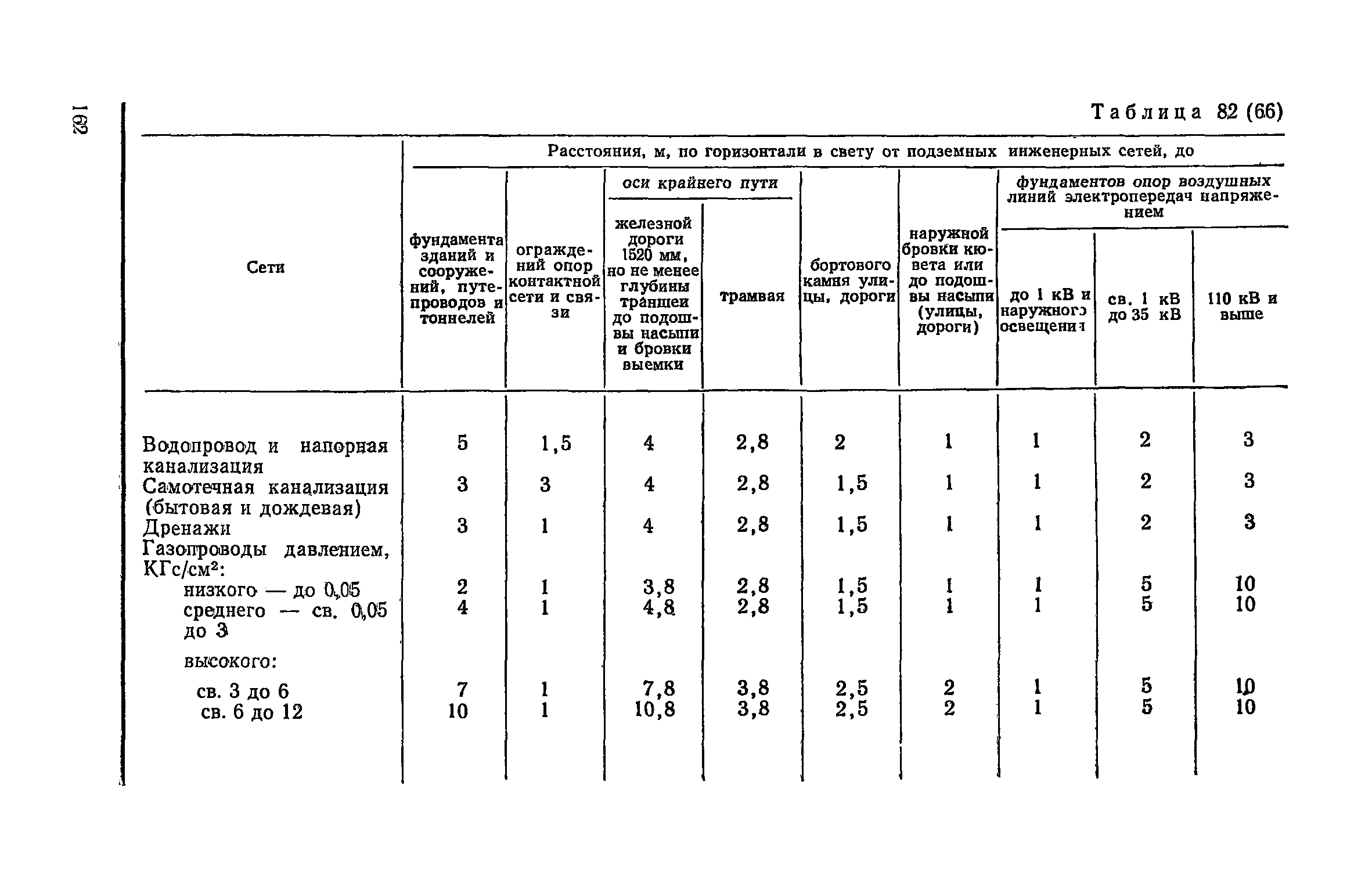

Интересно, что в старой таблице есть расстояние от газопроводов, а в новой убрали.

Подземные коммуникации и их взаимное расположение

Важно расположение коммуникаций друг относительно друга. Кроме водопроводных и канализационных трубопроводов, прокладываются электрические кабели и связь

Видео – какое расстояние от септика до дома должно быть, чтобы не просел фундамент: Чтобы точно определить место расположения глубины коммуникации под землей, следует провести следующий порядок действий:

определить фактическое место расположения коммуникаций под землей при проектировке нового сооружения либо работ, связанных с его реконструкцией;
уточнить подробное соответствие для проектируемого сооружения согласно графическим схемам либо чертежам перед выполнением мероприятий по укладке новых коммуникаций;
удостовериться перед укладкой новых коммуникаций в том, что на месте их установки отсутствуют либо имеются старые коммуникационные трубы либо кабеля;

Способы прокладки подземных инженерных коммуникаций

При инженерном проектировании определяются со способом прокладки подземных инженерных сетей.

Расположение инженерных сетей на земельном участке частного дома

Существует 3 варианта:

Раздельная прокладка каждого трубопровода в отдельную траншею. Она увеличивает трудоемкость работ по прокладке, усложняет доступ при обслуживании и ремонте.
Совместное размещение всех труб в одну траншею сокращает расходы на земляные работы.
Коллекторный метод, когда все сети размещают в одном коллекторе. Он может быть сборным из железобетонных плит или монолитным. К достоинствам этого способа относятся быстрая прокладка и надежная защита сетей.

Читать дальше Преимущество при составлении графика отпусков

Расположение водопроводных труб

Их прокладывают на полметра глубже, чем глубина промерзания грунта. Расстояние от поверхности земли до проложенного трубопровода должна быть не меньше 0,5 м для предотвращения перегревания воды в жаркое время года.

Схема водоснабжения в частном доме

Чтобы не допустить намокание фундамента, в месте ввода водопровода в дом следует проложить гидроизоляцию.

Электрические кабели должны располагаться на расстоянии от 0,5 м от водопровода. Для линий связи аналогичный показатель – от 1 м.

Канализация

Водопроводные трубы прокладывают надканализационными. Минимальное расстояние по вертикали – полметра. Особенно жестко это условие должно выполняться для мест пересечения трубопроводов. Они должны быть выполнены строго перпендикулярно. В аварийных ситуациях это предотвращает попадание канализационных стоков в водопровод. Если по каким-либо обстоятельствам водопроводную сеть прокладывают ниже, чем канализацию, водопровод должен иметь дополнительную защиту в виде кожухов.

Если по проекту предусмотрена ливневая и хозяйственно-бытовая канализация, то прокладывают два канализационных трубопровода. Это целесообразно делать при строительстве больших домов и коттеджей. Нормы на расположение труб ливневой канализации такие же.

А можно ли иначе

Представленные выше стандарты СНиП оправданы в случае, если речь о более-менее обычном здании. Если же это какой-то уникальный дом, например с бункером, расстояние до фундамента может быть иным

Но важно учесть, что минимальная дистанция в любом случае должна всегда соответствовать стандартам СП и СанПиН

Нормы отступов по горизонтали

В дизайне помещения половину работы может сделать человек, будучи неграмотным в архитектуре. Однако в проектировке коммуникаций стоит сразу обратиться к инженеру, если нет понимания в вопросе. Ведь чтобы исправить ошибки, допущенные вначале, придется переделывать весь чертеж.

Способы прокладки инженерных сетей

СП – нормативные документы, разработанные специалистами разных отраслей народного хозяйства для поставки потребителю производимой продукции. В частности, питьевой воды, тепловой энергии, топлива для обогрева и приготовления пищи.

В городе

Способы обеспечения могут быть централизованными и локальными. Централизованные – от общих сетей в многоэтажных и многоквартирных домах, общественных, лечебных и общественных зданиях, на производстве.

Локальные предусмотрены для частных домов на землевладениях в сельской местности или на территории дачных поселков, СНТ, где отсутствует возможность централизованной подачи.

Стоит отметить следующее:

В частном земельном наделе собственник может использовать раздельный метод прокладки коммуникаций, при котором каждая сеть прокладывается подземным методом, на определенном расстоянии друг от друга. Несоблюдение этих расстояний не только причиняет неудобства, увеличивая охранные зоны и объем производимых работ, но и представляет потенциальную опасность повреждения других коммуникаций при ремонте уже подвергшейся деструкции.
СП предусматривает возможность однотраншейной прокладки – так называемый совместный метод. Но для такой экономии времени и сокращения затраченных усилий необходимо соблюдение определенных требований к каждой из локальных сетей. Учитывается степень изоляции, прочность, толщина стенок, диаметр труб, напор и напряжение в кабелях и антикоррозийные свойства металлических частей.
Идеальный вариант для любого типа прокладки – централизованного и локального – совмещенный коллектор. Если учесть его наличие на основном этапе проектирования, не обязательно сразу заниматься водоснабжением и прочими необходимыми для проживания функционалами. Им можно уделить рабочее время и после того, как построен нулевой цикл.

Сваи под здание

Минимальные расстояния при любом способе зависят от нескольких составляющих – глубины закладки, которая диктуется климатическими условиями – возможностью перегрева в южных областях, особенно в летнее время, и замерзания там, где зимой имеет место промерзание почвы или есть вечная мерзлота.

В СНиП учитывается и сложное проектирование, обусловленное позадачностью грунта. Для таких случаев предусмотрено сооружение проходных туннелей. Дистанция до фундамента жилого дома определяется по специальной таблице, приведенной в СП 42.13330.2011. В ней даются точные отступы для фундамента здания от водопровода.

Допустимые расстояния

СНиП определяет минимальное
расстояние от сооружений до фундамента равным 5 м. Однако, это требование
относится преимущественно к фильтрационным колодцам или полям. Герметичный
резервуар-приемник может находиться и ближе к дому. Но и в этом случае остается
опасность протечки в грунт сточных вод. Соединения труб иногда расходятся.
Механические нагрузки или подвижки грунта способны разрушить трубы. поэтому
рисковать и устанавливать емкость близко к стенам не следует.

Для выгребных ям расстояние
должно соответствовать нормативным значениям. Это предписывают санитарные нормы канализации
частного дома. От резервуаров исходит неприятный запах, отходы выделяют
вредные газы. Если не выполнить требования, можно создать невыносимые условия
для проживания. Кроме этого, возникает опасность распространения инфекций,
отравления биогазом.

Кроме расстояния до дома, важно
выдерживать и другие требования. Расположение канализации на участке по СНиП предписывает
обеспечить:

от септика до границы участка (забора соседей) должно быть не менее 2 м;
до сада (места посадки растений) должно быть 3 м и более;
до участка водозабора (колодца, питьевой скважины) необходимо обеспечить расстояние не менее 30 м. Если на участке рыхлый песчаный грунт, норма увеличивается до 50 м;
до реки или ручья — 10 м;
ближайшего водоема — не менее 50 м;
до дороги (проезжей части) — 5 м.

Нормы проектирования канализации в частном доме в
первую очередь рассчитаны на обеспечение комфортного проживания людей. Вторая
задача состоит в сохранении конструкций построек

Кроме этого, важно создать
нормальные условия роста растений, исключить любое влияние наружной части
системы на соседей. Если при строительстве канализации допущены нарушения,
владельцу придется нести соответствующее наказание

Это может быть
материальная, административная или даже уголовная ответственность. Непродуманные
действия чреваты нежелательными последствиями, поэтому важно тщательно
выполнить все предписания нормативных документов.

При строительстве автономной системы
в частном доме понадобится согласовать проект в БТИ. Если этого не сделать,
постройка будет считаться незаконной. Когда наличие несогласованного сооружения
будет обнаружено, придется платить штраф и регистрировать систему. В некоторых
случаях ее могут заставить снести.

Размещение водопровода и канализации

При прокладке подземных коммуникаций необходимо отталкиваться от нормативных требований. В них, кроме всего прочего, указывается минимальное горизонтальное расстояние в свету от трубы до существующего фундамента дома:

для водопровода – 5 метров;
для напорной канализации – 5 метров;
для бытовой канализации (самотек) – 3 метра;
для дождевой канализации – 3 метра;
для дренажных сетей – 3 метра;
для сопутствующего дренажа – 0,4 метра.

В стесненных условиях дистанцию от коммуникаций до обреза фундамента разрешается сокращать до 1,5 метров, но только в тех случаях, когда для водопровода используются стальные или полимерные трубы, а для канализации – напорные чугунные. При этом они должны будут укладываться в кожухе на отметке выше уровня фундаментной подошвы на полметра.

При монтаже коммуникаций в условиях просадочных и вечномерзлых грунтов, отступ от фундамента дома до трубопроводов может быть увеличен. Данное решение принимается на этапе привязки объекта строительства к конкретным геологическим условиям. В отдельных случаях допускается уменьшение дистанции, но такое решение должно иметь соответствующее обоснование.

Расстояние до фундамента ограждений:

для водопровода и напорной канализации – не менее 3 метров;
для бытовой и дождевой канализации – не менее 1,5 метров;
для дренажа – не менее 1 метра.

До основания опор воздушных ЛЭП предусмотрены следующие дистанции по горизонтали:

до 1кВ – 1 метр;
до 35кВ – 2 метра;
свыше 35кВ – 3 метра.

Также в нормах приведены минимальные отдаления трубопроводов от оси ствола дерева с кроной, составляющей в диаметре не более 5 метров. Для канализационной сети горизонтальный размер составляет 1,5 метра, а для водопроводной и дренажной – 2 метра.

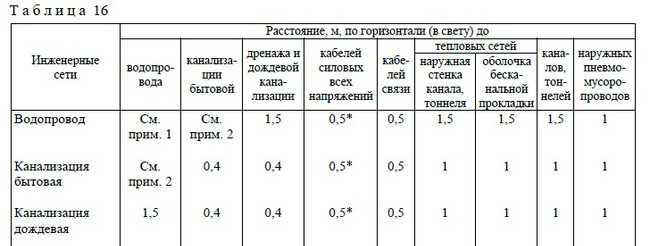

Не менее важным является расположение инженерных сетей относительно друг друга. Для водопровода всегда выбирается более высокий уровень укладки, чем для канализации. Особенно это касается мест пересечения двух трубопроводов, которое необходимо делать под прямым углом. Минимальное расстояние по вертикали должно быть 0,4 метра.

Шаг параллельных водопроводных веток разрешается принимать 1,5 метра, а канализационных – 0,4 метра. Расстояние между канализацией и водопроводом в плане устанавливается в зависимости от диаметра и материала изготовления труб. Оно составляет – 1,5-5 метров.

Расположение относительно колодцев и водозаборных скважин

Там, где отсутствует доступ к централизованному водопроводу, владельцы участков устраивают водозаборные колодцы или бурят скважины для снабжения дома и хозяйства водой. Самостоятельно приходится побеспокоиться об организации канализации.

При выборе места под колодец или скважину надо учитывать санитарные нормы, минимальные расстояния от точки забора воды до септика или места сбора мусора. Причем, в расчет надо принимать не только свои загрязняющие места, но и соседские. К таким местам относятся сараи для содержания скота и хранения навоза и минеральных удобрений, участки, отведенные для мойки машин и техники, выгребные ямы. Расстояние от них до места забора воды должно быть не меньше 50 м. В самых крайних случаях, когда площадь земельного участка очень маленькая, расстояние от колодца до мест скопления загрязнений можно сократить до 20 м.

Рекомендованное расстояние от фундамента до септика

Для бурения скважины или обустройства колодца рациональнее выбирать самое высокое место. Так можно обеспечить оптимальную доставку воды в дом

Важно, чтобы септики соседей не находились выше этого места

Схему разводки трубопроводов и расположения канализационных колодцев следует продумать заранее, чтобы рационально разместить септик, определить место водозаборной скважины, учесть все рекомендуемые СНиПами и санитарными нормами расстояния. Канализационные колодцы – это капитальные длительно эксплуатируемые объекты, их перенос при неправильном первоначальном размещении крайне затруднителен.

Расстояние от водозаборного колодца до фундамента может быть от 3 м. Надо учитывать, что близкое соседство малозаглубленного фундамента с колодцем или скважиной отрицательно сказывается на его долговечности.

Прокладка инженерных сетей должна быть тщательно продумана на этапе проектирования. Тогда можно выдержать все нормативные ограничения на размещение инженерных коммуникаций, санитарные нормы, проложить водопроводные и канализационные трубы так, чтобы обеспечить их комфортную эксплуатацию, обслуживание и ремонт, сохранить надолго фундамент здания и наземные постройки.

Расстояния, которые надо соблюсти при составлении проекта

При проектировании канализационных и водопроводных систем необходимо заранее продумать расстояние между водопроводом и канализацией, учесть, насколько элементы сооружения отдалены от дома. Для этого предусмотрены специальные нормы. Между наружными краями труб расстояния по горизонтали надо соблюдать такие:

От водопроводов напорной канализации до фундамента закладывается 5 м.
От самотечной канализации — 3 м.
От пластиковых каналов водопровода до канализации должно быть не меньше 1,5 м.
Между сетями водопровода расстояние закладывают 1,5 м.
Между сетями канализации — 0,4 м. Выполняя канализацию и водопровод, первым делом стоит определиться с материалом для труб. От этого зависит не только качество обустраиваемых систем, но и расстояния между трубами, которое необходимо заложить в проект.

Чаще всего выбирают трубы из полиэтилена, ПВХ — среди современных материалов эти отличаются не только долгим сроком службы, но и небольшой теплопроводностью, а также стойкостью к неблагоприятным воздействиям. В них почти не возникает отложений на внутренней поверхности.

Необходимо учитывать нормы, которые устанавливаются для расстояний между канализационными и водопроводными системами. Промежутки должны быть таковы:

От канализации до водопроводных труб из пластика — 1,5 м.
От водопровода из чугуна с диаметром труб, превышающим 20 см, до канализации — 3 м.
От водопровода из чугуна с диаметром труб ниже 20 см — 1,5 м.
От водопровода из асбестоцемента, железобетона до канализации должно быть 5 м.

Если канализационные трубы оказалось невозможно разместить ниже, чем водопровод, на трубу для стоков устраивают защитный кожух. Минимальное расстояние по вертикали от водяной трубы должно быть не менее, чем 0,4 м. Расположение определяется в зависимости от конкретных условий.

Обустройство коммуникационных систем проводится поэтапно:

1. Выполняется нарезка труб на отрезки с длиной, предусмотренной в проекте, которые нужно будет прокладывать в подготовленных для этого местах.

2. Перед тем, как выполнить соединения, проводится подготовка уплотнителей из резины, которые находятся в трубах. Их обрабатывают силиконовой смазкой — так увеличивается герметичность соединения и снижается риск повреждения резины.

3. Выполняется стыкование труб. Для этого элементы одним концом вставляются в раструбы предыдущих.

4. Трубы соединяются между собой с использованием аппарата сварки, специальной смазки, фитингов. Полипропиленовые трубы соединяют, нагревая нужные участки. Чтобы соединить металлопластиковые элементы, необходимы фитинги.

5. Если для выполнения коммуникаций потребовалось пробивать отверстия в конструктивны элементах, их следует заделать при помощи строительных смесей.

Трубы из металлопластика лучше установить таким образом, чтобы они оставались на виду. Соединения иногда начинают подтекать. А полипропиленовые каналы возможно скрыть в стенах или под дополнительной отделкой.

Проход труб канализации через фундамент

Проход трубы через фундамент

Монтаж канализации делают через гильзу диаметром 150 мм, которую предварительно размещают в теле фундамента при заливке бетона. На трубопроводе предусматривают обратный клапан, чтобы стоки не поступали во внутренние помещения. Траншею роют на глубине отметки промерзания почвы по местным нормативам.

На дно канавы укладывают песчаную подсыпку толщиной около 15 см, чтобы сохранить герметичность магистрали при подвижном грунте. Канализацию прокладывают без учета промерзания, если в регионе высокий уровень почвенной жидкости. В этом случае внешнюю канализацию и место ее прохода сквозь основание дома утепляют и гидроизолируют.

Проводят прессовку сточного коллектора и устраняют выявленные протечки. Место прохода заделывают монтажной пеной. Стены выгребной ямы отделывают кирпичом с промежутками или набирают из бетонных колец. Расстояние от фундамента до колодца септика выдерживают по санитарным нормам.

Если гильза не была заложена во время бетонирования основания, фундамент сверлят с помощью перфоратора и отбойного молотка. Попадающуюся арматуру режут болгаркой. В полученное отверстие вставляют гильзу.

Требования

Все нормативы, охватывающие строительную сферу, разрабатываются с учетом безопасной эксплуатации сооружений и инженерных сетей. Данное условие относится к самим конструкциям, а также к окружающей среде и людям. Что касается водопровода и канализации, то неблагоприятным фактором может служить прорыв или разгерметизация стыков труб с последующим подтоплением участка, подмывом грунтового основания и разрушением фундамента.

Слишком близкое расположение коммуникаций приводит к тому, что в случае возникновения аварийных ситуаций вода не будет успевать просачиваться в почву до того, как достигнет фундаментных стен. С канализационными стоками дело обстоит еще хуже. Среда с высоким содержанием кислот может негативно отразится на гидроизоляционном слое, да и с санитарной точки зрения ничего хорошего ожидать не придется. Еще одной «неожиданностью» станет сложность вскрытия трубопровода для обеспечения его ремонта или замены. В такой ситуации потребуется оголять фундамент, что не всегда возможно.

В ситуациях, когда требуемое расстояние от сетей до дома выдержать по каким-либо причинам не удается, трубы водопровода и канализации могут прокладываться в кожухах. Данное решение принимается после экспертной оценки и согласования с соответствующими службами местного «Водоканала».

Расстояние от фундамента до канализации

При закладке следует выдерживать расстояние от канализации до фундамента основания построек, канализационные трубы должны располагаться с соблюдением дистанционных нормативов.

Канализацию укладывают параллельно застроечным красным линиям, при монтаже на улице выбирается сторона с меньшим числом иных сетей и наибольшим количеством присоединительных патрубков.

При определении дистанции от трубопровода до фундамента должна быть исключена малейшая возможность проникновения сточных вод при аварийных протечках в магистраль водоснабжения.

Минимальные дистанции от канализации и ливневки до фундаментов:

Также строительные правила регламентируют расположение канализационной линии, расположенной в земле, по отношению к корневой системе деревьев, дистанцию от трубопровода до центральной оси дерева берут не меньше 1,5 м, при дренажной канализации – от 2 м.

Рис.6 Примеры прокладки подземных инженерных коммуникаций
