Уклон_водостока_на_1_метр

Крепление кронштейнов

Для того чтобы создать минимальный уклон водостока (иначе он не будет правильно функционировать) следует прикрепить кронштейны. Именно эти элементы обеспечивают сток воды в нужном направлении.

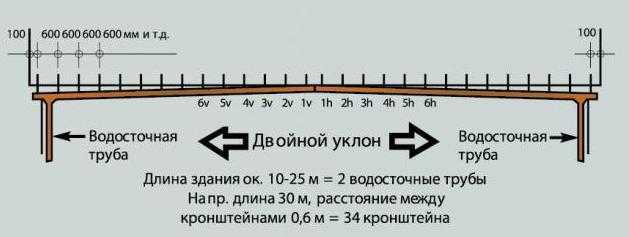

Специалисты рекомендуют выполнять уклон водосточной системы по горизонтали из расчета 2-3 миллиметра на один погонный метр. Для монтажа кронштейна имеется специальный крюк – эту деталь начинают крепить с верхней точки. Затем устанавливается самый нижний элемент. Его располагают ниже верхнего на 20-30 миллиметров при условии, что длина желоба не более 10 метров.

Далее между этими двумя крюками натягивают шнур и определяют точки монтажа промежуточных кронштейнов. Не следует превышать или уменьшать уклон водостока, в противном случае воронки будут не в состоянии справляться с потоком воды или наоборот она будет застаиваться в желобах. Шаг, с которым монтируются кронштейны, зависит от материала изготовления элементов водосточной системы. Для желобов из металла он равен 75 – 150 сантиметров, а для пластиковых – не более 60 сантиметров.

Из всего вышесказанного следует сделать вывод: крепление желоба водостока необходимо выполнять в строгом соответствии с произведенными расчетами водосточной системы.

Монтаж водостока своими руками из канализационных труб

Дачный домик можно оборудовать системой водостока, изготовленной из обычных канализационных труб. Посмотрим, как это делается.

Шаг 1. Труба длиной 4 м, имеющая достаточно большое сечение (около 110 мм), разрезается вдоль на две половины. Удобнее всего это сделать болгаркой.

Труба разрезается пополам

Шаг 2. Половинки труб соединяются между собой и скрепляются саморезами.

Соединение половинок трубы

Для крепления используются саморезы

Шаг 3. Производится формирование сливной воронки. Для этого соединяются отрезок трубы и крестовина с коленом. После фиксации наносится разметка посередине трубы с продолжением на крестовину. По разметке производится распил собранных элементов.

Формируется сливная воронка

Распил элементов

Шаг 4. Для фиксации желобов под кровлей можно использовать заводские кронштейны либо сделать их самостоятельно из металла. Они прикручиваются к импровизированным желобам.

Кронштейн прикручивается к желобу

Шаг 5. Монтаж желоба производится вдоль ската кровли.

Желоб монтируется вдоль ската кровли

Шаг 6. Производится сборка трубы стока, присоединение ее к желобам и фиксация на стене строения.

Сборка сточной трубы

Крепление сточной трубы

Проверка водосточной системы на предмет работоспособности

Видео – Создание водостока из труб

Установка системы стока для кровли не так сложна, как кажется сначала. В строительной сфере есть гораздо более трудоемкие и затратные по времени мероприятия. Здесь же при желании можно довольно быстро управиться с обеспечением правильного стока воды с крыши.

Что такое водосточная система крыши

Атмосферные осадки – негативный фактор, который снижает продолжительность эксплуатации любого здания и сооружения. Чтобы снизить негативное воздействие дождя, снега и прочего строители используют различные приспособления, материалы и даже целые системы. Одна из таких – водосточная, которая представляет собой конструкцию из двух частей: горизонтальная – это желоба в виде лотков, расположенных под карнизом кровли. Именно эта конструктивная часть принимает на себя сброс воды с крыши.

Вторая часть – вертикальная. По сути, это трубные стояки, которые устанавливаются через определённое расстояние друг от друга. В них вода попадает с лотков.

Схема водостока для кровли

Общая конструкция водоотведения несложная, если не учитывать один серьёзный фактор, а именно: угол наклона желобчатых участков, потому что сама система водостоков является самотёчной. Нельзя брать за основу этого значения (угла) любые параметры, то есть, на своё усмотрение. Существуют определённые нормативы, которые определяют не только сам уклон жёлоба водостока, но и другие конструктивные критерии системы.

Особенности монтажа водостока

Монтируется водосточная система после того, как завершены фасадные работы, но на крыше еще не произведена установка финишного покрытия. Для эффективного функционирования водосточной системы, необходимо грамотно установить желоб на кровле. Выбирается форма и конструкция лотка в зависимости от годового количества осадков, а также конфигурации крыши дома. В частности, чем больше сечение желоба, тем большее количество осадков он сможет отвести. Монтируется сток, как по периметру всего строения, для этого стоит приобретать не только прямые элементы желоба, но и угловые части, которые будут огибать углы, так и только на одном из скатов, в этом случае необходимо использовать торцевые заглушки

Важно знать, что уклон водосточного желоба на 1 метр по нормативным документам должен составлять не менее 1-2 мм. Этот параметр по СНиПам является минимальным, так как если выполнить монтаж строго в горизонтальном положении, то возникнут проблемы с движением воды, она будет застаиваться и переливаться за края лотка на поверхность крыши. Особенность водостока в том, что движение талых и дождевых вод происходит под действием естественных сил, без необходимости приобретать дополнительное оборудование

Жидкость по желобу от высокой точки перемещается к минимальной, то есть наклон должен быть устроен в сторону воронки. Рекомендованный уклон желоба водостока составляет 0,3-0,5 см на каждый погонный метр лотка. То есть при общей длине желоба в 6 м, одна сторона будет выше другой примерно на 2-3 см. Чтобы уклон водостока получился плавным, кронштейны должны быть установлены строго на определенной высоте. Добиться этого можно наиболее простым методом: для начала фиксируются первый и последний держатель с соответствующим углом, а затем между ними протягивается строительный шнур либо нить и уже по линии устанавливаются остальные кронштейны с шагом в 50-70 см. Также можно ориентироваться на то, что каждый следующий кронштейн должен быть выше предыдущего на 2-3 мм. Стоит иметь в виду, что если лоток не единый, а сборный, то стоит увеличить угол водосточного желоба. Это связано с тем, что вода на своем пути будет встречать соединяющие швы, которые снизят скорость ее движения

Особенность водостока в том, что движение талых и дождевых вод происходит под действием естественных сил, без необходимости приобретать дополнительное оборудование. Жидкость по желобу от высокой точки перемещается к минимальной, то есть наклон должен быть устроен в сторону воронки. Рекомендованный уклон желоба водостока составляет 0,3-0,5 см на каждый погонный метр лотка. То есть при общей длине желоба в 6 м, одна сторона будет выше другой примерно на 2-3 см. Чтобы уклон водостока получился плавным, кронштейны должны быть установлены строго на определенной высоте. Добиться этого можно наиболее простым методом: для начала фиксируются первый и последний держатель с соответствующим углом, а затем между ними протягивается строительный шнур либо нить и уже по линии устанавливаются остальные кронштейны с шагом в 50-70 см. Также можно ориентироваться на то, что каждый следующий кронштейн должен быть выше предыдущего на 2-3 мм. Стоит иметь в виду, что если лоток не единый, а сборный, то стоит увеличить угол водосточного желоба. Это связано с тем, что вода на своем пути будет встречать соединяющие швы, которые снизят скорость ее движения.

Видео по теме:

Важно понимать, что водосток необходим для любого жилого строения вне зависимости от его конфигурации. Монтировать же водосточный желоб следует по правилам, установленными нормативными документами и подтвержденными на практике. Только в таком случае система справится со своей функцией наиболее эффективно и защитит дом от губительного воздействия влаги

Только в таком случае система справится со своей функцией наиболее эффективно и защитит дом от губительного воздействия влаги.

Последовательность проведения монтажа водосточной системы

Крепление кронштейнов к лобовой доске

Отметьте места крайних кронштейнов на карнизе.Край крыши должен находиться от кронштейна на расстоянии не более 150 мм.

Определите места установки водосливных воронок.Воронки удобнее размещать с краев или по центру. Установите кронштейн на противоположной стороне карниза, соблюдая наклон.Количество воронок рассчитывается исходя из таблицы, но не менее одной воронки на скат.

Таблица для подсчета количества воронок на скат

Водосточная система	Установка с краю свеса	Установка по центру карниза
ТН МАКСИМ 152/100мм	100 кв.м.	200 кв.м.
ТН ПВХ 125/82	88 кв.м.	176 кв.м.
ТН ОПТИМА 120/80	73 кв.м.	146 кв.м.

При расчете пропускной способности водосточной системы используются следующие нормативные документы: СНиП 2.04.01-85; СНиП 2.04.03-85; Стандарт EN 12056-3:2000.

Прикрепите водосточную воронку напрямую к лобовой доске саморезами через специальные отверстия.Если лобовой доски нет, то установите воронку на удлинители кронштейна.

Натяните шнурку с уклоном 3,5 мм на 1 метр желоба между крайним кронштейном и воронкой.Ближайшие к воронке кронштейны устанавливайте с каждой стороны элемента на расстоянии 100−150 мм.

Зафиксируйте кронштейны по всей длине карниза, начиная от места установки воронки.

Расстояние между кронштейнами 500−600 мм.Для системы МАКСИ 152/100 шаг установки кронштейнов 600−900 мм. Оптимально — 700−750 мм.

Крепление кронштейнов к стропильным ногам

Крепление стропильным ногам через прямой удлинитель кронштейна применяется на этапе монтажа кровли.

Крепление стропильным ногам через боковой удлинитель кронштейна применяется когда монтаж кровли уже закончен.

Правила и последовательность сборки желобов

Желоба устанавливают от воронки.Вставьте желоба внутрь воронки до обозначенной линии. Соединяйте желоб с воронкой в направлении «изнутри-наружу»: от внутренней стороны желоба — от фасада здания к внешней, до защелкивания с фиксирующим элементом воронки.

Установите водосточные желоба в кронштейны до защелкивания с фиксирующими элементом кронштейна.Соединяйте желоб с кронштейном также в направлении «изнутри-наружу».

Чтобы соединить два желоба, установите соединитель желоба.Ближайшие к соединителю кронштейны установите с каждой стороны элемента на расстоянии 100−150 мм.Вставьте желоб в соединитель желоба до обозначенной линии. Соединяйте желоб с кронштейном в направлении «изнутри-наружу».

Если воронка находится на краю карниза, то чтобы закрыть воронку заглушкой, вам необходимо соединить воронку и заглушку отрезком водосточного желоба.Отрезаем желоб ножовкой с мелкими зубьями зачищаем срез напильником.Конец желоба должен выступать за край кровли на 50−100 мм.

Установите заглушку в желоб до щелчка.

Для соединения желобов на прямых углах кровли используйте универсальный угол 90 °.

Заведите желоб в угол по линии разметки.

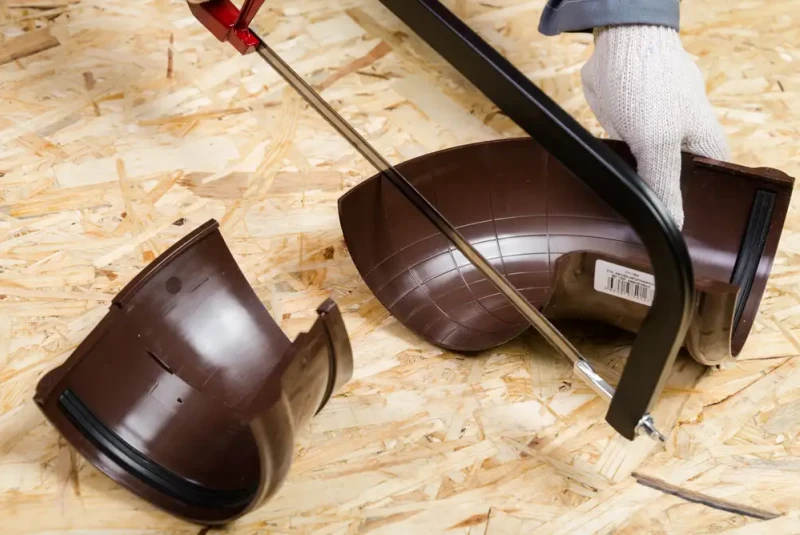

Если угол поворота кровли не равен 90°, используйте регулируемый угол желоба, который состоит из двух элементов и подрезается по отметкам угла поворота, заранее нанесенным на производстве.

Соединение дополнительно загерметизируйте.

Водосточные желоба закройте сверху защитной решеткой для предотвращения засора водосточной системы.

Установите решетку в специальные направляющие по бортам желоба.

Монтаж труб

Чтобы обойти карнизный вылет для соединения воронки с водосточной трубой используйте два универсальных колена и отрезок трубы, нужной длины.

На нижнее колено обязательно установите хомут.

Когда карнизного вылета нет можно соединить водосточную воронку с трубой двумя способами:

напрямую;
с помощью соединительной муфты.

Водосточные трубы прикрепляют к фасаду здания хомутом крепления трубы.

Шаг хомутов — не более 1,5 м.

В ассортименте есть еще один вид крепления — универсальный хомут крепления трубы, которым можно крепить водосточные трубы на любые виды фасадов на нужном расстоянии от фасада.

Чтобы установить трубу на универсальный хомут:

установите дюбель в несущую часть фасада. Механический крепеж хомута подбирается согласно отступа от фасада, толщины теплоизоляции и должен заходить минимум на 50 мм в несущую конструкцию;
навинтите хомуты на крепления;
затяните хомуты на трубе, не сдавливая слишком сильно.

Водосточные трубы соединяют между собой соединительной муфтой, которая должна быть закреплена на фасаде хомутом.

Установите водосточный слив на трубу и зафиксируйте его хомутом.

Минимальное расстояние слива от грунта — 200 мм, от отмостки — 150 мм.

Видео монтаж водостока

Правила монтажа коллектора

При обустройстве сети труб или лотков ливневой канализации необходимо соблюдать некоторые правила

Так, устройство коммуникации требует не только настила песчано-гравиевой подушки в траншее, но и заливку бетонного раствора для надежной фиксации коллектора.
Вся система при устройстве должна быть оснащена специальными пескоуловителями, которые будут очищать воду от мелкого мусора и предотвращать заиливание всей сети. Такие резервуары монтируются на участке входа воды из дождеприёмников или желобов в общую канализационную трубу.

Важно: корзины пескоуловителей требуют регулярной очистки. При наличии извилистой коммуникации на всех поворотах стоит расположить ревизионные колодцы. Они, кстати, могут сыграть и роль пескоуловителей

Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца

Они, кстати, могут сыграть и роль пескоуловителей. Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца

При наличии извилистой коммуникации на всех поворотах стоит расположить ревизионные колодцы. Они, кстати, могут сыграть и роль пескоуловителей. Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца.

https://youtube.com/watch?v=mYqthJUxyLc

Необходимые элементы водосточной системы

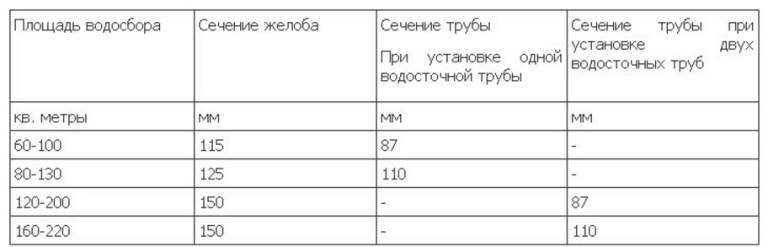

Строителю для самостоятельного расчета водостоков скатной кровли достаточно ориентироваться на необходимость одной водосточной трубы на 100 кв.м. покрытия. В данном подразумевается площадь в пределах одного ската, а диаметр трубы составляет 150 мм.

Совет от профессионала:

Выгодно выбирать большой диаметр водостока, воронок и труб, это уменьшает риск засорения и возникновения ледяных пробок.

Определить места размещения водосточных труб легче по плану кровли здания. Трубы выгодно размещать так, чтобы они не портили фасад здания, но выбор между красотой и надежностью водосточной системы лучше делать в пользу надежности.

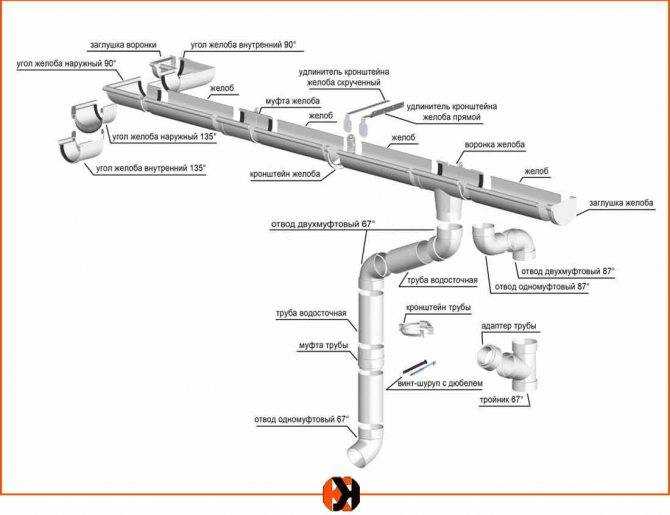

Схема типового элемента водосточных систем скатной кровли

Длина водосточной трубы рассчитывается исходя из требуемого расстояния от воронки до отмостки или водоприемного узла ливневой канализации – организованный отвод осадков требует СНиП.

Совет от профессионала:

Нужно учесть необходимый поворот от стены к воронке желоба – чаще всего это два угловых элемента, дополненных отрезком трубы. Размер такого поворотного узла соответствует свесу кровли.

Рассмотрим пошаговую методику расчета на конкретном примере (для наглядности пронумеруем рисунки):

Расчет количества углов желоба. Рассчитывая водосточную систему, прежде всего, нужно рассчитать сколько понадобится углов для желоба. Их величина всегда равна количеству углов у кровли. В этом примере у нас 4 внешних и 2 внутренних угла.

Рис. 1 – Внешние и внутренние углы для желоба

Расчетное количество желобов. Протяженность одного желоба обычно равна 3 м. Для определения нужного числа желобов величина периметра здания делится на протяжность желоба. Полученное число округляется до большего целого числа. В итоге нам понадобится 12 желобов, причем три придется разрезать.

Рис. 2 – Расположение желобов в системе водостока

Расчетное количество заглушек и соединителей желобов. Водосточная система бывает двух видов. Замкнутая и незамкнутая. В первом случае соединителей будет столько же, сколько и элементов. Если же система будет незамкнутой, то от получившегося числа деталей необходимо отнять 1. На рис. 2 нашего примера можно увидеть, что применяется 21 деталь незамкнутой системы водостока, т. е. будут нужны 20 соединительных деталей (рис. 3, ниже). Заглушки устанавливаются у края желобов.
Расчетное количество крюков. Крюки крепления желоба нужно устанавливать не ближе чем 0,6-0,9 м друг от друга. В случае слишком широкого промежутка между крюками для желоба вес снега может быть не удержан системой. Сколько всего понадобится крюков узнается по формуле:

n = L : b, где

L– промежуток от первого до последнего крюка;
b – интервал между крюками.

Также нужно помнить о дополнительных крюках, всегда устанавливаемых по оба конца стока, в точках стыковки стоков и стыка стока с углами стока (рис. 4).

Рис. 3 – Расчет количества соединительных деталей и заглушек водосточной системы

Расчет числа воронок. При размерах водосточной системы 125х90, одной воронкой можно собрать дождевую воду на площади до 100-120 м2 или же с 10 п/м. желоба. Использование водостока имеющего эти размеры вполне оправдано (рис.4). Если размеры водосточной системы будут равны 150х100, то тогда одной воронкой удастся собрать воду со 150 м2 или с 15 п/м желоба.
Расчетное количество труб. Чтобы узнать сколько понадобится труб, высота строения делится на длину водосточной трубы (1 или 3 метра) и множится на число воронок.

Рис. 4 – Схема установки кронштейнов и воронок водосточной системы

Расчетное количество колен. Для изготовления одного стока применяется 2 колена трубы и 1 колено водостока.
Расчетное количество кронштейнов. Интервал между кронштейнами не может превышать 1 м. Их нужно, как минимум, по два на каждую трубу. Сперва кронштейны укрепляются там, где трубы стыкуются между собой и между коленами. Там, где стыкуются две трубы, можно применить всего один кронштейн.

Таким образом можно определить потребное количество основных элементов:
