Парапет кровли: назначение, разновидности и требования к конструкции

Что нужно знать

Гидроизоляция кровли подразделяется на два вида: с устройством мягкого покрытия и жесткого покрытия. Применение мягкой кровли в основном ограниченно и используется как гидроизоляция крыши бетонной или любой другой плоской поверхности. Для устройства гидроизоляции для скатных крыш, предусмотрены так называемые жесткие покрытия, такие как: керамическая и полимерная черепица, профнастил, оцинкованная листовая сталь, волнистые асбестоцементные листы. Но в некоторых случаях, для скатных крыш можно применять и мягкие покрытия. Примером может послужить битумно-полимерная черепица, которая укладывается на влагостойкую фанеру по обрешетке.

https://youtube.com/watch?v=cqDoTp3YzIs

В виду своей низкой стоимости, мягкая кровля нашла свое применение не только в производственных зданиях, но и в общественных. А простота и небольшое количество сопутствующих материалов, позволяют в кратчайшие сроки произвести кровельные работы. На сегодняшний день можно выбрать несколько вариантов для мягкой гидроизоляции кровли:

1. Устройство покрытий из рубероида. Является одним из самых старых и трудоемких методов, так как требует устройство в 3-4 слоя, а также постоянное наличие горячего битума.
2. Устройство покрытий из битумных рулонных материалов. Укладка покрытия осуществляется путем наплавления на изолируемую поверхность. Идеально подходит для металлических поверхностей, например, как гидроизоляция крыши гаража.
3. Битумно-полимерная черепица. Идентична по составу с битумными рулонными материалами, но имеет более высокую стоимость и эстетичный вид. Применяется для конструкций скатных крыш. На плоских поверхностях, где не видна фактурная часть и «чешуя», применение не целесообразно.
4. Наливные каучук-резиновые и битумно-мастичные составы. Это новый этап развития мягкой гидроизоляции. На сегодняшний день является самым простым способом гидроизоляции, так как не требует «горячего процесса». В виду простоты монтажа, гидроизоляция крыши своими руками, не потребует значительного опыта и навыков. Наливной состав разливают по поверхности и выравнивают с помощью игольчатого валика, либо распыляют с помощью пульверизатора.

Кровля из рулонной гидроизоляции

При самостоятельном устройстве гидроизоляции кровли, либо с привлечением мастеров, необходимо учесть несколько важных факторов:

1. Необходимо выбрать тот или иной гидроизоляционный материал.
2. Гидроизоляция крыши, цена которой варьируется в достаточно узком диапазоне, довольно дешева. Но предварительно следует ознакомиться со средней стоимостью, чтобы избежать обмана со стороны нечестных продавцов.
3. При устройстве кровель, с применением горячего битума, может потребоваться платное разрешение экологических служб.
4. Мастера, работающие с наплавляемыми материалами, должны иметь удостоверение, разрешающее работу с сосудами находящимися под высоким давлением. Это связанно с тем, что при наплавляемых материалах, тесно работают с пропан-бутановыми смесями.

Процесс наплавления рулонной гидроизоляции

Назначение

В сущности парапет — это продолжение наружных стен и впервые он появился на замках и крепостных сооружениях.

С древних времен до позднего Средневековья парапет использовался как верхняя часть городских стен, в первую очередь для защиты осажденных воинов от нападающих. Чередование бойниц и зубцов помогало солдатам отражать атаки, одновременно находясь под прикрытием простенков.

Постепенно цивилизация меняла способы ведения боевых действий, и, соответственно, менялся характер использования «невысокой заграждающей стенки». Каменные продолжения стен стали выполнять функции архитектурного украшения зданий. Приобрела значение художественная отделка парапета.

Парапеты не только венчают крыши зданий, но и применяются в ограждениях террас, балконов (х. ф. «Ромео и Джульетта»), набережных. Барьерное ограждение находит законное место на плотинах, шлюзах, мостах, обочинах дорог. Парапеты работают и как постаменты для памятников, отдельных статуй и декоративных ваз.

Подвиды парапета — это заборы, ограждения и бордюры на дорогах, мостах, лестницах, площадках или возвышенностях.

 Сегодня важны следующие функции парапетной стенки:

• Предотвращение падений с крыши — речь как о падениях людей при работе на кровле, так и падениях инструмента, веток, снега и прочего мусора. Защитная функция высоты парапета на плоской кровле минимизирует возможные трагедии.
• Противопожарная защита — при возгорании кровли стена парапета препятствует проникновению огня на наружные стены здания и находящиеся там окна.
• Противодействие потокам воздуха — на высоте ветер дует постоянно. Парапет собственной высотой на плоской кровле «ломает» воздушные потоки и не дает ветру поднять край кровельного покрытия, а также сорвать кровлю.
• Повышение гидроизоляционных свойств кровельного массива. Грамотно выполненные узлы примыкания кровли к парапетным стенам надолго обеспечат защиту ниже расположенных этажей. Парапет на крыше помогает выполнять разуклонку стяжки для направления дождевой воды в ливневые воронки. На плоских кровлях парапет исключает образование сосулек. Парапет крыши используется как составная часть в схеме молниезащиты здания. На эксплуатируемой крыше нормативная высота парапета на плоской кровле создает зону безопасности и психологического комфорта для посетителей при осмотре окрестностей. Эта же функция работает на обзорных площадках горных туристских маршрутов, прогулочных палубах круизных кораблей.
• Сохранение эстетики здания — здание получает законченный вид и в то же время скрывает от взглядов с земли технические устройства на крыше, а также неприглядный внешний вид кровельного покрытия.

Размеры ограждения

Единого современного стандарта не существует, при выборе габаритов парапета большинство застройщиков ориентируются на советский, но все еще действующий ГОСТ 25772-83.

Высота

Данный параметр поддерживается в пределах установленного нормами минимума, и как правило не превышает 1,2 м. Оптимальное значение подбирается исходя из типа крыши и бюджета, закладывать ограждающие конструкции высотой более 0,6 м на неэксплуатируемых поверхностях и 1,2 – у эксплуатируемых просто нет смысла.

Допустимый минимум

Комбинирование материалов допускается, в частности на крышах с зонами отдыха и обзорными площадками разрешается установка монолитного парапета с высотой 30-50 см и прозрачных, но безопасных ограждающих конструкций при условии их общей высоты в 1,2 м и более. На частных домах с высотой до 7 м размеры парапета могут быть любыми, при рекомендуемом минимуме в 45-50 м.

Параметры по СП в зависимости от вида крыши

Общие требования к высоте парапета на крышах разного типа представлены в таблице:

Тип плоской кровли	Высота здания, м	Требования СП	Оптимальная высота конструкции, м
Неэксплуатируемая	7	Допускается отказ от установки парапета, рекомендуется замена массивной конструкции легкими ограждениями	0,45
7	Ограждение высотой от 60 см	0,6
Эксплуатируемая	Не важна	Парапет с высотой от 1,2 м	1,2, Допускается совмещение ограждений разного типа при условии выполнения требований ТБ.
То же, с размещением на крыше строительной площадки	То же, + металлическая сетка-ограждение высотой в 1 м

Данный параметр не нормируется, ширина подбирается из соображений удобства, эстетичности и безопасности. Отдельные требования выдвигаются к прочности, парапеты на эксплуатируемых плоских крышах должны выдерживать давление от 0,3 кН/м и выше. При необходимости такие конструкции усиливаются подкосами и дополнительными стойками.

Для чего нужен парапет на крыше?

Парапет представлен в виде ограждения, расположенного на плоских или скатных крышах и обеспечивающего безопасное передвижение по ним в ходе ремонтных работ. Конструкции парапетов могут быть любыми и зависят напрямую от строительных требований. Итак, для чего же нужны парапеты, и как их правильно устанавливать?

Парапет: назначение и разновидности

Правильно собранное ограждение парапета кровли надежно защищает кровлю от ветра, при сильных порывах которого возможна даже деформация и срыв покрытия

Не менее важно и эстетическое назначение парапета – за счет него облагораживается крыша многоэтажек, под ним скрываются блоки систем кондиционирования и другие коммуникации

В зависимости от особенностей строения парапет крыши может быть:>

• плоским со встроенными в разных направлениях капельниками;
• в виде конька, то есть с нижним креплением, прикрытым козырьком;
• сложным, где водосточная система сооружена по обе стороны, а капельники для крыши находятся под козырьком;
• простым – имеется два ската;
• фигурным то типу перил для крыши.

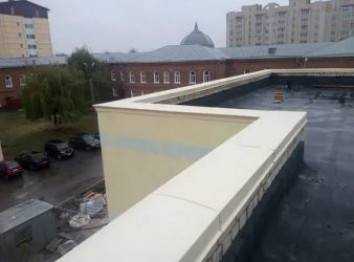

Возводится парапет плоской кровли, как правило, в виде бетонной блочной, кирпичной, железобетонной или металлической конструкции.

На высотных зданиях обязательно должен присутствовать фартук от осадков из оцинкованных стальных листов, металлопрофиля, бетонных плит, медных колпаков. В строительной практике высоким спросом пользуются парапеты из кирпича – они укладываются поверх готового кровельного покрытия.

Установка металлических поручней является обязательной процедурой, тогда за счет них высота парапета будет не менее 1,2 м.

Сборка конструкции парапета

Монтируется металлический парапет достаточно просто – из основной части, так называемой полки, и фигурных, либо прямых отгибов, расположенных под 90 градусов.

Правила, предъявляемые к парапету:

• на эксплуатируемые кровли устанавливаются парапеты не ниже 1,2 м;
• на не эксплуатируемой плоской кровле здания, которое ниже 10 м, функцию парапета может выполнять декоративная металлическая ограда, так же допустимо отсутствие какого-либо ограждения вообще; если здание выше 10 м, то парапет устанавливается в обязательном порядке;
• там, где наблюдается примыкание мягкой кровли к парапету, укладывается водоизоляционный ковер, а для крепежа используются специальные костыли;
• если в качестве кровельного покрытия укладывается ПВХ-материал, либо ТПО-мембрана, то для фиксации капельника потребуется дополнительный водоизоляционный ковер;
• если устанавливаются парапеты из оцинкованной стали выше 45 см, то обязательно наличие защитного фартука, поверх которого на саморезы крепится прижимная металлическая рейка и выполняется герметизация всех стыков.

Выполнение монтажных работ

Для сооружения парапета нужно заранее подготовить:

• необходимое количество кирпичей и раствора для их кладки;
• металлическую арматуру;
• прижимные планки;
• чтобы закрыть узел парапета плоской кровли обязательно должен быть фартук ;
• гидроизоляционный материал;
• металлические колпаки;
• материал и инструменты для крепежа.

Работа выполняется после полного монтажа перекрытий и основного кровельного покрытия. Кладка каждого ряда требует армирования при помощи стальных прутьев, при этом их высота не должна быть менее 50 см, иначе нужно будет дополнительно ставить ограждения.

По окончании работ выполняется плавное соединение ограждающих элементов и кровли. Для этого кровельное покрытие крепится под углом в 45 градусов на песчано-цементный раствор, затем поверх него кладется два слоя рубероида, и вся система промазывается битумным составом. Помните, что узел примыкания кровли к парапету должен быть тщательно обработан – от этого зависит качество всей конструкции.

Как только все просохнет, гидроизоляцию нужно зафиксировать на саморезы, установить прижимную планку и фартук. Колпаки могут быть различными: плоскими, двускатными, декоративными, но, независимо от выбора, они крепятся также саморезами. Аналогичным способом устанавливается парапет оцинкованный и другие подобные кровельные ограждения.

Конструкция, несмотря на большую значимость в создании безопасной кровли, достаточно проста для установки. Следует соблюдать основные правила монтажа элементов, самыми важными из них считаются примыкание кровли к парапету и качественное крепление.

Напомним, что парапеты обязательны при строительстве и ремонте высотных домов (более 10 м), в остальных ситуациях можно обойтись декоративными металлическими поручнями.

Как укладывать плитку на пол кухни: мастер-класс Моющиеся обои для кухни и их особенности Как правильно клеить виниловые обои? Что такое флизелиновые обои под покраску? Подвесной реечный потолок для кухни

Особенности парапета для забора

В стандартном варианте парапет состоит из полки (то есть основной части) и капельников. Крепится он посредством отгибов, которые располагаются под прямым углом к полке. Нужно помнить, что если забор будет облицован камнем, сначала стоит заняться монтажом парапетных элементов. В ином случае в первую же зиму вся облицовка просто отпадет. Лучше всего выбирать для забора стальные парапеты, однако подойдут и алюминиевые, медные, полиэстеровые и другие вариации. Например, парапет толщиной не меньше 0,5 мм будет служить порядка десяти лет, если его тоже защитить специальной планкой.

История развития парапета в зданиях

Впервые парапет стали применять в строительстве зданий в конце XV века нашей эры во Франции в городке Стайбюлейн. Позже данную идею подхватила Греция, Испания и Италия. Турция парапеты здания украшала национальными и религиозными узорами и рисунками. Начиная с ХХ века случился интенсивный «рывок» в развитии автоиндустрии, которая внесла много правил и корректировок в устав поведения общества на дорогах. Так, появились правила дорожного движения. Главным правилом на дорожном пути всегда считалось – безопасность жизни пешехода и водителя. А мосты, неровные пути, соприкасающиеся с тротуаром, несли огромную опасность для социума. На большой скорости машина нередко попадала в пруд, ставок, реку из-за того, что не было ограничительных элементов на дорогах. С этой целью придумали бордюры и придорожные ограждения. С целью устранения несчастных случаев на зданиях и многоэтажных домов с 1950 годов в СССР архитекторы обязательно использовали данный элемент «страховки» на крышах зданий и балконах. По сей день строители и архитекторы придерживаются этого правила строительства. И также на балконах и мостах используют перила, которые также являются подвидом парапета.

Какие бывают парапеты здания:

1. плоскими, поверхность их совершенно плоская, они снабжены капельниками, отвечающими за отвод воды, которые разведены по противоположным направлениям;
2. коньковыми, которые крепят снизу и прикрывают козырьком;
3. сложными, вода в них выводится с двух различных сторон, а капельники подогнуты под козырек;
4. простыми, имеющими два ската;
5. фигурными, внешне напоминающими перила.

Виды парапета

• Заборный;
• Фундаментный;
• Для крыши и кровли;
• Бордюрный;
• Придорожный.

Заборный чаще всего имеет какой-либо орнамент либо рисунок, так как им заканчивается схема строения забора. Использование кованого ограждения, изготовленного из металла не только украшает внешнюю форму забора, но и обеспечивает безопасность имущества и не проникновение на частную территорию.

Фундаментный укрепляет строение и обеспечивает дополнительную зону пространства для использования её в целях гидроизоляции. Данный вид также зачастую используется на детских площадках: в песочницах и игровых зонах. В данном случае парапет отображает роль границы игровой площадки. При строительстве профессиональных бассейнов обязательно создают к нему парапет, который помогает удерживать воду бассейна.

Бордюрный и придорожный отличается только высотой, а в общем, что тот, тот — выполняется на автомобильной автомагистрали и на дорогах. Бордюрный предохраняет пешеходов от наездов автомобиля на тротуар, а придорожный защищает автомобиль от опасных участков дороги: мост, обрыв, резкий и опасный спуск, неисправная дорога. В правилах дорожного движения указаны места, где парапет на дороге обязан присутствовать в исправных состояниях, которые оснащены специальными фонарями ночного видения.

Разновидности железных фартуков

Данное изделие, по форме похожее на букву «П» (если смотреть с торца), изготавливается под каждый тип кровли индивидуально, после проведения обмеров. Для этого применяется 2 вида материала:

• традиционная кровельная оцинковка толщиной 0,3—1,2 мм;
• то же, с полимерным покрытием из полиэстера под цвет фасада здания.

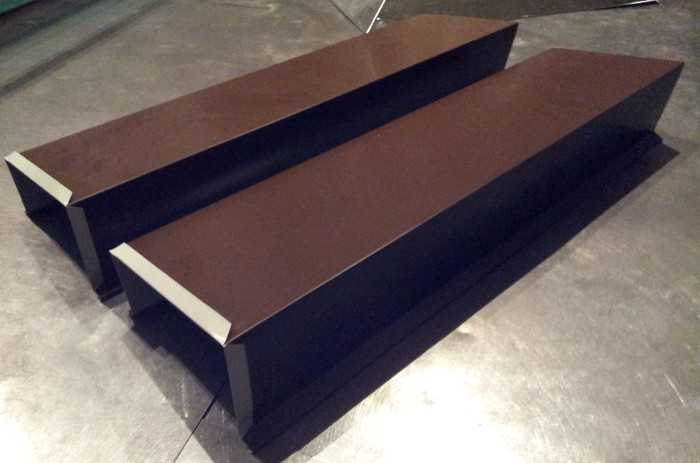

Парапет из оцинковки с полимерным покрытием

Второй вариант предпочтительнее, поскольку окрашенный металлический элемент прослужит дольше и придаст внешнему виду фасада завершенность. В зависимости от решаемых задач применяются такие виды фартуков:

1. Обычный, с плоским верхом и боковыми сливами одинаковой длины. Как правило, ставится на наклонные парапеты скатных кровель, где вода течет вдоль ограждения.
2. Односкатный, с отливами разной длины для монтажа под уклоном.
3. Двускатный с одинаковыми сливами для любых типов кровель.
4. То же, с фигурными элементами для отвода влаги (капельниками).

Все изделия в нижней части отливов оснащены выступающими фальцами, чтобы вода не текла сразу на стену. Фартук с дополнительными капельниками по бокам позволяет отвести влагу еще дальше от стены, когда капли дождя «зализываются» ветром.

Что такое парапет

Парапет

По сути, он является продолжением стены, однако, как уже говорилось выше, возможны варианты. Создание подобных конструкций регламентируется требованиями СНиП, согласно которым парапеты обязательны для любой постройки, имеющей уклон кровли до 12 процентов при высоте более 10 метров. Очевидно, что в данную категорию попадает большая часть современных жилых домов, возводимых в крупных городах, а загородное жилье, напротив, в ограждении нуждается лишь в исключительных случаях.

Согласно тому же СНиП для скатных крыш предусматривается использование ограждений при высоте более 7 м. Выполняются такие ограждения согласно ГОСТ 25772. Парапет может создаваться с использованием следующих материалов:

• Бетонные блоки. Обычно здесь используются легкие разновидности данного материала. Это составы, получаемые с использованием цементных вяжущих, песка и заполнителя. Основное отличие их от так называемых тяжелых бетонов заключается в том, что заполнитель здесь имеет небольшую плотность. Существуют также различные типы пористого бетона, где малый вес достигается из-за большого объема воздушных пузырьков внутри материала.
• Монолитный железобетон. Если блоки могут похвастать тем, что они имеют малый вес, да и уложить их при определенной сноровке несложно, то второй вариант – это удел тех, кто в процессе строительства использует специальное оборудование и ориентируется на надежность и прочность. По монолитной технологии можно получить конструкцию любого типа и формы, причем прочностные характеристики будут очень высокими. Парапет кровли создается так: устанавливается опалубка, выполняется армирование стальными прутьями, а затем уже заливается жидкий бетон.
• Кирпич. Кладочные материалы такого типа хорошо показали себя при эксплуатации в сложных условиях. Конечно, парапет будет несколько тяжелее, чем конструкция из бетонных блоков, однако это компенсируется очень высокой прочностью, а также надежностью и долговечностью.
• Металлические ограждения также встречаются, однако отличие здесь в том, что парапет изготавливается не сплошной, а в виде стоек соединенных с продольными прутьями. Эта разновидность используется и на скатных крышах, и на плоских.

Минимальная высота конструкции стартует с отметки 20 см, а вот максимальная может достигать 1.2 м. Данный параметр выбирается с учетом назначения крыши. Например, минимальная высота может быть обусловлена необходимостью создания дополнительного гидроизоляционного ковра, который будет заходить на поверхность бортика на 25 см или более.

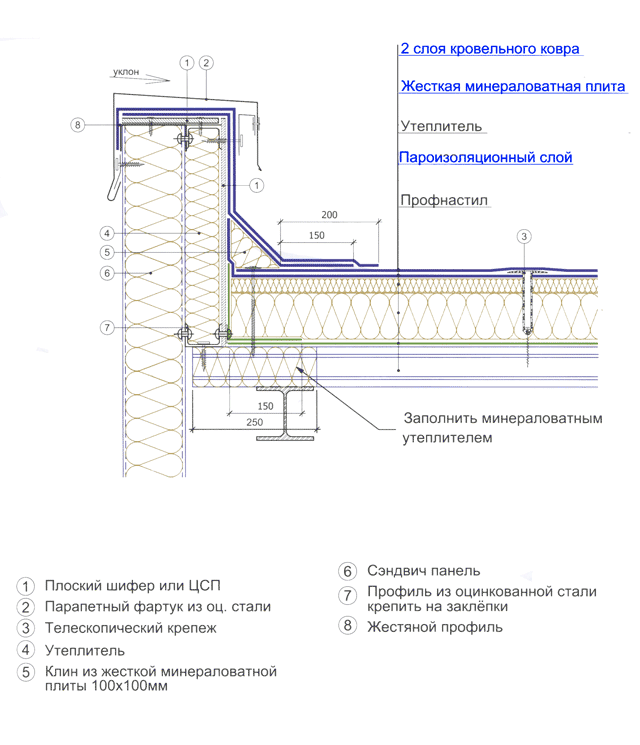

Ниже мы рассмотрим несколько типов примыканий для различных парапетов, что позволит вам более подробно разобраться в том, как создаются примыкания.

Устройство и конструкционные особенности

В предписаниях, к строению ограждающей конструкции прописанных в СНиПе ІІ-26-76, сказано, что данный элемент включает:

1. Заграждение. Это подмостки по всей кровли здания. Данное возвышение выполняет барьерные и также еще защитные функции.
2. Гидроизоляционный фартук. Выполняется из влагостойкого материала. Его предназначение – защита от проникающей внутрь конструкции влаги. Обычно используют рубероид или другой мягкий кровельный материал.
3. Кровельный клин (угловое соединение). Это особое приспособление защитит парапет от порчи в точках присоединения. Как правило, используют цемент или брусок из дерева с треугольным сечением. С помощью клина удается срезать угол в девяносто градусов, который образуется между кровлей да парапетом. В этот угол забивается сор и в нем накапливается вода.
4. Оградительный козырек. Его делают из прочной, очень стойкой стали.

Можно ли сделать парапет на наклонной кровле

Парапет на крыше можно устроить независимо от градуса наклона, однако при создании конструкции на скатной поверхности важно соблюдать повышенные меры безопасности и учесть ряд нюансов. Например, при фальцевой кровле с выступом требуется обжать его металлическими уголками с перфорацией и скрепить болтами. На уголки монтируют само ограждение

На уголки монтируют само ограждение.

Парапет на скатной крыше Источник obustroeno.com

Другой способ установки практикуют, если кровля сделана из профнастила или металлической черепицы. Крепление осуществляется саморезами с резиновой прокладкой. Использование такого крепежа позволяет максимально герметизировать покрытие, защитив его от осадков.

Цена изготовления

На нашем производстве мы можем изготовить фартуки парапетов по следующей стоимости:

Стоимость изготовления фартуков кровли

Ширина

Единицы измерения

Цена за оцинкованные изделия, руб.

Цена за изделия полиэстер(Стандартные цвета по RAL), руб.

Цена за изделия с порошковой окраской(Нестандартные цвета по RAL), руб.

50

пог. метр

80

92

121

100

пог. метр

105

121

157

150

пог. метр

130

149

195

200

пог. метр

155

178

232

250

пог. метр

180

205

269

300

пог. метр

205

235

306

350

пог. метр

230

263

343

400

пог. метр

255

292

380

450

пог. метр

280

320

417

500

пог. метр

305

349

454

550

пог. метр

330

377

491

600

пог. метр

355

406

528

650

пог. метр

380

434

565

700

пог. метр

405

463

602

750

пог. метр

430

491

639

800

пог. метр

455

520

676

от 850

пог. метр

от 480

от 548

от 713

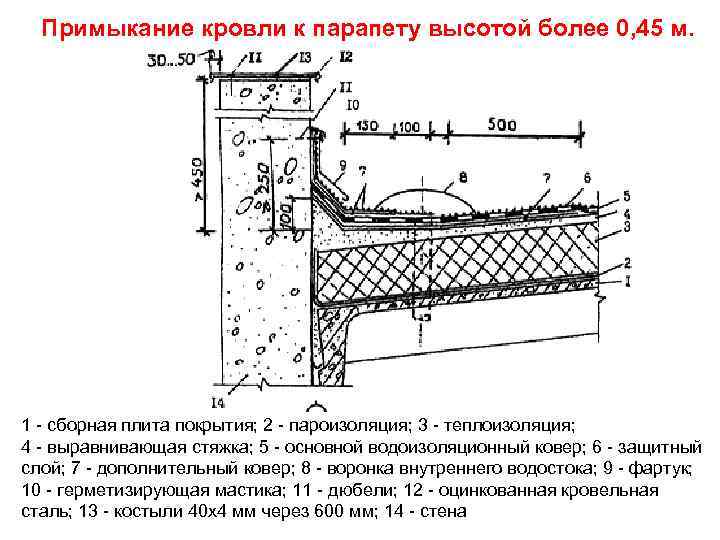

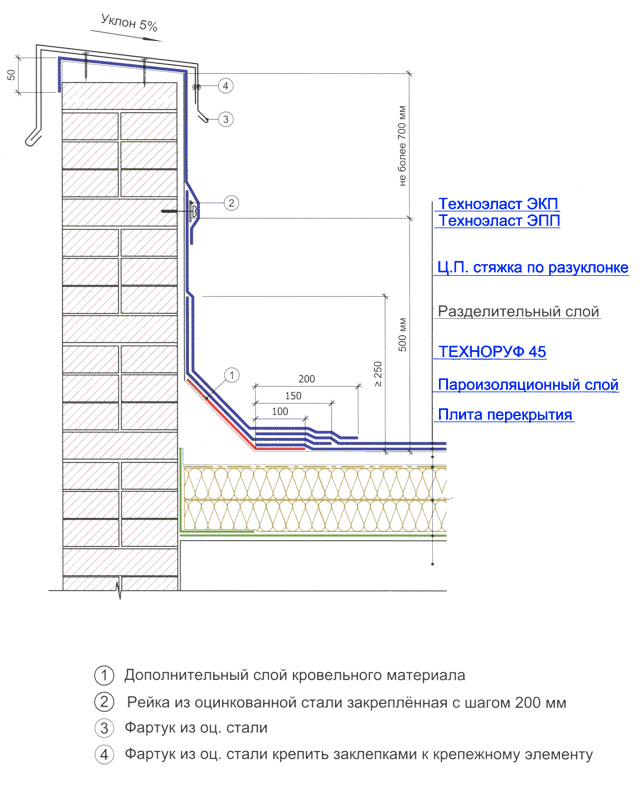

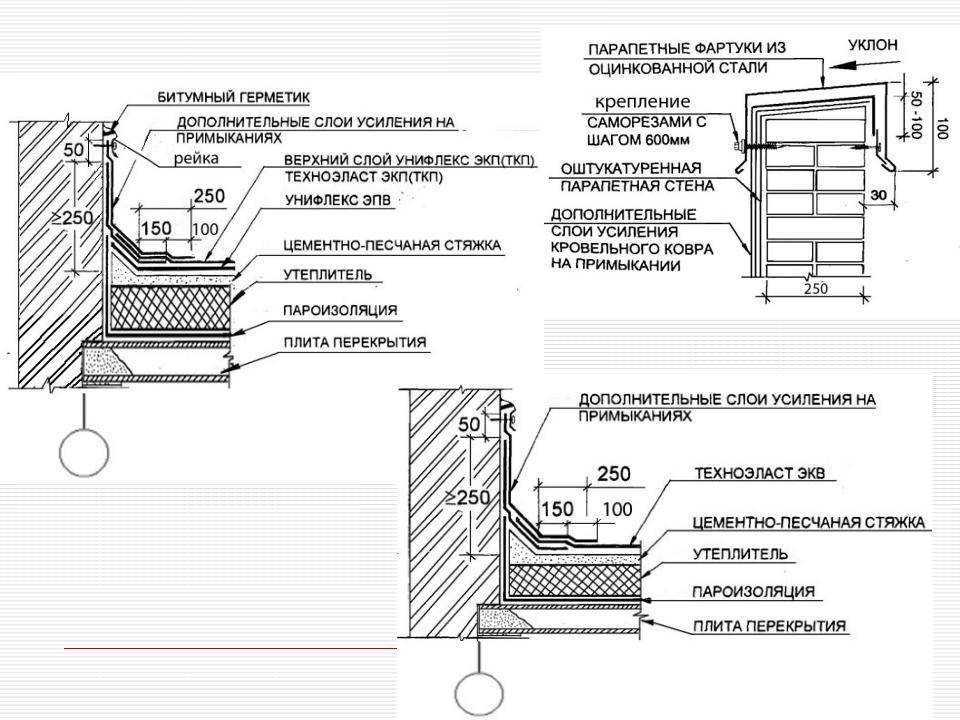

Устройство примыкания с мягкой кровлей

При устройстве примыкания к парапету кровли рулонного типа особое внимание необходимо уделять гидроизоляции – она должна быть усиленная. При монтаже кровельного покрытия материал должен заводиться на вертикальную стенку

При укладке материала в месте стыка поверхностей должна присутствовать специальная опора.

Схема устройства крыши

• Чтобы не возникало проблем, связанных с повреждением кровельного материла, стык между поверхностью крыши и парапета закладывают опорным бортиком, который имеет в сечении 2 угла по 45º. Его устройство проводится из смеси на основе цемента и песка. Вместо этой опоры можно подложить пропитанный био- и огнезащитным средством деревянный брусок, который в сечении имеет вид равнобедренного треугольника. Благодаря такому бортику материал покрытия будет плотно приставать ко всей прилегающей поверхности.
• Если гидроизоляционным материалом является рубероид, то с помощью горячей битумной мастики рулонный материал нужно приклеить ко всей поверхности крыши начиная от ее основания и заканчивая стенкой парапета, включительно с бортиком. Через некоторое время операцию нужно повторить, покрыв крышу вторым слоем рубероида. Во время возведения парапета в его внутренней поверхности устраивается специальная канавка. При выполнении примыкания двух поверхностей край кровельного материала с внешней стороны заводится в выполненную канавку. Возможен узел примыкания с заведением рубероида на верхний участок парапета.
• Если край кровельной полосы заходит в штробу, материал нужно зафиксировать металлической планкой, которая будет прижимать рубероид к стенке при помощи дюбелей. Эта деталь и стык заделываются герметиком. Следующим слоем будет краска, защищающая конструкцию от осадков. В конце на парапет надевается металлический фартук, который может крепиться к планке.
• При варианте с заведением рубероида наверх парапета, кровельный материал сначала фиксируется разогретым битумом, а затем покрывается фартуком или плитами.

Установка фартука на парапет

Существуют технологии для выполнения примыкания данных поверхностей с применением мастичных средств, имеющих гидрофобные характеристики. При такой обработке покрытие создается без швов, и примыкание надежно герметизируется.
