Какое предназначение отводится парапету на крыше?

Технология изготовления

Металлический фасонный элемент делается довольно просто: листовая либо рулонная сталь размечается и гнется на станке в соответствии с размерами. Чтобы их определить, парапет обмеряется по месту. Если с внешней стороны стены закреплена фасадная система или выполнено утепление «мокрым» способом, то толщина этого «пирога» прибавляется к ширине ограждения, чтобы фартук перекрывал обе строительные конструкции.

Длина фасонной детали зависит от начальных размеров листа или рулона стали

При изготовлении важно подобрать необходимое количество фартуков, накрывающих кровельное ограждение по всей длине с учетом нахлестов 30—40 мм. Высота боковых отливов принимается индивидуально, но обычно лежит в диапазоне 60—120 мм

Типовой эскиз — схема парапета

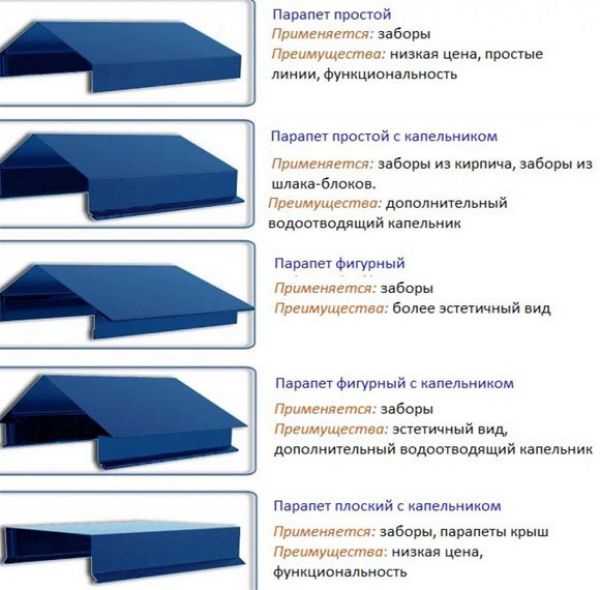

На какие виды подразделяются парапеты

Виды парапета

Когда обязательно обустройство соответствующего парапета?

• Где угол ската до 12% и зданиях, которые выше 10 метров.
• Если высотность объекта более семи метров, а угол крыши более 12%, то на крышу надо устанавливать парапет или ограду
  , которая будет задерживать сход снега в больших количествах за один раз.

Если здание будет построено с грубым нарушением соответствующих норм, то оно не может быть сдано в эксплуатацию
. Посему существующие в строительстве нормативы нужно соблюдать.

Минимальная высота парапета на плоской кровле СНиП:

• Не меньше чем 45 см для не введенных в эксплуатацию крыш.
• Если на крыше будет проводиться расположение людей, высота ограждающей конструкции – 120 см.

Парапет считается продолжением стены, и его ширина соответствует ширине стены
. Этот показатель не меньше — 50 см.

ВНИМАНИЕ!

Дабы минимизировать вредное воздействие снега, остальных внешних сил, сверху конструкцию нужно защитить металлическим фартуком.

Высота парапета

Технология устройства кровель из современных наплавляемых битумно-полимерных материалов

У мест примыкания к стенам, парапетам кровельные рулонные материалы наклеивают полотнищами длиной 2 — 2,5 м. Наклейку полотнищ из наплавляемых рулонных материалов на вертикальные поверхности производят снизу вверх при помощи ручной горелки.

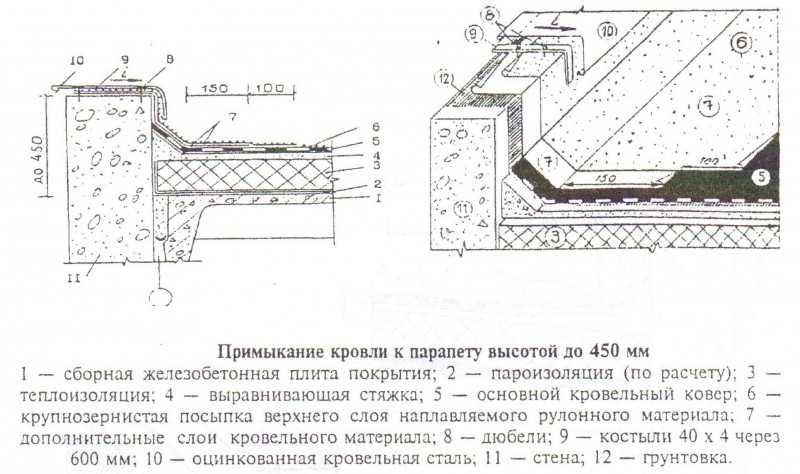

Рис. 4 Примыкание кровли к парапету высотой до 450мм: 1 — сборная железобетонная плита покрытия 2 — пароизоляция 3 — теплоизоляция 4 — выравнивающая стяжка 5 — грунтовка (праймер) 6 — основной кровельный ковёр 7 — крупнозернистая посыпка верхнего слоя наплавляемого рулонного материала 8 — дополнительные слои кровельного ковра 9 — крепёжные элементы 10- костыли из стальных полос 400×40 мм через 600 мм 11- покрытие парапета

В местах примыкания кровли к парапетам высотой до 450 мм (рис. 4) слои дополнительного ковра заводят на верхнюю грань парапета. Примыкание обделывают оцинкованной кровельной сталью, которую закрепляют при помощи костылей. При пониженном расположении парапетных стеновых панелей (при высоте парапета не более 200 мм) наклонный переходной бортик устраивают из бетона до верха панелей.

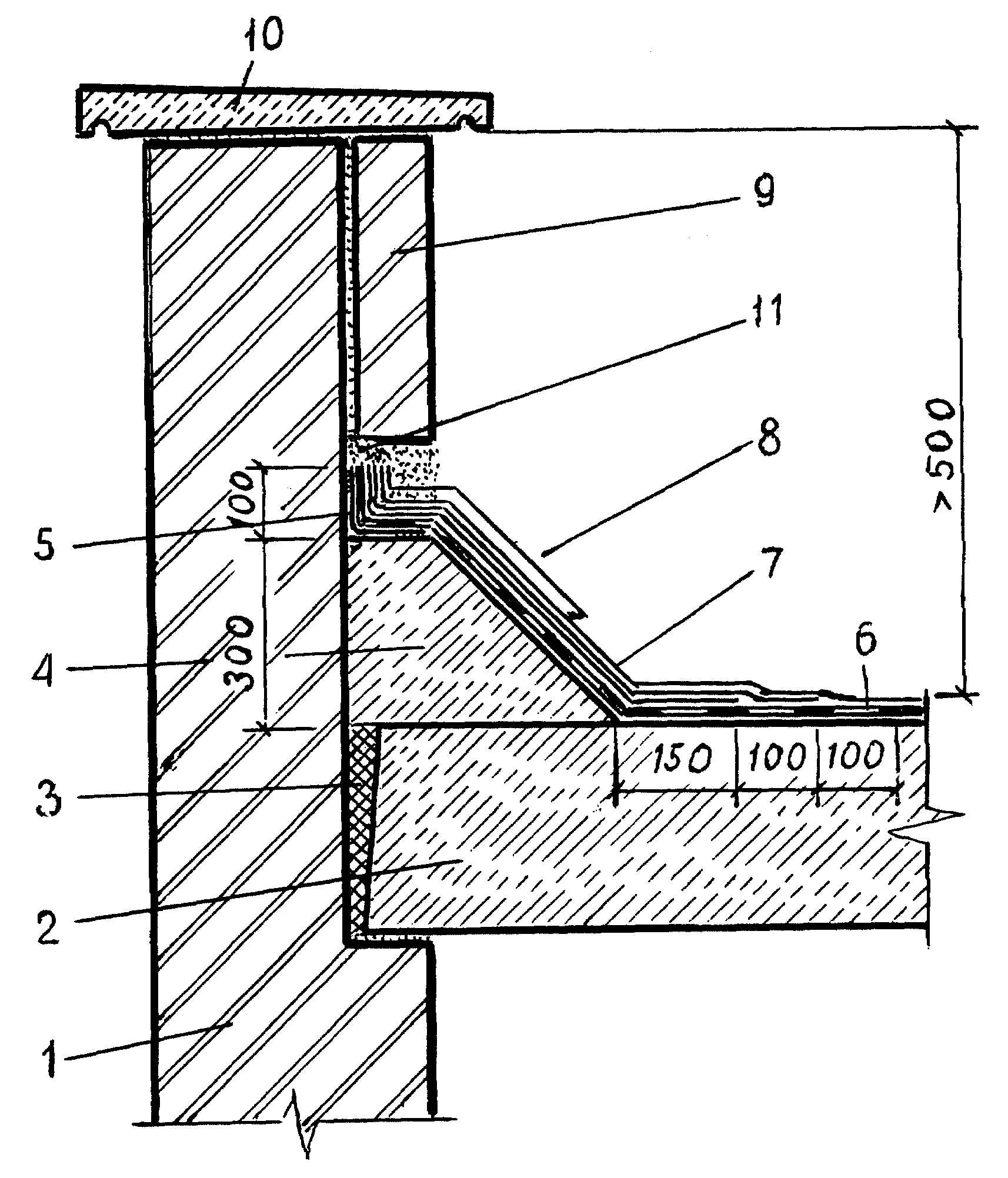

Рис. 5 Примыкание кровли к парапету высотой более 450мм: 1 — сборная железобетонная плита покрытия 2 — пароизоляция 3 — теплоизоляция 4 — стяжка 5 — грунтовка (праймер) 6 — основной кровельный ковёр 7 — крупнозернистая посыпка верхнего слоя наплавляемого рулонного материала 8 — дополнительные слои кровельного ковра 9 — фартук из оцинкованной кровельной стали 10- крепёжные элементы 11- герметизирующая мастика 12- покрытие парапета (оцинкованная сталь, плиты) 13- костыли стальные 40×4 м через 600 мм

При устройстве кровли с повышенным расположением верхней части парапетных панелей (более 450 мм) (рис. 5) защитный фартук с кровельным ковром закрепляют пристрелкой дюбелями, а отделку верхней части парапета выполняют из кровельной стали, закрепляемой костылями или из парапетных плиток, швы между которыми герметизируют.

Рис. 6 Конёк кровли: 1 — железобетонная плита покрытия 2 — пароизоляция 3 — теплоизоляция 4 — цементно-пещаная стяжка 5 — основной кровельный ковёр 6 — крупнозернистая посыпка верхнего слоя наплавляемого рулонного материала 7 — дополнительный слой кровли

Конек кровли (при уклоне 3% и более) усиливают на ширину 150 — 250 мм с каждой стороны (рис. 6), а ендову — на ширину 500 — 700 мм (от линии перегиба) одним слоем рулонного материала, приклеиваемого к основанию под кровельный ковер по продольным кромкам.

Способы крепления парапетной кровли

Парапеты рекомендуется изготавливать из металлического профиля и устанавливать с уклоном в 3° в сторону кровли. При этом высота парапета и вынос за пределы крыши зависит от высоты здания. Существует такое понятие, как высотная отметка парапетной крыши.

Давайте разберемся с каждым видом крепления парапетной крыши.

Речь идет о специальных изделия из стальной полосы шириной 40-60 мм и толщиной 4-5 мм. Эти полосы варят в Т-образный профиль, что достаточно трудоемко, но наиболее практично, ведь так увеличивается площадь соприкосновения.

Но костыли обладают такими минусами, как низкая коррозионная стойкость, из-за чего на фасадах здания возникают ржавые потеки, плюс необходимость большого количества точечных креплений. А это приводит к разбалтыванию крепежа, отрыву профиля при сильном ветре и частой необходимости ремонта.

Главное требование к установке костылей – герметичность:

Крепят кровлю парапета также на фальшпланки из нержавеющей и оцинкованной стали толщиной не менее 1 мм. Этот способ требует сварки, но более надежен при ветре, ведь здесь вся нагрузка равномерно распределяется по всему углам.

При ширине парапетов от 600 мм парапетные крышки наклеивают на основание в комбинации с Т-профилями или фальшпланками. Такое крепление наиболее устойчиво к ветровой нагрузке и влаге, ведь здесь уже есть дополнительный слой гидроизоляции – клей. Клей на каучуковой, битумной и полиуретановой основе заполняет собой поры основания.

В комбинации с наклеиванием и фальшпланкой применяется также UDS-соединитель, и подкладочный профиль.

Вот еще один хороший пример, где применяется  наклеивание:

Только наклеивание помогает, когда в качестве парапетной крыши идет пенопласт. К такому методу нередко прибегают тогда, когда сам парапет является продолжением несущей стены дома, и тогда он может быть служить мостиком холода. Еще больше: конденсировать влагу!

Вот как сделать такую крышу:

• Шаг 1. Соедините планки на стыке угла при помощи монтажного клея.
• Шаг 2. Так же посадите на клей сами пенопластовые планки, и обрежьте лишнее со стороны улицы.
• Шаг 3. Стешите лишний пенопласт сверху, и сметите мусор.
• Шаг 4. Заклейте изолентой внутренний и внешний угол, и нанесите сверху монтажную пену.
• Шаг 5. Нарежьте кровельную мембрану на куски нужного размера, и наклейте поверх пенопласта.
• Шаг 6. Тщательно загерметизируйте все швы.
• Шаг 7. Разладьте вручную всю поверхность.

Вот как выглядит такой процесс:

Одинарный фальц – один из самых популярных методов, который подходит при ширине профиля до 450 мм и вентилируемом пространстве.

Двойной фальц рекомендуют при ширине парапета от 600 мм и при вентилируемом пространстве. Другой вид крепления при таких исходных данных запрещен, ведь здесь легко возникают температурные колебания и дополнительные напряжения, и, как следствие, расшатываются узлы.

Такой метод подходит при клеевом соединении, наличии вентилируемого основания и ширины профиля до 600 мм.

Один из самых надежных способов защитить парапет – обернуть его ПВХ-мембраной. Сделать это нужно таким способом, чтобы ПВХ-мембрана либо заходила на горизонтальную поверхность на 80-100 мм, либо на наружную поверхность парапета:

• Шаг 1. Первым делом ее нужно зафиксировать металлической рейки.
• Шаг 2. Нарежьте металлическую рейку на нужную длину и зафиксируйте на парапете.
• Шаг 3. Закрепите полосу мембраны на парапете между металлическими планками.
• Шаг 4. Уложите поверх парапета ленту из мембраны.
• Шаг 5. Вырежьте специальные уголки из мембраны и закрепите их при помощи прикаточных роликов и сварочного аппарата.
• Шаг 6. Обработайте этими же инструментами все края и сгибы мембраны.
• Шаг 7. Полотна внизу парапета уложите в два слоя.
• Шаг 8. Укройте дополнительно все углы.

Такую мембрану можно оставить так, как и всю остальную на поверхности крыши, или же накрыть дополнительно металлическими крышками:

И, наконец, один из самых надежных способов обустроить парапет – наплавить на него кровельные рулонные материалы при помощи газовой горелки:

Упомянем также современную моду использовать плоскую крышу с парапетом в практических целях, обустраивая на ней зоны отдыха и дополнительное открытое пространство для личных задач. В этом случае к парапету крепят специальное стеклянное ограждение:

Требования к конструкции

Согласно СНиП, в обязательном порядке требуется установка парапета на крышах зданий, высота которых составляет более 10 метров (до карниза), а угол уклона ската доходит до 12%. В случае, если уклон крыши превышает 12% при высоте здания до карниза свыше 7 метров, необходимо устройство ограждения. В первую очередь это требование относится к плоским эксплуатируемым кровлям, на которых предполагается пребывание людей.

Парапет крыши может изготавливаться из различных материалов, в первую очередь, это
:

• монолитный железобетон;
• кирпич;
• бетонные блоки;
• металл.

Высота парапета крыши обычно выбирается исходя из архитектурных особенностей здания, конфигурации крыши, ее функционального назначения. По требованиям СНиП, парапет должен иметь высоту не менее 45 см. Максимальный размер конструкции – 1,2 метра.

Минимальное значение высоты парапета обусловлено необходимостью монтажа дополнительного гидроизоляционного ковра, который крепится с заходом в 25 см и более на вертикальную поверхность конструкции. Сверху парапет должен быть защищен специальным металлическим фартуком, предохраняющим от разрушительных внешних воздействий снега, дождя и ветра. Фартук для парапета может быть изготовлен из
:

• металлопрофиля;
• оцинкованной стали;
• меди.

У парапета плоской крыши верхняя часть может быть горизонтальной или скатной. Также возможно изготовление конструкций нестандартной формы по индивидуальному заказу. При монтаже стального фартука требуется использовать крепежные костыли, при этом меcта крепления необходимо качественно обработать строительным силиконовым герметиком. Если на парапет сверху укладываются бетонные плиты, стыки между ними требуется надежно герметизировать, как и узел примыкания кровли к парапету.

Разновидности карнизного свеса

Можно выделить несколько вариантов исполнения кровельного карниза, которые отличаются по конструкции и функциональным возможностям. Наиболее распространен обычный замкнутый карниз, в котором предусматривается средний по наклону и длине вылета скат и горизонтальная планка, формирующая софит. Более простая конструкция вовсе обходится без планки. Также по наклонной направляется свес, однако никаких прикрытий с нижней стороны нет – получается открытая конструкция, у которой есть существенные плюсы и минусы. Во-первых, это типовой карнизный свес фальцевой кровли с металлическим настилом. Покрытие довольно хлипкое и малофункциональное, поэтому с таким скатом нет смысла устраивать карнизные закрытые короба. Во-вторых, данное решение требует более высокой степени изоляции в точке схождения мауэрлата и кровли.

Особую группу карнизных свесов представляют кирпичные конструкции. Вместо деревянной планки нижнюю часть от свеса в данном случае будет закрывать кирпичная (или каменная кладка). Применяется этот вариант нечасто, но с его помощью можно создавать оригинальные дизайны фасада.

Узел примыкания ограждения на мягкой кровле

Примыкание к парапетной конструкции мягкой кровли требует обустройства усиленного гидроизоляционного пирога.

Укладка рулонного кровельного покрытия осуществляется с заведением на вертикальную поверхность. При этом обязательно усиливается гидроизоляция узла примыкания.

Чтобы не допустить подобных проблем между парапетом и кровельным основанием под 45-градусным углом сооружается бортик.

В качестве материала используется цементный раствор, в редких случаях бруски из древесины с треугольным сечением, дополнительно обработанные огнебиозащитным средством.

Если в качестве гидроизоляционного материала используется рубероид, то он приклеивается к кровельному основанию, бортику, стенке ограждения разогретой мастикой, выполненной на битумной основе. После полного остывания первого слоя гидроизоляции клеится второй.

Примыкание кровли к парапету осуществляется следующим образом: верхний край изолирующего материала заводится сверху на конструкцию или в специально оборудованную канавку, и фиксируется специальной прижимной планкой из оцинкованного железа при помощи дюбелей. Места стыков заделываются герметиком, покрываются специальной краской. После к этой планке крепится верхний стальной фартук.

Если монтаж рулонного материала выполняется с заведением на конструкцию, он обязательно приклеивается разогретым битумом, после чего закрывается стальным фартуком или плитами ограждения.

Важно! Все деревянные элементы, используемые при обустройстве крыши, обязательно обрабатываются антипиренами, антисептиками.

Вывод

Парапет для кровли — достаточно важный элемент кровельной конструкции, который требует особого внимания при его обустройстве, так как от его качества исполнения будет зависеть в дальнейшем степень безопасности эксплуатации кровельной конструкции, проведения ее ремонта.

Правила обустройства парапетного узла

Чтобы можно было выполнить отделку парапета оцинкованной сталью, в нем прорезаются штробы и ниши. После этого листы металла загибают, придавая им нужный профиль, и заводят их верхние края в подготовленные желоба. Как вариант, фартук может быть сделан из черной кровельной стали, однако в таком случае его необходимо будет со всех сторон покрыть разогретой олифой. Как показывает практика, устройство примыкания кровли к парапету в специально подготовленные ниши делает процесс более удобным и быстрым. Обычно для организации парапетного узла одного листа металла недостаточно. Поскольку стенки парапета не всегда идеально ровные, для их перекрытия фартуком необходимо создавать дополнительные нахлесты. Пагубно на крепежных элементах сказываются и перепады температур, а также дождевые и снежные осадки. В результате, металлический фартук может отставать от стенки.

Используя желоба, узел примыкания кровли к парапету можно сделать максимально надежным, соблюдая такие правила:

• Высота ниши, в которую заводят край фартука, должна составлять не менее 10 см.
• Если в толще парапета была проделана штроба, то после монтажа фартука ее необходимо заполнить цементным раствором, чтобы предотвратить разрушение всей стенки из-за дождя.

Примыкание плоской кровли к парапету необходимо перекрыть несколькими слоями гидроизоляции. При использовании мастики, следует предусмотреть армирование. Оптимально воспользоваться геотекстилем или материалами со стекловолокном. Изоляция укладывается с нахлестом в 15 см. Через бортик первый слой материала прижимают к вертикальной плоскости, промазывая его мастикой или эмульсией. Как только первый слой мастики остынет, настилают еще один слой изоляции. В конце получившийся пирог крепится на крыше с помощью фартука.

Устройство без ограждения

Частные и малоэтажные коммерческие постройки с облегченными неэксплуатируемыми плоскими крышами зачастую возводятся без парапетной стенки или имеют небольшое аттиковое ограждение из 2-3 рядов кирпича. В первом случае по периметру крыши без проблем монтируются наружные системы водосбора, во втором – пирог лучше защищается от промерзания.

Требования к обустройству участков примыкания или краев крыши при этом не смягчаются, а в ряде случаев – усложняются. Узел по-прежнему нуждается в утеплении, закрытии гидроизоляционной прослойкой и усиленной защите от осадков и ветра.

Способы и места крепления

При небольшой высоте ограждения рекомендуется:

При полном отсутствии парапета утепляющая прослойка пирога плоской крыши закладывается над несущими стенами (предварительно утепленными и облицованными, что важно!). Края конструкции защищаются парапетной планкой, монтируемой с теми же нахлестами и герметизацией

Отдельного внимания заслуживают плоские крыши с металлическим ограждениями. При планировании интенсивной эксплуатации кровли конструкции должны закрепляться на внутренней стенке небольшого парапета или как минимум упираться в нее. При отсутствии такой возможности металлические стойки фиксируют к узлам перекрытия, но не к мягким слоям пирога.

Устройство парапета

Парапет не смотря на то, что и не есть одной из основных частей дома, но он прекрасно делает предохранительную и эстетическую функции. Это маленькая стена, которая устраивается по периметру крыши и выглядит как ограждающее сооружение. Такая конструкция устраивается как на скатных, так и на плоских крышах. В первом случае парапет сооружается над карнизом и снизу он прекрасно виден. Во втором случае маленькое заграждение всецело закрывает от взгляда крышу. Дабы на парапет не разрушали воздушные потоки и атмосферные осадки, это возвышение покрывают фартуком, который возможно выполнен из оцинкованного либо бронзового листового металла. Конструктивно он оснащен особыми капельниками, благодаря которым отводится вода от здания. Капельники исключают попадание воды на защищенные территории парапета.

Чем пароизоляция отличается от гидроизоляции

Эти два вида изоляции являются обязательными при жилом строительстве, так как каждый из них решает определенную задачу.

Гидроизоляция располагается в верхней части кровельного пирога между утеплителем и финишной отделкой. Задача гидроизоляции — препятствовать проникновению воды от осадков внутрь помещения и обеспечивать вывод водяных паров из дома наружу. Структуру гидроизоляции можно представить как множество воронок, направленных широкой стороной внутрь.

Пароизоляция же нужна для предотвращения попадания влаги, которая конденсируется из пара, проходящего из дома наружу через все слои кровельного пирога. Поэтому изоляционные качества таких материалов должны быть максимальными. Чем ниже проницаемость, тем лучше. Такую изоляцию располагают с внутренней стороны плоской кровли между потолочной отделкой и утеплителем.

Что такое парапет

Парапет

По сути, он является продолжением стены, однако, как уже говорилось выше, возможны варианты. Создание подобных конструкций регламентируется требованиями СНиП, согласно которым парапеты обязательны для любой постройки, имеющей уклон кровли до 12 процентов при высоте более 10 метров. Очевидно, что в данную категорию попадает большая часть современных жилых домов, возводимых в крупных городах, а загородное жилье, напротив, в ограждении нуждается лишь в исключительных случаях.

Согласно тому же СНиП для скатных крыш предусматривается использование ограждений при высоте более 7 м. Выполняются такие ограждения согласно ГОСТ 25772. Парапет может создаваться с использованием следующих материалов:

• Бетонные блоки. Обычно здесь используются легкие разновидности данного материала. Это составы, получаемые с использованием цементных вяжущих, песка и заполнителя. Основное отличие их от так называемых тяжелых бетонов заключается в том, что заполнитель здесь имеет небольшую плотность. Существуют также различные типы пористого бетона, где малый вес достигается из-за большого объема воздушных пузырьков внутри материала.
• Монолитный железобетон. Если блоки могут похвастать тем, что они имеют малый вес, да и уложить их при определенной сноровке несложно, то второй вариант – это удел тех, кто в процессе строительства использует специальное оборудование и ориентируется на надежность и прочность. По монолитной технологии можно получить конструкцию любого типа и формы, причем прочностные характеристики будут очень высокими. Парапет кровли создается так: устанавливается опалубка, выполняется армирование стальными прутьями, а затем уже заливается жидкий бетон.
• Кирпич. Кладочные материалы такого типа хорошо показали себя при эксплуатации в сложных условиях. Конечно, парапет будет несколько тяжелее, чем конструкция из бетонных блоков, однако это компенсируется очень высокой прочностью, а также надежностью и долговечностью.
• Металлические ограждения также встречаются, однако отличие здесь в том, что парапет изготавливается не сплошной, а в виде стоек соединенных с продольными прутьями. Эта разновидность используется и на скатных крышах, и на плоских.

Минимальная высота конструкции стартует с отметки 20 см, а вот максимальная может достигать 1.2 м. Данный параметр выбирается с учетом назначения крыши. Например, минимальная высота может быть обусловлена необходимостью создания дополнительного гидроизоляционного ковра, который будет заходить на поверхность бортика на 25 см или более.

Ниже мы рассмотрим несколько типов примыканий для различных парапетов, что позволит вам более подробно разобраться в том, как создаются примыкания.

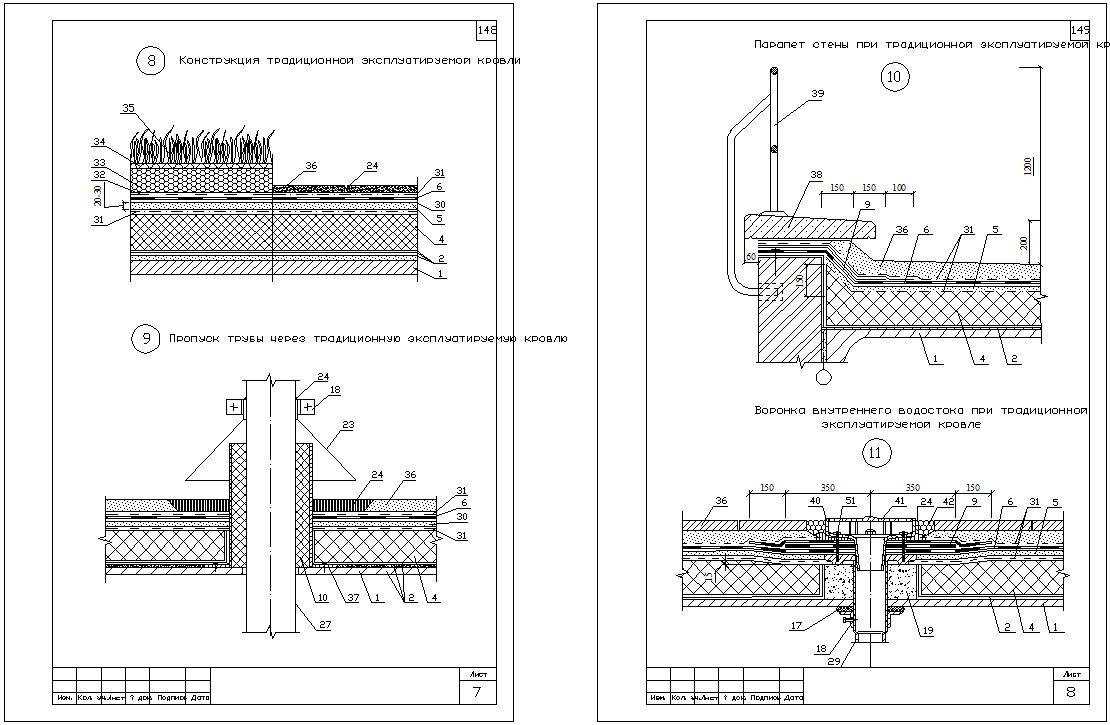

Обзор узлов примыкания

Подобные соединения на различных крышах будут кардинально отличаться. Кровля парапетного типа обязательно оснащается боковым ограждением не менее 45 см в высоту, перекрытым сверху надежной гидроизоляцией. Данный материал закрепляется на поверхности при помощи битума, мастики.

При высоте ограждающего элемента более 50 см канавка выполняется на расстоянии примерно в 25 см относительно поверхности основания крыши. В такой ситуации гидроизоляция монтируется до канавки, в которую помещаются края изоляционного материала. Что касается узла примыкания, он заделывается снова битумом или мастикой.

Элементы парапета должны точно стыковаться, чтобы была достигнута герметичность конструкции

Мягкая кровля предполагает создание усиленной и прочной гидроизоляционной подстилки. На направляемой крыше рулонное кровельное покрытие заводится с хорошим нахлестом на вертикальную парапетную стену.

При использовании рубероида в качестве гидроизоляционной подмостки он закрепляется на оградительной стенке, бортике и кровле посредством горячей битумной мастики. Следующий слой изоляции наносится только после полного остывания предыдущего.

Это интересно: красная линия застройки в градостроительстве.

Принцип работы заключается в следующем. Верхний край изоляции накладывается поверх конструкции или вводится в созданную канавку. Далее она закрепляется специальным оцинкованным бруском, который фиксируется на месте дюбелями. Стыковочные зоны обрабатываются герметиком, который должен полностью просохнуть, после чего наносится слой краски. По завершении таких действий на планку накладывается фартук из стали, иного материала.

Защитное ограждение на скатных и плоских крышах — важная конструкция. Она выполняется в соответствии с действующими нормами и правилами. Примыкание дополнительного сооружения к крыше выполняется качественно и с использованием необходимых материалов, приспособлений. Узел парапета является самым слабым местом на многих крышах, от ее надежности и прочности зависит срок эксплуатации кровли и защитного ограждения, соответственно.
