Вентиляция чердака в частном доме

Вентиляция чердака: обзор актуальных схем и способов их реализации

Не использовать просторный чердак в качестве дополнительной комнаты как минимум расточительно, и именно поэтому так необходима вентиляция подкровельного пространства

Планируете использовать чердачное пространство как жилое помещение, но не знаете, как его сделать комфортным? Я расскажу о том, как функционирует вентиляция чердака. При грамотном устройстве системы замещения спёртого воздуха свежим, вы сможете сделать чердак пригодным для всесезонного комфортного проживания. Кроме того, инструкция по устройству вентиляционных систем будет вам полезна, даже если чердак в частном доме не предполагается использовать как жилье.

Четыре причины для вентиляции чердачных помещений

Пример устройства продухов для приточно-вытяжной вентиляции на современной кровле

1. Комфорт проживания в мансарде. Чистый свежий воздух – это одно из главных условий комфортного проживания в помещении. Поэтому, если помещение под крышей используется для проживания, о нормальном воздухообмене нужно позаботиться еще на этапе проектирования кровли.
2. Отсутствие конденсата. Эффективный воздухообмен позволяет предупредить появление конденсата на окнах, что актуально, если подкровельное помещение используется в качестве мансарды.
3. Отсутствие плесени. Своевременное замещение тёплого влажного воздуха свежим предупреждает появление плесени на строительных поверхностях. То есть, если в мансарде воздух не будет застаиваться, по углам не появится плесень, независимо от того, какими материалами выполнена отделка.
4. Продолжительный ресурс кровли. Избыточная влажность воздуха губительно сказывается на состоянии кровельного материала. Более того, если не отводить влажный воздух из-под кровли, на пароизоляции будет скапливаться конденсат, который может снизить ресурс утеплителя. Правильно организованная вентиляционная система увеличит ресурс кровли без необходимости в ремонте.

Вентиляция чердачных помещений, какой она бывает

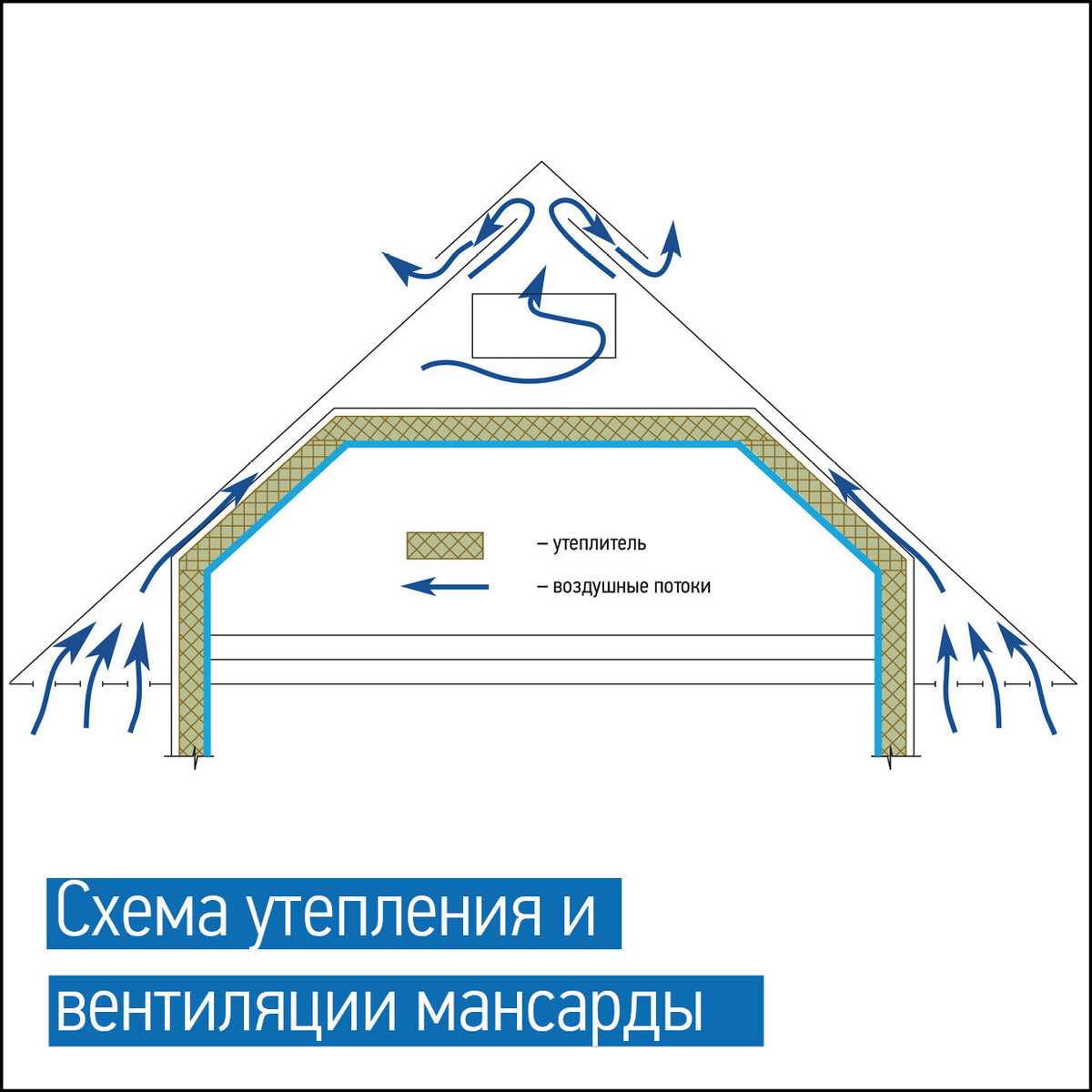

Оптимальный вариант — это приточно-вытяжная система, работающая по естественному принципу, как это показано на схеме.

Под свесами стропильной крыши устроены продухи, через которые обеспечивается приток свежего холодного воздуха, в то время как более теплый влажный воздух будет уходить в слуховые окна или другие технологические отверстия в верхней части фронтона или ската.

Предпочтительный вариант при использовании современных кровельных материалов – это устройство контробрешётки с вентиляционными зазорами. В то же время воздухообмен в утеплённом пространстве чердака обустраивается отдельно, посредством приточно-вытяжной системы.

Имейте в виду, что вентиляция чердака должна планироваться и строиться как комплексная система. То есть, в проекте нужно предусмотреть систему воздухообмена и в чердачном помещении, и в подкровельном пространстве, а также утепление труб и изоляцию прочих коммуникаций. Кроме того, проектирование вентиляции должно выполняться с учётом типа используемых теплоизоляционных материалов.

Типы вентиляции мансардного помещения

Недостаток системы – излишняя зависимость от температуры снаружи дома. То есть, в теплое время года проветривание будет слабым.

Преимущество принудительной системы в том, что она не зависит от климатических условий: отработанный воздух с одинаковой эффективностью будет отводиться и зимой и летом.

Способы отведения воздуха наружу

Под коньковой планкой на пироге из профнастила или из металлочерепицы своими руками устраивается продух, прикрытый сеткой. Устройство продуха таково, что конденсат, образующийся в холодное время года, будет стекать не в помещение, а будет вытекать на скат.

Особенность решения в том, что окна постоянно открытые, независимо от времени года. Для того, чтобы предупредить проникновение животных и птиц, поверх окон устанавливаются декоративные решетки.

Преимущество специальных аэраторов перед обычной трубой, вмурованной в кровлю, это особая конструкция, которая препятствует образованию и проникновению конденсата в помещение.

В продаже есть клапаны с ручными и автоматизированным управлением.

Вентиляция чердака: обзор актуальных схем и способов их реализации Как сделать вентиляцию чердака? Читайте о схемах и методах установки в статье

Как устроить вентиляцию чердака в частном доме

Устройство вентиляции чердака своими руками потребует некоторых познаний. Специалисты советуют серьезно отнестись к каждой детали. Сначала придется заняться тонкими расчетами, а потом обратиться к выбору оптимального типа. Это гарантирует сохранение оптимальных условий вместе с увеличением срока эксплуатации материалов.

Расчет вентиляции чердака

Расчет вентиляции чердака – главная проблема. Проектировщики занимаются им на этапе создания стропильной системы, так как после строительства кровли справиться с этой работой намного сложнее. Для расчетов не потребуются серьезные познания, так как они осуществляются по соотношению 1:500 площади продухов и чердака.

Если общая площадь чердачного помещения составляет 250 квадратных метров, общая площадь продухов должна составить 0,5 квадратного метра. Точные данные получить без профессиональных навыков не получится, но стоит постараться максимально приблизиться к ним. Параллельно следует учитывать советы профессионалов.

Входные отверстия воздуховодов по своей площади должны превышать продухи на 15-20%. Максимальное соотношение к площади чердака 1:200, даже в этом случае появляются неоправданные потери тепла.

Естественная вентиляция

Естественная вентиляция практически не используется. Раньше этот вид оставался стандартом, а теперь ему на замену пришли принудительные системы. Если же чердак постоянно не эксплуатируется, можно воспользоваться такой простой схемой. Для этого входные отверстия делаются в подшивке кровли, а выходные – в коньке. Это обеспечивает свободное движение воздуха в помещении.

Принудительная вентиляция

Принудительная вентиляция организуется простейшим способом. Применение механических средств гарантирует движение воздуха без жесткого указания места расположения входа и выхода. Хотя специалисты напоминают, что для максимального охвата всего объема первый должен находиться ниже, чем второй. В этом случае воздух будет обновляться в разы быстрее, сокращая нагрузку на оборудование.

Особенности вентиляции вальмовой крыши

Вальмовая или четырехскатная крыша требует особой оценки. В этом случае вентиляционная система чердачного помещения несколько отличается от стандартной. Да, входные и выходные отверстия располагаются в тех же местах, но их появляются дополнительные условия. Так, входные отверстия должны находиться на всех сторонах кровли, чтобы перемещать большие объемы воздуха, но при этом необходимо учитывать возможность их закрытия.

Установка вентиляции в зависимости от типа чердака

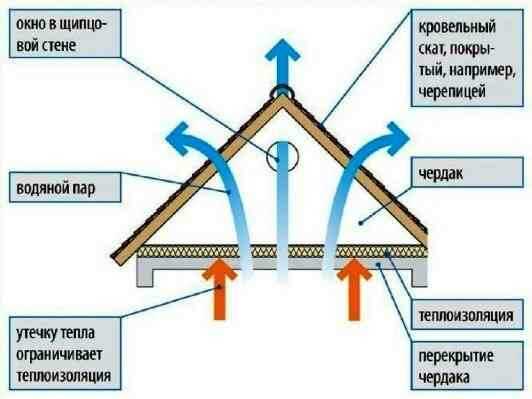

Чердаки разделяются на два типа: теплые и холодные. Технология вентиляции на каждом из них отличается.

Вентиляция холодного чердака требует регулирования в условиях тепла и холода. Самый хороший способ, это не зашивать стропила и обрешетку.

Или как вариант, применить частичную обшивку с помощью обрезной доски, укладывая ее через интервалы. Таким образом, доступ свободного воздуха будет обеспечен.

Если в качестве покрытия на крыше использовался шифер или ондулин и отсутствует какая-либо подшивка или пленка, то вопрос вентиляции решается сам по себе. Никаких дополнительных усилий делать не надо. Воздух легко будет проникать снизу через волны в покрытии и также легко выходить под коньком.

При использовании металлочерепицы в качестве кровельного материала необходимо дополнительно использовать пленку, для защиты поверхностей от конденсата.

Если крыша двускатная, отверстия для вентиляции можно устроить с торца здания.

Еще один способ – зашивку из дерева на фронтонах и свесах устраивать с интервалами. Неширокие щели дадут возможность проветриваться чердаку, главное, не допустить, чтоб под крышей был сильный ветер.

Существует более экономичный вариант продухов. Можно поставить решетки для вентиляции. Отверстия одной из них при укладке смотрят вниз, а вторая может регулироваться. Для предотвращения попадания в решетку насекомых можно использовать москитную сетку.

Если крыша четырехскатная вальмовая, то требуется применение другой технологии для обеспечения притока воздуха. В подшивке делают отверстие, обеспечивающее вход воздуха, а отверстие для выхода располагают у конька. В том случае, когда подшивка деревянная, между брусьями можно делать расстояние 3–4 миллиметра.

В случае использования в обшивке пластика, панели должны быть с отверстиями.

Особенности вентиляции чердака

При плотно собранной подшивке вентиляцию устраивают с помощью решеток, которые располагают в 80 сантиметрах друг от друга по всей длине фронтонного свеса. Верхний выход располагают на наружной стороне.

На чердаке также можно сделать окно для вентиляции, но это более сложный процесс и без определенных знаний и навыков сделать его будет трудно.

4 Монтаж своими руками

Перед тем как приступить к обустройству вентиляции мансарды своими руками, необходимо создать ее проект, тщательно продумать схему размещения входящих в нее компонентов, записать на бумаге последовательность выполнения работ. В процессе подготовки обязательно нужно осмотреть все участки мансардного помещения, сделать необходимые замеры, отметить конструктивные особенности мансарды. При выполнении принудительной вентиляции необходимо подобрать вытяжной вентилятор с соответствующими техническими характеристиками. Последовательность выполнения монтажных работ:

1. 1. На схеме согласно установленным обозначениям отмечаются точки фиксации клапанов и участок прокладки вытяжной трубы.
2. 2. В крыше нужно дрелью или перфоратором просверлить отверстия. Эти работы выполняются очень аккуратно, чтобы не повредить слои кровельного пирога, конструкция которого включает кровельное покрытие, обрешетку, гидроизоляционные, утеплительные и пароизоляционные слои. Отверстия под приточные клапаны выполняются в карнизе или фронтоне. Обязательно стоит учитывать размещение приточных и вытяжных каналов. Первые оборудуются ниже.
3. 3. Осуществляется монтаж клапанов в стене. В предварительно просверленное отверстие вставляется трубка, которая закрывается решеткой со стороны улицы. На внутренней стороне устанавливается фильтр, и крепится корпус клапана. Эти все элементы входят в комплект поставки клапана. Щели между элементами конструкции и поверхностью стены тщательно герметизируются.
4. 4. На поверхности кровли, где просверлено отверстие под трубу, надежно фиксируется накладка, проверяется качество герметизации соединительных участков. Далее устанавливается труба строго вертикально. Обязательно нужно выдержать все расчетные расстояния.
5. 5. С внутренней стороны здания к трубе монтируется вентилятор, а с наружной — дефлектор. Вентиляционная система готова к эксплуатации. На протяжении нескольких дней тестируется эффективность ее работы.

Важно понимать, что правильно оборудованная вентиляция мансардной крыши — это одно из условий комфортного проживания в загородном доме. При ее обустройстве своими руками обязательно необходимо соблюдать установленные строительные нормативы, проектировать вместе с конструкцией дома и обустраивать на этапе возведения крыши здания

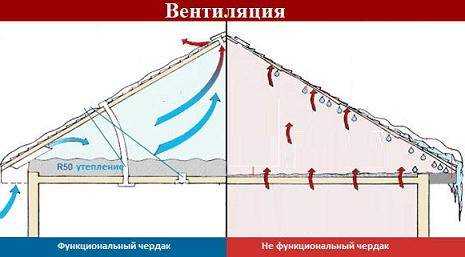

Необходимость вентиляции чердачного помещения

Гниение стропил из-за повышенной влажности

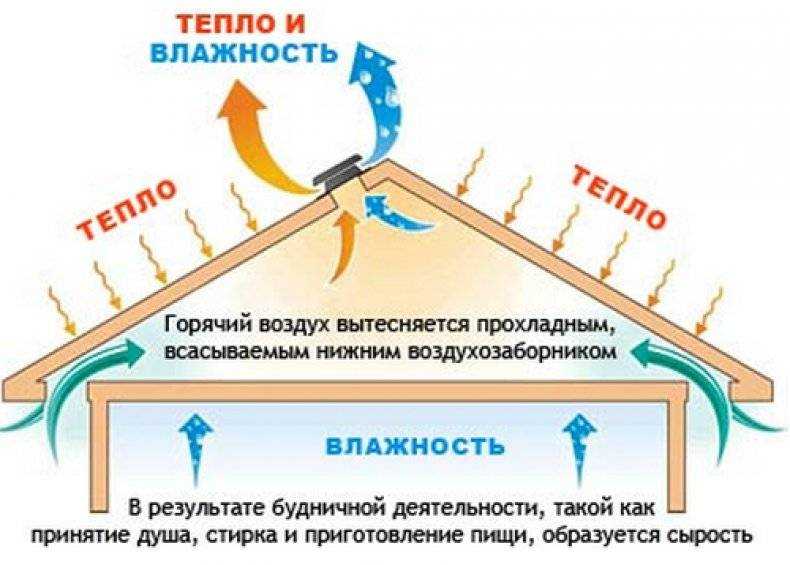

Систему вентиляции создают с целью поддержания в помещении чердака требуемых параметров воздушной среды.

В их число входят температура воздуха и влажность, скорость передвижения воздушных масс, их газовый состав.

Мера позволит:

• обеспечить требуемый микроклимат в помещениях;
• предотвратить появление конденсата, возникающего из-за существенной разницы температуры в помещении и на улице в холодное время года;
• поддерживать определенный уровень влажности и температуру;
• создать постоянный воздухообмен, что устранить появление плесени и грибковых спор на строительных конструкциях.

Срок эксплуатации частного жилого дома, его комфортабельность во многом зависят от устройства системы вентиляции чердака. Она должна отвечать требованиям строительных норм и правил.

Технология монтажа теплоизоляции своими руками

Планируя теплозащиту воздуховода, следует подготовить нужное количество утеплителя и крепежных элементов на основе предварительных замеров.

Необходимые расчеты

Если планируется применение готовой скорлупы, требуется определить длину обрабатываемых участков и подготовить материал с некоторым запасом. В случае с рулонным утеплителем дополнительно следует рассчитать нужную ширину изделия. Для этого определяют диаметр трубы, прибавляют сдвоенный параметр толщины изолятора, умножают результат на 3,14 (число Пи).

Подготовительные работы

Перед началом работ по изоляции наружного отрезка вентканала следует снять дефлектор, если предстоит работа с готовым кожухом, который натягивается на трубу. В остальных случаях нет необходимости демонтировать защитный зонт

Также важно подготовить хомуты и другой крепеж в требуемом количестве

Утепление минватой

Для монтажа рулонного утеплителя требуется следующий набор инструментов и материалов:

• строительный нож;
• степлер;
• алюминиевый скотч;
• рулетка;
• резиновый шпатель.

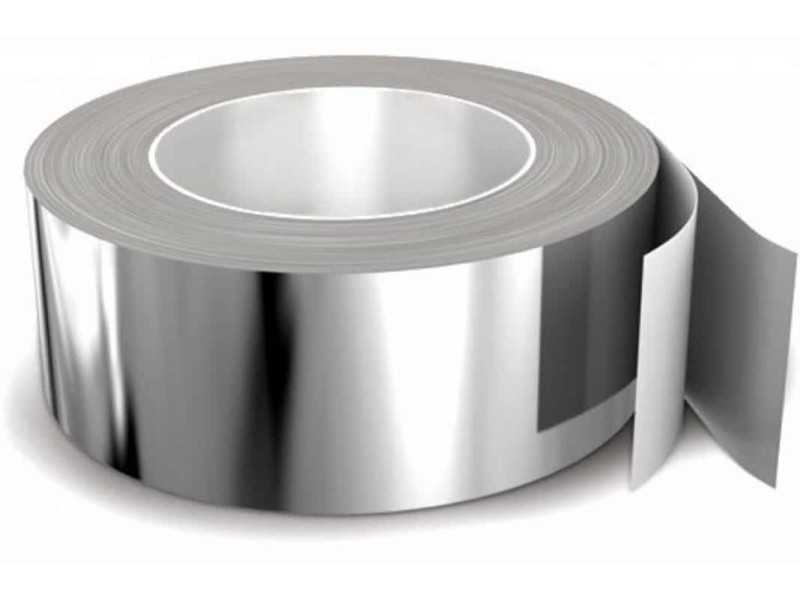

Алюминиевый скотч понадобится для утепления минватой воздуховодов

Применяют фольгированную минвату, что обуславливает надежную гидроизоляцию волокнистой основы утеплителя. Особенно востребована изоляция в виде каменной ваты с фольгой марки Isover.

Этапы работ:

• выполняют разметку на полотне с алюминиевым покрытием с учетом укладки внахлест, нарезают необходимое количество заготовок. Притом следует сделать надрез по длине торца, отступая от края на 7-8 см. Далее снимают вату по линии надреза, оставляя слой фольги;
• оборачивают трубу утеплителем так, чтобы выступ фольги по краю закрыл стыковочный шов;
• соединительная линия фиксируется с помощью степлера шагом в 10 см, сверху проклеивается алюминиевым скотчем.

Для изоляции угловых элементов вентканала применяют криволинейные фрагменты утеплителя, вырезанные по параметрам основы. Уличный отрезок воздуховода необходимо укрепить хомутами поверх минваты. Также требуется соорудить защитный короб из жести.

Утепление пенополиуретаном

Пенополиуретановый утеплитель напыляется с помощью специального оборудования. Из-за высокой стоимости монтажных работ с участием профессионалов ППУ применяется в основном при обустройстве промышленных систем отведения отработанного воздуха. Производители также предлагают компактные установки для смешивания компонентов пенного изолятора для утепления воздуховодов в частном домостроении. Комплектация весит в пределах 30 кг и позволяет запенить небольшую трубную разводку в чердаке и на крыше.

Утепление пенопластом

Плитный материал применяется при обустройстве вентсистем прямоугольного сечения. Пенополистирольный слой комплектуется специальной гидроизоляционной продукцией в виде мембраны или фольги. Из плит нарезают заготовки под требуемые размеры, монтируют фрагменты с помощью хомутов, скотча, степлера или металлической проволоки. Чтобы исключить зазоры на внешних углах, дополнительно заделывают стыки монтажной пеной.

Гидроизоляция требуется в зависимости от параметров плотности плит. К примеру, для ППС-60 нет необходимости защиты от влаги, а ППС-40 стоит использовать в комплекте с гидроизоляционной мембраной.

Нюансы монтажа самоклеющейся теплоизоляции

Самоклеющийся утеплитель – пенофол марки «С» – ценится за удобство монтажа. Наружная поверхность материала на основе вспененного полиэтилена отделана алюминиевым покрытием. На тыльную сторону изолятора нанесен клей, который закрыт пленкой. Полотно подрезают под необходимый размер в соответствии с параметрами воздуховода, удаляют пленку и приклеивают на выделенную поверхность трубы. Края самоклеющейся теплоизоляции складываются с нахлестом не менее 5 см и закрепляются алюминиевым скотчем.

Теплоизоляция специальными цилиндрами

Скорлупу применяют только для круглых труб, подбирая модель соответствующего размера. Цельные цилиндры с продольным разрезом актуальны при обустройстве вентканалов небольшого диаметра. Скорлупу раскрывают по линии зазора, надевают на трубу и скрепляют скотчем или хомутом. Сборно-разборные модели готовых цилиндров также востребованы для теплоизоляции участков выхода воздуховода за пределы отапливаемого помещения и уличных сегментов вентиляционного канала с обязательным сооружением защитного короба.

https://youtube.com/watch?v=cAdd-rjvEfA

Принудительная вентиляция

Принцип принудительной вентиляции в частном доме применяется в тех помещениях, где естественная вентиляция не способна полноценно обеспечить приток свежего воздуха. Такие помещения находятся в постоянном контакте с большим количеством влаги, где может образоваться грибок и плесень – это кухня, санузел, подвал и котельная. Такая вентиляция устанавливается для удаления из помещений неприятных запахов и избытка влаги с помощью вентиляторов и вытяжки принудительным путем.

Регулировать приток свежего воздуха можно с помощью специального устройства, которое называется приточный клапан. Помимо основной функции, он обладает такими преимуществами:

• Минимизирует шум от окружающего мира;
• Обеспечивает фильтрацию воздуха;
• Обеспечивает теплоизоляцию корпуса, которая уменьшает вероятность его промерзания и образование конденсата;
• Возможность регулировать процесс работы устройства своими руками.

Каждый вентиляционный канал для дома потребует дополнительной установки этого устройства. В крайнем случае, можно обойтись и одним клапаном при условии наличия централизованной вентиляции.

Функционирование клапана зависит от разницы температур в помещении и окружающем мире. В период эксплуатации принудительной вытяжки, регулировка осуществляется в ручном режиме.

Чтобы установить своими руками принудительную систему вентиляции потребуется:

1. Рассчитать требуемый воздухообмен. Показатель воздухообмена берется из расчета 10 м³ за час на одного человека;
2. Определить место установки оборудования (сухое подсобное помещение);
3. Наметить расположение отверстий для притока и вывода воздуха.

Для воздуховодов применяют гибкие, обычно пластиковые трубы, но подойдут и алюминиевые. С помощью креплений каналы разводят по комнатам всего дома над подвесными потолками. А место вывода труб воздуховода закрывают вентиляционными решетками.

Отверстия для притока и отвода воздуха устраивают в противоположных углах помещения. Внутрь отверстия вставляют патрубок и снаружи закрывают решетками. Изнутри устанавливают обратный клапан. В выбранном месте закрепляется приточно-вытяжная установка, к ней, используя металлические хомуты, присоединяют вентиляционные каналы.

Если используется приточно-вытяжной схемы вентиляции в частном доме, улучшить её работу можно с помощью монтажа рекуператора. Рекуператорные системы сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Наиболее подходящей системой вентиляции для частного дома считается приточно-вытяжная вентиляция

Где подача и отвод воздуха осуществляется принудительным путем. Дом с эффективной системой вентиляции обеспечит длительную эксплуатацию конструкции жилья и сохранит здоровый микроклимат для всей семьи

Поэтому важно сделать правильный расчет проекта и подобрать надежные материалы.

Так компания «УралСибМет» уже более 10 лет поставляет высококачественные строительные материалы и металлопрокат по выгодным ценам и с возможностью доставки по Иркутской области, Бурятии и Забайкальскому краю. Металлопрокат и стройматериалы от УралСибМет станут гарантом надежности Вашего дома.

Характеристики утеплителей

Выбор материала для теплоизоляции вентиляционных труб осуществляют по следующим критериям:

• теплопроводность;
• паропроницаемость;
• стойкость к различным реагентам;
• предельное значение температур;
• соответствие санитарно-гигиеническим нормам

Каждый утеплитель для вентиляционных труб имеет как свои достоинства, так и недостатки, которые определяются его структурой и техническими параметрами.

Минеральная вата

Относится к традиционному виду утеплителей и отличается хорошими теплоизоляционными свойствами. Кроме того, минеральная вата и другие волокна являются одними из самых доступных по стоимости материалов. Однако при использовании ее для внутренней изоляции потребуется уплотнение, а для внешней — надежная защита от влаги.

Минеральная вата с фольгированным наружным слоем

Вспененный полиэтилен

Выпускается в виде оболочек, плотно облегающих поверхность труб, или в рулонах. Отличается прочностью, длительным сроком использования, доступной ценой, устойчивостью к воздействию влаги и химических веществ. К тому же, вспененный полиэтилен не только хороший утеплитель, но и способствует значительному снижению вибрации воздуховодов.

Пенополистирол

Характеризуется стойкостью к воздействию влаги, препятствует появлению микроорганизмов и коррозии. Это обеспечивает надежную защиту металла от разрушения, поэтому с помощью пенополистирола выполняют не только изоляцию воздуховодов, но и утепление газовой трубы.

Используя утеплитель в форме скорлупы, можно обеспечить доступ к вентиляционной трубе для проведения ремонтных работ.

Скорлупа из пенополистирола для защиты вентиляционных труб

Пенополиуретан

Он производится в виде скорлупы и по многим параметрам совпадает с пенополистиролом, но более устойчив к возгоранию. Поэтому пенополиуретан будет надежным препятствием при возникновении пожара и не даст огню распространяться.

Характеристики ломаной крыши

Ломаная кровельная система является подвидом двускатной крыши, но с более сложной конфигурацией. Такое название кровля получила из-за своей формы, здесь присутствует наибольшее количество ломаных линий и фигур. Именно поэтому проектировать ее довольно непросто, а зачастую неподготовленному пользователю и вовсе невозможно справиться с данной задачей. Однако, получив определенные навыки и запас знаний, можно выполнить работу своими руками. Внешне кровельная система больше похожа на четырехскатную крышу, такой эффект достигается за счет наличия множества изломов, а также установки стропил в два яруса. При этом нижние стропила имеют более крутой угол установки (от 60 градусов) по сравнению с верхним рядом (менее 30 градусов). Также к особенностям можно отнести и ширину кровли, ведь в данном случае оптимальное значение параметра – 5-6 м. Благодаря такой конструкции, мансардная ломаная крыша позволяет увеличить подкровельное пространство и получить наиболее комфортную высоту потолков.

В целом стропильная система мансардной крыши набором элементов не отличается от привычной для многих пользователей двускатной кровли. Здесь также требуется рассчитать и установить следующие детали:

• мауэрлат – основание для стропильной системы, выполняется из бруса с прямоугольным сечением 10х15 см;
• двухуровневые стропила – висячие и наслонные;
• стойки вертикальные – подпорки для установки затяжек;
• затяжка – опора для висячих стропил и бабки;
• подкосы – подпорки для стропильных ног;
• бабка – подпорка для подкосов, установленных под верхними стропильными ногами;
• стяжки – придают жесткость всей стропильной системе, соединяют наслонные стропила и стойки.

Стоит отметить, что устройство ломаной мансардной крыши не требует особо точного расчета снеговой нагрузки, так как такой тип кровли имеет основные скаты с углом наклона 60 и более градусов. То есть снежные массы на поверхности не будут задерживаться, а значит и оказать существенное давление не смогут. Это далеко не единственное преимущество кровли такого вида. Также среди достоинств можно отметить 3 положительных качества.

1. Большое подкровельное пространство, в котором можно устроить жилую комнату либо помещение хозяйственного назначения. Также мансардный этаж позволяет заметно увеличить общую жилую площадь дома, но при этом не потребуется столько усилий и финансовых вложений, как в случае надстройки полноценного этажа.
2. Ломаная мансардная крыша придает всему строению презентабельный вид, экстерьер выглядит роскошно и оригинально.
3. Заметно снижаются теплопотери через кровлю. Что в итоге приводит к сокращению расходов на отопление.

Разумеется, говоря о достоинствах, стоит упомянуть и о возможных недостатках. В частности, владельцы мансардных этажей с данным типом крыши должны понимать, что несмотря на наличие большого подкровельного пространства, все же часть потолка и стен могут иметь скошенную форму, из-за чего продумывать дизайн интерьера придется особенно тщательно. Также необходимо прибрести специальные мансардные окна, стоимость которых немного выше стандартных оконных систем. Кроме того, планируя создать жилую комнату в мансарде, следует позаботиться о качественной тепло- и гидроизоляции. Если перечисленные трудности не являются проблемой, то можно сказать, что мансарда с ломаной крышей имеет больше достоинств, чем недостатков. Конечно, избежать большинства проблем можно лишь при условии правильного монтажа кровельной системы.
