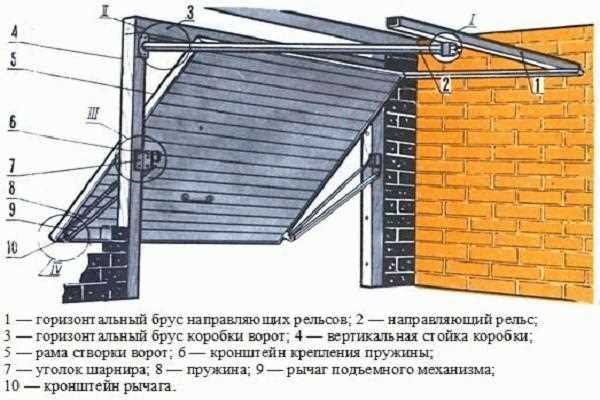

Подъемно-складные ворота для гаража своими руками: гармошка и книжка

Сильные и слабые стороны складных ворот

Принцип действия понятен каждому, кто наблюдал работу дверей в троллейбусе или трамвае. Гаражная конструкция-гармошка является их увеличенной копией, а каждая ее створка состоит из двух-четырех секций. В качестве заполняющего материала применяется штакетник, оцинкованная сталь, решетчатые панели или ламели жалюзи.

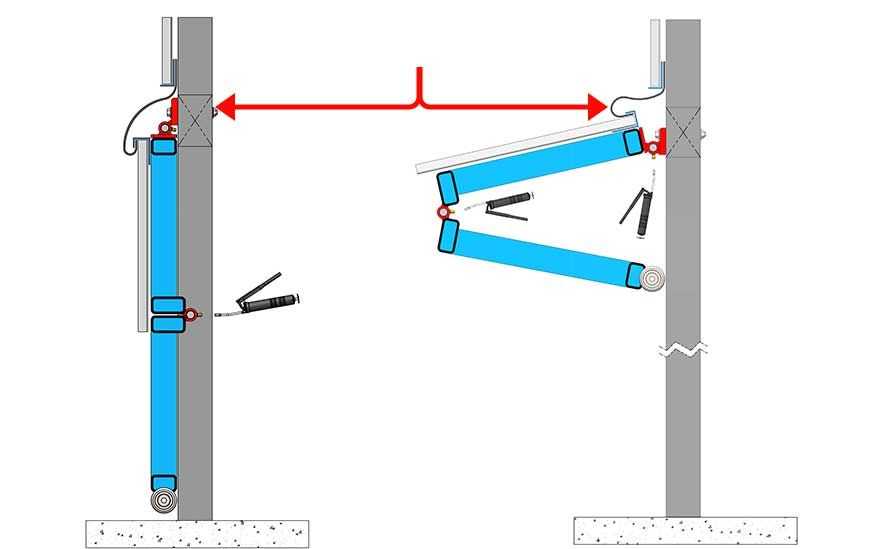

Секции в створках складных вертикальных ворот соединяются с помощью петель, благодаря чему исключается возможность их провисания. Выбирая вертикальную модель, я опирался на следующие ее достоинства:

Компактность. Воротной системе не потребуется дополнительное место во время открывания.
Длительная эксплуатация. Нагрузка равномерно распределяется по гаражным стенам. Вес не нагружает крышу и перекрытия, что благоприятно сказывается на постройке.
Комфорт эксплуатации. Не обязательно устанавливать автоматику, даже весьма габаритная воротная система без проблем открывается вручную.
Надежность. Чем проще конструкция, тем меньше вероятность ее выхода из строя. Складные ворота рассчитаны на долгую бесперебойную работу.

Значимыми являются следующие минусы системы «гармошка»:

В качестве системы безопасности подходят замки определенного типа.
Слабым местом является уплотнитель между секциями; при интенсивной эксплуатации он изнашивается первым, и за этим надо следить.

Технологические особенности складных ворот позволяют проводить следующие модификации:

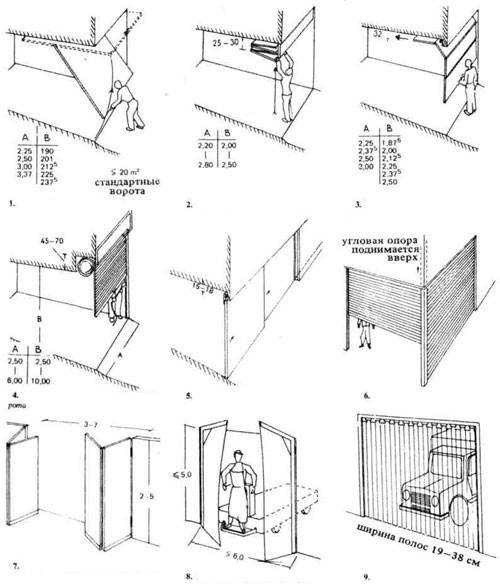

В зависимости от личных предпочтений и особенностей гаража выбирают вертикальные или горизонтальные створки.
Благодаря тому, что нагрузка не распространяется на перекрытия, на вертикальные створки можно установить привод (безрельсовый, нижний, верхний).
При необходимости воротную систему утепляют: обшивают полиуретаном, прокладывают уплотняющей резиной.

Как сделать ворота гармошка своими руками

Складные ворота в гараж – удобное и практичное решение, позволяющее максимально эффективно использовать пространство. В этом разделе вы найдете подробную информацию о том, как самостоятельно изготовить и установить ворота гармошка для своего гаража.

Подготовка и выбор материалов

Выбор материалов. Для изготовления несущей конструкции ворот можно использовать металлические трубы, профили или деревянные балки. Выберите материал в зависимости от предпочтений и требований.
Изготовление панелей ворот. Панели ворот могут быть выполнены из разных материалов, например, металлических листов или деревянных досок. Изготовьте панели согласно выбранной конструкции и размерам.

Устройство и изготовление ворот

Принцип работы складных ворот гармошка заключается в их сборке и разборке при открывании и закрывании. Для изготовления таких ворот необходимо создать специальный каркас, на который будут крепиться панели.

Изготовление каркаса. Постройте каркас из выбранных материалов с учетом размеров и формы ворот. Прикрепите каркас к потолку гаража и фиксируйте его надежно.
Установка панелей. После изготовления каркаса установите на него панели ворот. Прикрепите панели к каркасу с помощью шарниров и крепежных элементов.

Установка автоматики и настройка ворота

После сборки основной конструкции ворот гармошка можно установить автоматику для автоматического открывания и закрывания ворот.

Установка автоматики. Закрепите автоматический привод на каркасе ворот и подключите его к электросети. Установите переключатели и/или пульт управления.
Настройка ворота. После установки автоматики отрегулируйте дверь и проведите настройку для оптимальной работы. Проверьте все функции ворот и убедитесь в их правильной работе.

Преимущества складных ворот гармошка

Складные ворота гармошка имеют ряд преимуществ по сравнению с другими типами гаражных ворот.

Экономия пространства. Благодаря своей конструкции ворота гармошка позволяют сэкономить место в гараже.
Простота использования. Складные ворота легко открываются и закрываются, что обеспечивает удобство в использовании.
Надежная конструкция. Ворота гармошка имеют прочную несущую конструкцию, что обеспечивает их надежность и долговечность.
Возможность автоматизации. Складные ворота гармошка можно автоматизировать для более комфортного использования.

Итак, теперь вы знаете, как сделать ворота гармошка своими руками. Следуйте указанным выше шагам и создайте функциональные и удобные ворота для вашего гаража!

Подытожим вышесказанное

Любая, даже самая качественная дверь придет в негодность если к ней относиться не бережно. Срок эксплуатации конструкции в таком случае сокращается вдвое. Движения створок при закрытии двери должны быть плавными и неторопливыми. С определенной периодичностью нужно проводить ревизию дверных петель и прочих элементов крепежа. Профилактика всегда обходится дешевле, чем проведение ремонтных работ.

При возникновении каких-либо сомнений на этапе выбора модели складных дверей для той или иной комнаты, лучше обратитесь за консультацией к специалисту. Имея четкое представление габаритных параметров ваших дверных проемов и свободного пространства вокруг, он сможет безошибочно подобрать оптимальный вариант дверного полотна, его конфигурацию и комплектацию.

Кроме того, установку выбранного дверного полотна в таком случае лучше также доверить профессионалам, чтобы потом не был мучительно больно за зря потраченные деньги на приобретение дорогой модели складной двери. Малейшее нарушение технологии монтажа может привести к непоправимым последствиям – деформации не только направляющей, но самого дверного полотна. Не стоит выбирать складные межкомнатные двери сугубо по фото в интернете – обязательно посмотрите изделие вживую, его цвет, фактуру и качество отдельных элементов. На качестве не стоит экономить. Наоборот, от этого может пострадать семейный бюджет. Ведь исправление поломки, порой, может стоить половину цены нового изделия, чего допускать категорически нельзя.

Изготовление панелей и сбор каркаса

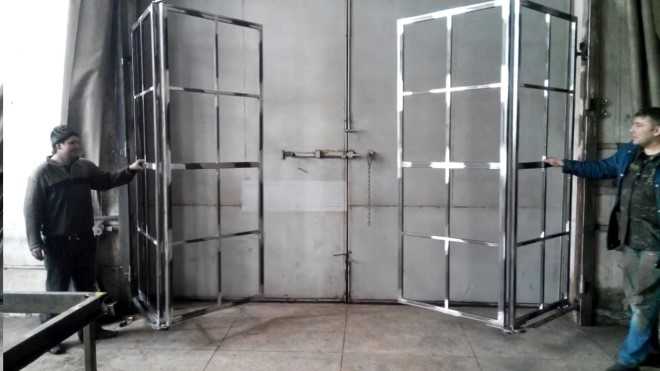

Главное условие работоспособности ворот-гармошек – элементы полотна абсолютно одинакового размера. Поэтому необходимо правильно рассчитывать их габариты. Для этого можно разделить ширину проема на несколько равных частей, при этом менее 10 сантиметров делать ширину панели не рекомендуется.

Когда количество и ширина панелей определены, самое время приступать к работам:

Металлическая трубка нарезается болгаркой на части, которые соответствуют ширине и длине панели.
На ровной поверхности варится каркас ворот с использованием поперечных перемычек для придания ему жесткости.
Чтобы ворота плотно закрывались, к трубе последней нижней панели следует приварить специальный штырь, который при закрытии будет цепляться за отверстие в полу, а на крайнюю верхнюю трубу панели и на опорный стол приварить скобы, чтобы при эксплуатации можно было вешать замок.
Элементы полотна между собой скрепляются навесами по 2 штуки с каждой стороны.
На панель створки устанавливается ролик. Для этого к каркасу элементов полотна приваривается металлическая пластина с заранее прикрепленным при помощи сварки металлическим штырем, загнутым под прямым углом. Диаметр штыря должен соответствовать диаметру отверстия, находящегося в ролике. Загнутый конец штыря вставляется в отверстие ролика и крепится при помощи шайбы.

Далее необходимо зашить панели раздвижных ворот профнастилом или оцинкованным железом. Щели, которые образуются между элементами полотна, где идет скрепление навесами, закрываются мягкой резиной или плотным брезентовым материалом. Если ворота устанавливаются в гараже или для дачи, то их обязательно надо утеплить при помощи пенопласта или минваты, зашив утеплитель сверху облицовочным материалом, например, фанерой или ДСП.

На возникающие вопросы можно получить ответ при помощи сервиса «Поиск по сайту». Если поиски не увенчались успехом, то вопрос можно задать в разделе «Комментарии» и администрация сайта даст ответ в ближайшее время.

Как установить широкие ворота

В ограде дачи или загородного дома всегда хочется (потому, что удобно) иметь широкие ворота. Поэтому, самыми популярными являются откатные и распашные конструкции. Но, бывает ситуация, когда нет возможности в проёме ограждения установить необходимые механизмы:

для распашных — нет свободной территории перед или за воротами;
для откатных — отсутствует достаточный по длине прямолинейный участок ограды рядом с проёмом.

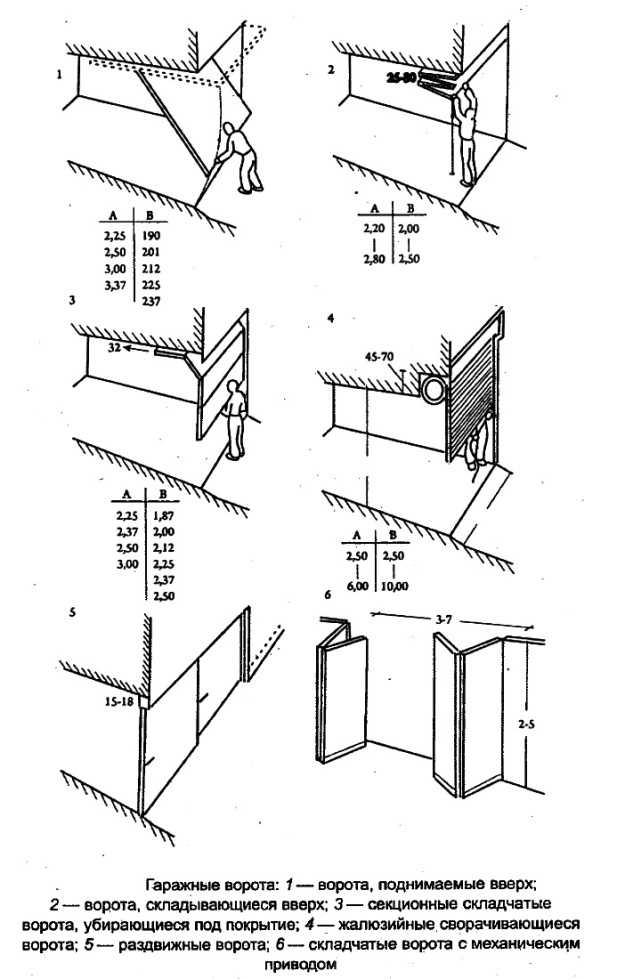

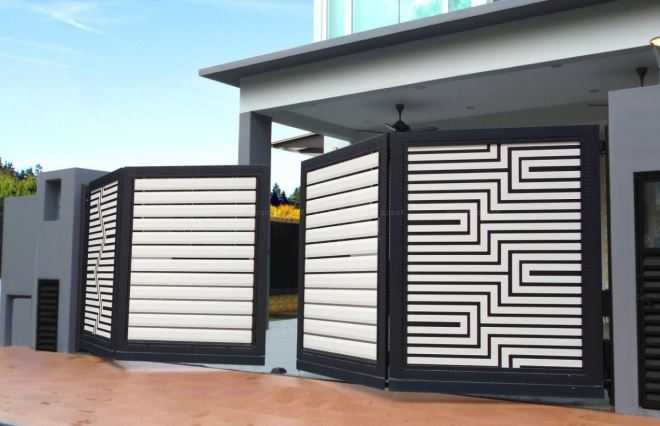

В этой статье мы расскажем, как устранить возникшую проблему — установить складные ворота «гармошка» на даче (далее — «складные ворота»).

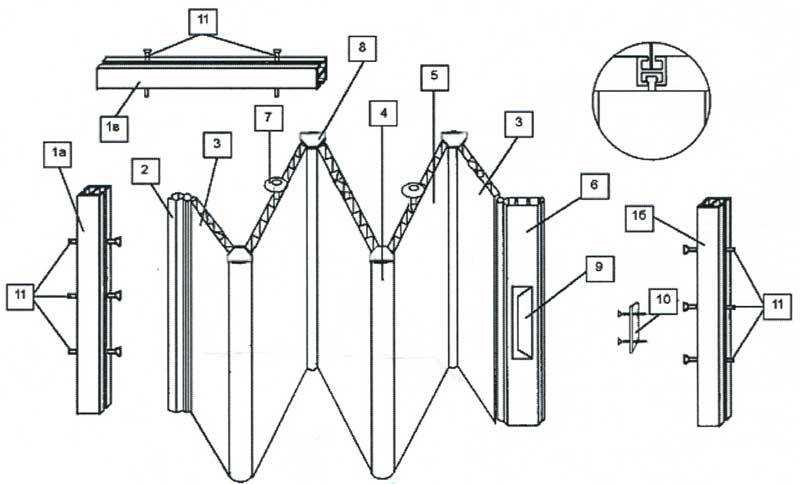

Конструкция складных ворот

В соответствии с «Терминологическим словарём по строительству», складные ворота состоят из вертикальных полотен, смещаемых при открывании в стороны по горизонтальным направляющим с образованием вертикальных складок. Складные ворота напоминают меха старинного русского музыкального инструмента – гармони: на этом инструменте они сжимаются и растягиваются.

Аналогичным образом ведёт себя и «гармошка» ворот. Панели:

складываются при открытии;
раскладываются при закрытии.

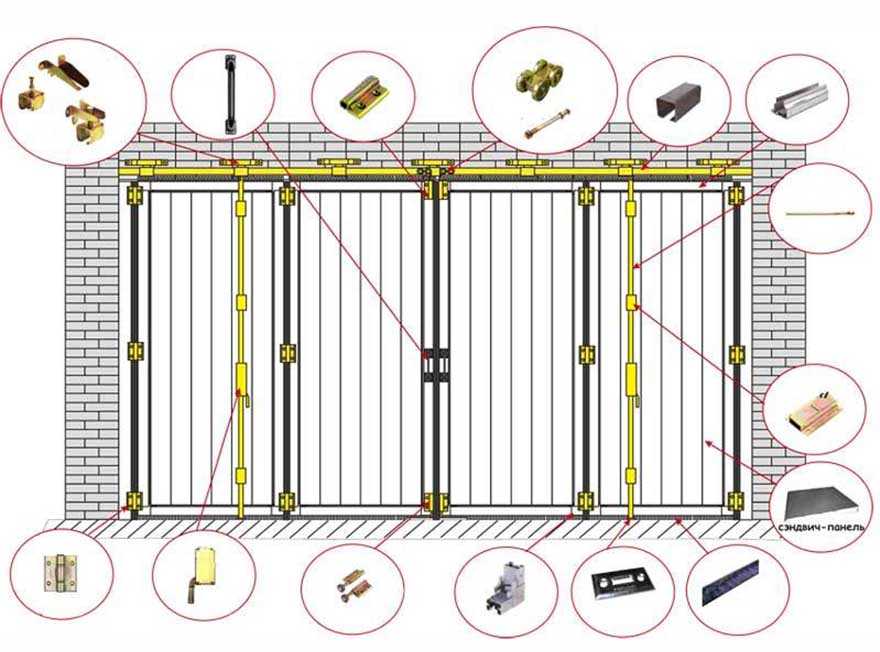

Конструктивно основным несущим элементом складных ворот является внешняя несущая рама, которая заполнена вертикально расположенными подвижными панелями. В конструкции верхней перекладины рамы смонтирована направляющая, обеспечивающая горизонтальное передвижение транспортных роликов панелей.

Панели представляют собой рамы со сплошным заполнением. Внутри рамы интегрированы профилем (уголок, швеллер, труба и т. д.) толщиной до 2 мм рёбра жёсткости. Применение интегрирующего профиля позволяет сделать конструкцию ворот очень надёжной (взломоустойчивой) и жесткой. Между собой панели соединены специальными петлями. Петлями аналогичной конструкции они крепятся к внешней несущей раме. При этом створки в раме устанавливаются таким образом, чтобы обеспечить угол открывания 90° (вертикально к плоскости замыкания) или 180° (параллельно к плоскости ограды).

Угол открывания створок ворот 90° и 180°.

В ворота, как правило, устанавливается калитка.

Материал для заполнения панелей

Створки могут быть заполнены следующим материалом:

Выбор материала зависит от вкуса владельца и его бюджета.

Выбирая ворота, следует учитывать не только дизайн, но и его конструктивные особенности. Если участок имеет ограниченную площадь, потребуется компактная входная группа, занимающая минимум места при открывании, при этом функциональная и удобная в использовании. Под эти критерии подпадают ворота гармошка, которые можно приобрести готовыми или смастерить собственноручно.

Какими могут быть заборы под ключ и их особенности

На сегодняшний день перед покупателем открывается огромный выбор ограждения, который отличается по внешнему виду, ценовой политике. Компания, которая предлагает свою помощь в момент, когда вы решили купить забор под ключ в Москве, предоставляет разные варианты:

заборы на заказ из сварной сетки с полимерного покрытия;
металлический штакетник;
более плотный забор — жалюзи, сделанный с металлического профиля;
габионные конструкции (представляют собой металлическую сетку, которая наполнена материалом, в данном случае камнями);
сооружение временных заборов.

Рейтинг популярных заборов возглавляет металлические ограждения. Основными их преимуществами являются долговечность, выносливость к разным повреждениям. Это как раз тот вариант, когда можно потратить деньги один раз на установку и покупку самого забора и не заниматься этим вопросом на протяжении 20 лет.

Выбирая изгородь, и устанавливая его на своем участке, стоит обратить внимание на находящиеся рядом объекты. Высокий и глухой забор заказать стоит, если он установлен будет возле дорог или непосредственно напротив фасада. Но, если рядом находится приусадебный участок соседей, то стоит задуматься о выборе другого забора, чтобы не затенял и не мешал росту растений

Также немалую роль играет соответствия стиля забора с основным видом дома

Но, если рядом находится приусадебный участок соседей, то стоит задуматься о выборе другого забора, чтобы не затенял и не мешал росту растений. Также немалую роль играет соответствия стиля забора с основным видом дома.

Как сделать ворота гармошка своими руками

При выборе дверей обязательно учитывают дизайн и особенности конструкции. Для маленькой площади подходят только компактные створки, занимающие мало пространства при открывании, а для больших проемов используют крупные блоки. Их можно купить в готовом виде или сделать собственноручно.

Раздвижные панели должны гармонично сочетаться с расположенными на территории постройками: забором, гаражом, зданием и обладать необходимой прочностью. Створки дверей изготавливают из дерева и листов профнастила, но самым лучшим материалом считается сталь, при условии что железные ворота будут обработаны средством против коррозии.

Материалы и инструменты

Ворота гармошкой устанавливают при наличии необходимого материала. Для работ понадобятся:

2 железные П-образные планки (швеллеры) в качестве опоры;
уголки из металла для соединения планок;
колесики с подшипниками для обеспечения передвижения полотен;
железная труба размером 25/25 мм, для того чтобы изготовить каркас;
петли для створок;
элементы соединения конструкции с несущими стенами (анкера, заклепки);
утеплитель — минеральная вата или пенопласт.

В качестве инструментов будут нужны:

рулетка, уровень или отвес;
набор электродов;
шлифовальная машинка;
сварочный аппарат;
дрель и шуроповерт;
болгарка.

Подготовительные работы

Чтобы правильно сделать ворота гармошкой своими руками, следует составить чертеж. На нем отмечают высоту и ширину проема для двери в соответствии с выбранным типом сооружения. Эти факторы определяют число планок и их габариты. Полосы раздвижной двери должны иметь одинаковый размер.

Установка опор

Для каждого вида конструкций обязательно требуются опоры. Если гаражные двери устанавливаются впервые, то следует провести укрепление проема. Для этого используют П-образные планки. Они должны занимать не всю ширину проема, а только ту часть, где будут размещаться ролики. Для того чтобы установить опорные планки, выполняют следующие операции:

Измеряют высоту гаражного проема, а затем вычитают из нее толщину направляющей.
На швеллерах делают отметку, соответствующую нужному размеру и отрезают при помощи болгарки необходимую часть.
На концах планок, используя сварку, устанавливают уголки из металла.
Швеллера приваривают к низу проема и боковым стенам, а затем закрепляют при помощи анкеров.

Сборка каркаса

Внутреннюю конструкцию изготавливают из железных труб. Их нарезают болгаркой на куски нужных размеров, размещают на ровной поверхности и проводят сварку каркаса. Для того чтобы двери смыкались плотно, к трубке нижней части рамы приваривают железный стержень, который во время закрытия будет зацепляться за пройму в полу. На трубку панели и на опору прикрепляют скобы для будущего замка. Для придания конструкции жесткости по периметру дверной рамы устанавливают поперечные и диагональные балки.

Монтаж навесов

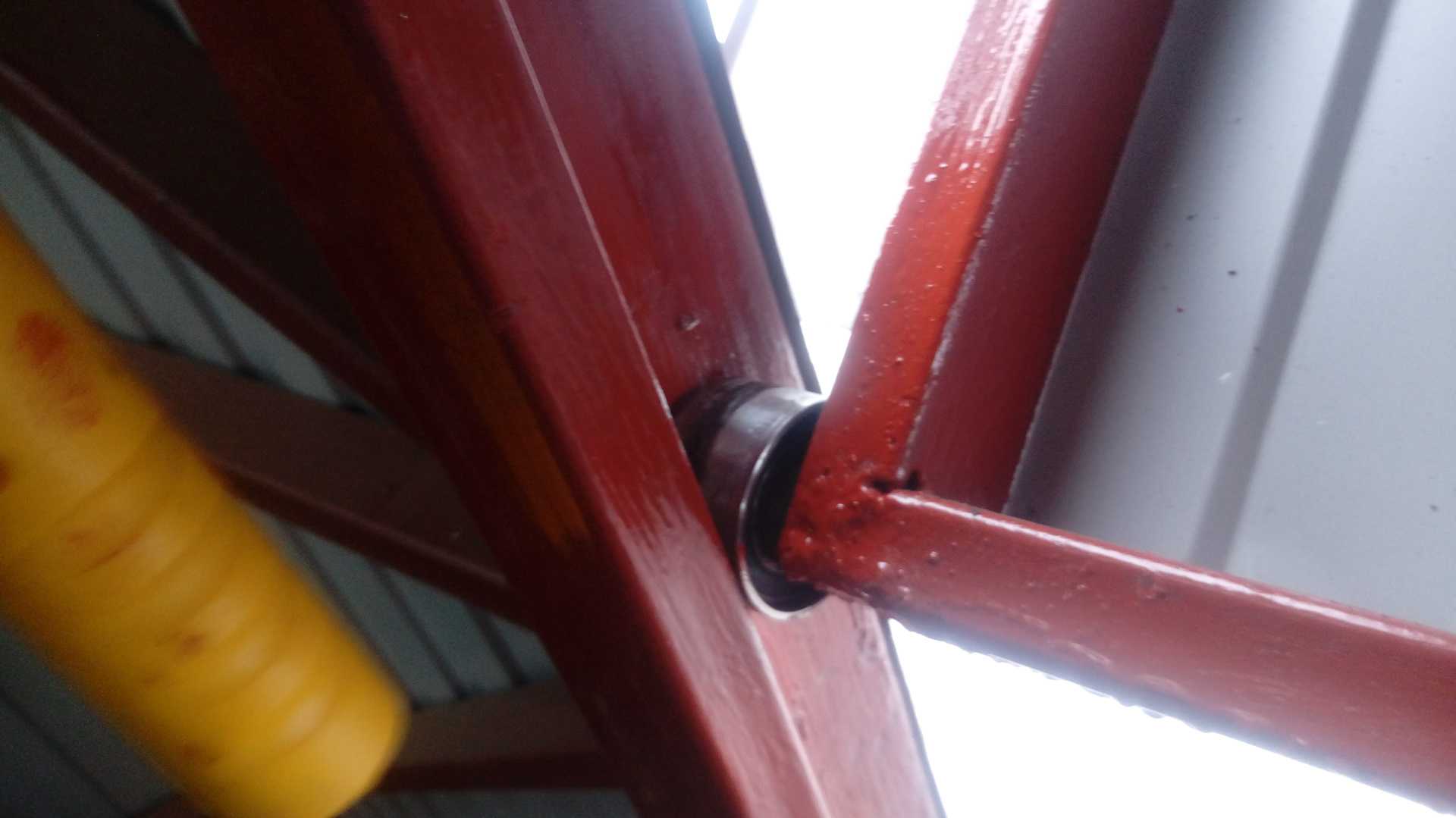

Полотна въездных дверей соединяют при помощи навесов. Для этого используют петли на подшипниках. На одном полотне располагается по 2 элемента. Закрепляют их таким образом, чтобы панели складывались, как гармошка.

Крепление направляющей и роликов

Чтобы прикрепить ролик, к самому краю панели приваривают металлическую пластину, а затем присоединяют к ней стержень из закаленного металла. Его диаметр обязательно должен соответствовать диаметру отверстия в ролике. Свободный конец стержня следует согнуть под прямым углом, вставить в ролик и закрепить шайбой. В собранном виде складные ворота гармошкой должны плавно и легко двигаться.

Обшивка ворот

По окончании работ приступают к обшивке облицовочными материалами. Для этого применяют фанеру, ДСП, профнастил или оцинкованный металл. Листы скрепляют, используя сварку, заклепки или саморезы. Щели, образующиеся между полотнами, закрывают эластичной резиной или плотным брезентом. Во время данного процесса следует определить место под навесной (врезной) замок.

Дополнительная обработка

Складные ворота своими руками каждый старается сделать не только удобными, но не пропускающими шум и холод. Для сохранения хорошего микроклимата в гараже внутреннюю сторону двери следует утеплить. В качестве утеплителя подойдет минеральная вата (каменная, шлаковая, стеклянная) или пенопласт. Эти материалы устойчивы к влаге, обладают хорошими звукоизоляционными свойствами и высокой прочностью. Их удобно нарезать канцелярским ножом. Закрепляют утеплитель с помощью монтажной пены.
