Принцип работы
Устройство функционирует за счет установленного в нем микроконтроллера. Контроллер санкционирует включение и выключение света по хлопку. Данный прибор при желании можно использовать для контроля за другими электробытовыми устройствами (кондиционерами, вентиляторами и т. п.).
Звук от хлопка проходит через микрофон, там усиливается и трансформируется электрический импульс. Далее происходит выравнивание звука благодаря работе выпрямляющих диодов. Звук находится под контролем резистора (если уровень громкости звука ниже заданного, резистор не допустит срабатывания прибора).
Свет отключается и включается после последовательной зарядки и разрядки конденсаторов. По окончании полного цикла деятельности (по еще одному хлопку) резистор и конденсатор C10 разряжаются за четыре секунды. Это приводит устройство к выключению.
Выключатели света, активирующиеся звуками от хлопков, можно найти в продаже или сделать самостоятельно. Рассмотрим прибор «Экосвет-Х-200-Л», выпускаемый белорусской . Он обладает следующими техническими характеристиками:
- мощностью нагрузки — до 300 ватт;
- силой звука — 30–150 децибел;
- напряжением сети — 220 вольт.
Хлопковые выключатели «Экосвет-Х-300-Л» предназначены для включения и выключения освещения по громкому и звонкому звуку В комплект кроме непосредственно выключателя входит коробка и инструкция по монтажу. Цена данного выключателя в сравнении с аналогичными приборами других изготовителей является вполне демократичной. Выключатель выпускается в защитном корпусе класса IP-30. Работать он может при температуре от -20 оС до 40 оС.
ЧИТАТЬ ДАЛЕЕ: Колонковое бурение скважин технология и нюансы проведения работ
Такое устройство сочетается фактически с любыми светильниками: галогенными, люминесцентными, энергосберегающими, LED и стандартными лампами накаливания. Размер устройства — не более спичечного коробка, поэтому его легко разместить в основании любого источника света. Крепится выключатель с помощью двустороннего строительного скотча или саморезов.
Медные провода можно соединить при помощи клемм Wago
Плюсы клеммников Wago:
- быстрота, аккуратность и лёгкость соединения проводов;
- электробезопасность;
- отсутствие необходимости использовать специальный инструмент электрика;
- надёжность;
- эстетичность и красота.
Минусы клеммников Wago:
- высокая цена;
- не слишком удобное расположение гнёзда.
Для диммерного включения электричества применяется оптико-акустический выключатель. Он действует следующим образом:
- Звуковой сигнал (в нашем случае это хлопок) поступает на чувствительную мембрану микрофона. Там звук конвертируется в электрический импульс. При проходе через операционный усилитель мощность импульса увеличивается и осуществляется зарядка конденсатора. При достижении зарядом большей величины, чем на ёмкости, происходит переключение компаратора. Ноль при этом на выходе заменяется импульсом от логического участка.
- Такая цепочка последовательно активируется в выключателе после получения акустического сигнала от микрофона. Затем запускается транзисторный генератор, направляющий электрические импульсы, и открывается симистор. Через него происходит поступление электропитания на источник света.
- Через некоторое время конденсатор теряет уровень напряжения. При этом симистор принимает управляющие электрические сигналы с постоянно увеличивающимся фазовым замедлением, вследствие чего происходит плавное выключение света. При оптимальном подборе номиналов световой источник выключается с паузой до трёх минут.
Для диммерного включения электричества применяется оптико-акустический выключатель
Принцип работы
Внимание Выключатель-хлопушка необходим для удалённого управления электрическими приборами и источниками освещения. По первому хлопку свет включается, а по второму — выключается. Чувствительный микрофон улавливает звуковую волну и передаёт импульс на усилитель мощности
Затем сигнал поступает на базу ключа для подключения в работу транзистора, открывается P-N переход. В электрическую цепь начинает поступать ток
Чувствительный микрофон улавливает звуковую волну и передаёт импульс на усилитель мощности. Затем сигнал поступает на базу ключа для подключения в работу транзистора, открывается P-N переход. В электрическую цепь начинает поступать ток
По первому хлопку свет включается, а по второму — выключается. Чувствительный микрофон улавливает звуковую волну и передаёт импульс на усилитель мощности. Затем сигнал поступает на базу ключа для подключения в работу транзистора, открывается P-N переход. В электрическую цепь начинает поступать ток.
Если сказать проще, то подача и прерывание энергии происходят за счёт получения звуковых сигналов микрофоном. Используется в помещениях с минимальным уровнем шума.
Варианты исполнения и особенности
- Стандартное изделие. Подключается в простую схему электрической цепи параллельно с выключателем света прибора и настраивается на нужный звуковой диапазон.
- Сочетание с таймером. Электричество поступает в цепь на определённый промежуток времени после получения команды.
- С интеллектуальной составляющей. Изделие сложной конструкции, способно различать поступающие сигналы и активировать определённый прибор.
- Для слаботочных систем. Применяется в сигнализациях, для активации камер, микрофонов, выдачи информации на пульты охраны.
Важно
Необходимо продумать место установки заранее. При использовании механического переключателя наша самоделка не участвует в работе.
Виды звуковых выключателей
Акустические выключатели могут реагировать на голосовые команды и хлопки
Существуют следующие типы акустических выключателей:
- Приборы, реагирующие на хлопок. Заранее программируется, при каком количестве хлопков будет выполняться та или иная команда.
- Приборы, реагирующие на голос или заранее поставленную команду.
- Комбинированные устройства (например, светоакустический выключатель). В них могут устанавливаться звуковые, световые датчики или сенсоры движения. Это наиболее технологичные устройства, у которых риск ложного срабатывания максимально снижен.
- Устройства для слаботочных систем. Используются для подключения видеокамеры или передачи команды охране.
Акустические выключатели стали популярными благодаря удобству применения. Они полезны для пожилых людей, лежачих больных и маленьких детей. Приборы такого класса уже активно используются в системе «Умный дом».
Выключатель по хлопку с микроконтроллером
Микроконтроллер — это маленький кусочек кремния, покрытый пластиком и имеющий металлические выводы, который не выполняет никаких функций без программного обеспечения. Применение его в любой техничке делает её умной и предполагает использование в системе «Умный дом».
Отличие от стандартного звукового выключателя:
- уменьшенное время срабатывания до 100 микросекунд;
- возможности перепрограммирования, установки индивидуальных параметров;
- увеличенный радиус действия;
- возможность изменения порогового значения сигнала (для устранения помех и исключения реагирования на ложные команды);
- плавное изменение яркости освещения;
- меньшее количество составных частей;
- защита от замыкания.
Диммерный акустический выключатель
Оптико-акустический выключатель для скрытой проводки Диммирование – это регулировка нагрузки, которую потребляет прибор. С помощью диммеров можно плавно включать свет, регулировать яркости светодиодной лампы или лампочки накаливания. Не применяется для люминесцентной лампы. Также диммерные устройства могут применяться для регулировки температурного режима в утюгах, паяльниках, чайниках и других бытовых приборах.
Оптико-акустический выключатель нужен для диммерного включения электричества. Принцип работы микросхемы следующий:
- сигнал в виде звука попадает на микрофон;
- звук переводится в импульс;
- импульс отправляется на микроконтроллер и проходит через усилитель, заряжая конденсатор;
- достигается заряд большой величины, после чего переключается компаратор;
- ноль на выходе меняется на импульс;
- активируется транзитный генератор, который направляет импульсы;
- открывается симистор, через который проходит питание на светильник;
- конденсатор теряет уровень напряжения;
- на симистор подается сигнал с возрастающим фазовым замедлением;
- плавно включается свет.
Если правильно подобрать все номиналы компонентов, светильник выключается с паузой до 3 минут. Для работы диммера нужна лампа с мощностью не ниже 40 Вт. Напряжение на оптико-акустическом переключателе плавно изменяется в диапазоне от 0 до 220 В.
Преимущества:
- благодаря плавному включению увеличивается срок службы лампы;
- возможность создания освещения нужной яркости в определенном месте;
- возможность управления светом с помощью интеллектуальных систем.
К недостаткам можно отнести невозможность размыкать сеть в случае короткого замыкания и отсутствие защитной функции от перегрузок.
Применение хлопкового выключателя
Хлопковый выключатель позволяет проводить включение света по хлопку. Для того чтобы отключить это устройство вам также необходимо хлопнуть в ладоши. Это устройство имеет достаточно простой алгоритм работы. После первого хлопка вы включите устройство, а после второго оно будет выключено.
Выключатели по хлопку необходимо устанавливать в тихих помещениях. К этим помещениям можно отнести:
- Спальню.
- Кладовую.
- Подсобку.
- Подвал.
Их не рекомендуется устанавливать в помещениях, где постоянно собирается много людей. Лишние шумы могут повлиять на качество его работы. К этим помещениям можно отнести офисы, мастерские и производительные площадки.
Чаще всего хлопковый выключатель устанавливают в спальне. Если вы будете лежать в постели, то больше не потребуется вставать с постели. Включить светильник по хлопку можно с помощью этого устройства.
При его установке не следует путать это устройство с акустическим выключателем. Акустические устройства будут срабатывать на шум, а хлопковый выключатель только на хлопок. В первую очередь это устройство будет полезно детям. Раньше выключатели устанавливали высоко и дети не могли до них дотянуться. Теперь ребенок может включить свет по хлопку.
Схемы сборки

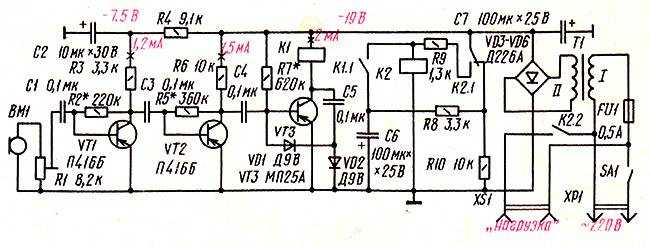

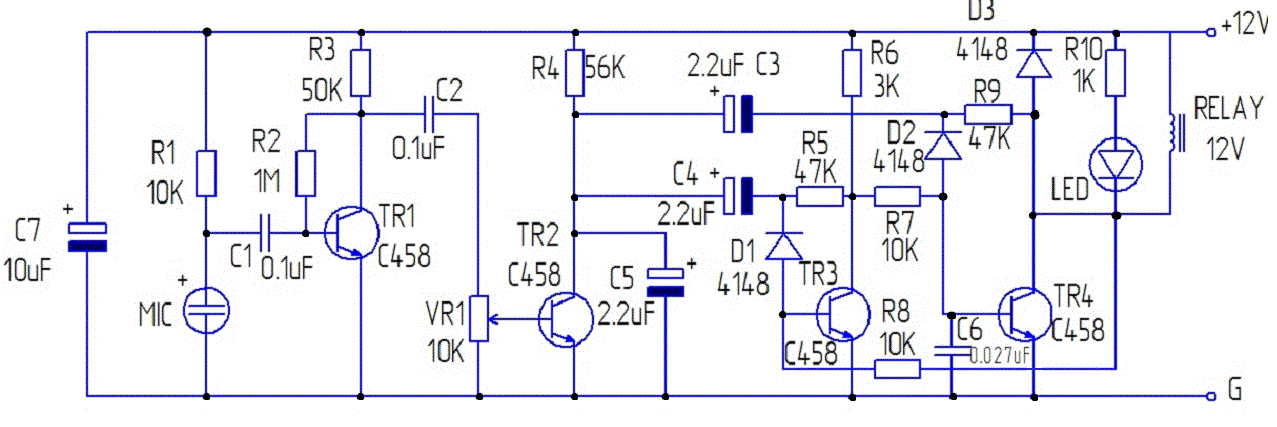

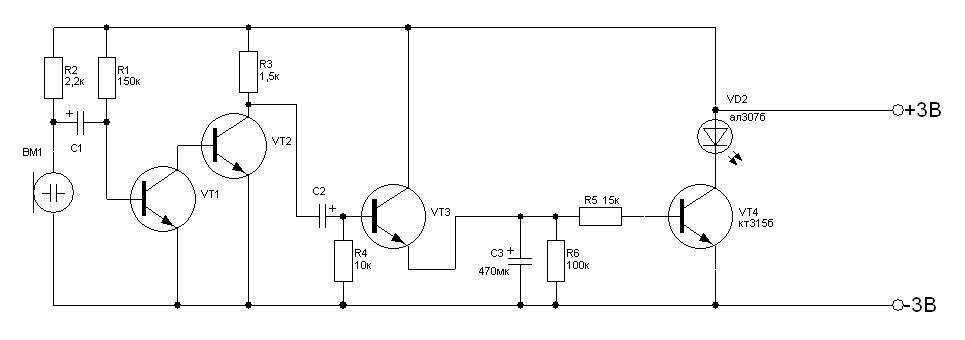

Все хлопковые или акустические автоматы объединяет наличие в схеме микрофона, который нужен для регистрации звука. Также в конструкции предусмотрен усилитель, триггер или реле времени, для управления силовым переключателем.

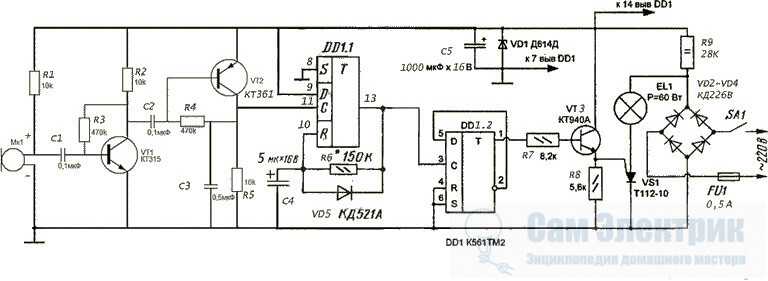

В данной схеме, работающей от сети 220в, сигнал с электретного микрофона поступает на транзистор VT1 для усиления, далее на узел согласования сопротивления и эмиттерный повторитель на транзисторе VT2. А затем на компаратор и триггер, собранные на цифровой микросхеме К561ТМ2.
Компаратор необходим для защиты выключателя от акустических помех, он отсекает слишком короткие или продолжительные звуки. Сигнал, который прошел через фильтр, меняет состояние триггера (на включено или выключено), а тот в свою очередь через силовой транзистор, реле и тиристор управляет нагрузкой. В качестве нее может выступать любая лампа, например — накаливания.
Вот похожая по назначению схема сборки самодельного хлопкового выключателя — на интегральном таймере.

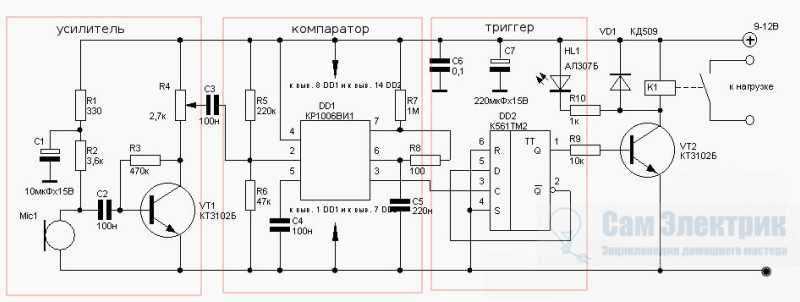

Для удобства изучения схемы мы выделили на ней основные узлы: усилитель микрофона на транзисторе КТ3102, компаратор на микросхеме ne555, триггер ТМ561 и транзистор КТ3102, который управляет силовым реле.
Не менее интересным будет самостоятельная сборка акустического реле на микроконтроллере Ардуино и готовых модулях к нему, что существенно упростит понимание принципов работы начинающими и позволит точно настроить некоторые параметры работы.
Чтобы сделать хлопковый автомат своими руками, необходимо подготовить три платы:
Arduino Nano;
звуковой модуль;
модуль силового реле (обратите внимание, чтобы он был на 5 вольт).
Также необходим компьютер для загрузки прошивки, USB-шнур, блок питания на 5 Вольт (подойдет любая зарядка для телефона). На ПК нужно установить программу Arduino IDE, для прошивки микроконтроллера. Скачать ее можно бесплатно с официального сайта разработчика платы.
Скопировав текст скетча (программы) и вставив его в окно Arduino IDE, можно сразу же прошить контролер. Изменяя некоторые параметры и перезаписывая устройство, можно тонко настроить самодельное звуковое реле под себя для стабильной работы. Как видим из схемы, на к контролеру подключено четыре провода: два на питание. Желтый провод, подключенный к контакту 13, предназначен для управления силовым реле. Зеленым отмечен провод управления от модуля микрофона, подключенный к аналоговому входу А0 контроллера.
Микросхема содержит в себе 8 аналоговых входов и 14 цифровых контактов вход/выход. Для нашего проекта мы взяли А0 и D13, так как вместе с ним загорается светодиод на плате Ардуино, и вы сможете наглядно увидеть, когда на релейный модуль подается сигнал.

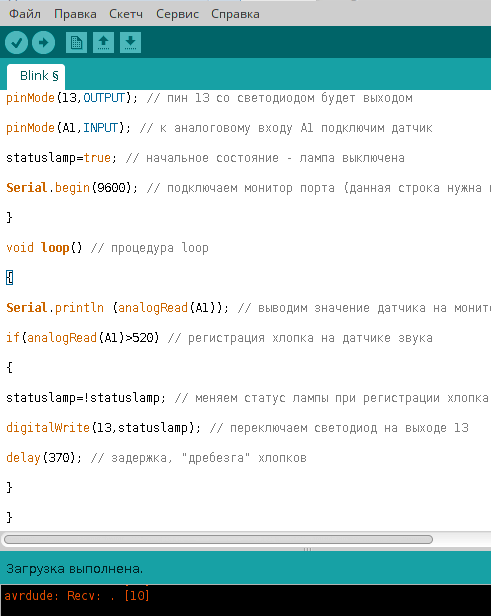

Скетч Ардуино для изготовления звукового реле: Скетч
Изменяя значение x в строке if(analogRead(Al)>x), мы устанавливаем порог чувствительности, максимальное значение которого — 1024. Внося изменения в строку delay, изменяется промежуток задержки после исполнения скетча. Тем самым устанавливается время готовности к переключению. В дополнение с этим регулируется защитный порог от помех и ложных срабатываний. Кроме того, чувствительность микрофона можно подкорректировать переменным резистором на плате с помощью маленькой отвертки.
Для проверки и настройки схемы, нами была взята плата Ардуино UNO, основанная на базе микроконтроллера ATmega238. При этом подходят и любые другие модели, так как мы не задействуем много пинов платы, а скетч не требует высокой производительности.
На видео ниже наглядно показывается самодельный хлопковый выключатель, который мы собрали по предоставленной схеме:
Дистанционный выключатель света. Три варианта
В данной статье приведем несколько вариантов схем, при помощи которых можно изготовить дистанционный выключатель света.
Дистанционный выключатель света при помощи ПДУ

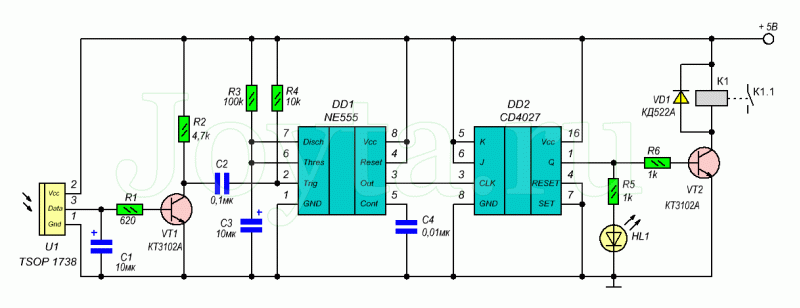

Это простая схема для дистанционного включения и выключения любого электрического устройства при помощи обычного пульта дистанционного управления (ПДУ).
Дальность действия дистанционного выключателя составляет около 10 метров. В качестве датчика используется 3-контактный ИК- приемник (TSOP 1738 или его аналог), работающий на частоте 38 кГц. При обнаружении ИК-излучения, на выходе датчика появляется сигнал лог.0, который в свою очередь усиливается транзистором VT1.
С выхода транзистора VT1 усиленный сигнал запускает ждущий мультивибратор на таймере NE555 . Импульс с выход (3) таймера, имеющий длительность в 1 секунду, переключает JK-триггер, чей выход (1) через транзистор (VT2) управляет электромагнитным реле. С каждым новым сигналом от NE555, выход JK-триггера будет изменяться на противоположное состояние.
Светодиод HL1 используются для отображения состояния выходного каскада во время работы устройства. Схема запитана от стабилизатора напряжения 7805. Конденсатор С2 и резистор R4 предназначены для предотвращения ложного срабатывания таймера NE555.
Дистанционный выключатель света по хлопку
Вариант 1
Эта схема дистанционного акустического выключателя предназначена для дистанционного включения / выключения света либо изменения скорости вращения напольного вентилятора. Особенность данного дистанционного выключателя в том, что управление нагрузкой происходит по звуковому сигналу (хлопку). Так же данная схема может быть востребована, в целях безопасности, для бесконтактного включения и выключения электроприборов в помещениях с повышенной влажностью.
Устройство имеет три канала управления, каждый из которых оснащен индикатором на светодиоде. Основу схемы акустического выключателя составляют две микросхемы: таймер NE555 и десятичный счетчик-делитель К561ИЕ8 (аналог CD4017)
Микросхема NE555 в данном случае подключена в режиме ждущего мультивибратора. При изменении сигнала на входе 2 таймера NE555, на его выходе 3 появляется одиночный импульс, после чего ждущий мультивибратор переходит в исходное состояние. С помощью формулы, приведенной ниже, можно длительность выходного импульса:
В то время, когда кто-то хлопает в ладоши, звуковой сигнал при помощи конденсаторного микрофона преобразуется в электрический. Затем этот сигнал поступает на базу транзистора VT1, который в свою очередь запускает ждущий мультивибратор на NE555.
Сигнал с выхода 3 таймера NE555 поступает на счетный вход (вывод 14) микросхемы К561ИЕ8. После получения сигнала тактовой частоты, счет начинается с нуля. С каждым новым входным сигналом (хлопком) происходит последовательное появление сигнала высокого уровня на выходах К561ИЕ8. (Подробное описание К561ИЕ8.)
Поскольку схема имеет три канала для управления, то следующий выход (вывод 10) подключены к выводу обнуления счетчика (вывод 15), и при появлении на выводе 10 лог.1 происходит сброс счетчика, в результате чего все три канала обнуляются и счет начинается снова.
При первом хлопке на вывод 2 будет лог.1 — загорится светодиод HL1 и включится реле К1, при следующем хлопке лог.1 появится уже на выводе 4 — загорится светодиод HL2 и включится реле К2, при этом на выводе 2 будет лог.0 и светодиод HL1 погаснет (реле К1 отключится) и так далее.
Вариант 2

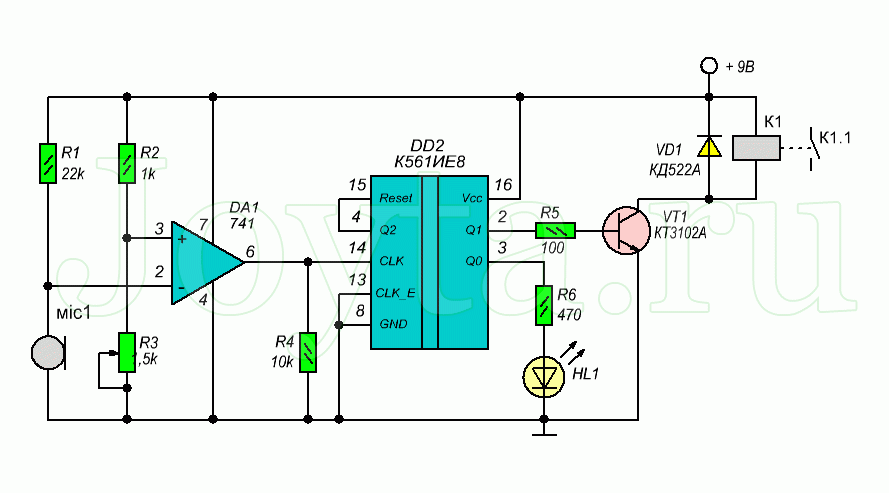

Звуковой сигнал, принятый микрофоном, усиливается микрофонным усилителем на ОУ 741. С выхода ОУ сигнал поступает на вход десятичного счетчика К561ИЕ8, работа которого была описана в предыдущей схеме.
C помощью резистора R3 регулируют чувствительность ОУ 741. Резистор R1 устанавливает чувствительность микрофона. Резистор R4 предназначен для исключения ложных срабатываний счетчика К561ИЕ8. Свечение светодиода HL1 указывает на выключенное состояние нагрузки.
Дистанционный выключатель света на основе лазера
Эта простая схема дистанционного выключателя построена на таймере NE555. В качестве управляющего элемента использована лазерная указка. Эта схема была опробована в работе с расстояния 50 метров и показала хорошие результаты. По большому счету дальность действия зависит от мощности и качества самого лазера. Электрическая схема дистанционного выключателя:
Промышленные реле
Рассмотрим несколько моделей акустических реле, которые можно приобрести.
Лестничный автомат ASO-208
Внешний вид акустического реле ASO-208
Одно из недорогих реле от белорусских производителей — его можно приобрести за 300-400 рублей (около 7-8 долларов). Устройство вполне достаточно для стандартной лестничной площадки. Как видно на фото оно, поддерживает лампочки до 150 ват, чего хватает для освещения любой лестничной площадки даже лампами накаливания (хотя если экономить, то лучше применять светодиодные, энергосберегающие).
Реле монтируется прямо на стенку и имеет встроенный микрофон. Чувствительность микрофона регулируемая.
Например, если устройство установлено далеко от входных дверей, то ее можно увеличить, если же имеется фоновый шум, то уменьшить. Регулировка осуществляется ручкой, которую можно проворачивать отверткой или любым другим подобным инструментом.
При максимальном уровне гарантируется срабатывание даже на звон связки ключей.
В реле встроена задержка выключения на 1 минуту, после того как был распознан последний звук. Задержку, к сожалению, изменить нельзя.

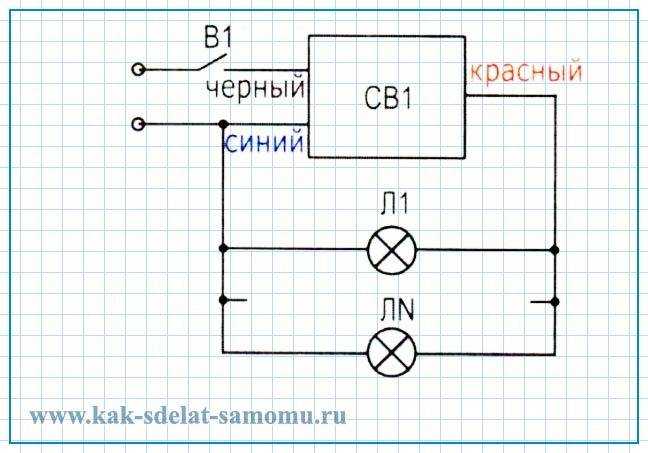

Подключение просто:
- К клеммам L и N подводим питание после выключателя или реле, которое исключит работу устройства в светлое время. Желательно чтобы на контакте L была фаза, а на N ноль. Хотя если перепутать реле все равно будет работать.
- На оставшиеся две клеммы подключаем светильники.
Реле ЭВ-01
Внешний вид акустического реле ЭВ-01 Л
Это датчик шума для освещения уже российского производства (ООО «Реле и автоматика»), цена его тоже порядка 300-400 рублей. От предыдущего устройства отличается меньшей мощностью подключаемой нагрузки, всего лишь 60 Вт. Однако и этого хватит для большинства лестничных подъездов и площадок.
Как и в предыдущем случае, оно монтируется прямо на стену и имеет встроенный микрофон. Его чувствительность, к сожалению не регулируется. Производитель гарантирует срабатывание на любой звук в радиусе 5 метров. Присутствует также задержка выключения, она правда меньше всего 50 секунд.
Плюсом данного реле является наличие фотоэлемента, который разрешает работу только в темное время суток. Его чувствительность тоже не регулируется, поэтому нужно выбирать место установки устройства так, чтобы не было ложного срабатывания, например, от засветки через окно уличными фонарями.
Подключается устройство точно так же как и предыдущее, правда клеммы скрыты под крышкой корпуса.
Реле с Али Экспресс
Более дешевое устройство можно заказать на всем известной площадке Ali Express. Например, там предлагается акустическое реле Joying Liang (на сайте название: РАДУЯСЬ ЛЯН Звук Свет Управления Задержки Переключатель Поверхностного типа Энергосберегающие Акустическая Светло-активируется Реле, это последствия автоматического перевода) всего за 266 рублей.
Это устройство по своим характеристикам похоже на реле российского производителя.
- Управляемая нагрузка — 60 Вт.
- Время задержки — 40-50 сек.
- Отсутствует возможность регулировки чувствительности микрофона и датчика света.
Подключается реле с помощью клемм выпущенными из корпуса проводами (их можно зажать во внешний клеммник).
Плюсы и минусы
Важнейшим преимуществом звукового переключателя перед классическими является простота и удобство использования. Пользователю не нужно думать, куда установить выключатель.
Основные преимущества:
- работают с любыми электроприборами или источниками света;
- возможность включить и выключить бытовой прибор или свет, находясь в любой точке комнаты;
- отсутствие лишних проводов;
- надежность и длительный срок службы;
- бесшумность;
- безопасность.
Недостатки:
- Современные датчики умеют распознавать звук, который нужен для включения и выключения. Пользователю нужно точно знать, на какой именно сигнал отреагирует сенсор.
- Зона чувствительности ограничена. В большой по площади комнате придется хлопать громко или подходить ближе к сенсору. Если увеличить чувствительность, датчик может ложно среагировать на аналогичные звуки.
В корпусе на транзисторах
Выключатель в корпусе на транзисторах размещается в пластиковой коробке со степенью защиты от пыли и влаги ≥ IP30. Благодаря применению печатных плат с SMD-элементной базой,пьезоэлектрического датчика и твердотельного реле, размеры современного акустического выключателя в корпусе на транзисторах не превышают габаритов спичечного коробка.
Транзисторные устройства успешно локализуются в слаботочные сети (сигнализации, видеонаблюдения и т.п.).

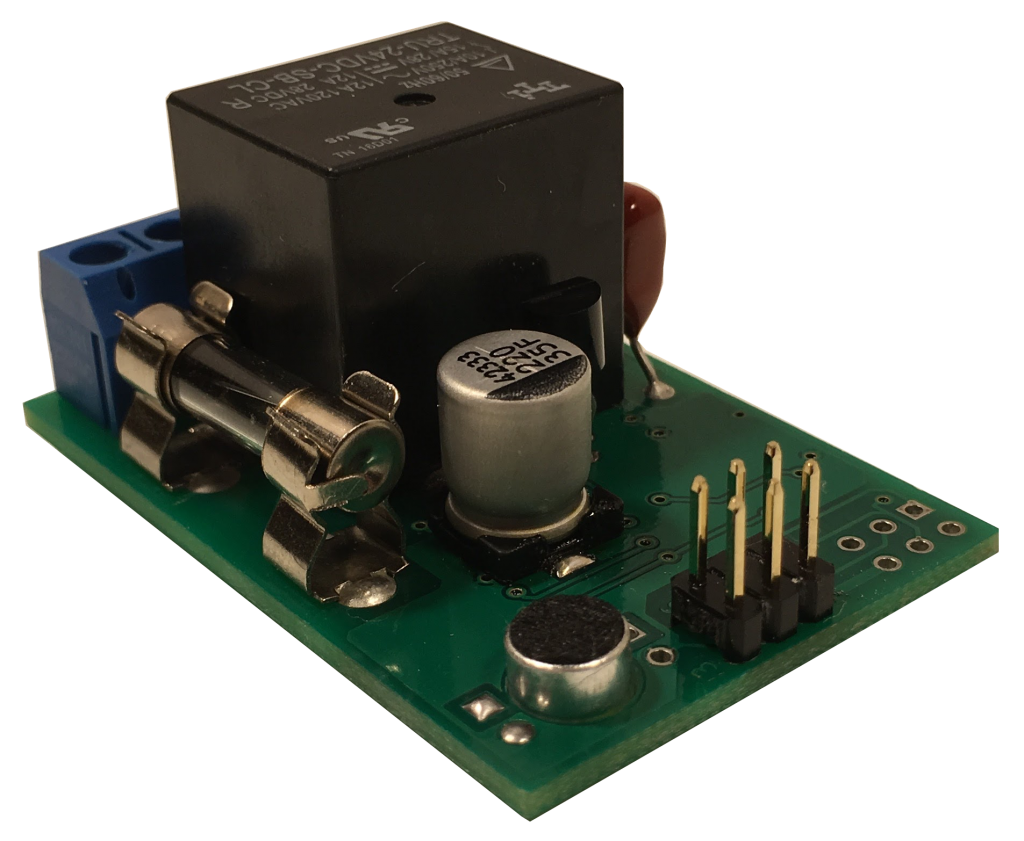

Без корпуса
Применение изделия без корпуса оправдано в случае, если пользователь собирается встраивать изделие в корпус какого-то электроприбора. Например, предполагает закрепить печатную плату с компонентами и акустическим датчиком под кожухом кондиционера или в подставке вентилятора. Открытая сборка компактнее и заметно дешевле, чем девайс в корпусе.
Выключатели и светильники «вилка-розетка»
Выключатель типа «вилка-розетка» представляет съемное электроустановочное изделие в пластмассовом корпусе с входной вилкой для включения в сеть. Изделие оснащается 1-3 выходными розетками для подключения торшеров, бра, сложной бытовой техники, аппаратуры, гаджетов и других энергопотребителей. Изделие является переходником на пути следования электрического тока от сети 220 В к нагрузке, оснащенным платой управлением звуком.
Обыкновенная пристыковка выключателя типа «вилка-розетка» позволяет подсоединить модуль с акустическим датчиком без электромонтажных и установочных работ.
Очень просто вставить в стационарные розетки комнаты 1–4 выключателя и настроить на разных потребителей (или группы потребителей для устройств с выходами типа «двойник» или «тройник»). Например, 1-й выключатель будет подключать отключать сетевую розетку от 3 хлопков, 2-й сработает от 4, 3-й среагирует на 5 хлопков, 4-й будет управлять 6-ю хлопками в ладоши.
Встроенный в «вилку-розетку» акустический коммутатор срабатывает от хлопков в ладоши благодаря селективной фильтрации, выделяющей характерные звуки на фоне шумов.
Отличия между хлопковым и звуковым (голосовым) выключателем
Голосовые управляющие устройства сложнее переключателей «хлопкового» типа. В них задействованы специальные активные фильтры на микросхемах, выполняющие функции декодера команд. Они распознают последовательность гласных звуков определенной частоты и длительности, игнорируя акустические помехи.
Самодельные акустические реле
Теперь перейдем к схемам для сборки своими руками. Приведем несколько вариантов разной сложности.
Простейшая схема на одном транзисторе
Начнем с простейшей схемы из двух блоков собственно акустического реле и триггера для управления нагрузкой.
Акустическое реле
Реле собранно всего лишь на одном транзисторе, вот его схема.
Используется старый германиевый транзистор МП 39, его легко найти в старой технике 60-90 годов выпуска, там же легко найти и остальные элементы, в том числе и диоды Д 2 Б.
В качестве датчика применен угольный микрофон от старого телефона ТА 68 (аналоги ТАИ 43, ТАН 40). Эти микрофоны используются в простейших телефонах с дисковым номеронабирателем, в которых не встроены усилители.
Достоинство угольного микрофона — огромная чувствительность, недостаток — узкий частотный диапазон пропускания. Но в нашем случае минус является плюсом, так как уменьшается возможность срабатывания от посторонних шумов, то есть избирательность устройства.
Работает схема следующим образом:
При чрезмерной чувствительности реле можно устроить регулировку, установив переменный или построечный резистор сопротивлением около 100 Ом последовательно с конденсатором С1.
В принципе можно включить последовательно с контактами КР1 обычное мощное реле, рассчитанное на 220 В, которое и будет управлять освещением, но такой подход не очень удобен. При исчезновении шума свет будет гаснуть. Поэтому нужно применить реле с задержкой выключения.
Схему можно собрать как навесом, так и на макетной или печатной плате. Авторский вариант представлен на фото ниже.
Для питания можно использовать любой блок питания с напряжением 9-12 вольт. В случае соблюдения всех мер безопасности, даже бестрансформаторный.
Триггер для управления освещением
Автор схемы предлагает несколько другой подход, для управления освещением — он смонтировал триггер на поляризованном реле РП 4. В данном случае после каждого звука (хлопка в ладоши) происходит переключение двух ламп. Если оставить только одну, то она будет просто включаться выключаться.
Управление освещением в этом случае будет выглядеть следующим образом:

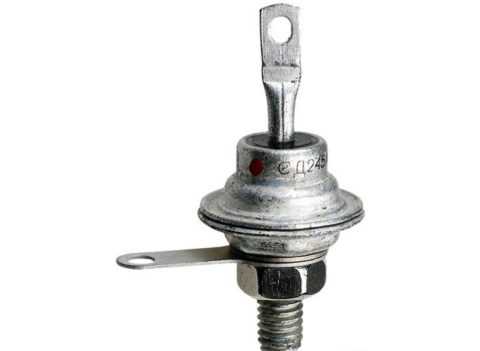

В данной схем можно использовать любые мощные диоды, рассчитанные на ток, проходящий через ламы освещения, и напряжение 220 В, например Д245.
Работает триггер следующим образом:
Если нам необходимо чтобы триггер управлял только одной лампой, то вместо второй включаем последовательной конденсатор 0,25 мкФ х 300В и резистор 10-5 кОм мощностью не менее 2 Вт.

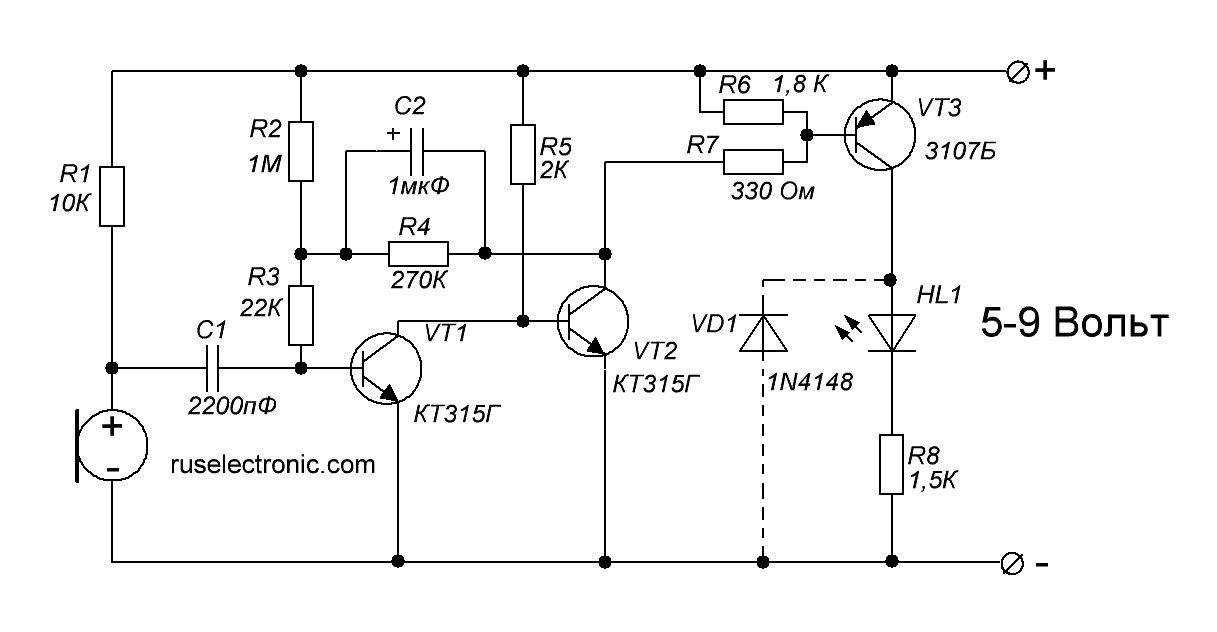

Схема на трех транзисторах
Это более сложная схема на трех транзисторах, зато она уже сама работает как триггер, включая освещение по первому звуку и выключая по второму.
В схеме применены тоже распространенные в радиотехнике транзисторы КТ315 и КТ818 — их можно выпаять или приобрести в любом специализированном магазине. Даже если покупать весь комплект радиодеталей, то он обойдется максимум в 70 рублей, что значительно дешевле готового акустического реле.
Плюсы по сравнению с классическими
Главным преимуществом служит отсутствие движущихся элементов механической системы, приводимой в действие силой человека. Бонусом идет, принцип работы на основе реле или электронных ключей, дающий большую надежность и долговечность, сравнительно с классическими вариантами.
Остальные плюсы вытекают из предыдущего факта. К примеру — можно сделать выключатель полностью герметичным полностью убрав воздействие окружающей среды на его функциональность. Не зря, все системы ручного контроля с высоким индексом защиты IP построены на основе сенсорных принципов работы. Легкость применения тоже достойна упоминания. Для переключения состояния достаточно прикоснутся, или просто поднести руку к устройству.
