Какими должны быть диаметр и длина воздуховода для вытяжки

Применение вентиляционных труб для вытяжки на кухне

Залог красивой и уютной кухни – это ее безупречная чистота. Важны регулярная уборка и чистый воздух. Обыкновенного проветривания здесь недостаточно, так как во время приготовления еды выделяется влага и элементы сгорания, которые оседают на стенах, потолке, полу и мебели. В значительной мере решить эту проблему поможет вентиляционная вытяжка. Данный прибор требует правильной установки, особенно в месте соединения с вентиляционным каналом. Правильно подобрав трубу на вытяжку, получится значительно повысить эффективность вентиляции.

Правильно подобранная и установленная труба повышает эффективность вытяжки на кухне

Любой жилой дом должен быть оборудован вытяжкой. Это важнейшее условие не только для комфортного, но и безопасного проживания, так как сами люди при дыхании выделяют углекислый газ и влагу. Кроме этого, такие продукты распада, как копоть, жир, газы и влажность, появляются во время приготовления пищи.

В результате влага оседает на мебель и стены, образуя плесень, гарь и копоть, которые загрязняют поверхности, а элементы сгорания, такие как углекислый газ, приводят к утомляемости, раздражительности дыхательной системы, ухудшению самочувствия и снижению работоспособности. Канцерогены, выделяемые при жарке, могут вызвать отравление. Именно поэтому важна установка вытяжки, на эффективность работы которой в значительной мере влияют правильно подобранные трубы.

Эволюция и развитие воздуховодов для вытяжки на кухне

В многоэтажках, построенных в советское время, квартиры имели небольшую площадь. Вентиляция в таких помещениях забирала не только вредные вещества из кухни и ванной, но и воздух из жилых комнат. Вентиляционные короба тогда встраивали прямо в стены зданий. В домах индивидуальной застройки вентиляция вообще не предусматривалась, а от вредного влияния углекислого газа жителей спасал обычный дымоход, встроенный в домашнюю печь. Туда улетучивались продукты сгорания топлива и элементы распада, образующиеся во время приготовления еды.

Как правило, вытяжного канала недостаточно, поэтому дополнительно ставится вытяжка с воздуховодом

Свежий воздух в старые дома и квартиры поступал в основном через неплотно прилегающие двери и окна, а нагар и копоть накапливались постепенно на стенах и потолке, поэтому каждый год требовалось проведение побелки. В отдельных квартирах были предусмотрены вентиляционные каналы – прототипы кухонных вытяжек, такая же вентиляция обустраивалась в ванных комнатах и туалетах.

В современных квартирах, кроме вытяжки, монтируют дополнительную систему вентиляции. Она может быть вытяжной и приточно-вытяжной. В энергоэффективных домах монтаж приточно-вытяжной системы с рекуперацией тепла – это обязательное условие.

Сэндвич труба – правильное решение для противодымной вентиляции

Сэндвич труба для вентиляции имеет устройство и характеристики, которые обеспечивают высокий уровень теплоизоляции и пожаростойкости. Они являются неотъемлемой частью таких отопительных приборов как печи, отопительные котлы, камины в частном доме. В самом названии уже определена основная идея их конструкции: две трубы разного диаметра находятся одна в одной, а пространство между ними заполнено базальтовым уплотнителем. Утепленные дымоходы типа сэндвич обладают высокими теплоизолирующими показателями. Отработанный воздух с продуктами горения не имеет возможности охладиться и по всем законам физики быстро поднимается вверх и эвакуируется из помещения.

Особенности обратных клапанов

Нержавеющий обратный клапан

Чтобы избежать эффекта обратной тяги следует установить обратный клапан. Даже при выключенной вытяжке воздух с вентшахты не пройдет обратно на кухню. Клапан не пропустит пыль с улицы. Такие устройства подразделяются на разновидности:

• клапаны с электрическими приводами;
• с подпружиненными лопастями;
• с заслонкой;
• с мембранной.

Если вентканал для вытяжки выходит через стену на улицу, то можно его оборудовать клапаном. Он будет иметь вид бабочки с лопастями, которые держатся с помощью пружин. Лопасти будут служить преградой для приточного воздуха, так как они перекрывают воздуховод.

Проходящий «отработанный воздух» воздействует на пружины и лопасти клапана – они сводятся к его центральной оси. После прохождения воздушного потока с помощью пружин лопасти принимают исходное положение.

Важные особенности монтажа

Ошибки при сборке и монтаже приточного вытяжного трубопровода могут перечеркнуть предыдущие старания по правильному подбору вытяжки, расчету необходимого сечения применяемых труб, выбору необходимых переходных и соединительных элементов

Чтобы вытяжная система работала правильно, следует обратить внимание на такие моменты ее монтажа:

• Собранная конструкция трубопровода не должна иметь прогибов. Если устанавливается гофрированная труба – ее растяжка должна быть максимальной.
• Вся вытяжная система должна заземляться для отвода статического электричества.
• Чтобы не повредить воздухоотвод при его прохождении через стены, используются специальные переходники и гильзы.
• Места всех соединений (между трубами, трубы и вытяжки, трубы и переходника вентиляционной шахты) обязательно должны быть обработаны герметиком.
• Загибы гофрированной трубы до радиусов, которые меньше диаметра применяемой гофры, снизят давление и, следовательно, эффективность работы системы отвода воздуха.
• Оптимальный трубопровод вытяжной системы имеет минимум изгибов и поворотов, его длина – до 3 м, углы изгибов – тупые.
• При большой длине воздуховода из гофры, через 1-1,5 м его необходимо фиксировать хомутами для предотвращения возможного раскачивания при работающей вытяжке.
• Для соединения трубопровода с полостью вентиляционной шахты используйте специальную рамку с решеткой для приточной вентиляции, фланцем для крепления трубы и обратным клапаном. При работе вытяжки клапан закрыт и не допускает попадания загрязненного воздуха обратно в помещение. Когда вытяжка не работает, клапан открыт – происходит свободная циркуляция воздуха.

Поворот трубы под острым углом или на 90° неизменно понизит производительность всей системы на 10%. Несколько таких изломов сделают ее работу малоэффективной, хотя вытяжное оборудование будет работать с перегрузкой. Если нельзя изменить линию пролегания трубы, желательно увеличить ее сечение и мощность вытяжки.

Всегда ли можно устанавливать вытяжку?

Наглухо подключать воздуховод к естественной вентиляции запрещено. На пути к выходу воздух должен преодолеть препятствия из замасленной сетки, мотора и турбины. Кроме того, забор воздуха осуществляется не под потолком, как положено, а с уровня вытяжки. Всё это делает вентиляцию неэффективной, особенно в летний период, когда тяга слабая. К тому же полная блокировка общей вентиляции может привести к накоплению природного газа в случае неисправности газового оборудования и стать причиной взрыва.

Поэтому воздуховоды для вытяжки монтируют в специальные вентиляционные решётки с обратным клапаном. В такой решётке сверху расположено отверстие для воздуховода, а снизу – прорези для вентиляции. При выключенной вытяжке воздух свободно проходит через отверстия и воздуховод. Во время работы прибора клапан не даёт возможности забранному зонтом отработанному воздуху вернуться на кухню. Обратный клапан может быть в виде:

Устанавливать его нужно вертикально под углом 2 градуса. При этом клапан открывается под действием собственной тяжести, хотя на 100 % от обратного попадания пыли он не защищает.

Редко бывает, что в доме отсутствует вентиляционная шахта, нет входного отверстия в нужном помещении. Или в старых домах сильно нарушена естественная вентиляция, и вытягиваемый воздух из кухни попадает к соседям. Для таких случаев подойдут рециркуляционные вытяжки. Принцип их работы: они забирают воздух из кухни, пропускают его через фильтры (угольный, жировой) и обратно возвращают. Минусом такой системы является необходимость постоянно менять фильтры. Это выходит дорого и неудобно. Кроме того, такие вытяжки не решают проблему повышенной влажности в помещении.

Зачем необходимо вытяжное устройство

Вытяжка — важное оборудование на любой кухни. Основной ее функцией является удаление загрязненного воздуха

Дым с продуктами сгорания, кухонными испарениями, запахи, плохо влияющие на самочувствие, все это выводится из помещения данным оборудованием. Это устройство, очищая воздух, заботится о людях, находящихся непосредственно на кухне или в соседних комнатах.

Вытяжка обеспечивает комфортные условия на промышленных кухнях работающему персоналу и благоприятные условия проживания, если она установлена на кухне в жилом помещении.

Схема устройства и принципа работы воздуховода.

Вытяжное устройство решает следующие задачи:

• удаление запахов, образующихся на кухне;
• вывод продуктов сгорания;
• охлаждение воздуха;
• снижение влажности.

Вытяжка предупреждает появление плесени, размножение бактерий, для которых оптимальной является теплая и влажная среда. С вытяжным устройством грязь, жир, копоть не оседают на отделке и предметах интерьера.

Разнообразный дизайн современных вытяжек позволяет выбрать данное оборудование в соответствии со стилем кухни. Сейчас в продаже есть такие устройства разных видов: декоративные, купольные, современные и с этническими мотивами. Можно также купить встраиваемую вытяжку, которая будет практически незаметна в интерьере кухни.

Нормы и требования к кухонным вытяжным системам и монтажу

К вытяжным системам, как и к любой другой технике, предъявляются требования установки и техническим характеристикам:

1. Соответствие размеров вытяжной системы и газовой плиты под ней для максимальной эффективности удаления запахов.
2. Монтировать вытяжку нужно не меньше чем 50-60 см от плиты. Это делается с целью удобства работы. Кроме того, если вытяжка будет опущена слишком низко, есть большая вероятность возгорания скопившегося на ней жира.
3. Производительность вытяжки должна заменять воздух не меньше чем 10 раз в час. Чтобы подсчитать, какой объем вытяжная система должна переработать, надо учесть площадь и высоту потолков на кухне. Рассчитывать по формуле: V = S * h * 10 * 1,3, где S и h – площади и высота комнаты соответственно, 12 – минимальный показатель обработки воздуха за 60 минут, 1,3 – коэффициент поправки.
4. Если ветканала на кухне нет, то вытяжку лучше монтировать уже с возможностью регулировки производительности, рециркуляцией. Если подключить проточную вытяжку к естественной вентиляции, то это приведет к нарушению работы последней. Также не стоит включать такие устройства надолго.
5. Мастера должны четко следовать инструкциям паспорта оборудования.
6. Вытяжка выравнивается по уровню.
7. Недопустимы повороты под тупым углом, любых поворотов должно быть как можно меньше.
8. Если длинна трассы превышает 300 см, то необходим второй вытяжной вентилятор.
9. Не нужно выбирать оборудование с большой мощностью, от него много шума, и оно не предназначено для жилого помещения.

Назначение кухонной вентиляции

В процессе приготовления пищи в воздух выделяется целый букет опасных химических веществ.

Среди них присутствуют:

Монооксид углерода (СО), более известный как угарный газ. Крайне ядовитое вещество, даже в небольшой концентрации приводящее к тяжелым отравлениям всего организма. А при концентрации СО в крови человека, достигающей 5 мл на литр, наступает практически мгновенная смерть. Главная опасность угарного газа состоит в том, что он не имеет ни цвета, ни запаха. Поэтому обнаружить его опасную концентрацию можно лишь по резко ухудшившемуся самочувствию — сильной головной боли, сопровождаемой рвотой. Выделяется СО при любом горении, в том числе и при жарке продуктов на огне кухонной плиты.

• Природный газ (пропан, бутан, метан) — еще один опаснейший химический компонент, присутствующий на кухне. Обычно он используется в качестве энергоносителя для газовых варочных плит. Но в большой концентрации он способен вызывать не только отравление человека, но и стать причиной возгорания и взрыва. Ежегодно в мире сотни человек становятся жертвами утечки газа, чего можно было легко избежать при эффективно действующей вентиляционной системе.
• Канцерогены — летучие вещества, выделяющиеся в воздух при обжарке продуктов, сгорании жиров на сковороде. Это тот самый чад, что стоит на кухне при готовке пищи, а затем оседает на стенах и потолках помещения жирным налётом. Канцерогенные вещества, хотя не могут привести к немедленной смерти человека, как СО или пропан, но способны накапливаться в человеческом организме. Попадая в печень, почки, легкие, эти вещества в итоге становятся причиной возникновения тяжелейших патологий, в том числе онкологических заболеваний.
• Водяной пар — выделяется при варке супов, кипячении чайника. Сам по себе он абсолютно безвреден для человека. Но в больших концентрациях он конденсируется на стенах и потолках внутренних помещений, вызывая появления грибка и плесени. Грибок существенно сокращает срок службы отделочных материалов, а также может поражать и несущие элементы конструкции здания. Микроскопические споры, выделяемые плесенью в воздух, вызывают тяжелые аллергические заболевания — дерматиты, астму, хронический бронхит.

Следовательно, необходимо обязательно оборудовать каждую кухню вентсистемой, в полном соответствии с требованиями и стандартами СНиП и ГОСТ. Это позволит не только соблюсти гигиену на кухне, но и сохранить здоровье, а то и жизнь, обитателей квартиры.

Определенные параметры качественных воздуховодов

Для устройства естественной и механической вентиляции необходимы качественные воздуховоды. Они обязаны соответствовать определенным требованиям. К таким параметрам относятся: герметичность, способность удержать давление воздуха, просчитанное по проекту, способность обеспечить свободное прохождение воздушных масс по ним, возможность поддерживать необходимую теплоизоляцию.

Статья по теме:

Две основные характеристики лежат в основе классификации труб: форма сечения и материал, из которого они могут быть изготовлены. В любом многоэтажном или частном доме установлены воздуховоды прямоугольного или круглого сечения. Вытяжная и приточная вентиляции обеспечиваются трубами, диаметр сечения которых может находиться в довольно широком диапазоне. Для круглых – от 100 до 2000 мм, для прямоугольных – от 100х150 мм до 1600х2000 мм. Форма сечения подбирается по нескольким важным параметрам, которые обязаны подходить по размерам и назначению помещения. Основные материалы, из которых изготавливают трубы для вентиляции – это металл и пластик. Отметить какой-нибудь из них как лучший – нельзя. Именно поэтому на рынке в достаточном ассортименте представлены оба вида.

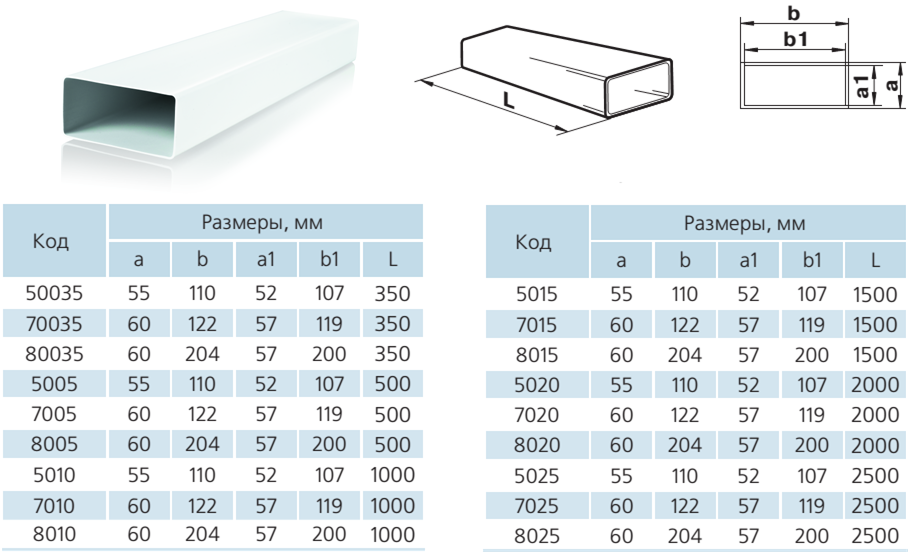

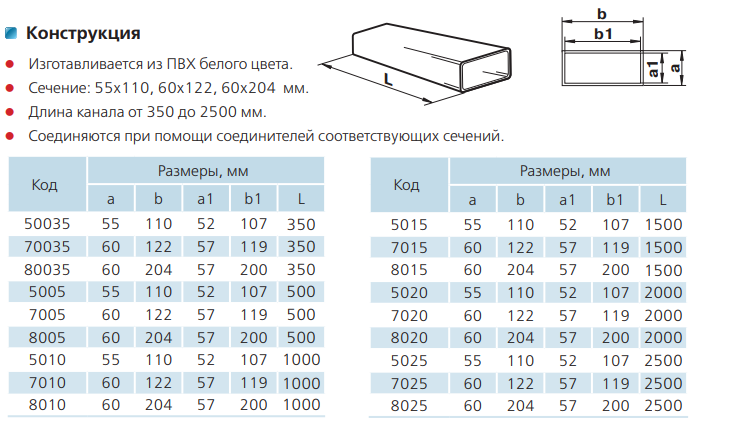

Соединение прямоугольных воздуходов

Производитель условно называет плоскими воздуховоды прямоугольного сечения (Плоскость имеет два измерения, воздуховод – объёмная фигура, имеющая три измерения).

Монтаж прямоугольных элементов воздуховодной системы осуществляется так же, как круглых, с той лишь разницей, что внешние размеры трубы немного меньше внутренних размеров фитингов. Соответственно, в отличие от круглой, прямоугольная труба входит внутрь любого фитинга.

Соединение прямоугольных труб осуществляется через переходник-соединитель с таким же названием, как для круглых – СКП. Размеры которого в отличие от круглых несколько больше размеров самих труб. И он «обхватывает» трубу.

Еще одно отличие прямоугольных от круглых заключается в их ориентации при монтаже: горизонтальной или вертикальной.

Горизонтальные трубы или фитинги монтируются широкой частью на горизонтальную поверхность, например, потолок. Вертикальные – на стены.

Из фитингов колена имеют вертикальное и горизонтальное исполнения, тройники – только одно – горизонтальное. Что, впрочем, не мешает ориентировать их вертикально.



Тройники можно установить как горизонтально, так и вертикально.

Деление это весьма условно. Один и тот же элемент может быть и тем и другим в зависимости от дальнейшего перехода. Пример разной ориентации одного и того же участка воздуховодного канала приведен ниже.

Для случая объединения нескольких воздуховодов в один – с большим сечением имеется переход с размера 60х120 мм на размер с большим сечением – 60х204 мм.

Есть еще элементы, которые можно отнести к комбинированным.

Например. В кухне-столовой требуется провести от вытяжки электроплиты воздуховодный канал в общий вентиляционный канал.

Но, при этом хорошо бы организовать еще вытяжку из общего помещения столовой, чтобы удалять загрязненный воздух даже в том случае, когда не пользуются электроплитой. В этом случае поможет площадка торцевая с решеткой 100ПТПР размерами 180х250 мм, D=100 или 125 мм.

Воздуховодный канал от вытяжки подключается к фланцу, а естественная тяга удаляет воздух из помещения через решётку. Решетка имеет защитный девиатор (козырёк), предотвращающий обратный поток воздуха через нижнюю решетку.

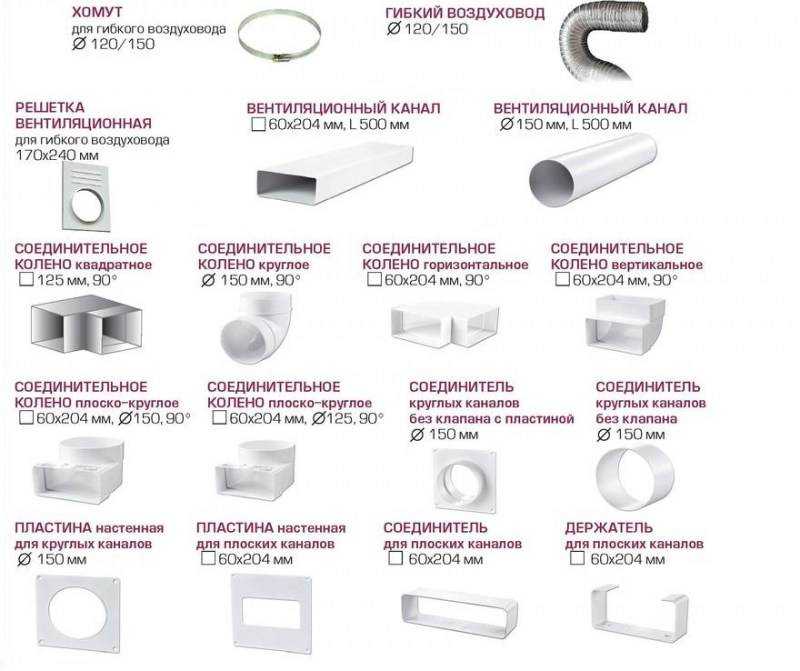

Помимо основных есть еще ряд дополняющих элементов: хомуты, держатели каналов, фланцы и т.п. Их применение не требует подробных объяснений.

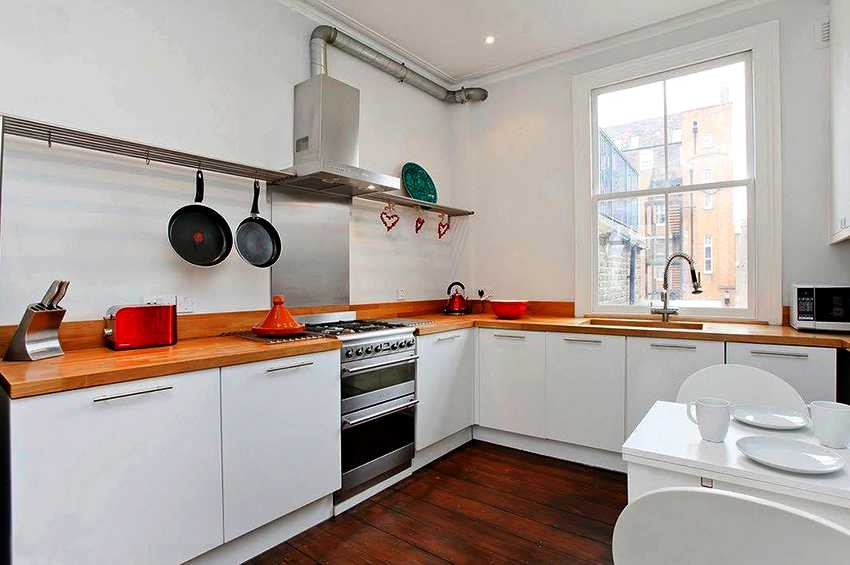

Как располагать кухонную вытяжку?

Использование воздуховода в вентиляции кухни.

Вытяжные устройства должны находиться над тепловым оборудованием, закрепленные на потолке, или сбоку, закрепленные на стене. Кухонная плита не должна располагаться на большом расстоянии от вентиляционной шахты, куда будет выводиться воздуховод, так как воздуховодная труба не должна превышать 3 м. Превышение этой длины приведет к снижению эффективности работы оборудования. Плиту не стоит устанавливать у стены противоположно выходу вентиляционной шахты, иначе, прокладывая воздуховод, придется делать много изгибов, что тоже негативно скажется на работе вытяжной системы.

Виды вытяжных устройств

http://1poclimaty.ru/youtu.be/f3eVafb7t_E

Телескопические встраиваемые приборы мощнее плоских устройств. Они оснащены выдвижной кареткой, что увеличивает площадь всасывания воздуха и повышает эффективность. Встраиваемые приборы подходят к любому интерьеру, но стоят они дороже плоских устройств. Купольные и декоративные приборы — самые мощные. Они имеют много дополнительных полезных опций, включая таймер, автоматическое отключение, интенсивный режим работы, периметрическое всасывание и др. могут быть оборудованы дисплеем, сенсорным или кнопочным управлением, галогенным освещением, шумопоглощающими блоками и другими новейшими усовершенствованиями. Такое оборудование подойдет для больших кухонь, в которых часто готовят. К другим достоинствам купольных и декоративных вытяжек можно отнести низкий уровень шума, разнообразный дизайн, широкий ценовой диапазон.

Дополнительные правила

Установка воздуховода для вытяжки ведется по инструкции. Самым простым считайте монтаж гофра из алюминия. Такие изделия продаются небольшими кусками, каждое растягивается до трех метров. Воздуховод изогнется немыслимым образом, учитывая, что поворотов с острыми углами в магистрали быть не должно.

С обоих концов гофра стоят хомуты, насаживаемые на соответствующие элементы вытяжки, решетки с использованием стандартного ручного электроинструмента.

Проще работать с пластиковыми воздуховодами. Распиливаются ручной ножовкой, собираются без усилий, однако можно применять клей-герметик, надежно изолируя стыки. Дополнительное преимущество – в магазине найдутся специальные переходные элементы, благодаря которым возможен смешанный монтаж из круглых и прямоугольных изделий.

Тяжелее обработать металл. Некоторые зонты идут в комплекте с отрезками воздуховодов, выбирать не приходится. Конструкция подгоняется по месту. Воздуховоды собираются внахлест, места соединений можно обработать клеем.

По технологии прокалываются отверстия в стенках, вставляются крепежные элементы, на практике умельцы просто вдевают изделия друг в друга, прихватывают герметиком. Естественно, процесс затрагивает прочность конструкции, для кухни хватает. Секции фиксируются к стене, мебели, на хомут саморезами и дюбель-гвоздями.

Осталось упомянуть, что вертикальные сегменты часто заделываются в секции подвесных шкафов, это скрывает магистраль от глаз. Горизонтальный участок возлежит на укрепленной на стене мебели. Тактический ход минимизирует визуальный негативный эффект монтажа вытяжки. Перед тем, как установить воздуховод для вытяжки, оцените возможность подобного решения.

Нормативные документы требуют обязательного обеспечения вентиляции всей квартиры, как жилых комнат, так и подсобных помещений. Не является исключением кухня, которая является главным источником попадания во внутреннюю атмосферу дома вредных, и даже смертельно опасных для человеческого организма, веществ.

Что делать, если нельзя подключить вытяжку к вентиляции

Есть несколько вариантов решения данной проблемы. Каждый из них позволяет минимизировать потенциальный риск и защитить свой дом, повысив уровень пожарной безопасности.

Электроплита на кухне

Воспользуйтесь одним из предложенных вариантов:

1. Установка электроплиты. Такой прибор имеет ряд преимуществ перед газовыми кухонными печами. При этом подключаются они без каких-либо ограничений. Главное, чтобы в квартире была надежная электропроводка, адаптированная к высоким нагрузкам.

2. Вытяжка с рециркуляцией. Необязательно использовать прибор с отводом воздуха. Можно поставить вытяжку с угольным фильтром. Такие устройства никуда не подключаются. Достаточно периодически менять фильтр на новый.

3. Собственный канал. Можно вывести воздуховод на улицу, сделав отверстие в стене кухни. Однако такой вариант допустим только при наличии разрешений от контролирующих органов.

4. Отвод в форточку. Можно отказаться от создания отверстий в стене и вывести воздуховод в окно. Это простой и эффективный способ позволяет обеспечить принудительный отвод загрязненного воздуха. Единственный нюанс в том, что это может выглядеть не очень привлекательно и портить интерьер. К тому же не исключено, что вытяжка будет расположена на большом расстоянии от оконного отверстия.

Установка вытяжки над газовой плитой: основные требования

Вытяжки можно подключать к общедомовой системе вентиляции. Однако в соответствующем СНиПе и других нормативных документах предусмотрено несколько ограничений. Они касаются старых домов, а также новых построек, в которых активно используются газовые плиты и котлы для отопления — источники угарного газа.

Расстояние от вытяжки до плиты

Ранее возможность подключения таких устройств к вентиляции не ограничивалась. Во многих домах был предусмотрен собственный канал на каждую квартиру. Современные многоэтажки в настоящее время, как правило, лишены этого. Чтобы ускорить процесс строительства, оборудуют общедомовую вентиляцию. Подсоединить вытяжку к такому каналу можно, однако это нарушение правил эксплуатации. Еще раз подчеркнем, что это правило распространяется только на владельцев газовых плит.

В соответствии с действующими нормами, если в доме предусмотрена естественная вентиляция, то к ней нельзя подключать приборы с принудительным отводом отработанных газов. Ведь в этом случае продукты горения могут возвращаться в помещения, расположенные этажом выше. Если вытяжка не оснащена системой принудительного отвода, ее можно будет установить без оглядки на такие ограничения.

Схема вытяжной вентиляции жилого дома

Еще один нюанс, который следует учитывать — мощность вытяжки. Она не должна превышать пропускную способность вентиляционной системы, особенно если это первый этаж. В противном случае будет возникать эффект опрокидывания тяги.

Подключение вытяжки на кухне к вентиляции

Здесь же нужно отметить, что при подключении вытяжки сам вентканал может быть поврежден или деформирован. Выполнение любых манипуляций с вентиляционной системой без разрешения со стороны контролирующих органов запрещено. Произвольно расширять, менять положение вентиляционного выхода нельзя, так как из-за таких действий возможно нарушение функциональности общего канала.

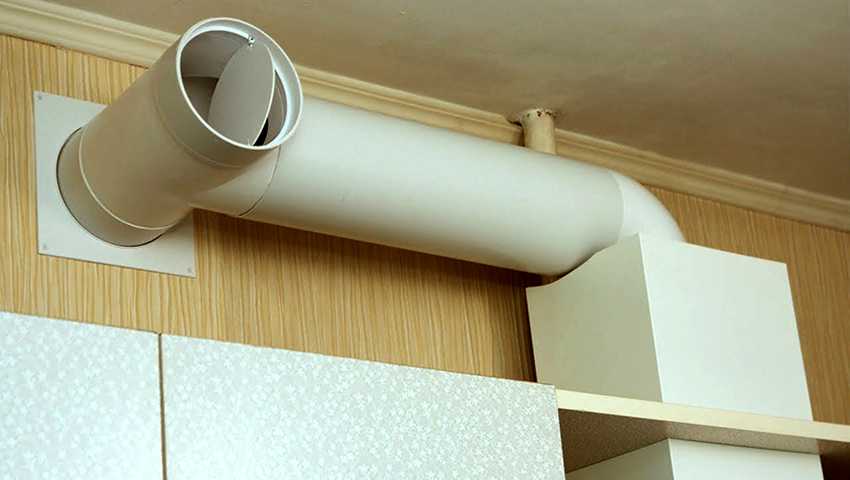

Воздуховод для кухонной вытяжки

Также надо понимать, что вытяжку нельзя выводить в дымоход, так как данный конструкционный элемент не предназначен для таких целей.

Расчет длины воздуховодов

Для эффективной работы системы отвода воздуха необходимо грамотно рассчитать длину наружной части воздуховода. Этот канал объединяет все потоки вентиляционной системы и служит для отвода воздуха из помещения во внешнюю среду.

Высота наружной вентиляционной трубы определяется исходя из требований, установленных СНиП:

• на плоской крыше высота трубы должна быть 300 мм и более;
• на скатной крыше минимальная высота воздуховода должна быть не меньше 500 мм;
• если вытяжная труба установлена на одной линии с дымоходом на расстоянии до 3 м, их высоты должны совпадать;
• воздуховод должен быть выше конька крыши минимум на 0,5 м, если он удален на расстояние до 0,5 м (от конька);
• если дистанция между коньком и воздуховодом от 1,5 м до 3 м, высота вытяжки должна быть не меньше высоты конька.

Важно знать! При проектировании наружной части воздуховода нужно учитывать его устойчивость к ветру.

Определить точную высоту вентиляционной трубы над крышей можно при помощи таблицы. Для этого достаточно знать диаметр. Верхняя строка содержит значения высоты труб, в левой колонке указана ширина, а в ячейках – эквивалентные диаметры в мм.

Мембранные клапаны

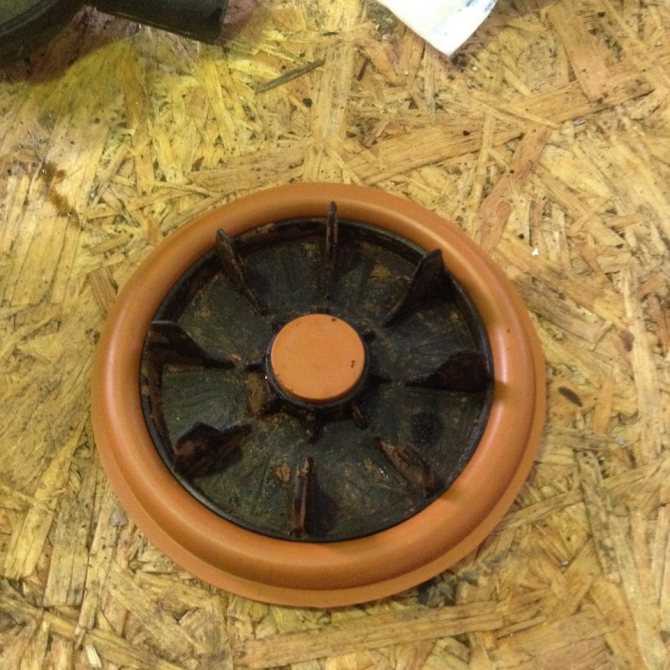

Мембранный клапан, подлежащий замене Под действием порыва «отработанного воздуха» мембрана в мембранных клапанах отодвигается. После прохождения воздуха она становится на место. При выключенном воздухоочистителе естественная вентиляция не нарушается, так как этому способствует «хлопушка» Эту установку монтируют на входе в воздуховод. В первом положении клапана вытяжка не работает, и шторка перекрывает вентиляционную трубу.

Однако вентиляционное отверстие в решетке вентшахты остается открытым. Если вытяжка включена, то порыв проходящего воздуха сдвигает шторку и перекрывает вентиляционные отверстия, таким образом, эффекта обратной тяги нет. Современные вытяжки могут содержать обратные клапана. Поэтому тратиться на их покупку не приходится.

Особенности монтажа своими руками

Для самостоятельной установки воздуховода нужно выполнить такие этапы:

• Первым делом, следует подготовить участок, на который будет устанавливаться воздуховод. При помощи рулетки определить уровень, на котором будет устанавливаться вытяжка. В зависимости от типа плиты, высота установки колеблется от 0,5 до 0,7 м над плитой.
• Выбрав расположение вытяжки, в случае, если потребуется вырезать части навесных шкафчиков, то это делать необходимо предварительно сняв шкафчик со стены.
• Если необходимо вырезать сквозное отверстие в стенке шкафчика, предварительно высверливаем отверстия диаметром 8 мм и только потом с помощью лобзика вырезаем нужную форму. Для получения качественного реза необходимо использовать пилку чисторез.
• Работа моторчика обеспечивается подключением его к электрической сети.
• Далее идёт финальная установка воздуховода и навешивание корпуса вытяжки.

Разновидности

Воздуховоды, используемые для кухонной вытяжки, различаются по материалу изготовления, форме и уровню жесткости.

Вытяжные трубы делают из нескольких видов пластика:

• ПВХ;
• фторопласта;
• полипропилена;
• полиэтилена низкого давления.

Для подсоединения к вытяжному устройству на кухне подходят первые 3 типа: они отличаются устойчивостью к высоким температурам.

Изделия для кухонной вытяжки могут быть гофрированными (гибкими), как на следующем фото, или выполненными из жесткого гладкого пластика.

Выделяют воздуховоды с прямоугольным или круглым сечением.

• Прямоугольные пластиковые каналы компактны, легко скрываются под навесным потолком, более удобны в плане установки.
• Круглые трубы для вытяжки отличаются большей пропускной способностью и более низким уровнем шума.

Виды и отличия воздуховодов для вытяжек

Воздушные отводы для грамотного функционирования вытяжки существуют разные. Они производятся из различного материала и могут быть всякой формы. Все воздуховоды для вытяжек, в основном, делятся на жесткие и гибкие виды. Естественно, от этих параметров напрямую зависит их производительность и общая стоимость. Проанализируем более детально их характеристики и типы.

Особенности и преимущества металлических гофрированных воздуховодов

Гибкие (гофрированные) воздуховоды для вытяжки являются наиболее популярными при установке вытяжки от плиты. Обычно они делаются из алюминия, но иногда встречаются и из стали.

При этом они имеют следующие преимущества:

• их можно установить под всяким углом;
• в случае необходимости они растягиваются до определенной длины или сжимаются.
• имеют небольшую стоимость.

В то же время надо иметь в виду, что немало у гибких труб и минусов:

1. Гофр, не полностью вытянутый, создает большое сопротивление воздушному потоку. И это в результате может влиять на эффективность всей вытяжки (примерное уменьшение производительности на 5-10% от каждого метра длины). Поэтому не рекомендуется проводить отвод газов от плиты посредством гофрированного рукава более 3 метров.
2. Такие трубы быстрее загрязняются и портят эстетику на кухне. Часто приходится их прикрывать «облицовкой», на что требуются дополнительные расходы и пространство.
3. Алюминий, из которого изготовлены гофрированные трубы, сам по себе является непрочным материалом. При небрежном пользовании на нем легко нанести вмятины, проколы и другие механические повреждения.

К тому же этот металл очень теплопроводный, следовательно на такой трубе зачастую скапливается конденсат.

Особенности и преимущества пластиковых воздуховодов

Все вентиляционные трубы пластиковые для вытяжки изготавливаются из разного материала: ПВХ, фторопласта и полипропилена. Трубы такого исполнения выделяет простота при соединении и идеальная внутренняя поверхность. Также такие воздушные каналы для вытяжки подразделяют по форме трубы, которая бывает как круглой, так и квадратной.

Особенности изделий различных конфигураций:

• изделия квадратной формы легче спрятать над навесным потолком;
• трубы круглого сечения имеют наилучшую пропускную способность и минимальный уровень шума.

Разумеется, пластиковый воздуховод для вытяжки имеет более высокую цену, но его качество оправдывает расходы.

Какой вариант лучше

При выборе канала для вытяжки можно остановить свой выбор на любой отводной трубе – это решение не является критичным. В случае грамотного расчета трубы, вытяжка будет функционировать в любом случае.

При подборе необходимо иметь в виду лишь некоторые нюансы:

1. Простота при установке. Здесь лучше купить гофрированную трубу из алюминия.
2. Эстетика. В связи с этим пластмассовые изделия явно выигрывают. Хотя гофр также можно декорировать.
3. Стоимость. Тут гофр явно выигрывает.

Из этих соображений можно сделать вывод: если тянуть воздуховод нужно на расстоянии до 3 метров, то целесообразнее применять гофрированную трубу. Если же плита установлена больше этого расстояния, то в качестве канала для отвода воздуха лучше использовать пластик.
