Перегорел предохранитель в кондиционере, что делать
Предохранитель климатического устройства – это элемент, замену которого произвести достаточно легко. Но перед тем, как заменить деталь, необходимо выяснить причину, по которой повышается ток в цепи. Если этого не сделать, новый предохранитель может сразу же перегореть, после включения устройства. Необходимо выяснить, где находится деталь и как выполнить ее замену.
ПРЕДНАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЯ
Главное отличие предохранителей – они не гарантируют полную защиту деталей сплит-системы от повреждения. Это объясняется тем, что предохранители — это инерционные элементы. Главное их предназначение предотвращение пожара и более серьезных аварии, которые вызваны высоким током.
ОСНОВНЫЕ ПРИЧИНЫ ПЕРЕГОРАНИЯ
- перегорание предохранителя после замены фреоновой жидкости;
- сгорел варистор
- перенапряжение в сети
- короткое замыкание
- неправильный монтаж проводов.
МЕСТОРАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЯ
Предохранитель климатического устройства находится на плате блока питания. Чтобы его найти, необходимо демонтировать корпус и найти плату управления. Возле платы расположен трансформатор. Именно здесь и необходимо искать предохранитель. Он может находиться как во внешнем блоке, так и во внутреннем.
ЖУЧОК ВМЕСТО ПРЕДОХРАНИТЕЛЯ
Встречаются случаи, когда специалисты из сервисного центра после повторного сгорания предохранителя устанавливают «жучок». Он заменяет предохранитель.
Жучок самостоятельно можно изготовить из одной медной жилы. Даже тонкие варианты медных жил имеют ток срабатывания в несколько десятков ампер.
Стандартный предохранитель в сплит-системе рассчитан на 3-6 А. Именно по этой причине платы сплит-систем часто перегорают после установки жучка.
В таких ситуациях могут возникать следующие неисправности:
- перегорание платы;
- обрыв обмоток в трансформаторе;
- выход элементов намотки;
- залипание контактов в реле;
- выгорание мостов;
- перегорание реле.
ПРОЦЕСС ЗАМЕНЫ ПРЕДОХРАНИТЕЛЕЙ
Процесс замены предохранителя сплит-системы выполняется в несколько этапов. В первую очередь из устройства необходимо извлечь старые защитные элементы. Их необходимо проверить на исправность. После определения неисправности, предохранитель заменяют на новый.
Далее необходимо аккуратно снять дверцу на блоке питания, чтобы обнаружить место расположения предохранителя.
После того, как удалось извлечь предохранитель его необходимо осмотреть
Важно понять, есть ли на нем повреждения. Если визуально их незаметно, деталь необходимо проверить мультиметром или вольтметром. Если все данные указывают, что сплит-система не работает из-за неисправности предохранителя, необходимо снять неисправные элементы и определить их характеристику
В зависимости от типа системы, могут устанавливаться предохранители, рассчитанные на силу тока 3,15-45 А
Если все данные указывают, что сплит-система не работает из-за неисправности предохранителя, необходимо снять неисправные элементы и определить их характеристику. В зависимости от типа системы, могут устанавливаться предохранители, рассчитанные на силу тока 3,15-45 А.
Установка новых предохранителей необходимо выполнять пинцетом. После установки необходимо собрать все компоненты кондиционера.
После установки новой детали, сплит-систему подключают к электросети для тестовой работы.
Предохранитель в первую очередь предназначен для защиты элементов системы от возгорания. Если после установки новой детали, система начинает работать с перебоями, возможны проблемы в работе некоторых узлов или приваренных клемм. В этом случае необходимо обратиться в сервисный центр.

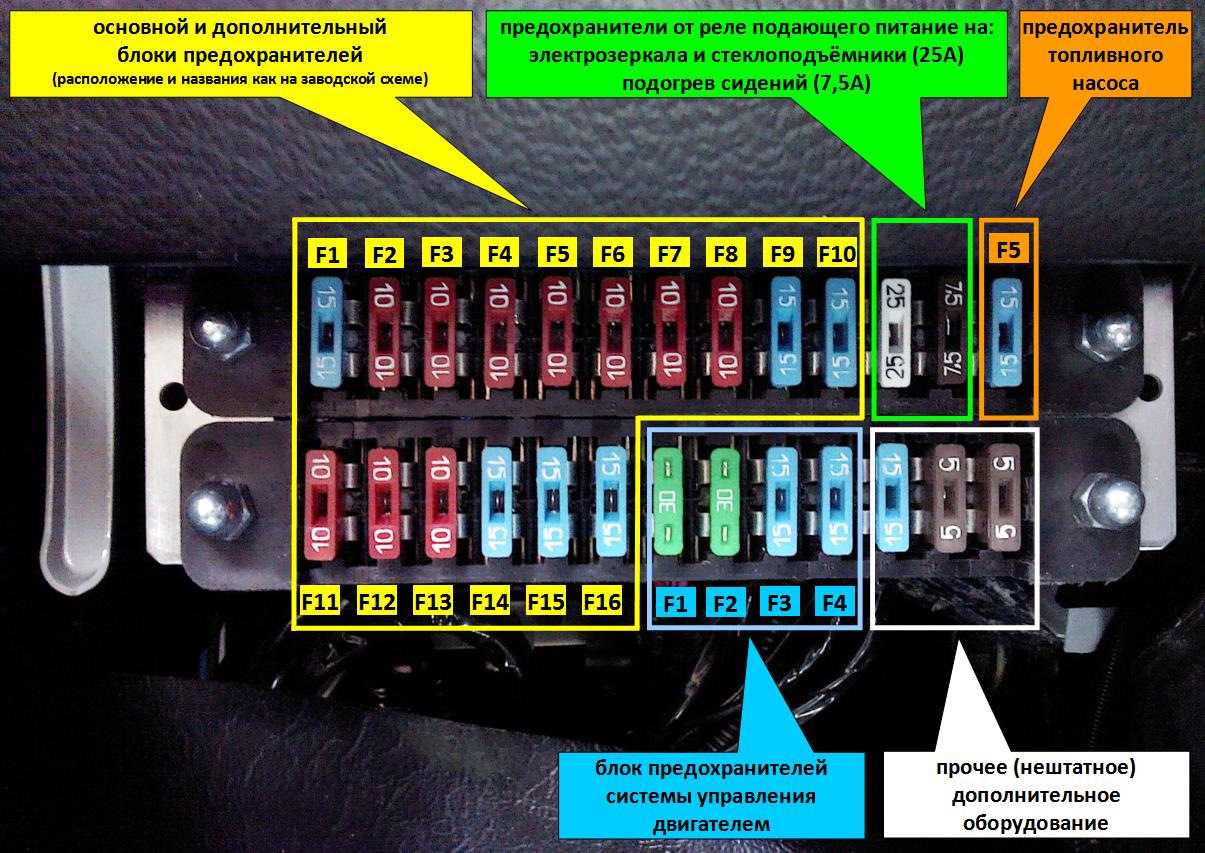

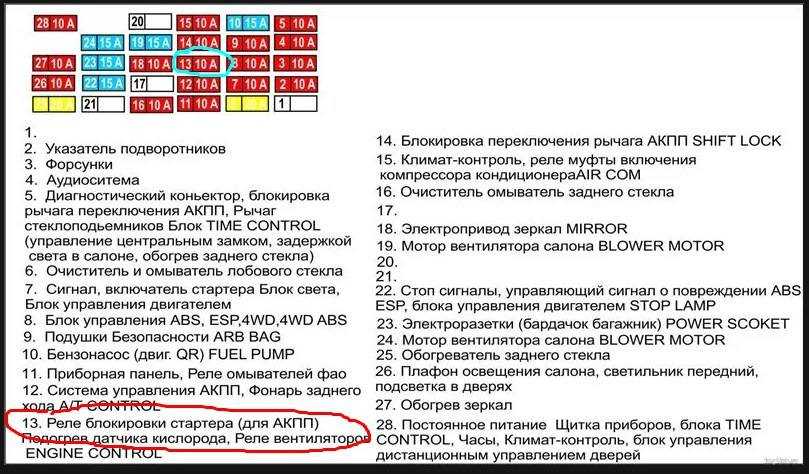

Схема реле и предохранителей Лада Приора » Лада.Онлайн
№ предохранителя
Сила тока, А
«Стандарт» и «Норма»
«Норма» с кондиционером и «люкс»
F1
25
Вентилятор радиатора системы охлаждения двигателя
Резерв
F2
25
Обогрев заднего стекла
Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодки ХР2. Элемент обогрева заднего стекла.
F3
10
Правая фара, дальний свет
Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4
10
Левая фара, дальний свет
F5
10
Звуковой сигнал
Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6
7.5
Левая фара, ближний свет
F7
7.5
Правая фара, ближний свет
F8
10
Тревожный сигнал
Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9
25
Предохранитель печки Приоры
Резерв
F10
7.5/10*
Освещение салона, панели приборов, стоп-сигнал
Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11
10/20*
Стеклоочиститель
Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25».
F12
20/10*
Клемма 15 приборов
Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13
15
Предохранитель прикуривателя Приоры
F14
5
Левая фара, габаритный огонь, освещение номерного знака, освещение багажника
Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2
F15
5
Правая фара, габаритный огонь
Лампы габаритного света(правый борт) Плафон освещения вещевого ящика
F16
10
Клемма 15 АБС
Гидроагрегат, контакт «18»
F17
10
Левая противотуманная фара
F18
10
Правая противотуманная фара
F19
15
Обогрев сидений
Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений
F20
5/10*
Блок управления иммобилизатором
Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1»
F21
7.5/5*
Задние противотуманные фонари
Переключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»
F22
-/20*
Резерв
Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
F23
-/7.5*
Резерв
Блок управления стеклоочистителями и внешним освещением, контакт «20»
F24-F30
Резерв
F31
30
Блок управления электропакетом
Контроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери
Как заменить сгоревший предохранитель на плате
Предохранитель — защитный элемент, который предохраняет электронную плату от возгорания и разрушения.
При этом он не может защитить радиодетали от выхода из строя.
Предохранители рассчитаны на определенный ток срабатывания, при превышении которого, предохранитель размыкает цепь, путем сгорания.
Если установить предохранитель не устранив причину его срабатывания, он сгорит вновь.
Где купить предохранитель
Предохранители продаются на радио рынках, хозяйственных магазинах и магазинах электро товаров.
Обычно предохранители устанавливаются в зажимные колодки и сверху защищаются пластиковым чехлом, для предотвращения разлетания осколков при срабатывании.
Но иногда применяются предохранители с выводами под пайку, такие предохранители более дефицитные, но легко заменяются обычными, путем все той же напайки.
«Жучок» вместо предохранителя
Номинал предохранителя написан на его цоколе и на плате в месте установки.
Часто ремонтники после повторного сгорания предохранителя, желая уничтожить плату полностью, ставят жучок.
Жучок — так называют перемычку из провода, которую устанавливают вместо предохранителей.
Жучок, изготовленный даже из одной медной тонкой жилы имеет ток срабатывания несколько десятков ампер, в кондиционерах же обычно стоят предохранители на ток 3-6 А.
Очень часто в ремонт нашего сервисного центра попадают платы управления после установки «жучков».
Их характерные поломки:
сгоревшие дорожки на плате
обрыв обмоток трансформатора
выход из строя других намоточных деталей
- выгорание диодных мостов и силовых микросхем
- залипание контактов реле
- полное сгорание реле
Это довольно затратные поломки, их ремонт потребует покупки радиодеталей, перемотки обмоток трансформаторов, замены реле, поэтому заменять предохранитель нужно только на ток, указанный на плате или старом предохранителе.
Общая информация об автомобильных предохранителях
Самым простым и экономичным средством сохранения работоспособности электроприборов является использование легкоплавких вставок, расположенных в отдельных блоках. Они считаются наиболее эффективными в качестве обеспечения безопасности в процессе эксплуатации, требуют минимум финансовых вложений и просты в эксплуатации.
Обеспечение длительного срока эксплуатации для предохранителя возможно в следующих ситуациях:
периодически делать осмотр самых опасных и изношенных участков в бортовой проводке, чтобы как можно быстрее найти неисправность;
не допускать возникновения короткого замыкания;
стараться избегать перегрузок на протяжении длительного времени, включая электроузлы автомобиля;
нагрузочная способность аккумулятора и генератора не должна превышать установленного значения;
поддерживать подвижные элементы в хорошем рабочем состоянии.
При выполнении вышеперечисленных правил, автолюбитель имеет возможность сократить риск возникновения поломок предохранителя.
Предназначение и функционал
Главная функция предохранителя – это эффективная защита электрооборудования от механических повреждений. При возникновении опасной ситуации, происходит отключение потребителя от источника питания посредством самоликвидации, то есть сгорания в том случае, если ток превысит допустимый номинал.
Какие виды существуют
Предохранители, используемые в автомобилях, существуют нескольких типов и различаются между собой методом отключения потребления:
плавкая вставка;
электромеханическое реле;
электроприбор (транзистор, тиристор).
Реле или электроприбор иногда снабжены автоматическим восстановлением электрического питания после того, как будет ликвидирована техническая неисправность.
Принято выделять несколько видов защитных устройств:
Цилиндрический.
Ножевой (разных форматов: мини, макси, стандарт).
Тепловая или электромагнитная защита, где происходит возобновление подачи электричества в ручном порядке.
Ленточный. Используется для цепей с большим номиналом.

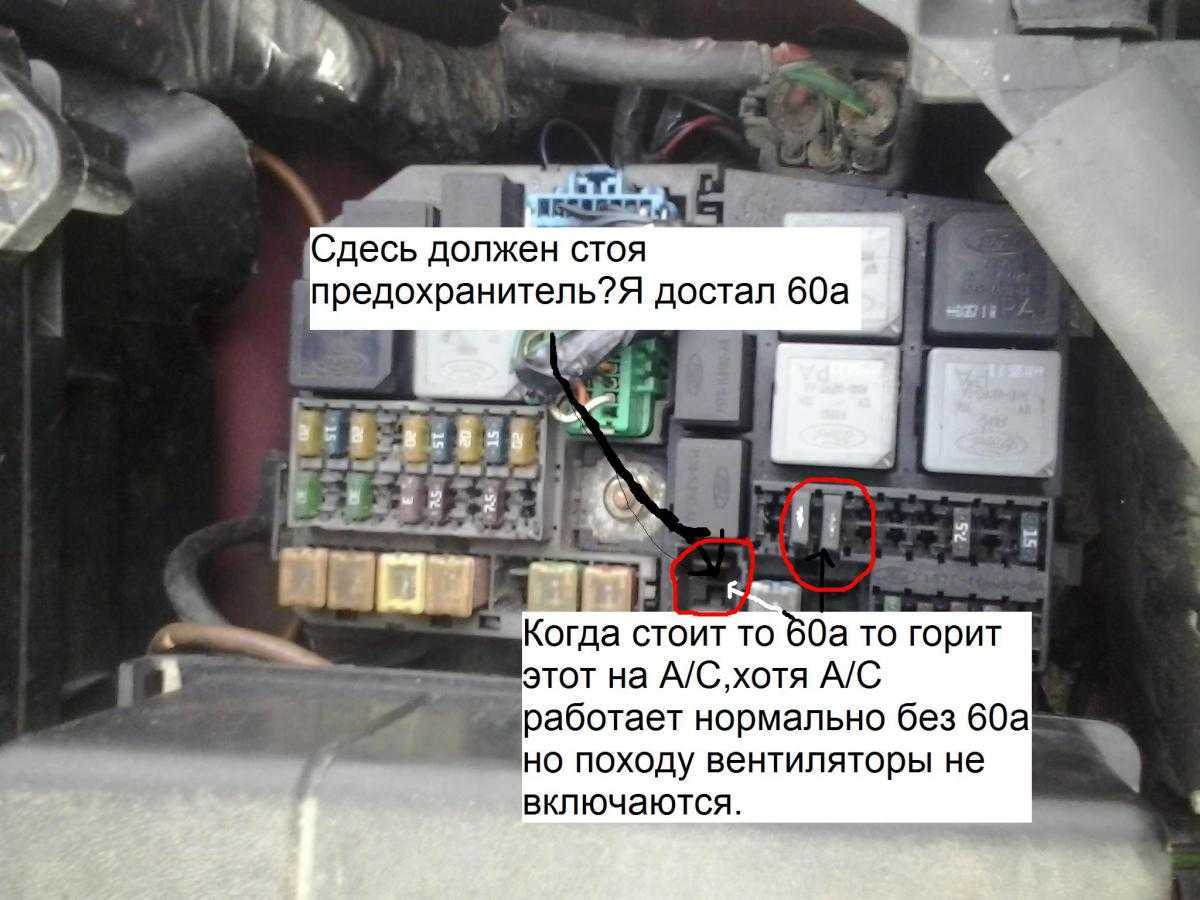

Локализация
Несмотря на то, что предохранители снабжены качественной защитой, расположены в легкодоступном месте. Группирование элементов происходит в зависимости от назначения. Рядом с аккумулятором под капотом размещаются элементы системы запуска, осветительных приборов и системы запуска.
Мультимедийный блок, система кондиционирования, освещение в салоне располагаются чаще всего с торца слева касательно приборной панели, либо под боковым листом.
Выбор номиналов предохранителей и защитных автоматов
Номинал предохранителя или защитного автомата выбирается из расчета удвоенного номинального входного тока ПЧ. Лучше, если ток предохранителя будет меньше, например, в 1,5-1,8 раза от тока ПЧ. Это улучшит защиту, но увеличит вероятность ложных срабатываний при резких пусках и допустимых перегрузках ПЧ.
В любом случае следует руководствоваться рекомендациями производителя частотного преобразователя, приведенными в руководстве по эксплуатации.
Другие полезные материалы:
Как правильно подобрать электродвигатель Зачем нужен контактор байпаса в УПП Как выбрать мотор-редуктор Использование тормозных резисторов с ПЧ
Проверка отдельного регулятора
Проверка регулятора напряжения у генератора Г-222: 1 — аккумуляторная батарея; 2 — регулятор напряжения; 3 — контрольная лампа.
Как правило, отдельные регуляторы напряжения устанавливали на старые машины, включая отечественные ВАЗы. Но некоторые производители продолжают так поступать до сих пор. Процесс проверки аналогичен. Для этого нужно иметь блок питания с регулятором значения напряжения, лампочку на 12 В, мультиметр и непосредственно проверяемый регулятор.
Для проверки нужно собрать схему, приведенную на рисунке. Сам же процесс аналогичен приведенному выше. В нормальном состоянии (при напряжении в 12 В) лампочка светится. При увеличении значения напряжения до 14,5 В она тухнет, а при понижении — светится вновь. Если в процессе лампа светится или тухнет при других значениях — значит, регулятор вышел из строя.
Проверка реле типа 591.3702-01
Схема проверки реле типа 591.3702-01
Также до сих пор можно встретить регулятор напряжения типа 591.3702-01, который устанавливали еще на заднеприводные ВАЗы (начиная от ВАЗ 2101 и заканчивая ВАЗ 2107), ГАЗ и Москвичи. Аппарат крепится отдельно, и устанавливается на кузове. В целом же проверка аналогична описанному выше, однако отличия состоят в используемых при этом контактах.
В частности, на нем есть два основных контакта — «67» и «15». Первый из них — это минус, а второй — плюс. Соответственно, для проверки необходимо собрать схему, приведенную на рисунке. Принцип проверки остается прежним. В нормальном состоянии, при напряжении в 12 В лампочка светится, а при повышении соответствующего значения до 14,5 В — тухнет. При возвращении значения в исходное значение лампочка загорается вновь.
Классическим регулятором такого типа является аппарат марки РР-380, устанавливаемый на машины ВАЗ 2101 и ВАЗ 2102. Приводим справочные данные, касающиеся этого регулятора.
| Регулятор напряжения генератора (РН) ремонту не подлежит, он только меняется на новый. Однако перед его заменой следует убедиться, что именно он вышел из строя. Изучаем вопрос «как проверить регулятор напряжения ВАЗ 2110«. | |
| Регулируемое напряжение при температуре регулятора и окружающей среды (50±3)° С, В: | |
| на первой ступени | не более 0,7 |
| на второй ступени | 14,2 ± 0,3 |
| Сопротивление между штекером «15» и массой, Ом | 17,7 ± 2 |
| Сопротивление между штекером «15» и штекером «67» при разомкнутых контактах, Ом | 5,65 ± 0,3 |
| Воздушный зазор между якорем и сердечником, мм | 1,4 ± 0,07 |
| Расстояние между контактами второй ступени, мм | 0,45 ± 0,1 |
Проверка трехуровневого реле
Регулируемый источник питания
Некоторые автовладельцы устанавливают на свои машины вместо стандартных “шоколадок” трехуровневые реле, которые являются технологически более продвинутыми. Их отличием является наличие трех уровней напряжения, при котором происходит отсечка питания аккумулятора (например, 13,7 В, 14,2 В и 14,7 В). Соответствующий уровень можно выставить вручную, воспользовавшись специальным регулятором.
Такие реле являются более надежными и позволяют гибко регулировать уровень напряжения отсечки. Что касается проверки такого регулятора, то она полностью аналогична описанным выше процедурам. Только при этом не забудьте про значение, которое выставлено на реле, и соответственно, проверяйте его по мультиметру.
Проверка генератора
Существует один метод, с помощью которого можно проверить работоспособность генератора автомобиля, оборудованного реле регулятора 591.3702-01 с элементами диагностики. Он заключается в следующем:
- отключить провода, которые шли к контактам 67 и 15 регулятора напряжения;
- подключить к ней лампочку (исключив из схемы регулятор);
- снять с плюсовой клеммы аккумуляторной батареи провод.
В случае, если в результате этих действий двигатель не заглох — значит, можно утверждать, что генератор автомобиля в порядке. В противном случае — неисправен и нуждается в проверке и замене.
Типы плавких предохранителей
По назначению и конструкции плавкие предохранители бывают следующих типов:
- Вилочные (в основном применяются для защиты электропроводки и приборов в автомобилях);
- С слаботочными вставками для защиты электроприборов с током потребления до 6 ампер;
- Пробковые (устанавливаются в щитках жилых домов, рассчитаны на ток защиты до 63 ампер);
- Ножевые (применяются в промышленности для защиты сетей при токе потребления до 1250 ампер);
- Газогенерирующие;
- Кварцевые.
Рассмотренная в статье технология ремонта предназначена для восстановления вилочных, со слаботочными вставками, пробковых и ножевого типа предохранителей.
Трубчатые плавкие предохранители
Предохранитель трубчатой конструкции представляет собой стеклянную или керамическую трубочку, закрытую с торцов металлическими колпачками, которые соединены между собой проволокой калиброванной по диаметру, проходящей внутри трубочки. Внешний вид трубчатых плавких предохранителей Вы видите на фотографии.
К колпачкам проволока приваривается точечной сваркой или припаивается припоем. В предохранителях, рассчитанных на очень большие токи, часто полость внутри трубочки заполняют кварцевым песком.

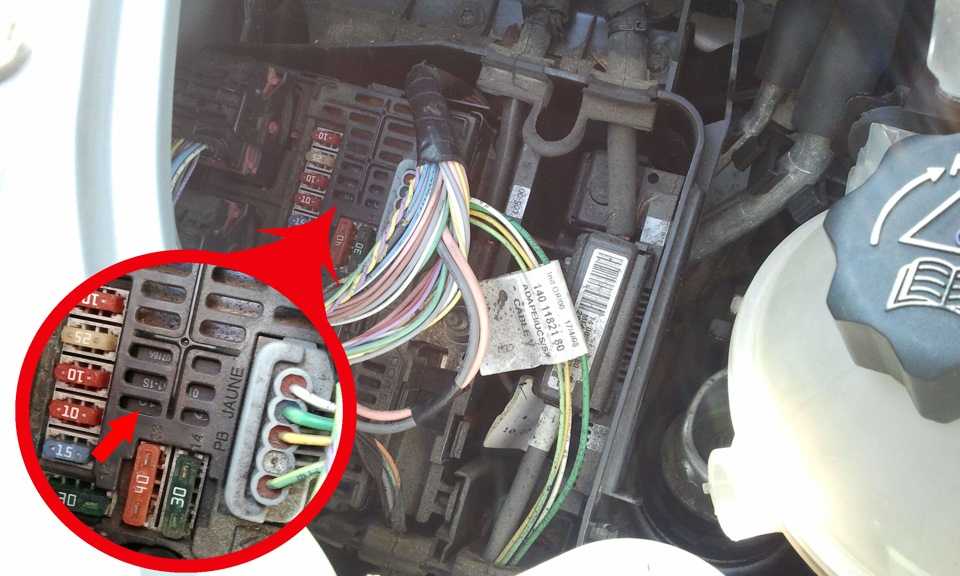

Автомобильные плавкие предохранители
Предохранители в автомобилях выходят из строя очень редко. Обычно только в случаях, когда отказывает оборудование. Чаще всего при перегорании лампочек у фар. Дело в том, что когда обрывается нить накаливания у лампочки, образуется Вольтова дуга, нить при этом сгорает и становится короче, сопротивление резко уменьшается и величина тока многократно увеличивается.
Бывает, плавкий предохранитель в автомобиле сгорает и при заклинивании стеклоочистителей. Реже при коротких замыканиях в электропроводке. На фотографии Вы видите широко применяемые автомобильные плавкие предохранители ножевого (вилочного) типа. Под каждым предохранителем приведен ток его защиты в амперах.

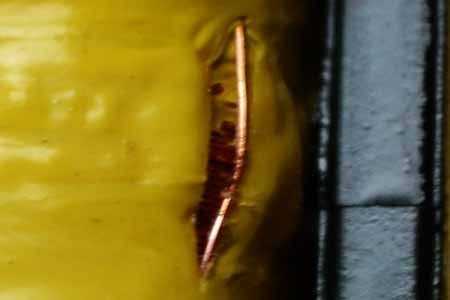

Перегоревший предохранитель в авто положено заменять предохранителем такого же номинала, но можно его и отремонтировать, заменив перегоревший в предохранителе провод медным соответствующего диаметра. Напряжение бортовой сети автомобиля значения не имеет. Главное – соответствие тока защиты. Если трудно определить номинал сгоревшего авто предохранителя, то можно воспользоваться цветовой маркировкой.
Цветовая маркировка автомобильных предохранителей
| Ток защиты, Ампер | 5,0 | 7,5 | 10,0 | 15,0 | 20,0 | 25,0 | 30,0 | 40,0 | 60,0 | 70,0 |
| Цвет корпуса предохранителя | оранжевый | коричневый | красный | голубой | желтый | прозрачный | зеленый | фиолет | синий | черный |
Исправная проводка, или как избежать замены предохранителя
Тот факт, что изредка предохранители в автомобиле перегорают, не является поводом для серьезного беспокойства. Повод задуматься появляется тогда, когда такая ситуация повторяется слишком часто. Для того, чтобы понять, что предохранитель сгорел и подлежит замене не нужно быть экспертом — в этой ситуации перестают работать те электроприборы, за которые «отвечает» поврежденный «защитник».
Для опытного водителя, вопрос «как узнать сгорел ли предохранитель в автомобиле» не является затруднительным, но вот понять, почему он сгорает, особенно один и тот же — задача более сложная. Первым делом необходимо проверить всю проводку в подкапотном пространстве, а точнее целостность ее изоляции.
Особенно внимательным следует быть с наступлением морозов — некоторые виды автомобильной изоляции просто не выдерживают, растрескиваются и становятся причиной короткого замыкания, что и служит ответом на вопрос, почему сгорают предохранители в авто. Естественно, чтобы обнаружить проблемные участки проводки требуется немало потрудиться, поскольку пробой может быть замаскирован грязью, и сразу найти его не всегда получается.
Причин перегорания предохранителя может быть несколько:Первая – повреждение какого-либо электрического узла или элемента электропроводки, а также самой электропроводки в целом, из-за чего возникает короткое замыкание. Вследствие этого повреждения ток протекает по более короткому пути, имеющему значительно более низкое . По Ома, снижение сопротивления участка цепи приводит к пропорциональному повышению силы тока. В итоге сгорает плавкая вставка в предохранителе, электрическая цепь размыкается и короткое замыкание предотвращается.Вторая – скачок тока (перегрузка). Возникает при заедании какой-либо , приводимой в движение . При этом внутри самого появляется повышенная токовая нагрузка, которую принимает на себя предохранитель и сгорает, защищая электрическую цепь.Третья – установка предохранителя, взятого без должного запаса. При этом ток, пережигающий предохранитель (ток плавления его оболочки) лишь немного превышает нормальный ток для данной электрической цепи. В таком случае достаточно небольшого увеличения относительно номинального, чтобы предохранитель перегорел.Четвертая – плохой контакт между колодкой и . При этом предохранитель не только сгорает, но и оплавляется его корпус вместе с колодкой. Это часто возникает и при использовании некачественных предохранителей, которые не сгорают, а плавятся, вызывая выгорание контактов и оплавление пластика предохранителей. Это очень серьезный дефект, так как может вывести из строя весь блок предохранителей.Пятая – утрата предохранителем имеющегося запаса. Это происходит с течением времени, когда плавкая часть предохранителя образует участки с меньшим сечением и может быть следствием нагревания, вибрации, ударных нагрузок, в результате которых сечение плавкой части настолько уменьшается, что она не выдерживает и при некотором повышении тока перегорает.Замечено, что предохранители перегорают чаще всего не во , а в момент включения электроцепи. Объясняется это тем, что металлические нити электропроводки при нагревании увеличивают свое сопротивление. В момент включения нити не нагреты, поэтому их сопротивление мало, а протекающий ток в превышает нормальный. По мере разогрева сопротивление увеличивается и ток уменьшается. Очевидно, что в момент включения возникает бросок тока, по величине превышающий ток, потребляемый в нормальном режиме.В редких случаях предохранители могут перегорать и при выключении электроцепи. Происходит это потому, что в момент выключения развиваются экстра-токи, которые и пережигают предохранитель. Это явление более характерно для тех участков цепи, в которых имеются полупроводниковые элементы.
Короткие замыкания
Это одна из серьезных причин. Если будут как-либо соприкасаться оголенные провода, имеющие противоположные полярности, то возникает короткое замыкание. По этой причине часто перегорает предохранитель печки. И он будет гореть до тех пор, пока владелец не заменит или не заизолирует поврежденные провода.
Короткие замыкания могут случиться в любом участке электрической системы автомобиля. Многие жалуются, что выходит из строя предохранитель, который защищает прикуриватель. Первым делом не стоит разбирать разъем, вынимать его и идти за новым. Все может быть гораздо проще.
Если перегорел предохранитель прикуривателя, то дело может быть в большой мощности устройства, которое в этот прикуриватель подключено. Также дело может быть в качестве контактов. Зачастую, адаптеры китайские, а качество контактов в них очень низкое. Рекомендуются перед применением радикальных мер вначале тщательно осмотреть конструкцию прикуривателя и найти слабое место. Обычно такие места есть – в них легко может случиться короткое замыкание. Нужно тщательно осмотреть контакты и по возможности как-нибудь заизолировать их. Обычно после того, как слабое место будет найдено и причина КЗ решена, то больше не перегорает предохранитель прикуривателя.
