Круглая печь голландка своими руками: пошаговые инструкции и этапы работ

Устройство круглой печи

Голландка в металлическом футляре обычно ставится на хорошее, устойчивое, армированное основание. Основная ее часть складывается из кирпича и состоит из:

Достаточно объемной ниши — топки для закладки дров. Этой печи нужно много топлива, и, соответственно, чем больше топка, тем реже придется подкидывать.
Вертикальных дымоходов или одного винтообразного дымохода. Стандартно вертикальных дымоходов делается три, но иногда — больше, например, пять. За счет большего количества дымоходов у печи будет более высокий КПД. Проходя по вертикальным или винтообразным каналам, дым будет отдавать стенкам печи тепло.
Дымовой трубы.

Далее готовая круглая кирпичная печь оборачивается в «фантик» — кожух из гладкой или гофрированной листовой стали. В итоге мы получаем металлический цилиндр, не занимающий много места и не требовательный к расположению в помещении — его будет удобно разместить как между комнатами, так и посередине.

В исторической реальности печи-голладнки встречаются разных форм, в том числе и прямоугольные — ее основное отличие не в форме, а в методе кладки кирпича, о котором поговорим ниже. Преимущество круглой печи в том, что она, благодаря именно форме, займет меньше полезной площади и более органично впишется в пространство комнаты.

Виды дымоходов

Дымоходные трубы из кирпича могут быть двух видов: коренного и насадного. В каждом случае для возведения выбирается один из них, тот, который подходит для конкретной печи.

Коренные дымоходы отличаются от насадных тем, что возводятся не как продолжение печной конструкции, а автономно, рядом с местом, где будет установлена печь, а затем соединяется с ней патрубком.

Типичный коренной дымоход

Это дымоотводное сооружение подойдет для чугунных и кирпичных отопительных приборов, причем к одному коренному дымоходу могут быть подсоединены даже две или три печи. Естественно, в этом случае он по своему внутреннему сечению должен соответствовать необходимым параметрам для определенного количества подключенных к нему приборов отопления.

Если устанавливается коренной дымоход, к которому будет подводиться патрубок от чугунной печи или котла, работающего на газе, то, возможно, потребуется установка вовнутрь дымоходного канала трубы из металла.

Коренной дымоход устанавливают на фундамент, отдельный от общедомового и печного. Глубина котлована для фундамента должна составлять не менее 30—50 сантиметров, в зависимости от высоты и ширины дымохода, а также его периметр должен быть больше основания конструкции дымохода на 12—15 сантиметров.

Насадная труба дымохода — это продолжение конструкции печи, являющееся ее неотъемлемой частью. Такая труба предназначена для отведения отходов горения только для одной печи, продолжением которой она является.

Дымоход надсадного типа

Этапы изготовления круглой голландки

Фундамент

Как и в любой другой конструкции, чтобы печь голландка круглая была устойчивой и могла правильно функционировать, для начала необходимо изготовить фундамент:

Для этого нужно выкопать углубление, в которое будет установлено основание для печи.
Сначала проведите измерения и разберите напольное покрытие, заранее определившись с будущим местоположением системы.
Выкопайте углубление и залейте в него цементный раствор такой консистенции: 1 ведро цемента, 3 ведра песка.
Сверху на получившееся будущее основание нужно положить арматурную стяжку, чтобы фундамент лучше держал конструкцию голландки.
Дайте просохнуть раствору 10-15 дней, перед началом работ по возведению печи.

Изготовление металлического кожуха

Устанавливать металлический кожух на голландскую печь было придумано в Российской Империи немецким конструктором Утенмарком, зачастую именно в честь него называют подобные системы – «утенмарковка».

Сегодня на рынке отопительных систем и товаров к ним существует широкий ассортимент уже готовых металлических кожухов для голландских печей. Продаются они готовыми размерами, поэтому если вы решили использовать «утенмарковку» приобретенную в магазине, то следует заранее сопоставить её с размерами печи. Выглядят готовые сборные металлические кожухи так:

Металлический кожух

Если же было решено изготовить кожух из металла своими руками, то в виде материала можно использовать обычный оцинкованный лист или кровельное железо:

Заготовки лучше подготовить к монтажу заранее, предварительно сделав отверстия для топки, задвижки, поддувала и дверки для прочистки

Важно понимать, что кладку формируют размеры кожуха, поэтому учтите это при его изготовлении. Заготовки для кожуха. Скрепляется лист железа в округлую формочку при помощи клепок, в крайнем случаем можно конструкцию сварить, если позволяет это сделать толщина металла.

Скрепляется лист железа в округлую формочку при помощи клепок, в крайнем случаем можно конструкцию сварить, если позволяет это сделать толщина металла.

Кладка и порядовка

Важной особенностью в кладке голландской печи, является порядок её рядов, не каждый мастер готов взяться за установку подобных конструкций, поэтому решение делать круглую голландскую печь своими руками является рискованным. Но если вы уверены в своих умениях, то важно использовать специально изобретенную порядовку данной конструкции. Внешний вид

Внешний вид

В разрезе печь голландка круглая в кожухе выглядит так:

Схема круглой голландки в разрезе

Особенность кладки кирпичей

Монтаж кожуха производится одновременно с укладкой голландки. Участок системы до перекрытия топки кладут в пол кирпича – то есть первые три ряда. Затем при помощи отвеса и уровня устанавливается кожух – его первое, нижнее кольцо. Расстояние между стенкой футляра и кладкой заливается готовым полужидким глиняным раствором.

Теперь производится формирование топки, при этом важно соблюдать порядовку и перевязку, чтобы конструкция имела хорошую устойчивость и высокий КПД. Когда топка сформирована можно приступать к кладке последующих частей голландской системы. Первые ряды

Первые ряды

Не смотря на кажущуюся простоту конструкции, главным здесь является порядовка системы, без неё каменщик не сможет установить всю систему правильно. Первые двенадцать рядов начинаются так, на схеме указаны размеры и вся порядовка голландки:

1-12 ряды

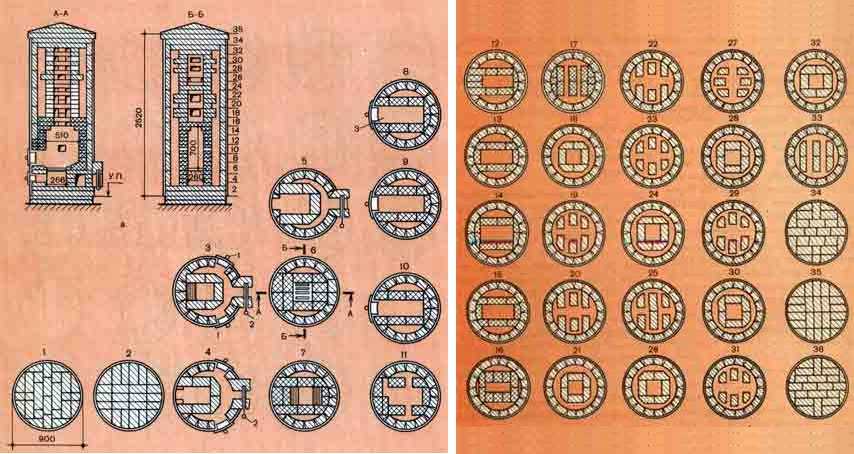

С 13 по 29 ряд и схема трубы изображены на следующей порядовке конструкции:

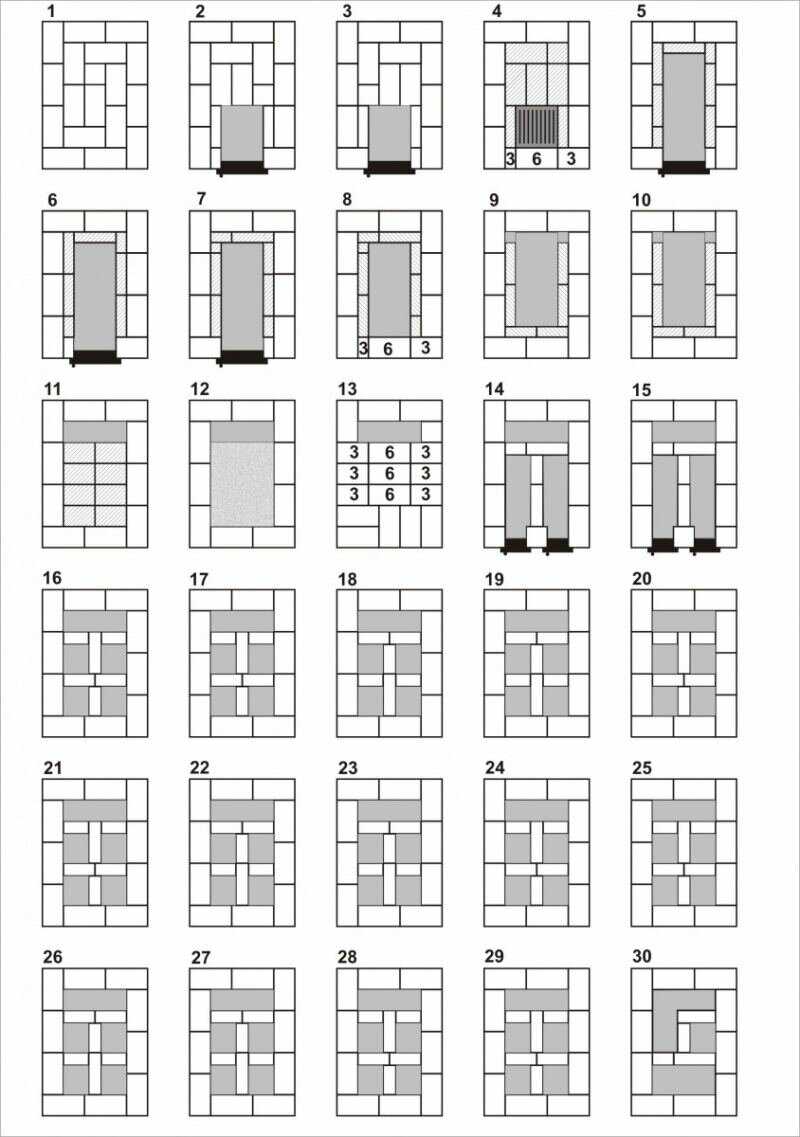

13-29 ряды

30-32 ряды

Обратите внимание, что если неправильно сложить один ряд, не говоря уже о большем количестве ошибок, то дым будет валить в дом, и система не сможет функционировать правильно

Первая тестовая топка печи

Важно произвести первую топку в соответствии с определенными правилами:

Производить тестовую протопку отопительной системы нужно после полного высыхания всей конструкции, в том числе кладочного и облицовочного раствора. Преждевременный тест печи может привести к растрескиванию конструкции, что ухудшит её технические характеристики и приведет к нарушениям в работе.
Первая топка производится с использованием 1/5 частью топлива. Сначала необходимо заложить щепку, стружку, а затем можно уже подкладывать поленья побольше. При этом все задвижки и заслонки должны быть открыты.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Если у вас установлен термометр, то следите чтобы температура в системе не достигла 600 градусов по Цельсию – проводить тестовую топку нужно осторожно, постоянно осматривая всю конструкцию на наличие повреждений в системе

Как сложить круглую печь для дома и дачи своими руками

Порядок действий по кладке в футляре:

Из материалов для постройки печи нам потребуются:

Набор инструментов — ведро, молоток, мастерок, рулетка, уровень, отвес и болгарка с алмазным кругом по камню.
Строительные материалы — кирпич, глина, песок, цемент. Количество материала напрямую зависит от размера будущей печи.
Расходные материалы на одну печь — рубероид или любой другой материал для гидроизоляции фундамента, колосник, две дверки, задвижка (вьюшка), металлический лист для футляра или другая облицовка.

В первую очередь, для печи нужен добротный фундамент. Если он не был предусмотрен заранее во время строительства дома, то начать кладку придется с разборки полового покрытия. Далее расчищенный участок тщательно размечается по размерам будущего фундамента.

В качестве основы нужно положить хорошую песчаную подушку. В процессе, с помощью уровня, нужно постоянно следить, что бы подушка была горизонтальной, иначе кривой получится вся печь.
Разводим раствор в соотношении 1 часть цемента к 3 частям песка. Консистенция — не густая, средняя. Раствор выливается на подушку из песка.
На раствор кладется армирующая сетка, которая снова заливается раствором.
Последний этап заливки фундамента — по влажному цементу ситом просеиваем сухой, а сверху кладем лист рубероида для гидроизоляции печи и посыпаем его несколькими сантиметрами песка.

Далее нам потребуется глиняный раствор. Его можно купить в строительном магазине, а можно сделать своими руками. Для этого нам понадобится глина, песок и вода. Берем влажную глину (если глина слишком сухая, то ее придется заранее пропитать водой) и смешиваем ее с просеянным песком в соотношении 1 к 1. Смесь тщательно перемешивается, а затем добавляется вода в соотношении 1 часть воды к 8 частям глины с песком. В конечном итоге глиняный раствор должен получиться не слишком жирным (когда глины значительно больше, чем песка) и не слишком тощим (когда песка больше, чем глины).

Недостатки металлических печей

На какой бы качественной и подходящей по габаритам и функциональности модели печи не остановился выбор, необходимо помнить, что у любой печи, как бы идеально она не подходила, всегда есть минусы.

Металлические печи проигрывают кирпичным в плане сохранения тепла. При отоплении помещения такими моделями теплый воздух задерживается в нем всего на пару часов, а утром тепла уже не будет. Но этот недостаток решаем, если купить металлическую печь постоянной работы. После ее приобретения и установки про закладку топлива можно будет забыть на 8 часов.

Эксплуатация металлических печей может длиться до 20 лет. По данным статистики, значительно раньше этого срока прогорает металл в топке и требует замены.

Покупая металлическую печь, необходимо продумать, кто и как будет ее обслуживать. Если планируется установка для жилых помещений, то стоит учитывать наличие людей с хроническими заболеваниями дыхательных путей или сердечно сосудистой системы. Помимо того, что такие печи создают мощное излучение, они создают эффект «сухого воздуха».Эта проблема решаема, если обложить металлическую основу печи кирпичом (при этом просчитайте — выдержит ли пол дополнительный вес). Это сильно уменьшит время эксплуатации печи и лишит гарантии на изделие. Скорость обогрева станет меньше, но увеличится теплоемкость.

Другие виды цилиндрических печей

Помимо широко известной модификации в железном кожухе, существуют и другие круглые печи для дома. Одни из них можно построить, а другие – купить в готовом виде.

Кирпичные отопительные печи

Вместо металлической «рубашки» для облицовки кирпичных печей используют изразцы. В этом случае теплоэффективность очага значительно возрастает. Изразцы равномерно распределяют и сохраняют тепло, повышают безопасность печного оборудования и превращают печь в роскошный домашний очаг. Чаще всего за основу конструкции в этом случае берут голландку, придавая ей округлую форму.

Роскошная цилиндрическая изразцовая печь

Проще всего построить эффективный круглый очаг для отопления дома или дачи на основе готовой чугунной топки. Вместо дорогостоящих и сложных в работе изразцов в последнее время для облицовки кирпича используют доступный керамогранит или талькохлорит – практичный печной камень.

Круглая печь на основе готовой топки, облицованная талькохлоритом

Конвекционные печи из чугуна и стали

Современные чугунные и стальные печи-камины длительного горения в форме цилиндра ценят за оригинальный вид и компактность. Они одинаково подходят для пристенного, углового и островного размещения. Металлические очаги работают по принципу конвекции, поэтому для них несущественны небольшие размеры и низкий теплонакопительный коэффициент.

Печь-камин из металла

В какой-то мере к круглым металлическим печам можно отнести «булерьян» – популярную серию приборов для эффективного нагрева воздуха. Конструкция этой модели включает теплообменные трубы, окружающие топку. Холодный воздух попадает в нижние отверстия воздуховодов, нагревается и распространяется по помещению.

Принцип работы печи «булерьян»

Любое печное оборудование для дома требует подключения к дымоходу. Если навыков работы в этой области нет, после приобретения готовой печи необходимо обратиться к профессионалу за квалифицированной помощью.

Материалы и их количество

Наименование	Кол-во
Поддувальная дверца	По 1 штуке
Прочистные дверки	2 штуки
Шамотный кирпич	50-100 штук
Обычный кирпич красного цвета	200-500 штук
Задвижки/Шиберы	2 штуки
Колосниковая решетка	1 штука
Глина	90 килограмм
Песок	Полкуба

Все дверцы можно приобрести в специализированных магазинах или на складе строительных материалов в вашем городе. Многие заказывают авторские дверцы у местных мастеров, чтобы их печь стала дизайнерским элементом помещения.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Если вы решили установить металлический кожух на конструкцию и при этом изготовить его самостоятельно, то кроме вышеперечисленных материалов вам понадобится несколько листов оцинкованного или кровельного металла. Их количество зависит от высоты печи и её ширины, обычно хватает 2-3 листов на изготовление железного футляра для голландки высотой 3 метра.

Особенности кирпичных печей круглой формы

Традиционно источники тепла круглой в сечении формы ставят в помещениях, где нет системы парового отопления или теплопроводов в стенах. Они работают исключительно на обогрев одной конкретной комнаты.

На печку описываемого типа сверху надевают металлический футляр. Он играет двойную роль. Стальной или чугунный кожух защищает стенки из кирпича от быстрого остывания и накапливает горячий воздух, который служит дополнительным источником тепловой энергии. Это существенно повышает эффективность конструкции.

Радиальное сечение позволяет равномерно распределять тепловые потоки внутри нагревательного прибора. Эта форма является идеальной для движения горячего воздуха и эффективного распределения энергии сгорания топлива.

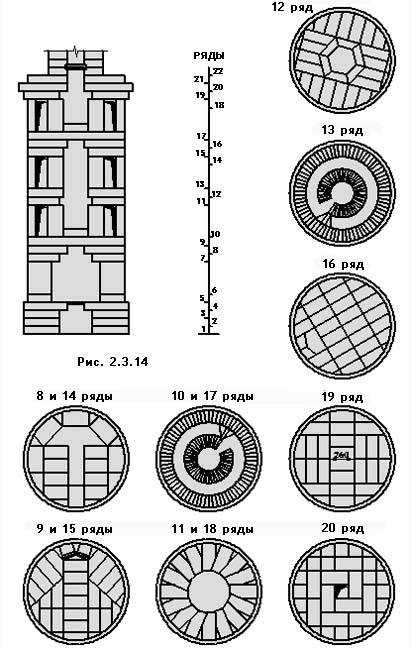

Порядовка круглой печи.

Еще одной особенностью является эстетическая привлекательность конструкции. Металлический кожух круглой печи из кирпича окрашен в разные цвета специальными термостойкими красками. Благодаря этому есть возможность вписать ее в любой интерьер. Такая печка будет одинакового хорошо смотреться в комнате с дизайном лофт или кантри, кроме того, в скандинавском или средиземноморском стилях.

Заказывая кожух, можно предусмотреть в нем смотровое окошко из жаропрочного стекла. Через него так приятно любоваться переливами языков пламени осенними или зимними вечерами!

Профессия «печник»

Во все времена достаточно популярными и уважаемыми были печники. От этих людей зависело основное обустройство любого жилья и помещения, где необходимо наладить отопление. Эти люди изготавливали новые печи самых разнообразных конструкций и ремонтировали уже построенные изделия. Они использовали чертежи печи, и по ним делали различные варианты изделий.

С появлением газового и электрического отопления эта профессия стала терять популярность. Сейчас достаточно сложно найти мастера, с богатым практическим опытом. Их услугами пользуются богатые слои населения, заказывая возведение печи в престижных загородных домах для их использования в качестве интерьера.

Устройство и элементы

Принцип работы этой отопительной системы основывается на длинном извилистом дымоходе, который позволяет обогревать несколько этажей при использовании единственной конструкции.

Голландка состоит из топки и длинного извилистого дымохода. Так же в конструкции продумано поддувало и несколько дверок. Всего в голландке используется несколько элементов:

Поддувало и поддувальная дверка;
Топка и топочная дверка;
Камера для сбора сажи и прочистная дверка;
Дымоход;
Задвижка;

Каждый элемент выполняет свою роль и позволяет круглой конструкции достигать максимального уровня мощности посредством распределения небольшого количества дыма по всей отопительной системе в равномерном количестве.

Конструкция голландки предусматривает так же соблюдение определенных правил, для сохранения пожарной безопасности и обеспечения комфортной эксплуатации.

Пример конструкции

https://youtube.com/watch?v=apKtactWkqo

Порядовка

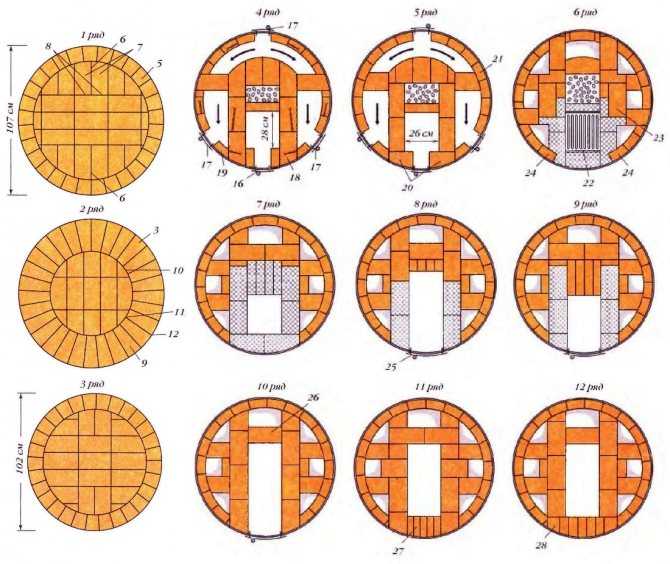

Схема кладки круглой печи голландка с 1 по 12 этап Схема с 13 по 32 этап выкладки

1 ряд. Строго соблюдая горизонталь, укладываем кирпичи плашмя поверх песка. Сверху эти кирпичи опять заливаются цементным раствором. Основание печи готово.

2 и 3 ряд. Ряды кладутся одинаково. Кирпичи укладываются в раствор так же, как в первом ряду, плашмя. На этом этапе можно пустить по бокам отвесы, что бы печь не «уехала» вбок в процессе сборки.

4 и 5 ряд. Четвертый ряд — это низ отверстия под золу. Стенки зольника делаем из кирпича, положенного на ребро. На одной из стенок на мягкую проволоку крепится дверца. Для герметичности по периметру дверцы наматывается асбестовый шнур или другой жаропрочный материал.

6, 7, 8 ряд. Часть зольника перекрывается кладкой и сверху кладется колосник.9-13 ряд. Топка. Делается просто, из кирпича на ребро. С той же стороны, где находится вход в зольник, делается дверка.

14, 15 ряд. Топка перекрывается кирпичом, но при этом сзади остается небольшой проем, через который и будет уходить дым.

16, 17 ряд. На данном этапе рекомендуется сделать отверстие для прочистки дымохода и заложить его вышибным кирпичом.

18-26 ряд. Здесь мы выкладываем оборотные каналы. Они делаются в форме змеевика, но их количество (3-5 каналов) и конфигурация (расположение) могут отличаться в зависимости от потребностей. Так же в зависимости от высоты потолка количество рядов может меняться в сторону увеличения или уменьшения.

27 ряд. Здесь нужно перекрывать каналы кирпичной кладкой. В последнем канале остается отверстие для дымохода.

29, 30 ряд. Формируем дымоход, устанавливаем задвижку (вьюшку) для регулирования тяги.

Без дымовой трубы круглую печь не удастся эксплуатировать — это венец печи и одна из ее основных частей. Ее внешний вид и возвышение над крышей — личный выбор каждого, но так же нельзя забывать и об общих правилах: теплоизоляции дымохода при его соприкосновении с конструкцией дома, соблюдение элементарных пожарных норм и правил. При строительстве трубы в глину рекомендуется добавить немного цемента, что бы она была менее подвержена воздействию дождя и ветра. Сверху желательно смонтировать металлическую «крышу».

В целом, круглая печь — это простая и надежная отопительная система для нерегулярного пользования. У нее нет излишеств: варочной поверхности, духовки и прочих атрибутов кухни. Она отлично подойдет для отопления небольших помещений — но не более того.

Когда круглая печь голландка внезапно перестает работать, начинает дымить, многие думают, что она отжила свое, и ее пора ломать. А кто-то, наоборот, старается ее сохранить, ищет возможность отремонтировать печь. Но самое интересное, очень мало кто представляет, что у нее внутри.

———————————————————————————-

Хотите отремонтировать старую голландку или сложить новую?

(только в Ленобласти)

Узнайте цены здесь

Или звоните +7-909-592-95-75

———————————————————————————-

Как устроена печь голландка в круглом каркасе? Многие даже не знают, что внутри у нее кирпичи. Да, там кирпичи. Много! Больше 200 штук!

Но меньше слов, больше картинок! На фото видно «по слоям», как сложить голландку в круглом футляре. Футляр, кстати, из нержавейки – вечный! Белая поверхность – это просто защитная пленка. Чтобы не поцарапать во время кладки.

Итак, фото как сложить печь голландку

Как сложить голландку в круглом футляре 1Как сложить голландку в круглом футляре 2Как сложить голландку в круглом футляре 3Как сложить голландку в круглом футляре 4Как сложить голландку в круглом футляре 5Как сложить голландку в круглом футляре 6Как сложить голландку в круглом футляре 7Как сложить голландку в круглом футляре 8Как сложить голландку в круглом футляре 8Как сложить голландку в круглом футляре 9Как сложить голландку в круглом футляре 10Как сложить голландку в круглом футляре 11Как сложить голландку в круглом футляре 12Итог работы. Голландка в круглом футляре

Пообщаемся?

Первые круглые печи для дома появились в XII веке – это были небольшие очаги из глины без дымохода. Позже им на смену пришли функциональные русские печки с варочными камерами и лежанками. О цилиндрической форме вспомнили после знакомства с компактными голландками – печники внесли изменения в заморскую конструкцию и получили новые модели. К преимуществам цилиндрической формы можно отнести быстрый нагрев, высокую теплоотдачу, компактность, универсальность размещения.

Вывод

Голландская печь с металлическим кожухом станет отличной отопительной системой для двухэтажных дачных построек, к которым нельзя подвести газовые трубы и установить классическую котловую отопительную систему. Так же круглые голландки служат отличным выбором для любых сельскохозяйственных построек – они не обладают огромной мощностью, но способны нагревать помещение для достаточно комфортной жизнедеятельности.

Конструкция круглых голландок с металлическим кожухом является основным достоинством данных отопительных систем – не смотря на сложность в монтаже, сделать кладку печи может каждый, если будет пользоваться обязательной порядовкой и правильно приготовит раствор.

Конечно если вы не уверены, что сможете правильно произвести кладку печи, то лучше прибегнуть к помощи специалистов-печников, которые смогут произвести монтаж всей конструкции правильно, и печь будет функционировать как нужно.

Утермарковская печь трехоборотная.

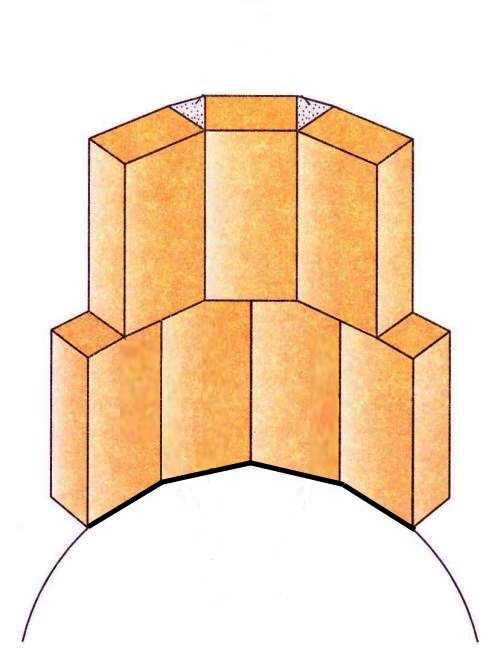

Печи в стальных футлярах, как правило, до перекрытия топливника выкладывают плашмя, а с перекрытия топливника до перекрытия дымооборотов — как показано на рис. 43, а (строго соблюдать перевязку!). Такая кладка называется в 12 кирпича. Стремиться выкладывать топливник прямоугольной формы в круглых печах не следует; топливник круглой формы в таких печах лучше прогревает стенки. Перекрытие топливника осуществляется двумя способами: путем выкладки кирпичом плашмя с постепенным напуском или путем прокладки околотых старых плит, с последующим перекрытием двумя рядами плашмя.

После перекрытия топливника кладка осуществляется как показано на рис. 43, б, т. е. в 14 кирпича до перекрытия дымооборотов. Перекрытие, разделку и трубу выкладывают только плашмя. Указав на то, что такие печи выкладывать труднее, советую начинающим печникам сначала хорошо разобраться в чертежах и планах и, учтя особенности, не торопясь, приступать к работе; круглую печь в футляре тоже можно сложить самому.

Рассмотрим кладку утермарковской круглой печи трехоборотной (рис. 44). На рисунке показан фасад, на котором видно, что футляр корпуса состоит из пяти звеньев:

I звено—цокольное с поддувальной дверкой;

II звено—с топочной дверкой; дверки могут быть стальные, специально склепанные со звеном кожуха; обыкновенные чугунные, которые при кладке печи нужно закреплять в кладку кирпича стальной проволокой, но бывают и топочные дверки с изогнутой формой рамки (такие дверки лучше);

III звено сзади имеет малую дверку для чистки второго и третьего оборотов (за створкой дверки отверстие должно быть заложено половинкой на глиняном растворе);

IV звено — без вырезов и, наконец,

V звено — карнизное.

Высота каждого звена бывает разная, но не более 70 см. В продольном разрезе виден характер движения газов, размеры зольниковой камеры, топливника и т. д. На чертеже показан футляр в полном виде со всеми размерами. Данные размеры запоминать не следует, потому что такие корпуса по высоте бывают различными в зависимости от высоты помещения. Размеры нужны для предприятий, изготовляющих такие футляры. На чертеже видны пояски в местах соединения звеньев. В данном случае внизу один поясок, выше — по два пояска и на самом верху — один поясок. Пояски делают для прочности и устойчивости звеньев, чтобы не было перекосов при установке печи.

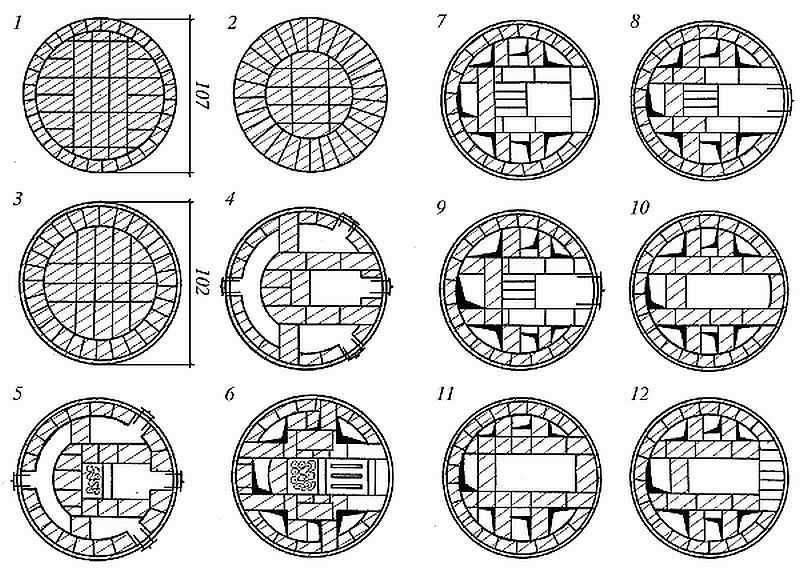

На рис. 44-а показана кладка с 1-го по 6-й ряд.
